MODE D'EMPLOI EWW148540W ELECTROLUX

notice d'utilisation

knipperende nullen « 0.00 ».

Wol - Laine / Handwas - Lavage à la

Partagez notre imagination sur www.electrolux.com

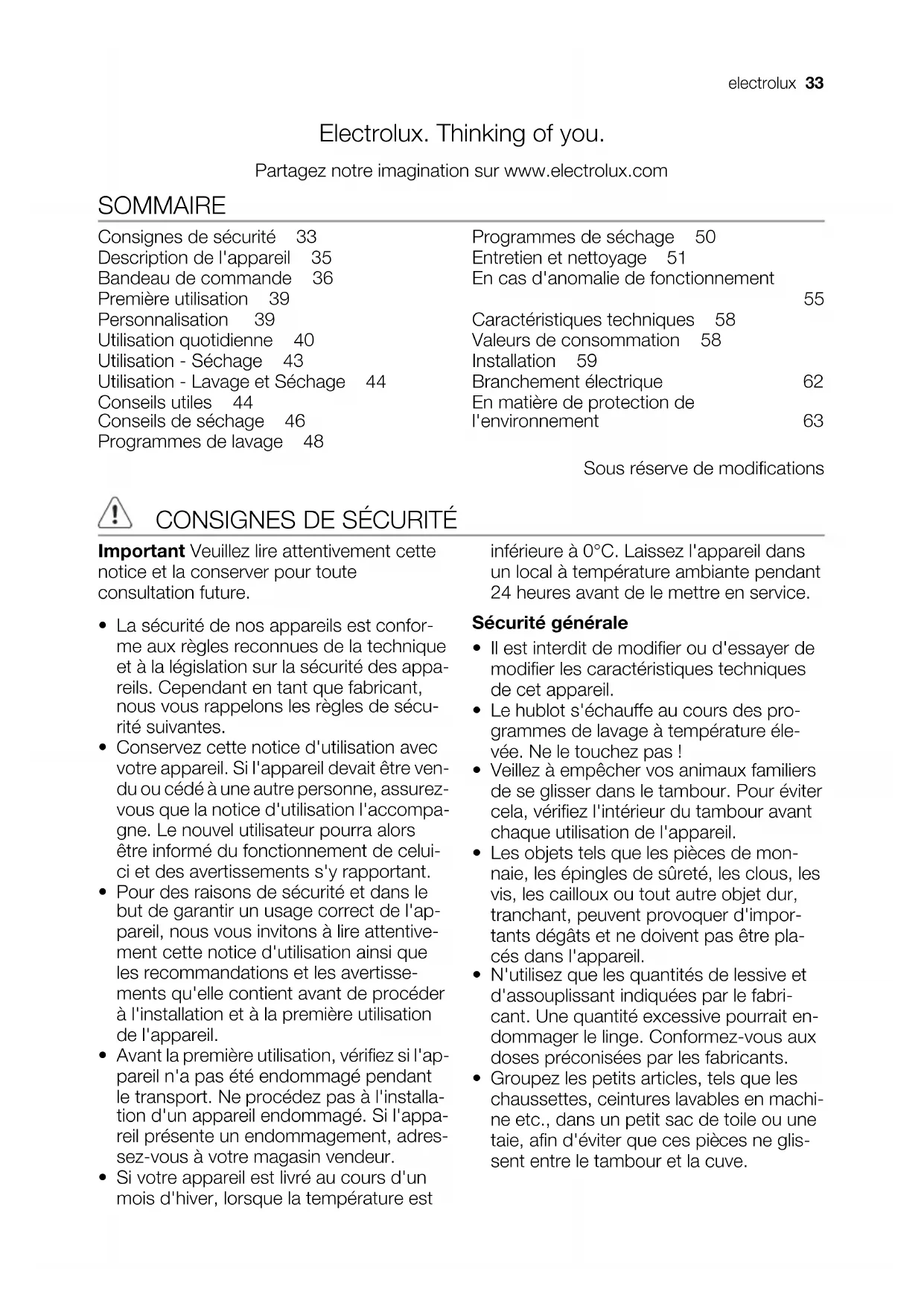

SOMMAIRE Consignes de sécurité 33

Description de l'appareil 35

Bandeau de commande 36

Première utilisation 39

Utilisation quotidienne 40

Utilisation - Séchage 43

Utilisation - Lavage et Séchage 44

Conseils de séchage 46

Programmes de lavage 48

Programmes de séchage 50

Entretien et nettoyage 51

En cas d'anomalie de fonctionnement

Caractéristiques techniques 58

Valeurs de consommation 58

Branchement électrique 62

En matière de protection de

Sous réserve de modifications

CONSIGNES DE SÉCURITÉ

Important Veuillez lire attentivement cette

notice et la conserver pour toute

consultation future.

• La sécurité de nos appareils est confor-

me aux règles reconnues de la technique

et à la législation sur la sécurité des appa-

reils. Cependant en tant que fabricant,

nous vous rappelons les règles de sécu-

• Conservez cette notice d'utilisation avec

votre appareil. Si l'appareil devait être ven-

du ou cédé à une autre personne, assurez-

vous que la notice d'utilisation l'accompa-

gne. Le nouvel utilisateur pourra alors

être informé du fonctionnement de celui-

ci et des avertissements s'y rapportant.

• Pour des raisons de sécurité et dans le

but de garantir un usage correct de l'ap-

pareil, nous vous invitons à lire attentive-

ment cette notice d'utilisation ainsi que

les recommandations et les avertisse-

ments qu'elle contient avant de procéder

à l'installation et à la première utilisation

• Avant la première utilisation, vérifiez si l'ap-

pareil n'a pas été endommagé pendant

le transport. Ne procédez pas à l'installa-

tion d'un appareil endommagé. Si l'appa-

reil présente un endommagement, adres-

sez-vous à votre magasin vendeur.

• Si votre appareil est livré au cours d'un

mois d'hiver, lorsque la température est

inférieure à 0°C. Laissez l'appareil dans

un local à température ambiante pendant

24 heures avant de le mettre en service.

• Il est interdit de modifier ou d'essayer de

modifier les caractéristiques techniques

• Le hublot s'échauffe au cours des pro-

grammes de lavage à température éle-

vée. Ne le touchez pas !

• Veillez à empêcher vos animaux familiers

de se glisser dans le tambour. Pour éviter

cela, vérifiez l'intérieur du tambour avant

chaque utilisation de l'appareil.

• Les objets tels que les pièces de mon-

naie, les épingles de sûreté, les clous, les

vis, les cailloux ou tout autre objet dur,

tranchant, peuvent provoquer d'impor-

tants dégâts et ne doivent pas être pla-

cés dans l'appareil.

• N'utilisez que les quantités de lessive et

d'assouplissant indiquées par le fabri-

cant. Une quantité excessive pourrait en-

dommager le linge. Conformez-vous aux

doses préconisées par les fabricants.

• Groupez les petits articles, tels que les

chaussettes, ceintures lavables en machi-

ne etc., dans un petit sac de toile ou une

taie, afin d'éviter que ces pièces ne glis-

sent entre le tambour et la cuve.

electrolux 33•Ne lavez pas en machine le linge avec

des baleines, les tissus non ourlés ou dé-

• Débranchez toujours la prise de courant

et fermez le robinet de l'eau après cha-

que utilisation et avant le nettoyage et l'en-

tretien de l'appareil.

• N'essayez en aucun cas de réparer l'ap-

pareil vous-même. Les réparations effec-

tuées par du personnel non qualifié peu-

vent provoquer des blessures ou le mau-

vais fonctionnement de l'appareil. Contac-

tez le service après-vente de votre maga-

sin vendeur. Exigez des pièces de rechan-

ge certifiées Constructeur.

• Cet appareil est lourd. Faites attention

lors de son déplacement.

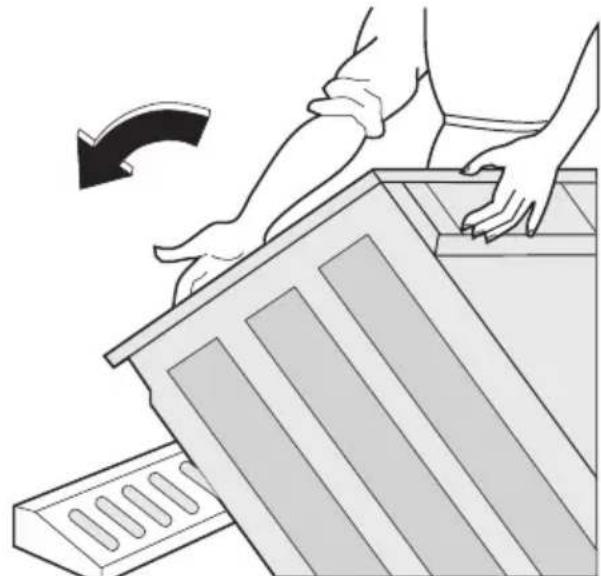

• Déballez l'appareil et vérifiez qu'il n'est

pas endommagé. En cas de doute, ne

l'utilisez pas et contactez le magasin ven-

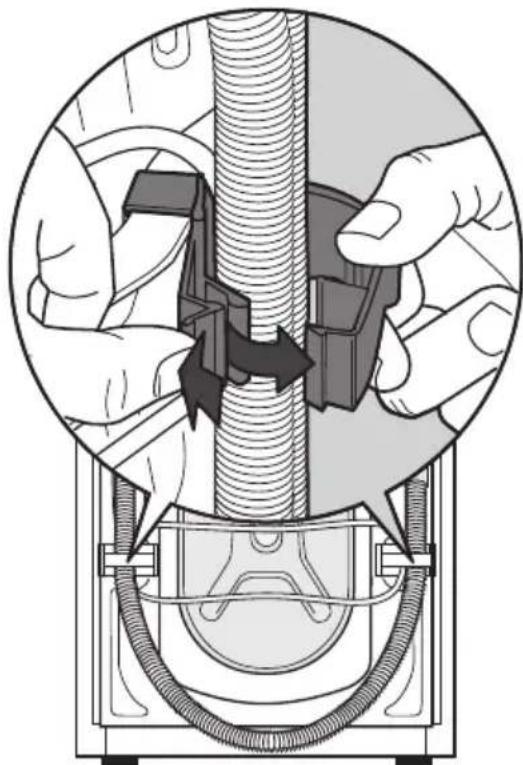

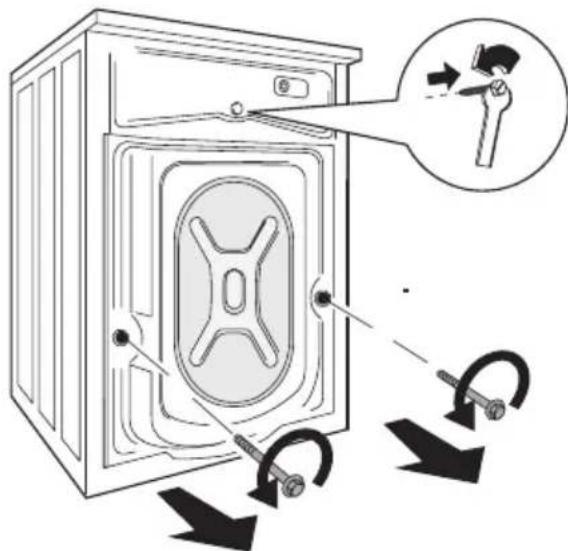

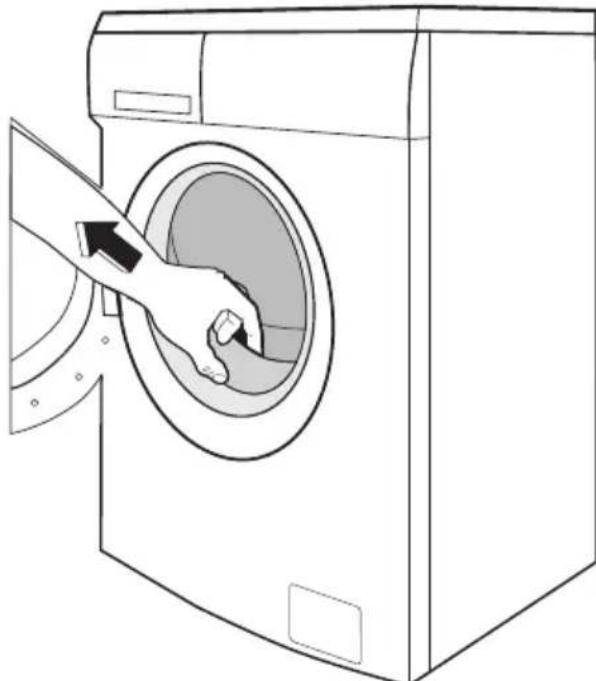

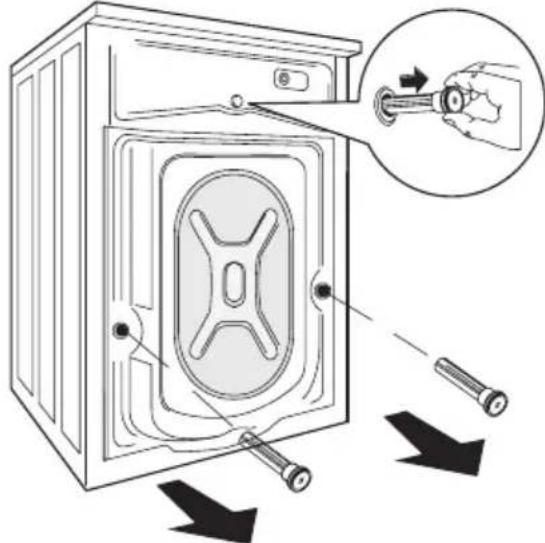

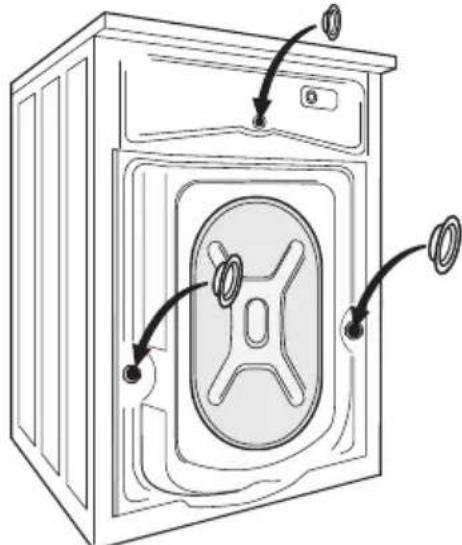

• L'appareil doit être débridé avant la pre-

mière utilisation. L'élimination incomplète

des dispositifs de protection pour le trans-

port pourrait occasionner des dommages

à l'appareil et aux meubles voisins. Voir le

chapitre correspondant dans cette notice

• Assurez-vous, après avoir installé l'appa-

reil, que celui-ci ne repose pas sur le

tuyau d'alimentation ou le tuyau de vidan-

ge et que le plan de travail ne coince pas

le câble d'alimentation contre le mur.

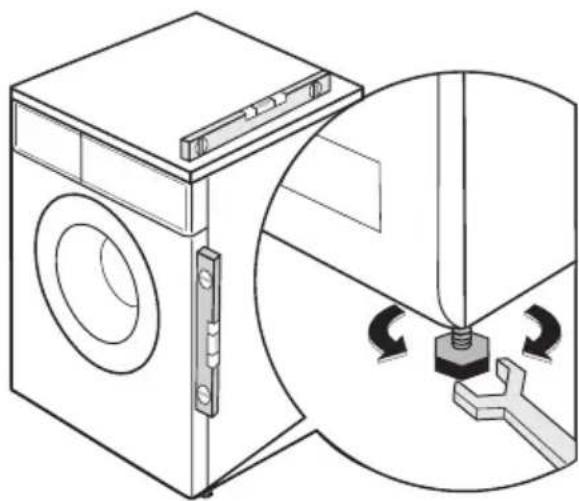

• Si l'appareil est placé sur une moquette,

ajustez les pieds afin de permettre à l'air

de circuler librement sous l'appareil.

• Assurez-vous, après avoir installé l'appa-

reil, qu'aucun tuyau ou raccord ne fuit.

• Si l'appareil est installé dans un endroit ex-

posé au gel, veuillez lire attentivement le

chapitre "Précautions contre le gel".

• Ne confiez les travaux hydrauliques né-

cessaires à l'installation de l'appareil qu'à

un plombier qualifié.

• Si l'installation électrique de votre habita-

tion nécessite une modification pour le

branchement de votre appareil, faites ap-

pel à un électricien qualifié.

• Cet appareil est destiné à un usage parti-

culier. Ne l'utilisez pas à des fins commer-

ciales ou industrielles ou pour d'autres

buts que celui pour lequel il a été conçu.

• Lavez et séchez en machine uniquement

les articles pouvant supporter ce traite-

ment. Suivez les indications se trouvant

sur l'étiquette dont chaque article est muni

• Ne surchargez pas l'appareil. Voir le cha-

pitre correspondant dans cette notice

d'utilisation "Programmes de lavage".

• Avant le lavage, videz les poches et fer-

mez les boutonnières et les fermetures à

glissière. Evitez de laver les articles effilo-

chés ou déchirés, et traitez avant le lava-

ge les taches de peinture, d'encre, de

rouille et d'herbe. Les soutiens-gorge à ar-

mature NE doivent PAS être lavés en ma-

• Les articles détachés à l'essence, à l'al-

cool, au trichloréthylène, etc., ne doivent

pas être mis dans un lave-linge. Si de tels

détachants sont utilisés avant le lavage

en machine, il faudra attendre que le pro-

duit se soit évaporé avant d'introduire les

articles dans l'appareil.

• Certaines pièces volumineuses comme

les couettes et les édredons, doivent être

lavées/séchées dans une machine indus-

trielle de grande capacité.

• Vérifiez toujours que les poches des vête-

ments à laver/sécher ne contiennent pas

de briquet (jetable ou autre) ou d'allumet-

• Ne séchez pas dans l'appareil d'articles

ayant été traités avec des produits chimi-

ques, tels que les produits utilisés pour le

nettoyage à sec car ils pourraient provo-

quer une explosion. Ne séchez que des

articles lavés à l'eau.

• Lorsque le lavage est effectué avec une

lessive liquide contenue dans une boule

doseuse à placer directement dans le tam-

bour, il est nécessaire de retirer cette bou-

le avant de procéder au séchage du linge.

• Le cordon d'alimentation ne doit jamais

être tiré au niveau du cordon ; mais tou-

jours au niveau de la prise.

• N'utilisez jamais votre nouveau lave-linge

si le câble d'alimentation, le bandeau de

commande, le plan de travail ou le socle

sont endommagés de manière telle que

l'intérieur de l'appareil est accessible.

34 electroluxSécurité enfants

• Cet appareil n'est pas destiné à être utili-

sé par des enfants ou des personnes

dont les capacités physiques, sensoriel-

les ou mentales, ou le manque d'expérien-

ce et de connaissance les empêchent

d'utiliser l'appareil sans risque lorsqu'ils

sont sans surveillance ou en l'absence

d'instruction d'une personne responsable

qui puisse leur assurer une utilisation de

l'appareil sans danger.

• Empêchez les enfants de jouer avec l'ap-

• Les matériaux d'emballage (par ex. les

films plastiques, le polystyrène) représen-

tent un danger pour les enfants (risque

d'asphyxie) Conservez-les hors de la por-

• Rangez les détergents en lieu sûr, hors

de la portée des enfants.

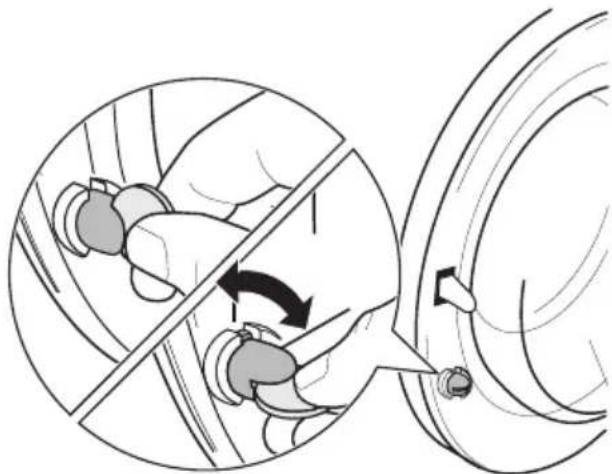

• Assurez-vous que les enfants ou vos ani-

maux domestiques ne pénètrent pas

dans le tambour. Pour empêcher que

des enfants et des animaux domestiques

ne pénètrent dans le tambour, l'appareil

est doté d’un dispositif spécial. Pour acti-

ver ce dispositif, tournez le bouton (sans

appuyer) situé à l’intérieur du hublot dans

le sens des aiguilles d’une montre jus-

qu’à ce que la rainure soit horizontale. Si

nécessaire, utilisez une pièce de monnaie.

Pour désactiver ce dispositif et permettre

la fermeture du hublot, tournez le bouton

dans le sens inverse des aiguilles d’une

montre jusqu’à ce que la rainure soit ver-

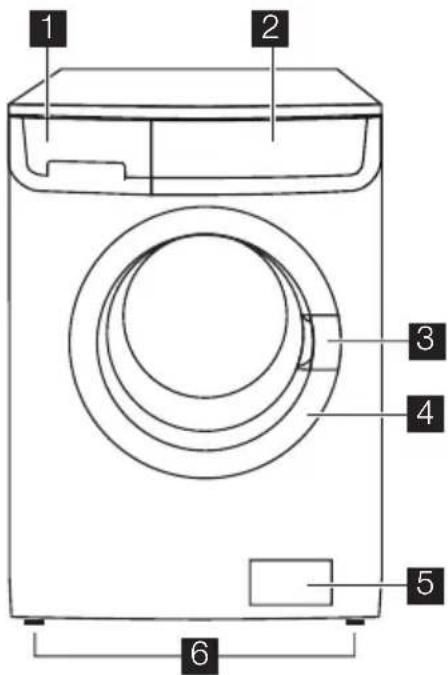

DESCRIPTION DE L'APPAREIL Votre nouvel appareil répond à toutes les exigences de traitement moderne du linge

en économisant l'eau, l'énergie et la lessive. Le nouveau système de lavage permet

d'utiliser toute la lessive et d'économiser l'eau et donc l'énergie.

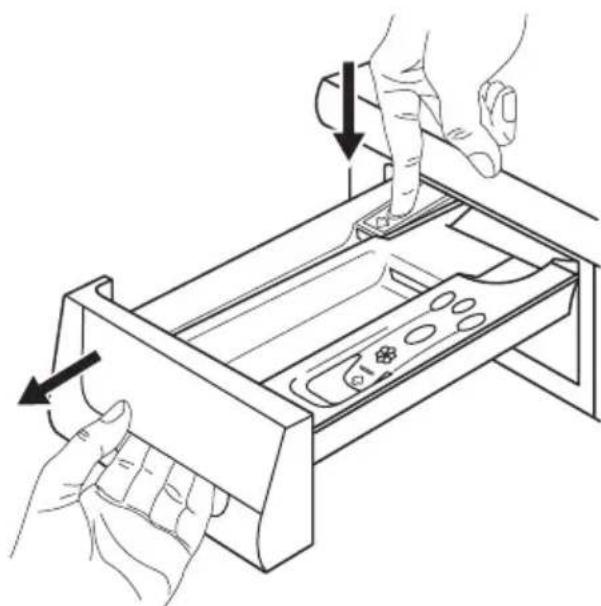

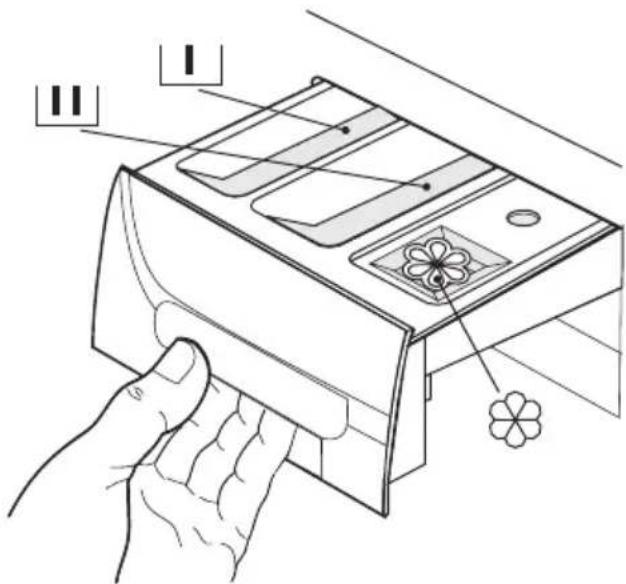

electrolux 351 Boîte à produits

2 Bandeau de commande

3 Poignée d'ouverture du hublot

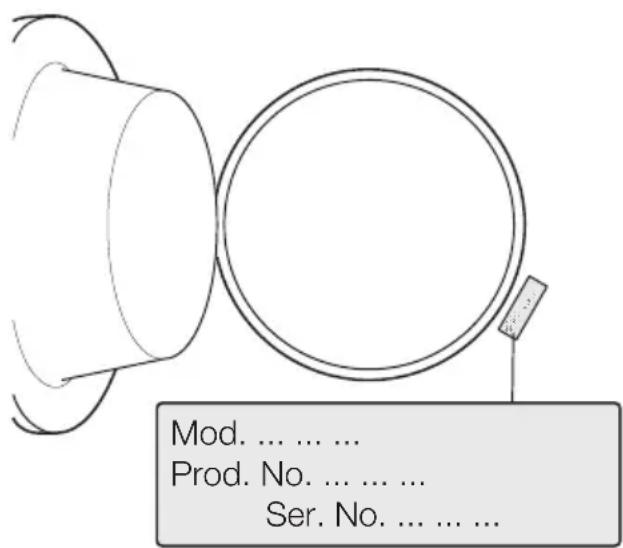

4 Plaque signalétique

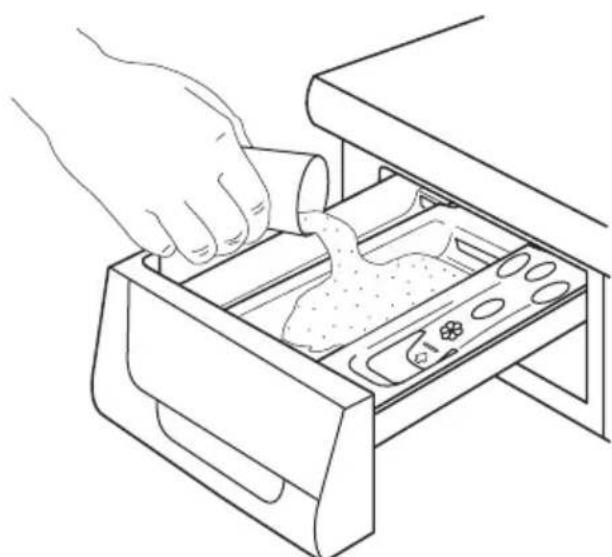

Lessive en poudre utilisée pendant le pré-

lavage et le trempage ou détachant utilisé

avec l'option Taches (si disponible). La les-

sive de prélavage et de trempage est ajou-

tée au début du programme de lavage. Le

détachant est ajouté pendant la phase d'ac-

tion contre les taches.

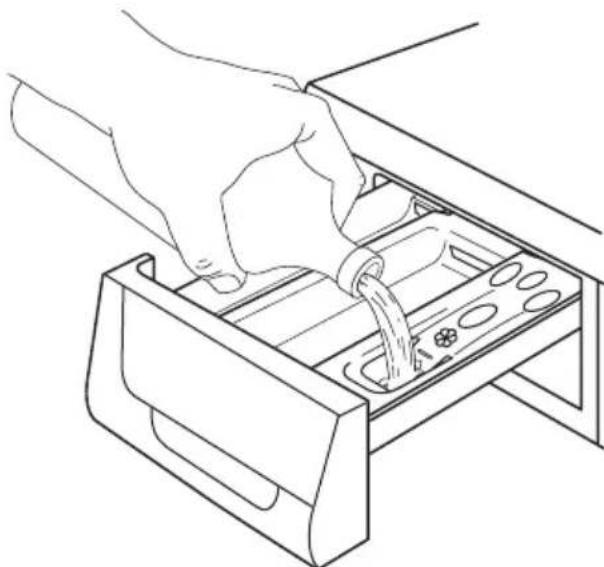

Lessive en poudre ou liquide pour le la-

vage principal. Pour les lessives liquides, ver-

sez-les juste avant le démarrage du pro-

Additifs liquides (assouplissant, amidon).

Respectez le dosage indiqué sur le flacon,

en fonction de la caractéristique de l'assou-

plissant utilisé, normal ou concentré. Ne dé-

passez pas les doses maximales . Par

contre, l'assouplissant ou les additifs d'ami-

don doivent être versés dans le comparti-

ment correspondant avant le démarrage du

programme de lavage.

BANDEAU DE COMMANDE Le bandeau de commande est illustré ci-dessous. Il comporte le sélecteur de program-

mes, les touches, les voyants et l'afficheur. Ceux-ci sont signalés tout au long de la

notice par les numéros auxquels ils se réfèrent.

1 Sélecteur de programme

4 Touche réduction d'ESSORAGE

9 Touches TIME MANAGER

36 electroluxSélecteur de programmes

Il vous permet de mettre l'appareil en fonc-

tionnement ou à l'arrêt et/ou de sélection-

Cette touche permet d'augmenter ou de di-

minuer la température de lavage.

En appuyant sur cette touche, vous pouvez

modifier la vitesse d'essorage du program-

Pour les tissus en coton ou les fibres synthé-

tiques, vous pouvez sélectionner différents

niveaux de séchage :

• Prêt à ranger (Coton et Synthétiques)

• Prêt a repasser (Coton)

Deux lignes s'affichent, l'une au-dessus,

l'autre en dessous du symbole correspon-

dant au niveau de séchage sélectionné.

Si vous souhaitez effectuer le programme

de séchage chronométrique, appuyez sur

cette touche jusqu'à ce que le temps de sé-

chage souhaité s'affiche dans la fenêtre en

fonction des textiles (Coton, Synthétique ou

Pour le Coton, vous pouvez choisir un

temps de séchage de 10 à 250 minutes

Pour le Synthétique, vous pouvez choisir un

temps de séchage de 10 à 130 minutes

Pour la Laine, vous pouvez choisir un

temps de séchage compris entre 10 et 210

Chaque fois que vous appuyez sur cette tou-

che, le temps de séchage augmente de 5

En appuyant sur cette touche, le program-

me peut être différé de 30 min, 60 min, 90

min, 2 heures, puis d'heure en heure jus-

qu'à un maximum de 20 heures.

Cette touche permet de lancer ou d'interr-

rompre le programme sélectionné.

À l'aide de ces touches, vous pouvez modi-

fier la durée du programme proposée auto-

matiquement par la machine.

L'affichage indique les informations suivan-

2.2 : symboles de température

Lorsque ce symbole est allumé, cela signifie

que l'eau contenue dans la cuve est en

2.3 : vitesse d'essorage

2.4 : symboles de la vitesse d'essorage

En phase d'essorage, cette spirale est ani-

L'option Exclusion d'essorage supprime

toutes les phases d'essorage et augmente

le nombre de rinçages de certains program-

Arrêt cuve pleine : : lorsque cette option

est sélectionnée, l'eau du dernier rinçage

n'est pas évacuée pour éviter que le linge

ne se froisse. À la fin du programme, le sym-

bole 2.8 de l'écran est toujours affiché : le

hublot est bloqué pour indiquer qu'il faut vi-

danger l’eau avant de l'ouvrir.

NUIT SILENCE PLUS : lorsque cette op-

tion est sélectionnée, l'eau du dernier rinça-

ge n'est pas évacuée pour éviter le froisse-

ment du linge. Comme toutes les phases

d'essorage sont supprimées, ce cycle de la-

vage est très silencieux et peut être sélec-

tionné la nuit ou aux heures creuses pour

profiter d'un tarif avantageux. Certains pro-

grammes utilisent plus d'eau lors du rinça-

ge. À la fin du programme, le symbole 2.8

de l'écran est toujours affiché : le hublot est

bloqué pour indiquer qu'il faut vidanger

l’eau avant de l'ouvrir. Pour vidanger l'eau,

veuillez lire le paragraphe « Fin du program-

2.5: Symboles du séchage auto

La touche 5 vous permet de sélectionner le

niveau de séchage requis pour le Coton et

= Très sec (pour le coton)

= Prêt à ranger (pour le coton et les

= Prêt à repasser (pour le coton)

Pendant le séchage électronique, le messa-

2.6: symbole de rinçage plus

2.7: temps de séchage sélectionné

Le temps de séchage sélectionné est affi-

ché en minutes ou heures et minutes.

Après le départ du programme, le temps res-

tant est réactualisé toutes les minutes.

2.8: symbole de hublot verrouillé

Ce symbole s'allume au départ du program-

me. Il s'éteint une fois le programme termi-

né. Le hublot peut alors être ouvert.

2.9: sécurité enfants

paragraphe « Personnalisation »).

2.10: symbole de départ différé

Ce symbole s'affiche à l'activation de la fonc-

tion de départ différé.

Durée du programme sélectionné

La durée est calculée automatiquement

sur la base de la charge maximale recom-

mandée pour chaque type de textile. Cet-

te durée est affichée en heures et minu-

tes. À chaque minute écoulée, ce temps

Au terme du programme, trois zéros cli-

gnotants 0.00 s'affichent. Les symboles

Sélection d'option erronée

Lorsque vous sélectionnez une option in-

compatible avec le programme de lavage

choisi, le message Err s'affiche pendant

quelques secondes. Le voyant rouge inté-

gré aux touches 8 clignote.

En cas de dysfonctionnement, certains

codes d'alarme s'affichent (reportez-vous

au paragraphe « Que faire si... »).

Le délai sélectionné apparaît sur l'écran

pendant quelques secondes, puis la du-

rée du programme sélectionné s'affiche.

Le délai du départ différé diminue d'heure

en heure. Lorsqu'il ne reste plus qu'une

heure, il diminue de minute en minute.

2.12: symboles du niveau de salissure

Lorsque vous sélectionnez un programme,

un symbole, automatiquement proposé par

l'appareil, s'affiche pour indiquer le degré

2.13: symbole d'horloge

Le symbole d'horloge s'anime lors de l'affi-

chage de la durée du programme sélection-

38 electroluxLors de la programmation du cycle de sé-

chage, tous les symboles correspondant

aux phases de séchage s'affichent. Une

fois le programme démarré, seul le symbole

de programme en cours reste affiché.

2.15: symboles des phases du program-

Lors de la programmation du cycle de lava-

ge, tous les symboles correspondant aux

phases de lavage s'affichent. Une fois le pro-

gramme démarré, seul le symbole de pro-

gramme en cours reste affiché.

TABLEAU DES SYMBOLES Sélecteur de programme

= Programmes Time Manager

= Température = Départ différé

= Essorage = Marche/Arrêt

= Séchage Auto = Sécurité enfants

PREMIÈRE UTILISATION

• Assurez-vous que les raccordements

électriques et hydrauliques sont con-

formes aux instructions d'installation.

• Retirez le bloc en polystyrène et tout

autre matériel se trouvant dans le tam-

• Avant la première utilisation, lancez

un cycle BLANC COULEURS à la

température la plus élevée, sans pla-

cer de linge dans l'appareil, afin d'éli-

miner du tambour et de la cuve les ré-

sidus de matériaux utilisés lors de la

fabrication. Versez 1/2 mesure de les-

sive dans le compartiment de lavage

principal et démarrez le programme.

PERSONNALISATION Signaux sonores

L'appareil est doté d'un dispositif sonore

qui retentit dans les cas suivants :

• en cas d'anomalie de fonctionnement.

Appuyez simultanément sur les touches 5

et 6 pendant environ 6 secondes pour

désactiver le signal sonore (sauf en cas

d'anomalie de fonctionnement). Appuyez

de nouveau sur ces deux touches pour ré-

activer le signal sonore.

Cette option permet d'éviter le départ d'un

programme par inadvertance ou la modifica-

tion d'un programme en cours. Elle reste ac-

tive même si l'appareil n'est pas en fonction-

Il y a deux types de verrouillage :

1. avant d'appuyer sur la touche 8 : il est

alors impossible de démarrer l'appareil.

2. après avoir appuyé sur la touche 8 : il

est alors impossible de modifier une op-

tion ou le programme.

Pour activer ou désactiver cette option, ap-

puyez simultanément sur les touches 6 et 7

pendant environ 6 secondes jusqu'à ce que

apparaisse ou disparaisse de

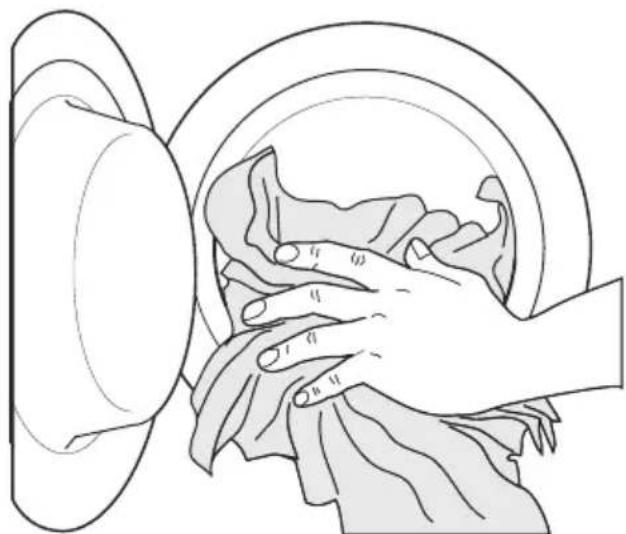

electrolux 39UTILISATION QUOTIDIENNE Chargement du linge

Ouvrez le hublot en tirant avec précaution

vers l'extérieur à l'aide de la poignée. Pla-

cez les articles un à un dans le tambour, en

les dépliant le plus possible. Refermez le hu-

Dosage des produits lessiviels

Tirez la boîte à produits jusqu'à la butée. Do-

sez la lessive en poudre, versez-la dans le

compartiment pour le lavage principal

dans le compartiment correspondant si l'op-

tion/le programme sélectionné l'exige (pour

plus d'informations, voir le chapitre "Boîte à

Versez, le cas échéant, l'assouplissant

dans le compartiment

niveau "MAX"). Fermez doucement la boîte

Sélectionnez le programme souhaité

en tournant le sélecteur sur (1)

Tournez le sélecteur sur le programme sou-

haité. Le lave-linge proposera une tempéra-

ture et sélectionnera automatiquement la va-

leur d'essorage maximum prévue pour le

programme choisi. Vous pouvez modifier

ces valeurs à l'aide des touches correspon-

dantes. Le voyant vert de la touche 8 cli-

Le sélecteur de programmes peut être tour-

né vers la droite ou vers la gauche. Position-

pour réinitialiser le programme/

mettre le lave-linge à l'arrêt.

À la fin du programme, le sélecteur doit

être tourné sur la position

tre l'appareil à l'arrêt.

Attention Si vous tournez le sélecteur

de programmes sur un autre

programme quand le cycle est en

cours, le voyant rouge de la touche 8

clignote trois fois et le message Err

s'affiche pour indiquer l'erreur de

sélection. L'appareil n'effectuera pas le

nouveau programme sélectionné.

Sélection de la température à l'aide de

Lors de la sélection d'un programme, l'ap-

pareil propose automatiquement une tem-

pérature par défaut.

40 electroluxAppuyez sur cette touche par pressions suc-

cessives pour augmenter ou diminuer la tem-

pérature si vous souhaitez que votre linge

soit lavé à une température différente de

celle proposée par le lave-linge.

Réduction de la vitesse d'essorage à

l'aide de la touche 4

Une fois que vous avez sélectionné le pro-

gramme souhaité, l'appareil propose auto-

matiquement la vitesse d'essorage maxima-

le autorisée pour ce programme.

Appuyez sur la touche 4 par pressions suc-

cessives pour modifier la vitesse d'essora-

ge, si vous souhaitez que votre linge soit es-

soré à une vitesse différente de celle propo-

Sélection d'un rinçage supplémentaire

Cet appareil est conçu pour consommer

peu d'eau. Toutefois, pour les personnes

particulièrement sensibles (allergiques aux

lessives), il peut être nécessaire de rincer le

linge avec une quantité d'eau supérieure.

Pour activer cette option, appuyez simulta-

nément sur les touches 5 et 6 pendant quel-

ques secondes. Le symbole correspondant

s'affiche. Cette fonction reste activée en per-

Pour désactiver cette option, appuyez à

nouveau sur les touches indiquées jusqu'à

ce que le symbole de rinçage supplémentai-

Sélectionnez l'option Départ différé en

appuyant sur la touche 7.

Appuyez sur la touche 7 à plusieurs repri-

ses. Le symbole 2.10 s'affiche à l'écran.

Le départ différé ainsi défini (jusqu'à 20 heu-

res) apparaît sur la fenêtre d'affichage pen-

dant quelques secondes, puis la durée du

programme apparaît de nouveau.

Cette option doit être sélectionnée une fois

le programme réglé, mais avant d'appuyer

Tant que vous n'avez pas appuyé sur la tou-

che, vous pouvez modifier ou annuler le dé-

part différé à tout moment. 8 .

Sélection du départ différé :

1. Sélectionnez le programme ainsi que les

2. Sélectionnez l'option de départ différé

en appuyant sur la touche 7 .

Appuyez sur la touche 8 : l'appareil com-

mence son décompte. Le programme

démarre à l’expiration du départ différé

Annulation du départ différé après sé-

lection de la touche 8 :

1. Mettez le lave-linge en PAUSE en appuy-

ant sur la touche 8 .

Appuyez sur la touche 7 jusqu'à ce que

Appuyez sur la touche 8 de nouveau

pour démarrer le programme.

Important Le délai sélectionné ne peut être

modifié qu'après avoir sélectionné de

nouveau le programme de lavage.

L'option de départ différé n'est pas compa-

tible avec le programme de vidange.

Lancez le programme en appuyant sur

Pour lancer le programme sélectionné, ap-

puyez sur la touche 8 , le voyant vert corres-

pondant à la touche 8 cesse de clignoter.

Le symbole 2.8 s'affiche pour indiquer que

l'appareil a démarré et que le hublot est ver-

Pour interrompre un programme en cours,

appuyez sur la touche 8 : le voyant vert cli-

Pour faire repartir le programme là où il a

été interrompu, appuyez de nouveau sur la

touche 8 . Si vous avez sélectionné un dé-

part différé, l'appareil commence son dé-

Lorsqu'une option non compatible est sélec-

tionnée, le voyant rouge de la touche 8 cli-

gnote 3 fois tandis que le message Err s'af-

fiche pendant quelques secondes.

Sélectionnez l'option Time Manager en

appuyant sur les touches 9.

Appuyez par pressions successives sur ces

touches pour prolonger ou écourter la du-

rée du cycle de lavage. Le symbole 2.12 ap-

paraît dans la fenêtre d'affichage pour indi-

quer le niveau de salissure choisi. Cette op-

tion peut être sélectionnée uniquement

avec les programmes Coton , Synthéti-

Intensif Pour les articles très

Normal Pour les articles nor-

Quotidien Pour les articles salis

Léger Pour les articles peu

Rapide Pour les articles très

Pour les articles por-

Pour rafraîchir le lin-

Pour rafraîchir très

peu de linge unique-

1) Nous vous conseillons de réduire la charge de linge

(voir le tableau « Programmes de lavage »).

2) Lorsque vous choisissez cette option, le symbole

correspondant apparaît un bref instant et disparaît

Modification d'une option ou d'un

Il est possible de modifier des options d'un

programme en cours avant que l'appareil

Avant d'effectuer un changement, vous de-

vez mettre l'appareil en PAUSE en appuy-

ant sur la touche 8 . Seule l'option Time Ma-

nager ne peut pas être modifiée après le dé-

part du programme. Si vous souhaitez mo-

difier l'option Time Manager, vous devez an-

nuler le programme en cours et effectuer

une nouvelle sélection.

Si le programme est en cours, il n'est pos-

sible de le modifier qu'en le réinitialisant.

Tournez le sélecteur sur

veau programme. Démarrez le nouveau pro-

gramme en appuyant de nouveau sur la tou-

che 8 . L'eau reste dans la cuve.

Interruption d'un programme

Appuyez sur la touche 8 pour interrompre

le programme en cours, le voyant vert cor-

respondant clignote.

Appuyez de nouveau sur la même touche

pour redémarrer le programme.

Annulation d'un programme

Pour annuler un programme en cours, tour-

nez le sélecteur de programmes sur

Vous pouvez à présent sélectionner un nou-

Après le départ du programme (ou pendant

le décompte du départ différé) le hublot est

verrouillé, si vous devez l'ouvrir, mettez

d'abord l'appareil en PAUSE en appuyant

Si le symbole 2.8 disparaît au bout de quel-

ques minutes, le hublot peut être ouvert.

Si le symbole 2.8 reste allumé, cela signifie

que l'appareil est déjà en phase de chauffe

ou que le niveau de l'eau est trop élevé. N'es-

sayez pas de forcer le hublot !

S'il n'est pas possible de l'ouvrir mais que

cela est absolument nécessaire, mettez l'ap-

pareil à l'arrêt en tournant le sélecteur sur

. Au bout de quelques minutes, le hublot

pourra être ouvert (Attention au niveau et

à la température de l'eau !) .

Après avoir refermé le hublot, vous devrez

sélectionner de nouveau le programme et

les options et appuyer sur la touche 8 .

À la fin du programme

L'appareil se met automatiquement à l'ar-

) clignotent dans la

fenêtre d'affichage et le voyant de la touche

8 s'éteint. Un signal sonore retentit pendant

Si vous avez sélectionné l'option ARRÊT CU-

VE PLEINE, l'eau reste dans la cuve à la fin

du programme. Le symbole 2.8 reste affi-

ché pour indiquer que l'eau doit être vidan-

gée avant d'ouvrir le hublot.

Suivez les instructions ci-dessous pour vi-

1. Tournez le sélecteur de programmes sur

2. Sélectionnez le programme de vidange

3. Réduisez la vitesse d'essorage, si néces-

saire, en appuyant sur la touche corres-

Appuyez sur la touche 8 .

À la fin du programme, le symbole 2.8 dis-

paraît et le hublot peut être ouvert. Tournez

le sélecteur de programmes sur

tre l'appareil à l'arrêt.

42 electroluxSortez le linge et vérifiez que le tambour est

vide. Débranchez la prise de courant et fer-

mez le robinet d'arrivée d'eau. Laissez le hu-

blot ouvert pour éviter la formation de moi-

sissures et l'apparition de mauvaises odeurs.

Mode Veille : une fois le programme termi-

né, le système d'économie d'énergie s'acti-

ve au bout de quelques minutes. La lumino-

sité de l'écran est réduite. Pour sortir du mo-

de d'économie d'énergie, il suffit d'appuyer

sur n'importe quelle touche de l'appareil.

UTILISATION - SÉCHAGE Séchage indépendant

La charge recommandée est de 4 kg pour

le coton et le lin, de 3 kg pour les articles

synthétiques et de 1.5 kg pour la laine.

Important Pour les articles en laine, la

seule durée de séchage disponible est

l'option de séchage chronométrique

(touche Temps de séchage).

La touche Temps de séchage permet

également de sécher jusqu'à 6 kg d'ar-

ticles en coton (reportez-vous au ta-

bleau « Programme de séchage »).

Le robinet d'arrivée d'eau doit être ou-

vert et le tuyau de vidange placé correc-

tement dans l'évier ou branché au

1. Introduisez le linge.

2. Sélectionnez un cycle en fonction de la

vitesse d’essorage maximale autorisée

pour le type de linge à sécher afin d’ob-

tenir les meilleurs résultats de séchage

3. Choisissez le programme de séchage

pour le Coton, le Synthétique ou la Lai-

ne dans le secteur Séchage du sélec-

4. Si vous souhaitez sélectionner l'option

de séchage auto (pour les articles en

coton ou en fibres synthétiques unique-

ment), appuyez sur la touche 5 jusqu'à

ce que le symbole correspondant au ni-

veau de séchage requis apparaisse ac-

compagné du symbole suivant :

5. Si vous souhaitez sélectionner l'option

de séchage chronométrique , ap-

puyez sur la touche 6 jusqu'à ce que la

durée souhaitée apparaisse dans la fe-

nêtre d'affichage (reportez-vous au ta-

bleau « Programme de séchage »). Cha-

que fois que vous appuyez sur cette tou-

che, le temps de séchage augmente de

La durée du programme augmente auto-

matiquement de quelques minutes.

6. Appuyez sur la touche 8 pour lancer le

programme. À chaque minute écoulée,

ce temps est réactualisé.

7. A la fin du programme, un signal sonore

retentit. Trois « 0.00 » s'affichent. Le sym-

bole de hublot verrouillé 2.8 s'allume.

Les 10 dernières minutes du cycle de sé-

chage correspondent à la phase anti-

froissage. Dans ce cas, le hublot est ver-

rouillé. La fenêtre d'affichage affiche

trois zéros clignotants « 0.00 ».

Au terme de la phase anti-froissage, le

symbole de hublot verrouillé 2.8 disparaît.

Si vous souhaitez ouvrir le hublot avant

ou pendant la phase anti-froissage, ou

l'interrompre, appuyez sur une touche

quelconque ou tournez le sélecteur de

programmes sur un programme quel-

8. Tournez le sélecteur sur O pour mettre

l'appareil à l'arrêt.

9. Retirez le linge qui se trouve dans le tam-

En présence de différents types de coton

(tissu-éponge, draps, chemises, etc.) ou si

le linge s’enroule pendant la phase d’esso-

rage, le séchage peut être partiel. Si, cas ex-

ceptionnel, le linge devait être légèrement

humide à l'issue du cycle de séchage, nous

vous conseillons de déplier les articles qui

se sont enroulés, de les répartir uniformé-

ment dans le tambour et de sélectionner un

autre cycle de séchage de 20 à 30 minutes.

electrolux 43UTILISATION - LAVAGE ET SÉCHAGE Programme NON-STOP - Lavage et

Séchage automatique enchaîné

La charge recommandée est de 4 kg pour

le coton et de 3 kg pour les articles synthé-

Attention N'utilisez pas de boule

doseuse si vous faites un séchage

1. Introduisez le linge.

2. Ajoutez de la lessive et un assouplissant.

3. Mettez l'appareil en fonctionnement en

choisissant le textile/programme de lava-

4. Sélectionnez les options souhaitées en

appuyant sur les touches respectives.

Dans la mesure du possible, ne sé-

lectionnez pas une vitesse d'essora-

ge inférieure à celle proposée par

l'appareil de façon à économiser de

l'énergie et à éviter des temps de sé-

Quoiqu'il en soit, la réduction de la vites-

se d'essorage n'est possible qu'après la

sélection du séchage.

Pour les tissus en coton et les fibres syn-

thétiques, la valeur la plus basse que

vous pouvez sélectionner est 900 tr/min.

5. Réglez la température de séchage en ap-

puyant sur la touche 5 . L'affichage indi-

que la durée complète du cycle de lava-

ge et de séchage sélectionnés.

6. Lancez le programme en appuyant sur

la touche 8 . À chaque minute écoulée,

ce temps est réactualisé.

7. À la fin du programme, tournez le sélec-

teur de programmes sur O pour mettre

l'appareil à l'arrêt. Sortez le linge.

Programme NON-STOP - Lavage et

Séchage chronométrique enchaînés

La charge recommandée est de 4 kg pour

le coton, de 3 kg pour les articles synthéti-

ques et de 1.5 kg pour la laine.

En appuyant sur la touche Temps de sé-

chage, il est également possible de sé-

cher jusqu'à 6 kg d'articles en coton (re-

portez-vous au tableau des « Program-

Attention N'utilisez pas de boule

doseuse si vous faites un séchage

1. Chargez le linge, puis ajoutez la lessive

ainsi qu'un assouplissant.

2. Mettez l'appareil en fonctionnement en

choisissant le textile/programme de lava-

3. Sélectionnez les options souhaitées en

appuyant sur les touches respectives.

Dans la mesure du possible, ne sé-

lectionnez pas une vitesse d'essora-

ge inférieure à celle proposée par

l'appareil de façon à économiser de

l'énergie et à éviter des temps de sé-

Quoiqu'il en soit, la réduction de la vites-

se d'essorage n'est possible qu'après la

sélection du séchage.

Les vitesses minimum que vous pouvez

sélectionner sont les suivantes :

– 900 tr/min pour les cotons et les fi-

bres synthétiques et 700 tr/min pour

– 1 000 tr/min pour la laine.

4. Sélectionnez le temps de séchage en ap-

puyant sur la touche 5 . L'affichage indi-

que la durée complète du cycle de lava-

ge et de séchage sélectionnés.

5. Lancez le programme en appuyant sur

la touche 8 . À chaque minute écoulée,

ce temps est réactualisé.

6. À la fin du programme, tournez le sélec-

teur de programmes sur O pour mettre

l'appareil à l'arrêt et retirer le linge du tam-

CONSEILS UTILES Tri du linge

Suivez les symboles pour l'entretien des tex-

tiles se trouvant sur l'étiquette dont chaque

article est muni et les instructions de lavage

du fabricant. Nous vous conseillons de trier

le linge : d'un côté, le linge résistant pou-

vant supporter un lavage et un repassage

énergétiques, de l'autre, le linge délicat qu'il

convient de traiter avec précaution.

44 electroluxTempératures

Pour le lin et le coton blancs

Pour les articles bon teint nor-

malement sales (par exemple,

les chemises, les chemises de

nuit, les pyjamas, etc.), en lin,

coton ou fibres synthétiques et

pour le coton blanc légère-

ment sale (par exemple, les

Pour les articles délicats (par

exemple, les voilages), les mé-

langes comprenant des fibres

synthétiques et les lainages

portant l'étiquette "pure laine,

lavable en machine, irrétrécis-

Avant le chargement du linge

Lavez les articles "blancs" et les couleurs sé-

parément. Les articles blancs peuvent per-

dre de leur blancheur au cours du lavage.

Lorsqu'ils sont lavés pour la première fois,

les articles de couleur peuvent perdre de

leur couleur et déteindre sur d'autres pièces

de linge ; ils doivent donc être lavés séparé-

ment la première fois.

Videz les poches intérieures et les po-

ches des pantalons des petits objets

métalliques qu'elles pourraient conte-

nir (clous, épingles, trombones, etc.).

Boutonnez les taies d'oreiller, fermez les fer-

metures à glissière et à pression, les cro-

chets. Nouez les ceintures et les rubans.

Traitez les taches tenaces avant le lavage.

Frottez les endroits particulièrement sales à

l'aide d'un détergent ou d'une pâte spécifi-

Apportez un soin tout particulier aux ri-

deaux. Enlevez les crochets ou placez-les

dans une housse ou un filet.

La quantité de linge introduite dans le tam-

bour ne doit pas dépasser la capacité indi-

quée dans les tableaux de programmes de

Synthétiques : tambour à moitié de son

• Articles délicats et lainages : tambour

au tiers de son volume.

Utilisez si possible l'appareil à pleine capaci-

té plutôt qu'avec des charges partielles afin

de réaliser des économies d'eau et d'éner-

Pour le linge très sale ou en tissu éponge,

Nous vous donnons les poids moyens sui-

vants à titre indicatif :

Nous vous donnons les poids moyens sui-

vants à titre indicatif :

housse de couette 700 g

tabliers de travail pour homme 600 g

Traitement des taches

Les taches résistantes ne s'éliminent pas

toujours avec de l'eau et de la lessive. Il est

donc conseillé de les traiter avant le lavage.

Sang : traitez les taches fraîches avec de

l'eau froide. Pour les taches sèches, laissez

tremper toute la nuit dans de l'eau mélan-

gée à un produit spécial. Savonnez, frottez

Peinture à l'huile : tamponnez à l'aide

d'un solvant après avoir étalé le vêtement

sur un chiffon propre ; répétez plusieurs fois.

Taches de gras séchées : étalez le vête-

ment sur un chiffon propre et tamponnez

avec de l'essence de térébenthine.

Rouille : utilisez un produit anti-rouille en sui-

vant attentivement les conseils du fabricant.

Pour les vieilles taches, assurez-vous que la

nature du textile supporte le produit.

Taches de moisi : traitez avec un agent

de blanchiment (blancs et couleur bon teint

electrolux 45Herbe : savonnez légèrement, traitez avec

un agent de blanchiment (blancs et couleur

bon teint seulement).

Crayon à bille et colle : imprégnez d'acé-

étalez le vêtement sur un chiffon pro-

Rouge à lèvres : tamponnez à l'acétone

comme ci-dessus et traitez les taches avec

de l'alcool dénaturé. Traitez les marques ré-

siduelles avec un agent de blanchiment.

Vin rouge : faites tremper dans de l'eau et

un produit nettoyant. Rincez et traitez avec

de l'acide acétique ou citrique, puis rincez.

Traitez les marques résiduelles avec un

agent de blanchiment.

Encre : en fonction du type d'encre, imbi-

bez le tissu d'acétone

que ; traitez les marques résiduelles sur les

tissus blancs avec un agent de blanchiment

Cambouis - goudron : étalez un peu de

beurre frais sur la tache, laissez reposer

puis tamponnez avec de l'essence de téré-

Les fabricants de lessive indiquent sur les

emballages la quantité de lessive à utiliser

selon la charge de linge. Conformez-vous

aux doses et aux instructions préconisées

Bien qu'ils soient biodégradables, les déter-

gents contiennent des substances qui, lors-

qu'elles sont utilisées en grandes quantités,

peuvent bouleverser le fragile équilibre de la

Le choix de la lessive dépend du type de tex-

tile (délicats, lainages, coton, etc.), de la cou-

leur, de la température de lavage et du de-

Toutes les marques de lessives courantes

vendues dans le commerce peuvent être uti-

lisées avec cet appareil :

• lessives en poudre pour tous les types de

• lessives en poudre pour les tissus déli-

cats (60°C max) et les lainages

• lessives liquides, de préférence pour les

programmes de lavage à températures

peu élevées (60°C max.) pour tous les ty-

pes de tissus, ou lessives spéciales pour

les lainages uniquement.

La lessive et les additifs doivent être versés

dans les compartiments correspondants de

la boîte à produits avant le démarrage du

Pour les lessives liquides, sélectionnez un

programme sans prélavage.

L'appareil comprend un système de recircu-

lation qui permet une utilisation optimale

des lessives concentrées.

Conformez-vous aux doses préconisées

par le fabricant sans dépasser le niveau

«MAX» du bac à lessive .

Degrés de dureté de l'eau

L'eau a plusieurs degrés de dureté. Vous ob-

tiendrez le degré de dureté de votre eau en

contactant la compagnie de distribution

d'eau de votre région ou tout autre service

Si l'eau est moyennement ou très dure,

un adoucisseur d'eau doit alors être

ajouté (à partir du degré de dureté II).

Conformez-vous aux instructions du fa-

bricant. La quantité de lessive peut

alors toujours être ajustée jusqu'au de-

gré de dureté I (= peu dure ou douce).

2 moyenne 8-14 16-25

4 très dure > 21 > 37

CONSEILS DE SÉCHAGE Comment faire un séchage

Comme un sèche-linge, l'appareil fonction-

ne selon le principe de la condensation.

Le robinet d'arrivée d'eau doit être ou-

vert et le tuyau de vidange doit être pla-

cé correctement dans un évier ou dans

le tuyau de vidange, même pendant le

2) ne pas utiliser d'acétone sur de la soie artificielle,

46 electroluxAvant de démarrer le programme de sécha-

ge, diminuez les charges de linge lavées

afin d'obtenir de bons résultats.

Linge ne convenant pas au séchage

• Ne faites pas sécher en machine les texti-

les fragiles tels que les lainages, les soie-

ries, les voilages, les bas nylon et les arti-

cles comportant une partie métallique ;

les articles ouatinés ou volumineux (ano-

raks, couvre-lits, couettes, sacs de cou-

chage, duvets, etc.).

• Évitez de sécher du linge sombre avec

du linge clair pelucheux (comme des ser-

viettes éponge) car il attire les peluches.

• Sortez le linge quand l'appareil a terminé

le cycle de séchage.

• L'adjonction d'assouplissant au dernier

rinçage permet de réduire l'électricité sta-

• Les vêtements rembourrés de caout-

chouc-mousse ou de matières similaires

ne doivent pas être séchés en machine

en raison du risque d’incendie.

• Les tissus contenant des résidus de fixa-

teurs ou de laque à cheveux ou bien de

dissolvant pour vernis à ongles et de pro-

duits similaires ne doivent pas être sé-

chés en machine afin d’éviter la formation

de vapeurs dangereuses.

La lessive et les additifs doivent être versés

dans les compartiments correspondants du

bac à produits avant le démarrage du pro-

Pour les lessives concentrées, en poudre

ou liquides, sélectionnez un programme

Le lave-linge comprend un système de recir-

culation qui permet une utilisation optimale

des lessives concentrées.

Respectez le dosage indiqué sur le flacon,

en fonction de la caractéristique de l'assou-

plissant utilisé, normal ou concentré. Ne dé-

passez pas les doses maximales .

Etiquettes des vêtements

Conformez-vous scrupuleusement aux éti-

quettes d'entretien de votre linge et assurez-

vous que l'article peut être séché en machi-

= Séchage à haute température

= Séchage à température modérée

= Séchage en tambour interdit.

Durée du cycle de séchage

Le temps de séchage peut varier en fonc-

• de la vitesse de l'essorage final

• du degré de séchage souhaité

• de la quantité de linge.

Les temps moyens de séchage chronomé-

trique sont indiqués dans le chapitre "Pro-

grammes de séchage". L'expérience vous

enseignera quels sont les temps les plus

adaptés aux exigences personnelles en

fonction des différents textiles. Il est conseil-

lé de prendre note du temps de séchage

des cycles déjà effectués.

Séchage supplémentaire

Si le linge est encore trop humide à la fin du

programme, effectuez un autre cycle de sé-

Avertissement Pour éviter la

formation de plis ou le

rétrécissement des vêtements,

évitez un séchage excessif.

electrolux 47PROGRAMMES DE LAVAGE Programme - Température maximum et mini-

Lavage principal - Rinçages

Essorage à la vitesse maxi

Charge max. 8 kg – Charge réduite 4 kg

Coton blanc et couleur (articles normalement sales).

Prélavage - Lavage principal - Rinçages

Essorage à la vitesse maxi

Charge max. 8 kg – Charge réduite 4 kg

Coton blanc ou couleur avec prélavage (articles très

Lavage principal - Rinçages

Vitesse d'essorage max. de 900 tr/min

Charge max. 4 kg – Charge réduite 2 kg

Textiles synthétiques ou mélangés : sous-vête-

ments, vêtements couleurs, chemises irrétrécissables,

Lavage principal - Rinçages

Vitesse d'essorage max. de 700 tr/min

Charge max. kg 4 - Charge réduite kg 2

Tissus délicats : acrylique, viscose, polyester.

NUIT SILENCE PLUS ARRÊT CUVE PLEINE EXCLUSION D’ES-

SORAGE RINÇAGE PLUS TIME MANAGER

Wol - Laine / Handwas - Lavage à la

Vitesse d'essorage max. de 1000 tr/min

Programme de lavage pour la laine lavable en machi-

ne ainsi que pour les lainages et les tissus délicats la-

Vitesse d'essorage max. de 700 tr/min

Programme de lavage délicat pour la soie et les syn-

48 electroluxProgramme - Température maximum et mini-

Essorage à la vitesse maxi

Ce programme permet de rincer et d'essorer des vête-

ments en coton qui ont été lavés à la main. Pour inten-

sifier l'action de rinçage, sélectionnez l'option RINÇA-

GE PLUS. L'appareil effectuera quelques rinçages sup-

Pour évacuer l'eau du dernier rinçage des program-

mes qui prennent fin alors que de l'eau se trouve en-

Essorage à la vitesse maxi

Essorage séparé pour les vêtements lavés à la main

ou après un programme qui prend fin avec de l'eau

dans la cuve ; vous pouvez choisir la vitesse d’essora-

ge à l’aide de la touche correspondante, en fonction

des textiles à essorer.

Essorage à la vitesse maxi

Coton blanc et couleur grand teint .

Ce programme peut être sélectionné pour les articles

en coton peu ou normalement sales. La température

est réduite et la durée de lavage prolongée. Ce pro-

gramme permet donc d’obtenir un lavage efficace

tout en réalisant des économies d’énergie.

Vitesse d'essorage max. de 700 tr/min

Pour une seule couverture synthétique lavable ou un

Programme de séchage de la laine Ce programme est

compatible uniquement avec le séchage chronométri-

electrolux 49Programme - Température maximum et mini-

Synthetisch - Synthétique

Programme de séchage des synthétiques Il peut être

utilisé avec le séchage chronométrique ou le séchage

électronique (degré de séchage : prêt à ranger).

Programme de séchage du coton Il peut être utilisé

avec le séchage chronométrique ou le séchage élec-

tronique (degré de séchage : très sec, prêt à ranger,

O = ARRÊT Pour annuler un programme en cours ou mettre l'ap-

1) Si vous sélectionnez l'option Rapide en appuyant sur les touches 9 , nous vous conseillons de réduire la charge

maximale comme indiqué dans ce tableau. La charge à pleine capacité est possible, mais elle n'offre pas les

mêmes résultats de lavage. Si vous sélectionnez l'option Rafraîchir ou Rafraîchir Plus, nous vous conseillons de

réduire davantage la charge.

2) Si vous utilisez des produits de lavage liquides, sélectionnez un programme sans PRÉLAVAGE.

PROGRAMMES DE SÉCHAGE Programmes automatiques

Degré de séchage Type de textile Charge max

TRÈS SEC Idéal pour les articles en tissu-éponge

Coton et lin (peignoirs, ser-

viettes de bain, etc.)

PRÊT À RANGER Pour les articles pouvant être rangés sans

Coton et lin (peignoirs, ser-

viettes de bain, etc.)

PRÊT À RANGER Pour les articles pouvant être rangés sans

Textiles synthétiques et

mélangés (tricots, chemi-

siers, sous-vêtements, linge

PRÊT À REPASSER Pour les vêtements à repasser

Coton et lin (draps, nappes,

Programmes chronométriques

Degré de séchage Type de textile

TRÈS SEC Idéal pour les articles en tissu-

gnoirs, serviettes de

Pour les articles pouvant être

rangés sans être repassés

gnoirs, serviettes de

PRÊT À RANGER Pour les articles pouvant être

rangés sans être repassés

sous-vêtements, lin-

PRÊT À REPASSER Pour les vêtements à repasser

SÉCHAGE LAINE Laine (tricots) 1.5 kg 1000 140-170

1) Conformément à la directive européenne EN 50229, le programme Coton de référence pour les données qui

figurent sur l'étiquette énergétique doit être testé en divisant la charge de lavage maximale en deux parts égales et

en séchant chacune d’elles avec l'option Séchage chronométrique.

ENTRETIEN ET NETTOYAGE Avertissement Vous devez

débrancher l'appareil du réseau

électrique avant toute opération de

nettoyage ou d'entretien.

Détartrage de l'appareil

L'eau du robinet contient du calcaire. Toute-

fois, il n'est généralement pas nécessaire

de détartrer l'appareil si le produit lessiviel

est bien dosé. Si le détartrage s'impose, uti-

lisez un produit spécifique qui ne soit pas

corrosif, spécialement conçu pour les lave-

linge, que vous pourrez vous procurer dans

le commerce. Respectez le dosage indiqué

Laissez le hublot entrouvert après chaque

utilisation. Ceci empêchera la formation de

moisissures et de mauvaises odeurs à l'inté-

rieur de l'appareil et permettra d'aérer la cu-

Les lavages à basse température peuvent

provoquer l'accumulation de résidus à l'inté-

Nous vous conseillons d'effectuer un lavage

d'entretien régulier.

Pour lancer un lavage d'entretien :

• Le tambour doit être vide.

• Sélectionnez le programme de lavage

pour coton le plus chaud.

• Utilisez une mesure de lessive normale,

un type de poudre ayant des propriétés

Nettoyez-la à l'eau savonneuse. Rincez et

séchez soigneusement.

Important N'utilisez jamais d'alcool, de

produits abrasifs ou caustiques.

Nettoyage du bac à produits

Le bac à produits doit être nettoyé régulière-

Les compartiments à lessive et à produits

additifs doivent faire l'objet d'un nettoyage

Sortez-le de son logement en appuyant sur

le taquet de sécurité, et tirez-le vers vous

electrolux 51Lavez-le sous l'eau courante pour éliminer

les résidus de poudre.

Pour faciliter le nettoyage, la partie supérieu-

re du compartiment réservé à l'additif doit

être enlevée. Nettoyez tous les éléments

sous l'eau courante.

Nettoyez les différents compartiments à l'ai-

Des corps étrangers sujets à la rouille dans

le linge ou bien l'eau ferrugineuse du robi-

net peuvent provoquer des dépôts de rouil-

Important Ne nettoyez pas le tambour

avec des produits de détartrage acides,

des produits abrasifs contenant du chlore

ou avec une paille de fer.

1. Éliminez les dépôts de rouille à l'intérieur

du tambour avec un produit de nettoya-

ge pour acier inoxydable.

2. Effectuez un cycle de lavage sans linge

pour éliminer les résidus de produits de

Programme : bref programme pour Co-

ton à température maximale auquel

vous devez ajouter environ le quart

d'une dose de lessive.

Contrôlez régulièrement qu'il n'y ait pas de

corps étrangers dans le joint d'étanchéité

52 electroluxPompe de vidange

La pompe doit être contrôlée régulièrement

• l'appareil ne vidange pas ou n’essore pas ;

• l'appareil fait un bruit inhabituel pendant

la vidange en raison d'un blocage de la

pompe par des objets tels que des épin-

gles de sûreté, pièces de monnaie, etc. ;

• un problème a été détecté avec l'évacua-

tion d'eau (pour plus de détails, reportez-

vous au chapitre « Que faire si… »).

Avertissement Avant d'ouvrir le volet

de la pompe, mettez l'appareil à l'arrêt

et débranchez-le de la prise.

Procédez comme suit :

1. Débranchez l’appareil.

2. Si nécessaire, attendez que l’eau refroi-

3. Ouvrez le volet de la pompe.

4. Placez un récipient sur le sol à proximi-

té de la pompe pour recueillir l'eau qui

pourrait éventuellement en sortir.

5. Sortez le petit tuyau d'évacuation de

son siège, placez-le dans le récipient et

6. Quand l’eau ne sort plus, dévissez et en-

levez le filtre de la pompe en le tournant

dans le sens inverse des aiguilles d'une

montre. Utilisez des pinces si besoin

est. Conservez toujours à portée de

main un chiffon pour essuyer l’eau qui

s’écoule de la pompe lors du retrait du

Nettoyez le filtre sous l'eau courante

pour éliminer toute trace de peluches.

7. Enlevez les corps étrangers et les pelu-

ches du filtre et de la turbine de la pom-

electrolux 538. Vérifiez attentivement que la turbine de

la pompe tourne (elle tourne par à-

coups). Si elle ne tourne pas, veuillez

contacter votre service après-vente.

9. Replacez le bouchon sur le petit tuyau

d’évacuation et remettez-le en place.

10. Replacez le filtre dans la pompe en l'in-

sérant correctement dans les glissières

prévues à cet effet. Vissez fermement

le filtre de la pompe en le tournant dans

le sens des aiguilles d'une montre.

11. Fermez le volet.

Lorsque l’appareil fonctionne et selon le pro-

gramme sélectionné, la pompe peut conte-

nir de l’eau chaude.

Ne retirez jamais le couvercle de la pompe

pendant un cycle de lavage ; attendez tou-

jours que le cycle soit terminé et que l’appa-

reil soit vide. Lors de la remise en place du

couvercle, refixez-le avec soin pour éviter

une fuite et empêcher les enfants de le retirer.

Nettoyage des filtres du tuyau d'arrivée

Si l'eau est très dure ou contient des traces

de dépôts de calcaire ou si vous remarquez

que l'appareil prend plus de temps à se rem-

plir, le filtre est peut-être obstrué. Il est

donc recommandé de le nettoyer de temps

1. Fermez le robinet d'arrivée d'eau.

2. Dévissez l'embout du tuyau d'arrivée.

3. Nettoyez le filtre du tuyau à l'aide d'une

54 electrolux4. Revissez correctement le tuyau sur le ro-

5. Dévissez le tuyau de l'appareil. Conser-

vez à portée de main un chiffon pour es-

suyer l'eau qui s'écoule de la pompe.

6. Nettoyez le filtre du robinet à l'aide

d'une petite brosse dure ou d'un chiffon.

7. Revissez le tuyau sur l'appareil et véri-

fiez le raccordement.

8. Ouvrez le robinet d'arrivée d'eau.

Si l'appareil ne vidange pas, procédez de la

façon suivante pour évacuer l'eau :

1. débranchez l'appareil ;

2. fermez le robinet d'arrivée d'eau ;

3. si nécessaire, attendez que l'eau refroi-

4. ouvrez le volet de la pompe ;

5. posez un récipient sur le sol, sortez et

placez l'extrémité du petit tuyau d'éva-

cuation dans le récipient. Enlevez le bou-

chon. L'eau s'écoulera par gravité dans

le récipient. Lorsque le récipient est

plein, rebouchez le tuyau. Videz le réci-

pient. Répétez l'opération jusqu'à ce

que l'eau cesse de sortir ;

6. nettoyez la pompe si nécessaire, com-

me décrit plus haut ;

7. remettez le petit tuyau d'évacuation à sa

place après l'avoir bouché ;

8. vissez le couvercle de la pompe et fer-

Précautions contre le gel

Si votre appareil est exposé à des tempéra-

tures inférieures à 0 °C, prenez les précau-

1. Fermez le robinet d'arrivée d'eau.

2. Dévissez l'embout du tuyau d'arrivée.

3. Placez l'extrémité du petit tuyau d'éva-

cuation et du tuyau d'arrivée d'eau dans

une cuvette placée au sol, et laissez

4. Revissez le tuyau d'arrivée d'eau au ro-

binet et remettez le tuyau d'évacuation

à sa place, après l'avoir bouché.

5. Pour faire fonctionner de nouveau votre

appareil, assurez-vous qu'il est installé

dans un local où la température est su-

EN CAS D'ANOMALIE DE FONCTIONNEMENT Nous vous recommandons vivement de fai-

re les vérifications suivantes sur votre appa-

reil avant d'appeler votre service après-ven-

te. Il se peut que le problème soit simple et

que vous puissiez y remédier vous-même.

En cours de fonctionnement, il est possible

que le voyant rouge de la touche 8 cligno-

te, qu'un des codes d'alarme suivants s'af-

fiche et que des signaux sonores retentis-

sent toutes les 20 secondes pour indiquer

: problème d'arrivée d'eau.

: problème d'évacuation d'eau.

Après avoir éliminé le problème, appuyez

sur la touche 8 pour redémarrer le program-

me. Si le problème persiste malgré toutes

electrolux 55les vérifications, contactez votre service

Problème Cause possible/Solution

Le lave-linge ne démarre

le hublot n'est pas fermé. E40

• Fermez correctement le hublot.

L’appareil n'est pas correctement branché.

• Insérez la fiche dans la prise d'alimentation.

La prise n'est pas alimentée.

• Vérifiez votre installation électrique domestique.

Le fusible de l’installation électrique est endommagé.

• Remplacez le fusible.

Le sélecteur n’a pas été correctement positionné et la touche 8

n'a pas été pressée.

• Tournez le sélecteur et rappuyez sur la touche 8 .

Le départ différé a été sélectionné.

• Si le linge doit être lavé immédiatement, annulez le départ différé.

La sécurité enfants a été activée.

• Désactivez la sécurité enfants.

L'appareil ne se remplit

Le robinet d'arrivée d'eau est fermé. E10

• Ouvrez le robinet d'arrivée d'eau.

Le tuyau d'arrivée d'eau est écrasé ou plié. E10

• Vérifiez le raccordement du tuyau d’arrivée d'eau.

Le filtre du tuyau d’arrivée d'eau est obstrué. E10

• Nettoyez le filtre du tuyau d'arrivée d'eau.

Le hublot n’est pas correctement fermé. E40

• Fermez correctement le hublot.

L'appareil se remplit d'eau

mais vidange immédiate-

l'extrémité du tuyau de vidange est placée trop bas.

• Reportez-vous au paragraphe correspondant au chapitre « Vi-

L'appareil ne vidange pas

et/ou n'essore pas :

le tuyau de vidange est écrasé ou plié. E20

• Vérifiez le raccordement du tuyau de vidange.

Le filtre de vidange est obstrué. E20

• Nettoyez le filtre de vidange.

Vous avez sélectionné une option ou un programme qui prévoit de

garder l'eau dans la cuve à la fin du programme ou qui élimine les

• Sélectionnez le programme de vidange ou d’essorage.

Le linge n'est pas correctement réparti dans le tambour.

• Répartissez le linge dans le tambour.

Il y a de l'eau au pied de l’ap-

vous avez utilisé trop de lessive ou une lessive qui n’est pas adap-

tée au lavage en machine (trop de mousse).

• Réduisez la quantité de produit de lavage ou utilisez un autre pro-

Vérifiez l'absence de fuite aux raccordements du tuyau d'arrivée

d'eau. Il n’est pas toujours facile de voir si de l’eau s'écoule le long

d’un tuyau ; vérifiez s’il est mouillé.

• Vérifiez le raccordement du tuyau d’arrivée d'eau.

Le tuyau de vidange ou d’alimentation est endommagé.

• Remplacez-le par un neuf.

Le bouchon du petit tuyau d'évacuation n'a pas été remis en pla-

ce ou bien le filtre n'a pas été revissé correctement après le net-

• Bouchez à nouveau le petit tuyau d'évacuation ou revissez le fil-

56 electroluxProblème Cause possible/Solution

Les résultats de lavage ne

sont pas satisfaisants :

vous avez utilisé trop peu de lessive ou une lessive qui ne convient

pas au lavage en machine.

• Augmentez la quantité de lessive ou utilisez une autre lessive

Les taches tenaces n’ont pas été préalablement traitées.

• Utilisez des produits du commerce pour traiter les taches tenaces.

Vous avez sélectionné un programme ou une température de lava-

• Assurez-vous d’avoir sélectionné la bonne température ou le

Charge de linge excessive

• Réduisez la charge.

Le hublot ne s'ouvre pas :

le programme n'est pas terminé.

• Attendez la fin du cycle de lavage.

Le dispositif de verrouillage du hublot n’est pas désactivé.

• Attendez quelques instants que le hublot soit désactivé.

Il y a de l’eau dans le tambour.

• Sélectionnez le programme de vidange ou d’essorage pour éva-

L'appareil vibre ou est bruy-

Vous n'avez pas retiré l’emballage ou les dispositifs de protection

utilisés pour le transport.

• Vérifiez la bonne installation de l’appareil.

Vous n’avez pas réglé les pieds.

• Vérifiez que l’appareil est à niveau.

Le linge n'est pas correctement réparti dans le tambour.

• Répartissez le linge dans le tambour.

Il y a trop peu de linge dans le tambour.

• Chargez plus de linge.

L'essorage démarre tardive-

ment ou l'appareil n'essore

le dispositif de sécurité anti-balourd électronique s'est activé parce

que le linge n'est pas bien réparti dans le tambour. Pour répartir le

linge, le tambour effectue des rotations en sens inverse, et ce jus-

qu’à ce qu'il n'y ait plus de balourd. Ensuite, l’appareil procède nor-

malement à l’essorage. Cependant, si au bout de 10 minutes, la

charge n’est toujours pas correctement répartie, l’essorage final

n’a pas lieu. Dans ce cas, répartissez la charge manuellement,

puis sélectionnez le programme d’essorage.

• Répartissez le linge dans le tambour.

La charge est trop petite.

• Ajoutez des articles, répartissez la charge manuellement, puis sé-

lectionnez le programme d’essorage.

L'appareil fait un bruit inha-

l’appareil est équipé d’un moteur qui, par rapport aux moteurs tra-

ditionnels, émet un bruit particulier. Ce nouveau moteur permet,

lors de l'essorage, un démarrage en douceur et une répartition

plus uniforme du linge dans le tambour, ainsi qu'une stabilité ac-

On ne voit pas d'eau dans

les machines fabriquées selon des technologies modernes fonc-

tionnent de façon beaucoup plus économique, en utilisant moins

d'eau que les anciens modèles, sans que cela n'affecte les perfor-

electrolux 57Problème Cause possible/Solution

L'appareil ne sèche pas ou

le séchage n'est pas satis-

Le temps ou le degré de séchage n'a pas été sélectionné.

• Sélectionnez le temps ou le degré de séchage.

Le robinet d'arrivée d'eau est fermé. E10 .

• Ouvrez le robinet d'arrivée d'eau.

Le filtre de vidange est obstrué. E20 .

• Nettoyez le filtre de vidange.

Le tambour est surchargé.

• Réduisez la charge du tambour.

Un programme, un temps ou un degré de séchage adéquat n'a

pas été sélectionné.

• Sélectionnez un programme, un temps ou un degré de séchage

Si vous ne pouvez pas identifier ou résou-

dre le problème, contactez le service après-

vente. Lorsque vous appelez le service

après-vente, indiquez le modèle, le numéro

de série et de produit et la date d'achat de

l’appareil : le service après-vente a besoin

de ces informations.

CARACTÉRISTIQUES TECHNIQUES Dimensions Largeur

Branchement électrique

Tension - Puissance totale - Fu-

Les informations concernant le branchement électrique figurent

sur la plaque signalétique apposée sur le bord intérieur du hublot

Pression de l'eau d'alimentation Minimale

Charge max. à sec Coton

Programme coton éco-

tez-vous à l'afficha-

Synthétiques 40 0.55 51

Laine/Lavage main 30 0.32 64

1) Le programme « Coton économie d'énergie » à 60 C pour une charge de 8 kg est le programme de référence

pour les données de l'étiquette d'énergie, conformément aux normes CEE 92/75.

Les données de consommation qui figurent dans le tableau sont fournies à titre indica-

tif, car elles peuvent varier en fonction de la quantité et du type de linge, de la tempéra-

ture d'arrivée de l'eau ainsi que de la température ambiante. Elles se réfèrent à la tem-

pérature la plus élevée pour chaque programme.

INSTALLATION Déballage

Avant la première utilisation de l'appareil, re-

tirez tous les dispositifs de protection et l'em-

ballage utilisés pour le transport.

Conservez ces dispositifs de protection afin

qu'ils puissent être remontés pour tout au-

tre transport de l'appareil.

1. Après avoir enlevé les protections de

transport, appuyez avec soin sur la par-

tie arrière de l’appareil pour retirer le

bloc en polystyrène qui constitue le so-

2. Redressez l'appareil et retirez la fixation

du câble d'alimentation électrique et du

tuyau de vidange placée à l’arrière de

3. Desserrez les trois vis.

electrolux 594. Faites glisser délicatement les goujons

en plastique correspondants.

5. Ouvrez le hublot et enlevez le bloc en po-

lystyrène fixé sur le joint du hublot.

6. Bouchez le petit trou supérieur et les

deux gros orifices à l'aide des bouchons

en plastique fournis dans la pochette

contenant la notice d'utilisation.

Placez l'appareil sur un sol plat et dur. Veil-

lez à ce que la circulation d'air autour de l'ap-

pareil ne soit pas entravée par des moquet-

tes, tapis etc. Veillez à ce que l'appareil ne

touche pas le mur ou les autres meubles de

la cuisine. Procédez à la mise à niveau de

l'appareil en relevant ou en abaissant les

pieds. La vis autobloquante des pieds peut

rendre leur réglage difficile, mais l'appareil

DOIT être à niveau et bien calé. Le cas

échéant, vérifiez le niveau avec un niveau à

bulle. Utilisez une clé pour l'ajuster le cas

échéant. Une mise à niveau correcte évite

60 electroluxles vibrations, le bruit ou des déplacements

de l'appareil au cours de son fonctionne-

Attention Ne placez jamais de cales

en carton, en bois ou autre sous

l'appareil pour compenser l'irrégularité

Le tuyau d'alimentation livré avec l'appareil

se trouve dans le tambour. N'utilisez jamais

pour le raccordement un tuyau déjà utilisé

Important Cet appareil est conçu pour

être raccordé à l'eau froide.

1. Ouvrez le hublot et sortez le tuyau.

2. Branchez le tuyau d'alimentation à l'ap-

pareil. Ne raccordez jamais le tuyau d'ar-

rivée d'eau verticalement. Orientez le

tuyau en angle vers la direction (droite

ou gauche) la plus proche du robinet de

3. Pour ajuster l'orientation du raccord du

tuyau d'alimentation, dévissez la bague

de serrage placée à l'arrière de l'appa-

reil. Après avoir positionné le tuyau d'ali-

mentation, veillez à revisser correcte-

ment la bague de serrage pour éviter tou-

4. Vissez le raccord du tuyau d'alimenta-

tion sur le nez fileté du robinet d'arrivée

d'eau (20 x 27). Utilisez toujours le tuyau

livré avec l'appareil. Vissez correctement

pour éviter toute fuite.

Le tuyau d'alimentation ne doit pas être ral-

longé. S'il est trop court et que vous ne sou-

haitez pas déplacer le robinet, vous devrez

acheter un nouveau tuyau conçu pour ce ty-

Dispositif d'arrêt de l'eau

Le tuyau d'alimentation est équipé d'un dis-

positif de protection contre les dégâts des

eaux. Si le tuyau inférieur devait se détério-

electrolux 61rer à cause d'une usure naturelle, ce dispo-

sitif bloquera l'arrivée d'eau à l'appareil. Ce

défaut est signalé par l'apparition d'un sec-

teur rouge dans la fenêtre " A " . Dans ce

cas, fermez le robinet d'arrivée d'eau et ap-

pelez un service après-vente.

L'extrémité du tuyau de vidange peut être

positionnée de trois façons.

• Sur le bord d'un lavabo à l'aide d'un gui-

de en plastique livré avec l'appareil. Dans

ce cas, assurez-vous que l'extrémité du

tuyau ne peut pas être décrochée lors-

que l'appareil est en cours de vidange. A

cet effet, vous pouvez fixer le tuyau au ro-

binet à l'aide d'une ficelle ou le fixer au mur.

• Dans un conduit de vidange (ou dans

une dérivation de la vidange d'un la-

vabo). Le branchement doit être prévu à

une hauteur minimale de 60 cm du sol.

• Un conduit d'évacuation à une hau-

teur minimale de 60 cm et maximale de

90 cm. Il est indispensable de prévoir une

entrée d'air à l'extrêmité du tuyau de vi-

dange pour éviter tout siphonnage éven-

tuel. En outre, le tuyau de vidange ne de-

vra former aucun coude. Il devra être pla-

cé au niveau du sol, la crosse devra se

trouver à la hauteur indiquée précédem-

Le tuyau de vidange peut être allongé jusqu'à 4 mètres maximum. Un tuyau de vidange

supplémentaire et un raccord sont disponibles auprès de votre service après-vente. L'inob-

servation de ces règles pourrait entraîner un fonctionnement anormal de votre appareil.

BRANCHEMENT ÉLECTRIQUE Les informations concernant le branche-

ment électrique figurent sur la plaque signa-

létique apposée sur le bord intérieur du hu-

Vérifiez que le compteur de l'abonné et les

fusibles peuvent supporter l'intensité absor-

bée par la machine compte tenu des autres

appareils électriques branchés.

62 electroluxBranchez l'appareil sur une prise

Le fabricant décline toute

responsabilité en cas de dommage

ou blessure, suite au non-respect

des consignes de sécurité

mentionnées dans ce chapitre.

L'appareil une fois installé, assurez-

vous que le câble d'alimentation

est facilement accessible.

Le remplacement du câble

d'alimentation de l'appareil doit

être effectué par le service après-

vente de votre magasin vendeur.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Le symbole sur le produit ou son

emballage indique que ce produit ne peut

être traité comme déchet ménager. Il doit

être remis au point de collecte dédié à cet

effet (collecte et recyclage du matériel

électrique et électronique).

En procédant à la mise au rebut de

l'appareil dans les règles de l’art, nous

préservons l'environnement et notre

sécurité, s’assurant ainsi que les déchets

seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage

de ce produit, veuillez prendre contact avec

les services de votre commune ou le

magasin où vous avez effectué l'achat.

Matériaux d'emballage

Tous les matériaux marqués du symbole

Vous pouvez les déposer dans des conte-

neurs de collecte adaptés pour qu'ils puis-

Conseils écologiques

Pour réaliser des économies d'eau et d'éner-

gie, et ainsi contribuer à la protection de l'en-

vironnement, nous vous recommandons de

respecter les conseils suivants :

• Le linge normalement sale ne nécessite

pas de prélavage : vous réaliserez des

économies de lessive, d'eau et de temps

(l'environnement s'en trouvera également

• L'appareil fonctionne de manière plus éco-

nomique s'il est rempli à pleine capacité

en veillant toutefois à ne pas surcharger

• Les taches et les petites salissures peu-

vent être éliminées au moyen d'un pré-

traitement adéquat ; le linge peut alors

être lavé à une température plus basse.

• Dosez la lessive en fonction de la dureté

de l'eau, du degré de salissure des arti-

cles ainsi que de la charge de linge à laver.

electrolux 63132942260-00-262010
