MODE D'EMPLOI EWF167440W ELECTROLUX

notice d'utilisation

ter zacht is, pas dan de hoeveelheid was-

Wol/Laine - Handwas/Lavage à la main

Partagez notre imagination sur www.electrolux.com

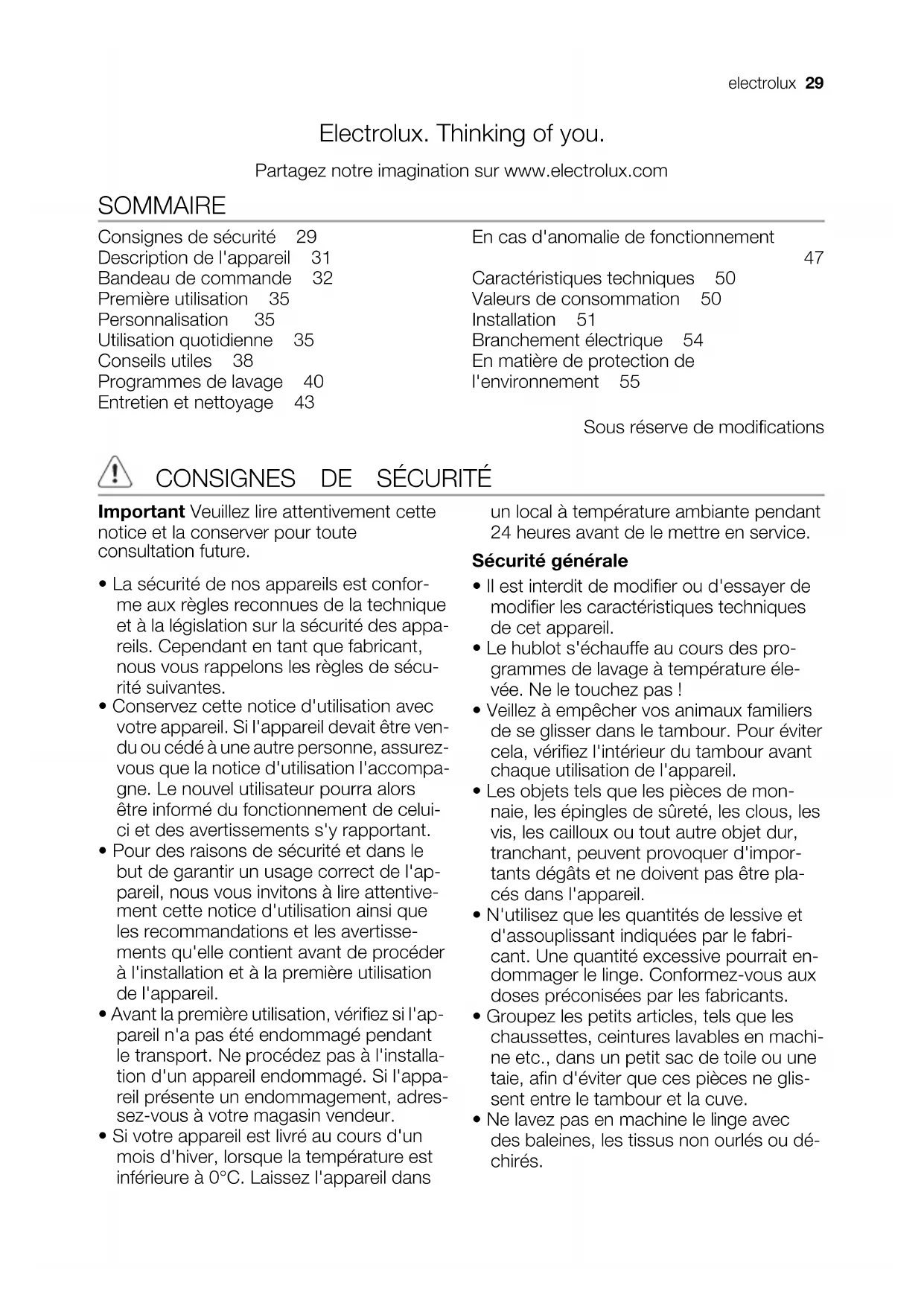

SOMMAIRE Consignes de sécurité 29

Description de l'appareil 31

Bandeau de commande 32

Première utilisation 35

Utilisation quotidienne 35

Programmes de lavage 40

Entretien et nettoyage 43

En cas d'anomalie de fonctionnement

Caractéristiques techniques 50

Valeurs de consommation 50

Branchement électrique 54

En matière de protection de

Sous réserve de modifications

CONSIGNES DE SÉCURITÉ

Important Veuillez lire attentivement cette

notice et la conserver pour toute

consultation future.

• La sécurité de nos appareils est confor-

me aux règles reconnues de la technique

et à la législation sur la sécurité des appa-

reils. Cependant en tant que fabricant,

nous vous rappelons les règles de sécu-

• Conservez cette notice d'utilisation avec

votre appareil. Si l'appareil devait être ven-

du ou cédé à une autre personne, assurez-

vous que la notice d'utilisation l'accompa-

gne. Le nouvel utilisateur pourra alors

être informé du fonctionnement de celui-

ci et des avertissements s'y rapportant.

• Pour des raisons de sécurité et dans le

but de garantir un usage correct de l'ap-

pareil, nous vous invitons à lire attentive-

ment cette notice d'utilisation ainsi que

les recommandations et les avertisse-

ments qu'elle contient avant de procéder

à l'installation et à la première utilisation

• Avant la première utilisation, vérifiez si l'ap-

pareil n'a pas été endommagé pendant

le transport. Ne procédez pas à l'installa-

tion d'un appareil endommagé. Si l'appa-

reil présente un endommagement, adres-

sez-vous à votre magasin vendeur.

• Si votre appareil est livré au cours d'un

mois d'hiver, lorsque la température est

inférieure à 0°C. Laissez l'appareil dans

un local à température ambiante pendant

24 heures avant de le mettre en service.

• Il est interdit de modifier ou d'essayer de

modifier les caractéristiques techniques

• Le hublot s'échauffe au cours des pro-

grammes de lavage à température éle-

vée. Ne le touchez pas !

• Veillez à empêcher vos animaux familiers

de se glisser dans le tambour. Pour éviter

cela, vérifiez l'intérieur du tambour avant

chaque utilisation de l'appareil.

• Les objets tels que les pièces de mon-

naie, les épingles de sûreté, les clous, les

vis, les cailloux ou tout autre objet dur,

tranchant, peuvent provoquer d'impor-

tants dégâts et ne doivent pas être pla-

cés dans l'appareil.

• N'utilisez que les quantités de lessive et

d'assouplissant indiquées par le fabri-

cant. Une quantité excessive pourrait en-

dommager le linge. Conformez-vous aux

doses préconisées par les fabricants.

• Groupez les petits articles, tels que les

chaussettes, ceintures lavables en machi-

ne etc., dans un petit sac de toile ou une

taie, afin d'éviter que ces pièces ne glis-

sent entre le tambour et la cuve.

• Ne lavez pas en machine le linge avec

des baleines, les tissus non ourlés ou dé-

electrolux 29• Débranchez toujours la prise de courant

et fermez le robinet de l'eau après cha-

que utilisation et avant le nettoyage et l'en-

tretien de l'appareil.

• N'essayez en aucun cas de réparer l'ap-

pareil vous-même. Les réparations effec-

tuées par du personnel non qualifié peu-

vent provoquer des blessures ou le mau-

vais fonctionnement de l'appareil. Contac-

tez le service après-vente de votre maga-

sin vendeur. Exigez des pièces de rechan-

ge certifiées Constructeur.

• Cet appareil est lourd. Faites attention

lors de son déplacement.

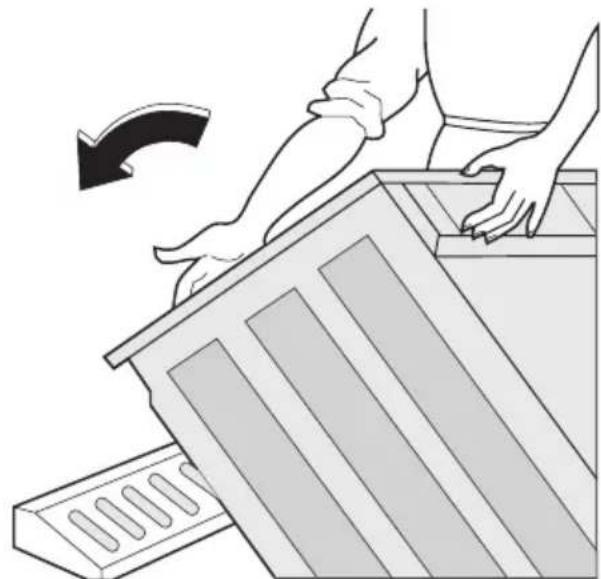

• Déballez l'appareil et vérifiez qu'il n'est

pas endommagé. En cas de doute, ne

l'utilisez pas et contactez le magasin ven-

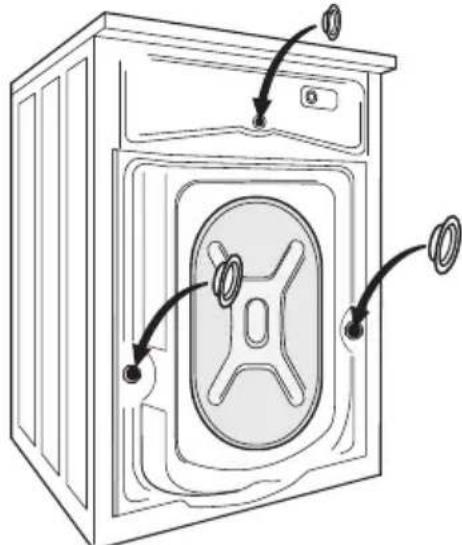

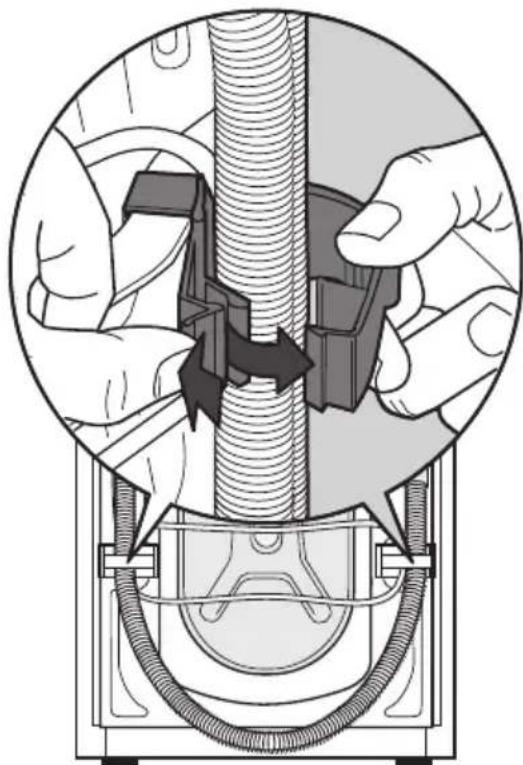

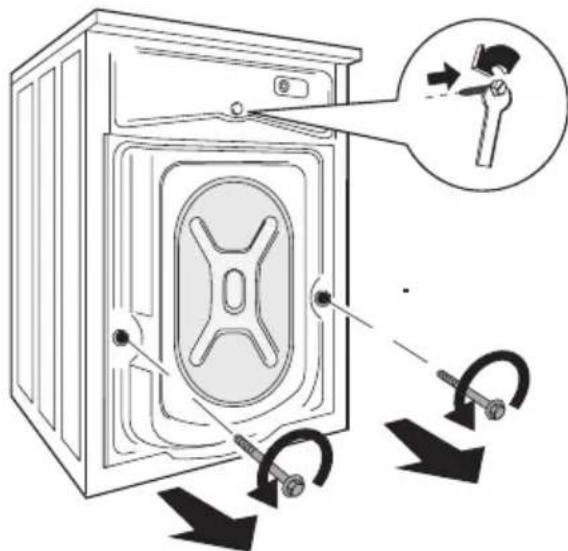

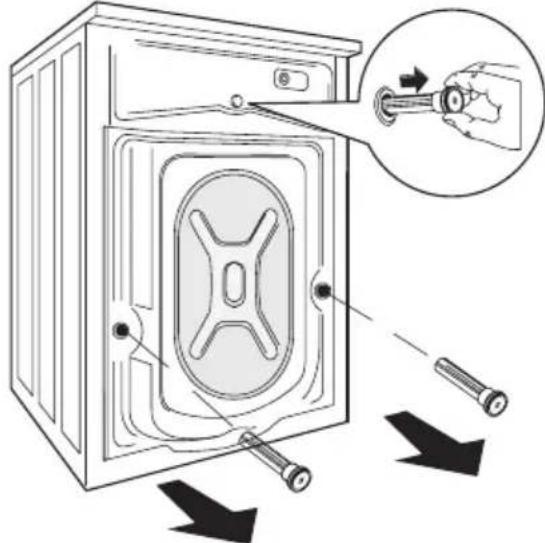

• L'appareil doit être débridé avant la pre-

mière utilisation. L'élimination incomplète

des dispositifs de protection pour le trans-

port pourrait occasionner des dommages

à l'appareil et aux meubles voisins. Voir le

chapitre correspondant dans cette notice

• Assurez-vous, après avoir installé l'appa-

reil, que celui-ci ne repose pas sur le

tuyau d'alimentation ou le tuyau de vidan-

ge et que le plan de travail ne coince pas

le câble d'alimentation contre le mur.

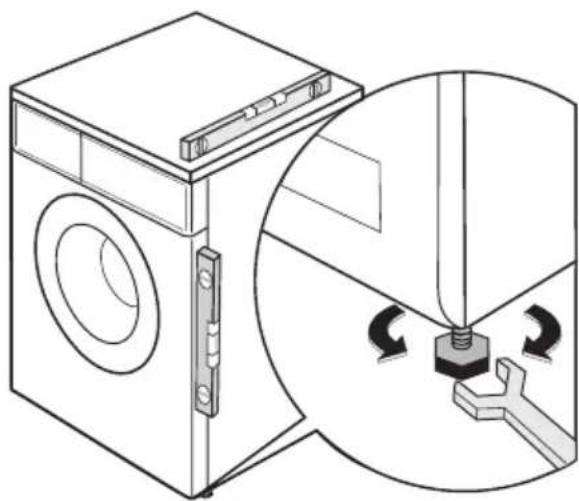

• Si l'appareil est placé sur une moquette,

ajustez les pieds afin de permettre à l'air

de circuler librement sous l'appareil.

• Assurez-vous, après avoir installé l'appa-

reil, qu'aucun tuyau ou raccord ne fuit.

• Si l'appareil est installé dans un endroit ex-

posé au gel, veuillez lire attentivement le

chapitre "Précautions contre le gel".

• Ne confiez les travaux hydrauliques né-

cessaires à l'installation de l'appareil qu'à

un plombier qualifié.

• Si l'installation électrique de votre habita-

tion nécessite une modification pour le

branchement de votre appareil, faites ap-

pel à un électricien qualifié.

• Votre appareil est destiné à un usage do-

mestique normal. Ne l'utilisez pas à des

fins commerciales ou industrielles ou

pour d'autres buts que celui pour lequel il

• Lavez en machine uniquement les articles

pouvant supporter ce traitement. Suivez

les indications se trouvant sur l'étiquette

dont chaque article est muni.

• Ne surchargez pas l'appareil. Consultez

le tableau des programmes de lavage.

• Avant le lavage, videz les poches et fer-

mez les boutonnières et les fermetures à

glissière. Evitez de laver les articles effilo-

chés ou déchirés, et traitez avant le lava-

ge les taches de peinture, d'encre, de

rouille et d'herbe. Les soutiens-gorge à ar-

mature NE doivent PAS être lavés en ma-

• Les articles détachés à l'essence, à l'al-

cool, au trichloréthylène, etc., ne doivent

pas être mis dans un lave-linge. Si de tels

détachants sont utilisés avant le lavage

en machine, il faudra attendre que le pro-

duit se soit évaporé avant d'introduire les

articles dans l'appareil.

• Le câble d'alimentation ne doit jamais

être tiré au niveau du câble ; mais tou-

jours au niveau de la prise.

• N'utilisez jamais l'appareil si le câble d'ali-

mentation, le bandeau de commande, le

plan de travail ou le socle sont endomma-

gés de manière telle que l'intérieur de l'ap-

pareil est accessible.

• Cet appareil n'est pas destiné à être utili-

sé par des enfants ou des personnes

dont les capacités physiques, sensoriel-

les ou mentales, ou le manque d'expérien-

ce et de connaissance les empêchent

d'utiliser l'appareil sans risque lorsqu'ils

sont sans surveillance ou en l'absence

d'instruction d'une personne responsable

qui puisse leur assurer une utilisation de

l'appareil sans danger.

• Empêchez les enfants de jouer avec l'ap-

• Les matériaux d'emballage (par ex. les

films plastiques, le polystyrène) représen-

tent un danger pour les enfants (risque

d'asphyxie) Conservez-les hors de la por-

• Rangez les détergents en lieu sûr, hors

de la portée des enfants.

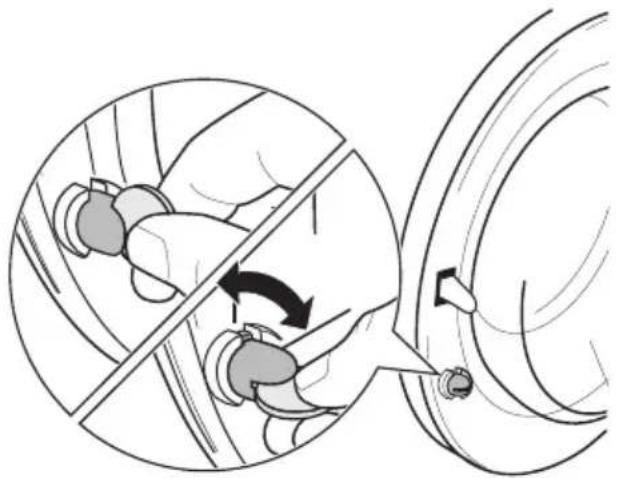

• Assurez-vous que les enfants ou vos ani-

maux domestiques ne pénètrent pas

dans le tambour. Pour empêcher que

des enfants et des animaux domestiques

30 electroluxne pénètrent dans le tambour, l'appareil

est doté d’un dispositif spécial. Pour acti-

ver ce dispositif, tournez le bouton (sans

appuyer) situé à l’intérieur du hublot dans

le sens des aiguilles d’une montre jus-

qu’à ce que la rainure soit horizontale. Si

nécessaire, utilisez une pièce de monnaie.

Pour désactiver ce dispositif et permettre

la fermeture du hublot, tournez le bouton

dans le sens inverse des aiguilles d’une

montre jusqu’à ce que la rainure soit ver-

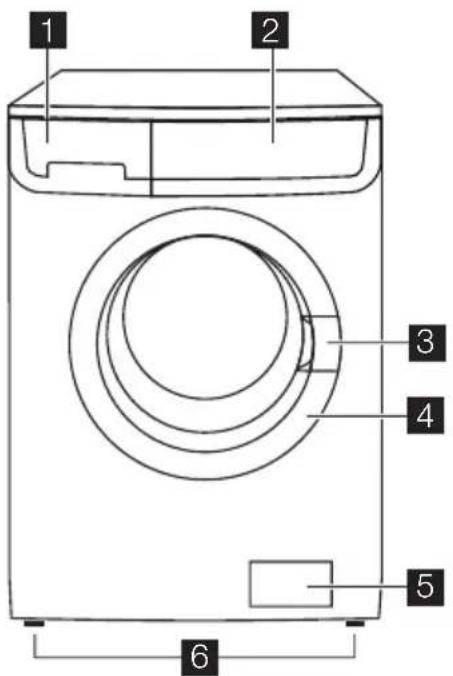

DESCRIPTION DE L'APPAREIL Votre nouvel appareil répond à toutes les exigences de traitement moderne du linge

en économisant l'eau, l'énergie et la lessive. Le nouveau système de lavage permet

d'utiliser toute la lessive et d'économiser l'eau et donc l'énergie.

2 Bandeau de commande

3 Poignée d'ouverture du hublot

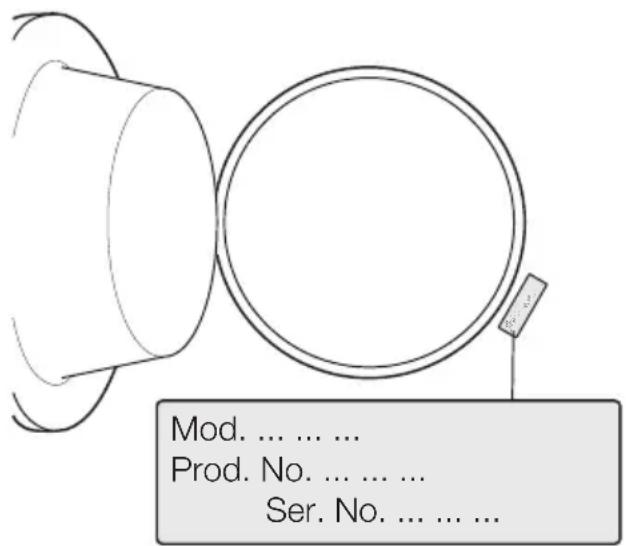

4 Plaque signalétique

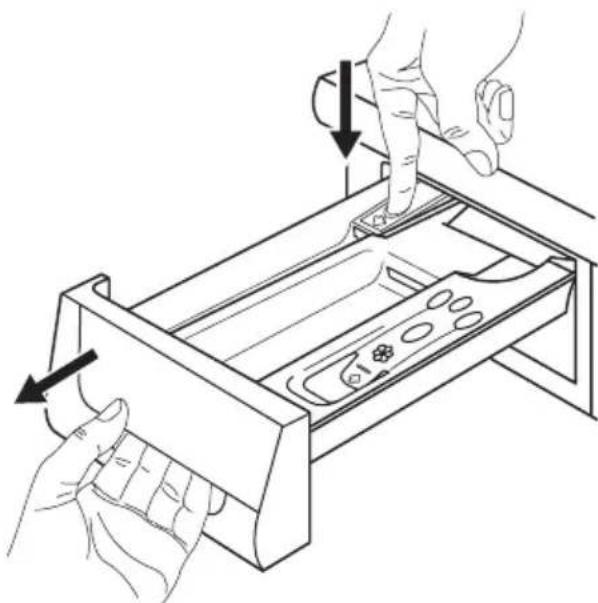

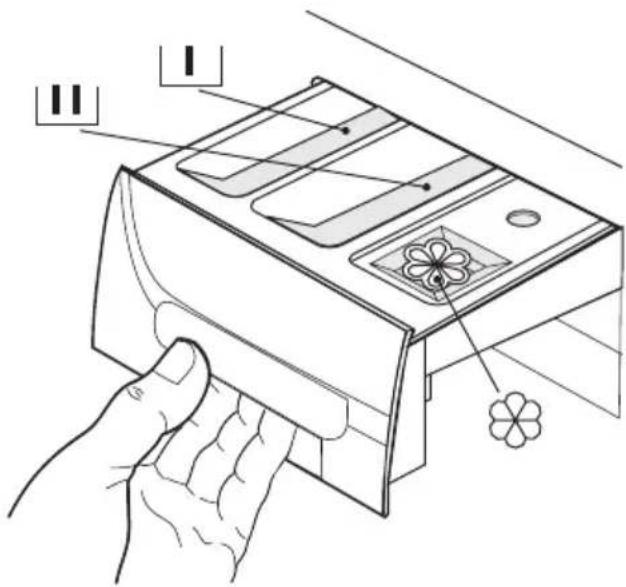

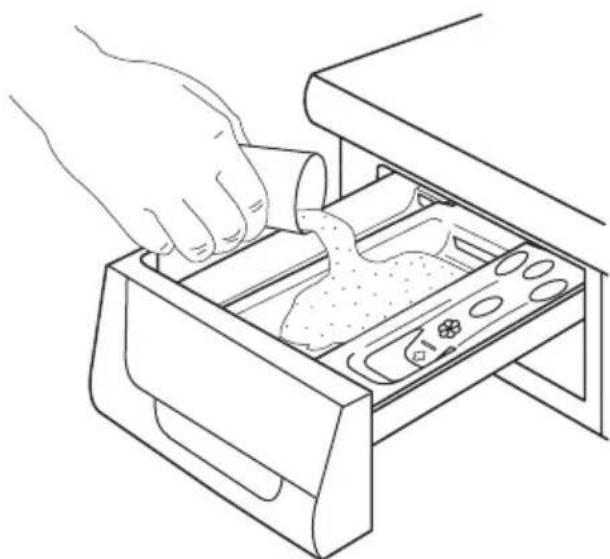

electrolux 31Boîte à produits

Lessive en poudre utilisée pendant le pré-

lavage et le trempage ou détachant utilisé

avec l'option Taches (si disponible). La les-

sive de prélavage et de trempage est ajou-

tée au début du programme de lavage. Le

détachant est ajouté pendant la phase d'ac-

tion contre les taches.

Lessive en poudre ou liquide pour le la-

vage principal. Pour les lessives liquides, ver-

sez-les juste avant le démarrage du pro-

Additifs liquides (assouplissant, amidon).

Respectez le dosage indiqué sur le flacon,

en fonction de la caractéristique de l'assou-

plissant utilisé, normal ou concentré. Ne dé-

passez pas les doses maximales . Par

contre, l'assouplissant ou les additifs d'ami-

don doivent être versés dans le comparti-

ment correspondant avant le démarrage du

programme de lavage.

BANDEAU DE COMMANDE Le bandeau de commande est représenté ci-dessous. Il comporte le sélecteur de pro-

grammes, les touches et l'afficheur. Dorénavant ceux-ci seront signalés tout au long

de la notice par les numéros auxquels ils font référence.

1 Sélecteur de programme

Lavage à l'eau froide

SECURITE ENFANT Sélecteur de programmes

Il vous permet de mettre l'appareil en fonc-

tionnement ou à l'arrêt et/ou de sélection-

Cette touche permet d'augmenter ou de di-

minuer la température de lavage.

En appuyant sur cette touche, vous pouvez

modifier la vitesse d'essorage du program-

me sélectionné ou sélectionner l'option Ar-

En choisissant cette option, l'eau du dernier

rinçage n'est pas évacuée pour ne pas frois-

ser le linge. L'eau doit être vidangée avant

d'ouvrir le hublot. Pour vidanger l'eau, veuil-

lez lire le paragraphe " Fin du programme ".

En choisissant cette option, l'appareil effec-

tue une phase de prélavage avant le lavage

principal. La durée de lavage sera prolon-

gée. Cette option est recommandée pour le

linge particulièrement sale.

Cet appareil est conçu pour consommer

peu d'énergie. S'il est nécessaire de rincer

le linge avec une quantité d'eau supérieure

(Rinçage Plus), sélectionnez cette option.

Le lave-linge effectuera quelques rinçages

supplémentaires. Cette option est recom-

mandée pour les personnes allergiques aux

produits de lessive, et dans les zones où

l'eau est très douce.

En appuyant sur cette touche, le program-

me peut être différé de 30 min, 60 min, 90

min, 2 heures, puis d'heure en heure jus-

qu'à un maximum de 20 heures.

Cette touche permet de lancer ou d'interr-

rompre le programme sélectionné.

À l'aide de ces touches, vous pouvez modi-

fier la durée du programme proposée auto-

matiquement par la machine.

Voyant Hublot verrouillé

Le voyant 9 s'allume lorsque le programme

démarre et indique si le hublot peut être ou-

• le voyant est allumé : le hublot ne peut

pas être ouvert. L'appareil fonctionne ou

est en mode d'arrêt cuve pleine.

• le voyant est éteint : le hublot peut être ou-

vert. Le programme de lavage est termi-

né ou l'eau a été vidangée.

• le voyant clignote : le hublot s'ouvre

electrolux 33Affichage

L'affichage indique les informations suivan-

• Durée du programme sélectionné

Après sélection d'un programme, la du-

rée s’affiche en heures et en minutes (par

exemple 2,05 ). La durée est calculée au-

tomatiquement sur la base de la charge

maximale recommandée pour chaque ty-

pe de textile. Après le démarrage du pro-

gramme, le temps restant est réactualisé

En appuyant sur la touche correspondan-

te, le délai sélectionné apparaît dans la fe-

nêtre d'affichage pendant quelques se-

condes, puis la durée du programme sé-

lectionné s'affiche à nouveau.

En cas d'anomalies de fonctionnement,

des codes d'alarme s'affichent, par exem-

ple : E20 (reportez-vous au chapitre

« Que faire si... »).

Sélection d'option erronée

Si vous sélectionnez une option incompa-

tible avec le programme choisi, le messa-

ge Err s'affiche pendant quelques secon-

des et le voyant rouge de la touche 8 se

Dès que le programme est terminé, trois

zéros clignotants s'affichent, le voyant 9

et le voyant de la touche 8 s'éteignent et

le hublot peut être ouvert.

7.2: Symboles des phases du program-

En sélectionnant le programme de lavage,

les icônes de déroulement du lavage corres-

pondant aux différentes phases constituant

le programme apparaissent en bas de l'affi-

chage. Une fois que vous avez appuyé sur

la touche 8 , seule lesymbole de la phase

en cours reste allumé.

7.3: Phase de chauffe

Au cours du cycle de lavage, la fenêtre d'af-

fichage montre le symbole de température

pour indiquer que l’appareil a entamé la pha-

se de chauffe de l’eau dans la cuve.

7.4: Symboles du niveau de salissure

Lors de la sélection d'un programme, un

symbole, automatiquement proposé par

l'appareil, s'affiche pour indiquer le degré

7.5: Sécurité enfants

au chapitre « Sécurité enfants »).

34 electroluxPREMIÈRE UTILISATION

• Assurez-vous que les raccordements

électriques et hydrauliques sont con-

formes aux instructions d'installation.

• Retirez le bloc en polystyrène et tout

autre matériel se trouvant dans le tam-

• Avant la première utilisation, lancez

un cycle BLANC COULEURS à la

température la plus élevée, sans pla-

cer de linge dans l'appareil, afin d'éli-

miner du tambour et de la cuve les ré-

sidus de matériaux utilisés lors de la

fabrication. Versez 1/2 mesure de les-

sive dans le compartiment de lavage

principal et démarrez le programme.

PERSONNALISATION Signaux sonores

L'appareil est doté d'un dispositif sonore

qui retentit dans les cas suivants :

• en cas d'anomalie de fonctionnement.

Appuyez simultanément sur les touches 4

et 5 pendant environ 6 secondes pour

désactiver le signal sonore (sauf en cas

d'anomalie de fonctionnement). Appuyez

de nouveau sur ces deux touches pour ré-

activer le signal sonore.

Cette option permet d'éviter le départ d'un

programme par inadvertance ou la modifica-

tion d'un programme en cours. Elle reste ac-

tive même si l'appareil n'est pas en fonction-

Il y a deux types de verrouillage :

1. avant d'appuyer sur la touche 8 : il est

alors impossible de démarrer l'appareil.

2. après avoir appuyé sur la touche 8 : il

est alors impossible de modifier une op-

tion ou le programme.

Pour activer ou désactiver cette option, ap-

puyez simultanément sur les touches 5 et 6

pendant environ 6 secondes jusqu'à ce que

apparaisse ou disparaisse de

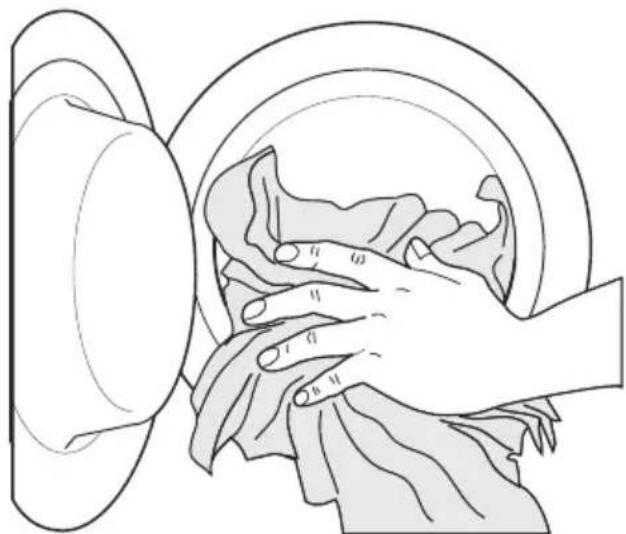

UTILISATION QUOTIDIENNE Chargement du linge

Ouvrez le hublot en tirant avec précaution

vers l'extérieur à l'aide de la poignée. Pla-

cez les articles un à un dans le tambour, en

les dépliant le plus possible. Refermez le hu-

Dosage des produits lessiviels

Tirez la boîte à produits jusqu'à la butée. Do-

sez la lessive en poudre, versez-la dans le

compartiment pour le lavage principal

dans le compartiment correspondant si l'op-

tion/le programme sélectionné l'exige (pour

plus d'informations, voir le chapitre "Boîte à

electrolux 35Versez, le cas échéant, l'assouplissant

dans le compartiment

niveau "MAX"). Fermez doucement la boîte

Sélectionnez le programme souhaité

en tournant le sélecteur sur (1)

Tournez le sélecteur sur le programme sou-

haité. Le lave-linge proposera une tempéra-

ture et sélectionnera automatiquement la va-

leur d'essorage maximum prévue pour le

programme choisi. Vous pouvez modifier

ces valeurs à l'aide des touches correspon-

dantes. Le voyant vert de la touche 8 cli-

Le sélecteur de programmes peut être tour-

né vers la droite ou vers la gauche. Position-

pour réinitialiser le programme/

mettre le lave-linge à l'arrêt.

À la fin du programme, le sélecteur doit

être tourné sur la position

tre l'appareil à l'arrêt.

Attention Si vous tournez le sélecteur

de programmes sur un autre

programme quand le cycle est en

cours, le voyant rouge de la touche 8

clignote trois fois et le message Err

s'affiche pour indiquer l'erreur de

sélection. L'appareil n'effectuera pas le

nouveau programme sélectionné.

Touches des options de programme

Selon le programme, différentes fonctions

peuvent être combinées. Ces dernières doi-

vent être sélectionnées après le choix d'un

programme et avant la sélection de la tou-

Sélectionnez la température en

appuyant sur la touche 2

Lors de la sélection d'un programme, l'ap-

pareil propose automatiquement une tem-

pérature par défaut.

Appuyez sur cette touche par pressions suc-

cessives pour augmenter ou diminuer la tem-

pérature si vous souhaitez que votre linge

soit lavé à une température différente de

celle proposée par le lave-linge.

Réduisez la vitesse d'essorage en

appuyant sur la touche 3

Une fois que vous avez sélectionné le pro-

gramme souhaité, l'appareil propose auto-

matiquement la vitesse d'essorage maxi-

mum autorisée pour ce programme.

Appuyez sur la touche 3 par pressions suc-

cessives pour modifier la vitesse d'essora-

ge, si vous souhaitez que le linge soit esso-

ré à une vitesse différente de celle que vous

propose le lave-linge. Le voyant correspon-

Sélectionnez l'option disponible en

appuyant sur les touches 3, 4 et 5

Selon le programme sélectionné, différentes

fonctions peuvent être combinées. Ces der-

nières doivent être sélectionnées avant d'ap-

puyer sur la touche 8 . Si ces touches sont

actionnées, les voyants correspondants s'al-

36 electroluxLorsqu'une option non compatible est sélec-

tionnée, le voyant rouge de la touche 8 cli-

gnote 3 fois et le message Err apparaît

dans l'afficheur pendant quelques secondes.

Pour plus d'informations sur la compa-

tibilité des programmes de lavage et

des options, consultez le chapitre « Pro-

grammes de lavage ».

Sélectionnez l'option Départ différé en

appuyant sur la touche 6

Avant de lancer le programme, si vous sou-

haitez en différer le départ, appuyez par pres-

sions successives sur la touche 6 pour sé-

lectionner le délai souhaité. Le voyant cor-

respondant s'allume.

Le départ différé sélectionné (jusqu'à 20 heu-

res) apparaît sur la fenêtre d'affichage pen-

dant quelques secondes, puis la durée du

programme apparaît de nouveau.

Vous devez sélectionner cette option après

avoir réglé le programme et avant d'ap-

puyer sur la touche 8 .

Vous pouvez modifier ou annuler le départ

différé à tout moment, avant d'appuyer sur

Sélection du départ différé :

1. Sélectionnez le programme et les op-

2. Sélectionnez l'option Départ différé en

appuyant sur la touche 6 .

3. Appuyez sur la touche 8 :

– l'appareil commence son décompte.

– Le programme se déclenche à l'expi-

ration du départ différé sélectionné.

Annulation du départ différé après la sélec-

tion de la touche 8 :

1. Mettez le lave-linge en PAUSE en appuy-

ant sur la touche 8 .

2. Appuyez une fois sur la touche 6 jus-

qu'à ce que le symbole 0' s'affiche

3. Appuyez de nouveau sur la touche 8

pour lancer le programme.

Important Le délai sélectionné ne peut être

modifié qu'après avoir sélectionné de

nouveau le programme de lavage.

Le départ différé ne peut pas être sélection-

né avec le programme VIDANGE .

Lancez le programme en appuyant sur

Pour lancer le programme sélectionné, ap-

puyez sur la touche 8 , le voyant vert corres-

pondant à la touche 8 cesse de clignoter.

Pour interrompre un programme en cours,

appuyez sur la touche 8 : le voyant vert cli-

Pour faire repartir le programme là où il a

été interrompu, appuyez de nouveau sur la

touche 8 . Si vous avez sélectionné un dé-

part différé, l'appareil commence son dé-

compte. Lorsqu'une option non compatible

est sélectionnée, le voyant rouge de la tou-

che 8 clignote 3 fois tandis que le message

Err s'affiche pendant quelques secondes.

Sélectionnez l'option Time Manager en

appuyant sur les touches 10.

Appuyez par pressions successives sur ces

touches pour prolonger ou écourter la du-

rée du cycle de lavage. L'icône de niveau

de salissure apparaît sur l'affichage pour in-

diquer le degré de salissure choisi. Cette op-

tion peut être sélectionnée uniquement

avec les programmes Coton , Synthéti-

Intensif Pour les articles très

Normale Pour les articles nor-

Quotidien Pour les articles sa-

Éclairage Pour les articles peu

Rapide Pour les articles très

Pour les articles por-

Pour rafraîchir le lin-

Pour rafraîchir très

peu de linge unique-

1) Nous vous conseillons de réduire la charge de linge

(voir le tableau « Programmes de lavage »).

2) Lorsque vous choisissez cette option, le symbole

correspondant apparaît un bref instant et disparaît

electrolux 37Modification d'une option ou d'un

Il est possible de modifier des options d'un

programme en cours avant que l'appareil

Avant d'effectuer un changement, vous de-

vez mettre l'appareil en PAUSE en appuy-

ant sur la touche 8 . Seule l'option Time Ma-

nager ne peut pas être modifiée après le dé-

part du programme. Si vous souhaitez mo-

difier l'option Time Manager, vous devez an-

nuler le programme en cours et effectuer

une nouvelle sélection.

Si le programme est en cours, il n'est pos-

sible de le modifier qu'en le réinitialisant.

Tournez le sélecteur sur

veau programme. Démarrez le nouveau pro-

gramme en appuyant de nouveau sur la tou-

che 8 . L'eau reste dans la cuve.

Interruption d'un programme

Appuyez sur la touche 8 pour interrompre

le programme en cours, le voyant vert cor-

respondant clignote.

Appuyez de nouveau sur la même touche

pour redémarrer le programme.

Annulation d'un programme

Pour annuler un programme en cours, tour-

nez le sélecteur de programmes sur

Vous pouvez à présent sélectionner un nou-

Après le départ du programme (ou pendant

la durée du départ différé) le hublot est ver-

rouillé, si vous devez l'ouvrir, mettez

d'abord l'appareil en PAUSE en appuyant

Au bout de quelques minutes, le voyant 9

s'éteint et vous pouvez ouvrir le hublot.

Si le voyant reste allumé, cela signifie que

l'appareil est en phase de chauffe ou que le

niveau de l'eau est trop élevé. Dans ce cas,

le hublot ne s'ouvre pas. Quoiqu'il en soit,

n'essayez pas de forcer le hublot !

Si vous ne parvenez pas à ouvrir le hublot

mais que cela est absolument nécessaire,

mettez l'appareil à l'arrêt en tournant le sé-

lecteur sur 0 . Au bout de quelques minu-

tes, le hublot pourra être ouvert (Attention

au niveau et à la température de l'eau !) .

Après avoir refermé le hublot, vous devrez

sélectionner de nouveau le programme et

les options et appuyer sur la touche 8 .

À la fin du programme

L'appareil s'arrête automatiquement. Trois

0.00 clignotants s'affichent et le voyant de

la touche 8 s'éteint. Des signaux sonores re-

Si vous avez sélectionné un programme

avec l'option ARRÊT CUVE PLEINE, l'eau

reste dans la cuve à la fin du programme et

le hublot reste verrouillé pour vous rappeler

qu'il faut vidanger l'eau avant d'ouvrir le hu-

Suivez les instructions ci-dessous pour vi-

1. Tournez le sélecteur de programme sur

2. Sélectionnez le programme de vidange

3. Réduisez la vitesse d'essorage, si néces-

saire, en appuyant sur la touche corres-

Appuyez sur la touche 8 .

À la fin du programme, le dispositif de ver-

rouillage du hublot est désactivé et le hublot

peut être ouvert. Tournez le sélecteur de pro-

gramme sur O pour mettre à l'arrêt l'appareil.

Sortez le linge et vérifiez que le tambour est

vide. Si vous ne désirez pas faire une autre

lessive, fermez le robinet d'arrivée d'eau.

Laissez le hublot ouvert pour éviter la forma-

tion de moisissures et l'apparition de mau-

Mode Veille : une fois le programme termi-

né, le système d'économie d'énergie s'acti-

ve au bout de quelques minutes. La lumino-

sité de l'écran est réduite. Pour sortir du mo-

de d'économie d'énergie, il suffit d'appuyer

sur n'importe quelle touche de l'appareil.

CONSEILS UTILES Tri du linge

Suivez les symboles pour l'entretien des tex-

tiles se trouvant sur l'étiquette dont chaque

article est muni et les instructions de lavage

du fabricant. Nous vous conseillons de trier

le linge : d'un côté, le linge résistant pou-

vant supporter un lavage et un repassage

38 electroluxénergétiques, de l'autre, le linge délicat qu'il

convient de traiter avec précaution.

Avant le chargement du linge

Lavez les articles "blancs" et les couleurs sé-

parément. Les articles blancs peuvent per-

dre de leur blancheur au cours du lavage.

Lorsqu'ils sont lavés pour la première fois,

les articles de couleur peuvent perdre de

leur couleur et déteindre sur d'autres pièces

de linge ; ils doivent donc être lavés séparé-

ment la première fois.

Boutonnez les taies d'oreiller, fermez les fer-

metures à glissière et à pression, les cro-

chets. Nouez les ceintures et les rubans.

Traitez les taches tenaces avant le lavage.

Frottez les endroits particulièrement sales à

l'aide d'un détergent ou d'une pâte spécifi-

Apportez un soin tout particulier aux ri-

deaux. Enlevez les crochets ou placez-les

dans une housse ou un filet.

Traitement des taches

Les taches résistantes ne s'éliminent pas

toujours avec de l'eau et de la lessive. Il est

donc conseillé de les traiter avant le lavage.

Sang : traitez les taches fraîches avec de

l'eau froide. Pour les taches sèches, laissez

tremper toute la nuit dans de l'eau mélan-

gée à un produit spécial. Savonnez, frottez

Peinture à l'huile : tamponnez à l'aide

d'un solvant après avoir étalé le vêtement

sur un chiffon propre ; répétez plusieurs fois.

Taches de gras séchées : étalez le vête-

ment sur un chiffon propre et tamponnez

avec de l'essence de térébenthine.

Rouille : utilisez un produit anti-rouille en sui-

vant attentivement les conseils du fabricant.

Pour les vieilles taches, assurez-vous que la

nature du textile supporte le produit.

Taches de moisi : traitez avec un agent

de blanchiment (blancs et couleur bon teint

Herbe : savonnez légèrement, traitez avec

un agent de blanchiment (blancs et couleur

bon teint seulement).

Crayon à bille et colle : imprégnez d'acé-

étalez le vêtement sur un chiffon pro-

Rouge à lèvres : tamponnez à l'acétone

comme ci-dessus et traitez les taches avec

de l'alcool dénaturé. Traitez les marques ré-

siduelles avec un agent de blanchiment.

Vin rouge : faites tremper dans de l'eau et

un produit nettoyant. Rincez et traitez avec

de l'acide acétique ou citrique, puis rincez.

Traitez les marques résiduelles avec un

agent de blanchiment.

Encre : en fonction du type d'encre, imbi-

bez le tissu d'acétone

que ; traitez les marques résiduelles sur les

tissus blancs avec un agent de blanchiment

Cambouis - goudron : étalez un peu de

beurre frais sur la tache, laissez reposer

puis tamponnez avec de l'essence de téré-

Les fabricants de lessive indiquent sur les

emballages la quantité de lessive à utiliser

selon la charge de linge. Conformez-vous

aux doses et aux instructions préconisées

Bien qu'ils soient biodégradables, les déter-

gents contiennent des substances qui, lors-

qu'elles sont utilisées en grandes quantités,

peuvent bouleverser le fragile équilibre de la

Le choix de la lessive dépend du type de tex-

tile (délicats, lainages, coton, etc.), de la cou-

leur, de la température de lavage et du de-

Toutes les marques de lessives courantes

vendues dans le commerce peuvent être uti-

lisées avec cet appareil :

• lessives en poudre pour tous les types de

• lessives en poudre pour les tissus déli-

cats (60°C max) et les lainages

• lessives liquides, de préférence pour les

programmes de lavage à températures

peu élevées (60°C max.) pour tous les ty-

pes de tissus, ou lessives spéciales pour

les lainages uniquement.

La lessive et les additifs doivent être versés

dans les compartiments correspondants de

la boîte à produits avant le démarrage du

Pour les lessives liquides, sélectionnez un

programme sans prélavage.

2) ne pas utiliser d'acétone sur de la soie artificielle,

electrolux 39L'appareil comprend un système de recircu-

lation qui permet une utilisation optimale

des lessives concentrées.

Conformez-vous aux doses préconisées

par le fabricant sans dépasser le niveau

«MAX» du bac à lessive .

Dosage des produits lessiviels et

Le type et la quantité de lessive à utiliser va-

rie en fonction de la charge de linge à laver,

du type de textile, du degré de salissure et

de la dureté de l'eau.

Suivez les instructions du fabricant concer-

nant les quantités à utiliser.

Utilisez moins de lessive si :

• vous lavez peu de linge

• le linge n'est pas très sale

• vous constatez qu'il y a trop de mousse

Degrés de dureté de l'eau

L'eau a plusieurs degrés de dureté. Vous ob-

tiendrez le degré de dureté de votre eau en

contactant la compagnie de distribution

d'eau de votre région ou tout autre service

compétent. En cas de dureté d'eau moyen-

ne ou élevée, nous recommandons d'ajou-

ter de l'adoucissant en suivant les instruc-

tions du fabricant. Si le degré de dureté de

l'eau est peu élevé, adaptez la quantité de

PROGRAMMES DE LAVAGE Programme

Température maximum et minimum

Description du cycle

Vitesse d’essorage maximum

Lavage principal - Rinçages

Vitesse d'essorage maximum : 1600 tr/min

Charge max. 7 kg – Charge réduite 3,5 kg

Coton blanc et couleur (articles normalement sales).

Lavage principal - Rinçages

Vitesse d'essorage maximum : 900 tr/min

Charge max. 3,5 kg – Charge réduite 2 kg

Textiles synthétiques ou mélangés : sous-vête-

ments, vêtements couleurs, chemises irrétrécissables,

Lavage principal - Rinçages

Vitesse d'essorage maximum : 700 tr/min

Charge max. 3,5 kg – Charge réduite 2 kg

Tissus délicats : acrylique, viscose, polyester.

ARRÊT CUVE PLEINE VOORWAS-PRELA-

Température maximum et minimum

Description du cycle

Vitesse d’essorage maximum

Wol/Laine - Handwas/Lavage à la main

Lavage principal - Rinçages

Vitesse d'essorage maximum : 900 tr/min

Programme de lavage pour la laine lavable en machi-

ne ainsi que pour les lainages et les tissus délicats la-

vables à la main (portant le symbole « lavage à la main »).

un article seul ou volumineux peut provoquer un

balourd. Si l’appareil n'effectue pas la dernière

phase d'essorage, ajoutez du linge, répartissez-

le manuellement, puis sélectionnez le programme

Vitesse d'essorage maximum : 900 tr/min

Ce programme convient aux articles très délicats, com-

me la lingerie, les soutiens-gorge et les sous-vête-

ments. La vitesse d'essorage maximum est automati-

Vitesse d'essorage maximum : 1600 tr/min

Ce programme permet de rincer et d'essorer des vête-

ments en coton qui ont été lavés à la main. Pour inten-

sifier l'action de rinçage, sélectionnez l'option Rinçage

Plus. L'appareil effectuera quelques rinçages supplé-

Pour évacuer l'eau du dernier rinçage des program-

mes qui prennent fin alors que de l'eau se trouve en-

Centrifugeren - Essorage

Vitesse d'essorage maximum : 1600 tr/min

Essorage séparé pour les vêtements lavés à la main et

après les programmes utilisés avec l'option Anti-frois-

sage. Vous pouvez choisir la vitesse d’essorage à l’ai-

de de la touche correspondante, en fonction des texti-

Température maximum et minimum

Description du cycle

Vitesse d’essorage maximum

Vitesse d'essorage maximum : 1600 tr/min

Coton blanc et couleur bon teint

Ce programme peut être sélectionné pour les articles

en coton peu ou normalement sales. La température

est réduite et la durée de lavage prolongée. Ce pro-

gramme permet donc d’obtenir un lavage efficace

tout en réalisant des économies d’énergie.

Vitesse d'essorage maximum : 1200 tr/min

Avec ce programme, il est possible de laver des arti-

cles en jeans, tels que les pantalons, chemises ou ves-

tes, mais aussi des articles en jersey réalisés dans des

matières haute technologie. (L'option Rinçage Plus

est automatiquement activée).

Vitesse d'essorage max. de 900 tr/min

Cycle de lavage pour chemises légèrement sales.

Vitesse d'essorage maximum : 700 tr/min

Programme spécial pour une seule couverture ou du-

vet synthétique lavable.

Cycle de lavage court idéal pour le linge qui a unique-

ment besoin d'être rafraîchi.

SORAGE ARRÊT CUVE PLEINE

Température maximum et minimum

Description du cycle

Vitesse d’essorage maximum

Lavage à froid très économe en énergie pour le linge

peu sale en coton, en tissus synthétiques ou mélan-

gés. Ce programme exige l'emploi d'une lessive acti-

En cas de température d'arrivée d'eau inférieure

à 6° C, l'appareil effectue une brève phase de

chauffage. Le produit de lavage doit être utilisé

avec une boule doseuse fournie ou appropriée

(utilisez la quantité de produit de lavage recom-

mandée par le fabricant).

SORAGE ARRÊT CUVE PLEINE EXTRA SPOELEN -

/ ARRÊT Pour annuler un programme en cours ou mettre l'ap-

1) Si vous sélectionnez l'option COURT ou Super COURT à l'aide de la touche correspondante 10 , nous vous

conseillons de réduire la charge maximale comme indiqué. La charge à pleine capacité est possible, mais elle

n'offre pas les mêmes résultats de lavage. Si vous sélectionnez l'option Rafraîchir ou Rafraîchir Plus, nous vous

conseillons de réduire davantage la charge.

2) Si vous utilisez des lessives liquides, sélectionnez un programme sans PRÉLAVAGE (VOORWAS-PRELAVAGE).

ENTRETIEN ET NETTOYAGE Avertissement Vous devez

débrancher l'appareil du réseau

électrique avant toute opération de

nettoyage ou d'entretien.

Détartrage de l'appareil

L'eau du robinet contient du calcaire. Toute-

fois, il n'est généralement pas nécessaire

de détartrer l'appareil si le produit lessiviel

est bien dosé. Si le détartrage s'impose, uti-

lisez un produit spécifique qui ne soit pas

corrosif, spécialement conçu pour les lave-

linge, que vous pourrez vous procurer dans

le commerce. Respectez le dosage indiqué

Laissez le hublot entrouvert après chaque

utilisation. Ceci empêchera la formation de

moisissures et de mauvaises odeurs à l'inté-

rieur de l'appareil et permettra d'aérer la cu-

Les lavages à basse température peuvent

provoquer l'accumulation de résidus à l'inté-

Nous vous conseillons d'effectuer un lavage

d'entretien régulier.

Pour lancer un lavage d'entretien :

• Le tambour doit être vide.

• Sélectionnez le programme de lavage

pour coton le plus chaud.

• Utilisez une mesure de lessive normale,

un type de poudre ayant des propriétés

Nettoyez-la à l'eau savonneuse. Rincez et

séchez soigneusement.

Important N'utilisez jamais d'alcool, de

produits abrasifs ou caustiques.

electrolux 43Nettoyage du bac à produits

Le bac à produits doit être nettoyé régulière-

Les compartiments à lessive et à produits

additifs doivent faire l'objet d'un nettoyage

Sortez-le de son logement en appuyant sur

le taquet de sécurité, et tirez-le vers vous

Lavez-le sous l'eau courante pour éliminer

les résidus de poudre.

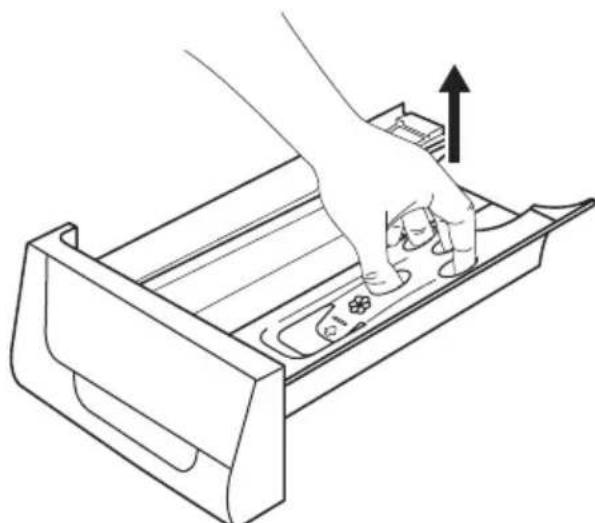

Pour faciliter le nettoyage, la partie supérieu-

re du compartiment réservé à l'additif doit

être enlevée. Nettoyez tous les éléments

sous l'eau courante.

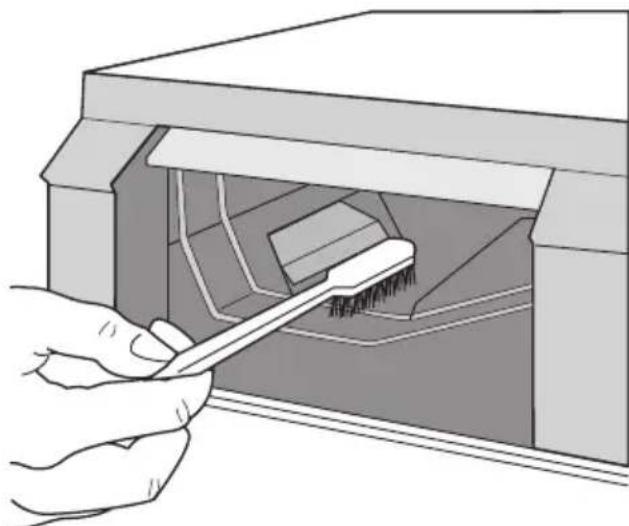

Nettoyez les différents compartiments à l'ai-

Des corps étrangers sujets à la rouille dans

le linge ou bien l'eau ferrugineuse du robi-

net peuvent provoquer des dépôts de rouil-

Important Ne nettoyez pas le tambour

avec des produits de détartrage acides,

des produits abrasifs contenant du chlore

ou avec une paille de fer.

1. Éliminez les dépôts de rouille à l'intérieur

du tambour avec un produit de nettoya-

ge pour acier inoxydable.

2. Effectuez un cycle de lavage sans linge

pour éliminer les résidus de produits de

Programme : bref programme pour Co-

ton à température maximale auquel

vous devez ajouter environ le quart

d'une dose de lessive.

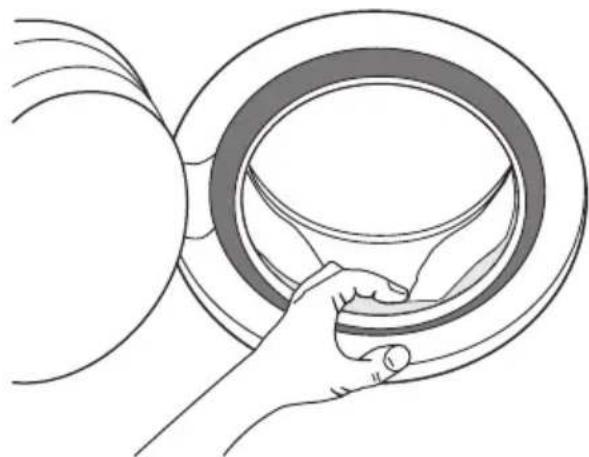

Contrôlez régulièrement qu'il n'y ait pas de

corps étrangers dans le joint d'étanchéité

44 electroluxPompe de vidange

La pompe doit être contrôlée régulièrement

• l'appareil ne vidange pas ou n’essore pas ;

• l'appareil fait un bruit inhabituel pendant

la vidange en raison d'un blocage de la

pompe par des objets tels que des épin-

gles de sûreté, pièces de monnaie, etc. ;

• un problème a été détecté avec l'évacua-

tion d'eau (pour plus de détails, reportez-

vous au chapitre « Que faire si… »).

Avertissement Avant d'ouvrir le volet

de la pompe, mettez l'appareil à l'arrêt

et débranchez-le de la prise.

Procédez comme suit :

1. Débranchez l’appareil.

2. Si nécessaire, attendez que l’eau refroi-

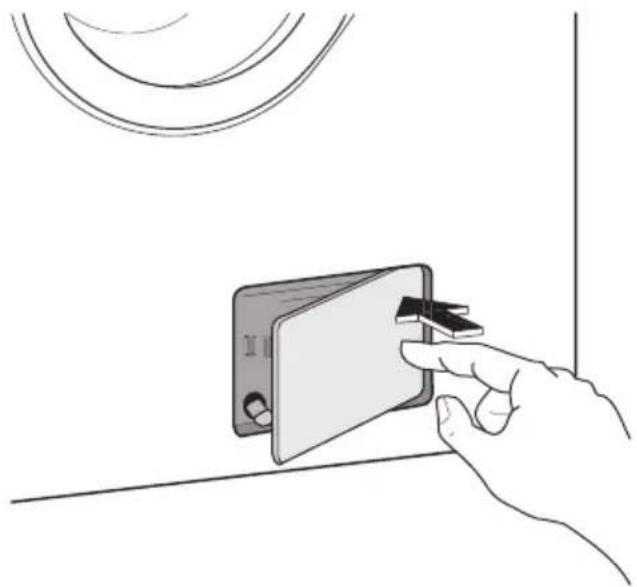

3. Ouvrez le volet de la pompe.

4. Placez un récipient sur le sol à proximi-

té de la pompe pour recueillir l'eau qui

pourrait éventuellement en sortir.

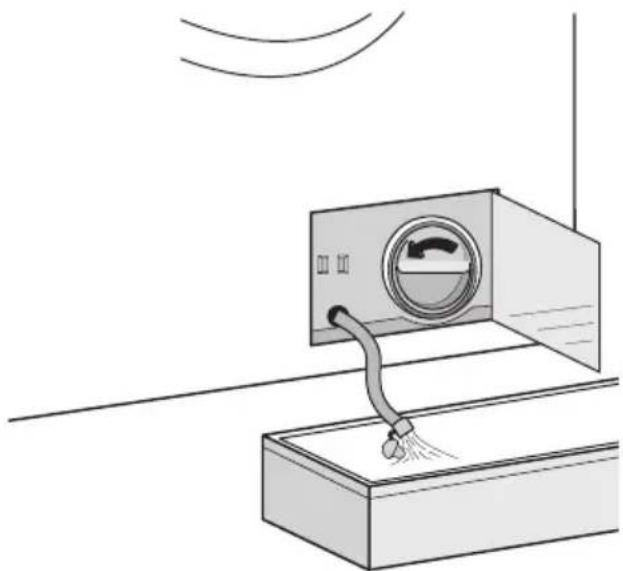

5. Sortez le petit tuyau d'évacuation de

son siège, placez-le dans le récipient et

6. Quand l’eau ne sort plus, dévissez et en-

levez le filtre de la pompe en le tournant

dans le sens inverse des aiguilles d'une

montre. Utilisez des pinces si besoin

est. Conservez toujours à portée de

main un chiffon pour essuyer l’eau qui

s’écoule de la pompe lors du retrait du

Nettoyez le filtre sous l'eau courante

pour éliminer toute trace de peluches.

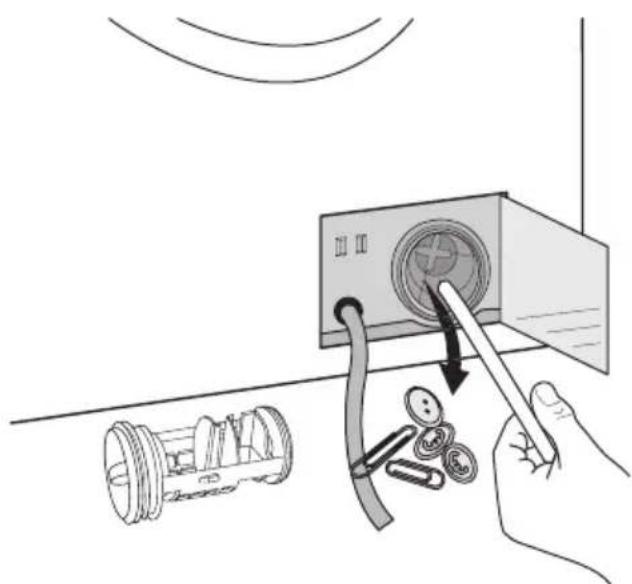

7. Enlevez les corps étrangers et les pelu-

ches du filtre et de la turbine de la pom-

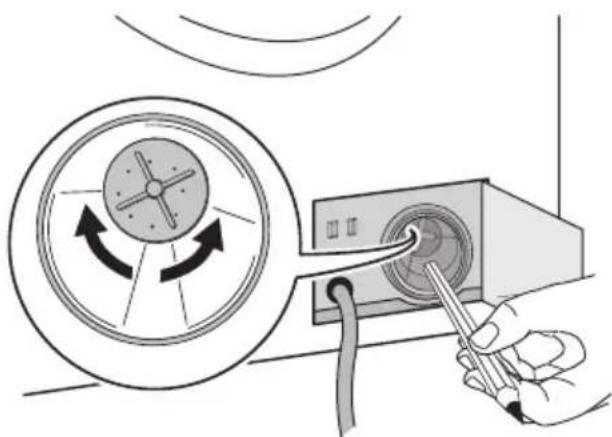

electrolux 458. Vérifiez attentivement que la turbine de

la pompe tourne (elle tourne par à-

coups). Si elle ne tourne pas, veuillez

contacter votre service après-vente.

9. Replacez le bouchon sur le petit tuyau

d’évacuation et remettez-le en place.

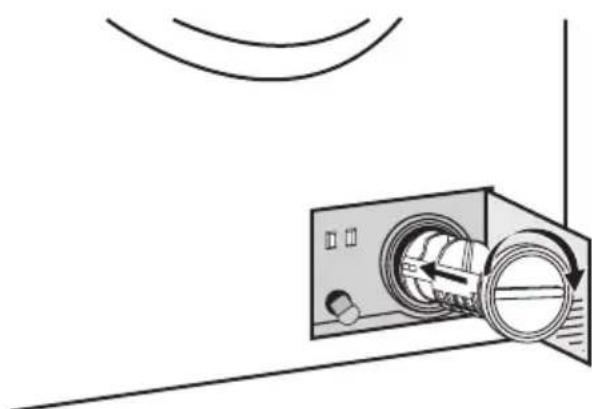

10. Replacez le filtre dans la pompe en l'in-

sérant correctement dans les glissières

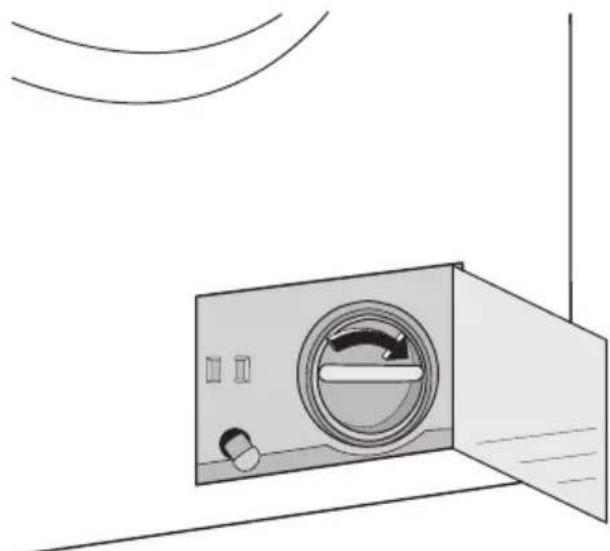

prévues à cet effet. Vissez fermement

le filtre de la pompe en le tournant dans

le sens des aiguilles d'une montre.

11. Fermez le volet.

Lorsque l’appareil fonctionne et selon le pro-

gramme sélectionné, la pompe peut conte-

nir de l’eau chaude.

Ne retirez jamais le couvercle de la pompe

pendant un cycle de lavage ; attendez tou-

jours que le cycle soit terminé et que l’appa-

reil soit vide. Lors de la remise en place du

couvercle, refixez-le avec soin pour éviter

une fuite et empêcher les enfants de le retirer.

Nettoyage des filtres du tuyau d'arrivée

Si l'eau est très dure ou contient des traces

de dépôts de calcaire ou si vous remarquez

que l'appareil prend plus de temps à se rem-

plir, le filtre est peut-être obstrué. Il est

donc recommandé de le nettoyer de temps

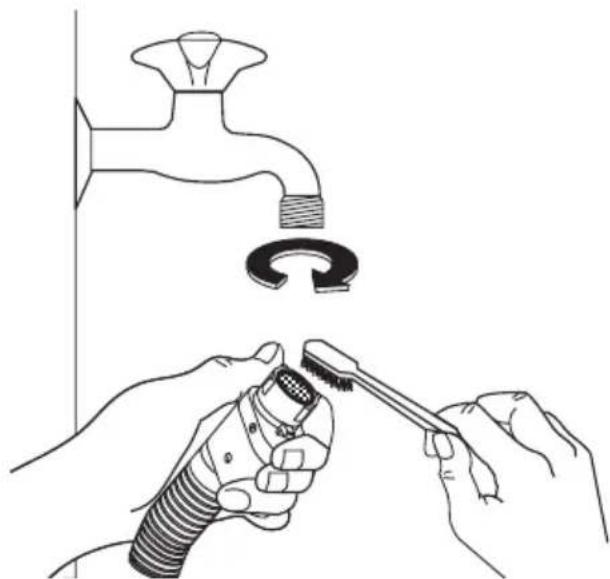

1. Fermez le robinet d'arrivée d'eau.

2. Dévissez l'embout du tuyau d'arrivée.

3. Nettoyez le filtre du tuyau à l'aide d'une

46 electrolux4. Revissez correctement le tuyau sur le ro-

5. Dévissez le tuyau de l'appareil. Conser-

vez à portée de main un chiffon pour es-

suyer l'eau qui s'écoule de la pompe.

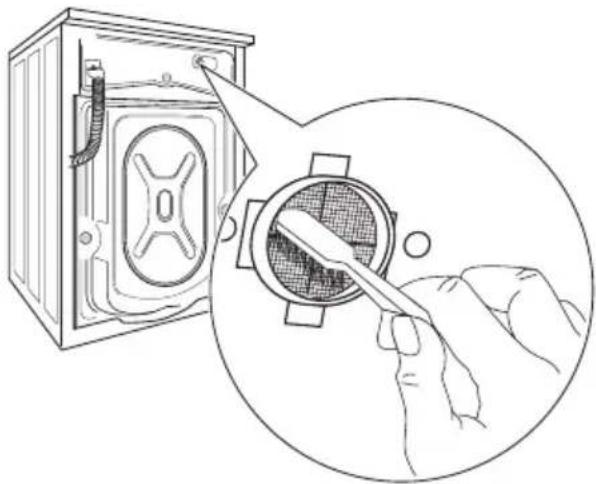

6. Nettoyez le filtre du robinet à l'aide

d'une petite brosse dure ou d'un chiffon.

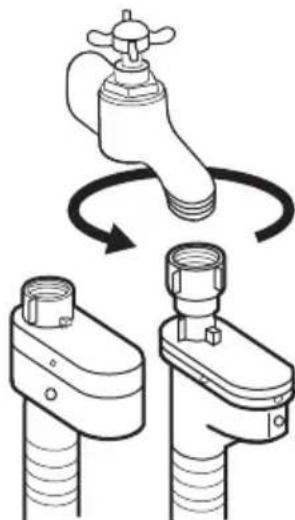

7. Revissez le tuyau sur l'appareil et véri-

fiez le raccordement.

8. Ouvrez le robinet d'arrivée d'eau.

Si l'appareil ne vidange pas, procédez de la

façon suivante pour évacuer l'eau :

1. débranchez l'appareil ;

2. fermez le robinet d'arrivée d'eau ;

3. si nécessaire, attendez que l'eau refroi-

4. ouvrez le volet de la pompe ;

5. posez un récipient sur le sol, sortez et

placez l'extrémité du petit tuyau d'éva-

cuation dans le récipient. Enlevez le bou-

chon. L'eau s'écoulera par gravité dans

le récipient. Lorsque le récipient est

plein, rebouchez le tuyau. Videz le réci-

pient. Répétez l'opération jusqu'à ce

que l'eau cesse de sortir ;

6. nettoyez la pompe si nécessaire, com-

me décrit plus haut ;

7. remettez le petit tuyau d'évacuation à sa

place après l'avoir bouché ;

8. vissez le couvercle de la pompe et fer-

Précautions contre le gel

Si votre appareil est exposé à des tempéra-

tures inférieures à 0 °C, prenez les précau-

1. Débranchez l'appareil. Fermez le robinet

d'arrivée d'eau et dévissez le tuyau du

2. Placez l'extrémité du petit tuyau d'éva-

cuation et du tuyau d'arrivée d'eau dans

une cuvette placée au sol, et laissez

3. Revissez le tuyau d'arrivée d'eau au ro-

binet et remettez le tuyau d'évacuation

à sa place, après l'avoir bouché.

De cette façon, l'eau restée dans les tuyaux

sera évacuée, évitant ainsi la formation de

gel et l'endommagement de l'appareil.

Pour faire fonctionner de nouveau votre ap-

pareil, assurez-vous qu'il est installé dans

un local où la température est supérieure à

Important Chaque fois que l'eau est

évacuée au moyen du petit tuyau

d'évacuation, vous devez verser 2 litres

d'eau dans le compartiment de lavage de la

boîte à produits et sélectionner le

programme vidange. Cela activera l'éco

clapet , évitant qu'une certaine quantité de

lessive reste inutilisée lors du prochain

EN CAS D'ANOMALIE DE FONCTIONNEMENT Nous vous recommandons vivement de fai-

re les vérifications suivantes sur votre appa-

electrolux 47reil avant d'appeler votre service après-ven-

te. Il se peut que le problème soit simple et

que vous puissiez y remédier vous-même.

En cours de fonctionnement, il est possible

que le voyant rouge de la touche 8 cligno-

te, qu'un des codes d'alarme suivants s'af-

fiche et que des signaux sonores retentis-

sent toutes les 20 secondes pour indiquer

: problème d'arrivée d'eau.

: problème d'évacuation d'eau.

Après avoir éliminé le problème, appuyez

sur la touche 8 pour redémarrer le program-

me. Si le problème persiste malgré toutes

les vérifications, contactez votre service

Anomalie Cause possible/Solution

Le lave-linge ne démarre

Le hublot n'est pas fermé.

• Fermez correctement le hublot.

L'appareil n'est pas correctement branché.

• Branchez l'appareil.

La prise n'est pas alimentée.

• Vérifiez votre installation électrique domestique.

Le fusible de l'installation électrique a disjoncté.

• Remplacez le fusible.

Le sélecteur n'a pas été correctement positionné et la touche 8

n'a pas été enfoncée.

• Tournez le sélecteur et appuyez de nouveau sur la touche 8 .

Le départ différé a été sélectionné.

• Si le linge doit être lavé immédiatement, annulez le départ différé.

La Sécurité enfants a été activée.

• Désactivez la Sécurité enfants.

L'appareil n'est pas appro-

Le robinet d'arrivée d'eau est fermé.

• Ouvrez le robinet d'arrivée d'eau.

Le tuyau d'arrivée d'eau est écrasé ou plié.

• Vérifiez le raccordement du tuyau d'arrivée d'eau.

Le filtre du tuyau d'arrivée d'eau est obstrué.

• Nettoyez le filtre du tuyau d'arrivée d'eau.

Le hublot n'est pas correctement fermé.

• Fermez correctement le hublot.

L'appareil se remplit d'eau

mais vidange immédiate-

La crosse de vidange est positionnée trop bas.

• Veuillez vous reporter au paragraphe du chapitre "Vidange de

L'appareil ne vidange pas

et/ou n'essore pas :

Le tuyau de vidange est écrasé ou plié.

• Vérifiez le raccordement du tuyau de vidange.

La pompe de vidange est obstruée.

• Nettoyez la pompe de vidange.

Vous avez sélectionné une option ou un programme qui prévoit de

garder l'eau dans la cuve à la fin du programme ou qui élimine les

• Sélectionnez le programme de vidange ou d'essorage.

Le linge n'est pas correctement réparti dans le tambour.

• Répartissez le linge dans le tambour.

48 electroluxAnomalie Cause possible/Solution

Il y a de l'eau au pied de l'ap-

Vous avez utilisé trop de lessive ou une lessive qui n'est pas adap-

tée au lavage en machine (trop de mousse).

• Réduisez la quantité de lessive ou utilisez une lessive plus adap-

Vérifiez que les raccordements des tuyaux d'arrivée sont étan-

ches. Il n'est pas toujours facile de voir si de l'eau s'écoule le long

du tuyau ; vérifiez s'il est mouillé.

• Vérifiez le raccordement du tuyau d'arrivée d'eau.

Le tuyau de vidange ou d'alimentation est endommagé.

• Remplacez-le si nécessaire.

Le bouchon du petit tuyau d'évacuation n'a pas été remis en pla-

ce ou bien le filtre n'a pas été revissé correctement après le net-

• Rebouchez le petit tuyau d'évacuation ou revissez le filtre à fond.

Les résultats de lavage ne

sont pas satisfaisants :

Vous avez utilisé trop peu de lessive ou une lessive qui ne convient

pas au lavage en machine.

• Augmentez la quantité de lessive ou utilisez une autre lessive

Les taches tenaces n'ont pas été préalablement traitées.

• Utilisez des produits vendus dans le commerce pour traiter les

Vous avez sélectionné un programme ou une température de lava-

• Vérifiez d'avoir sélectionné la bonne température ou le bon pro-

Il y a trop de linge.

• Réduisez la charge.

Le hublot ne s'ouvre pas :

Le programme n'est pas terminé.

• Attendez la fin du cycle de lavage.

Le dispositif de verrouillage du hublot n'est pas désactivé.

Attendez que le voyant

Il y a de l'eau dans le tambour.

• Sélectionnez le programme de vidange ou d'essorage pour éva-

L'appareil vibre ou est bruy-

Vous n'avez pas retiré l'emballage ou les dispositifs de protection

utilisés pour le transport.

• Vérifiez la bonne installation de l'appareil.

Vous n'avez pas réglé les pieds

• Vérifiez que l'appareil est de niveau.

Le linge n'est pas correctement réparti dans le tambour.

• Répartissez le linge dans le tambour.

Il y a trop peu de linge dans le tambour.

• Chargez plus de linge.

L'essorage démarre tardive-

ment ou l'appareil n'essore

Le dispositif de sécurité anti-balourd électronique s'est activé par-

ce que le linge n'est pas bien réparti dans le tambour. Pour mieux

répartir le linge, le tambour effectue des rotations dans les deux

sens, et ce jusqu'à ce qu'il n'y ait plus de balourd. Ensuite, l'appa-

reil procèdera normalement à l'essorage. Cependant, si au bout

de 10 minutes, la charge n'est toujours pas correctement répartie,

l'essorage final n'a pas lieu. Dans ce cas, répartissez la charge ma-

nuellement, puis sélectionnez le programme d'essorage.

• Répartissez le linge dans le tambour.

La charge est trop petite.

• Ajoutez d'autres articles, répartissez la charge manuellement,

puis sélectionnez le programme d'essorage.

electrolux 49Anomalie Cause possible/Solution

L'appareil fait un bruit inha-

L'appareil est équipé d'un moteur qui, par rapport aux moteurs tra-

ditionnels, émet un bruit particulier. Ce nouveau moteur permet un

démarrage en douceur lors de l'essorage et une répartition plus uni-

forme du linge dans le tambour, ainsi qu'une stabilité accrue de

On ne voit pas d'eau dans

Les machines fabriquées selon des technologies modernes fonc-

tionnent de façon beaucoup plus économique, en utilisant moins

d'eau que les anciens modèles, sans que cela n'affecte les perfor-

Si vous ne pouvez pas identifier ou résou-

dre le problème, contactez le service après-

vente. Lorsque vous appelez le service

après-vente, indiquez le modèle, le numéro

de série et de produit et la date d'achat de

l’appareil : le service après-vente a besoin

de ces informations.

CARACTÉRISTIQUES TECHNIQUES Dimensions Largeur

Branchement électrique

Tension - Puissance totale - Fu-

Les informations concernant le branchement électrique figurent

sur la plaque signalétique apposée sur le bord intérieur du hublot

Pression de l'eau d'alimentation Minimale

tez-vous à l'afficha-

Programme coton éco-

Synthétiques 40 0.55 51

Laine/Lavage main 30 0.25 58

1) Le programme « Coton économie d'énergie » à 60 C pour une charge de 7 kg est le programme de référence

pour les données de l'étiquette d'énergie, conformément aux normes CEE 92/75.

Les données de consommation qui figurent dans le tableau sont fournies à titre indica-

tif, car elles peuvent varier en fonction de la quantité et du type de linge, de la tempéra-

ture d'arrivée de l'eau ainsi que de la température ambiante. Elles se réfèrent à la tem-

pérature la plus élevée pour chaque programme.

INSTALLATION Déballage

Avant la première utilisation de l'appareil, re-

tirez tous les dispositifs de protection et l'em-

ballage utilisés pour le transport.

Conservez ces dispositifs de protection afin

qu'ils puissent être remontés pour tout au-

tre transport de l'appareil.

1. Après avoir enlevé les protections de

transport, appuyez avec soin sur la par-

tie arrière de l’appareil pour retirer le

bloc en polystyrène qui constitue le so-

2. Redressez l'appareil et retirez la fixation

du câble d'alimentation électrique et du

tuyau de vidange placée à l’arrière de

3. Desserrez les trois vis.

electrolux 514. Faites glisser délicatement les goujons

en plastique correspondants.

5. Ouvrez le hublot et enlevez le bloc en po-

lystyrène fixé sur le joint du hublot.

6. Bouchez le petit trou supérieur et les

deux gros orifices à l'aide des bouchons

en plastique fournis dans la pochette

contenant la notice d'utilisation.

Placez l'appareil sur un sol plat et dur. Veil-

lez à ce que la circulation d'air autour de l'ap-

pareil ne soit pas entravée par des moquet-

tes, tapis etc. Veillez à ce que l'appareil ne

touche pas le mur ou les autres meubles de

la cuisine. Procédez à la mise à niveau de

l'appareil en relevant ou en abaissant les

pieds. La vis autobloquante des pieds peut

rendre leur réglage difficile, mais l'appareil

DOIT être à niveau et bien calé. Le cas

échéant, vérifiez le niveau avec un niveau à

bulle. Utilisez une clé pour l'ajuster le cas

échéant. Une mise à niveau correcte évite

52 electroluxles vibrations, le bruit ou des déplacements

de l'appareil au cours de son fonctionne-

Attention Ne placez jamais de cales

en carton, en bois ou autre sous

l'appareil pour compenser l'irrégularité

Le tuyau d'alimentation livré avec l'appareil

se trouve dans le tambour. N'utilisez jamais

pour le raccordement un tuyau déjà utilisé

Important Cet appareil est conçu pour

être raccordé à l'eau froide.

1. Ouvrez le hublot et sortez le tuyau.

2. Branchez le tuyau d'alimentation à l'ap-

pareil. Ne raccordez jamais le tuyau d'ar-

rivée d'eau verticalement. Orientez le

tuyau en angle vers la direction (droite

ou gauche) la plus proche du robinet de

3. Pour ajuster l'orientation du raccord du

tuyau d'alimentation, dévissez la bague

de serrage placée à l'arrière de l'appa-

reil. Après avoir positionné le tuyau d'ali-

mentation, veillez à revisser correcte-

ment la bague de serrage pour éviter tou-

4. Vissez le raccord du tuyau d'alimenta-

tion sur le nez fileté du robinet d'arrivée

d'eau (20 x 27). Utilisez toujours le tuyau

livré avec l'appareil. Vissez correctement

pour éviter toute fuite.

Le tuyau d'alimentation ne doit pas être ral-

longé. S'il est trop court et que vous ne sou-

haitez pas déplacer le robinet, vous devrez

acheter un nouveau tuyau conçu pour ce ty-

Dispositif d'arrêt de l'eau

Le tuyau d'alimentation est équipé d'un dis-

positif de protection contre les dégâts des

eaux. Si le tuyau inférieur devait se détério-

electrolux 53rer à cause d'une usure naturelle, ce dispo-

sitif bloquera l'arrivée d'eau à l'appareil. Ce

défaut est signalé par l'apparition d'un sec-

teur rouge dans la fenêtre " A " . Dans ce

cas, fermez le robinet d'arrivée d'eau et ap-

pelez un service après-vente.

L'extrémité du tuyau de vidange peut être

positionnée de trois façons.

• Sur le bord d'un lavabo à l'aide d'un gui-

de en plastique livré avec l'appareil. Dans

ce cas, assurez-vous que l'extrémité du

tuyau ne peut pas être décrochée lors-

que l'appareil est en cours de vidange. A

cet effet, vous pouvez fixer le tuyau au ro-

binet à l'aide d'une ficelle ou le fixer au mur.

• Dans un conduit de vidange (ou dans

une dérivation de la vidange d'un la-

vabo). Le branchement doit être prévu à

une hauteur minimale de 60 cm du sol.

• Un conduit d'évacuation à une hau-

teur minimale de 60 cm et maximale de

90 cm. Il est indispensable de prévoir une

entrée d'air à l'extrêmité du tuyau de vi-

dange pour éviter tout siphonnage éven-

tuel. En outre, le tuyau de vidange ne de-

vra former aucun coude. Il devra être pla-

cé au niveau du sol, la crosse devra se

trouver à la hauteur indiquée précédem-

Le tuyau de vidange peut être allongé jusqu'à 4 mètres maximum. Un tuyau de vidange

supplémentaire et un raccord sont disponibles auprès de votre service après-vente. L'inob-

servation de ces règles pourrait entraîner un fonctionnement anormal de votre appareil.

BRANCHEMENT ÉLECTRIQUE Les informations concernant le branche-

ment électrique figurent sur la plaque signa-

létique apposée sur le bord intérieur du hu-

Vérifiez que le compteur de l'abonné et les

fusibles peuvent supporter l'intensité absor-

bée par la machine compte tenu des autres

appareils électriques branchés.

54 electroluxBranchez l'appareil sur une prise

Le fabricant décline toute

responsabilité en cas de dommage

ou blessure, suite au non-respect

des consignes de sécurité

mentionnées dans ce chapitre.

L'appareil une fois installé, assurez-

vous que le câble d'alimentation

est facilement accessible.

Le remplacement du câble

d'alimentation de l'appareil doit

être effectué par le service après-

vente de votre magasin vendeur.

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Le symbole sur le produit ou son

emballage indique que ce produit ne peut

être traité comme déchet ménager. Il doit

être remis au point de collecte dédié à cet

effet (collecte et recyclage du matériel

électrique et électronique).

En procédant à la mise au rebut de

l'appareil dans les règles de l’art, nous

préservons l'environnement et notre

sécurité, s’assurant ainsi que les déchets

seront traités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage

de ce produit, veuillez prendre contact avec

les services de votre commune ou le

magasin où vous avez effectué l'achat.

Matériaux d'emballage

Tous les matériaux marqués du symbole

Vous pouvez les déposer dans des conte-

neurs de collecte adaptés pour qu'ils puis-

Conseils écologiques

Pour réaliser des économies d'eau et d'éner-

gie, et ainsi contribuer à la protection de l'en-

vironnement, nous vous recommandons de

respecter les conseils suivants :

• Le linge normalement sale ne nécessite

pas de prélavage : vous réaliserez des

économies de lessive, d'eau et de temps

(l'environnement s'en trouvera également

• L'appareil fonctionne de manière plus éco-

nomique s'il est rempli à pleine capacité

en veillant toutefois à ne pas surcharger

• Les taches et les petites salissures peu-

vent être éliminées au moyen d'un pré-

traitement adéquat ; le linge peut alors

être lavé à une température plus basse.

• Dosez la lessive en fonction de la dureté

de l'eau, du degré de salissure des arti-

cles ainsi que de la charge de linge à laver.

electrolux 55132941060-A-292010
