GEBRUIKSAANWIJZING EWF167440W ELECTROLUX

EWF 167440 WElectrolux. Thinking of you.

Ga voor meer van onze ideeën naar www.electrolux.com

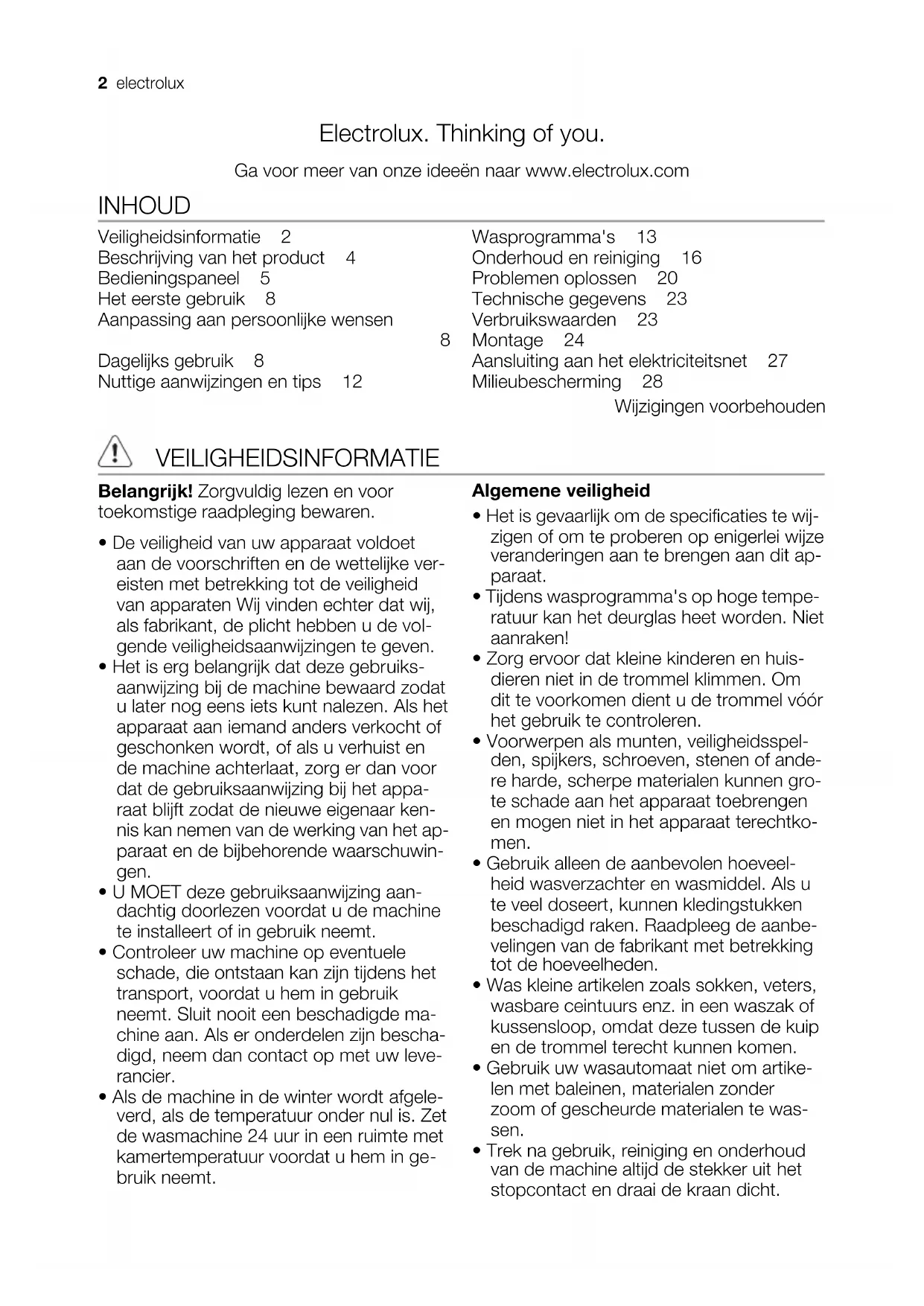

INHOUD Veiligheidsinformatie 2

Beschrijving van het product 4

Het eerste gebruik 8

Aanpassing aan persoonlijke wensen

Nuttige aanwijzingen en tips 12

Onderhoud en reiniging 16

Aansluiting aan het elektriciteitsnet 27

Milieubescherming 28

Wijzigingen voorbehouden

VEILIGHEIDSINFORMATIE Belangrijk! Zorgvuldig lezen en voor

toekomstige raadpleging bewaren.

• De veiligheid van uw apparaat voldoet

aan de voorschriften en de wettelijke ver-

eisten met betrekking tot de veiligheid

van apparaten Wij vinden echter dat wij,

als fabrikant, de plicht hebben u de vol-

gende veiligheidsaanwijzingen te geven.

• Het is erg belangrijk dat deze gebruiks-

aanwijzing bij de machine bewaard zodat

u later nog eens iets kunt nalezen. Als het

apparaat aan iemand anders verkocht of

geschonken wordt, of als u verhuist en

de machine achterlaat, zorg er dan voor

dat de gebruiksaanwijzing bij het appa-

raat blijft zodat de nieuwe eigenaar ken-

nis kan nemen van de werking van het ap-

paraat en de bijbehorende waarschuwin-

• U MOET deze gebruiksaanwijzing aan-

dachtig doorlezen voordat u de machine

te installeert of in gebruik neemt.

• Controleer uw machine op eventuele

schade, die ontstaan kan zijn tijdens het

transport, voordat u hem in gebruik

neemt. Sluit nooit een beschadigde ma-

chine aan. Als er onderdelen zijn bescha-

digd, neem dan contact op met uw leve-

• Als de machine in de winter wordt afgele-

verd, als de temperatuur onder nul is. Zet

de wasmachine 24 uur in een ruimte met

kamertemperatuur voordat u hem in ge-

• Het is gevaarlijk om de specificaties te wij-

zigen of om te proberen op enigerlei wijze

veranderingen aan te brengen aan dit ap-

• Tijdens wasprogramma's op hoge tempe-

ratuur kan het deurglas heet worden. Niet

• Zorg ervoor dat kleine kinderen en huis-

dieren niet in de trommel klimmen. Om

dit te voorkomen dient u de trommel vóór

het gebruik te controleren.

• Voorwerpen als munten, veiligheidsspel-

den, spijkers, schroeven, stenen of ande-

re harde, scherpe materialen kunnen gro-

te schade aan het apparaat toebrengen

en mogen niet in het apparaat terechtko-

• Gebruik alleen de aanbevolen hoeveel-

heid wasverzachter en wasmiddel. Als u

te veel doseert, kunnen kledingstukken

beschadigd raken. Raadpleeg de aanbe-

velingen van de fabrikant met betrekking

tot de hoeveelheden.

• Was kleine artikelen zoals sokken, veters,

wasbare ceintuurs enz. in een waszak of

kussensloop, omdat deze tussen de kuip

en de trommel terecht kunnen komen.

• Gebruik uw wasautomaat niet om artike-

len met baleinen, materialen zonder

zoom of gescheurde materialen te was-

• Trek na gebruik, reiniging en onderhoud

van de machine altijd de stekker uit het

stopcontact en draai de kraan dicht.

2 electrolux• Probeer in geen geval zelf de machine te

repareren. Reparaties uitgevoerd door on-

deskundigen kunnen lichamelijk letsel of

ernstige schade aan de machine veroor-

zaken. Neem contact op met een Klanten-

service bij u in de buurt. Vraag altijd om

originele vervangingsonderdelen.

• Dit apparaat is zwaar. Wees voorzichtig

als u het apparaat verplaatst.

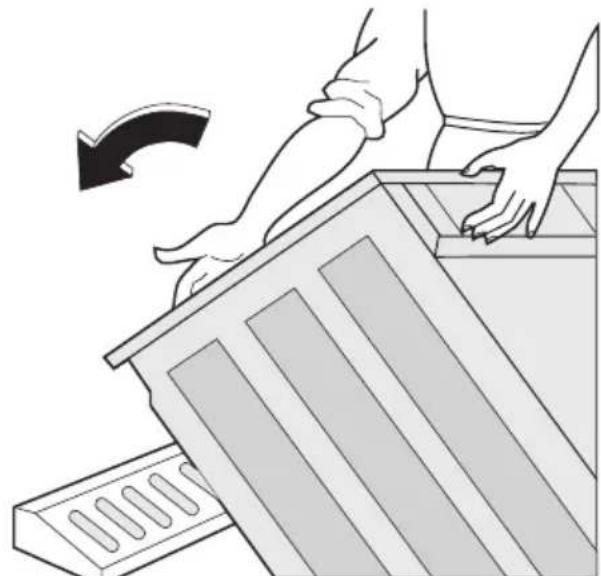

• Controleer bij het uitpakken van het appa-

raat of dit niet is beschadigd. Gebruik het

apparaat bij twijfel niet en neem contact

op met de Klantenservice.

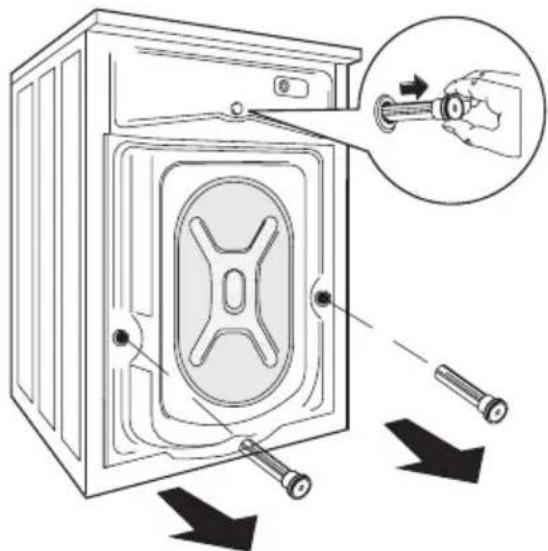

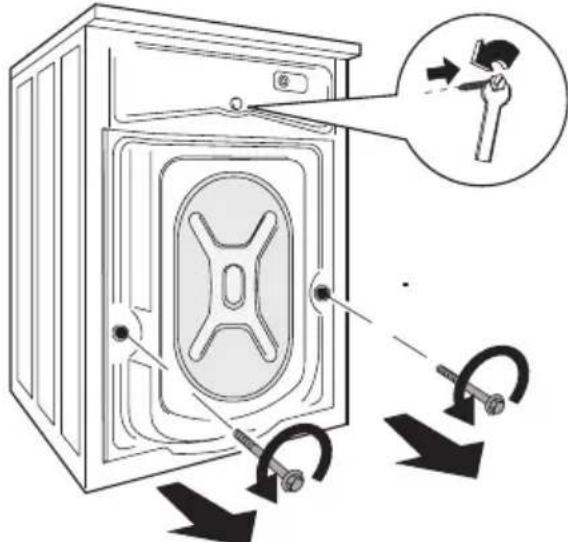

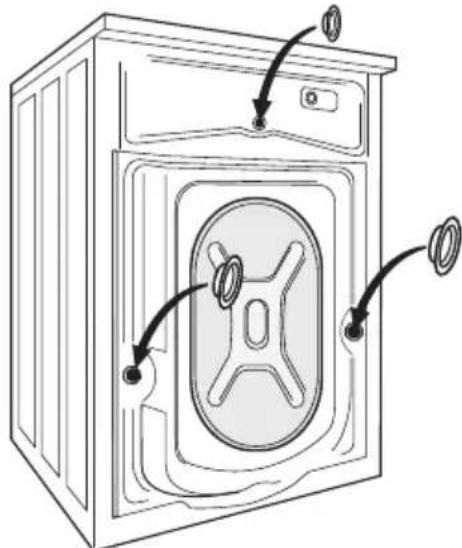

• Alle verpakkingsmaterialen en transport-

bouten moeten vóór het gebruik worden

verwijderd. Als dit wordt nagelaten kan

dit ernstige schade aan het product en an-

dere eigendommen tot gevolg hebben.

Zie het desbetreffende hoofdstuk in de ge-

• Controleer na de installatie van het appa-

raat of het niet op de toevoer- en afvoers-

lang staat en of het werkblad het aansluit-

snoer niet platdrukt tegen de muur.

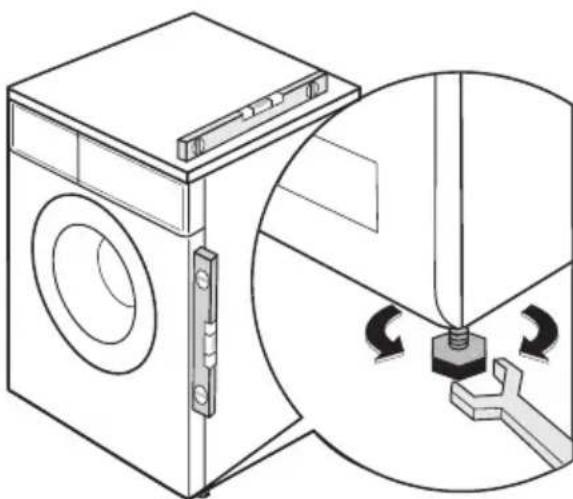

• Als het apparaat op een tapijtvloer wordt

geplaatst, dient de hoogte van de stelpoo-

tjes te worden aangepast om de lucht on-

der het apparaat toch goed te kunnen la-

• Let er altijd op of er na de installatie geen

water lekt uit de slangen en de aansluitin-

• Als het apparaat geïnstalleerd is op een

plaats waar het kan vriezen, lees dan het

hoofdstuk "Bevriezingsgevaren.

• Eventuele voor de installatie van dit appa-

raat noodzakelijke loodgieterswerkzaam-

heden, moeten worden uitgevoerd door

een gekwalificeerde loodgieter.

• Eventuele voor de installatie van het appa-

raat noodzakelijke elektrotechnische

werkzaamheden, moeten worden uitge-

voerd door een gekwalificeerde elektricien.

• Dit apparaat is bestemd voor huishoude-

lijk gebruik. Het is niet toegestaan het ap-

paraat te gebruiken voor andere doelein-

den dan waarvoor het is bestemd.

• Was in de machine alleen textiel dat ge-

schikt is voor machinaal wassen. Volg de

instructies op het wasvoorschrift in de kle-

• Doe niet te veel wasgoed in de machine.

Zie de "Wasprogramma"-tabel.

• Voordat u gaat wassen, dient u ervoor te

zorgen dat alle zakken leeg zijn en dat al-

le knopen en ritsen dicht zijn. Was geen

gerafelde of gescheurde artikelen. Behan-

del vlekken zoals verf, inkt, roest en gras

eerst voordat u artikelen met dit soort vlek-

ken gaat wassen. Beugelbeha's mogen

NIET machinaal worden gewassen.

• Kledingstukken die in aanraking zijn ge-

weest met vluchtige petroleumproducten

mogen niet in de machine gewassen wor-

den. Als vluchtige reinigingsvloeistoffen

zijn gebruikt, dient u ervoor te zorgen dat

de vloeistof uit het kledingstuk is verwij-

derd voordat u het in de wasautomaat

• Trek de stekker nooit aan het snoer uit

het stopcontact; maar aan de stekker zelf.

• Gebruik de wasmachine nooit als het aan-

sluitsnoer, het bedieningspaneel, het

werkblad of de sokkel beschadigd zijn,

waardoor de binnenkant van de wasma-

chine toegankelijk is.

Veiligheid van kinderen

• Dit apparaat is niet bedoeld voor gebruik

door personen (met inbegrip van kinde-

ren) met beperkte lichamelijke of verstan-

delijke vermogens of een gebrek aan er-

varing en kennis, tenzij dit onder toezicht

gebeurt van een voor hun veiligheid ver-

antwoordelijke persoon of tenzij zij van

een dergelijke persoon instructie hebben

ontvangen over het gebruik van het appa-

• Houd kinderen uit de buurt om te voorko-

men dat ze met het apparaat spelen

• De verpakkingsmaterialen (zoals plastic fo-

lie en polystyreen) kunnen een gevaar op-

leveren voor kinderen - verstikkingsge-

vaar! Houd ze buiten het bereik van kinde-

• Berg alle wasmiddelen op een veilige

plaats, buiten het bereik van kinderen, op.

• Zorg ervoor dat kinderen of huisdieren

niet in de trommel kunnen klimmen. Om

te voorkomen dat kinderen of huisdieren

in de trommel vast komen te zitten, heeft

deze machine een speciale functie. Om

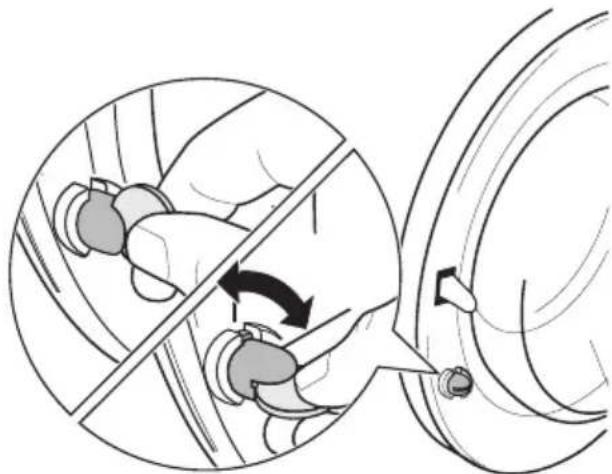

electrolux 3deze functie te activeren draait u de knop

(zonder deze in te drukken) aan de bin-

nenkant van de deur naar rechts tot de

groef horizontaal staat. Gebruik zo nodig

Om deze functie uit te schakelen en de

mogelijkheid te herstellen om de deur te

sluiten, draait u de knop naar links tot de

groef verticaal staat.

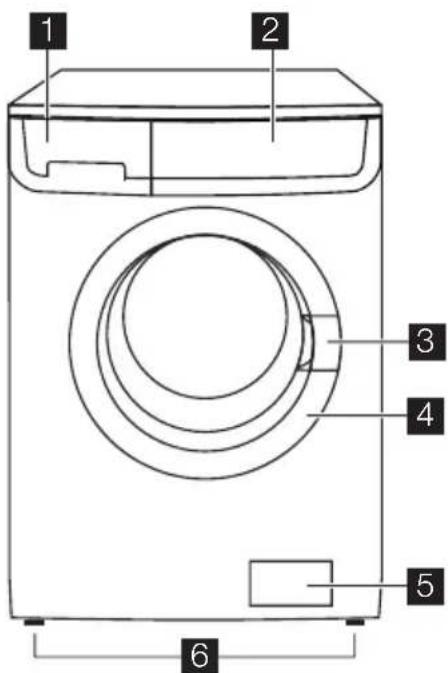

BESCHRIJVING VAN HET PRODUCT Uw nieuwe apparaat voldoet aan alle moderne eisen voor een effectieve behandeling

van wasgoed met een laag verbruik van water, energie en wasmiddel. Zijn nieuwe was-

systeem maakt het volledige gebruik van wasmiddel mogelijk en vermindert het water-

verbruik om energie te besparen.

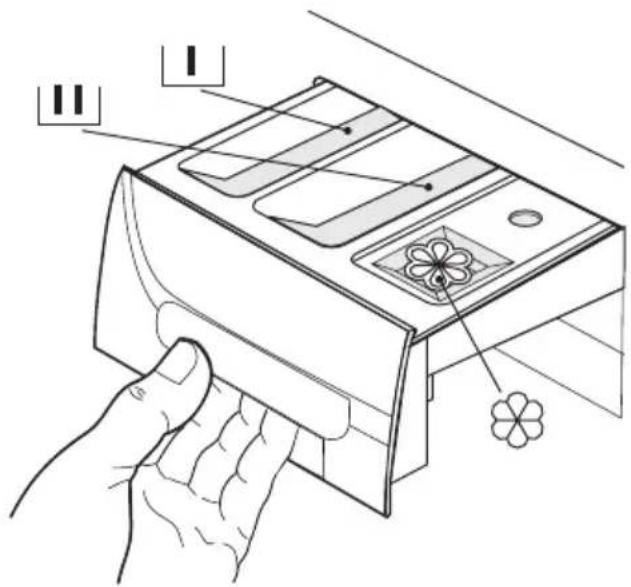

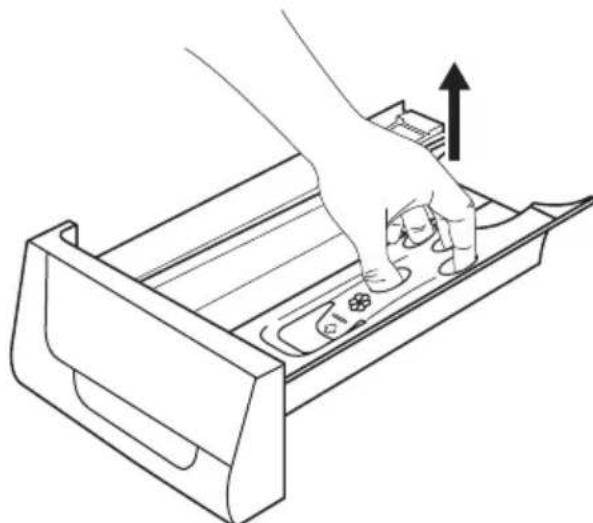

4 electroluxWasmiddellade

Vakje voor wasmiddel voor de voorwas-

en inweekfase of voor vlekkenverwijderaar

die gebruikt wordt tijdens de vlekkenverwij-

deringsfase (indien beschikbaar). Het voor-

was- en inweekmiddel wordt aan het begin

van het wasprogramma ingespoeld. De vlek-

kenverwijderaar wordt tijdens de vlekkenver-

wijderingsfase ingespoeld.

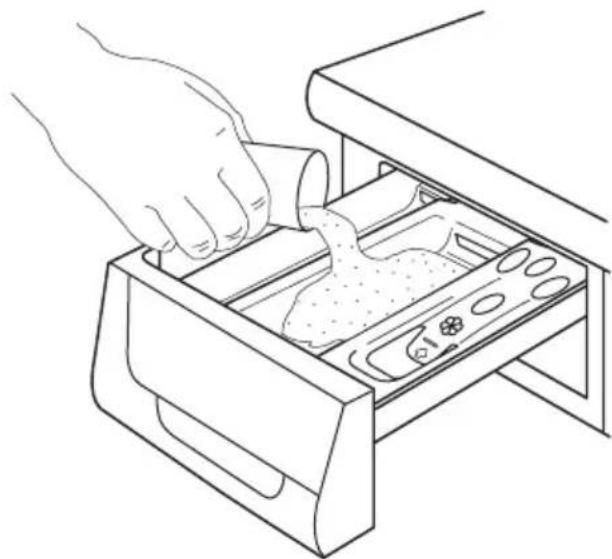

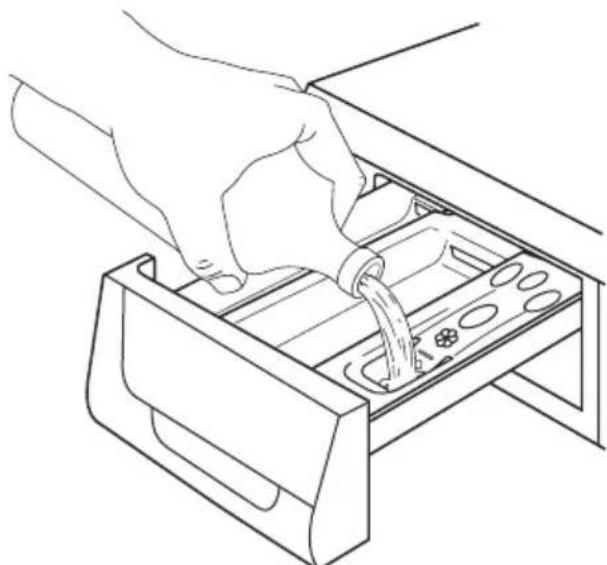

Vakje voor waspoeder of vloeibaar was-

middel voor de hoofdwas. Als u vloeibaar

wasmiddel gebruikt, schenk dit dan in net

voordat u het programma start.

Vakje voor vloeibare toevoegingen (was-

verzachter, stijfsel).

Volg de aanbevelingen van de fabrikant van

het product voor de gebruikte hoeveelheid

en zorg dat u het merkteken «MAX» in de

wasmiddellade niet overschrijdt. Wasver-

zachter of stijfsel moet in het vakje voor vloei-

bare toevoegingen worden gegoten voor-

dat u het wasprogramma start.

BEDIENINGSPANEEL Hieronder is het bedieningspaneel afgebeeld. Het laat de programmakeuzeknop zien

als ook de toetsen, controlelampje en het display. Deze onderdelen worden weergege-

ven met bijbehorende nummers op de volgende pagina's.

TABEL MET SYMBOLEN Symbolen op het bedieningspaneel

Veiligheid van kinderen

Hiermee kunt u het apparaat aan/uit scha-

kelen en/of een programma selecteren.

Met deze toets kunt u de wastemperatuur

verhogen of verlagen.

Door deze toets in te drukken kunt u de cen-

trifugesnelheid van het geselecteerde pro-

gramma wijzigen of de optie Spoelstop se-

Als u deze functie kiest, wordt het laatste

spoelwater niet weggepompt om te voorko-

men dat het wasgoed kreukelt. Voordat de

deur wordt geopend, moet het water wor-

den weggepompt. Om het water weg te

pompen leest u paragraaf "Aan het einde

Als u deze optie kiest, voert de machine

een voorwascyclus uit voordat de hoofdwas-

fase begint. De wastijd zal worden ver-

lengd. Deze optie wordt aanbevolen voor

sterk vervuild wasgoed.

Dit apparaat is ontworpen om energie te be-

sparen. Als het noodzakelijk is het wasgoed

te spoelen met een extra hoeveelheid water

(extra spoelgang), kiest u deze optie. De ma-

chine voert enkele extra spoelgangen uit. De-

ze optie wordt aanbevolen voor personen

die allergisch zijn voor wasmiddelen en in ge-

bieden waar het water erg zacht is.

De start van het hoofdwasprogramma kan

met 30 min - 60 min - 90 min, 2 uur en ver-

volgens steeds met 1 uur tot een maximum

van 20 uur met deze toets worden uitgesteld.

Met deze toets kunt u het geselecteerde pro-

gramma starten of onderbreken.

Met deze toetsen kunt u de wastijd aanpas-

sen die de wasmachine automatisch heeft

Controlelampje deurvergrendeling

Het controlelampje 9 gaat branden als het

programma start en geeft aan of de deur ge-

• lampje aan: de deur kan niet geopend wor-

den. De machine is in werking of is ge-

stopt, maar er zit nog water in de trommel.

• lampje uit: De deur kan nu geopend wor-

den. Het programma is afgelopen of het

water is weggepompt.

• lampje knippert: de deur wordt geopend

Het display toont de volgende informatie:

• Duur van het gekozen programma

Nadat u een programma gekozen heeft,

wordt de tijdsduur in uren en minuten aan-

gegeven (bijvoorbeeld 2.05 ). De duur

wordt automatisch berekend op basis

van de aanbevolen maximale lading voor

elk type wasgoed. Na de start van het pro-

gramma wordt de resterende tijd elke mi-

Het gekozen uitstel, ingesteld met de be-

treffende toets, wordt gedurende enkele

seconden op het display weergegeven,

daarna verschijnt de duur van het eerder

Als de werking van de wasmachine pro-

blemen oplevert kunnen er alarmcodes

worden aangegeven, bijvoorbeeld E20

(zie paragraaf «Wat moet u doen als...»).

Verkeerde optiekeuze

Indien een optie gekozen is die niet com-

patibel is met het ingestelde wasprogram-

ma, wordt de melding Err gedurende en-

kele seconden onder aan het display

weergegeven en begint het geïntegreerde

rode lampje van toets 8 te knipperen.

• Einde van het programma

Als het programma is afgelopen verschij-

nen er drie knipperende nullen op het dis-

play, het controlelampje 9 en het contro-

lelampje van toets 8 gaan uit en de deur

Bij het selecteren van het wasprogramma,

worden de pictogrammen die bij de verschil-

lende wasfases van het programma horen,

weergegeven in het onderste gedeelte van

het display. Nadat u op toets 8 heeft ge-

drukt, blijft het pictogram van de lopende fa-

7.3: Verwarmingsfase

Tijdens de wascyclus toont het display het

temperatuurpictogram om aan te geven dat

het apparaat begonnen is met het opwar-

men van het water in de kuip

7.4: Pictogrammen vervuilingsgraad

Bij het kiezen van een programma ver-

schijnt op het display een pictogram dat de

vervuilingsgraad aangeeft, die automatisch

door de machine bepaald wordt.

electrolux 77.5: Kinderslot (zie hoofdstuk «Kinder-

• Zorg ervoor dat de elektrische aan-

sluiting en de wateraansluiting vol-

doen aan de installatie-instructies.

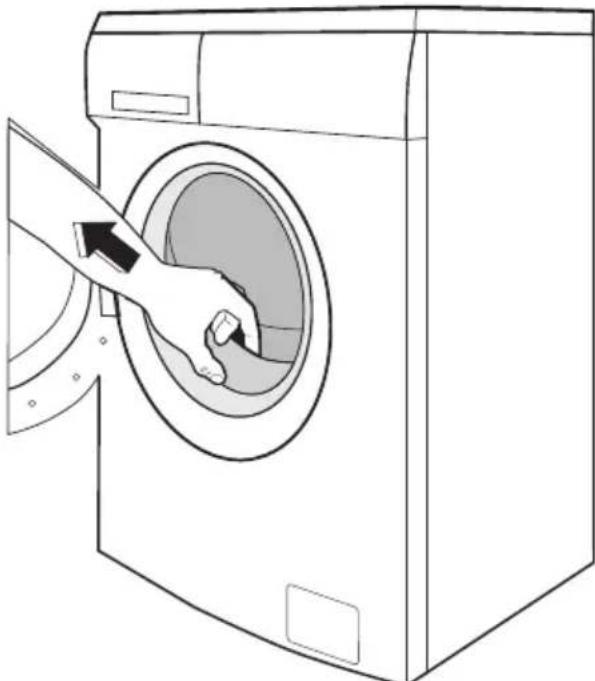

• Verwijder het polystyreenblok en evt.

andere materialen uit de trommel.

• Laat, voordat u de machine voor de

eerste keer gebruikt, het katoenpro-

gramma op de hoogste temperatuur

draaien zonder wasgoed in de machi-

ne, zodat eventuele fabricageresten

uit de trommel en de kuip worden ver-

wijderd. Giet een halve maatbeker

wasmiddel in het vakje voor de hoofd-

was en start de machine.

AANPASSING AAN PERSOONLIJKE WENSEN Geluidssignalen

De wasmachine is voorzien van een geluids-

systeem, dat in de volgende gevallen te ho-

• aan het einde van een cyclus

• als er een storing is

Door tegelijkertijd te drukken op de toetsen

4 en 5 gedurende ongeveer 6 seconden ,

wordt het geluidssignaal gedeactiveerd (be-

halve als er een storing is). Door nogmaals

op deze 2 toetsen te drukken, wordt het ge-

luidssignaal weer ingeschakeld

Dankzij deze voorziening kunt u het appa-

raat onbeheerd laten, u hoeft zich dan geen

zorgen te maken dat kinderen gewond ra-

ken of het apparaat schade toebrengen. De-

ze functie blijft ingeschakeld, ook als de ma-

chine niet in werking is

Er zijn twee manieren om deze optie in te

1. Voor het drukken op knop 8 : kan de ma-

chine niet worden gestart.

2. Na het drukken op knop 8 : kan een an-

der programma of andere optie niet wor-

Om deze optie in- of uit te schakelen tegelij-

kertijd gedurende ongeveer 6 seconden

drukken op de toetsen 5 en 6 tot op het dis-

verschijnt of verdwijnt.

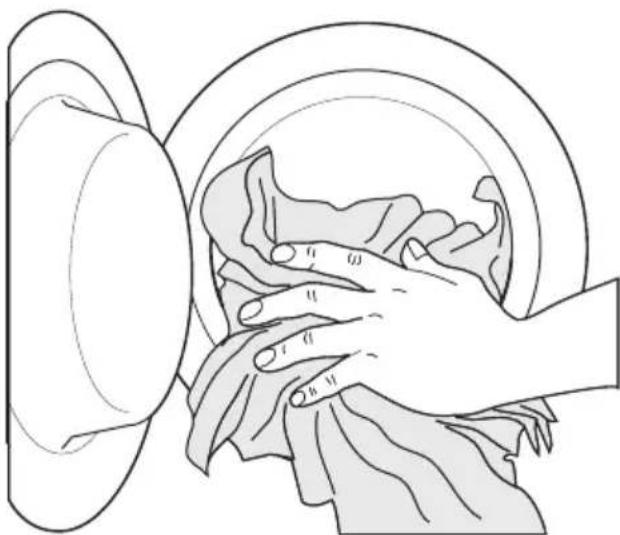

DAGELIJKS GEBRUIK Wasgoed in de machine doen

Open de deur voorzichtig door de hand-

greep naar buiten te trekken. Doe het was-

goed stuk voor stuk in de trommel; schud

het eerst zo goed mogelijk uit. Sluit de vul-

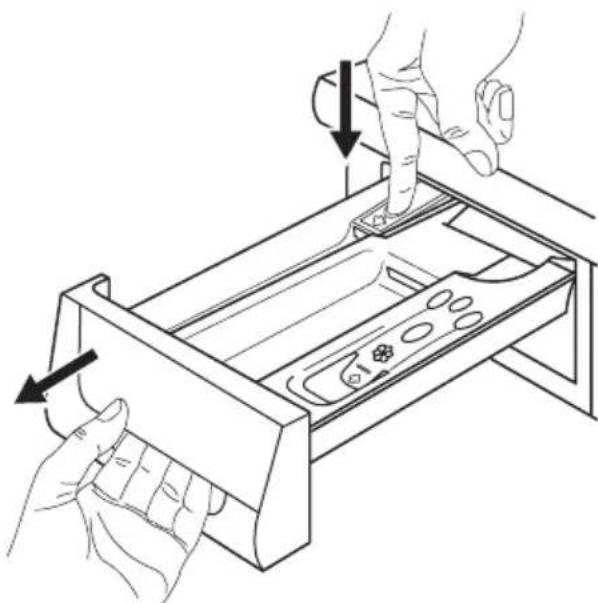

Wasmiddel en wasverzachter doseren

Trek de wasmiddellade zo ver mogelijk naar

buiten. Meet de vereiste hoeveelheid was-

middel af, giet het vervolgens in het vak

8 electroluxvoor de hoofdwas of in een ander vak

als het geselecteerde programma/de optie

dit vereist (zie voor meer informatie "Was-

Giet indien gewenst wasverzachter in het

(de gebruikte hoeveelheid mag niet

de markering "MAX" in de lade overschrij-

den). Schuif de wasmiddellade er weer voor-

Kies het gewenste programma met de

programmakeuzeknop (1)

Draai de programmakeuzeknop op het ge-

wenste programma. De wasmachine zal

een temperatuur voorstellen en automatisch

het voor het door u gekozen programma

maximale centrifugetoerental selecteren. U

kunt deze waarden veranderen met de bij-

behorende toetsen. Het groene controle-

lampje van toets 8 begint te knipperen.

De programmakeuzeknop kan met de klok

mee of tegen de klok in worden gedraaid.

resetten/ De machine uit te schakelen.

Aan het einde van het programma moet

u de programmakeuzeknop op stand

zetten om de machine uit te schake-

programmakeuzeknop op een ander

programma zet als de machine in

werking is, zal het rode controlelampje

van toets 8 3 keer knipperen en

verschijnt het bericht Err op het

display, om aan te geven dat er een

verkeerde keuze is gemaakt. De

machine zal het nieuw gekozen

programma niet uitvoeren.

Programmakeuzetoetsen

Afhankelijk van het programma, kunnen er

verschillende functies gecombineerd wor-

den. Deze functies moeten gekozen wor-

den nadat u het gewenste programma ge-

kozen heeft en voordat u op toets 8 drukt.

Kies de temperatuur door toets 2 in te

Bij het kiezen van een programma stelt het

apparaat automatisch een standaardtempe-

Druk herhaaldelijk op deze toets om de tem-

peratuur te verhogen of te verlagen, als u

wilt dat uw wasgoed wordt gewassen op

een andere temperatuur.

Verlaag het centrifugetoerental door op

Wanneer het gewenste programma is geko-

zen, stelt uw machine automatisch het maxi-

male centrifugetoerental voor dat program-

Druk herhaaldelijk op toets 3 om het centri-

fugetoerental te veranderen, als u wilt dat

uw wasgoed op een ander centrifugetoeren-

tal gecentrifugeerd wordt. Het desbetreffen-

electrolux 9Kies de beschikbare optie door op de

toetsen 3, 4 en 5 te drukken

Afhankelijk van het programma, kunnen er

verschillende functies gecombineerd wor-

den voordat er op toets 8 gedrukt wordt. Bij

het kiezen van een optie gaat het bijbeho-

rende controlelampje branden.

Als er een verkeerde optie is gekozen, knip-

pert het geïntegreerde rode controlelampje

van toets 8 3 keer en het bericht Err ver-

schijnt gedurende enkele seconden op het

Zie voor de mogelijke combinaties van

wasprogramma's en opties hoofdstuk

Kies het Startuitstel door op toets 6 te

Als u de start wilt uitstellen, druk dan her-

haaldelijk op toets 6 , voordat u de machine

start. Het desbetreffende controlelampje

Het gekozen uitstel (max. 20 uur) verschijnt

gedurende enkele seconden op het display,

daarna verschijnt de duur van het program-

U moet deze optie kiezen nadat u het pro-

gramma hebt ingesteld en voordat u de

U kunt de vertragingstijd te allen tijde annu-

leren, voordat u toets 8 indrukt.

De uitgestelde start kiezen:

1. Kies het programma en de gewenste op-

2. Kies het Startuitstel met toets 6 .

– de machine begint de tijd af te tellen

– Het programma zal beginnen als het

gekozen uitstel is afgelopen.

Annuleren van de uitgestelde start nadat op

1. zet de wasmachine op PAUZE door op

Druk eenmaal op toets 6 tot het sym-

bool 0' wordt weergegeven.

3. Druk nogmaals op toets 8 om het pro-

Belangrijk! Het gekozen uitstel kan alleen

veranderd worden nadat u het

wasprogramma opnieuw gekozen heeft.

De optie Uitgestelde start kan niet geko-

zen worden bij het programma POMPEN .

Start het programma door op toets 8 te

Druk op toets 8 om het gekozen program-

ma te starten, het groene controlelampje

van toets 8 stopt met knipperen.

Om een lopend programma te onderbre-

ken, drukt u op toets 8 : het groene contro-

lelampje begint te knipperen.

Om het programma opnieuw te starten van-

af het punt waarop het werd onderbroken

toets 8 nogmaals indrukken. Als u een uit-

gestelde start gekozen heeft, begint de ma-

chine af te tellen. Als er een verkeerde optie

is gekozen, knippert het rode controlelamp-

je van toets 8 3 maal en wordt het bericht

Err gedurende een paar seconden weerge-

Kies de optie Time Manager door op

Door herhaaldelijk op deze toetsen te druk-

ken, kunt u de duur van de wascyclus ver-

lengen of verkorten. Een symbool voor ver-

vuilingsgraad verschijnt op het display om

de gekozen vervuilingsgraad aan te geven.

Deze optie is alleen beschikbaar bij de pro-

gramma's Katoen , Synthetisch en Fijne

Intensief Voor sterk vervuild

Normaal Voor normaal ver-

Dagelijks Voor dagelijks ver-

Licht Voor licht vervuild

Snel Voor heel licht ver-

slechts korte tijd ge-

hoeveelheid artikelen

1) Wij adviseren u om een kleinere hoeveelheid wasgoed

in de machine te doen (zie tabel Wasprogramma's).

2) Als u deze optie selecteert, wordt het betreffende

symbool even weergegeven en daarna verdwijnt het

Een optie of lopend programma wijzigen

Het is mogelijk om een optie te veranderen

voordat het programma deze uitvoert .

Voordat u iets kunt veranderen, moet u de

machine op PAUZE zetten door op de toets

8 te drukken (als u de optie Time Manager

wilt veranderen, moet u het lopende pro-

gramma annuleren en uw keuze opnieuw

U kunt een lopend programma alleen veran-

deren door het te resetten. Draai de pro-

grammakeuzeknop eerst op

de stand van het nieuwe programma. Start

het nieuwe programma door nogmaals op

toets 8 te drukken. Het water in de kuip zal

niet worden weggepompt.

Een programma onderbreken

Druk op toets 8 om een lopend programma

te onderbreken, het bijbehorende groene

controlelampje begint te knipperen.

Druk nogmaals op de toets om het program-

ma opnieuw te starten .

Een programma annuleren

Draai de keuzeknop op

programma te annuleren.

U kunt nu een nieuw programma kiezen.

Nadat het programma gestart is (of tijdens

de uitgestelde start), is de deur vergren-

deld. Als u hem moet openen, moet u het

apparaat eerst op PAUZE zetten door op

de toets 8 te drukken.

Na enkele minuten gaat het controlelampje

9 uit en kunt u de deur openen.

Als dit controlelampje aan blijft, betekent dit

dat de machine al aan het opwarmen is of

dat het waterniveau te hoog is. Probeer in ie-

der geval de deur niet te forceren!

Als u de deur niet kunt openen maar als dit

toch nodig is, dan moet u de machine uit-

schakelen door de programmakeuzeknop

op O te zetten. Na een paar minuten kan

de deur geopend worden (let op het wa-

terniveau en de temperatuur!) .

Nadat u de deur gesloten heeft, moet u het

programma opnieuw kiezen en op toets 8

Aan het einde van het programma

De machine stopt automatisch; De machine

stopt automatisch, het controlelampje van

toets 8 gaat uit en er verschijnen drie knip-

perende 0.00 op het display. Er klinken en-

kele geluidssignalen.

Als er een programma of optie wordt geko-

zen waarbij het water in de trommel niet

wordt weggepompt, blijft de deur vergren-

deld om aan te geven dat het water eerst

moet worden weggepompt voordat de deur

Volg onderstaande instructies om het water

1. Draai de programmakeuzeknop op

2. Kies programma POMPEN of CENTRI-

3. Verlaag indien nodig het centrifugetoe-

rental met de betreffende toets.

4. Druk op toets 8 .

Aan het einde van het programma wordt de

deur vrijgegeven en kan hij worden geo-

pend. Draai de programmakeuzeknop op O

om de machine uit te schakelen.

Verwijder het wasgoed uit de trommel en

controleer goed of de trommel helemaal

leeg is. Als u niet van plan bent om nog een

was te doen, sluit dan de waterkraan. Laat

de deur open staan om de vorming van

schimmel en onaangename luchtjes te voor-

Stand-by : zodra het programma is geëin-

digd, wordt na enkele minuten het energie-

besparingssysteem ingeschakeld. De hel-

derheid van het display wordt verminderd.

Door op een willekeurige toets te drukken

haalt u het apparaat uit de energiebesparen-

electrolux 11NUTTIGE AANWIJZINGEN EN TIPS De was sorteren

Houd u aan de wassymbolen op de etiket-

ten, waarvan elk kledingstuk voorzien is, en

de wasvoorschriften van de fabrikant. Sor-

teer het wasgoed als volgt: wit, bont, syn-

thetisch, fijne was, wol.

Voordat u de was in de machine doet

Was witte en bonte was nooit samen. Wit

kan in de was zijn "witheid" verliezen.

Nieuwe bonte weefsels kunnen uitlopen als

zij de eerste keer worden gewassen; was

dit soort kleding de eerste keer dan ook

Knoop kussenslopen dicht, sluit ritsen, haak-

jes en drukknopen. Bind ceintuurs of lange

Verwijder hardnekkige vlekken vóór het was-

Wrijf bijzonder vervuilde delen in met een

speciaal wasmiddel of reinigingspasta.

Behandel vitrage met speciale zorg. Verwij-

der haken of stop ze in een zak of net.

De kans bestaat dat hardnekkige vlekken

niet kunnen worden verwijderd met alleen

water en wasmiddel. Het is daarom aan te

bevelen vlekken eerst te behandelen alvo-

rens het kledingstuk te wassen.

Bloed: behandel verse bloedvlekken met

koud water. Laat opgedroogde vlekken een

nacht in water met een speciaal wasmiddel

inweken; daarna de vlek met het sop uitwas-

Verf op oliebasis: bevochtig de vlek met

wasbenzine, leg het kledingstuk op een

zachte doek en dep de vlek; herhaal de be-

handeling enkele keren.

Opgedroogde vetvlekken: bevochtig de

vlek met terpentine, leg het kledingstuk op

een zacht oppervlak en dep de vlek met de

vingertoppen en een katoenen doek.

Roest: oxaalzuur opgelost in warm water

of een roestverwijderingsproduct dat koud

wordt gebruikt. Wees voorzichtig met oude

roestvlekken omdat de cellulosestructuur in

dat geval beschadigd zal zijn en de kans

groot is dat de vlek een gat wordt.

Schimmelvlekken: behandel de vlek met

bleekmiddel; goed uitspoelen (alleen witte

en kleurechte weefsels).

Gras: licht inzepen en de vlek met bleekmid-

del behandelen (alleen witte en kleurechte

Balpeninkt en lijm: bevochtig met ace-

, leg het kledingstuk op een zachte

doek en dep de vlek.

Lippenstift: bevochtig de vlek met aceton

zoals hierboven, vervolgens de vlekken met

brandspiritus behandelen. Behandel evt.

achtergebleven sporen met bleekmiddel.

Rode wijn: laten inweken in water en was-

middel, uitspoelen en behandelen met azijn-

zuur of citroenzuur, vervolgens uitspoelen.

Behandel evt. achtergebleven sporen met

Inkt: bevochtig de stof afhankelijk van het

type inkt eerst met aceton

azijnzuur; behandel evt. achtergebleven spo-

ren op wit textiel met bleekmiddel; daarna

Teervlekken: eerst behandelen met vlek-

kenverwijderaar, brandspiritus of wasbenzi-

ne, vervolgens inwrijven met reinigingspasta.

nabehandelingsmiddelen

Een goed wasresultaat is ook afhankelijk

van de keuze van het wasmiddel en het ge-

bruik van de juiste hoeveelheden om verspil-

ling te voorkomen en het milieu te sparen.

Ofschoon zij biologisch afbreekbaar zijn be-

vatten wasmiddelen stoffen die - in grote

hoeveelheden - de broze balans van de na-

tuur kunnen verstoren.

De keuze van het wasmiddel hangt af van

het type stof (fijne was, wol, katoen, enz.),

de kleur, wastemperatuur en de mate van

Alle in de handel verkrijgbare machinewas-

middelen kunnen in deze machine worden

• waspoeder voor alle soorten weefsels

• waspoeder voor tere weefsels (60°C

• vloeibare wasmiddelen, bij voorkeur voor

wasprogramma's op lage temperatuur

(60°C max) voor alle soorten weefsels, of

speciaal voor alleen wol.

De wasmiddelen en nabehandelingsmidde-

len moeten in het juiste vakje van de was-

1) gebruik geen aceton op kunstzijde

12 electroluxmiddellade worden gedaan voordat het was-

programma wordt gestart.

Als gebruik wordt gemaakt van vloeibaar

wasmiddel, dient een programma zonder

voorwas te worden gekozen.

De wasautomaat is uitgerust met een recir-

culatiesysteem dat een optimaal gebruik

van geconcentreerd wasmiddel mogelijk

Volg de aanbevelingen van de fabrikant op

voor wat betreft de te gebruiken hoeveelhe-

den en overschrijd het «MAX» teken in

de wasmiddellade niet .

Hoeveelheid wasmiddel

Het type en de te gebruiken hoeveelheid

wasmiddel hangen af van het type weefsel,

de hoeveelheid wasgoed, de mate van ver-

vuiling en de hardheid van het water.

Volg de instructies van de wasmiddelenfa-

brikant over de te gebruiken hoeveelheden.

Gebruik minder wasmiddel als:

• als u een kleine lading wast

• het wasgoed licht vervuild is

• er veel schuimvorming is tijdens het was-

Graden van waterhardheid

De hardheid van water wordt geclassifi-

ceerd in zogenaamde hardheidsgraden. In-

formatie over de hardheid van het water in

uw omgeving kan worden verkregen bij het

desbetreffende waterleidingbedrijf. Als de

waterhardheid middelmatig of hoog is, ra-

den we aan een waterontharder toe te voe-

gen, waarbij u altijd de instructies van de fa-

brikant opvolgt. Als de hardheid van het wa-

ter zacht is, pas dan de hoeveelheid was-

WASPROGRAMMA'S Programma

Maximale en minimale temperatuur

Beschrijving van de cyclus

Maximale centrifugesnelheid

Maximale belading van het wasgoed

Hoofdwas - spoelgangen

Maximale centrifugesnelheid 1600 Toeren per minuut

Max. belading 7 kg - gereduceerde belading 3,5 kg

Wit en bont katoen (normaal vervuilde artikelen).

Hoofdwas - spoelgangen

Maximale centrifugesnelheid 900 Toeren per minuut

Max. belading 3,5 kg - gereduceerde belading 2 kg

Synthetische of gemengde stoffen: ondergoed, ge-

kleurde kledingstukken, krimpvrije overhemden, blou-

Hoofdwas - spoelgangen

Maximale centrifugesnelheid 700 Toeren per minuut

Max. belading 3,5 kg - gereduceerde belading 2 kg

electrolux 13Programma

Maximale en minimale temperatuur

Beschrijving van de cyclus

Maximale centrifugesnelheid

Maximale belading van het wasgoed

Hoofdwas - spoelgangen

Maximale centrifugesnelheid 900 Toeren per minuut

Wasprogramma voor in de machine te wassen en met

de hand te wassen wollen artikelen en fijne was waar-

in het «handwas»-symbool staat.

Een enkel of groot stuk wasgoed kan een ver-

keerd evenwicht van de trommel tot gevolg heb-

ben. Als de machine de laatste centrifugefase

niet uitvoert, voeg dan meer wasgoed toe, ver-

deel de lading handmatig opnieuw en kies vervol-

gens het centrifugeprogramma.

Hoofdwas - spoelgangen

Maximale centrifugesnelheid 900 Toeren per minuut

Dit programma is geschikt voor hele tere artikelen

zoals lingerie, BH's en ondergoed. Het maximale cen-

trifugetoerental wordt automatisch verlaagd

Met dit programma is het mogelijk om katoenen kle-

dingstukken die met de hand gewassen zijn, uit te

spoelen en te centrifugeren. Voor nog betere spoelre-

sultaten selecteert u de optie extra spoelen. Boven-

dien zal de machine extra spoelgangen toevoegen.

Om het laatste spoelwater af te voeren in program-

ma's met de optie geselecteerd, waardoor het pro-

gramma eindigt met water in de trommel.

Centrifugeren - Essorage

Aparte centrifugegang voor kledingstukken die met de

hand gewassen zijn en na programma's met de Spoel-

stop-optie U kunt de snelheid met behulp van de be-

treffende toets aanpassen aan de stoffen die gecentri-

fugeerd moeten worden.

14 electroluxProgramma

Maximale en minimale temperatuur

Beschrijving van de cyclus

Maximale centrifugesnelheid

Maximale belading van het wasgoed

Hoofdwas - spoelgangen

Maximale centrifugesnelheid 1600 Toeren per minuut

Wit en kleurecht katoen

Dit programma kan worden gekozen voor licht of nor-

maal vervuilde katoenen artikelen. De temperatuur

wordt verlaagd en de wasduur wordt verlengd. Hier-

door kunt u een goede wasefficiëntie bereiken en tege-

lijk energie besparen.

Hoofdwas - spoelgangen

Maximale centrifugesnelheid 1200 Toeren per minuut

Max. belading 3,5 kg

Met dit programma is het mogelijk om kleding te was-

sen zoals broeken, overhemden of jacks van spijker-

stof en truien die uit hi-tech-materialen bestaan. (De

optie Extra spoelen wordt automatisch geactiveerd).

Hoofdwas - spoelgangen

Maximale centrifugesnelheid bij 900 toeren

Wascyclus voor licht vervuilde overhemden.

REN Dekens - Couette

Hoofdwas - spoelgangen

Maximale centrifugesnelheid 700 Toeren per minuut

Speciaal programma voor een enkele wasbare synthe-

Hoofdwas - spoelgangen

Maximale centrifugesnelheid 900 toeren

Korte wascyclus ideaal voor wasgoed dat alleen opge-

frist hoeft te worden.

electrolux 15Programma

Maximale en minimale temperatuur

Beschrijving van de cyclus

Maximale centrifugesnelheid

Maximale belading van het wasgoed

Hoofdwas - spoelgangen

Maximale centrifugesnelheid 1200 toeren

Zeer zuinig koud programma voor licht vervuilde was

van katoenen, synthetische of gemengde stoffen.

Voor dit programma is wasmiddel nodig dat al actief is

Als het toegevoerde water kouder is dan 6°C dan

warmt de machine het water kort op. Het was-

middel moet gebruikt worden met de bijgelever-

de of een geschikte doseerbol (gebruik de hoe-

veel wasmiddel die door de wasmiddelenfabri-

kant wordt aanbevolen)

REN SPOELSTOP EXTRA SPOELEN -

/UIT Om het lopende programma te annuleren of om de ma-

chine uit te schakelen.

1) Als u de optie Snel of Supersnel selecteert door te drukken op toets 10 , raden we u aan de maximale belading te

beperken, zoals aangegeven. Maximale belading is wel mogelijk, maar de wasresultaten zullen minder goed zijn.

Als u de optie Opfrissen of Extra opfrissen selecteert, raden we u aan de belading nog meer te beperken.

2) Als u gebruik maakt van vloeibaar wasmiddel, moet u een programma zonder VOORWAS (VOORWAS-

PRELAVAGE) selecteren.

ONDERHOUD EN REINIGING Waarschuwing! U moet het apparaat

loskoppelen van de elektrische

voeding, voordat u welke reinigings- of

onderhoudswerkzaamheden dan ook

Het water dat wij gebruiken bevat gewoon-

lijk kalk. Het is aan te bevelen om regelma-

tig een waterontharder in de machine te ge-

bruiken. Doe dit apart van het wassen van

wasgoed en volgens de aanwijzingen van

de fabrikant van de waterontharder. Hier-

mee voorkomt u de vorming van kalkaan-

Laat de deur een tijdje open staan. Dit helpt

om de vorming van schimmel en onaange-

name luchtjes in het apparaat te voorko-

men. Door de deur een tijdje open te laten

staan na een wascyclus blijft de afdichting

van de deur ook beter bewaard.

Bij wasbeurten op lage temperaturen is het

mogelijk dat er aanslag aan de binnenkant

van de trommel blijft zitten.

Wij raden u daarom aan regelmatig een on-

derhoudswasbeurt uit te voeren.

Om een onderhoudswasbeurt uit te voeren:

• Moet de trommel leeg zijn.

• Moet u het heetste wasprogramma voor

• Gebruik een normale hoeveelheid was-

middel, dit moet waspoeder zijn met bio-

logische eigenschappen.

Schoonmaken van de buitenkant

Maak de buitenkant van het apparaat alleen

schoon met water en zeep, droog het daar-

Belangrijk! Gebruik geen brandspiritus,

oplosmiddelen of soortgelijke producten om

de buitenkant van de machine te reinigen.

16 electroluxDe wasmiddellade schoonmaken

De wasmiddellade moet regelmatig worden

De lade voor was- en nabehandelingsmid-

delen moet regelmatig worden schoonge-

Verwijder de lade door de vergrendeling

naar beneden te drukken en de lade naar

Spoel de lade af onder een kraan om even-

tuele resten waspoeder te verwijderen.

Om het schoonmaken te vergemakkelijken

kan het bovenste gedeelte van het vakje

voor nabehandelingsmiddelen verwijderd

worden. Maak alle onderdelen schoon met

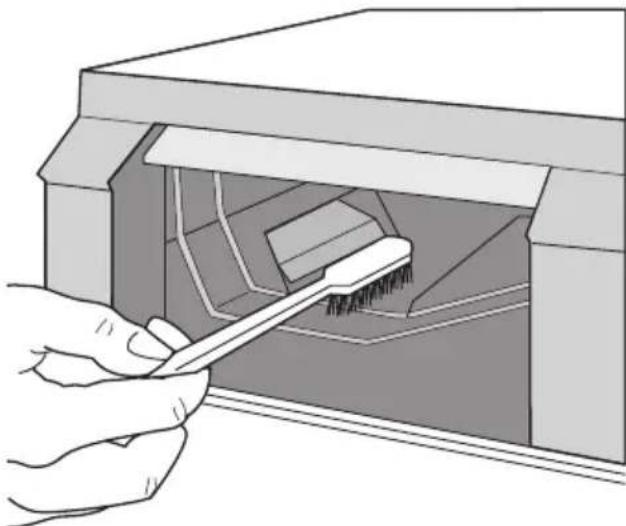

Maak de onderdelen van de wasmiddellade

schoon met een borstel.

Roestaanslag in de trommel kan voorko-

men vanwege roestende vreemde voorwer-

pen in de was of door leidingwater dat ijzer

Belangrijk! Maak de trommel niet schoon

met zure ontkalkingsmiddelen,

schuurmiddelen die chloor bevatten of

1. Verwijder alle roestaanslag op de trom-

mel met een reinigingsmiddel voor roest-

2. Draai een wascyclus zonder was in de

trommel om restanten van reinigingsmid-

delen te verwijderen.

Programma: Kort katoenprogramma op

maximale temperatuur en voeg ong. een

kwart maatbeker wasmiddel toe.

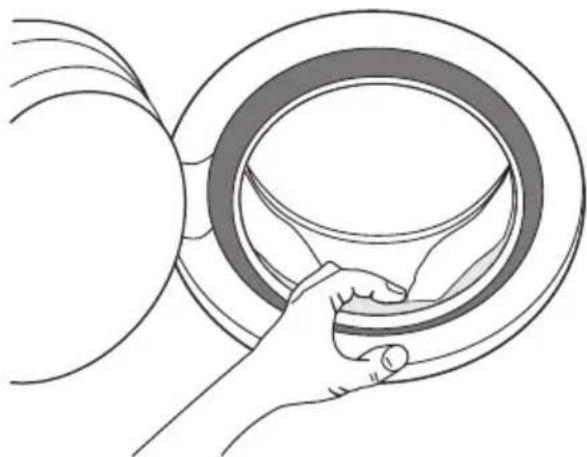

Controleer van tijd tot tijd het deurrubber en

haal evt. aanwezige voorwerpen weg die in

de manchet terecht zijn gekomen.

electrolux 17Afvoerpomp

De pomp moet regelmatig worden gecon-

troleerd en in het bijzonder als:

• de machine niet pompt en/of niet centrifu-

• de machine tijdens het pompen een ab-

normaal geluid maakt als gevolg van vei-

ligheidsspelden, munten, enz. die de

• een probleem met de waterafvoer wordt

gedetecteerd (zie hoofdstuk "Wat te

doen als..." voor meer informatie).

Waarschuwing! Schakel het apparaat

uit en trek de stekker uit het

stopcontact voordat u de pompdeur

Ga hiervoor als volgt te werk:

1. trek de stekker uit het stopcontact.

2. Wacht indien nodig tot het water is af-

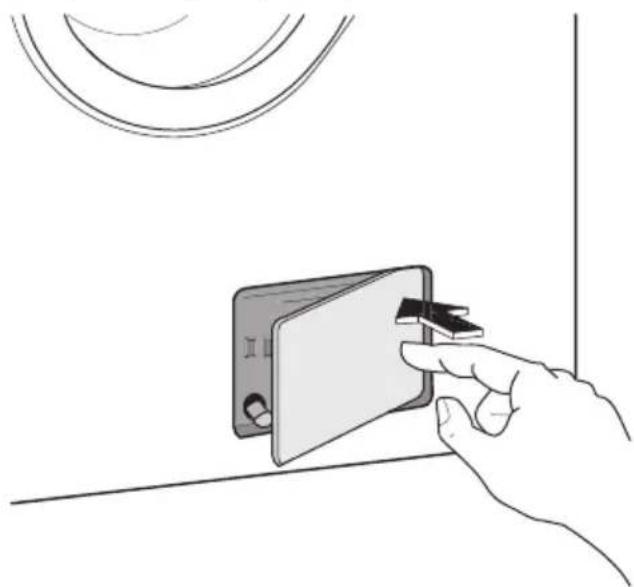

3. Open het pompdeurtje.

4. Plaats een opvangbak dichtbij de pomp

om het vrijkomende water op te vangen.

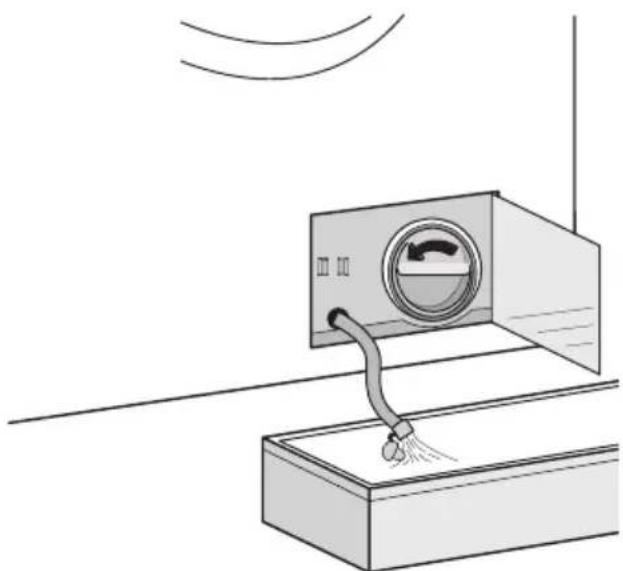

5. Trek de noodafvoerslang naar buiten,

plaats hem in de opvangbak en verwij-

6. Als er geen water meer naar buiten

komt, schroef dan het deksel van de

pomp los door deze naar links te draai-

en en verwijder het filter. Gebruik indien

nodig een tang. Houd altijd een oude

doek bij de hand om het eventueel ge-

morste water te kunnen opvegen.

Spoel het filter af onder een kraan om

eventuele resten waspoeder te verwijde-

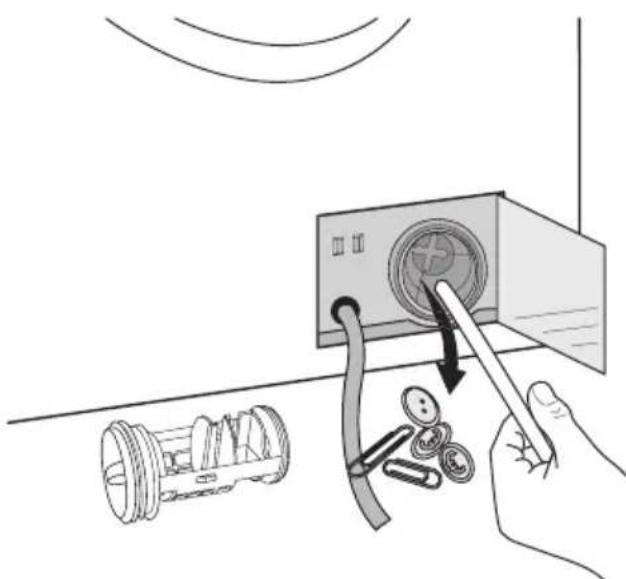

7. Verwijder vreemde materialen en was-

poeder van het filter en het schoepenrad.

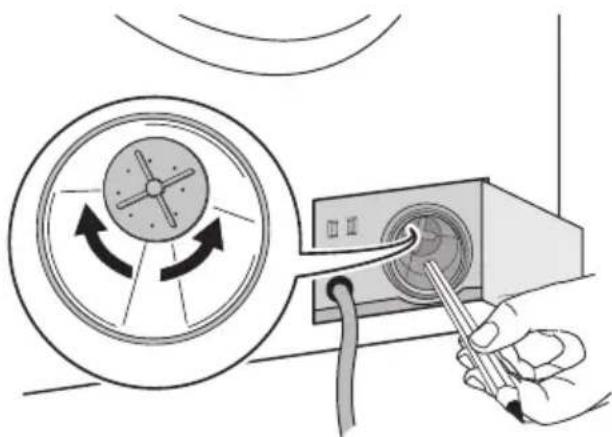

8. Controleer nauwkeurig of het schoepen-

rad draait (het draait schokkering). Als

het niet draait dient u contact op te ne-

men met de klantenservice.

18 electrolux9. Plaats de dop terug op de noodafvoers-

lang en zet de slang terug op zijn plaats.

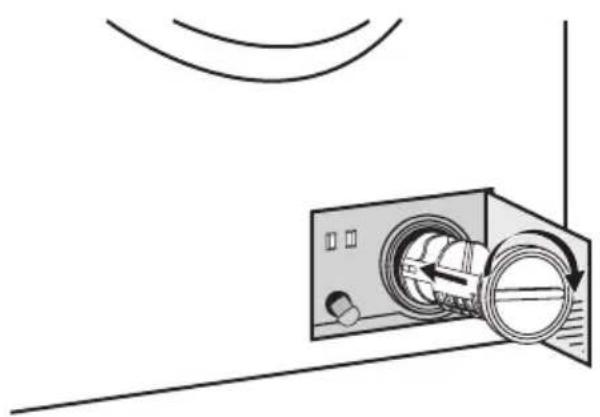

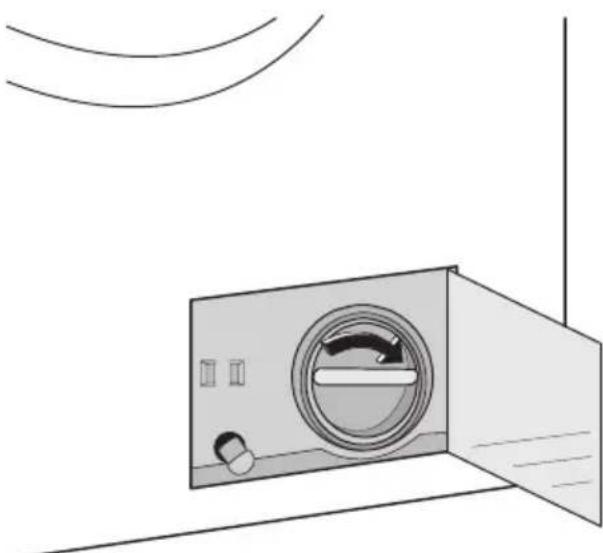

10. Vervang het filter in de pomp door het

op de juiste wijze in de speciale gelei-

ders te plaatsen. Schroef de pompklep

stevig vast door het naar rechts te draai-

11. Sluit het pompdeurtje.

Als het apparaat in werking is en afhankelijk

van het gekozen programma kan er heet wa-

ter in de pomp aanwezig zijn.

Verwijder het pompdeksel nooit tijdens een

wascyclus, wacht altijd tot de machine de

cyclus heeft afgemaakt en u het wasgoed

uit de trommel heeft gehaald. Wanneer u

het deksel weer vastschroeft, dient u goed

te controleren of het stevig is vastgezet om

lekkages te voorkomen en te voorkomen

dat jonge kinderen het kunnen verwijderen.

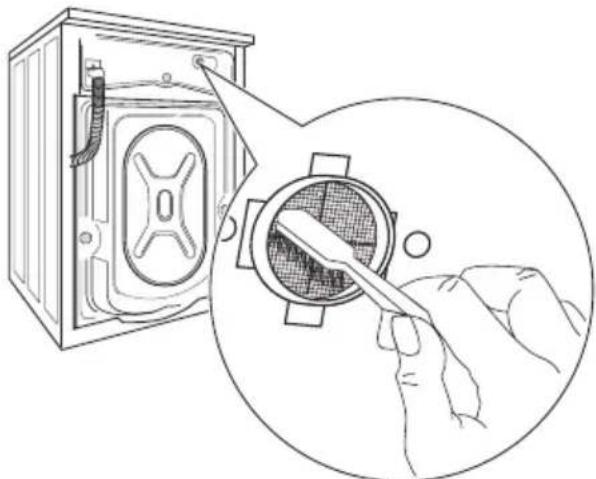

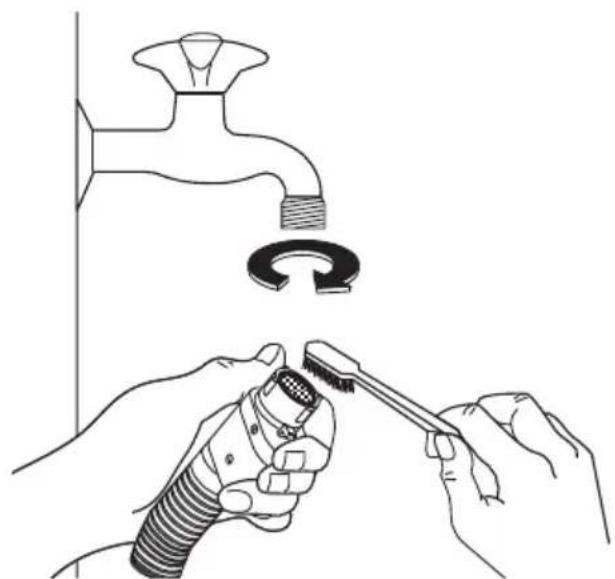

De watertoevoerfilters schoonmaken

Als u merkt dat het langer duurt om de ma-

chine met water te vullen, controleer dan of

het zeefje in de watertoevoerslang niet is ver-

1. Draai de waterkraan dicht.

2. Schroef de watertoevoerslang los.

3. Reinig het zeefje in de slang met een har-

4. Schroef de waterslang weer op de kraan.

5. Schroef de slang los van de machine.

Houd een oude doek bij de hand om

eventueel gemorst water te kunnen op-

6. Maak het filter in de klep schoon met

een stevige borstel of met een doek.

electrolux 197. Schroef de slang terug op de machine

en zorg dat de aansluiting stevig vastzit.

8. Draai de waterkraan open.

Machine legen in geval van nood

Ga, als het water niet wordt afgevoerd, als

volgt te werk om de machine leeg te laten

1. trek de stekker uit het stopcontact;

2. draai de waterkraan dicht;

3. wacht indien nodig totdat het water is af-

4. open het pompdeurtje;

5. zet een opvangbak op de vloer en houd

het uiteinde van de noodafvoerslang in

de bak. Trek de stop eruit. Het water

zou door de zwaartekracht in de opvang-

bak moeten lopen. Plaats als de opvang-

bak vol is de stop terug op de slang.

Gooi de opvangbak leeg. Herhaal deze

procedure totdat er geen water meer uit

6. reinig indien nodig de pomp, zoals hier-

7. plaats de stop terug op de noodafvoers-

lang en zet de slang terug op zijn plaats;

8. schroef de pomp weer vast en sluit het

Voorzorgsmaatregelen bij vorst

Als de machine op een plaats staat waar de

temperatuur tot beneden het vriespunt kan

dalen, ga dan als volgt te werk:

1. sluit de kraan en schroef de watertoe-

voerslang los van de kraan;

2. plaats het uiteinde van de noodafvoers-

lang en van de toevoerslang in een op

de vloer geplaatste opvangbak en laat

het aanwezige water weglopen;

3. schroef de watertoevoerslang weer aan

de kraan en zet de noodafvoerslang

weer op zijn plaats na eerst de stop te

hebben teruggeplaatst.

Door zo te handelen wordt evt. in de machi-

ne achtergebleven water verwijderd en

wordt de vorming van ijs en daardoor be-

schadiging van de machine voorkomen.

Als u de machine weer wilt gebruiken, con-

troleer dan of de omgevingstemperatuur bo-

Belangrijk! Elke keer als u het water

afvoert met behulp van de

noodafvoerslang, moet u 2 liter water in het

vakje voor het hoofdwasmiddel van de

wasmiddellade gieten en daarna het

programma pompen laten draaien. Dit

schakelt de SPAARKLEP -voorziening in,

waarmee voorkomen wordt dat een

gedeelte van het wasmiddel bij de volgende

wasbeurt ongebruikt blijft.

PROBLEMEN OPLOSSEN Bepaalde problemen zijn het gevolg van

een gebrek aan eenvoudig onderhoud of

van onoplettendheid; dergelijke problemen

kunnen zonder de hulp van een monteur ge-

makkelijk worden opgelost. Controleer

eerst de hieronder staande checklist, voor-

dat u contact opneemt met onze Klanten-

Als de machine is ingeschakeld, is het mo-

gelijk dat het rode controlelampje van toets

8 knippert, een van de volgende alarmco-

des op het display verschijnt en tegelijkertijd

iedere 20 seconden geluidssignalen te ho-

ren zijn om aan te geven dat de machine

: probleem met de watertoevoer.

: probleem met de waterafvoer.

Druk, nadat het probleem is verholpen, op

toets 8 om het programma opnieuw te star-

ten. Als het probleem, na alle controles,

zich nog steeds voordoet, neem dan con-

tact op met onze service-afedling.

20 electroluxProbleem Mogelijke oorzaak/Oplossing

De wasautomaat start niet:

De deur is niet goed gesloten.

• Doe de deur stevig dicht.

De stekker zit niet goed in het stopcontact.

• Steek de stekker in het stopcontact.

Er staat geen spanning op het stopcontact.

• Controleer de elektrische installatie in uw woning.

De hoofdzekering is doorgebrand.

• Vervang de zekering.

De keuzeknop is niet goed ingesteld en er is niet op toets 8 gedrukt.

• Draai de keuzeknop en druk nogmaals op toets 8 .

De uitgestelde start is gekozen.

• Als het wasgoed meteen gewassen moet worden, annuleer dan

de uitgestelde start.

Het kinderslot is geactiveerd.

• Deactiveer het kinderslot.

De machine wordt niet met

De waterkraan is dicht.

• Draai de waterkraan open.

De toevoerslang is bekneld of geknikt.

• Controleer de aansluiting van de watertoevoerslang.

Het filter in de toevoerslang is verstopt.

• Maak het zeefje van de toevoerslang schoon.

De deur is niet goed gesloten.

• Doe de deur stevig dicht.

Er stroomt water in de ma-

chine en dat loopt meteen

Het uiteinde van de afvoerslang bevindt zich te laag.

• Zie hoofdstuk "Waterafvoer"

De machine pompt het wa-

ter niet weg en/of centrifu-

De afvoerslang is bekneld of geknikt.

• Controleer de aansluiting van de afvoerslang.

De afvoerpomp is verstopt.

• Maak het afvoerfilter schoon.

Er is een optie of programma gekozen waarbij het water in de trom-

mel niet wordt weggepompt of een programma dat alle spoelgan-

• Kies programma POMPEN of CENTRIFUGEREN.

Het wasgoed is niet gelijkmatig in de trommel verdeeld.

• Verdeel het wasgoed opnieuw.

Er ligt water op de vloer:

Er is te veel of ongeschikt wasmiddel gebruikt (te veel schuimvor-

• Verminder de hoeveelheid wasmiddel of gebruik een ander mid-

Controleer of een van de koppelingen van de toevoerslang lekka-

ge vertoont. Dit is niet altijd gemakkelijk te zien, omdat het water

langs de slang naar beneden loopt; controleer of de slang vochtig

• Controleer de aansluiting van de watertoevoerslang.

De watertoevoerslang is beschadigd.

• Vervang deze door een nieuwe.

De dop op de noodafvoerslang is na het schoonmaken niet terug-

geplaatst of het filter is niet goed vastgeschroefd.

• Zet de dop terug op de noodafvoerslang en draai het filter volle-

electrolux 21Probleem Mogelijke oorzaak/Oplossing

Onbevredigende wasresul-

Er is te weinig of ongeschikt wasmiddel gebruikt.

• Gebruik meer wasmiddel of gebruik een ander middel.

Hardnekkige vlekken zijn niet vóór het wassen behandeld.

• Gebruik normaal in de handel verkrijgbare producten om hard-

nekkige vlekken te behandelen.

De juiste temperatuur was niet gekozen.

• Controleer of u de juiste temperatuur heeft gekozen.

Te veel wasgoed in de trommel.

• Verminder laadvolume.

De deur gaat niet open:

Het programma loopt nog.

• Wacht tot de wascyclus is afgelopen.

De deur is niet ontgrendeld.

Wacht tot het symbool

Er staat water in de trommel.

• Kies programma Pompen of Centrifugeren om het water te ver-

De machine staat te schud-

den of maakt lawaai:

De transportbouten en het verpakkingsmateriaal zijn niet verwijderd.

• Controleer of het apparaat correct geïnstalleerd is.

De pootjes zijn niet afgesteld

• Controleer of het apparaat goed waterpas staat.

Het wasgoed is niet gelijkmatig in de trommel verdeeld.

• Verdeel het wasgoed opnieuw.

Misschien zit er maar heel weinig wasgoed in de trommel.

• Doe meer wasgoed in de trommel.

Centrifugeren begint traag

of de machine centrifugeert

De elektronische voorziening voor onbalans is ingeschakeld omdat

het wasgoed niet gelijkmatig in de trommel is verdeeld. Het was-

goed wordt herverdeeld doordat de machine de trommel in tegen-

overgestelde richting ronddraait. Dit kan verschillende keren nodig

zijn voordat de onbalans verdwijnt en het normale centrifugeren

kan worden hervat. Als na 10 minuten het wasgoed nog steeds

niet gelijkmatig in de trommel is verdeeld, zal de machine niet cen-

trifugeren. Verdeel het wasgoed in dat geval met de hand in de

trommel en selecteer het programma centrifugeren.

• Verdeel het wasgoed opnieuw.

De lading is te klein.

• Voeg meer wasgoed toe, verdeel de lading handmatig opnieuw

en kies vervolgens het centrifugeprogramma.

De machine maakt een

De machine is uitgerust met een type motor die vergeleken met an-

dere traditionele motoren een vreemd geluid maakt. Deze nieuwe

motor zorgt voor een soepelere start en een betere verdeling van

het wasgoed in de trommel tijdens het centrifugeren, en voor een

betere stabiliteit van de machine.

Er is geen water zichtbaar

Machines die gebaseerd zijn op moderne technologie werken erg

zuinig en verbruiken weinig water zonder dat dit van invloed is op

de prestatie van de machine.

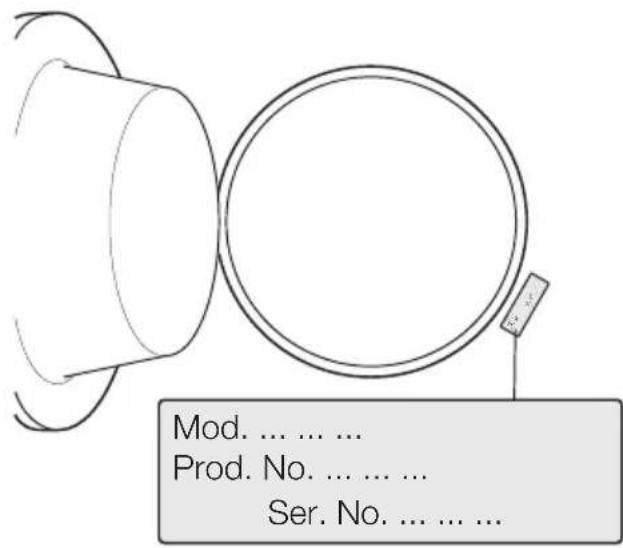

22 electroluxAls u het probleem niet kunt vinden of op-

lossen, neem dan contact op met onze Klan-

tenservice. Noteer alvorens te bellen het mo-

del, serienummer en de aankoopdatum van

de machine: de Klantenservice zal om deze

Diepte (totale afmeting)

Aansluiting aan het elektriciteits-

Spanning - Totale vermogen -

Informatie over de elektrische aansluiting staat op het typeplaatje

aan de binnenkant van de deur van het apparaat.

Leidingwaterdruk Minimaal

Centrifugesnelheid Maximaal 1600 Toeren per minuut

Wol/Handwas 30° 0.25 58

1) "Katoen ECO" op 60°C met een belading van 7 kg is het referentieprogramma voor de gegevens die op het

energielabels staan, overeenkomstig de richtlijnen 92/75/EEG.

De verbruiksgegevens in deze tabel zijn slechts richtlijnen, ze kunnen variëren afhanke-

lijk van de hoeveelheid en soort wasgoed, de temperatuur van het aangevoerde water

en de omgevingstemperatuur.

electrolux 23MONTAGE Uitpakken

Alle transportbouten en verpakkingsmateria-

len moeten worden verwijderd alvorens de

machine in gebruik te nemen.

Wij raden u aan alle transportbeveiligingen

te bewaren, zodat zij kunnen worden ge-

monteerd als de machine ooit nog eens

moet worden vervoerd.

1. Nadat u al het verpakkingsmateriaal ver-

wijderd heeft, de machine voorzichtig op

zijn achterkant leggen om de basis van

piepschuim van de onderkant te kunnen

2. Verwijder het aansluitsnoer en de af-

voerslang van de slanghouders op de

achterkant van het apparaat

3. Draai de drie bouten los.

4. Schuif de betreffende kunststof afstand-

houders naar buiten.

24 electrolux5. Open de vuldeur en verwijder het poly-

styreen blokje dat op de afdichting van

6. Maak het kleine gaatje aan de boven-

kant en de twee grotere gaten dicht met

de plastic doppen die in het zakje bij de

gebruiksaanwijzing zitten.

Installeer de machine op een vlakke harde

vloer. Zorg er voor dat de luchtcirculatie

rond de machine niet wordt belemmerd

door tapijten, kleedjes enz. Controleer of de

machine vrij staat van de muur of andere

keukenmeubelen. Zet de wasmachine wa-

terpas door de pootjes hoger of lager te zet-

ten. Het kan enige moeite kosten om de

pootjes te verstellen omdat ze voorzien zijn

van een zelfborgende moer, maar de machi-

ne MOET horizontaal en stabiel staan. Con-

troleer de afstelling, indien nodig, met een

luchtbelwaterpas. Alle noodzakelijke afstel-

lingen kunnen uitgevoerd worden met een

moersleutel. Zorgvuldige horizontale afstel-

ling voorkomt trillingen, lawaai of verschui-

ving van de machine tijdens de werking.

Let op! Leg nooit karton, hout of iets

dergelijks onder de machine om

oneffenheden van de vloer te

electrolux 25Watertoevoer

Een waterslang is meegeleverd; deze is te

vinden in de trommel van de machine. Ge-

bruik voor aansluiting op de waterleiding

niet de slang van uw vorige machine.

Belangrijk! Dit apparaat moet aangeslo-

ten worden op een koud watertoevoer.

1. Open de vuldeur en neem de toevoers-

lang uit de trommel.

2. Sluit de slang met de haakse aansluiting

op de machine aan. Bevestig de toe-

voerslang niet naar beneden gericht. Be-

vestig de slang altijd onder een hoek

naar links of naar rechts, afhankelijk van

de plaats waar de waterkraan zich be-

3. Breng de slang in de juiste positie door

de ringmoer los te draaien. Als de toe-

voerslang zich in de juiste positie be-

vindt, draai de ringmoer dan weer vast

om lekkage te voorkomen.

4. Sluit de slang aan op een kraan met 3/4"-

schroefdraad. Gebruik altijd de bij de ma-

chine geleverde slang.

De toevoerslang mag niet worden verlengd.

Als de slang te kort is en u de kraan niet wilt

verplaatsen, zult u een nieuwe, langere

slang moeten kopen die speciaal voor dit

De toevoerslang is voorzien van een water-

stop, een beveiligingsvoorziening tegen

schade veroorzaakt door waterlekkage die

kan ontstaan door natuurlijke slijtage van de

slang. Deze storing wordt aangegeven door

een rood vlak in venster "A" . Indien dit ge-

beurt, de kraan dichtdraaien en contact op-

nemen met de Klantenservice om de slang

Het uiteinde van de afvoerslang kan op drie

manieren worden geplaatst.

Over de rand van een afvoer buigen

met behulp van de plastic slanggeleider

26 electroluxdie bij de machine is meegeleverd. Zorg

er in dit geval voor dat het uiteinde niet

van de rand kan losschieten als de was-

automaat aan het leeglopen is. U kunt de

slang met een stuk touw aan de kraan

vastbinden of aan de wand bevestigen.

In een aftakking van een gootsteenaf-

voer. De aftakking dient zich boven de si-

fon te bevinden, zodat de bocht zich ten

minste 60 cm boven de grond bevindt.

• Direct in een afvoerpijp op een hoog-

te van niet minder dan 60 cm en niet

meer dan 90 cm. Het einde van de af-

voerslang moet altijd geventileerd zijn,

d.w.z. dat de binnendiameter van de af-

voerpijp groter moet zijn dan de buitendi-

ameter van de afvoerslang. De afvoers-

lang mag niet geknikt zijn.

De afvoerslang kan verlengd worden tot een maximum van 4 meter. Een extra afvoers-

lang en koppelstuk zijn verkrijgbaar bij de Klantenservice bij u in de buurt.

AANSLUITING AAN HET ELEKTRICITEITSNET Informatie over de elektrische aansluiting

staat op het typeplaatje aan de binnenkant

van de deur van het apparaat.

Controleer of de elektrische installatie in uw

woning geschikt is voor het maximale vereis-

te vermogen; houd hierbij rekening met an-

dere apparaten die in gebruik zijn.

Sluit de machine aan op een

De fabrikant kan niet aansprakelijk

gesteld worden voor schade of

letsel die voortkomt uit het niet

opvolgen van bovengenoemde

veiligheidsvoorschriften.

Het aansluitsnoer moet na de

installatie van de machine

electrolux 27Indien de voedingskabel moet

worden vervangen, dan moet dit

MILIEUBESCHERMING Het symbool op het product of op de

verpakking wijst erop dat dit product niet

als huishoudafval mag worden behandeld,

maar moet worden afgegeven bij een

verzamelpunt waar elektrische en

elektronische apparatuur wordt gerecycled.

Als u ervoor zorgt dat dit product op de

juiste manier wordt verwijderd, voorkomt u

mogelijke negatieve gevolgen voor mens en

milieu die zich zouden kunnen voordoen in

geval van verkeerde afvalverwerking. Voor

gedetailleerdere informatie over het

recyclen van dit product, kunt u contact

opnemen met de gemeente, de

gemeentereiniging of de winkel waar u het

product hebt gekocht.

Verpakkingsmaterialen

Materialen met het symbool

den als u ze netjes weggooit in de daarvoor

Om water en energie te besparen en om

het milieu te helpen beschermen, raden wij

u aan de volgende tips ter harte te nemen:

• Normaal vuile was kan zonder voorwas

worden gewassen om wasmiddel, water

en tijd te besparen (ook het milieu wordt

• De machine werkt economischer als hij

volledig wordt gevuld.

• Met de juiste voorbehandeling kunnen

vlekken en vuil worden verwijderd; het

wasgoed kan daarna bij een lagere tem-

peratuur worden gewassen.

• Doseer het wasmiddel aan de hand van

de waterhardheid, de mate van vervuiling

van het wasgoed en de hoeveelheid was-
