FFJ4771X - Réfrigérateur FAGOR - Notice d'utilisation et mode d'emploi gratuit

Marque	Fagor
Modèle	FFJ4771X
Type de produit	Réfrigérateur combiné avec compartiment congélateur
Alimentation électrique	220-240 V, prise de terre
Type de réfrigérant	R600A (respectueux de l'environnement)
Éclairage intérieur	Ampoule E14, 220-240 V, 15/25 W
Température recommandée réfrigérateur	4 °C
Température recommandée congélateur	-18 °C (conservation), -24 °C (congélation)
Fonction refroidissement rapide réfrigérateur	Active la température la plus froide pendant 6 heures
Fonction refroidissement rapide congélateur	Active la température la plus froide pendant 52 heures
Fonction vacances	Maintient une faible consommation, réfrigérateur arrêté ou en veille
Dégivrage	Automatique (No Frost) ; ne pas obstruer les grilles de ventilation
Filtre à charbon actif	Absorbe les odeurs, change tous les 6 mois
Accessoire S.P.A. (optionnel)	Maintient l'humidité dans le bac à légumes, filtre à changer tous les 2 ans
Inversion de porte	Possible, instructions détaillées dans le manuel
Alarme porte ouverte	Se déclenche après 2 minutes, se désactive en fermant la porte
Alarme température congélateur	Signal lumineux et sonore en cas de température anormalement élevée
Nettoyage intérieur	Éponge humide avec eau et bicarbonate ; pas de nettoyeur vapeur, solvants ou abrasifs
Nettoyage extérieur	Pas de nettoyeur vapeur pour les écrans ; aspirer la grille arrière une fois par an
Réparabilité	Ne pas manipuler soi-même, appeler le service d'assistance technique

FOIRE AUX QUESTIONS - FFJ4771X FAGOR

Comment inverser le sens d'ouverture de la porte ?

Débranchez l'appareil et videz la contreporte. Retirez la charnière supérieure, débranchez le connecteur, retirez la porte du réfrigérateur, puis le panneau de commandes. Faites une encoche pour le câble de l'autre côté. Répétez les opérations pour la porte du congélateur en déplaçant les charnières et les poignées. Suivez les étapes 1.4.1 à 1.4.19 du manuel.

Comment régler la température du réfrigérateur et du congélateur ?

Utilisez les touches + ou - situées sur le panneau de commande. Sélectionnez d'abord le compartiment souhaité (réfrigérateur ou congélateur) puis appuyez sur + ou - pour ajuster la température. La température recommandée est de 4 °C pour le réfrigérateur et -18 °C pour le congélateur.

À quoi sert la fonction vacances et comment l'activer ?

La fonction vacances permet de maintenir une faible consommation tout en conservant les aliments dans le congélateur. Activez-la en appuyant sur la touche HOLIDAY ou en réglant les touches + et - jusqu'à voir l'icône correspondante. Assurez-vous que la porte est fermée.

Comment activer le refroidissement rapide (Super) ?

Pour le réfrigérateur, appuyez sur SUPER (ou la touche ✉) ; l'appareil fonctionne à la température la plus froide pendant 6 heures. Pour le congélateur, appuyez sur SUPER pendant 24 heures avant d'introduire une grande quantité d'aliments ; il fonctionne à plein régime pendant 52 heures.

Que faire si l'alarme de porte ouverte retentit ?

L'alarme se déclenche si la porte reste ouverte plus de 2 minutes. Fermez simplement la porte pour la désactiver. La lumière du réfrigérateur s'éteint également pour économiser l'énergie.

Comment nettoyer l'intérieur du réfrigérateur ?

Utilisez une éponge ou un chiffon humide avec de l'eau et du bicarbonate de soude. N'utilisez jamais de nettoyeur vapeur, de solvants ou de détergents abrasifs. Pour l'extérieur, ne nettoyez pas les écrans avec un nettoyeur vapeur.

Quand et comment changer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 6 mois. Pour le changer, retirez le cache, séparez le filtre, enlevez les cachetages, activez le viseur BIOFILTER en appuyant jusqu'à entendre un clic, puis replacez le nouveau filtre dans son emplacement.

Que faire en cas de coupure de courant ?

Ouvrez les portes le moins possible pour maintenir la température. Lorsque le courant revient, vérifiez si les aliments sont encore congelés. Ne recongelez pas des aliments décongelés sans les cuire d'abord.

Pourquoi mon réfrigérateur fait-il du bruit ?

Des bruits normaux peuvent se produire : bouillonnement du gaz réfrigérant, bourdonnement du compresseur, craquements dus aux dilatations, ou bruit du ventilateur du congélateur. Ce n'est pas un dysfonctionnement.

Comment économiser de l'énergie avec mon réfrigérateur ?

Placez l'appareil loin des sources de chaleur et du soleil. Ne laissez pas les portes ouvertes trop longtemps. Utilisez la fonction vacances si vous vous absentez. Dégivrez régulièrement si votre modèle n'est pas No Frost. N'introduisez pas d'aliments chauds.

MODE D'EMPLOI FFJ4771X FAGOR

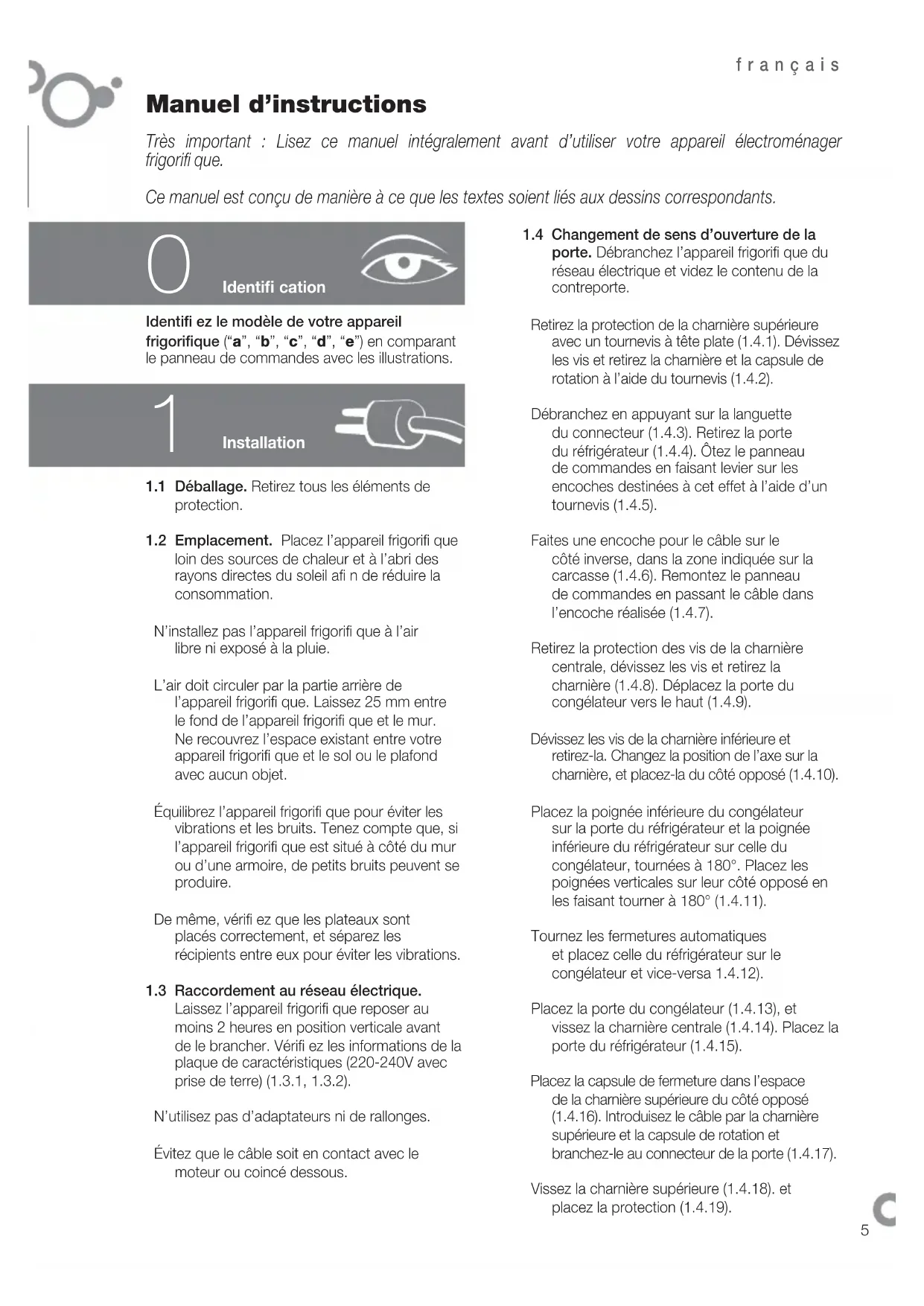

Manuel d'instructions

Très important : Lisez ce manuel intégralement avant d'utiliser votre appareil électroménager frigorifi que.

Ce manuel est conçu de manière à ce que les textes soient liés aux dessins correspondants.

Identifi cation

Identifi ez le modèle de votre appareil

frigorifique ("a", "b", "c", "d", "e") en comparant le panneau de commandes avec les illustrations.

1

Installation

1.1 Déballage. Retirez tous les éléments de protection.

1.2 Emplacement. Placez l'appareil frigorifi que loin des sources de chaleur et à l'abri des rayons directes du soleil afi n de réduire la consommation.

N'installez pas l'appareil frigorifi que à l'air libre ni exposé à la pluie.

L'air doit circuler par la partie arrière de l'appareil frigorifi que. Laissez 25 mm entre le fond de l'appareil frigorifi que et le mur. Ne recouvrez l'espace existant entre votre appareil frigorifi que et le sol ou le plafond avec aucun objet.

Équilibrez l'appareil frigorifi que pour éviter les vibrations et les bruits. Tenez compte que, si l'appareil frigorifi que est situé à côté du mur ou d'une armoire, de petits bruits peuvent se produire.

De même, vérifi ez que les plateaux sont placés correctement, et séparez les récipients entre eux pour éviter les vibrations.

1.3 Raccordement au réseau électrique.

Laissez l'appareil frigorifi que reposer au moins 2 heures en position verticale avant de le brancher. Vérifi ez les informations de la plaque de caractéristiques (220-240V avec prise de terre) (1.3.1, 1.3.2).

N'utilisez pas d'adaptateurs ni de rallonges.

Évitez que le câble soit en contact avec le moteur ou coincé dessous.

1.4 Changement de sens d'ouverture de la porte. Débranchez l'appareil frigorifi que du réseau électrique et videz le contenu de la contreporte.

Retirez la protection de la charnière supérieure avec un tournevis à tête plate (1.4.1). Dévissez les vis et retirez la charnière et la capsule de rotation à l'aide du tournevis (1.4.2).

Débranchez en appuyant sur la languette du connecteur (1.4.3). Retirez la porte du réfrigérateur (1.4.4). Ôtez le panneau de commandes en faisant levier sur les encoches destinées à cet effet à l'aide d'un tournevis (1.4.5).

Faites une encoche pour le câble sur le côté inverse, dans la zone indiquée sur la carcasse (1.4.6). Remontez le panneau de commandes en passant le câble dans l'encoche réalisée (1.4.7).

Retirez la protection des vis de la charnière centrale, dévissez les vis et retirez la charnière (1.4.8). Déplacez la porte du congélateur vers le haut (1.4.9).

Dévissez les vis de la charnière inférieure et retirez-la. Changez la position de l'axe sur la charnière, et placez-la du côté opposé (1.4.10).

Placez la poignée inférieure du congélateur sur la porte du réfrigérateur et la poignée inférieure du réfrigérateur sur celle du congélateur, tournées à 180°. Placez les poignées verticales sur leur côté opposé en les faisant tourner à 180° (1.4.11).

Tournez les fermetures automatiques et placez celle du réfrigérateur sur le congélateur et vice-versa 1.4.12).

Placez la porte du congélateur (1.4.13), et vissez la charnière centrale (1.4.14). Placez la porte du réfrigérateur (1.4.15).

Placez la capsule de fermeture dans l'espace de la charnière supérieure du côté opposé (1.4.16). Introduisez le câble par la charnière supérieure et la capsule de rotation et branchez-le au connecteur de la porte (1.4.17).

Vissez la charnière supérieure (1.4.18). et placez la protection (1.4.19).

2

Utilisation

2.1 Mise en marche de l'appareil frigorifi que.

Appuyez sur ON-OFF(2.1.1), *(2.1.3) ou sur les touches + ou — jusqu'à ce que vous voyiez un chiffre à l'écran (2.1.2). Les modèles Mini LCD, se bloquent automatiquement (2.1.3), pour débloquer appuyer sur n'importe quelle touche durant 3 secondes.

2.2 Sélection du compartiment. Dans les appareils frigorifi ques combinés le compartiment réfrigérateur et le compartiment congélateur fonctionnent de manière indépendante.

2.3 Sélection de la température. Tournez la commande (2.3.1) ou appuyez sur les touches +, — d'abord du compartiment congélateur puis du compartiment réfrigérateur (2.3.2, 2.3.3).

Une fois la température sélectionnée, vous pouvez connaître la température réelle du compartiment au moyen de l'indicateur lumineux (2.3.4), ou en appuyant durant 5 secondes sur les touches + ou — du compartiment souhaité. La température du compartiment clignotera.

Recommendation : La température conseillée du compartiment réfrigérateur est de 4 et celle du compartiment congélateur est de - pour les aliments déjà congelés. Dans le cas où vous souhaiteriez congeler, la température recommandée est de -24

N'oubliez pas que la température intérieure dépend de la température ambiante, de l'emplacement et de la fréquence de l'ouverture.

2.4 Fonctions du réfrigérateur.

Fonction refroidissement rapide :

Cette fonction active le réfrigérateur à la température la plus froide durant 6 heures. Il est recommandé de l'activer quand vous introduirez une grande quantité d'aliments dans le réfrigérateur.

Pour activer et désactiver : Appuyez sur SUPER (2.4.1) appuyez sur ✉2.4.2 ou (2.4.3).

Fonction vacances : La fonction vacances est très utile, quand vous n'allez pas utiliser le réfrigérateur durant une longue période, mais que vous souhaitez conserver des aliments dans le congélateur. Avec cette fonction, votre appareil frigorifi que maintiendra une très faible consommation et ne générera pas d'odeurs à l'intérieur.

Avertissement : Pour ce faire la porte de l'appareil frigorifi que doit être fermée.

Pour activer et désactiver : Appuyez sur HOLIDAY(2.4.4) ou sur les touches + , — jusqu'à voir affi ché sur l'écran (2.4.5) ou 1 avant 3 secondes (2.4.6). Pour désactiver, répétez l'opération. Certains modèles, permettent un arrêt du compartiment réfrigérateur.

Appuyez QN-OFF (2.4.7), ou sur les touches +, —(2.4.8, 2.4.9), jusqu'à ce qu'aucun chiffre ne soit affi ché.

2.5 Fonctions du congélateur.

Fonction refroidissement rapide :

Cette fonction active le congélateur à la température la plus froide durant 52 heures. Il est recommandé de l'activer 24 heures avant d'introduire une grande quantité de nourriture dans le congélateur.

Pour activer et désactiver : Appuyez sur SUPER(2.5.1) appuyez sur ✕2.5.2) ou (2.5.3).

Connexion/déconnexion du congélateur :

Appuyez sur la touche ON-OFF (2.5.4), les touches +, — (2.5.5) jusqu'à ce que vous ne voyiez plus aucune température à l'écran, ou sur ☐ durant 3 secondes (2.5.6). En éteignant le congélateur le compartiment réfrigérateur s'éteindra également.

2.6 Recommandations d'utilisation.

• N'ouvrez pas les portes plus longtemps que nécessaire et ne mettez pas d'aliments chauds dans l'appareil frigorifi que. Vous obtiendrez ainsi un usage plus effi cace de votre appareil électroménager frigorifi que et vous éviterez l'augmentation de consommation d'énergie.

• Si votre appareil frigorifi que est NO FROST n'obstruez pas les grilles de ventilation et laissez de l'espace entre les aliments pour que l'air circule entre eux.

• Ne mettez pas des bouteilles de boissons gazeuses ou en verre contenant du liquide dans le congélateur car elles peuvent éclater.

• Conservez les aliments dans des récipients hermétiques pour éviter que les aliments ne se dessèchent.
• Ne consommez pas de glaces ou d'aliments très froids car ils peuvent provoquer des brûlures dans la bouche.

3 Entretien et nettoyage

3.1 Nettoyage intérieur. Utilisez une éponge ou une lavette humidifiée avec de l'eau et du bicarbonate en nettoyant l'intérieur pour éviter la formation des odeurs. N'utilisez en aucun cas de machines de nettoyage à vapeur, de dissolvants ou de détergents abrasifs.
3.2 Nettoyage extérieur. N'utilisez pas de machines de nettoyage à vapeur pour nettoyer les écrans.

Il est recommandable de nettoyer la grille arrière une fois par an avec un aspirateur.

3.3 Nettoyage des accessoires. Ils ne sont pas adaptés au lave-vaisselle. Lavez-les à la main à l'aide d'une éponge ou d'une lavette.
3.4 Changement d'ampoule. Si l'ampoule grille : débranchez l'appareil frigorifi que. Retirez la protection en appuyant sur la languette (3.4.1, 3.4.3), et ôtez l'ampoule endommagée (3.4.2, 3.4.4). Remplacez-la par une autre du même type de pas de vis, E14, 220-240V, 15/25W ou selon l'indication de luminaire.
3.5 Changement du fi ltre carbone. L'appareil frigorifi que peut intégrer un fi ltre carbone qui absorbe les odeurs étranges de certains aliments et retient les microorganismes (champignons et bactéries) de l'air qui circule.

Le fi ltre conserve ses propriétés durant un temps limité de 6 mois. Une fois se temps écoulé, il est recommandé de le remplacer par un neuf. Son emplacement varie en fonction du modèle.

Pour activer le fi ltre : Appuyez sur la languette et retirez la protection pour accéder au fi ltre (3.5.1, 3.5.3). Séparez le fi ltre du cache (3.5.2, 3.5.4) et retirez les cachetages (3.5.5).

Appuyez sur le viseur BIOFILTER jusqu'à entendre un léger claquement (3.5.6) et en quelques secondes l'échelle de durée commencera à se colorer. Placez le fi Itre dans son emplacement d'origine.

⚠️ Gardez les fi Itres épuisés et les pièces de rechange hors de la portée des enfants; L'ingérer en grandes quantités peut être dangereux.

Ne mouillez pas le fi ltre, car il perdra toutes ses propriétés.

3.6 S.P.A. salus per aquam (optionnel)

Votre appareil électroménager frigorifi que peut intégrer l'accessoire S.P.A. qui sert à maintenir un niveau constant d'humidité dans le bac à légumes et permettre ainsi que les aliments ne se dessèchent pas.

Il se situe dans le joint de séparation du bac à légume (3.6.1). Il se compose d'un réservoir avec un verre verseur et un niveau indicatif de remplissage. Quand le S.P.A. aura besoin d'eau, le niveau descendra jusqu'à être caché. Ôtez le verre (3.6.2) et utilisez-le pour remplir le réservoir (3.6.3).

Il est recommandé de changer le fi ltre tous les 2 ans (3.6.4).

Diagnostics

4.1 Porte ouverte. Si votre porte reste ouverte plus de 2 minutes une alarme retentira et la lumière du réfrigérateur s'éteindra. L'alarme se déconnecte lorsque vous fermez la porte.

4.2 Froid insuffi sant dans le congélateur.

• Si la température du congélateur est anormalement élevée une alarme lumineuse apparaît (4.2.1, 4.2.2) ou l'icône
  ▲ clignote, et un signal acoustique intermittent s'active également. Appuyez sur SOUPEUR */0 pour désactiver manuellement le signal acoustique (4.2.4, 4.2.5, 4.2.6).

- Lorsque vous connecterez l'appareil pour la première fois l'icône apparaîtra ou l'alarme lumineuse sera activée, mais l'alarme ne retentira pas.

4.3 Coupure d'alimentation électrique.

Ouvrez les portes de l'appareil frigorifi que le moins possible. Lorsque le courant revient, vérifi ez si les aliments stockés se sont ou non décongelés.

4.4 Bruits normaux dans l'appareil électroménager frigorifi que.

Votre appareil frigorifi que peut émettre une série de bruits qui sont normaux durant son fonctionnement, vous ne devez pas vous en préoccuper.

• Le gaz réfrigérant peut produire un bouillonnement en circulant dans les circuits.
• Le compresseur peut produire des bourdonnements et/ou un léger claquement, surtout quand il se met en marche.
• Les dilatations ou les contractions des matériaux utilisés peuvent produire des éclatements ou des craquements.
• L'air que le ventilateur du congélateur déplace peut générer un petit bruit de fond.

Ne manipulez pas l'appareil frigorifi que pour essayer de le réparer. Appelez le service d'assistance technique

Sécurité

• Gardez les grilles de ventilations dégagées.
• Veillez à ne pas endommager le circuit de réfrigération.
• N'utilisez pas d'appareils électriques à l'intérieur de l'appareil frigorifi que, sauf s'ils sont du type recommandé par le fabricant.
• N'utilisez pas de dispositifs mécaniques ou d'autres moyens différents de ceux recommandés par le fabricant pour accélérer le processus de décongélation.
• Cet appareil n'est pas destiné à l'utilisation par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience ou de connaissance, sauf sous supervision ou après avoir reçu les instructions relatives

à l'utilisation de l'appareil par une personne responsable de leur sécurité. Son utilisation par des enfants devra être surveillée pour éviter qu'ils ne jouent avec l'appareil.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant ou par son service après-vente ou par un personnel semblable qualifié, afi n d'éviter des situations dangereuses.

Environnement

Cet appareil frigorifi que a été conçu en pensant à la conservation de l'environnement.

Cet appareil fonctionne avec le réfrigérant R600A, qui ne détériore pas l'environnement.

Il respecte l'environnement. Utilisez les températures recommandées pour chaque compartiment, selon la fonction dont vous avez besoin pour obtenir une utilisation effi cace de votre appareil électroménager frigorifi que.

Débranchez le réfrigérateur ou activez la fonction vacances pour les longues périodes de temps où vous n'allez pas utiliser l'appareil. Vous réduirez la consommation et vous économiserez de l'énergie.

Éviter de garder les portes ouvertes durant plus de temps que nécessaire, car cela suppose une augmentation de la dépense énergétique.

Gestion des résidus d'appareils électriques et électroniques.

Ne mettez pas les appareils au rebut en les mélangeant avec des résidus domestiques généraux.

Remettez votre appareil frigorifi que dans un centre de reprise spécifi que.

Le recyclage des appareils électroménagers évite des conséquences négatives pour la santé et l'environnement et permet d'économiser de l'énergie et des ressources.

Pour plus d'information, veuillez contacter les autorités locales ou l'établissement où vous avez acquis votre appareil frigorifi que.
