Intitulé	Description
Type de produit	Four encastrable sous plaque de cuisson
Caractéristiques techniques principales	Four électrique avec plusieurs fonctions de cuisson
Alimentation électrique	220-240 V, 60 Hz
Dimensions approximatives	Largeur : 76 cm, Hauteur : 60 cm, Profondeur : 60 cm
Poids	Environ 50 kg
Compatibilités	Compatible avec les plaques de cuisson Whirlpool
Puissance	Environ 3000 W
Fonctions principales	Cuisson conventionnelle, grill, cuisson par convection
Entretien et nettoyage	Nettoyage facile avec un revêtement intérieur antiadhésif
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès des revendeurs agréés
Sécurité	Système de verrouillage de sécurité, protection contre la surchauffe
Informations générales utiles	Garantie de 2 ans, manuel d'utilisation inclus

FOIRE AUX QUESTIONS - G7CE3034XS - INSTALLING OVEN UNDER COOKTOP WHIRLPOOL

Quelle est la hauteur minimale requise pour installer le four sous la plaque de cuisson ?

La hauteur minimale requise pour installer le four sous la plaque de cuisson est de 60 cm.

Quel type de prise électrique est nécessaire pour le four Whirlpool G7CE3034XS ?

Le four nécessite une prise de type 230 V avec une capacité de 16 A.

Comment puis-je m'assurer que le four est bien nivelé après l'installation ?

Utilisez un niveau à bulle pour vérifier que le four est bien horizontal et ajustez les pieds si nécessaire.

Quelles sont les dimensions du four pour une installation correcte ?

Les dimensions du four sont de 76,2 cm (largeur) x 60,9 cm (profondeur) x 60,0 cm (hauteur).

Est-il nécessaire d'avoir une ventilation pour installer le four sous la plaque de cuisson ?

Oui, il est recommandé d'avoir une ventilation adéquate pour éviter la surchauffe et assurer un bon fonctionnement.

Comment connecte-t-on le four à l'alimentation électrique ?

Le four doit être raccordé à l'alimentation électrique par un électricien qualifié, en suivant les instructions du manuel d'installation.

Que faire si le four ne s'allume pas après l'installation ?

Vérifiez d'abord que le four est correctement branché et que le disjoncteur n'a pas sauté. Si le problème persiste, consultez le service après-vente.

Y a-t-il des précautions particulières à prendre lors de l'installation ?

Assurez-vous que l'espace autour du four est dégagé, et suivez toutes les instructions de sécurité fournies dans le manuel d'installation.

Puis-je installer le four moi-même ou dois-je faire appel à un professionnel ?

Il est conseillé de faire appel à un professionnel pour l'installation afin de garantir la conformité et la sécurité.

Quelle est la garantie du produit ?

La garantie standard pour le four Whirlpool G7CE3034XS est de 1 an, couvrant les défauts de fabrication.

MODE D'EMPLOI G7CE3034XS - INSTALLING OVEN UNDER COOKTOP WHIRLPOOL

IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur. La table de cuisson doit être homologuée pour une utilisation au-dessus d'un four. Pour les dimensions de l'ouverture à découper, voir les instructions d'installation de la table de cuisson. Centrer l'ouverture à découper pour la table de cuisson par rapport à l'ouverture découpée pour le four.

Pour éviter d'endommager les placards, consulter le constructeur de la maison ou le fabricant des placards pour déterminer si les matériaux utilisés peuvent subir un changement de couleur, une déstratification ou d'autres dommages. Ce four a été conçu conformément aux exigences des normes UL et CSA International et respecte les températures maximales permises de 194°F (90°C) pour les placards en bois.

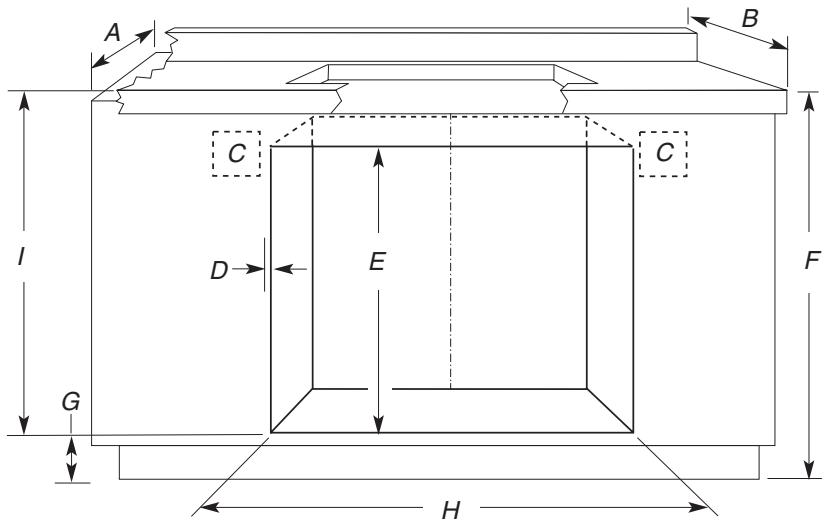

Combinaisons four encastré / table de cuisson électrique/à éléments en spirale (produits homologués)

A. Profondeur de placard 24" (61 cm)
B. Profondeur du plan de travail 25" (63,5 cm)
C. Emplacements recommandés pour le boîtier de connexion du four et de la table de cuisson
D. Prévoir 58 " (1,6 cm) pour le chevauchement de la garniture du four, de chaque côté.
E. 27 ^3/4 " (70,5 cm) min. de hauteur d'encastrement
F. 36" (91,4 cm) entre la base du placard et le plan de travail
G. 4 ^5/8 " (11,7 cm) maximum à partir de la base du placard
H. Voir le tableau dimensions de l'ouverture à découper.

I. 31 ^3/8 " (79,7 cm) à partir du dessus de la table de cuisson jusqu'au bas de l'ouverture découpée

OUVERTURE À DÉCOUPER - DIMENSIONS

Taille du four	Ouverture à découper pour le four
24" (61 cm)	2212" (57,2 cm)
27" (68,6 cm)	2512" (64,8 cm)
30" (76,2 cm)	2812" (72,4 cm)
36" (91,4 cm)	3412" (87,6 cm)

Pour connaître les combinaisons approuvées par numéro de modèle, consulter l'étiquette sous comptoir située sur la partie supérieure du châssis du four et au fond de la boîte de brûleur de la table de cuisson.

REMARQUE : Pour une installation sous un plan de travail, on recommande que les boîtiers de connexion pour four et table de cuisson soient situés dans le placard adjacent, à droite ou à gauche. Un trou de diamètre 1" (2,5 cm) ou plus doit avoir été percé dans la partie supérieure de l'angle arrière gauche ou droit de la surface de la paroi latérale pour le passage du câble d'alimentation de l'appareil jusqu'au boîtier de connexion. Sur les modèles avec injection de vapeur, il faudra percer un trou d'un diamètre de ½" (1,3 cm) minimum dans l'angle supérieur droit ou inférieur gauche de la paroi latérale pour le passage de la canalisation d'eau jusqu'au filtre à eau sous l'évier. Si le trou de la canalisation d'eau est percé du même côté que celui du câble du four, une distance minimale de 2" (5,1 cm) est nécessaire entre les 2 trous.

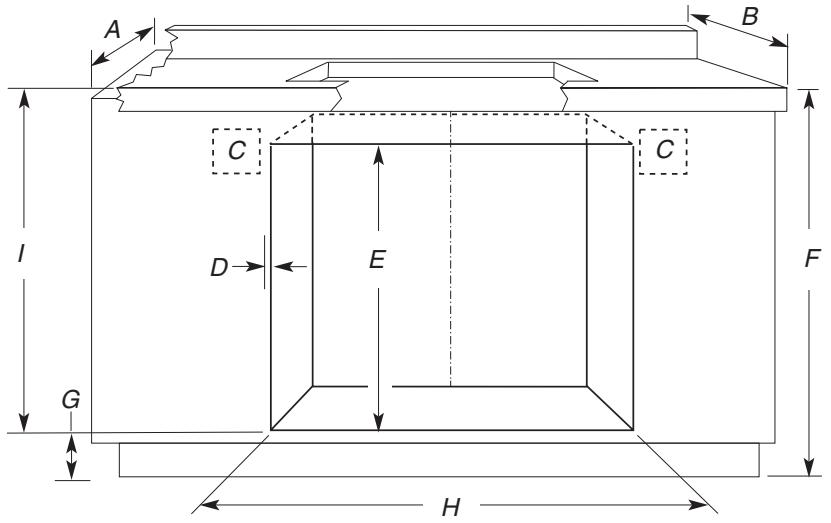

Combinaisons four encastré / table de cuisson à induction (produits homologués)

A. Profondeur de placard 24" (61 cm)
B. Profondeur du plan de travail 25" (63,5 cm)
C. Emplacements recommandés pour le boîtier de connexion du four et de la table de cuisson.
D. Prévoir 58 " (1,6 cm) pour le chevauchement de la garniture du four, de chaque côté.
E. 27 ^3/4 " (70,5 cm) min. de hauteur d'encastrement
F. 36" (91,4 cm) entre la base du placard et le plan de travail
G. 3 ^5/8 " (9,2 cm) à partir de la base du placard. Si la dimension "F" est supérieure à 36" (91,4 cm), la dimension "G" peut être augmentée de la même différence pour des combinaisons d'appareils à induction.
H. Voir le tableau dimensions de l'ouverture à découper.

Taille du four	Ouverture à découper pour le four
24" (61 cm)	2212" (57,2 cm)
27" (68,6 cm)	2512" (64,8 cm)
30" (76,2 cm)	2812" (72,4 cm)

Pour connaître les combinaisons approuvées par numéro de modèle, consulter l'étiquette sous comptoir située sur la partie supérieure du châssis du four et au fond de la boîte de brûleur de la table de cuisson.

REMARQUE : Pour une installation sous un plan de travail, on recommande que les boîtiers de connexion pour four et table de cuisson soient situés dans le placard adjacent, à droite ou à gauche. Un trou de diamètre 1" (2,5 cm) ou plus doit avoir été percé dans la partie supérieure de l'angle arrière gauche ou droit de la surface de la paroi latérale pour le passage du câble d'alimentation de l'appareil jusqu'au boîtier de connexion. Sur les modèles avec injection de vapeur, il faudra percer un trou d'un diamètre de 1" (1,3 cm) minimum dans l'angle supérieur droit ou inférieur gauche de la paroi latérale pour le passage de la canalisation d'eau jusqu'au filtre à eau sous l'évier. Si le trou de la canalisation d'eau est percé du même côté que celui du câble du four, une distance minimale de 2" (5,1 cm) est nécessaire entre les 2 trous.

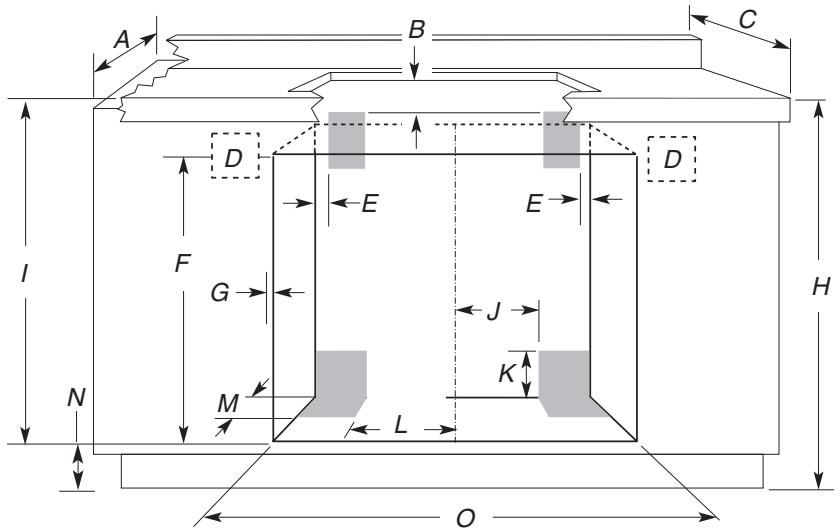

Combinaisons four encastré / table de cuisson à gaz (produits homologués)

A. Profondeur de placard 24" (61 cm)
B. Dégagement de 1" (2,5 cm) jusqu'au bas du plan de travail
C. Profondeur du plan de travail 25" (63,5 cm)
D. Emplacements recommandés pour le boîtier de connexion du four
E. Dégagement de 1" (2,5 cm) jusqu'au placard
F. 27 ^3/4 " (70,5 cm) minimum de hauteur d'encastrement
G. Prévoir 58 " (1,6 cm) pour le chevauchement de la garniture du four, de chaque côté.
H. 36" (91,4 cm) entre la base du placard et le plan de travail

I. 31 ^3/8 " (79,7 cm) à partir du dessus de la table de cuisson jusqu'au bas de l'ouverture découpée
J. Canalisation de gaz à travers le mur : 10 ^1/2 " (26,7 cm) jusqu'au centre de l'ouverture.
K. 3 ^1/4 " (8,3 cm)
L. Canalisation de gaz à travers le plancher : 10 ^1/2 " (26,7 cm) jusqu'au centre de l'ouverture
M. 3 ^1/2 " (8,9 cm)
N. 4 ^5/8 " (11,7 cm) maximum à partir de la base du placard
O. Voir le tableau des dimensions de l'ouverture à découper.

OUVERTURE À DÉCOUPER - DIMENSIONS

Taille du four	Ouverture à découper pour le four
24" (61 cm)	22 12 " (57,2 cm)
27" (68,6 cm)	25 12 " (64,8 cm)
30" (76,2 cm)	28 12 " (72,4 cm)
36" (91,4 cm)	34 12 " (87,6 cm)

Pour connaître les combinaisons des produits homologués par numéro de modèle, consulter l'étiquette sous comptoir située sur la partie supérieure du châssis du four.

REMARQUE : Pour une installation sous un plan de travail, on recommande que le boîtier de connexion du four soit situé dans le placard adjacent de droite ou de gauche. Un trou de diamètre 1" (2,5 cm) ou plus doit avoir été percé dans la partie supérieure de l'angle arrière gauche ou droit de la surface de la paroi latérale pour le passage du câble d'alimentation de l'appareil jusqu'au boîtier de connexion.

Sur les modèles avec injection de vapeur, il faudra percer un trou d'un diamètre de 12 " (1,3 cm) minimum dans l'angle supérieur droit ou inférieur gauche de la paroi latérale pour le passage de la canalisation d'eau jusqu'au filtre à eau sous l'évier. Si le trou de la canalisation d'eau est percé du même côté que celui du câble du four, une distance minimale de 2" (5,1 cm) est nécessaire entre les 2 trous.

On recommande d'utiliser les zones grisées supérieures pour la prise de 120 volts reliée à la terre du boîtier de connexion encastré de la table de cuisson.

On recommande l'installation de la canalisation de gaz flexible ou rigide dans la zone ombrée inférieure. Le point de raccordement au gaz de la table de cuisson se trouve sur la droite (même emplacement que le point "J" dans le schéma ci-dessus). La canalisation de gaz peut être installée d'un côté ou de l'autre de l'ouverture découpée, à travers le plancher ou à travers le mur. Consulter les codes locaux concernant l'utilisation des canalisations de gaz.
