Type de produit	Réfrigérateur-congélateur combiné
Marque	Fagor
Modèle	FFJ477X
Alimentation	220-240 V, prise de terre
Réfrigérant	R600A (écologique)
Température recommandée (réfrigérateur)	4 °C
Température recommandée (congélateur conservation)	-18 °C
Température recommandée (congélation)	-24 °C
Fonction refroidissement rapide	Active le réfrigérateur à la température la plus froide pendant 6 heures
Fonction super congélation	Active le congélateur à la température la plus froide pendant 52 heures
Fonction vacances	Maintient une faible consommation, idéale pour longues absences
Alarme porte ouverte	Se déclenche après 2 minutes d'ouverture
Éclairage intérieur	Ampoule E14, 220-240 V, 15/25 W
Filtre carbone	Durée de vie 6 mois, absorbe les odeurs et microorganismes
Système S.P.A. (optionnel)	Maintient l'humidité dans le bac à légumes, filtre à changer tous les 2 ans
Nettoyage intérieur	Eau et bicarbonate, ne pas utiliser de vapeur ni de détergents abrasifs
Nettoyage extérieur	Éponge ou lavette humide, éviter les machines à vapeur
Nettoyage grille arrière	Une fois par an à l'aspirateur
Changement sens d'ouverture de la porte	Possible, instructions détaillées dans la notice
Sécurité	Ne pas utiliser d'appareils électriques à l'intérieur, ne pas endommager le circuit de réfrigération, câble d'alimentation à remplacer par un professionnel

FOIRE AUX QUESTIONS - FFJ477X FAGOR

Comment changer le sens d'ouverture de la porte ?

Débranchez l'appareil et videz la contreporte. Retirez la protection de la charnière supérieure, dévissez-la, débranchez le connecteur, retirez la porte, puis inversez les charnières et les poignées selon les instructions de la notice (sections 1.4.1 à 1.4.19).

Que faire si l'alarme de porte ouverte se déclenche ?

Fermez la porte. L'alarme se désactive automatiquement. Si la porte reste ouverte plus de 2 minutes, une alarme sonore retentit et la lumière s'éteint.

Comment activer la fonction vacances ?

Appuyez sur la touche HOLIDAY ou sur les touches + et - jusqu'à voir l'icône sur l'écran. Cette fonction réduit la consommation tout en conservant les aliments dans le congélateur. Assurez-vous que la porte est bien fermée.

Comment nettoyer l'intérieur du réfrigérateur ?

Utilisez une éponge ou une lavette humidifiée avec de l'eau et du bicarbonate. N'utilisez jamais de nettoyeurs vapeur, dissolvants ou détergents abrasifs.

Comment changer l'ampoule intérieure ?

Débranchez l'appareil. Retirez la protection en appuyant sur la languette, ôtez l'ampoule défectueuse (E14, 220-240V, 15/25W) et remplacez-la par une ampoule identique.

Comment activer le filtre carbone ?

Appuyez sur la languette pour retirer la protection, séparez le filtre de son cache, retirez les cachetages, puis appuyez sur le viseur BIOFILTER jusqu'à entendre un clic. Placez le filtre dans son emplacement d'origine. Le filtre doit être changé tous les 6 mois.

Quelle est la température recommandée pour le réfrigérateur et le congélateur ?

Pour le réfrigérateur : environ 4 °C. Pour le congélateur : -18 °C pour la conservation et -24 °C pour la congélation d'aliments frais.

Comment activer la fonction refroidissement rapide ?

Appuyez sur la touche SUPER pour activer le refroidissement rapide du réfrigérateur (6 heures) ou du congélateur (52 heures). Recommandé avant d'introduire une grande quantité d'aliments.

Que faire en cas de coupure de courant ?

Ouvrez le moins possible les portes. Lorsque le courant revient, vérifiez si les aliments se sont décongelés. Si le congélateur a été trop chaud, une alarme lumineuse peut s'afficher.

Comment entretenir le système S.P.A. (bac à légumes) ?

Le S.P.A. maintient l'humidité. Remplissez le réservoir avec le verre verseur lorsque le niveau est bas. Changez le filtre tous les 2 ans. Ne mouillez pas le filtre.

MODE D'EMPLOI FFJ477X FAGOR

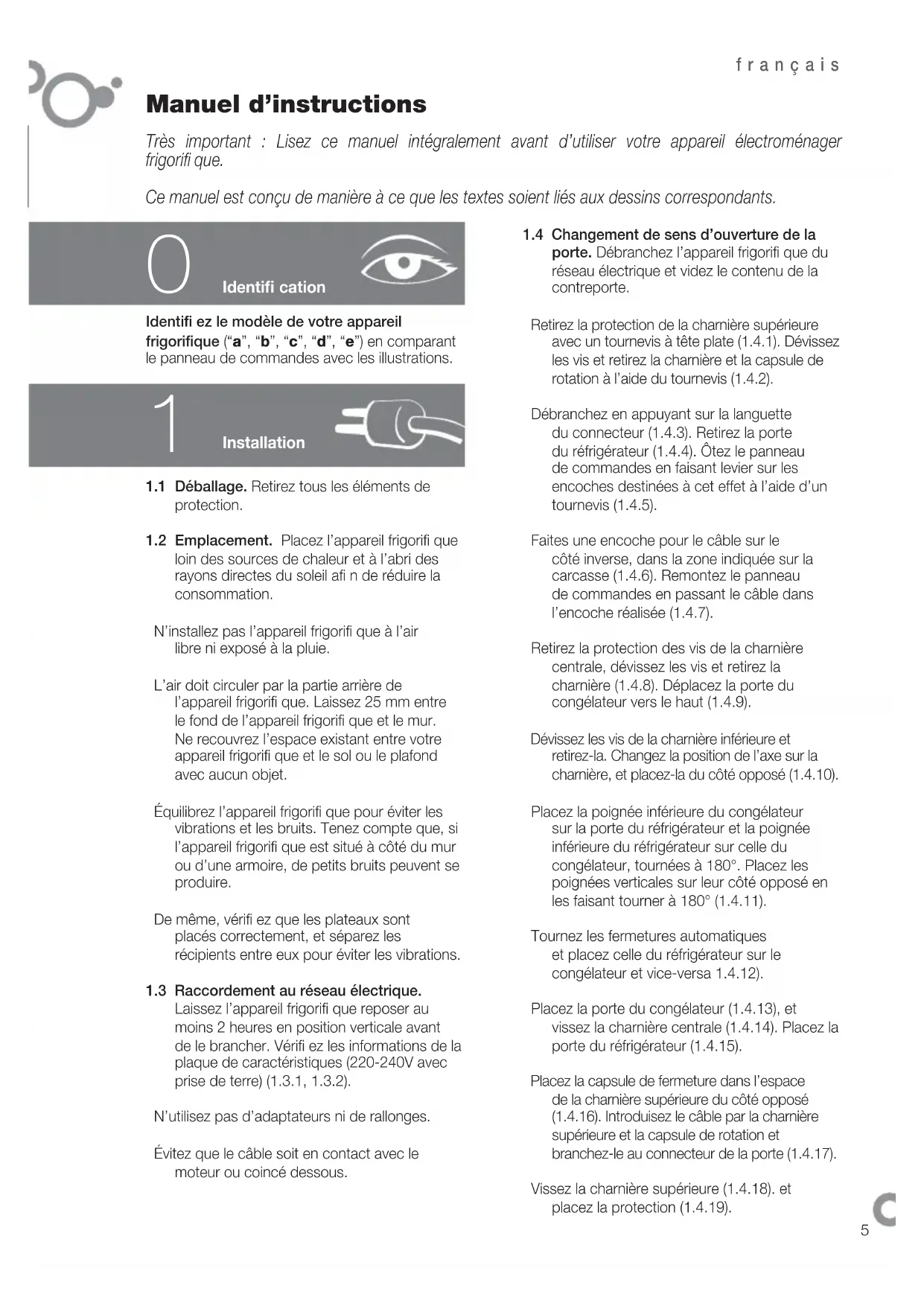

Manuel d'instructions

Très important : Lisez ce manuel intégralement avant d'utiliser votre appareil électroménager frigorifique.

Ce manuel est conçu de manière à ce que les textes soient liés aux dessins correspondants.

Identification

Identifiez le modèle de votre appareil

frigorifique ("a", "b", "c", "d", "e") en comparant le panneau de commandes avec les illustrations.

Installation

1.1 Déballage. Retirez tous les éléments de protection. 1.2 Emplacement. Placez l'appareil frigorifique loin des sources de chaleur et à l'abri des rayons directes du soleil afin de réduire la consommation.

N'installez pas l'appareil frigorifique à l'air libre ni exposé à la pluie.

L'air doit circuler par la partie arrière de l'appareil frigorifique. Laissez 25 mm entre le fond de l'appareil frigorifique et le mur. Ne recouvrez l'espace existant entre votre appareil frigorifique et le sol ou le plafond avec aucun objet.

Équilibrez l'appareil frigorifique pour éviter les vibrations et les bruits. Tenez compte que, si l'appareil frigorifique est situé à côté du mur ou d'une armoire, de petits bruits peuvent se produire.

De même, vérifiez que les plateaux sont placés correctement, et séparez les récipients entre eux pour éviter les vibrations.

1.3 Raccordement au réseau électrique.

Laissez l'appareil frigorifique reposer au moins 2 heures en position verticale avant de le brancher. Vérifiez les informations de la plaque de caractéristiques (220-240V avec prise de terre) (1.3.1, 1.3.2).

N'utilisez pas d'adaptateurs ni de rallonges.

Évitez que le câble soit en contact avec le moteur ou coincé dessous.

1.4 Changement de sens d'ouverture de la porte. Débranchez l'appareil frigorifique du réseau électrique et videz le contenu de la contreporte.

Retirez la protection de la charnière supérieure avec un tournevis à tête plate (1.4.1). Dévissez les vis et retirez la charnière et la capsule de rotation à l'aide du tournevis (1.4.2). Débranchez en appuyant sur la languette du connecteur (1.4.3). Retirez la porte du réfrigerateur (1.4.4). Otez le panneau de commandes en faisant levier sur les encoches destinées à cet effet à l'aide d'un tournevis (1.4.5). Faites une encoche pour le câble sur le côté inverse, dans la zone indiquée sur la carcasse (1.4.6). Remontez le panneau de commandes en passant le câble dans l'encoche réalisée (1.4.7). Retirez la protection des vis de la charnière centrale, dévissez les vis et retirez la charnière (1.4.8). Déplacez la porte du congélateur vers le haut (1.4.9). Dévissez les vis de la charnière inférieure et retirez-la. Changez la position de l'axe sur la charnière, et placez-la du côté opposé (1.4.10). Placez la poignée inférieure du congélateur sur la porte du réfrigerateur et la poignée inférieure du réfrigerateur sur celle du congélateur, tournées à. Placez les poignées verticales sur leur côté opposé en les faisant tourner à (1.4.11). Tournez les fermetures automatiques et placez celle du réfrigerateur sur le congélateur et vice-versa (1.4.12). Placez la porte du congélateur (1.4.13), et vissez la charnière centrale (1.4.14). Placez la porte du réfrigérateur (1.4.15). Placez la capsule de fermeture dans l'espace de la charnière supérieure du côté opposé (1.4.16). Introduisez le câble par la charnière supérieure et la capsule de rotation et branchez-le au connecteur de la porte (1.4.17). Vissez la charnière supérieure (1.4.18). et placez la protection (1.4.19).

2.1 Mise en marche de l'appareil frigorifique.

Appuyez sur ON-OFF (2.1.1), 1 / 2,1.3 ou sur les touches + ou - jusqu'à ce que vous voyiez un chiffre à l'écran (2.1.2). Les modèles Mini LCD se bloquent automatiquement (2.1.3), pour débloquer appuyer sur n'importe quelle touche pendant 3 secondes.

2.2 Sélection du compartiment. dans

les appareils frigorifiques combinés, le compartiment réfrigérateur et le compartiment congélateur fonctionnent de manière indépendante.

2.3 Sélection de la température. tournez la commande (2.3.1) ou appuyez sur les touches +, - d'abord du compartiment congélateur du compartiment réfrigérateur (2.3.2, 2.3.3).

Une fois la température sélectionnée, vous pouvez connaître la température réelle du compartiment au moyen de l'indicateur lumineux (2.3.4), ou en appuyant pendant 5 secondes sur les touches + ou - du compartiment souhaité. La température du compartiment clignotera.

Recommandation : la température

conseillée du compartiment réfrigérateur est de et celle du compartiment congélateur est de les alimentés déjà congelez. Dans le cas où vous souhaiteriez congeler, la température recommandée est de -24

N'oubliez pas que la température intérieure dépend de la température ambiante, de l'emplacement et de la fréquence de l'ouverture.

Fonction refroidissement rapide :

Cette fonction active le réfrigerateur à la température la plus froide durant 6 heures. Il est recommandé de l'activer quand vous introduirez une grande quantité d'aliments dans le réfrigerateur.

Pour activer et désactiver : Appuyez sur SUPER (2.4.1), appuyez sur 2.4.2 ou (2.4.3).

Fonction vacances : La fonction vacances est très utile, quand vous n'allez pas utiliser le réfrigerateur durant une longue période, mais que vous souhaitez conserver des aliments dans le congélateur. Avec cette fonction, votre appareil frigorifique maintiendra une très faible consommation et ne générera pas d'odeurs à l'intérieur.

Avertissement : pour ce faire la porte de l'appareil frigorifique doit être fermée.

Pour activer et désactiver : Appuyez sur HOLIDAY (2.4.4) ou sur les touches +, — jusqu'à voir affiché sur l'écran (2.4.5) ou 3 secondes (2.4.6). Pour désactiver, repésez l'opération. Certains modèles permettent un arrêt du compartiment réfrigérateur.

Appuyez sur SN-OFF (2.4.7), ou sur les touches +, - (2.4.8, 2.4.9), jusqu'à ce qu'aucun chiffre ne soit affiché.

Fonction refroidissement rapide :

Cette fonction active le congélateur à la température la plus froide durant 52 heures. Il est recommandé de l'activer 24 heures avant d'introduire une grande quantité de nourriture dans le congélateur.

Pour activer et désactiver : Appuyez sur

SUPER(2.5.1) appuyez sur 2.5.2 ou (2.5.3).

Connexion/déconnexion du congélateur :

Appuyez sur la touche ON-OFF (2.5.4), les touches +, - (2.5.5) jusqu'à ce que vous ne voyiez plus aucune température à l'écran, ou sur durant 3 secondes (2.5.6). En éteignant le congélateur, le compartiment réfrigérateur s'éteindra également.

2.6 Recommendations d'utilisation.

• que. Vous obtiendrez ainsi un usage plus efficace de votre appareil électroménager frigorifique et vous éviterez l'augmentation de consommation d'énergie.
• Si votre appareil frigorifique est NO FROST, s pour que l'air circule entre eux.
• Ne mettez pas des bouteilles de boissons gazeuses ou en verre contenant du liquide dans le congélateur car elles peuvent éclater.
• Conservez les aliments dans des récipients hermétiques pour éviter que les aliments ne se dessèchent.
• Ne consommez pas de glaces ou d'aliments très froids car ils peuvent provoquer des brûlures dans la bouche.

3 Entretien et nettoyage

3.1 Nettoyage intérieur. Utilisez une éponge ou une lavette humidifiée avec de l'eau et du bicarbonate en nettoyant l'intérieur pour éviter la formation des odeurs. N'utilisez en aucune cas de machines de nettoyage à vapeur, de dissolvants ou de détergents abrasifs. 3.2 Nettoyage extérieur. N'utilisez pas de machines de nettoyage à vapeur pour nettoyer les écrans.

Il est recommandable de nettoyer la grille arrière une fois par an avec un aspirateur.

3.3 Nettoyage des accessoires. Ils ne sont pas adaptés au lave-vaisselle. Lavez-les à la main à l'aide d'une éponge ou d'une lavette. 3.4 Changement d'ampoule. Si l'ampoule grille : débranchez l'appareil frigorifique. Retirez la protection en appuyant sur la languette (3.4.1, 3.4.3), et ôtez l'ampoule endommagée (3.4.2, 3.4.4). Remplacez-la par une autre du même type de pas de vis, E14, 220-240V, 15/25W ou selon l'indication de luminaire. 3.5 Changement du filtre carbone. L'appareil frigorifique peut intégrer un filtre carbone qui absorbe les odeurs étranges de certains aliments et retient les microorganismes (champignons et bactéries) de l'air qui circule.

Le filtre conserve ses propriétés durant un temps limite de 6 mois. Une fois ce temps écoulé, il est recommandé de le remplacer par un neuf. Son emplacement varie en fonction du modèle.

Pour activer le fi titre : Appuyez sur la languette et retirez la protection pour accéder au fi titre (3.5.1, 3.5.3). Séparez le fi titre du cache (3.5.2, 3.5.4) et retirez les cachetages (3.5.5).

Appuyez sur le viseur BIOFILTER jusqu'à entendre un léger claquement (3.5.6) et en quelques secondes l'échelle de durée commencera à se colorer. Placez le fi Itre dans son emplacement d'origine.

Gardez les filtres épuisés et les pièces de rechange hors de la portée des enfants ; l'ingérer en grandes quantités peut être dangereux.

Ne mouillez pas le filtre, car il perdra toutes ses propriétés.

3.6 S.p.a. salus per aquam (optionnel)

Votre appareil électroménager frigorifique peut intégrer l'accessoire S. P. A. qui sert à maintenir un niveau constant d'humidité dans le bac à légumes et permettre ainsi que les aliments ne se dessèchent pas. Il se situe dans le joint de séparation du bac à légumes (3.6.1). Il se compose d'un réservoir avec un verre verseur et un niveau indicatif de remplissage. Quand le S. P. A. aura besoin d'eau, le niveau descendra jusqu'à être caché. Otez le verre (3.6.2) et utilisez-le pour remplir le réservoir (3.6.3). Il est recommandé de changer le filtre tous les 2 ans (3.6.4).

Diagnostics

4.1 Porte ouverte. Si vous porte reste ouverte plus de 2 minutes, une alarme retentira et la lumière du réfrigerateur s'éteindra. L'alarme se déconnectera lorsque vous fermez la porte.

4.2 Froid insuffisant dans le congélateur.

• Si la température du congélateur est anormalement élevée, une alarme lumineuse apparait (4.2.1, 4.2.2) ou l'icône clignote, et un signal acoustique intermittent s'active également. Appuyez sur SOPEUR pour désactiver manuellement le signal acoustique (4.2.4, 4.2.5, 4.2.6).
• Lorsque vous connectez l'appareil pour la première fois, l'icone apparaîtra ou l'alarme lumineuse sera activée, mais l'alarme ne retentira pas.

4.3 Coupure d'alimentation électrique.

Ouvrez les portes de l'appareil frigorifique le moins possible. Lorsque le courant revient, vérifiez si les aliments stockés se sont ou non décongelés.

4.4 Bruits normaux dans l'appareil électroménager frigorifique.

Votre appareil frigorifique peut émettre une série de bruits qui sont normaux durant son fonctionnement, vous ne devez pas vous en préoccuper.

• Le gaz réfrigérant peut produire un bouillonnement en circulant dans les circuits.
• Le compresseur peut produire des bourdonnements et/ou un léger claquement, surtout quand il se met en marche.
• Les dilatations ou les contractions des matériaux utilisés peuvent produire des éclatements ou des craquements.
• L'air que le ventilateur du congélateur déplace peut générer un petit bruit de fond.

Ne manipulez pas l'appareil frigorifique pour essayer de le réparer. Appelez le service d'assistance technique.

Sécurité

• Gardez les grilles de ventilation dégagées. Veillez à ne pas endommager le circuit de réfrigération.
• N'utilisez pas d'appareils électriques à l'intérieur de l'appareil frigorifique, sauf s'ils sont du type recommandé par le fabricant.
• N'utilisez pas de dispositifs mécaniques ou autres moyens différents de ceux recommandés par le fabricant pour accélérer le processus de décongélation.
• Cet appareil n'est pas destiné à l'utilisation par des personnes (y compris des enfants) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience ou de connaissance, sauf sous supervision ou après avoir reçu les instructions relatives

à l'utilisation de l'appareil par une personne responsable de leur sécurité. Son utilisation par des enfants devra être surveillée pour éviter qu'ils ne jouent avec l'appareil.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant ou par son service après-vente ou par une personne qualifiée, afin d'éviter des situations dangereuses.

Cet appareil frigorifique a été conçu en pensant à la conservation de l'environnement.

Cet appareil fonctionne avec le réfrigérant R600A, qui ne détruit pas l'environnement.

Il respecte l'environnement. Utilisez les températures recommandées pour chaque compartiment, selon la fonction dont vous avez besoin pour obtenir une utilisation efficace de votre appareil électroménager frigorifique.

Débranchez le réfrigérateur ou activez la fonction vacances pour les longues périodes de temps où vous n'allez pas utiliser l'appareil. Vous réduirez la consommation et vous économiserez de l'énergie.

Éviter de garder les portes ouvertes durant plus de temps que nécessaire, car cela suppose une augmentation de la dépense énergétique.

Gestion des résidus d'appareils électriques et électroniques.

Ne mettez pas les appareils au rebut en les mélangeant avec des résidus domestiques généraux.

Remettez votre appareil frigorifique dans un centre de reprise spécifique.

Le recyclage des appareils électroménagers évite des conséquences négatives pour la santé et l'environnement et permet d'économiser de l'énergie et des ressources.

Pour plus d'informations, veuillez contacter les autorités locales ou l'établissement où vous avez acquis votre appareil frigorifique.
