MODE D'EMPLOI

DWGR 6780 BAUKNECHT

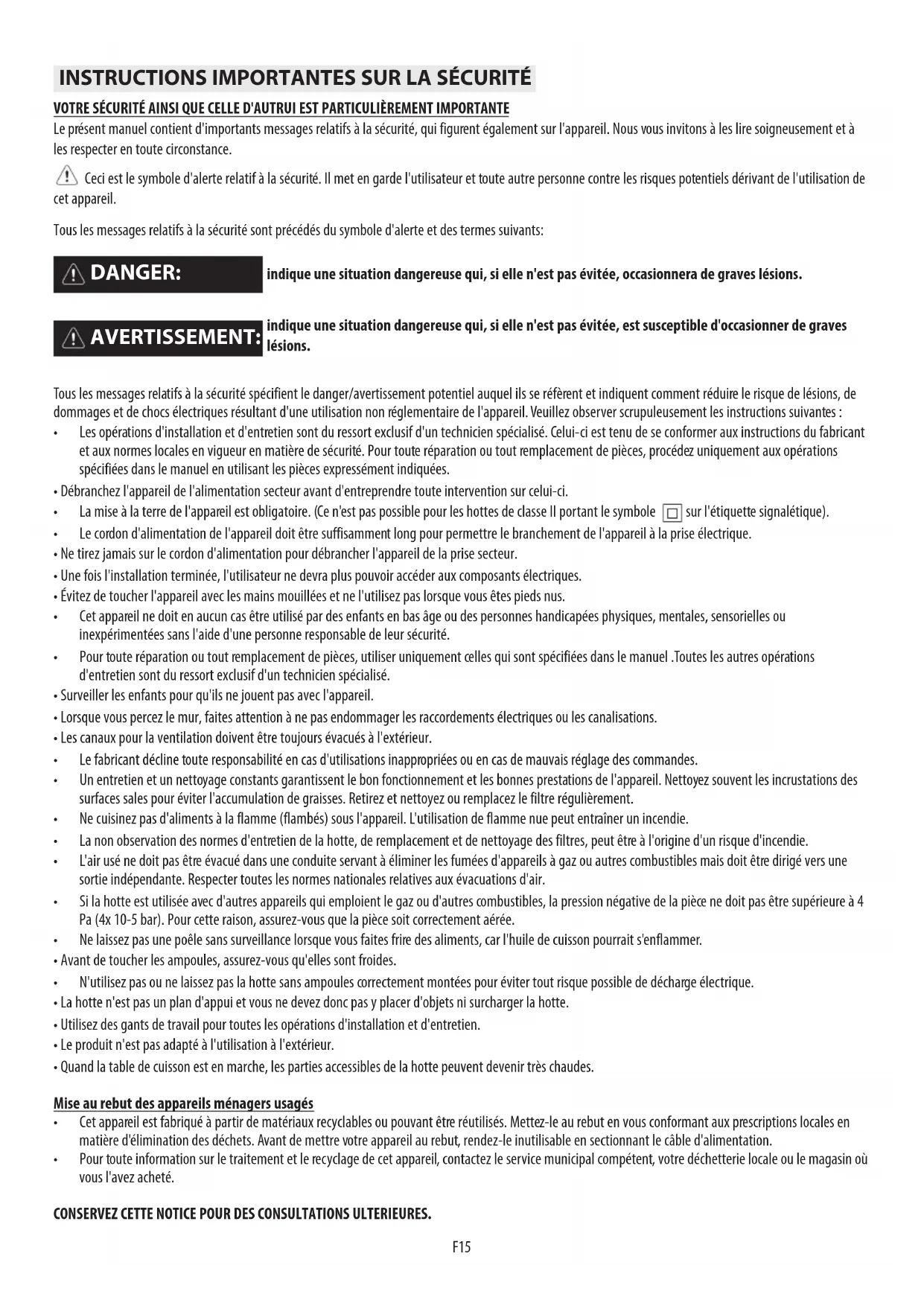

Ceci est le symbole d'alerte relatif à la sécurité. Il met en garde l'utilisateur et toute autre personne contre les risques potentiels dérivant de l'utilisation de

indique une situation dangereuse qui, si elle n'est pas évitée, est susceptible d'occasionner de graves

• Les opérations d'installation et d'entretien sont du ressort exclusif d'un technicien spécialisé. Celui-ci est tenu de se conformer aux instructions du fabricant

et aux normes locales en vigueur en matière de sécurité. Pour toute réparation ou tout remplacement de pièces, procédez uniquement aux opérations

spécifiées dans le manuel en utilisant les pièces expressément indiquées.

• Débranchez l'appareil de l'alimentation secteur avant d'entreprendre toute intervention sur celui-ci.

• La mise à la terre de l'appareil est obligatoire. (Ce n'est pas possible pour les hottes de classe II portant le symbole sur l'étiquette signalétique).

• Le cordon d'alimentation de l'appareil doit être suffisamment long pour permettre le branchement de l'appareil à la prise électrique.

• Ne tirez jamais sur le cordon d'alimentation pour débrancher l'appareil de la prise secteur.

• Une fois l'installation terminée, l'utilisateur ne devra plus pouvoir accéder aux composants électriques.

• Évitez de toucher l'appareil avec les mains mouillées et ne l'utilisez pas lorsque vous êtes pieds nus.

• Cet appareil ne doit en aucun cas être utilisé par des enfants en bas âge ou des personnes handicapées physiques, mentales, sensorielles ou

inexpérimentées sans l'aide d'une personne responsable de leur sécurité.

• Pour toute réparation ou tout remplacement de pièces, utiliser uniquement celles qui sont spécifiées dans le manuel .Toutes les autres opérations

d'entretien sont du ressort exclusif d'un technicien spécialisé.

• Les canaux pour la ventilation doivent être toujours évacués à l'extérieur.

• Le fabricant décline toute responsabilité en cas d'utilisations inappropriées ou en cas de mauvais réglage des commandes.

• Un entretien et un nettoyage constants garantissent le bon fonctionnement et les bonnes prestations de l'appareil. Nettoyez souvent les incrustations des

surfaces sales pour éviter l'accumulation de graisses. Retirez et nettoyez ou remplacez le filtre régulièrement.

• Ne cuisinez pas d'aliments à la flamme (flambés) sous l'appareil. L'utilisation de flamme nue peut entraîner un incendie.

• La non observation des normes d'entretien de la hotte, de remplacement et de nettoyage des filtres, peut être à l'origine d'un risque d'incendie.

• L'air usé ne doit pas être évacué dans une conduite servant à éliminer les fumées d'appareils à gaz ou autres combustibles mais doit être dirigé vers une

sortie indépendante. Respecter toutes les normes nationales relatives aux évacuations d'air.

• Ne laissez pas une poêle sans surveillance lorsque vous faites frire des aliments, car l'huile de cuisson pourrait s'enflammer.

• Avant de toucher les ampoules, assurez-vous qu'elles sont froides.

• N'utilisez pas ou ne laissez pas la hotte sans ampoules correctement montées pour éviter tout risque possible de décharge électrique.

• La hotte n'est pas un plan d'appui et vous ne devez donc pas y placer d'objets ni surcharger la hotte.

• Utilisez des gants de travail pour toutes les opérations d'installation et d'entretien.

• Le produit n'est pas adapté à l'utilisation à l'extérieur.

• Quand la table de cuisson est en marche, les parties accessibles de la hotte peuvent devenir très chaudes.

Mise au rebut des appareils ménagers usagés

• Cet appareil est fabriqué à partir de matériaux recyclables ou pouvant être réutilisés. Mettez-le au rebut en vous conformant aux prescriptions locales en

matière d'élimination des déchets. Avant de mettre votre appareil au rebut, rendez-le inutilisable en sectionnant le câble d'alimentation.

• Pour toute information sur le traitement et le recyclage de cet appareil, contactez le service municipal compétent, votre déchetterie locale ou le magasin où

CONSERVEZ CETTE NOTICE POUR DES CONSULTATIONS ULTERIEURES.

PRÉPARATION POUR L'INSTALLATION

produit ayant un poids excessif ; le déplacement et l'installation de la hotte doivent être effectués par

un minimum de deux personnes.

La distance minimale entre la surface de support des récipients sur l'appareil de cuisson et la partie la plus basse de la hotte de cuisine ne doit pas être inférieure

à 40 cm pour les cuisines électriques et à 45 cm pour les cuisines à gaz ou mixtes.

Avant l'installation, vérifiez également les distances indiquées dans le manuel du plan de cuisson.

Si les consignes d'installation du dispositif de cuisson conseillent une distance plus grande, en tenir compte.

BRANCHEMENT DE L'APPAREIL Vérifiez que la tension figurant sur la plaque signalétique de l'appareil correspond à celle de votre habitation. La plaque signalétique se trouve à l'intérieur de la

hotte, visible en retirant le filtre à graisse.

Le remplacement éventuel du câble d'alimentation (type H05 VV-F) doit être effectué uniquement par un professionnel qualifié. Adressez-vous à un Service

déconnexion complète du secteur dans les conditions de la catégorie de surtension III, conformément aux règles d'installation.

RECOMMANDATIONS GÉNÉRALES Avant d'utiliser l'appareil pour la premiere fois:

Enlevez les protections en carton, les films transparents et les étiquettes autocollantes présentes sur les accessoires.

Vérifiez que l'appareil n'a pas été endommagé pendant le transport.

Pendant l'utilisation

mais conformez-vous aux réglementations locales en vigueur en matière d'élimination des déchets.

Mise au rebut de l'appareil

- Cet appareil est certifié conforme à la Directive Européenne 2002/96/CE, concernant les Déchets d'Équipements Électriques et Électroniques

à un centre de collecte spécialisé dans le recyclage des appareils électriques et électroniques.

INSTALLATION CONSEILS POUR LA PROTECTION DE L'ENVIRONNEMENTF17

L'appareil ne fonctionne pas :

• Vérifiez qu'il n'y a pas de coupure de courant et que l'appareil est correctement branché.

• Éteignez puis rallumez l'appareil pour voir si le problème a été éliminé.

La hotte n'aspire pas suffisamment :

• Vérifiez que la vitesse d'aspiration est celle désirée ;

• Vérifiez que les filtres sont propres ;

• Vérifiez que les sorties de l'air ne sont pas obstruées .

L'ampoule ne fonctionne pas :

• Vérifiez s'il est nécessaire de remplacer l'ampoule ;

• Vérifiez si l'ampoule a été montée correctement.

• le code service (numéro suivant le mot «Service» sur la plaque signalétique), placé à l'intérieur de l'appareil. Le code service est également indiqué dans le

• votre adresse complète;

nettoyage à la vapeur.

- Débranchez l'appareil.

IMPORTANT : n'utilisez en aucun cas de produits corrosifs ou de détergents abrasifs. Si l'un de ces produits entre en contact avec l'appareil,

IMPORTANT : nettoyez les filtres au moins une fois par mois pour éliminer les résidus d'huiles et de graisses.

le filtre à graisses, mais son pouvoir filtrant n'en est pas pour autant altéré.

Sortez la poignée pour retirer le filtre.

Après l'avoir lavé et séché, procédez dans le sens contraire pour le remonter.

REMPLACEMENT DES AMPOULES HALOGÈNES REMARQUE IMPORTANTE : Utilisez exclusivement des ampoules halogènes de 20 W MAX - G4.

1. Débranchez la hotte du secteur.

2. Dégagez le plafonnier à l'aide d'un petit tournevis permettant de faire délicatement levier à côté

d'un des trois points indiqués sur la figure et extrayez le plafonnier.

3. Dégagez l'ampoule brûlée de la douille et remplacez-la par une ampoule neuve.

4. Refermez le plafonnier (fixation par clippage).

Remplacez le filtre à charbon tous les 4 mois.

Montage et remplacement du filtre à charbon

1. Retirez le filtre à graisses (voir le paragraphe "Filtres à graisses").

2. Posez le filtre à charbon sur le filtre à graisses.

3. Bloquez le filtre à charbon à l'aide des fermetures métalliques prévues à cet effet, à insérer

dans les orifices aménagés dans le cadre.

4. Réinsérez le filtre à graisses accompagné du filtre à charbon.

Procédez dans l'ordre inverse pour réinstaller le cadre de maintien du filtre et les filtres à

Prévoyez un système de fixation au raccord de sortie d'air adapté à votre tuyau d'évacuation.

REMARQUE IMPORTANTE : S'il(s) est/sont déjà installé(s), retirez le(s) filtre(s) au charbon.

Si la hotte n'est pas dotée de filtre(s) au charbon, commandez-le(s) et montez-le(s) avant d'utiliser la hotte.

Le kit cheminées, à acheter à part, comprend les éléments suivants :

La hotte est équipée de tout le matériel nécessaire pour une installation sur la majeure partie des cloisons/plafonds. Il est toutefois nécessaire de s'adresser à un

technicien qualifié afin de s'assurer que le matériel est approprié au type de mur/plafond.

correspondre à la ligne de centrage dessinée sur le mur. En outre, le bord inférieur du schéma de perçage doit correspondre au bord inférieur de la hotte.

Percez 3 trous comme le montre le dessin.

REMARQUE IMPORTANTE : Le bord inférieur du gabarit de perçage doit se trouver à une distance minimum de 40 cm (tables de cuisson

électriques) ou de 45 cm (tables de cuisson à gaz).

3. Enlevez le gabarit de perçage du mur, fixez contre le mur la patte de support au moyen de 2 chevilles et de 2 vis ; enfilez la troisième cheville dans le trou

7. Accrochez la hotte à la patte de support.

8. Vissez les deux vis de réglage.

9. Réglez la position horizontale de la hotte en vous aidant d'un niveau à bulle et en agissant sur les deux vis de réglage.

10. Ouvrez le panneau périmétrique et marquez les deux trous pour la fixation définitive de la hotte.

11. Retirez la hotte du mur.

12. Percez à proximité des repères précédemment marqués.

13. Introduisez les chevilles murales.

16. Uniquement pour la Version Recyclage - Installez la grille en plastique sur le trou de sortie d'air de la hotte.

17. Uniquement pour la Version Aspiration - Installez la bague de raccord sur le trou de sortie d'air de la hotte.

18. Installez le câble électrique dans son logement.

19. Fixez le câble au serre-câble.

REMARQUE IMPORTANTE : cette opération est obligatoire. Elle sert à empêcher les débranchements accidentels du câble électrique.

Effectuez le branchement au réseau électrique domestique.

20. Uniquement pour la Version Aspiration - Raccordez le conduit d'évacuation des fumées en l'emmanchant sur la bague du raccord.

21. Uniquement pour la Version Recyclage avec cheminées - Fixez le déflecteur au support de cheminées et branchez le conduit d'évacuation des fumées

22. Uniquement pour la Version Recyclage ou Aspiration avec cheminées - Introduisez les cheminées dans leurs logements respectifs au-dessus de la

Vérifiez le fonctionnement de la hotte en vous référant au paragraphe "Description et utilisation de la hotte".

INSTALLATION - INSTRUCTIONS DE MONTAGEF21

1. Bandeau de commande

Dégagez le panneau des charnières.
