Caractéristiques Techniques	Détails
Type de haut-parleur	Colonne
Réponse en fréquence	28 Hz - 33 kHz
Impédance	8 Ohms
Puissance nominale	200 W
Dimensions	1000 x 400 x 400 mm
Poids	40 kg
Type de tweeter	Diamond Dome
Connectivité	Bornes à vis, bi-câblage possible
Utilisation recommandée	Système audio haute-fidélité, home cinéma
Maintenance	Nettoyage avec un chiffon doux, éviter les produits abrasifs
Sécurité	Éviter l'humidité, ne pas exposer à des températures extrêmes
Informations générales	Produit haut de gamme, conçu pour une qualité sonore exceptionnelle

FOIRE AUX QUESTIONS - 803 Diamond BOWERS & WILKINS

Comment connecter mes haut-parleurs Bowers & Wilkins 803 Diamond à mon amplificateur ?

Utilisez des câbles de haut-parleur de haute qualité pour connecter les bornes de sortie de votre amplificateur aux bornes d'entrée des haut-parleurs. Assurez-vous de respecter la polarité (+ et -) lors de la connexion.

Quels types de câbles sont recommandés pour le Bowers & Wilkins 803 Diamond ?

Il est recommandé d'utiliser des câbles de haut-parleur en cuivre de haute qualité, avec une section d'au moins 2,5 mm² pour garantir une bonne conductivité et réduire la perte de signal.

Quelle est la puissance recommandée pour alimenter les haut-parleurs Bowers & Wilkins 803 Diamond ?

Les Bowers & Wilkins 803 Diamond ont une puissance nominale de 250 W et peuvent supporter des amplificateurs allant jusqu'à 500 W. Il est conseillé d'utiliser un amplificateur qui délivre entre 100 W et 300 W par canal.

Comment optimiser le positionnement des haut-parleurs Bowers & Wilkins 803 Diamond dans ma pièce ?

Pour un son optimal, placez les haut-parleurs à au moins 30 cm des murs arrière et latéraux. Essayez de les positionner à la hauteur des oreilles lorsque vous êtes assis et formez un triangle équilatéral avec votre position d'écoute.

Que faire si mes haut-parleurs Bowers & Wilkins 803 Diamond ne produisent pas de son ?

Vérifiez d'abord que votre amplificateur est allumé et que le volume est réglé. Ensuite, assurez-vous que les câbles sont correctement connectés et en bon état. Testez également avec une autre source audio pour identifier si le problème vient de l'amplificateur ou des haut-parleurs.

Les haut-parleurs Bowers & Wilkins 803 Diamond sont-ils adaptés à une utilisation en home cinéma ?

Oui, les Bowers & Wilkins 803 Diamond peuvent être utilisés dans un système home cinéma de haute qualité. Cependant, il est recommandé de les associer à des haut-parleurs centraux et surround de la même gamme pour une cohérence sonore optimale.

Comment nettoyer mes haut-parleurs Bowers & Wilkins 803 Diamond ?

Utilisez un chiffon doux et sec pour enlever la poussière. Pour les taches, un chiffon légèrement humide avec de l'eau peut être utilisé, mais évitez les produits chimiques agressifs. Assurez-vous de ne pas mouiller les composants électroniques.

Les haut-parleurs Bowers & Wilkins 803 Diamond nécessitent-ils un rodage ?

Oui, il est conseillé de roder vos haut-parleurs pendant environ 50 à 100 heures d'écoute à volume modéré pour optimiser leur performance acoustique.

Où puis-je trouver des pièces de rechange pour mes haut-parleurs Bowers & Wilkins 803 Diamond ?

Vous pouvez contacter le service client de Bowers & Wilkins ou visiter leur site web officiel pour trouver des pièces de rechange et des accessoires compatibles.

MODE D'EMPLOI 803 Diamond BOWERS & WILKINS

Bienvenue et merci d'avoir choisi Bowers et

Wilkins. Lorsque John Bowers a créé sa société, il savait déjà qu'un design imaginatif, une conception innovante et une technologie avancée seraient les clés du plaisir de l'écoute de la musique chez soi. C'est cette philosophie qui, aujourd'hui, continue de nous inspirer pour la conception de chaque nouvel appareil.

Les enceintes 800 Series Diamond sont des modèles à très hautes performances, nécessitant une installation soignée ; aussi nous suggérons vous de prendre le temps de lire ce manuel avant d'en commencer l'installation. Suite page 9 →

1. Déballage de vos enceintes acoustiques

2. Installation de vos 803 Diamond ou 804 Diamond

Les 803 Diamond et 804 Diamond sont très lourdes, et nous vous conseillons de les déballer dans la pièce où elles doivent être installées, par deux personnes simultanément. Nous vous recommandons également d'ôter tout bijou susceptible de rayer la finition des enceintes.

Le tableau ci-dessus énumère tous les éléments contenus dans l'emballage avec les 803 Diamond ou 804 Diamond. Au cas fort peu probable où un de ces éléments serait manquant, veuillez contacter immédiatement le revendeur auprès duquel vous avez acheté les enceintes.

Les grilles frontales sont fixées par des aimants. La grille du haut-parleur médium et grave, plus lourde, est emballée séparément pour éviter tout mouvement intempestif pendant le transport.

Les diaphragmes des tweeters sont fragiles et peuvent facilement être endommagés. Une fausse manœuvre lors de la mise en place de leur grille pourrait se traduire par un contact involontaire entre celle-ci et le diaphragme. C'est pourquoi la grille du tweeter est livrée déjà en place, et nous vous recommandons de la laisser toujours en place.

Une fois chaque enceinte installée dans sa position finale, ces pieds à roulettes peuvent être retirés pour la fixation des pieds caoutchouc ou pointes définitifs. Ceci est décrit dans la Section 3.

Information concernant l'environnement

Tous les produits Bowers & Wilkins (en) fabriqués avec le respect des directives internationales concernant la restriction sur l'utilisation de substances dangereuses Restriction of Hazardous Substances (RoHS) dans les équipements électriques et électroniques, et sur leur mode de traitement Waste Electrical and Electronic Equipment (WEEE). Ces symboles indiquent leur compatibilité totale, et la possibilité de leur recyclage ou traitement dans le respect de ces directives. Consultez le service de récupération des déchets dans votre zone géographique pour de plus amples informations.

Règles générales

Dans toute installation stéréo ou Home Cinema, il convient de faire en sorte que l'environnement acoustique de chaque enceinte soit le plus homogène possible. Par exemple, si une enceinte se trouve près d'une baie vitrée très réfléchissante, et l'autre, au contraire, près d'un meuble très absorbant, la qualité sonore générale tout comme l'image stéréo risquent fort d'être compromis.

La présence de résonances de salle affecte le son d'une enceinte acoustique. Plus une surface importante se trouve à proximité de celle-ci, plus le grave et le bas-médium risquent de devenir proéminents. Parallèlement, l'image stéréo devient moins bien focalisée et présente moins de profondeur. L'idéal, lors de l'installation des enceintes acoustiques, consiste à trouver le meilleur compromis entre les contraintes domestiques, l'équilibre des timbres et la qualité de l'image stéréo. Essayer différentes positions et régler solgneusement la position des enconites lors de l'installation initiale permet certainement d'en améliorer notablement la qualité sonore, et s'avère toujours très utile.

1. Installation et réglage des pieds

Systèmes audio stéréo

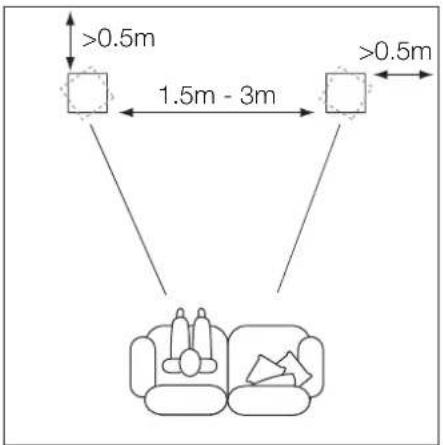

Pour débuter, les enceintes doivent être séparées de 1,5 m à 3 m, avec une distance d'écoute similaire. Les enceintes doivent être éloignées du mur arrière d'au moins 0,5 m, tout comme des murs latéraux. L'image stéréo peut être améliorée en orientant chaque enceinte vers la zone centrale d'écoute, surtout si elles sont éloignées l'une de l'autre et de cette zone d'écoute. Les schémas ci-dessus illustrent des types d'installation pour les systèmes audio stéréo.

Systèmes audiovisuels multicanal

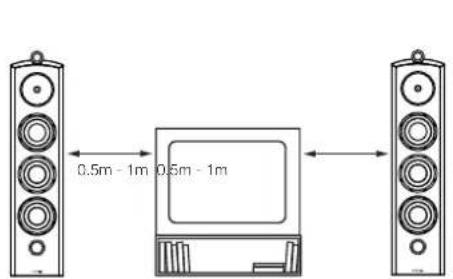

Si les enceintes sont utilisées comme enceintes principales avant dans une installation Home Cinema, elles doivent être plus rapprochées l'une de l'autre que dans le cas d'une installation stéréo, ceci parce que les canaux Surround ont tendance à élargir la scène sonore. Placez les enceintes approximativement à 0,5 m des côtés de l'écran vidéo, afin de conserver un bon rapport entre l'image sonore et celle visible sur l'écran. Comme précédemment, les enceintes doivent de préférence être éloignées d'au moins 0,5 m des murs latéraux. Le schéma ci-dessus illustre une installation pour les systèmes audiovisuels.

Champs magnétiques

Les haut-parleurs dans les enceintes génèrent des champs magnétiques qui dépassent largement le volume de l'enceinte. Nous vous recommandons donc de tenir éloignés tous les objets sensibles aux champs magnétiques (télévisions à tube cathodique, moniteurs informatiques, disques durs des ordinateurs, cassettes et bandes audio et vidéo, cartes magnétiques, etc.) d'au moins 0,5 m des enceintes acoustiques. Les écrans plasma, LCD et OLED ne sont pas affectés par ces champs magnétiques.

Les enceintes étant positionnées le plus près possible de leur position définitive, leurs pieds caoutchouc ou pointe peuvent être installés. Cette procédure est décrite dans les paragraphes suivants :

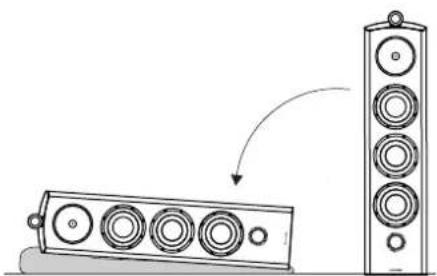

Avec l'aide d'une seconde personne, posez doucement l'enceinte sur le côté comme illustré ci-dessus. Assurez-vous que la surface sur laquelle elle repose ne risque pas de l'endommager.

1. Branchement

Les 803 Diamond et 804 Diamond peuvent être équipées au choix de pieds proposant une pointe ou un patin de caoutchouc à leur extrémité. Nous recommandons d'utiliser les pointes, qui sont conçues pour traverser la moquette et prendre directement appui sur la surface solide du sol.

Note : les pointes peuvent également être utilisées sur des sols fragiles, non recouverts de moquette, en plaçant une pièce métallique sous chaque pointe.

Installez les quatre pointes ou pieds caoutchouc en les vissant dans leur insert fileté respectif, sous les enceintes. Quelque soit le type de support choisi, vissez tout d'abord complètement l'écrou de blocage sur son filetage avant de visser l'ensemble sous l'enceinte. Vissez fermement chaque pied. Le schéma ci-dessus illustre une pointe/pied en place.

Une fois les quatre pieds – pointes ou patins caoutchouc – fixés, l'enceinte peut être reposée sur ceux-ci, en procédant très soigneusement. Évitez notamment que tout le poids de l'enceinte ne repose que sur un ou sur deux des pieds pendant son basculement. Assurez-vous également qu'aucune pointe ne puisse causer de blessure pendant cette opération.

Si l'enceinte n'est pas totalement stable une fois redressée dans sa position définitive, ou si les pointes ne traversent pas totalement la moquette pour prendre appui sur le sol proprement-oit, réglez les pieds correspondants jusqu'à ce que l'enceinte soit parfaitement stable. En utilisant une clé de serrage 10 mm, resserrez les écrous de blocage contre la caisse de l'enceinte une fois l'équilibrage total réalisé.

Les branchements ne doivent être effectués qu'avec tous les appareils audio éteints.

Les prises de branchement des 803 Diamond et 804 Diamond acceptent une grande variété de terminaisons de câbles : prises banane 4 mm, fourches 6 mm et 8 mm, ou fil nu jusqu'à 4 mm de diamètre.

Note importante concernant la sécurité Dans certains pays, notamment en Europe, l'utilisation de fiches banane est considérée comme un risque potentiel d'électrocution, parce que de telles prises peuvent être insérées dans des prises d'alimentation secteur murales non protégées. Afin de satisfaire aux normes de sécurité européennes CENELEC, les trous de 4 mm de ces prises sont donc bloqués par des bouchons en plastique. Si vous utilisez ces prises dans des pays où cette norme de sécurité s'applique, vous devez absolument vous assurer que les fiches banane ne pourront pas être utilisées de manière dangereuse, notamment par des enfants ou des personnes non informées.

Demandez conseil à votre revendeur pour le choix des câbles de liaison enceintes. Conservez toujours une impédance totale inférieure au maximum recommandé dans les spécifications de l'enceinte et utilisez un câble de faible capacitance pour éviter une atténuation des plus hautes fréquences.

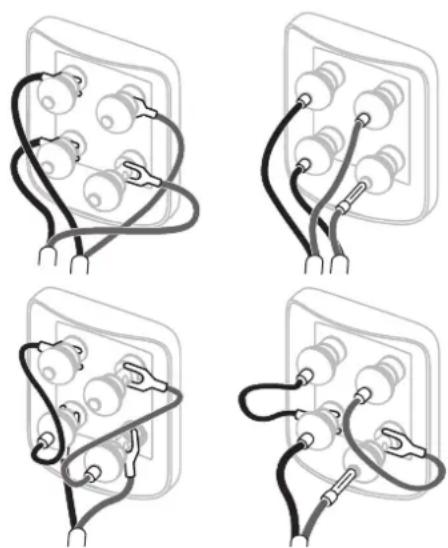

Il y a deux paires de prises à l'arrière de chaque enceinte, afin de permettre le bi-câblage (voir schéma ci-dessus). Pour une liaison conventionnelle avec un seul câble, utilisez les câbles fournis permettant de relier les prises de même polarité sur l'enceinte.

Assurez-vous que les prises positives de l'enceinte (de couleur rouge) sont bien branchées sur les prises de sortie positives de l'amplificateur, et les prises négatives de l'enceinte (de couleur noire) sont bien branchées sur les prises de sortie négatives de l'amplificateur. Une interversion ne produira aucun dommage, mais entraînera une mauvaise image stéréo et une perte de grave. Toujours visser complètement les prises afin d'éviter toute vibration.

Note : le bi-câblage permet de séparer le trajet du signal pour les deux sections principales de l'enceinte, ce qui peut améliorer simultanément l'image stéréo et la résolution des détails. Cela permet également d'utiliser deux types de câbles différents pour chaque bande de fréquences.

1. Réglage fin


Avant de peaufiner les réglages, vérifiez une dernière fois que tous les branchements de l'installation sont corrects et de bonnes qualités.

Eloigner les enceintes des murs de la pièce se traduit généralement par une réduction du niveau général du grave. Un bon espace derrière les enceintes permet de plus d'accroître l'impression de profondeur sonore. Inversement, le rapprochement des enceintes des murs de la pièce aura pour effet d'augmenter le niveau de grave perçu et de diminuer la profondeur de l'image sonore.

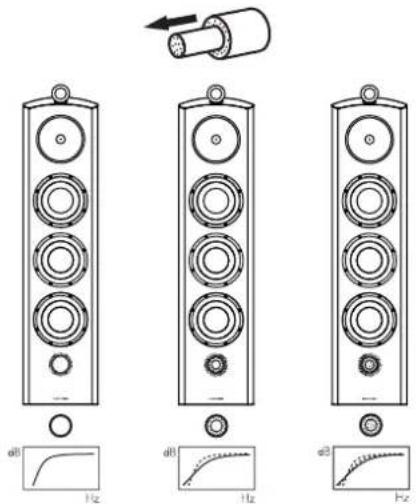

Si vous désirez réduire le volume du grave sans éloigner les enceintes du mur arrière, utilisez les tampons de mousse, ou, pour une réduction moins poussée, les anneaux de mousse fournis, insérés dans les évents de décompression. L'installation de ces différents tampons est illustrée ci-dessus.

Si le grave semble variable en fonction de la fréquence, cela est généralement dû à l'excitation de certaines fréquences en fonction des modes de résonance de la pièce d'écoute. En déplaçant même légèrement les enceintes dans la pièce, on peut obtenir de très nettes améliorations face à ces résonances. Vous pouvez également tenter de disposer les enceintes le long d'un autre mur de la pièce. Le fait de déplacer les meubles les plus gros peut également avoir des effets très sensibles.

1. Rodage

Si le son vous semble trop dur, augmentez le nombre de meubles et éléments amortissants dans la pièce (par exemple, utilisez un ou plusieurs tapis ou rideaux épais). Inversement, réduisez le nombre d'éléments amortissants si le son vous paraît voilé ou trop manquant de vivacité. Testez la réverbération excessive en frappant dans vos mains, et en écoutant particulièrement les répétitions rapides de sons. Vous pouvez réduire ce phénomène d'échos en multipliant les surfaces irrégulières, avec par exemple une bibliothèque ou des meubles importants.

Pour une écoute encore plus précise, retirez les grilles de protection des haut-parleurs médium et grave en les prenant par leurs angles et en tirant très doucement vers l'avant.

Les performances de vos enceintes acoustiques peuvent changer subtillement après les premières périodes d'écoute. Si elle a été stockée dans un environnement froid, ses composants d'amortissement et les suspensions demanderont un certain délai avant de récupérer leurs propriétés mécaniques normales. La suspension du haut-parleur se libérera également après les premières heures d'utilisation. Le temps nécessaire pour qu'une enceinte acquière ses conditions optimales de fonctionnement dépend de ses conditions de stockage et de la manière dont elle est utilisée. Comme guide, prévoyez une semaine pour que les effets de la température se stabilisent, et une quinzaine d'heures d'utilisation moyenne pour que les parties mécaniques atteignent leurs caractéristiques de fonctionnement prévues.

1. Entretien

Les surfaces du coffret des encontes 800 Series Diamond ne requièrent normalement qu'un dépoussiérage. Nous vous recommandons d'utiliser le chiffon fourni avec l'appareil. Si vous souhaitez utiliser un aérosol ou un produit d'entretien, appliquez-le sur le chiffon et non directement sur l'appareil, puis testez d'abord ses effets sur une petite surface, certains produits pouvant endommager les surfaces. Évitez tout produit abrasif, ou contenant de l'acide, de l'ammoniaque, ou des agents anti-bactériens. Ne jamais utiliser de produits d'entretien sur les haut-parleurs. Évitez de toucher les haut-parleurs, car vous pourriez les endommager définitivement.

Lorsque les enceintes Bowers & Wilkins utilisent un placage bois véritable, les plus fins vernis sont utilisés et bénéficient d'un traitement avec une laque résistante aux ultra-violetés, afin de réduire les modifications de teinte avec le temps. Cependant, comme avec tous les matériaux naturels, qui réagissent à leur environnement, des modifications de teinte sont possibles. Ces différences de teintes peuvent être rectifiées en exposant toutes les surfaces du bois de manière égale à la lumière du soleil, jusqu'à ce que la teinte redevienne uniforme. Cette procédure peut prendre plusieurs jours, voire plusieurs semaines, mais peut être accélérée en utilisant une lampe ultra-violette. Les placages de bois naturel doivent être éloignés des sources de chaleur comme les radiateurs ou l'air chaud soufflant, afin de minimiser autant que possible les craquelures du bois.
