Caractéristiques techniques	Support mural pour écran plat, compatible avec les écrans de 32 à 70 pouces, capacité de charge jusqu'à 45 kg.
Type de montage	Montage mural, inclinaison et rotation réglables pour un meilleur angle de vision.
Matériaux	Acier robuste avec finition en poudre pour une durabilité accrue.
Utilisation	Idéal pour les salons, bureaux ou espaces publics, permettant un gain de place et une meilleure ergonomie.
Maintenance	Vérifier régulièrement les vis et les fixations pour assurer la sécurité de l'installation.
Sécurité	Conforme aux normes de sécurité en vigueur, installation recommandée par un professionnel pour éviter tout risque.
Informations générales	Garantie de 5 ans, support technique disponible pour l'installation et l'utilisation.

FOIRE AUX QUESTIONS - ICSPTM1T03 Chief

Comment installer le support écran plat Chief ICSPTM1T03 ?

Pour installer le support, commencez par fixer le support au mur en utilisant les vis et les chevilles fournies. Assurez-vous de localiser les montants dans le mur pour une installation sécurisée. Ensuite, attachez le plateau de montage à l'arrière de votre écran plat et accrochez-le au support mural.

Quelle est la capacité de poids maximale du support Chief ICSPTM1T03 ?

Le support Chief ICSPTM1T03 peut supporter des écrans plats pesant jusqu'à 45 kg.

Le support est-il compatible avec tous les types d'écrans plats ?

Le support Chief ICSPTM1T03 est compatible avec la plupart des écrans plats qui respectent les normes VESA. Vérifiez les dimensions de montage VESA de votre écran pour assurer la compatibilité.

Comment ajuster l'inclinaison du support une fois installé ?

Pour ajuster l'inclinaison, utilisez la clé Allen fournie pour desserrer les vis d'inclinaison situées à l'arrière du support. Ajustez l'angle selon vos préférences, puis resserrez les vis pour maintenir la position.

Le support peut-il être installé sur un mur en placo ?

Oui, le support peut être installé sur un mur en placo, mais il est recommandé d'utiliser des chevilles spéciales pour placo et de s'assurer que le support est fixé à un montant pour plus de sécurité.

Quelles sont les dimensions maximales de l'écran que je peux utiliser avec ce support ?

Le support Chief ICSPTM1T03 est conçu pour des écrans allant jusqu'à 65 pouces, mais vérifiez toujours les spécifications de poids et de montage pour votre modèle spécifique.

Comment nettoyer le support sans l'endommager ?

Pour nettoyer le support, utilisez un chiffon doux et sec. Évitez les nettoyants abrasifs ou les produits chimiques agressifs qui pourraient endommager la finition.

Que faire si le support est instable après l'installation ?

Si le support semble instable, vérifiez que toutes les vis sont correctement serrées et que le support est bien fixé au mur. Assurez-vous également que l'écran est correctement monté au support.

Où puis-je trouver le manuel d'utilisation du Chief ICSPTM1T03 ?

Le manuel d'utilisation peut être téléchargé sur le site officiel de Chief ou dans la section support de leur site web.

MODE D'EMPLOI ICSPTM1T03 Chief

AVERTISSEMENT : Le manque de la lecture, de la compréhension et du respect total de toutes les instructions, peut entraîner des blessures corporelles graves, endommager l'équipement ou annuler la garantie d'usine. Il incombe à l'installateur de s'assurer que tous les composants sont correctement assemblés et installés à l'aide des instructions fournies.

AVERTISSEMENT : L'absence de l'apport d'une résistance structurelle appropriée pour ce composant peut entraîner des blessures corporelles graves ou endommager l'équipement. Il incombe à l'installateur de s'assurer que la structure à laquelle le composant est attaché peut soutenir cinq fois le poids combiné de tout l'équipement. Renforcer la structure selon les besoins avant l'installation du composant. Le mur sur lequel le support est fixé doit avoir une épaisseur maximale de cloison sèche de 16 mm.

AVERTISSEMENT : Dépasser la capacité pondérale peut entraîner des blessures corporelles graves ou endommager l'équipement. Il incombe à l'installateur de s'assurer que le poids combiné de tous les composants attachés à ICXPFM2/ICXP TM2 n'est pas supérieur à 113,4 kg (250 lb).

Les modèles iCXPFM2 et iCXPTM2 ont été conçus pour être montés directement sur un poteau de cloison en bois ou un mur en béton. Le modèle iCXPFM2 comporte des pattes de fixation statiques pour maintenir le téléviseur en position verticale. Le modèle iCXPTM2 dispose de pattes de fixation permettant d'incliner le téléviseur.

AVERTISSEMENT : UNE MAUVAISE INSTALLATION PEUT PROVOQUER UN ÉCROULEMENT DE

L'ASSEMBLAGE ET ENDOMMAGER CELUI-CI, VOIRE ENTRAÎNER DES BLESSURES CORPORELLES GRAVES II est de la responsabilité de l'installateur de s'assurer que la structure à laquelle le support est fixé peut supporter cinq fois le poids de l'iCXPFM ou de l'iCXPTM2 et de tout le matériel fixé, sans dépasser 113,4 kg.

Montage du support mural

1. Placez les montants muraux (F) au sol.
2. Faites glisser les rails (A) dans les montants muraux.
3. Vissez les embouts filetés (G) dans l'extrémité de chaque rail.

REMARQUE : Passez à la section Pose sur un poteau de cloison en bois (2a) ou Pose sur un mur en béton (2b).

2a

Pose sur un poteau de cloison en bois

1. Déterminez le centre de l'écran du téléviseur et son emplacement sur le mur.
2. Repérez le poteau à gauche et à droite de l'emplacement choisi.

MISE EN GARDE : LA DISTANCE HORIZONTALE MINIMALE ENTRE LES PATTES DE FIXATION MURALES EST DE 609,6 MM. Les pattes de fixation du support ne doivent pas être séparées de moins de 609,6 mm.

MISE EN GARDE : Lors de la fixation sur un mur dont les poteaux sont espacés de 406,4 mm en leur centre, espacez les montants de 812,8 mm.

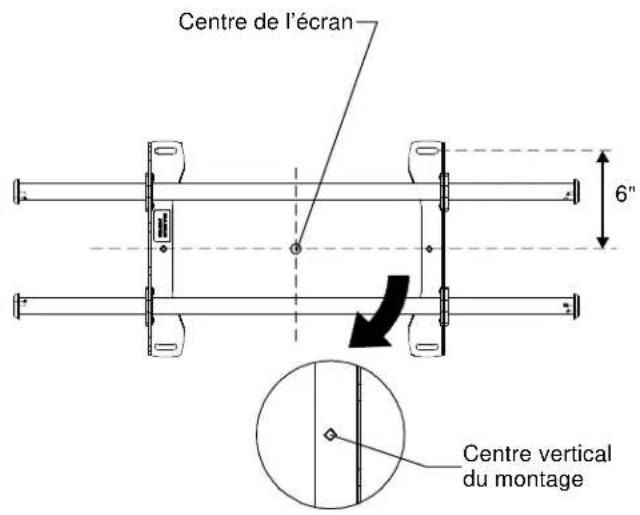

1. Alignez le losange du support sur la marque du centre de l'écran pour déterminer le centre vertical.

2. Mesurez une distance de 152,4 mm à partir du point central pour marquer l'emplacement des fentes supérieures de montage.

2a

1. À l'aide d'un niveau, marquer le point de fixation du support sur chaque poteau de la cloison à travers les fentes supérieures du support.

AVERTISSEMENT : RISQUE D'ÉLECTROCUTION ! COUPER OU PERCER UN CORDON OU DES CÂBLES ÉLECTRIQUES PEUT PROVOQUER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES ! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient ni fils ni câbles électriques avant de percer ou de mettre en place des fixations.

AVERTISSEMENT : RISQUE D'EXPLOSION ET D'INCENDIE ! COUPER OU PERCER UNE CONDUITE DE GAZ PEUT PROVOQUER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES ! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient pas de conduite de gaz, d'eau, d'évacuation ou autre avant de couper, de percer ou de mettre en place des fixations.

MISE EN GARDE : LA DISTANCE HORIZONTALE MINIMALE ENTRE LES PATTES DE FIXATION MURALES EST DE 609,6 MM. Les pattes de fixation du support ne doivent pas être séparées de moins de 609,6 mm.

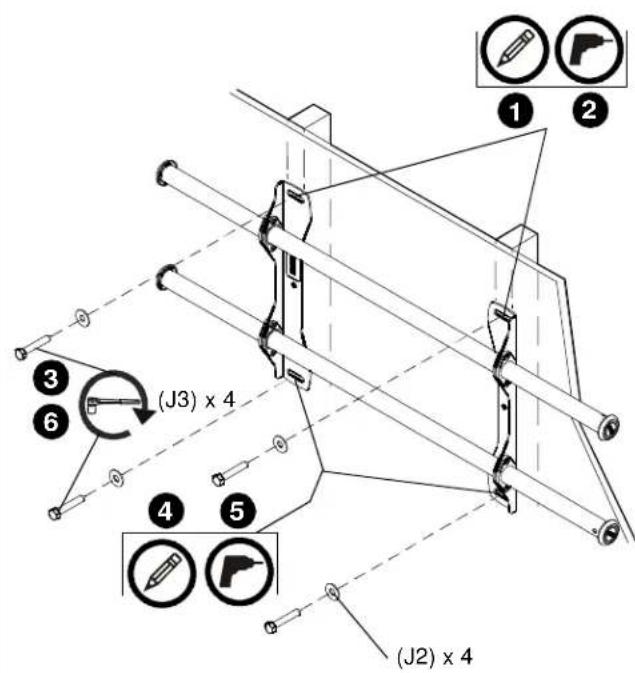

1. Percez un trou de guidage de 5,5 mm dans chaque poteau.

2. Utilisez deux boulons tire-fond 5/16 x 2-1/2" (J3) et deux rondelles plates 5/16" (J2) pour fixer le haut du support au mur.

3. Marquez les points de fixation pour les fentes inférieures du support, en vous assurant qu'ils sont situés sur les poteaux.

4. Percez un trou de guidage de 5,5 mm au niveau des marques pour chaque trou inférieur du support.

5. Utilisez deux boulons tire-fond 5/16 x 2-1/2" (J3) et deux rondelles plates 5/16" (J2) pour fixer le support au mur à travers les trous inférieurs du support.

6. Faites glisser les rails vers le centre approximatif de l'emplacement de l'écran.

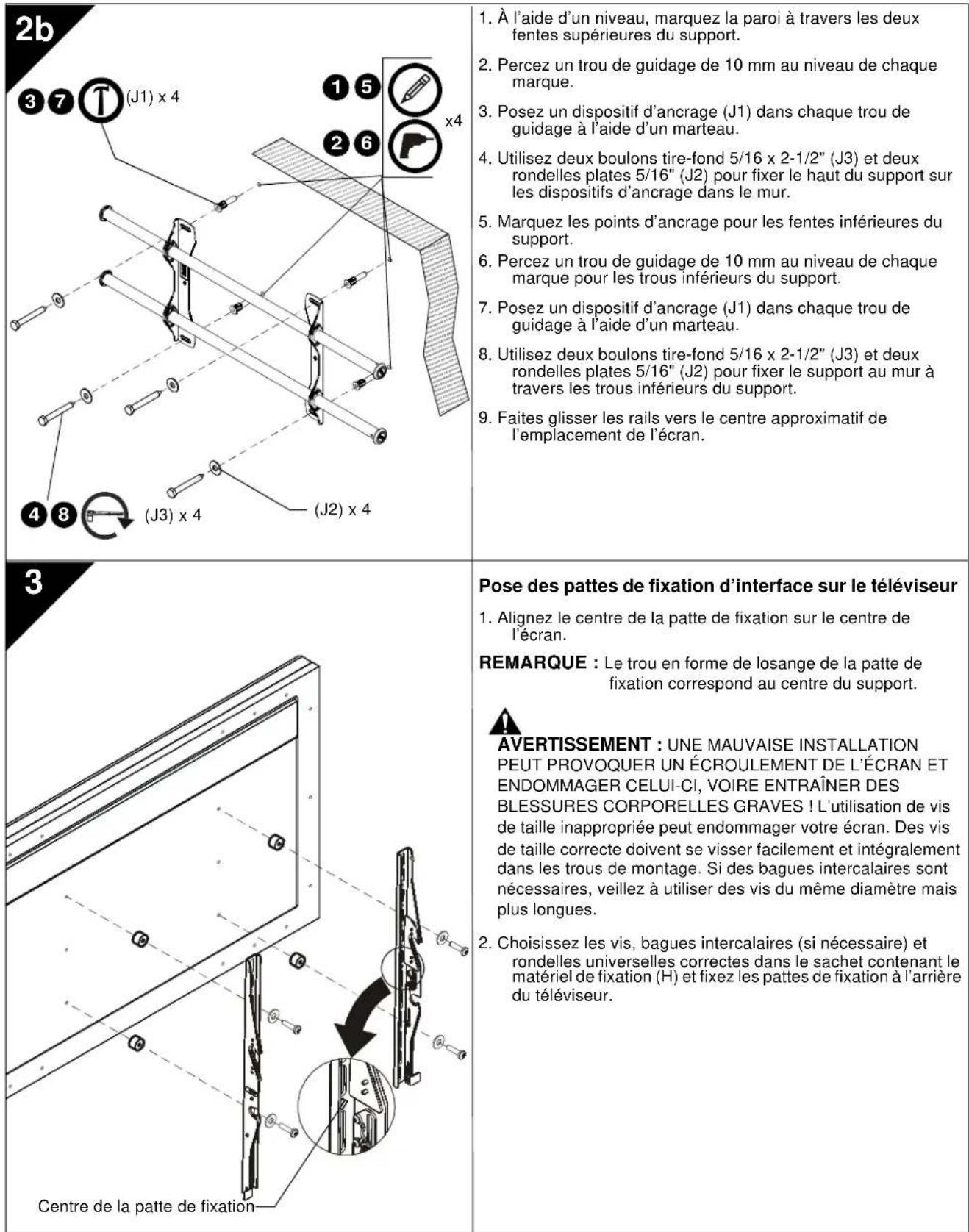

2b

Pose sur un mur en béton

1. Déterminez le centre de l'écran du téléviseur et son emplacement sur le mur.

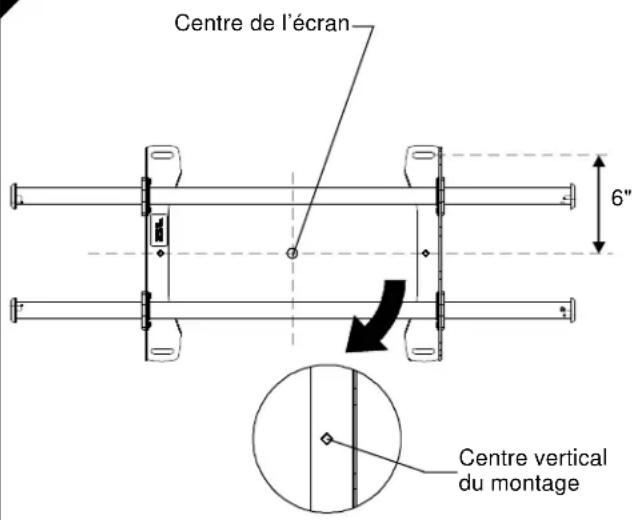

2. Alignez les losanges du support sur la marque du centre de l'écran pour déterminer le centre vertical.
3. Mesurez une distance de 152,4 mm à partir du point central pour marquer l'emplacement des fentes supérieures de montage.

MISE EN GARDE : LA DISTANCE HORIZONTALE MINIMALE ENTRE LES PATTES DE FIXATION MURALES EST DE 609,6 MM. Les pattes de fixation du support ne doivent pas être séparées de moins de 609,6 mm.

AVERTISSEMENT : RISQUE D'ÉLECTROCUTION ! COUPER OU PERCER UN CORDON OU DES CÂBLES ÉLECTRIQUES PEUT PROVOQUER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES ! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient ni fils ni câbles électriques avant de percer ou de mettre en place des fixations.

AVERTISSEMENT : RISQUE D'EXPLOSION ET D'INCENDIE ! COUPER OU PERCER UNE CONDUITE DE GAZ PEUT PROVOQUER DES BLESSURES CORPORELLES GRAVES, VOIRE MORTELLES ! TOUJOURS s'assurer que la zone située derrière la surface de montage ne contient pas de conduite de gaz, d'eau, d'évacuation ou autre avant de couper, de percer ou de mettre en place des fixations.

4

Permutation des pattes de fixation d'interface (en option)

Si les conditions d'installation nécessitent d'adapter l'emplacement des pattes de fixation d'interface, il existe plusieurs possibilités.

1. Les pattes de fixation murales peuvent être réglées de part et d'autre du point de fixation.
2. L'emplacement des pattes de fixation d'interface droite et gauche peut être permeté pour que les boutons des pattes de fixation d'interface iCLPTM2 soient face à l'intérieur du support.
3. Si nécessaire, les boutons d'inclinaison des pattes de fixation d'interface peuvent être permutés pour pouvoir inverser les pattes de fixation d'interface.

a. Déposez l'écran du support.
b. Déposez les pattes de fixation d'interface de l'écran.
c. Tenez la patte de fixation d'interface droite à l'horizontale en la maintenant bien fermement pour ne pas que les bagues intercalaires bougent.
d. Retirez le bouton, la rondelle et la vis.
e. Remettez en place le bouton, la rondelle et la vis en ordre inverse, avec le bouton à l'intérieur de la patte de fixation.
f. Permutez la patte de fixation d'interface droite pour la placer du côté gauche du support mural.
g. Répétez les étapes 3c à 3f pour la patte de fixation d'interface gauche.

Inclinaison des pattes de fixation d'interface (modèle iCXPTM2 uniquement)

Les pattes de fixation peuvent être inclinées en desserrant le bouton des pattes pour choisir l'inclinaison requise avant de le resserrer sur les pattes de fixation.

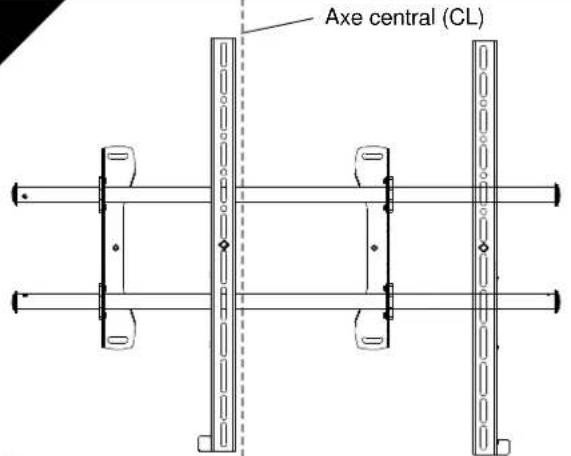

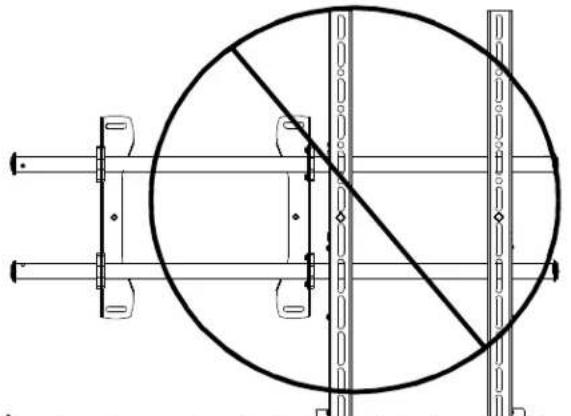

5⚠️ Ne JAMAIS placer les deux pattes de fixation d’interface sur un seul côté de l’axe central (CL) du support mural!⚠️ Les deux pattes de fixation d’interface ne doivent JAMAIS être situées d’un seul côté des pattes murales !

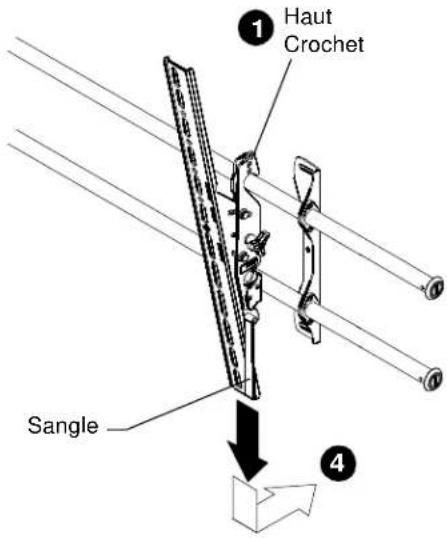

Fixation de l’écran au support mural1. (Modèle iCXPTM2 uniquement) Ajustez la sangle Velcro®(si nécessaire) pour qu’elle ne dépasse pas du bas de l’écran.REMARQUE: Ne placez PAS les deux pattes de fixation d’interface du même côté du support mural.REMARQUE: Ne placez JAMAIS les deux pattes de fixation d’interface d’un seul côté de l’axe central du support mural!REMARQUE: Procédez selon l’étape 5a Fixation au modèle iCXPTM2 ou selon l’étape 5b Fixation au modèle iCXPFM2.

5a

Fixation au modèle iCXPTM21. Suspendez le crochet supérieur des pattes de fixation d’interface sur la barre supérieure du support.REMARQUE: L’écran s’installe au départ en mode « béquille » pour faciliter l’accès aux câbles.2. Faites glisser l’écran et les barres en position requise.3. Acheminez les câbles entre le mur et les barres.⚠️ MISE EN GARDE: POINTS DE PINCEMENT! Tenir les doigts, les mains et les câbles à l’écart des points de pincement.4. Tirez les sangles vers le bas et faites pivoter vers l’intérieur en direction du mur, en bloquant les pattes de fixation d’interface sur la barre inférieure et le bas de l’écran sur le support.

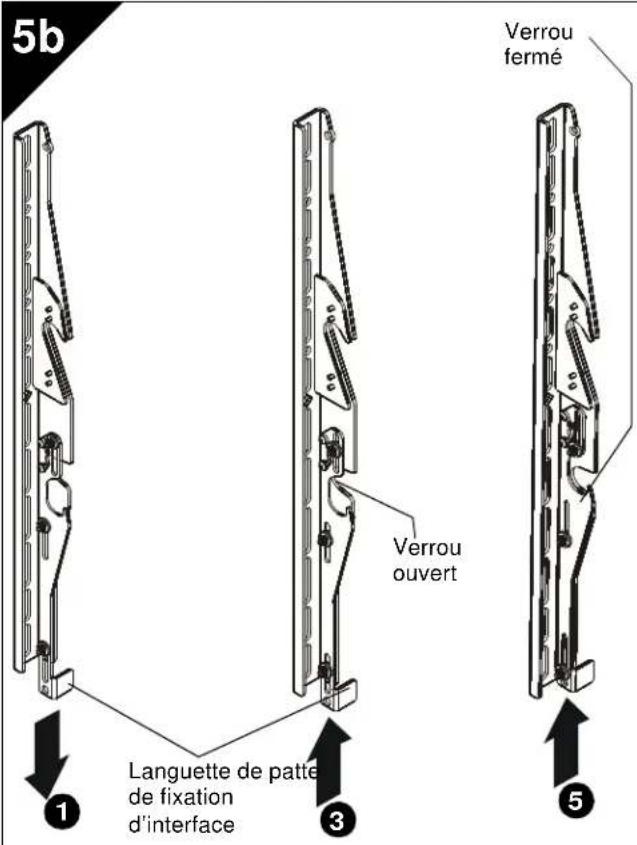

Fixation au modèle iCXPFM2

1. Poussez la languette de la patte de fixation d'interface à fond pour bloquer la fente inférieure du support.
2. Suspendez le crochet supérieur des pattes de fixation d'interface sur la barre supérieure du support. Le bas de l'écran est écarté du mur.
3. Dirigez l'écran vers le mur en tirant sur le bas de l'écran pour l'écarter du mur et en poussant les languettes des pattes de fixation d'interface d'une encoche vers le haut en direction du cran que vous pouvez sentir (environ à mi-distance vers le haut).
4. Poussez le bas de l'écran vers la patte de fixation murale de sorte que le verrou inférieur de la patte de fixation d'interface entoure la barre inférieure du support mural.
5. Soulevez les languettes de pattes de fixation d'interface à fond pour fixer les pattes de fixation sur le support mural.
