Caractéristiques	Détails
Puissance nominale	400W
Type d'alimentation	ATX
Certification	80 PLUS Bronze
Tension d'entrée	100-240V
Connecteurs principaux	1 x 20+4 pin, 1 x 4+4 pin CPU, 6 x SATA, 3 x Molex, 1 x PCIe 6+2 pin
Dimensions	150 x 140 x 86 mm
Ventilation	Ventilateur de 120 mm, fonctionnement silencieux
Utilisation recommandée	Pour les configurations de PC de jeu et de bureau
Maintenance	Nettoyage régulier du ventilateur et des grilles d'aération
Sécurité	Protection contre les surcharges, courts-circuits et surchauffes
Garantie	3 ans
Informations supplémentaires	Conception modulaire pour une gestion des câbles améliorée

FOIRE AUX QUESTIONS - Efficient Power F1 400W Be Quiet!

Quel est le rendement énergétique de l'alimentation Be Quiet! Efficient Power F1 400W ?

L'alimentation Be Quiet! Efficient Power F1 400W a un rendement énergétique certifié 80 PLUS Bronze, ce qui signifie qu'elle offre un rendement d'au moins 82 % à 20 % et 100 % de charge.

Comment installer correctement l'alimentation Be Quiet! Efficient Power F1 400W ?

Pour installer l'alimentation, assurez-vous de couper l'alimentation du PC, puis insérez l'alimentation dans le boîtier en alignant les vis. Connectez les câbles principaux à la carte mère, au processeur et aux périphériques, puis fixez les vis.

Quels câbles sont inclus avec l'alimentation Be Quiet! Efficient Power F1 400W ?

L'alimentation Be Quiet! Efficient Power F1 400W est livrée avec des câbles pour la carte mère (24 broches), le processeur (4+4 broches), ainsi que des connecteurs SATA et Molex pour les périphériques.

Que faire si l'alimentation ne s'allume pas ?

Vérifiez que l'alimentation est correctement connectée à la prise murale et au boîtier. Assurez-vous que l'interrupteur arrière de l'alimentation est en position 'ON'. Si le problème persiste, testez l'alimentation dans un autre PC si possible.

L'alimentation Be Quiet! Efficient Power F1 400W est-elle compatible avec les cartes graphiques modernes ?

Oui, l'alimentation Be Quiet! Efficient Power F1 400W est compatible avec la plupart des cartes graphiques modernes, mais vérifiez les exigences en matière de puissance et les connecteurs nécessaires pour votre carte graphique spécifique.

Comment savoir si mon alimentation est suffisamment puissante pour mon système ?

Pour déterminer si l'alimentation est suffisante, additionnez la consommation de tous les composants de votre PC (processeur, carte graphique, disques durs, etc.) et comparez-la à la capacité de l'alimentation (400W dans ce cas).

Quelles protections sont offertes par l'alimentation Be Quiet! Efficient Power F1 400W ?

L'alimentation Be Quiet! Efficient Power F1 400W est équipée de plusieurs protections, y compris la protection contre les surcharges, les courts-circuits, et les surtensions, pour garantir la sécurité de votre matériel.

L'alimentation Be Quiet! Efficient Power F1 400W est-elle silencieuse ?

Oui, cette alimentation est conçue pour être silencieuse grâce à son ventilateur de haute qualité qui fonctionne à faible vitesse en fonction de la charge, minimisant ainsi le bruit.

MODE D'EMPLOI Efficient Power F1 400W Be Quiet!

1. Avertissements et consignes de sécurité 16
2. Compatibilité 17
3. Avantages et particularités de votre nouveau bloc d'alimentation 17
4. Installation de notre nouveau bloc d'alimentation 18
5. Dépistage des pannes 19
6. Accessoires 20
7. Consignes pour la gestion des déchets 20 9. Garantie constructeur 20
8. Indications légales, Copyright 21

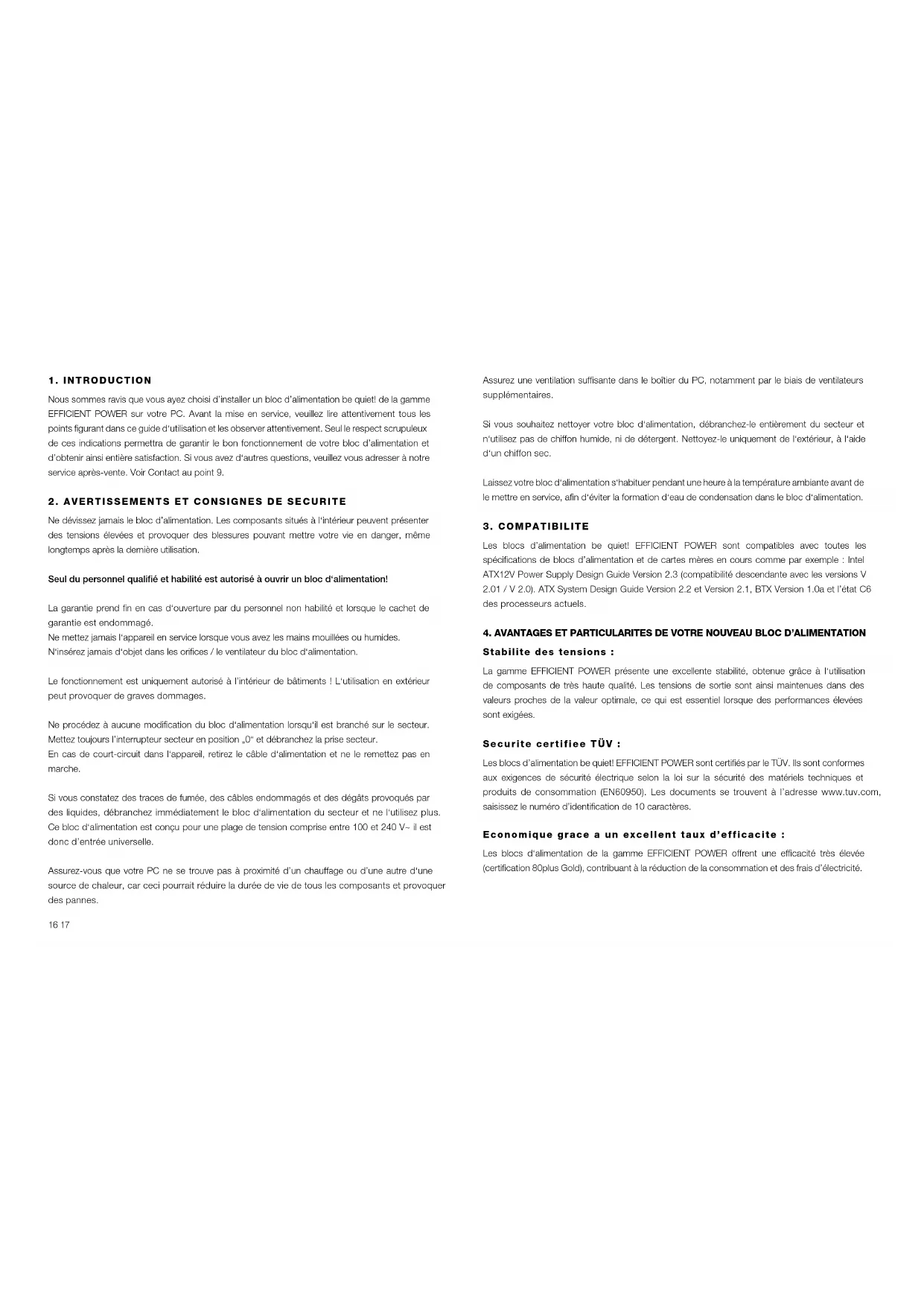

Nous sommes ravis que vous ayez choisi d'installer un bloc d'alimentation be quiet de la gamme EFFICIENT POWER sur votre PC. Avant la mise en service, veillez à lire attentivement tous les points figurant dans le mode d'utilisation et les observer attentivement. Seul le respect scrupuleux de ces indications permettra de garantir le bon fonctionnement de notre bloc d'alimentation et d'obtenir ainsi entière satisfaction. Si vous avez d'autres questions, veuillez vous adresser à notre service après-vente. Voir Contact au point 9.

2. Aventissements et consignes de securite

Ne dévissez jamais le bloc d'alimentation. Les composants situés à l'intérieur peuvent présenter des tensions élevées et provoquer des blessures pouvant mettre cette vie en danger, même longtemps après la minutaison.

Seul du personnel qualifié et habilité est autorisé à ouvrir un bloc d'alimentation!

La garantie prend fin en cas d'ouverture par du personnel non habilité et lorsque le cachet de garantie est endommagé.

Ne mettez jamais l'appareil en service lorsque vous avez les mains mouillées ou humides.

N'insérez jamais d'objet dans les orifices / le ventilateur du bloc d'alimentation.

Le fonctionnement est uniquement autorisé à l'intérieur des bâtiments ! L'utilisation en extérieur peut provoquer de graves dommages.

Ne procédez à aucune modification du bloc d'alimentation lorsqu'il est branché sur le secteur. Mettez toujours l'interrupteur secteur en position et débranchez la prise secteur.

En cas de court-circuit dans l'appareil, retirez le câble d'alimentation et ne le remettez pas en marche.

Si vous constatez des traces de fumée, des câbles endommagés et des dégâts provoqués par des liquides, débranchez immédiatement le bloc d'alimentation du secteur et ne l'utilisez plus. Ce bloc d'alimentation est conçu pour une plage de tension comprise entre 100 et 240 V~ il est donc d'entrée universelle.

Assurez-vous que votre PC ne se trouve pas à proximité d'un chauffage ou d'une autre source de chaleur, car cela pourrait réduire la durée de vie de tous les composants et provoquer des pannes.

Assurez une ventilation suffisante dans le boîtier du PC, notamment par le biais de ventilateurs supplémentaires.

Si vous souhaitez nettoyer votre bloc d'alimentation, débranchez-le entièrement du secteur et n'utilisez pas de chiffon humide, ni de détergent. Nettoyez-le uniquement de l'extérieur, à l'aide d'un chiffon sec.

Laissez votre bloc d'alimentation s'habituer pendant une heure à la température ambiante avant de le mettre en service, afin d'éviter la formation d'eau de condensation dans le bloc d'alimentation.

3. COMPATIBILITE

Les blocs d'alimentation be quiot! EFFICIENT POWER sont compatibles avec toutes les spécifications de blocs d'alimentation et de cartes mères en cours, comme par exemple : Intel ATX12V Power Supply Design Guide Version 2.3 (compatibilité descendante avec les versions V 2.01 / V 2.0). ATX System Design Guide Version 2.2 et Version 2.1, BTX Version 1.0a et l'état C6 des processeurs actuels.

4. Avantages et particularites de VOTURE nouveau BLOC d'alimentation stabilite des tensions:

La gamme EFFICIENT POWER présente une excellente stabilité, obtenue grâce à l'utilisation de composants de très haute qualité. Les tensions de sortie sont ainsi maintenues dans des valeurs proches de la valeur optimale, ce qui est essentiel lorsque des performances élevées sont exigées.

Sécurité certifiée TÜV :

Les blocs d'alimentation be quiet! EFFICIENT POWER sont certifiés par le TÜV. Ils sont conformes aux exigences de sécurité électrique selon la loi sur la sécurité des matériels techniques et produits de consommation (EN60950). Les documents se trouvent à l'adresse www.tuv.com, saisissez le nombre d'identification de 10 caractères.

Économique grâce à un excellent taux d'efficacité :

Les blocs d'alimentation de la gamme EFFICIENT POWER offrent une efficacité très élevée (certification 80plus Gold), contribuant à la réduction de la consommation et des frais d'électricité.

Fonctions de sécurité :

Les blocs d'alimentation be quiet! EFFICIENT POWERprésentant un niveau de protection élevée grâce à de nombreuses fonctions de sécurité. Le bloc d'alimentation s'est automatiquement des que les valeurs, limites inférieures ou supérieures, sont dépassées: OCP (protection contre les surintensites), UVP (protection contre les sous-tensions), SCP (protection contre les courts-circuits), OPP (protection contre les surcharges), OTP (protection contre les temperatures trop ELFES), OVP (protection contre le survoltage). Si la température du bloc d'alimentation en fonctionnement est trop élevé, il s'est automatique. Vous pouvez le remettre sous tensionuno fois refroidi. Volloz à co que le refroidissement de cette PC soit suffisant.

5. Installation de votre nouveau BLOC d'alimentation

Lisez le point, Avertissements / consignes de sécurité avant de procéder à l'installation. Pour la mise en place du bloc d'alimentation sur votre PC, il vous faut un tournevis.

Utilisez uniquement les vis livrées avec le produit, car elles présentent le filetage requis.

Démontez tout d'abord vote ancien bloc d'alimentation pour ce faire, veillez procéder ainsi :

1. Débranchez le PC de toutes les sources de courant et déconnectez avec prudence tous les câbles reliés au PC.
2. Ouvrez le boîtier du PC et respectez, le cas échéant, les instructions du fabricant.
3. Débranchez tous les connecteurs de la carte mère, ainsi que de tous les autres composants tels que disquettes, disques durs et autres lecteurs optiques. Veillez à ce qu'aucun connecteur de l'ancien bloc d'alimentation ne soit relié à un composant.
4. Retirez les vis se trouvant à l'arrière du bloc d'alimentation et sortez-le prudemment. Pour ce faire, veillez particulièrement à ce qu'aucun câble ne soit emmêlé aux composants et les endommage.

Installation de votre nouveau bloc d'alimentation be quiet! efficient POWER :

1. Disposez le nouveau bloc d'alimentation à l'emplacement prévu dans le boîtier et vissez-le solidement à la face arrière, à l'aide des quatre vis fournies. N'appliquez pas de force excessive.
2. Branchez le connecteur 24 broches dans la fiche femelle prévue à cet effet sur la carte mère.
3. Branchez à présent le connecteur 4/8 broches, dans la fiche femelle prévue à cet effet sur la carte mère. Ce connecteur va désormais alimenter votre processeur en courant.
4. Si besoin, brancher le connecteur PCIe à votre carte graphique

Attention:

Sur les systèmes ATX, le bloc d'alimentation reçoit un signal de la carte mère connectée sans lequel il ne peut être mis en service. Veuillez donc vérifier, à l'aide du manuel de la carte mère ou du boîtier, si la fiche de l'interrupteur d'alimentation (l'interrupteur de mise en marche se trouve généralement sur la face avant) est correctement connectée à la carte mère. Si c'est le cas, veillez alors contrôler l'interrupteur d'alimentation (marche/arrêt) car il peut être défectueux. Vous pouvez ici utiliser l'interrupteur de réinitialisation à la place de l'interrupteur d'alimentation afin d'exclure nos risques de défauts.

Attention!

Les travaux sur les sources de courant peuvent provoquer des blessures pouvant mettre voire en danger. Lisez donc attentivement le point 2- « Avertissements et consignes de sécurité » Les réparations doivent uniquement être effectuées par du personnel qualifié et habilité!

Si le système ne fonctionne pas correctement avec le bloc d'alimentation installé, veuillez d'abord vérifier les éventuelles sources d'erreur suivantes :

1. Vérifiez si le câble d'alimentation électrique est correctement et solidément relié au bloc d'alimentation, ainsi qu'à la prise. Si possible, utilisez une prise séparée uniquement pour le bloc d'alimentation de l'ordinateur.
2. Vérifiez si toutes les connexions ont été reliées correctement les unes aux autres et corrigez-les, le cas échéant, par exemple en cas de polarité erronée.
3. Contrôlez la connexion de l'interrupteur marche/arrêt du boîtier à la carte mère. En cas de besoin, consultez le manuel de votre carte mère. Mettez le bloc d'alimentation sous tension en plaçant l'interrupteur sur la position „ON“ et en actionnant l'interrupteur marche/arrêt du boîtier. Si le bloc d'alimentation ne s'allume toujours pas, passez au point suivant.
4. Vérifie que votre système ne présente pas d'éventuels courts-circuits ou de matériel défectueux. Pour ce faire, éteignez l'ordinateur et débranchez du système tous les appareils qui sont pas nécessaires pour le démarrage de l'ordinateur. Remettez-le sous tension. Répétez cette procédure et rebranchez l'un des appareils après chaque redémarrage, jusqu'à ce que vous ayez trouvé d'où vient la panne apparente. Si le bloc d'alimentation ne réagit pas en raison d'un court-circuit, attendez au moins cinq minutes avant de redémarrer l'ordinateur, car l'appareil est équipé d'une protection contre les surcharges.

Remarque importante :

Si le bloc d'alimentation ne fonctionne pas, assurez-vous d'avoir lu le guide d'utilisation intégralement, afin d'avoir écarté les problèmes mentionnés. Si les problèmes persistent, veillez à vous mettre immédiatement en relation avec notre service après-vente.

Tous les retours entrants sont vérifiés par notre service RMA. Si un bloc d'alimentation s'avère exempt de tout défaut, il est renvoyé au client. En outre, un montant forfaitaire de vérification peut être exigé pour les frais engendrés.

Sont également fournis : câble avec terre, instructions d'utilisation, attache-câbles, vis destinées à la fixation du bloc d'alimentation.

8. Consignes pour la gestion des dechets

Les appareils électroniques usagés ne peuvent plus, selon les directives européennes, être jetés avec les déchets ménagers. Ils doivent être triés. En France, il vous est interdit, au vu de la législation *, de jeter un appareil usagé avec vos ordures ménagères non triées. Les communes ont prévu à cet effet des lieux de collecte, auprès desquels vous pourrez remettre vos appareils gratuitement. Il est également possible que les responsables légaux du traitement des déchets viennent ramasser les appareils usagés chez les particuliers.

• Directive 2002/96/CE du Parlement et du Conseil européens en date du 27 janvier 2003 sur les appareils électriques et électroniques usagés. ** Décret n°2005-829 du 20 juillet 2005 relatif à la composition des équipements électriques et électroniques et à l'élimination des déchets issus de ces équipements.

9. Garantie constructeur

2 ans de garantie constructeur pour le consommateur final, à compter de la date du justificatif d'achat (dans le cadre d'un achat initial auprès d'un distributeur Listan autorisé).

Pour faire valoir la garantie, vous devez impérativement nous présenter votre justificatif d'achat. Veuillez donc le conserver avec soin. Si vous avez besoin d'assistance, veuillez vous adresser à notre assistance téléphonique gratuite à ce numéro :

Tel:[phone]Du lundi au vendredi de 9h00a17h30

E-mail du SAV: [e-mail] www.be-quiet.fr

Listan France. 65 avenue Georges Politzer. 78190 Trappes

Nos conditions générales de garantie sont applicables. Vous pouvez les consulter sur Internet à l'adresse http://www.bo-quiet.net/service/fr/warranty. En cas d'assistance, les éléments suivants sont nécessaires pour l'opération ; ils figurent sur la plaque d'identification du bloc d'alimentation :

Description du modele Reteence Numéro de série

BQT F1-350W BN185 S/N (numéro voir plaque d'identification)

BQT F1-400W BN186 S/N (numéro voir plaque d'identification)

BQT F1-500W BN187 S/N (numéro voir plaque d'identification)

BQT F1-600W BN188 S/N (numéro voir plaque d'identification)
