Type de produit	Bloc d'alimentation ATX
Marque	Be Quiet!
Modèle	Dark Power PRO 1200W
Puissance nominale	1200 W
Format	ATX 12V version 2.2
Tension d'entrée	100 - 240 V~, 50-60 Hz
Facteur de puissance (PFC)	Actif, > 0,99 à pleine charge
Rendement maximal	Jusqu'à 87%
Nombre de rails +12V	6 rails séparés
Connecteur carte mère	20/24 broches (extensible)
Connecteurs PCIe	5 connecteurs 6+2 broches
Connecteurs SATA	12 connecteurs
Connecteurs Molex	4 connecteurs (via câbles modulaires)
Connecteurs EPS	1 x 8 broches, 1 x 6 broches
Gestion des câbles	Modulaire, tous les câbles détachables
Ventilateur	1x 120 mm Silent Wings
Contrôle du ventilateur	Thermorégulé, avec fonction ECASO (refroidissement après extinction)
Fonctions de sécurité	OCP, OVP, UVP, SCP, OTP, OPP
Garantie	3 ans (dont 1 an échange sur site en France métropolitaine)
Accessoires inclus	Câble d'alimentation, notice, attaches-câbles, vis de fixation

FOIRE AUX QUESTIONS - Dark Power PRO 1200W Be Quiet!

Comment installer le bloc d'alimentation Dark Power PRO 1200W ?

Débranchez le PC, ouvrez le boîtier, retirez l'ancienne alimentation. Vissez la nouvelle à l'arrière. Branchez le connecteur 20/24 broches sur la carte mère, puis le connecteur P4 pour le processeur. Si nécessaire, branchez les connecteurs EPS 8 et 6 broches. Utilisez la gestion modulaire des câbles pour ne connecter que les câbles nécessaires. Consultez le manuel pour les détails.

Quelles sont les précautions de sécurité à respecter ?

N'ouvrez jamais le boîtier de l'alimentation (risque de haute tension). Ne l'utilisez pas avec les mains mouillées. N'insérez pas d'objets dans les orifices. Utilisez uniquement en intérieur. Débranchez le câble secteur avant toute intervention. Laissez l'appareil s'acclimater 1 heure à température ambiante avant la première mise sous tension.

Que signifie la gestion modulaire des câbles ?

Elle permet de ne brancher que les câbles nécessaires au fonctionnement du PC. Les câbles inutilisés peuvent être retirés pour améliorer la circulation d'air et le refroidissement. Tous les connecteurs sont codés pour éviter les erreurs de branchement.

Comment fonctionne le contrôle du ventilateur ?

La vitesse des ventilateurs (celui de l'alimentation et ceux du boîtier connectés) est réglée en fonction de la température interne. Plus la température monte, plus les ventilateurs tournent vite. La fonction ECASO maintient la ventilation pendant 3 minutes après l'extinction du PC pour évacuer la chaleur résiduelle.

Quels connecteurs sont disponibles pour les cartes graphiques ?

Le bloc dispose de 5 connecteurs PCIe 6+2 broches (codés rouge et vert). Chaque câble se termine par un connecteur 6 broches et peut être converti en 8 broches en ajoutant 2 broches supplémentaires.

Que faire si l'ordinateur ne démarre pas après l'installation ?

Vérifiez que le câble d'alimentation est bien branché et que l'interrupteur arrière est sur 'I'. Contrôlez toutes les connexions (carte mère, processeur, etc.). Vérifiez le bouton marche/arrêt du boîtier. Débranchez tous les périphériques non essentiels et réessayez. Si rien ne fonctionne, attendez 5 minutes (protection contre les surcharges). Contactez le SAV si le problème persiste.

Quelle est la garantie de ce bloc d'alimentation ?

La garantie est de 3 ans à compter de la date d'achat. La première année inclut un service d'échange sur site (en France métropolitaine) avec remplacement sous 48 heures après appel téléphonique au 0800 469 209.

Le bloc d'alimentation est-il compatible avec ma carte mère ?

Oui, il est compatible avec les normes ATX12V 2.2, BTX 1.0a, E-ATX et EPS12V 2.91 (à partir de 650W). Il supporte les cartes mères à 20 ou 24 broches grâce au connecteur extensible.

Comment nettoyer le bloc d'alimentation ?

Débranchez-le complètement du secteur. Utilisez un chiffon sec pour nettoyer l'extérieur. N'utilisez jamais de chiffon humide ou de détergent, et n'ouvrez jamais le boîtier.

Que faire en cas de dysfonctionnement ou de panne ?

Vérifiez les points de dépannage dans la notice : testez les tensions avec un multimètre, vérifiez les connexions, examinez les courts-circuits. Si le problème persiste, contactez le SAV be quiet! par téléphone (0800 469 209), fax [phone]) ou email ([e-mail]). Un échange sur site peut être organisé sous garantie.

MODE D'EMPLOI Dark Power PRO 1200W Be Quiet!

1. Introduction....38
2. Avertissements et consignes de sécurité ....38
3. Avantages et particularités.... 39
   3.1 Compatibilité.... 42
4. Installation de votre nouveau bloc d'alimentation.... 42
5. Spécifications....44
6. Fonctions de sécurité.... 49
7. Dimensions du bloc d'alimentation.... 50
8. Dépistage des pannes 50
9. Accessoires .... 52
10. Numéros d'article et codes barres ....52
11. Consignes pour la gestion des déchets.... 52
12. Garantie, fabricant et Copyright.... 53

CONTENIDO

ESPAÑOL

Nous sommes ravis que vous ayez choisi d'installer un bloc d'alimentation be quiet! de la gamme Dark Power PRO sur votre ordinateur. Afin de répondre par avance à vos éventuelles questions, nous avons regroupé dans ce manuel les avantages et les particularités de la gamme Dark Power PRO.

La toute dernière génération de la gamme Dark Power PRO constitue une évolution de la gamme précédente, très demandée, et vous propose de nombreuses extensions.

Si vous avez des questions lors de la mise en service, veuillez lire attentivement ce guide d'utilisation. En cas de problème, vous pouvez également vous adresser à notre service après-vente :

Assistance téléphonique SAV gratuite : 0800-469 209

N° de fax : [phone]

E-mail : [e-mail]

Site Internet : www.be-quiet.fr

E-mail du SAV : [e-mail]

Avec l'utilisation de cartes graphiques haute performance, de processeurs toujours plus rapides, les systèmes informatiques sont de plus en plus exigeants, générant ainsi une forte consommation électrique.

Les blocs d'alimentation de la gamme Dark Power PRO sont l'allié idéal pour fournir la puissance nécessaire au fonctionnement de cartes graphiques PCI-Express en combiné SLi ou CrossFire. Par ailleurs, la gestion modulaire des câbles facilite l'organisation interne du PC et améliore la circulation de l'air notamment dans les PC Media Center ou les mini-ordinateurs.

Les blocs d'alimentation de la gamme Dark Power PRO disposent d'un taux d'efficacité extrêmement élevé, pouvant atteindre 87 %, encore inégalé sur le marché. L'impact sur votre consommation électrique est indéniable : vous constaterez une baisse de votre consommation électrique sur vos prochaines factures.

2. AVERTISSEMENTS ET CONSIGNES DE SÉCURITÉ

Avant la mise en service, veuillez lire attentivement tous les points figurant dans ce guide d'utilisation et les observer. C'est essentiel pour assurer le bon fonctionnement de votre bloc d'alimentation et pour vous garantir une totale satisfaction, et ce pour longtemps.

N'ouvrez jamais le cache de protection du bloc d'alimentation, car les composants électroniques qui y sont montés produisent de hautes tensions dangereuses pour les personnes. Même une fois l'appareil débranché du secteur, de hautes tensions circulent encore dans les composants. C'est pourquoi seul du personnel qualifié et habilité est autorisé à ouvrir un bloc d'alimentation.

Par ailleurs, la garantie prend fin dès lors que le bloc d'alimentation est ouvert, le cachet de garantie étant alors endommagé.

Ne mettez jamais l'appareil en service lorsque vous avez les mains mouillées ou humides.

N'insérez jamais d'objet dans les orifices ou le ventilateur du bloc d'alimentation.

Sachez que la mise en service est conçue uniquement pour une utilisation à l'intérieur de bâtiments. L'utilisation en extérieur peut provoquer de graves dommages.

Ne procédez à aucune modification du bloc d'alimentation lorsqu'il est branché sur le secteur. (Dans ce cas, toujours mettre l'interrupteur secteur en position « 0 » et le cas échéant, débrancher la prise secteur.)

En cas de court-circuit dans l'appareil, retirez le câble d'alimentation et ne le remettez pas en marche.

Les blocs d'alimentation, ne disposant pas d'une entrée de courant alternatif universelle, ne peuvent pas être utilisés dans tous les pays (110V !), sous peine d'être endommagés.

Les blocs d'alimentation be quiet ! sont conçus pour une plage de tension comprise entre 100 et 240 V\~ et donc d'utilisation universelle.

Assurez-vous que votre PC ne se trouve pas directement à proximité d'un chauffage ou d'une autre source de chaleur, car ceci pourrait réduire la durée de vie de tous les composants et provoquer des pannes.

Veillez à ce qu'une ventilation suffisante, notamment par le biais de ventilateurs supplémentaires, soit prévue dans le boîtier de votre ordinateur, car le bloc d'alimentation ATX ne peut assurer seul l'évacuation de toute la chaleur produite dans le boîtier du PC.

Si vous souhaitez nettoyer votre bloc d'alimentation, débranchez-le entièrement du secteur et n'utilisez pas de chiffon humide, ni de détergent. Nettoyez-le uniquement de l'extérieur, à l'aide d'un chiffon sec.

Laissez votre bloc d'alimentation s'habituer pendant une heure à la température ambiante avant de le mettre en service, afin d'éviter la formation de condensation dans le bloc d'alimentation.

3. AVANTAGES ET PARTICULARITÉS DE VOTRE NOUVEAU BLOC D'ALIMENTATION

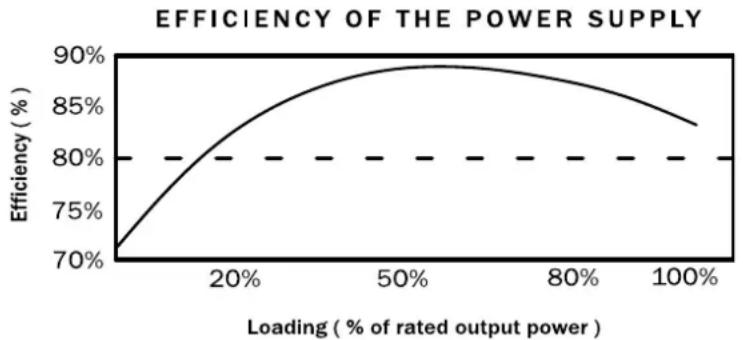

TAUX D'EFFICACITÉ :

Les blocs d'alimentation de la gamme Dark Power PRO présentent une efficacité très élevée, qui vous permettra, en cas d'utilisation intensive, de réduire vos frais d'électricité.

Une efficacité élevée signifie que le bloc d'alimentation est capable de convertir le courant alternatif entrant en courant continu, et ce avec très peu de déperdition de chaleur, ce qui est bénéfique pour le refroidissement du bloc d'alimentation. Les blocs d'alimentation présentant une efficacité élevée, comme c'est le cas de la gamme Dark Power PRO, fonctionnent avec un ventilateur tournant beaucoup moins rapidement, et produisant ainsi moins de bruit. Grâce à cette évolution technique continue, la nuisance sonore est extrêmement faible.

Les blocs d'alimentation de la gamme Dark Power PRO répondent à la directive en vigueur 2002/95/UE (RoHS et DEEE) de l'Union Européenne.

Les produits be quiet! garantissent un mode de production respectueux de l'environnement et l'utilisation de matériaux qui ne contiennent pas de produits toxiques dangereux pour l'environnement. Ainsi, nous apportons, en tant que fabricant, et vous-même en tant que consommateur, une importante contribution à la protection de la planète.

STABILITÉ DE TENSION :

L'utilisation de composants de très haute qualité dans les blocs d'alimentation de la gamme Dark Power PRO garantissent une stabilité de première classe. Les tensions de sortie sont ainsi maintenues très proches de la valeur de consigne, ce qui est essentiel lorsque des performances élevées sont exigées.

COMMANDE DES VENTILATEURS EN FONCTION DE LA TEMPÉRATURE :

Les blocs d'alimentation be quiet! de la gamme Dark Power PRO utilisent une gestion précise des ventilateurs. Cet automatisme de contrôle commande non seulement le ventilateur se trouvant dans le bloc d'alimentation, mais peut aussi commander les ventilateurs du boîtier, sui sont raccordés au bloc d'alimentation. Ce système fonctionne très simplement : les ventilateurs du boîtier, équipés d'un connecteur à 3 et/ou 4 pôles, doivent être reliés au bloc d'alimentation, par leurs connexions respectives.

La rapidité des ventilateurs est réglée en fonction de la chaleur du bloc d'alimentation. Si la température augmente, les ventilateurs commencent automatiquement à tourner plus rapidement, afin d'assurer un refroidissement plus rapide et plus efficace dans le boîtier. Le refroidissement rapide ainsi obtenu contribue en outre à augmenter la durée de vie de vos composants et du bloc d'alimentation.

Si vous reliez vos propres ventilateurs au bloc d'alimentation, veillez à ce qu'ils ne disposent pas de capteurs thermiques ou de potentiomètres intégrés.

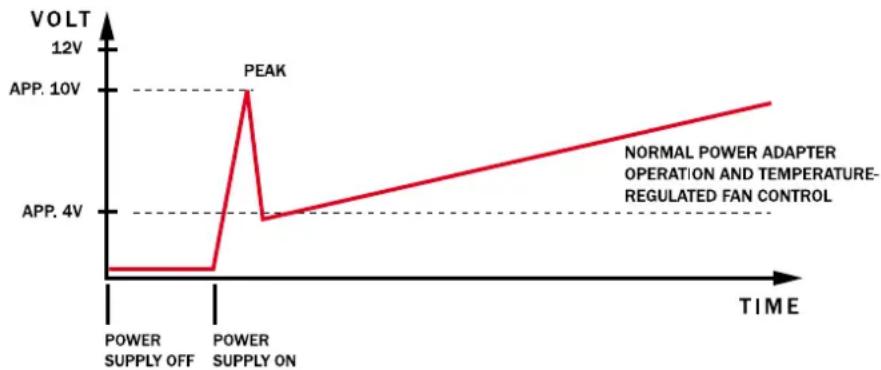

Une brève impulsion à tension élevée déclenche les ventilateurs et permet de vérifier que tous les ventilateurs du boîtier fonctionnent.

FAN CONTROL WITH A GEAR-UP IMPULSE

IMPORTANT

Branchez un seul ventilateur à l'alde de chaque câble.

SILENT WING:

Les ventilateurs montés sur les blocs d'alimentation be quiet! de la gamme Dark Power PRO sont particulièrement fiables. L'efficacité des blocs d'alimentation nécessite un faible refroidissement des composants : les ventilateurs sont de fait particulièrement silencieux. Un grand ventilateur de 120 mm est disposé sur le fond du bloc d'alimentation et assure un refroidissement optimal des composants.

CONTRÔLE DE LA VITESSE DE ROTATION DU VENTILATEUR (VENTILATEUR DU BLOC D'ALIMENTATION) PAR LA CARTE MÈRE :

Un câble du bloc d'alimentation permet de relier son ventilateur à votre carte mère. Vous pouvez lire le signal tachymétrique du ventilateur du bloc d'alimentation sur la carte mère (BIOS). Le câble doit être branché sur la fiche de la carte mère prévue à cet effet et peut ainsi lire la vitesse du ventilateur sur le BIOS et/ou le système d'exploitation. Consultez le manuel de votre carte mère pour savoir si vous disposez de cette fonction.

ECASO (MAINTIEN DE LA VENTILATION) :

ECASO signifie Enhanced Cooling After System Off et permet le maintien de la ventilation après arrêt de la machine. Habituellement, lorsque le PC est mis hors tension, les ventilateurs sont également interrompus, même si l'intérieur du boîtier est encore chaud. Grâce à la commande ECASO, be quiet! a la solution à ce problème. Les ventilateurs du bloc de commande et tous les ventilateurs du boîtier reliés au bloc de commande continuent à fonctionner pendant 3 minutes après l'extinction du système. La chaleur est évacuée du boîtier de manière rapide et efficace après le fonctionnement et n'endommage pas votre matériel.

VOS AVANTAGES SAV SUR LE NOUVEAU BLOC D'ALIMENTATION :

3 ANS DE GARANTIE :

Chaque bloc d'alimentation be quiet! Dark Power PRO neuf est livré avec une garantie de trois ans, ce qui représente un an de plus que le minimum légal.

1 AN D'ÉCHANGE SUR SITE :

À compter de la date d'achat, vous bénéficiez pendant toute une année du service d'échange sur site, qui vous fournit un nouveau bloc d'alimentation dans un délai de 48 heures après votre appel auprès de l'assistance téléphonique be quiet!, sur un site défini à votre convenance. (Valable uniquement pour les usagers finaux en France métropolitaine)

ASSISTANCE TÉLÉPHONIQUE GRATUITE :

Une assistance téléphonique gratuite est à la disposition de tous les propriétaires d'un bloc d'alimentation be quiet!, pour répondre à l'ensemble de vos questions. Appelez tout simplement le numéro 0800 469 209 pendant nos horaires d'ouverture, en semaine de 9h00 à 17h30.

AVANTAGES TECHNIQUES

ATX12V VERSION 2.2:

Avec sa gamme Dark Power PRO, be quiet! propose un bloc d'alimentation qui répond à la dernière spécification ATX12V. Il offre des rails 12V séparés, qui présentent des avantages pour la fiabilité de fonctionnement du système. Les modèles 450, 550 et 650 W disposent de quatre rails 12 V séparés et les modèles 750, 850, 1000 et 1200 W présentent six rails 12 V séparés.

CONNECTEUR PCI EXPRESS :

Les blocs d'alimentation de la gamme Dark Power PRO disposent d'un maximum de cinq connecteurs à 6 ou 8 broches, nécessaires pour l'utilisation de cartes graphiques PCI-Express. Chaque connecteur est constitué de 6 pôles, sur lequel deux autres broches ont été rajoutées, pour former un connecteur à 8 pôles. Les versions 1000 et 1200 W offrent en outre un cinquième connecteur à 6 pôles, qui assure le fonctionnement d'une carte graphique PhysX®.

CONNECTEUR DE CARTE MÈRE À 20/24 BROCHES :

Grâce à son connecteur principal extensible de 20 à 24 broches, la gamme Dark Power PRO est également compatible en aval avec toutes les spécifications en cours. Les normes prises en charge sont :

• Spécification ATX V2.2 et précédentes
• BTX V1.0a
• Cartes mères de serveur E-ATX avec connecteurs supplémentaires à 8 et 6 broches

GESTION MODULAIRE DES CÂBLES :

Le bloc d'alimentation propose une excellente connectique, garantissant aux utilisateurs les plus exigeants de pouvoir étendre les capacités de leur PC sans souci.

CONNECTEUR EPS :

Grâce aux deux connecteurs supplémentaires à 6 et 8 broches, les cartes mères fonctionnent en toute fiabilité.

ADAPTATEUR SERIAL ATA (SATA) :

Les blocs d'alimentation de la gamme Dark Power PRO sont équipés de connecteurs SATA. Les modèles 450 et 550 W disposent jusqu'à 7 connecteurs électriques SATA, les modèles 650 et 750 W jusqu'à 8 connecteurs électriques SATA et les modèles 850, 1000 et 1200 W possèdent de 12 connecteurs électriques SATA.

COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM) :

Les blocs d'alimentation be quiet! sont revêtus d'un alliage spécial qui permet de réduire les interférences de manière beaucoup plus efficace que sur les blocs d'alimentation ordinaires.

3.1. COMPATIBILITE

Les blocs d'alimentation be quiet! de la gamme Dark Power PRO sont compatibles avec toutes les spécifications de cartes mères actuellement disponibles, telles que :

• Intel ATX12V Power Supply Design Guide Version 2.2 (également compatibles en aval avec les versions V 2.01 / V 2.0 / V 1.3)
• ATX System Design Guide Version 2.2 et Version 2.1
• BTX Version 1.0a
• Cartes mères pour deux serveurs E-ATX par connecteur 8 broches
• EPS12V Version 2.91 (à partir de 650 W)

4. INSTALLATION DE VOTRE NOUVEAU BLOC D'ALIMENTATION

Veuillez lire le point « Avertissements et consignes de sécurité » avant de procéder à l'installation.

Remarque : Pour la mise en place du bloc d'alimentation sur votre PC, il vous faut un tournevis. Utilisez uniquement les vis livrées avec le produit.

Démontez tout d'abord votre ancien bloc d'alimentation. Pour ce faire, veuillez procéder ainsi :

1. Débranchez votre PC de toutes les sources de courant et déconnectez avec prudence tous les câbles reliés au PC.
2. Ouvrez le boîtier du PC et respectez, le cas échéant, les instructions du fabricant.
3. Débranchez tous les connecteurs de la carte mère, ainsi que ceux de tous les autres composants tels que disquettes, disques durs et autres lecteurs optiques. Veillez à ce qu'aucun connecteur de l'ancien bloc d'alimentation ne soit relié à un composant.
4. Retirez à présent les vis se trouvant à l'arrière du bloc d'alimentation et sortez-le prudemment. Pour ce faire, faites attention à ce qu'aucun câble ne soit emmêlé aux composants et les endommage.

Le montage de votre nouveau bloc d'alimentation be quiet! Dark Power PRO :

1. Disposez le nouveau bloc d'alimentation à l'emplacement prévu dans le boîtier et vissez-le solidement sur la face arrière, à l'aide des quatre vis fournies. Ne forcez pas.
2. Branchez le connecteur 20/24 broches dans la fiche femelle prévue à cet effet sur la carte mère. Si vous disposez d'une connexion 24 broches, placez les quatre broches supplémentaires sur l'emplacement prévu à cet effet avant de brancher le connecteur dans la fiche femelle. En cas d'utilisation d'un connecteur 20 broches, rabattez simplement les 4 broches supplémentaires sur le côté.
3. Branchez à présent le connecteur 4 broches, également appelé connecteur P4, dans la fiche femelle prévue à cet effet sur la carte mère. Ce connecteur alimentera également votre processeur.
4. Si vous disposez d'une carte mère comprenant plusieurs processeurs, il vous faudra le connecteur EPS 8 broches supplémentaire (disponible à partir de 650 W). Il vous suffit de le relier à la carte mère par la fiche femelle. Certaines cartes mères auront également besoin d'un connecteur EPS 6 broches supplémentaire. Si c'est le cas, veuillez également brancher ce connecteur.

Remarque : Pour le branchement du connecteur EPS, veuillez respecter les instructions du fabricant de votre carte mère. Toutes les cartes mères ne disposent pas de ces connexions.

GESTION DES CÂBLES :

La gestion modulaire des câbles permet de retirer les câbles non utilisés ou, le cas échéant, de les rebrancher sur le bloc d'alimentation. Les câbles non utilisés empêchent l'air de traverser le boîtier ce qui a des conséquences négatives sur le refroidissement.

Cette gestion modulaire des câbles permet de remédier à ce phénomène avec efficacité.

Remarque : Tous les câbles sont conçus de sorte qu'il soit impossible de confondre leur sens et d'échanger les connexions. Tous les connecteurs peuvent être très facilement insérés dans les fiches femelles. Ils y demeurent ensuite solidement, de sorte que les résistances sont très faibles. Si toutefois des problèmes devaient se présenter, veuillez ne jamais modifier vous-même les connecteurs et les branchements des câbles. Ceci pourrait détruire définitivement le bloc d'alimentation, ainsi que d'autres composants, et annulerait la garantie.

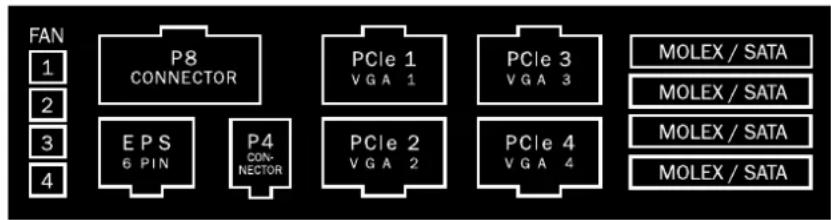

Les fiches femelles sur le bloc d'alimentation sont disposition comme suit :

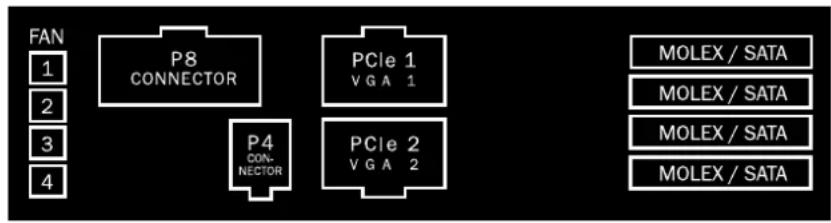

450W & 550W MODELS


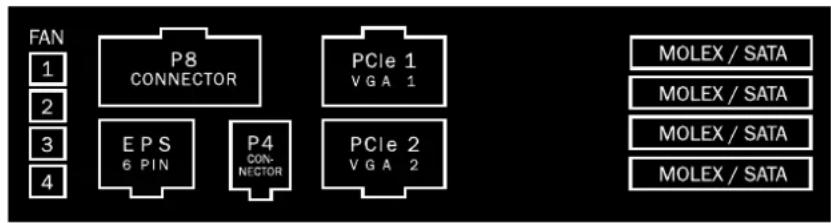

650W MODEL

750W, 850W, 1000W & 1200W MODEL

FAN

Les quatre connexions de ventilateurs sont désignées par le terme FAN. Les connecteurs des ventilateurs y sont branchés. Les ventilateurs raccordés sont ensuite commandés par l'automatisme interne de contrôle.

Attention : brancher un seul ventilateur par câble !

La charge maximale totale de tous les branchements doit être de 1,2 A / 14,4 W.

THE CONNECTEUR P8

Le connecteur P8 est requis pour les cartes mères comprenant plusieurs processeurs. Il fournit aux processeurs un câble supplémentaire de 12 V, nécessaire pour assurer un fonctionnement stable.

EPS (À PARTIR DE 650 W)

Le connecteur EPS 6 broches supplémentaire est nécessaire pour les cartes mères spéciales. Ce connecteur est disponible à partir du modèle 650 W.

MB

Le connecteur désigné par le sigle MB sert au câble supplémentaire de 12 V et de 5 V, afin d'assurer une meilleure stabilité du système.

PCIE1 ET PCIE2

Les deux premiers connecteurs de carte graphique sont dotés d'un code couleur rouge. Ils servent à alimenter les cartes graphiques haute performance. Chaque extrémité de câble est pourvue d'un connecteur 6 broches, lequel peut être converti en deux connecteurs 8 broches par l'ajout de 2 broches.

Les deux connecteurs de carte graphique suivants sont dotés d'un code couleur vert. Ils servent à alimenter les cartes graphiques haute performance. Chaque extrémité de câble est pourvue d'un connecteur 6 broches, lequel peut être converti en deux connecteurs 8 broches par l'ajout de broches.

MOLEX ET SATA

Les quatre fiches femelles se trouvant sur le côté droit servent à brancher les câbles destinés aux appareils périphériques. Vous pouvez brancher sur la connectique aussi bien des câbles de disque dur que SATA. Il n'existe aucune incompatibilité.

5. SPÉCIFICATIONS

1. RÉGLEMENTATION RELATIVE À LA TENSION

Technical Data	ATX Form Factor	ATX 12V Version 2.2
	AC Voltage	100 - 240Vac
	Frequency	50 - 60Hz
	PFC type	Active PFC
	PF value	0,99 @ 100% load
DC Output Regulation voltage	DC output	Tolerance	Control ranges
	+3,3V	+/- 5%	3,14V ~ 3,47V
	+5V	+/- 5%	4,75V ~ 5,25V
	+12V1	+/- 5%	11,4V ~ 12,6V
	+12V2	+/- 5%	11,4V ~ 12,6V
	+12V3	+/- 5%	11,4V ~ 12,6V
	+12V4	+/- 5%	11,4V ~ 12,6V
	+12V5	+/- 5%	11,4V ~ 12,6V
	+12V6	+/- 5%	11,4V ~ 12,6V
	-12V	+/- 10%	10,8V ~ 13,2V
	+5VSB	+/- 5%	4,75V ~ 5,25V

Tous les blocs d'alimentation be quiet! sont équipés de nombreuses fonctions de sécurité. Celles-ci sont conçues pour protéger l'usager, aussi bien que le bloc d'alimentation et les composants qui y sont reliés. Lorsque l'une de ces sécurités est déclenchée, dans la plupart des cas, le système redémarre ou s'éteint. Le PC doit alors immédiatement être vérifié afin de rechercher le défaut éventuel (cf. dépistage des pannes). La gamme Dark Power PRO dispose des fonctions de sécurité suivantes :

OCP (PROTECTION CONTRE LES SURINTENSITÉS)

Lorsque la charge dépasse la limite indiquée, le bloc d'alimentation s'éteint automatiquement.

UVP (PROTECTION CONTRE LES SOUS-TENSIONS)

Cette sécurité se déclenche lorsque la tension dans les câbles tombe en-dessous d'une certaine limite. Dans ce cas également, le bloc d'alimentation s'éteint automatiquement.

OVP (PROTECTION CONTRE LES SURTENSIONS)

Cette sécurité se déclenche en cas de tension trop élevée traversant les câbles et met le bloc d'alimentation hors tension.

SCP (PROTECTION CONTRE LES COURTS-CIRCUITS)

La protection en cas de court-circuit dans la partie secondaire du bloc d'alimentation empêche les pannes du bloc d'alimentation et de vos composants.

OTP (PROTECTION CONTRE LES TEMPÉRATURES TROP ÉLEVÉES)

Si la température du bloc d'alimentation est trop élevée, il s'éteint automatiquement. Vous pouvez le remettre sous tension une fois refroidi. Veillez à ce que le refroidissement de votre PC soit suffisant.

OPP (PROTECTION CONTRE LES SURCHARGES)

Cette sécurité se déclenche lorsque la puissance totale demandée au bloc d'alimentation est plus élevée que la charge maximale indiquée. Ceci peut survenir lorsque le bloc d'alimentation ne dispose pas d'une puissance suffisante pour le système.

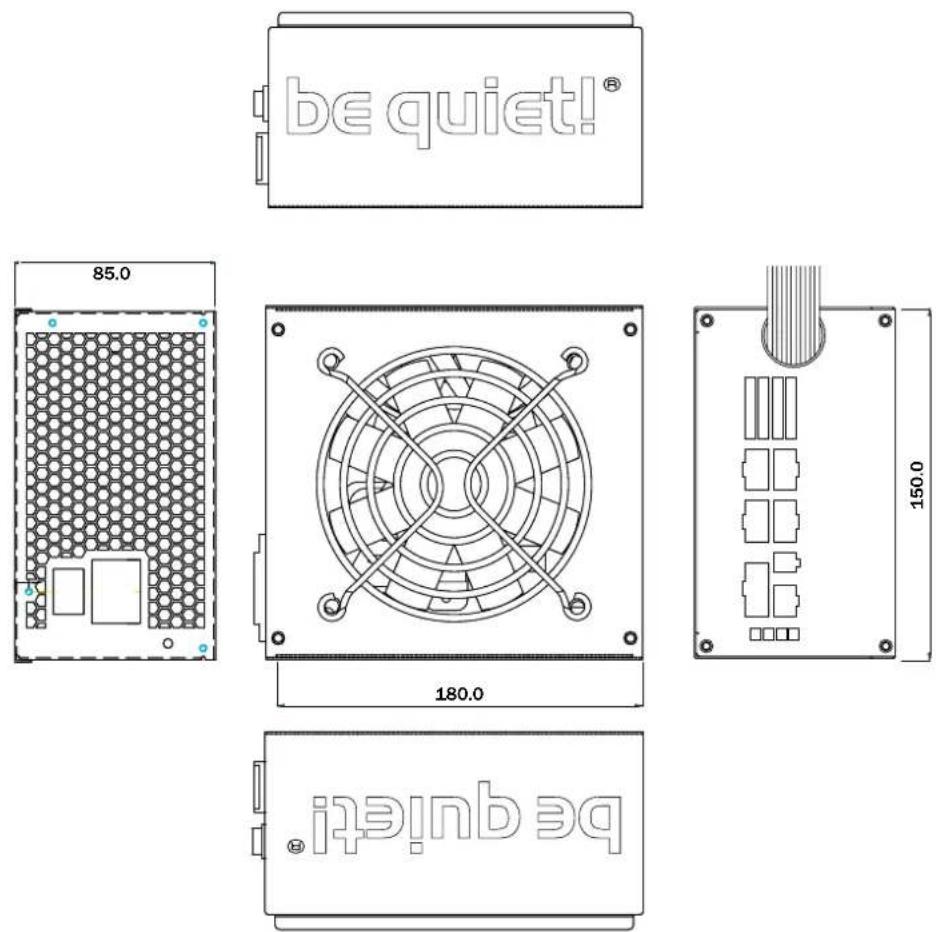

7. DIMENSIONS DU BLOC D'ALIMENTATION

8. DÉPISTAGE DES PANNES

Attention ! Remarque importante

Sur les systèmes ATX, le bloc d'alimentation reçoit un signal de la carte mère connectée pour être mis en service. Veuillez donc vérifier, à l'aide du manuel de la carte mère ou du boîtier, si l'interrupteur marche/arrêt est correctement relié.

ATTENTION :

Les travaux sur les sources de courant peuvent provoquer des blessures pouvant mettre votre vie en danger. Si vous constatez des traces de fumée, des câbles endommagés et des dégâts provoqués par des liquides, débranchez le bloc d'alimentation immédiatement du secteur et ne l'utilisez plus.

Ne dévissez jamais le bloc d'alimentation. Les composants internes peuvent encore présenter des tensions élevées, même après un arrêt assez long.

Veuillez laisser uniquement le personnel qualifié et habilité se charger des réparations !

Si le système ne fonctionne pas correctement avec le bloc d'alimentation installé, veuillez d'abord vérifier ces éventuelles sources d'erreur :

A. Vérifiez que le câble d'alimentation électrique est correctement et solidement relié au bloc d'alimentation, ainsi qu'à la prise. Si possible, utilisez une prise séparée uniquement pour le bloc d'alimentation de l'ordinateur.
B. Vérifiez si toutes les connexions ont été reliées correctement les unes aux autres et corrigez-les, le cas échéant, par exemple en cas de polarité erronée.
C. Contrôlez la connexion de l'interrupteur marche/arrêt du boîtier à la carte mère. En cas de besoin, prévoyez de consulter le manuel de votre carte mère. Mettez le bloc d'alimentation sous tension en plaçant l'interrupteur sur la position « I » et en actionnant l'interrupteur marche/arrêt du boîtier. Si le bloc d'alimentation ne s'allume toujours pas, passez au point suivant.
D. Vérifiez que votre système ne présente pas d'éventuels courts-circuits ou de matériel défectueux. Pour ce faire, éteignez l'ordinateur et débranchez du système tous les appareils qui ne sont pas nécessaires pour le démarrage de l'ordinateur. Remettez-le sous tension. Répétez cette procédure et rebranchez l'un des appareils après chaque redémarrage, jusqu'à ce que vous ayez trouvé d'où vient la panne supposée. Si le bloc d'alimentation ne réagit pas en raison d'un court-circuit, attendez au moins cinq minutes avant de redémarrer l'ordinateur, car l'appareil est équipé d'une protection contre les surcharges.

PROBLÈMES FRÉQUENTS :

Problème : les tensions relevées (par le Bios) sont trop basses/élevées.

Si vous relevez les tensions du bloc d'alimentation sur le Bios de la carte mère ou sur le système d'exploitation, il est possible qu'elles soient fausses. Ceci provient de l'imprécision de mesure de la carte mère et ne reflète pas forcément la réalité.

Vous pouvez mesurer les tensions traversant le câble du bloc d'alimentation à l'aide d'un multimètre (appareil de mesure de la tension). Vous obtiendrez des mesures plus exactes. Si les câbles se trouvent toujours en-dehors des tolérances, mettez-vous en relation avec notre service après-vente.

Problème : après le montage d'une nouvelle carte graphique, l'ordinateur ne démarre plus ou plante à la moindre occasion.

Vous avez installé une nouvelle carte graphique plus performante sur votre système et à présent, l'ordinateur ne démarre plus ou plante dès la moindre surcharge. Le bloc d'alimentation est trop faible pour votre carte graphique. Veuillez consulter www.be-quiet.fr avant votre achat, afin de vérifier notre configurateur, qui vous recommandera le bloc d'alimentation le plus approprié.

Remarque importante :

Si le bloc d'alimentation ne fonctionne pas, assurez-vous d'avoir lu ce guide d'utilisation intégralement et que vous avez écarté les problèmes qui y sont mentionnés. Si les problèmes persistent, veuillez vous mettre immédiatement en relation avec notre service après-vente.

Tous les retours entrants sont vérifiés par notre service RMA. Si un bloc d'alimentation s'avère exempt de tout défaut, il est renvoyé au client. En outre, un montant forfaitaire de vérification est exigé pour les frais engendrés.

Le service d'échange sur site durant la première année suivant la date d'achat se déroule ainsi :

Veuillez tout d'abord appeler l'assistance téléphonique de be quiet!, afin de valider la panne et d'organiser l'échange. L'autorisation d'échange est ensuite accordée et le nécessaire est fait pour y procéder.

Voici ce dont nous avons besoin de votre part en cas d'échange sur site :

Il nous faut une copie de votre justificatif d'achat et une description précise de la panne, que vous pouvez nous adresser par fax, e-mail ou par courrier. Vous recevrez ensuite un nouveau bloc d'alimentation de notre part. Lors de la livraison du nouveau bloc d'alimentation, veuillez remettre au livreur le bloc d'alimentation défectueux, afin de le renvoyer à Listan. Vous garderez l'ensemble des accessoires que vous avez déjà en votre possession.

9. ACCESSOIRES

Le bloc d'alimentation est livré avec les câbles de branchement de la gestion des câbles, mais aussi avec les accessoires suivants :

• Câble avec terre
• Instructions d'utilisation
• Attache-câbles
• Vis destinées à la fixation du bloc d'alimentation

10. NUMÉROS D'ARTICLE ET CODES BARRES

BN071 - BQT P7-Pro 450W

4260052180747

BN072 - BQT P7-Pro 550W

4 2 6 0 0 5 2 1 8 0 7 5 4

BN073 - BQT P7-Pro 650W

Les appareils électriques et électroniques usagés ne peuvent plus, selon les directives européennes*, être jetés avec les déchets ménagers. Ils doivent être triés.

Contribuez vous aussi à la protection de l'environnement et veillez à éliminer l'appareil que vous ne souhaitez plus utiliser dans le cadre des systèmes de tri des déchets.

En France, il vous est interdit, au vue de la législation**, de jeter un appareil usagé avec vos ordures ménagères non triées. Les communes ont prévu à cet effet des lieux de collecte, auprès desquels vous pourrez remettre gratuitement les vieux appareils des foyers privés. Il est également possible que les responsables légaux du traitement des déchets viennent ramasser les appareils usagés chez les particuliers.

Veuillez vous renseigner sur votre calendrier local de ramassage des déchets ou, auprès de votre administration municipale, sur les possibilités prévues dans votre quartier pour la restitution ou la collecte des appareils usagés.

* Directive 2002/96/CE du Parlement et du Conseil européens en date du 27 janvier 2003 sur les appareils électriques et électroniques usagés

** Décret n°2005-829 du 20 juillet 2005 relatif à la composition des équipements électriques et électroniques et à l'élimination des déchets issus de ces équipements.

• Garantie de 3 ans
  • 1 an d'échange sur site
• Échange gratuit sur site dans un délai de 48 heures (Valable pour les usagers finaux, en France métropolitaine)

Si vous avez encore des questions sur nos produits, veuillez vous adresser à notre assistance téléphonique gratuite à ce numéro :

0800 469 209

Du lundi au vendredi de 9h00 à 17h30

Listan France

65 avenue Georges Politzer

78190 Trappes

Pour les clients résidant en-dehors de France : [phone]

E-mail du SAV : [e-mail]

Copyright © Listan GmbH & Co. KG 2007. Tous droits réservés.

Veuillez observer les consignes suivantes :

1. Le contenu de tout ou partie de la présente documentation ne peut être reproduit, distribué, diffusé ou enregistré de quelque manière que ce soit sans l'autorisation préalable écrite de Listan.
2. be quiet! est une marque déposée de la société Listan GmbH & Co. KG. Les autres noms de produits et de sociétés mentionnés dans la présente documentation peuvent être des marques ou des noms commerciaux appartenant à leurs propriétaires respectifs.
3. Listant procède au développement continu de ses produits conformément à sa politique. Par conséquent, Listan se réserve le droit de procéder à des modifications et améliorations de chacun des produits décrits dans la présente documentation, sans avis préalable.
4. Listan n'est en aucun cas responsable de la perte de données et de revenus, ni de tout dommage particulier, accessoire, direct ou indirect, quel qu'il soit, et quelle que soit son origine.
5. La présente documentation décrit le produit sous sa forme actuelle. Listan décline toute responsabilité expresse ou tacite pour l'exactitude et l'intégralité du contenu de la présente documentation, y compris, sans s'y limiter, de la garantie tacite de l'aptitude à la commercialisation et à un objectif défini, sauf dans les cas où la législation applicable ou la jurisprudence impose une responsabilité. Listan se réserve le droit de procéder à tout moment à des modifications de la présente documentation, sans avis préalable, ou de retirer la documentation.

1. INTRODUCCIÓN
