MODE D'EMPLOI Signature 650 ANTEC
Gamme Signature d'Antec

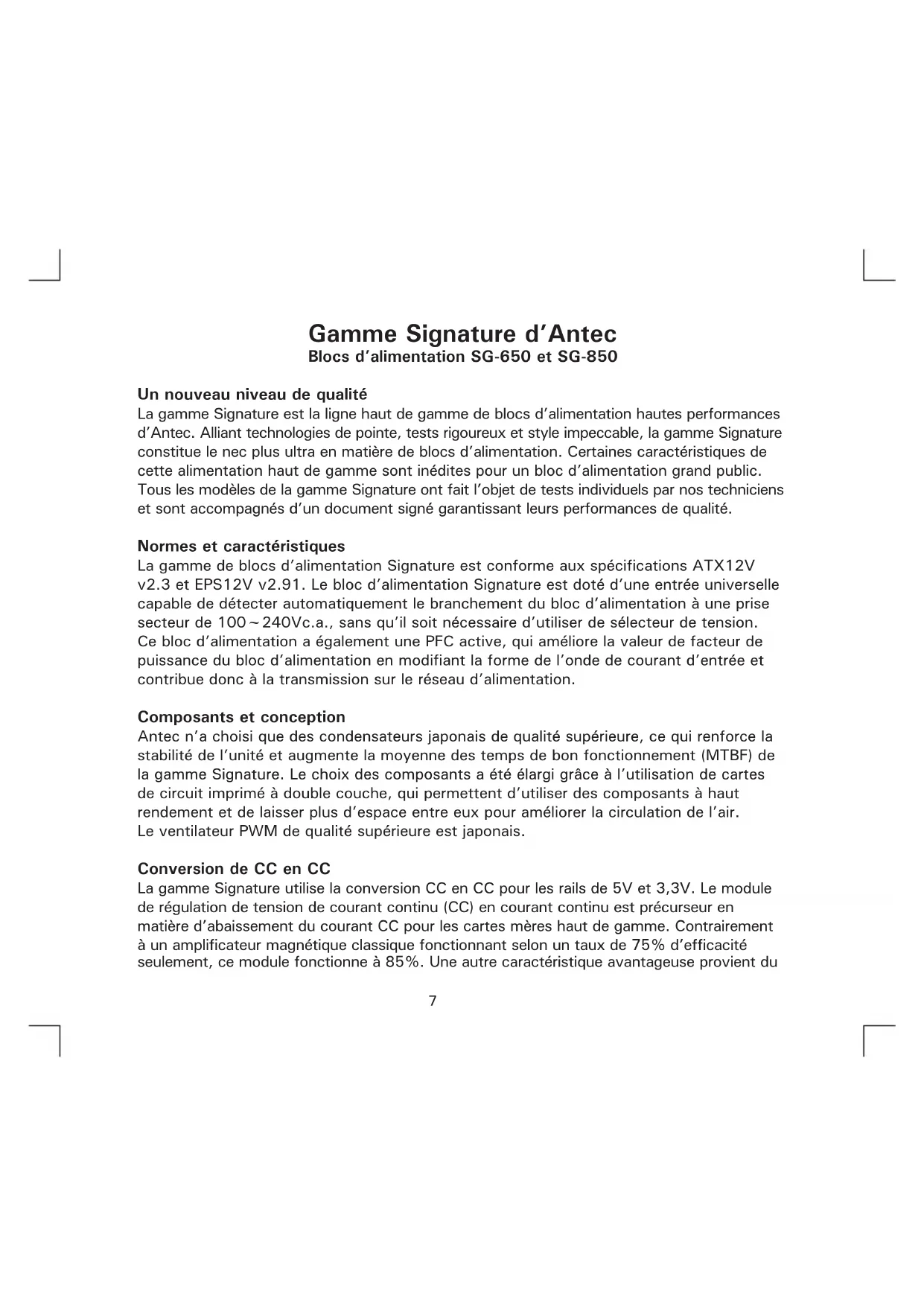

Blocs d'alimentation SG-650 et SG-850
Un nouveau niveau de qualité
La gamme Signature est la ligne haut de gamme de blocs d'alimentation haute performances d'Antec. Alliant technologies de pointe, tests rigoureux et style impeccable, la gamme Signature constitue le nec plus ultra en matière de blocs d'alimentation. Certaines caractéristiques de cette alimentation haut de gamme sont inédites pour un bloc d'alimentation grand public. Tous les modèles de la gamme Signature ont fait l'objet de tests individuels par nos techniciens et sont arrivagnés d'un document signé garantissant leurs performances de qualité.
Normes et caractéristiques
La gamme de blocs d'alimentation Signature est conforme aux specifications ATX12V v2.3 et EPS12V v2.91. Le bloc d'alimentation Signature est doté d'une entrée universelle capable de détecter automatiquement le branchement du bloc d'alimentation à une prise secteur de 100 240Vc.a. , sans qu'il soit nécessaire d'utiliser de selector de tension. Ce bloc d'alimentation a également une PFC active, qui améliore la valeur de facteur de puissance du bloc d'alimentation en modifiant la forme de l'onde de courant d'entrée et contribue donc à la transmission sur le réseau d'alimentation.
Composants et conception
Antec n'a choisi que des condensateurs japonais de qualite supérieure, ce qui renforce la stabilité de l'unité et augmente la moyenne des temps de bon fonctionnement (MTBF) de la gamme Signature. Le choix des composants a ete elargi grace a l'utilisation de cartes de circuit imprimé a double couche, qui permettent d'utiliser des composants a haut rendement et de laisser plus d'espace entre eux pour améliorer la circulation de I'air. Le ventilateur PWM de qualite supérieure est japonais.
Conversion de CC en CC
La gamme Signature utilise la conversion CC en CC pour les rails de 5V et 3,3V. Le module de régulation de tension de courant continu (CC) en courant continu est précursor en matière d'abaisement du courant CC pour les cartes mères haut de gamme. Contrairement à un amplificateur magnétique classique fonctionnant selon un taux de 75% d'efficacité seulement, ce module fonctionne à 85% . Une autre caractéristique avantageuse provient du
fait que les temps de réponse aux transitoires sont presque 100 fois plus rapides et ce, afin d'offrir une stabilité de puissance de sortie imbattable en réponse aux variations de charge.
Protection du système
Une variété de circuits de sécurité de niveau industriel vous permettra de protégger votre ordinateur: OVP (protection contre les surtensions), SCP (protection contre les courts-circuits) et OCP (protection contre les surintensités). Parfois, le bloc d'alimentation se verrouille dans un état protégé. Cela signifie qu'il vous faudra éliminer l'erreur etmettre le bloc d'alimentation hors tension pour rétabrir le fonctionnement normal. Il n'existe aucun fusible replacable dans votre bloc d'alimentation Signature.
Fonctionnement du ventilateur PWM spécial Quiet Computing
Une autre innovation de la gamme Signature concerne l'introduction de la technologie de la régulation du ventilateur via la modulation d'amplitude par impulsions (PWM). Un ventilateur PWM tourne plus lentement et silencieusement qu'un ventilateur commandé en tension. La gamme Signature utilise un ventilateur japonais PWM qui peut tourner de 400 tr/min minimum à 4000 tr/min maximum, selon la charge et la température ambiente. Vous l'entendez à peine lorsque votre ordinateur est inactif, et sa vitesse de rotation dépend de la charge de votre ordinateur.
La certification 80 PLUS® est la norme indépendante la plus récente en matière de rendement énergétique des blocs d'alimentation. Cela signifie que le bloc d'alimentation dégage moins de chaleur, reste plus frais, fonctionne plus silencieusement et durable plus longtemps. La gamme Signature dépasse la norme 80 PLUS® de base et réduit les frais d'exploitation tout en respectant l'environnement.
Certification SLI
Les blocs d'alimentation Signature ont ete certifiés SLI par NVIDIA Corporation pour etre utilisés avec des couples de cartes graphiques haut de gamme, pour un traitement graphique parallele de niveau supérieur.
Système avancé hybride de gestion des cables
La gamme Signature utilise un système avancé hybride de gestion des cables. Les cables importants ou essentiels sont branchés directement sur le bloc d'alimentation. Des connecteurs modulaires également Presents à l'arrête du bloc d'alimentation permettent le branchement
de cables supplémentaires eventuèlement nécessaires. L'utilisation des cables d'alimentation strictement nécessaires permet de réduire l'encombrement et d'améliorer la circulation de l'air à l'intérieur du boîtier. Pour obtenir la liste des cables connectés et optionnels, consultez le tableau suivant.
Tableau 1
| Nombre de câbles | Connecteurs d'alimentation | Désignation Description | |
| Sans objet | Bloc d'alimentation Câblage direct | Connecteur principal à 24 broches (20+4) | |
| ATX 12V 4 broches | |||
| EPS 12V 8 broches | |||
| SG-650: 1 x PCI-E 8 broches (6+2) | |||
| SG-850: 2 x PCI-E 8 broches (6+2) | |||
| 3 x Molex + 1 x disquette | |||
| 3 x SATA | |||
| 2 | Connecteur Molex avec cable | Inclut trois connecteurs Molex | |
| 2 | Connecteur ATA série avec cable | Inclut trois connecteurs ATA série | |
| SG-650: 1 cable | Connecteur PCI Express avec cable | Inclut un connecteur PCI Express | |
| SG-850: 2 cables | |||
Installation:

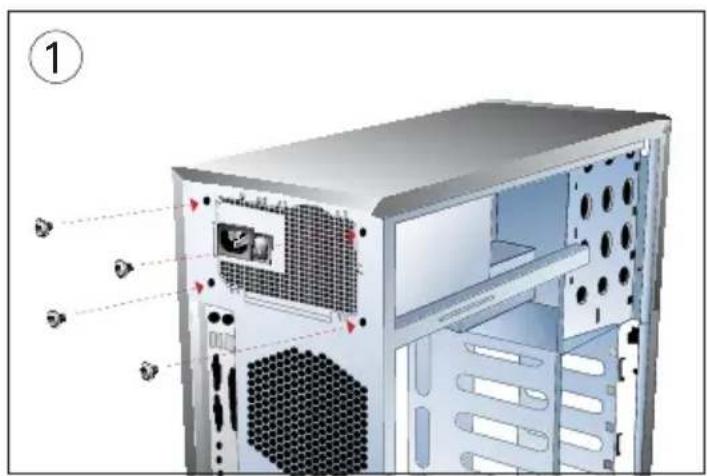

1 Installez le bloc d'alimentation Signature dans voiture boitier à l'aide des quatre vis fournies.

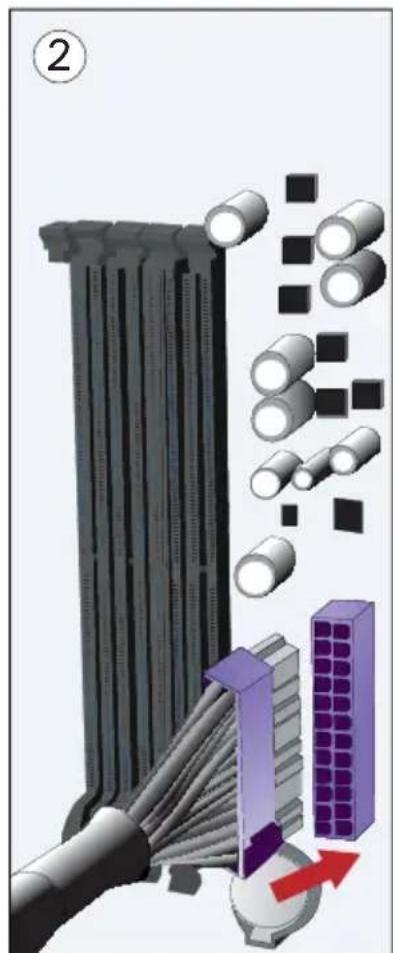

2 Branchez le connecteur d'alimentation secteur à 24 broches sur votre carte mère. Si vous carte mère utilise un connecteur 20 broches, détachez l'accessoire 4 broches du connecteur d'alimentation 24 broches.
Remarque: La section amovible à 4 broches ne peut pas être utilisée à la place du connecteur 4 broches +12V.

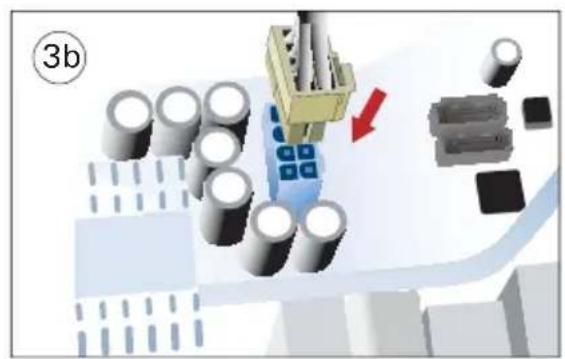

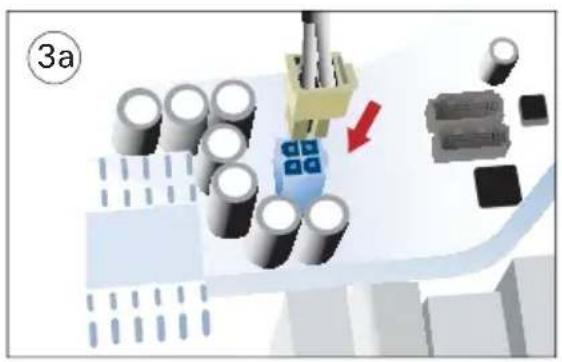

3 Branchez le connecteur à 4 ou 8 broches de l'UC.
Remarque: Pour toute instruction spéciale, reportez-vous également au manuel d'utilisation de votre carte mère.

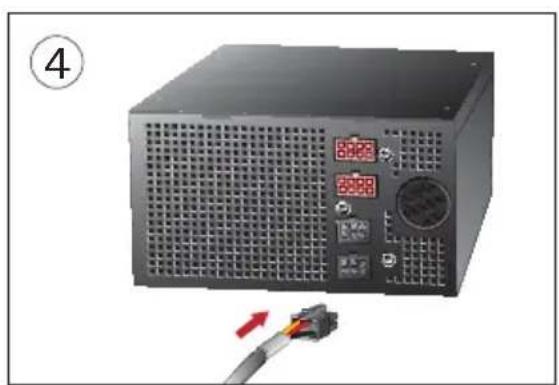

4 Branchez les cables du paquet de cables sur la prise du bloc d'alimentation au besoin. Pour brancher d'autres cables PCI-E sur le bloc d'alimentation, utilisez les prises rouges. Si les prises rouges ne sont pas utilisées pour les PCI-E, vous pouvez les utiliser pour n'importe quel autre type de cable fourni avec le bloc d'alimentation.

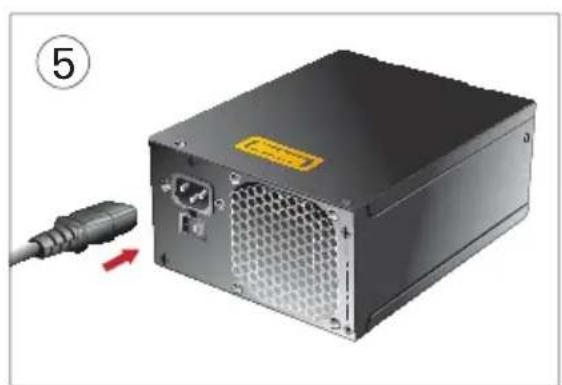

5 Branchez le cordon d'alimentation secteur sur la prise d'alimentation secteur (c.a) du bloc d'alimentation et mettez l'interrupteur sur " |".
Sortie - SG-650
| Tension +3.3V +5V +12V | 12V | 1 | +12V2 | +12V3 | -12V + | 5VSB | |
| Charge maximale 25A 25A 22A 25A 0.5A 3A | 5A 22A 22A 25A 0.5A 3A | ||||||
| Charge minimale 0A 0A 0A 0A 0A | |||||||
| Régulation ±3% ±3% ±3% ±3% ±3% ±7% ±3% | ±3% ±3% ±3% ±7% ±3% | ||||||
| Ondulation et bruit | 50 | 50 | 120 | 120 | 120 | 120 | 50 |
| Sortie max.combinée | 140W | 516W (43A) | Sans objet | ||||
| Puisance totale | Sortie continue de 650W à 50°C | ||||||
Sortie - SG-850
| Tension | +3.3V | +5V | +12V1 | +12V2 | +12V3 | +12V4 | -12V + | 5VSB |
| Charge maximale | 25A | 25A | 22A | 22A | 25A | 25A | 0.5A | 3A |
| Charge minimale | 0A | 0A | 0A | 0A | 0A | 0A | 0A | 0A |
| Régulation | ±3% | ±3% | ±3% | ±3% | ±3% | ±3% | ±6% | ±3% |
| Ondulation et bruit | 50 | 50 | 120 | 120 | 120 | 120 | 120 | 50 |
| Sortie max. combinée | 160W 780W (65A) Sans objet | |||||||
| Puisance totale | Sortie continue de 850W à 50°C | |||||||
Protections: Protection contre les surtensions, Protection contre les courts-circuits, Protection contre les surintensités.
Temps moyen entre les pannes: 100 000 heures min. à charge max. de 230 Vca et température ambiente de 25^ .
