MODE D'EMPLOI VX228H ASUS

Moniteur LCD Série VX228

Guide de l’utilisateurii

Copyright © 2013 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucune partie de cette publication ne peut être reproduite, transmise, transcrite, stockée dans un système

d’interrogation ou traduite dans une langue quelconque sous quelque forme et par quelque moyen que ce

soit sans l’autorisation écrite de ASUSTeK COMPUTER INC. (“ASUS”).

La garantie du produit ou service ne sera pas prolongée si : (1) le produit a été réparé, modié ou altéré,

sauf si les réparations, modications ou altérations ont été authorisées par écrit par ASUS; ou (2) si le

numéro de série du produit a été effacé ou n'est plus lisible.

ASUS FOURNIT CE MANUEL TEL QUEL SANS GARANTIE QUELLE QU’ELLE SOIT, EXPRESSE OU IMPLICITE, Y COMPRIS SANS LIMITATION, TOUTE GARANTIE OU CONDITION IMPLICITE DE QUALITE MARCHANDE OU DE COMPATIBILITE A DES FINS PARTICULIERES. EN AUCUN CAS ASUS, SES DIRECTEURS, MEMBRES DE LA DIRECTION, EMPLOYES OU AGENTS NE SAURONT ETRE TENUS POUR RESPONSABLES DE DOMMAGES INDIRECTS, SPECIAUX, CIRCONSTANCIELS OU CONSEQUENTS (Y COMPRIS LES DOMMAGES POUR PERTES DE PROFIT, PERTE D’UTILISATION, D’INSTALLATION OU D’EQUIPEMENT, ARRET D’ACTIVITE ET SIMILAIRE), MEME SI ASUS A ETE AVISEE DE LA POSSIBILITE DE TELS DOMMAGES DECOULANT DE TOUT DEFAUT OU D’ERREUR CONTENU DANS LE PRESENT MANUEL OU PRODUIT.

LES SPECIFICATIONS ET LES INFORMATIONS CONTENUES DANS LE PRESENT MANUEL SONT FOURNIS A TITRE D’INFORMATION UNIQUEMENT ET SONT SOUS RESERVE DE CHANGEMENT A TOUT MOMENT SANS PREAVIS ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART D’ASUS. ASUS N’ENDOSSE AUCUNE RESPONSABILITE OU ENGAGEMENT POUR DES ERREURS OU DES INEXACTITUDES QUI PEUVENT APPARAITRE DANS LE PRESENT MANUEL, Y COMPRIS LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les noms de produits et raisons sociales qui apparaissent dans le présent manuel peuvent ou non être

des marques commerciales ou droits d’auteurs enregistrés de leurs sociétés respectives et ne sont

utilisés qu’à titre d’identication et d’explication et au bénéce de leurs propriétaires, sans intention de

Informations de sécurité v

Services de reprise vii

1.2 Contenu de la boîte 1-1

1.3 Présentation du moniteur 1-2

1.3.1 Vue de devant 1-2

1.3.2 Vue de derrière 1-4

1.3.3 Fonction QuickFit 1-5

1.3.4 Fonction GamePlus 1-6

2.1 Assemblage de la base du moniteur 2-1

2.1.1 Assemblage de la base 2-1

2.1.2 Retrait de la base 2-2

2.2 Réglage du moniteur 2-3

2.3 Branchement des câbles 2-3

2.4 Mise sous tension du moniteur 2-5

3.1 MenuOSD(afchageàl’écran) 3-1

3.1.1 Reconguration 3-1

3.1.2 Présentation des fonctions OSD 3-1

3.2 Récapitulatifdesspécications 3-5

3.3 Guidededépannage(FAQ) 3-9

3.4 Modes de fonctionnement supportés 3-10iv

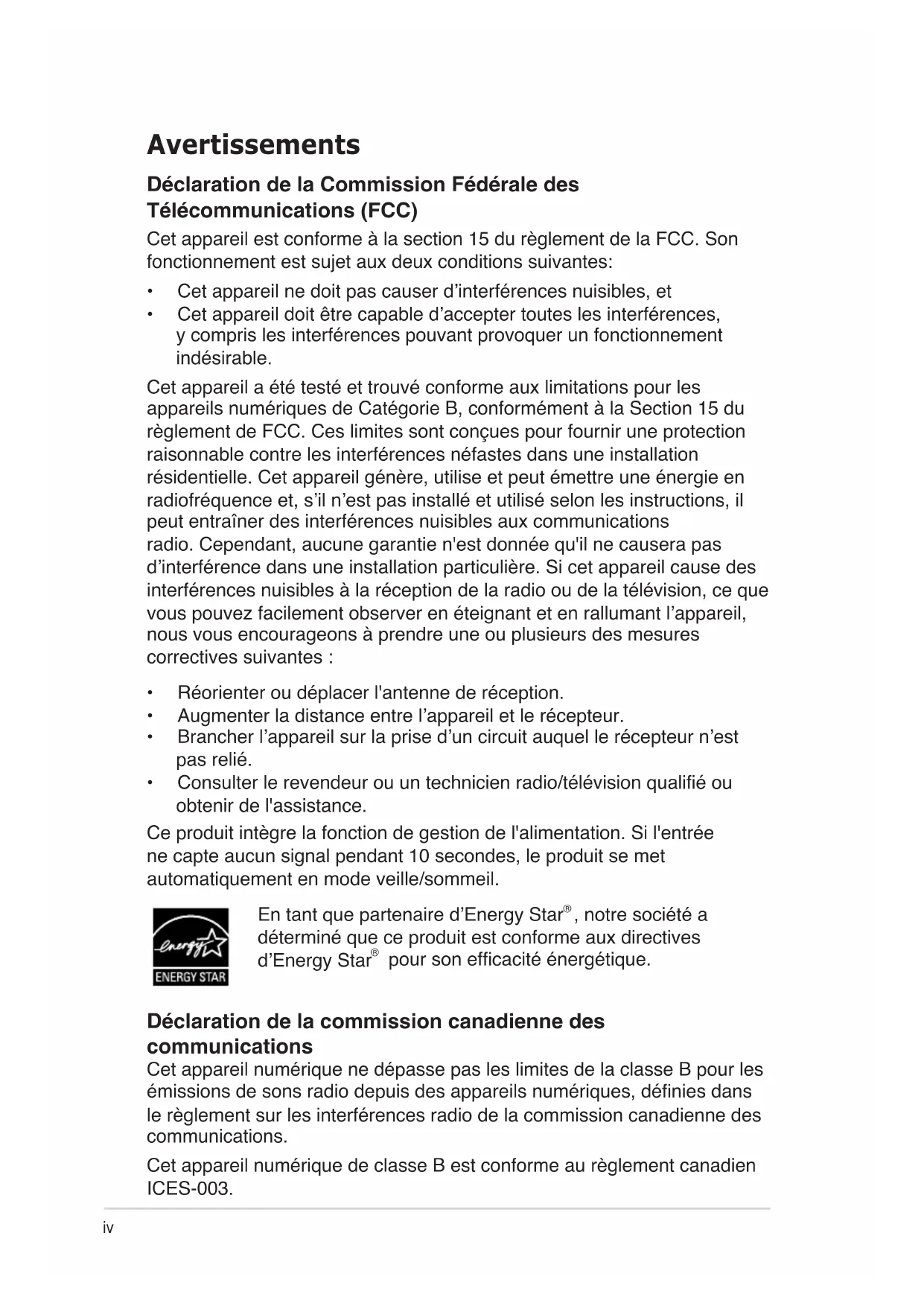

Déclaration de la Commission Fédérale des

Télécommunications(FCC)

Cet appareil est conforme à la section 15 du règlement de la FCC. Son

fonctionnement est sujet aux deux conditions suivantes:

• Cet appareil ne doit pas causer d’interférences nuisibles, et

• Cet appareil doit être capable d’accepter toutes les interférences,

y compris les interférences pouvant provoquer un fonctionnement

Cet appareil a été testé et trouvé conforme aux limitations pour les

appareils numériques de Catégorie B, conformément à la Section 15 du

règlement de FCC. Ces limites sont conçues pour fournir une protection

raisonnable contre les interférences néfastes dans une installation

résidentielle. Cet appareil génère, utilise et peut émettre une énergie en

radiofréquence et, s’il n’est pas installé et utilisé selon les instructions, il

peut entraîner des interférences nuisibles aux communications

radio. Cependant, aucune garantie n'est donnée qu'il ne causera pas

d’interférence dans une installation particulière. Si cet appareil cause des

interférences nuisibles à la réception de la radio ou de la télévision, ce que

vous pouvez facilement observer en éteignant et en rallumant l’appareil,

nous vous encourageons à prendre une ou plusieurs des mesures

correctives suivantes :

• Réorienter ou déplacer l'antenne de réception.

• Augmenter la distance entre l’appareil et le récepteur.

• Brancher l’appareil sur la prise d’un circuit auquel le récepteur n’est

• Consulter le revendeur ou un technicien radio/télévision qualifié ou

obtenir de l'assistance.

Ce produit intègre la fonction de gestion de l'alimentation. Si l'entrée

ne capte aucun signal pendant 10 secondes, le produit se met

automatiquement en mode veille/sommeil.

En tant que partenaire d’Energy Star

déterminé que ce produit est conforme aux directives

poursonefcacitéénergétique.

Déclaration de la commission canadienne des

Cet appareil numérique ne dépasse pas les limites de la classe B pour les

émissionsdesonsradiodepuisdesappareilsnumériques,déniesdans

le règlement sur les interférences radio de la commission canadienne des

Cet appareil numérique de classe B est conforme au règlement canadien

Informations de sécurité

• Avant d’installer le moniteur, lisez attentivement toute la documentation

qui accompagne la boîte.

• Pour réduire le risque d’incendie ou de choc électrique, n’exposez

jamais le moniteur à la pluie ou à l’humidité.

• N’essayez jamais d’ouvrir le boîtier du moniteur. Les hautes tensions

dangereuses à l’intérieur du moniteur peuvent entraîner de graves

blessures corporelles.

• Si l’alimentation électrique est coupée, n’essayez pas de la réparer

vous-même. Contactez un technicien de réparation qualifié ou un

• Avant d’utiliser le produit, assurez-vous que tous les câbles sont bien

connectés et que les câbles électriques ne sont pas endommagés. Si

vous décelez le moindre dommage, contactez immédiatement votre

• Les fentes et les ouvertures à l’arrière ou sur le dessus du boîtier sont

prévues pour la ventilation. Ne bloquez pas ces fentes. Ne placez

jamais ce produit à proximité ou au-dessus d’un radiateur ou d’un

chauffage à moins d’une ventilation appropriée.

• Le moniteur ne doit être utilisé qu'avec le type d'alimentation indiqué

sur l'étiquette. Si vous n’êtes pas sûr(e) du type d’alimentation

électrique chez vous, consultez votre revendeur ou votre fournisseur

• Utilisez la prise électrique appropriée qui est conforme aux normes

électriques locales.

• Ne surchargez pas les barrettes de branchements et les rallonges

électriques. Une surcharge peut poser un risque d’incendie et/ou

• Evitez la poussière, l’humidité et les températures extrêmes. Ne placez

pas le moniteur dans une zone qui pourrait devenir humide. Placez le

moniteur sur une surface stable.

• Débranchez l’appareil pendant un orage ou s’il ne va pas être utilisé

pendant une période prolongée. Ceci protégera le moniteur contre les

dommages liés aux surtensions.

• N’insérez jamais des objets et ne renversez jamais du liquide dans les

fentes du boîtier du moniteur.

• Pour assurer un fonctionnement satisfaisant, n’utilisez le moniteur

qu’avec des ordinateurs listés UL qui possèdent des réceptacles

configurés appropriés marqués entre 100-240 V ca.

• Si vous rencontrez des problèmes techniques avec le moniteur,

contactez un technicien de réparation qualifié ou votre revendeur.vi

• Avant de soulever ou de déplacer votre moniteur, il est préférable de

débrancher les câbles et le cordon d'alimentation. Suivez les bonnes

techniques de levage quand vous soulevez le moniteur. Quand vous

soulevez ou transportez le moniteur, tenez les bords du moniteur.

Ne soulevez pas le moniteur en tenant le support ou le cordon

• Nettoyage. Éteignez votre moniteur et débranchez le cordon

d’alimentation. Nettoyez la surface du moniteur à l’aide d’un chiffon

sans peluche et non abrasif. Les tâches coriaces peuvent être

éliminées à l’aide d’un chiffon humidifié d’un produit de nettoyage

• Evitez d’utiliser un produit de nettoyage contenant de l’alcool ou de

l’acétone. Utilisez un produit de nettoyage prévue pour les écrans

LCD. N’aspergez jamais de nettoyant directement sur l’écran car il

pourrait goutter dans le moniteur et entraîner un choc électrique.

Les symptômes suivants sont normaux avec le moniteur :

• L’écran peut vaciller pendant l’utilisation initiale en raison de la nature

de la lumière fluorescente. Eteignez le commutateur d’alimentation et

rallumez-le pour vous assurer que le vacillement disparaît.

• Vous pouvez observer une luminosité inégale sur l’écran en fonction

du modèle de bureau que vous utilisez.

• Lorsque la même image reste affichée pendant de nombreuses

heures, une image résiduelle peut rester visible sur l'écran même

lorsque l'image a été changée. L’écran récupérera lentement ou vous

pouvez éteindre le commutateur d’alimentation pendant des heures.

• Lorsque l’écran devient noir ou clignote, ou qu'il ne s’allume plus,

contactez votre revendeur ou un centre de réparation pour remplacer

les pièces défectueuses. Ne réparez pas l’écran vous-même !

Conventions utilisées dans ce guide

AVERTISSEMENT : Informations pour éviter de vous blesser en

essayant de terminer un travail.

AVERTISSEMENT : Informations pour éviter d’endommager les

composants en essayant de terminer un travail.

IMPORTANT : Informations que vous DEVEZ suivre pour

NOTE : Astuces et informations supplémentaires pour aider à

terminer un tâche.vii

Oùtrouverplusd’informations

Référez-vous aux sources suivantes pour les informations supplémentaires

et pour les mises à jour de produit et logiciel.

1. Sites Web d'ASUS Les sites Web internationaux d'ASUS fournissent des informations

mises à jour sur les produits matériels et logiciels d'ASUS. Référez-

vous à http://www.asus.com

2. Documentation optionnelle

L'emballage de votre produit peut inclure de la documentation

ajoutée par votre revendeur. Ces documents ne font pas partie de

l’emballage standard.

Les programmes de recyclage et de reprise d'ASUS viennent de notre

engagement envers les normes les plus élevées pour protéger notre

environnement. Nous croyons qu'il est important de fournir à nos clients

des solutions qui leur permettent de recycler de manière responsable nos

produits, nos batteries et les autres composants, ainsi que les matériaux

Veuillez visiter le http://csr.asus.com/english/Takeback.htm pour plus de

détails sur le programme de recyclage de votre région.1-1 ASUS Moniteur LCD VX228H, VX228N, VX228D 1.1 Bienvenu !

Merci d’avoir acheté ce moniteur LCD ASUS

LederniermoniteuràécranLCDlarged’ASUSoffreunafchageplusnet,

plus large et plus lumineux, en plus de toute une gamme de fonctions qui

améliorent votre séance de visionnage.

Aveccesfonctionsapportéesparlemoniteur,vouspouvezproterdu

confort et vous régaler d’une expérience visuelle !

1.2 Contenu de la boîte

Vériezquetouslesélémentssuivantssontprésentsdanslaboîte:

1 x cordon d’alimentation

*selon les régions, uniquement disponible pour

*selon les régions, uniquement disponible pour

*selon les régions, uniquement disponible pour

*uniquement disponible pour VX228H

1 x guide de démarrage rapide

1 x carte de garantie

Si l’un des éléments ci-dessous est endommagé ou manquant, contactez

immédiatement votre revendeur.1-2 Chapitre 1 : Présentation du produit 1.3 Présentation du moniteur

• Active la fonction QuickFit. (Veuillez consulter la section 1.3.3

• Utilisez ce bouton de raccourci pour naviguer parmi les six

modes de préréglage vidéo (mode Paysage, mode Classique,

mode Cinéma, mode Jeu, mode Vue nocturne et mode

sRVB) avec la technologie d’optimisation vidéo SPLENDID™.

• Quittez le menu OSD ou retournez au menu précédent quand le

• Ajuste automatiquement l’image à sa position, fréquence et

phase optimales, lorsque vous appuyez sur ce bouton pendant 2

• Baisse les valeurs ou déplace la sélection vers la gauche/bas.

• Touche de raccourci Volume (uniquement disponible pour les

• Touche de raccourci pour contraste (uniquement disponible pour

les modèles VX228N/D)1-3

ASUS Moniteur LCD VX228H, VX228N, VX228D

• Ouvre le menu OSD.

• Utilise l'élément du menu OSD sélectionné.

• Appuyez sur ce bouton pendant 5 secondes pour activer la

fonction de verrouillage des touches. Appuyez une nouvelle fois

pendant 5 secondes pour la désactiver.

• Augmente les valeurs ou déplace la sélection vers la droite/haut.

• Touche de raccourci Luminosité

6. Bouton de sélection de l’entrée

• Sélectionne une source d’entrée disponible (uniquement

disponible pour les modèles VX228H).

Appuyez sur (bouton de sélection de l’entrée) pour afficher le signal VGA/

HDMI/DVI après avoir branché un câble VGA, HDMI ou DVI sur l’écran.

7. Bouton d’alimentation/témoin d’alimentation :

• Appuyez sur ce bouton pour allumer/éteindre le moniteur.

• Les couleurs du témoin d’alimentation sont indiquées dans le

Chapitre 1 : Présentation du produit

1.3.2 Vue de derrière

VX228H VGA HDMIHDMI 21

1. Port HDMI : Ce port est utilisé pour connecter un appareil HDMI.

2. Port VGA : Ce port à 15 broches est utilisé pour la connexion VGA

3. Port d'entrée audio : Ce port est utilisé pour connecter la source

audio du PC avec le câble audio fourni.

4. Prise d'écouteur : Ce port permet de brancher un écouteur.

5. Port d'alimentation C.C. : Ce port permet de brancher l'adaptateur.

6. Verrou Kensington : cette fente de sécurité permet de monter un

dispositif câblé de verrouillage pour raison de sécurité.

7. Port DVI : Ce port à 24 broches sert au branchement du signal

numérique DVI-D du PC (ordinateur personnel) (uniquement

disponible pour les modèles VX228N).1-5 ASUS Moniteur LCD VX228H, VX228N, VX228D 1.3.3 Fonction QuickFit

La fonction QuickFit permet aux utilisateurs d'avoir un aperçu du document

ou de la photo directement à l'écran sans avoir à imprimer de copies de test.

QuickFit propose deux motifs :

a. Motif grille : permet aux graphistes et aux utilisateurs d’organiser

leur contenu et leur mise en page sur une seule page pour obtenir

unrésultatconsistantetuide.

Alignment Grid QuickFitEXIT b. Format photo : permet aux photographes et aux utilisateurs de

visualiseretdemodierleursphotosavecprécisiongrâceàun

afchageentailleréellesurl’écran.

4x6 3x5 2x2 QuickFitEXIT

5x78x10 QuickFitEXIT AppuyezplusieursfoissurlatouchederaccourciQuickFitpourmodier

les tailles de modèle.

Lorsque la fonction QuickFit est activée, utilisez les boutons de commande

pour effectuer les réglages. Le menu OSD de la fonction QuickFit qui

s'afchedanslecoininférieurdroitdel'écranguidel'utilisateurdansses

VX228H VX228N/D QuickFitEXITQuickFitEXIT1-6

Chapitre 1 : Présentation du produit

1.3.4 Fonction GamePlus

La fonction GamePlus donne accès à diverses options pour offrir aux

utilisateurs un environnement de jeu optimal en fonction du type de jeu.

De plus, la fonction Mire est spécialement conçue pour les joueurs novices

ou les débutants souhaitant se lancer dans l’univers des jeux de tir en vue

Pour activer la fonction GamePlus :

1. AppuyezsurleboutonMENUpourafcherlemenuOSD.

2. Appuyez sur / et pour sélectionner l’option

CongurationSystème, puis appuyez de nouveau sur le bouton

MENUpouraccéderausous-menudelaCongurationSystème.

3. Appuyez sur / et pour sélectionner l’option

GamePlus, puis appuyez de

nouveau sur le bouton MENU

pour accéder au sous-menu.

pour sélectionner l’option

Marche, puis appuyez de

nouveau sur le bouton MENU

pour accéder au sous-menu.

5. Appuyez sur / pour sélectionner l’option Mire ou

Minuterie, puis appuyez de nouveau sur le bouton MENU pour

conrmervotrechoix.

6. Pour quitter le menu OSD, appuyez sur le bouton .

Menu principal GamePlus GamePlus – Mire

: Exit / Off: Select MENU : OK : Exit / Off: Select PositionMENU : OK Pour quitter la fonction GamePlus, utilisez l’une des méthodes

- Appuyez sur le bouton .

- Appuyez sur le bouton MENU et sélectionnez Configuration

Système > GamePlus > Arrèt. VX228GamePlusMarcheArrêtMove Menu ExitSplendidCouleurImageSélection EntréeConfiguration Système2-1

ASUS Moniteur LCD VX228H, VX228N, VX228D

2.1 Assemblage de la base du moniteur

2.1.1 Assemblage de la base

1. Posez doucement le moniteur face vers le bas sur une table.

2. Attachezlabaseaubrasetutilisezlesvispourlaxer.Vouspouvez

facilement serrer les vis à la main.

3. Ajustez le moniteur pour que l'angle soit confortable.

Nous vous conseillons de couvrir la surface de la table avec un chiffon

doux pour éviter d’endommager le moniteur.2-2

Chapitre2:Conguration

2.1.2 Retrait de la base

1. Débranchez le cordon d’alimentation ainsi que les câbles des

signaux. Posez délicatement le moniteur face avant vers le bas sur

2. Utilisez vos doigts pour dévissez la vis située au bas de la base, puis

retirez la base du socle.

3. Vous pouvez également directement utiliser un tournevis pour ôter la

visxantlabaseausocle,avantderetirerlabase.

• Nous vous conseillons de couvrir la surface de la table avec un

chiffon doux pour éviter d’endommager le moniteur.

• Maintenez la base tout en retirant la vis.2-3 ASUS Moniteur LCD VX228H, VX228N, VX228D 2.2 Réglage du moniteur

• Pour une vision optimale, il est recommandé d'avoir une vision de

face sur le moniteur, ensuite réglez l'angle du moniteur pour qu'il soit

• Tenez le support pour empêcher le moniteur de tomber quand vous le

• Vouspouvezajusterl’angledumoniteurde-5˚à20˚.

2.3 Branchement des câbles

Branchez les câbles conformément aux instructions suivantes :

Il est normal que le moniteur tremble légèrement quand vous ajustez l’angle de

visualisation.2-4 Chapitre 2 : Conguration

VX228N VGA DVI VGADVI DC-IN VGA DVI

VX228D VGA VGA DC-IN VGA

• Pour brancher le cordon d'alimentation :

a. Branchez l’adaptateur à l’entrée CC du moniteur.

b. Branchez une extrémité du cordon d’alimentation à l’adaptateur,

puis l’autre extrémité à une prise électrique.

• Pour brancher le câble VGA, HDMI ou DVI :

a. Branchez une extrémité du câble VGA, HDMI ou DVI sur le

connecteur VGA, HDMI ou DVI de l’écran.

b. Branchez l’autre extrémité du câble VGA, HDMI ou DVI sur le

connecteur VGA, HDMI ou DVI de votre ordinateur.

c. Serrez les deux vis pour sécuriser le connecteur VGA ou DVI.

• Pour brancher le câble audio : branchez une extrémité du câble

audio sur le port d’entrée Audio du moniteur, puis branchez l’autre

extrémité sur le port de sortie audio de l’ordinateur. (Uniquement pour VX228N)2-5

ASUS Moniteur LCD VX228H, VX228N, VX228D

• Pour utiliser l'écouteur :

a. Lorsqu’un câble HDMI est connecté, branchez l’extrémité de type

chesurlaprisecasquedel’écran.

b. Lorsqu’un câble VGA et audio en ligne est connecté, insérez

l’extrémitéaveclachedanslaprisecasquedumoniteur.

• Si plusieurs câbles de signal vidéo sont connectés, vous pouvez choisir le

signal désiré en appuyant sur le bouton de sélection de l’entrée

l’option de Sélection Entrée dans le menu OSD.

• Port HDMI uniquement disponible pour les modèles VX228H.

• Port DVI uniquement disponible pour les modèles VX228N.

2.4 Mise sous tension du moniteur

Appuyez sur le bouton d'alimentation . Reportez-vous au paragraphe

1.3.1 Vue avant pour repérer l’emplacement du bouton marche/arrêt. Le

témoin d’alimentation s'allume en blanc pour indiquer que le moniteur

Chapitre 3 : Instructions générales

3.1 MenuOSD(afchageàl’écran)

3.1.1 Reconguration

1. Appuyez sur le bouton MENU

pour ouvrir le menu OSD.

pour naviguer parmi les fonctions.

Mettez en surbrillance et activez

la fonction souhaitée en appuyant

sur le menu MENU. Si la fonction

sélectionnée possède un sous-

menu, appuyez de nouveau sur / et pour naviguer

dans les fonctions du sous-menu. Mettez en surbrillance et activez la

fonction désirée du sous-menu en appuyant sur le menu MENU.

3. Appuyez sur / et pour changer le réglage de la

fonction sélectionnée.

4. Appuyez sur le bouton pour quitter le menu OSD. Répétez les

étapes 2 et 3 pour régler une autre fonction.

3.1.2 Présentation des fonctions OSD

Cette fonction contient six

sous-fonctions que vous pouvez

sélectionner en fonction de

votre préférence. Chaque mode

possède l'option Réinitialiser,

pour vous permettre de garder

votre réglage ou de retourner au

• Mode Paysage : le meilleur choix pour prendre des photos de

paysage, avec la fonction d’amélioration vidéo SPLENDID™.

• Mode Standard : le meilleur choix pour éditer les documents

avec la fonction d’amélioration vidéo SPLENDID™.

• Mode Cinéma : le meilleur choix pour les films avec la fonction

d’amélioration vidéo SPLENDID™.

• Mode Jeu : Le meilleur choix pour jouer à des jeux avec la

fonction d’amélioration vidéo SPLENDID™.

• Mode Vue Nocturne : le meilleur choix pour les jeux ou les films

dans des endroits sombres avec la fonction d’amélioration vidéo

• Mode sRGB: Le meilleur choix pour regarder des photos et des

graphiques sur l'ordinateur.

VX228Mode PaysageMode StandardMode CinémaMode JeuMode Vue NocturneMode sRGBMove Menu ExitSplendidCouleurImageSélection EntréeConfiguration Système

VX228Mode PaysageMode StandardMode CinémaMode JeuMode Vue NocturneMode sRGBMove Menu ExitSplendidCouleurImageSélection EntréeConfiguration Système3-2

ASUS Moniteur LCD VX228H, VX228N, VX228D En Mode Standard, les fonctions Saturation, Teinte de peau,

Netteté et ASCR ne sont pas réglables. En

fonctions Luminosité, Contraste, Saturation, Temp. de couleur.,

Teinte de peau, Netteté et ASCR ne sont pas réglables.

Vouspouvezmodierlaluminosité,

le contraste, la saturation, la

température couleur, et la teinte de

peau à partir de ce menu.

• Luminosité : La plage de

réglage est de 0 à 100.

est aussi un bouton de

raccourci pour activer cette fonction.

• Contraste : la plage de réglage est de 0 à 100.

• Saturation : la plage de réglage est de 0 à 100.

• Température Couleur : contient quatre modes de couleurs,

notamment Froid, Normal, Chaud, et mode utilisateur.

• Teinte de peau : contient trois modes de couleur, notamment

Rouge, Naturel et Jaune.

• SmartView : offre une meilleure qualité d’image en cas

d’affichage grand angle.

En Mode Utilisateur, les couleurs R(Rouge), V(Vert) et B(Bleu)

peuvent être réglées par l’utilisateur ; la plage de réglage est de 0 à

/D Vous pouvez régler la netteté, la Trace Free, le contrôle de l'aspect,

la VividPixel, la ASCR, la position (VGA seulement) et la Focus (VGA

seulement) à partir de ce menu.

• Netteté : la plage de réglage est de 0 à 100.

• Trace Free : ajuste le temps de réponse du moniteur. La

plage de réglage va de 0 à 100 par palier de 20 (uniquement

disponible pour les modèles VX228H).

NaturelTeinte de peau

Configuration Système

Configuration Système

Contrôle de l’aspect

Plein écranContrôle de l’aspect

Configuration Système

Chapitre 3 : Instructions générales

• Contrôle de l'aspect : ajuste le rapport d'aspect sur “Plein

écran”, “4:3”, “1:1”, ou “Surbalayage” (seulement pour l'entrée

• VividPixel : la technologie exclusive d’ASUS qui offre des

images d’un réalisme saisissant de netteté jusque dans les

moindres détails. La plage de réglage va de 0 à 100.

• ASCR : active/désactive la fonction ASCR (rapport de contraste

intelligent ASUS) – (uniquement disponible en mode Paysage,

mode Cinéma, mode Jeu, et mode Vue nocturne)

• Position : pour changer la position horizontale (Position H) et

la position verticale (Position V) de l'image. La plage de réglage

est de 0 à 100 (seulement disponible pour l'entrée VGA).

• Focus : réduit les interférences de ligne horizontale et les

interférences de ligne verticale en ajustant la Phase et l'Horloge

séparément. La plage de réglage est de 0 à 100.

• La Phase permet de changer la phase du signal d’horloge pixel. Un réglage

incorrect résulte en des interférences horizontales sur l’écran.

• L'Horloge (fréquence des pixels) permet de contrôler le nombre de pixels

balayés à chaque balayage horizontal. Si le réglage de la fréquence est

incorrect,deslignesverticaless'afchentsurl'écranetl'imageneseraplus

VX228H VX228N VX228D Dans ce menu, vous pouvez sélectionner la source d’entrée désirée :

VGA, HDMI-1 ou HDMI-2.

Configuration Système

Configuration Système

Configuration Système3-4

ASUS Moniteur LCD VX228H, VX228N, VX228D

4. CongurationSystème

VX228H VX228N/D Pour régler le système.

• Splendid Demo Mode : fractionne l'écran en deux pour la

comparaison du mode Splendid. (uniquement disponible en mode

Paysage, mode Cinéma, mode Jeu, et mode Vue nocturne)

• Volume (uniquement disponible pour les modèles VX229H) :

ajuste le niveau du volume de l'écouteur. La plage de réglage est

• GamePlus : pour activer la fonction GamePlus.

• ECO Mode : active le mode écologique pour réduire la

consommation. (Quelques niveaux de gris ne peuvent plus être

distingués en mode ECO. La luminosité est inférieure lorsque le

réglage du Rapport de contraste est à 100.)

• Configuration OSD : ajuster la position horizontale (Position-H),

la position verticale (Position-V), le délai du menu OSD, la fonction

DDD/CI et la transparence du menu OSD.

• Langue : sélectionne la langue du menu OSD. Les options sont :

Anglais, Français, Allemand, Espagnol, Italien, Hollandais, Russe,

Chinois traditionnel, Chinois simplifié et Japonais.

• Verrouillage des touches : Pour activer/désactiver la fonction de

verrouillage des touches.

• Informations : affiche les détails relatifs au port d'entrée, la

résolution, la fréquence horizontale, la fréquence verticale et le

numéro de modèle du moniteur.

• Tout réinit. : Réglez sur "Oui" pour restaurer tous les réglages

aux valeurs d'usine par défaut.

Splendid Demo Mode Arrêt

Configuration Système

Configuration OSD Langue

Splendid Demo Mode Arrêt

Configuration Système3-5

Chapitre 3 : Instructions générales

3.2 Récapitulatifdesspécications

VX228H Type d’écran TFT LCD Taille du panneau Écran large (16:9) de 21,5" (68,6 cm)

Résolution max. 1920 x 1080

Luminosité (Typ.) 250 cd/m

≥80000000:1(ASCRactivé)

Saturation des couleurs (NTSC) 72 % (Typique)

Angle de vision (H/V) CR>10 G/D 170 (Typique), H/B 160 (Typique)

Couleurs de l'écran 16,7 M Couleurs (6 bits + FRC évolué)

Temps de réponse 1ms avec OD Pas de pixel 0,08275*RGB (H) x 0,24825 (V) mm

Full HD 1080P SPLENDID TM Amélioration vidéo Oui

sélection 6 modes vidéo préréglés (avec touche de raccourci)

Réglage auto Oui (avec touche de raccourci)

Sélection de la température des

4 températures de couleur

Sélection de la teinte de peau 3 teintes de peau

Entrée analogique D-Sub

Port d'entrée audio Mini-prise 3,5 mm

Fente de sécurité Kensington Oui

Touche rapide de réglage

Touche rapide de réglage de la

Touche rapide de réglage du

Touche rapide de sélection de

Haut-parleur (interne) 1 W (x2)

Témoin DEL d'alimentation Blanc (Allumé) / Orange (Veille)3-6

ASUS Moniteur LCD VX228H, VX228N, VX228D Nom du modèle

VX228H Inclinaison -5° ~ +20°

Adaptateur CC 40W 19V 2,1A ,100~240V à 50/60Hz

Enertronix, EXA1204YH Delta, ADP-40KD BB Consommation électrique

Consommation électrique appareil allumé : 26W (max)

en test à motif ligne avec audio,

Consommation appareil en veille : < 0,5W à 110VCA~

220VCA Consommation appareil éteint : < 0,5W à 110VCA~

220VCA Température (fonctionnement) 0 ~ 40° C Température (non utilisé) -20 ~ 60° C Dimensions (L x H x P)

514,9 x 385,9 x 210,0 mm (moniteur)

568 x 480 x 121 mm (emballage)

Poids (approx.) 2,4 ± 1,0 kg (net), 4,1 ± 1,0 kg (brut)

21 langues (Anglais, Français, Allemand, Espagnol,

Italien, Hollandais, Russe, Polonais, Tchèque,

Croate, Hongrois, Roumain, Portugais, Turc, Chinois

traditionnel,Chinoissimplié,Japonais,Coréen,perse,

Thaïlandais, Indonésien)

Adaptateur, cordon d'alimentation, câble VGA, câble

*selon les régions, uniquement disponible

uniquement disponible pour VX228H

*selon les régions, uniquement disponible pour

(*uniquement disponible pour

, guide de démarrage rapide, carte de

Approbations réglementaires

*AdaptateurcertiéauxnormesPSE.

*Spécicationsmodiablessanspréavis.3-7

Chapitre 3 : Instructions générales

VX228N VX228D Type d’écran TFT LCD Taille du panneau Écran large (16:9) de 21,5" (68,6 cm)

Résolution max. 1920 x 1080

Luminosité (Typ.) 250 cd/m

≥80000000:1(ASCRactivé)

Saturation des couleurs (NTSC) 72 % (Typique)

Angle de vision (H/V) CR>10 G/D 170 (Typique), H/B 160 (Typique)

Couleurs de l'écran 16,7 M Couleurs (6 bits + FRC évolué)

Temps de réponse 5 ms

Pas de pixel 0,08275*RGB (H) x 0,24825 (V) mm

Full HD 1080P SPLENDID TM Amélioration vidéo Oui

sélection 6 modes vidéo préréglés (avec touche de raccourci)

Réglage auto Oui (avec touche de raccourci)

Sélection de la température des

4 températures de couleur

Sélection de la teinte de peau 3 teintes de peau

DVI NA Entrée analogique D-Sub

Fente de sécurité Kensington Oui

Touche rapide de réglage

Touche rapide de réglage de la

Touche rapide de réglage de

Témoin DEL d'alimentation Blanc (Allumé) / Orange (Veille)

Inclinaison -5° ~ +20°

Adaptateur CC 40W 19V 2,1A ,100~240V à 50/60Hz

Enertronix, EXA1204YH Delta, ADP-40KD BB3-8

ASUS Moniteur LCD VX228H, VX228N, VX228D Nom du modèle

VX228N VX228D Consommation électrique

Consommation électrique appareil allumé : 24W (max)

en test à motif ligne,

Consommation appareil en veille : < 0,5W à 110VCA~

220VCA Consommation appareil éteint : < 0,5W à 110VCA~

220VCA Température (fonctionnement) 0 ~ 40° C Température (non utilisé) -20 ~ 60° C Dimensions (L x H x P)

514,9 x 385,9 x 210,0 mm (moniteur)

568 x 480 x 121 mm (emballage)

Poids (approx.) 2,4 ± 1,0 kg (net), 4,1 ± 1,0 kg (brut)

21 langues (Anglais, Français, Allemand, Espagnol,

Italien, Hollandais, Russe, Polonais, Tchèque,

Croate, Hongrois, Roumain, Portugais, Turc, Chinois

traditionnel,Chinoissimplié,Japonais,Coréen,perse,

Thaïlandais, Indonésien)

Adaptateur, cordon d’alimentation, câble VGA, câble

*selon les régions, uniquement disponible

uniquement disponible pour VX228H

*selon les régions, uniquement disponible pour

(*uniquement disponible pour

, guide de démarrage rapide, carte de

Approbations réglementaires

*AdaptateurcertiéauxnormesPSE.

*Spécicationsmodiablessanspréavis.3-9

Chapitre 3 : Instructions générales

3.3 Guidededépannage(FAQ)

Problème Solution possible

Le voyant DEL d'alimentation

• Appuyez sur le bouton pour vérifier si le moniteur

• Vérifiez que l’adaptateur et le cordon d’alimentation

sont bien branchés au moniteur et à la prise

Le voyant DEL d’alimentation

est de couleur orange et il n’y a

aucune image sur l’écran

• Vérifiez si le moniteur et l’ordinateur sont en mode

• Assurez-vous que le câble de signal est

correctement branché sur le moniteur et sur

• Vérifiez le câble de signal et assurez-vous

qu'aucune broche n'est tordue.

• Connectez l’ordinateur à un autre moniteur

disponible pour vérifier si l’ordinateur marche

L’image de l’écran est trop claire

• Ajustez les réglages Contraste et Luminosité avec

L'image n'est pas centrée ou

elle n'est pas dimensionnée

• Appuyez sur le bouton pendant deux

secondes pour ajuster automatiquement l’image.

• Ajustez les réglages Position H ou Position V avec

L’image de l’écran tremble ou

un effet de ‘vagues’ est visible

• Assurez-vous que le câble de signal est

correctement branché sur le moniteur et sur

• Eloignez les appareils électriques susceptibles de

causer des interférences.

Les couleurs de l'image de

l'écran sont bizarres (le blanc

n'apparaît pas blanc)

• Vérifiez le câble de signal et assurez-vous

qu'aucune broche n'est tordue.

• Effectuez une réinitialisation avec le menu OSD.

• Ajustez les réglages Couleurs R/V/B ou

sélectionnez la Température des couleurs dans le

L'image de l’écran est floue ou

• Appuyez sur le bouton pendant deux

secondes pour ajuster automatiquement l’image

(mode VGA seulement).

• Ajustez les réglages Phase et Horloge avec le menu

Aucun son ou le son est très

• Assurez-vous que le câble audio est correctement

branché sur le moniteur.

• Ajustez le réglage du volume sur votre ordinateur et

• Assurez-vous que le pilote de la carte de son de

votre ordinateur a été correctement installé et

ASUS Moniteur LCD VX228H, VX228N, VX228D

3.4 Modes de fonctionnement supportés

SVGA 832x624 @ 75 Hz 1152 x 667 49,714 74,533 57,27

* Les modes qui ne sont pas listés dans ce tableau peuvent ne pas être supportés. Pour une

résolution optimale, nous vous conseillons de choisir l'un des modes du tableau ci-dessus.

*CemoniteurprendenchargelescontenusvidéoenHD(480p,576p,720p,1080i/p)desconsoles

dejeu,deslecteursdeDVDetdesautresappareilsvidéodomestiquesàpartirdel'entréeHDMI.
