MODE D'EMPLOI SD222YA ASUS

Série SD222-YA Moniteur

Guide de l'utilisateurii

Informations de sécurité v

Entretien et nettoyage vi

1.2 Contenu de la boîte 1-1

1.3 Attacher le socle sur le moniteur 1-2

1.4 Introduction aux fonctions 1-3

1.4.1 Face avant du moniteur 1-3

1.4.2 Face arrière du moniteur 1-4

2.1 Détacher le bras/socle (pour montage mural) 2-1

2.2 Réglage du moniteur 2-2

3.1 MenuOSD(afchageàl’écran) 3-1

3.1.1 Reconfiguration 3-1

3.1.2 Présentation des fonctions OSD 3-1

3.2 Spécications 3-4

3.3 Démarrage avec le lecteur multimédia 3-5

3.3.1 Résumé des spécifications 3-5

3.3.2 Configuration système requise 3-5

3.3.3 Introduction au lecteur multimédia 3-5

3.3.4 Télécommande 3-6

3.3.5 Préparer votre lecteur multimédia 3-6

3.4 Utilisation du lecteur multimédia 3-7

3.4.1 Menu principal 3-7

3.4.2 Configurer les réglages du lecteur multimédia 3-7

3.4.3 Jouer un film 3-7

3.4.4 Jouer de la musique 3-7

3.4.5 Configuration des réglages de lecture audio 3-7

3.4.6 Regarder des photos 3-8

3.4.7 Réglage de la musique de fond pour le diaporama 3-8

3.4.8 Renommer des fichiers/dossiers 3-8

3.5 Guide de dépannage (FAQ) 3-9

3.6 Fréquences supportées 3-12iii

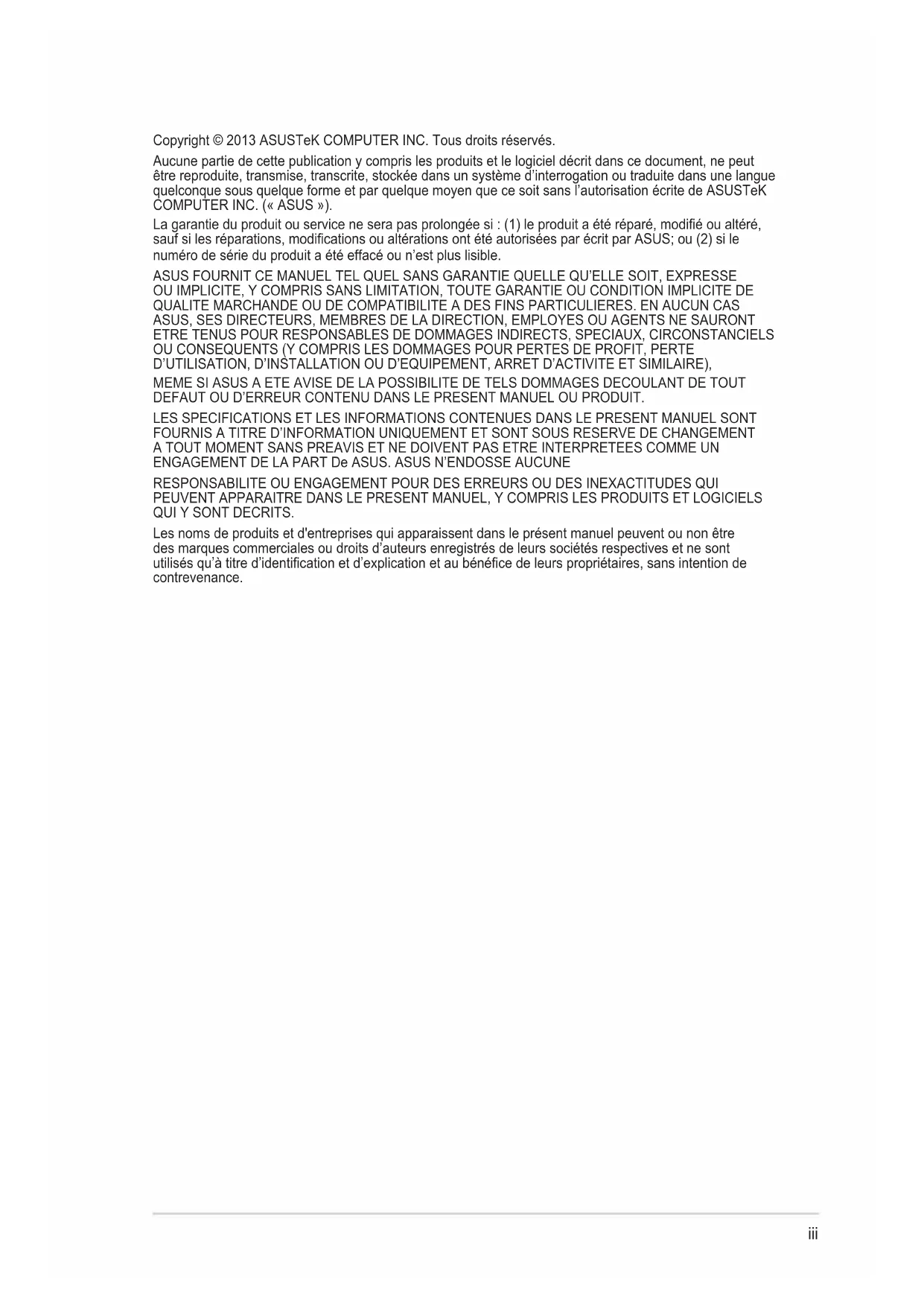

Copyright © 2013 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucune partie de cette publication y compris les produits et le logiciel décrit dans ce document, ne peut

être reproduite, transmise, transcrite, stockée dans un système d’interrogation ou traduite dans une langue

quelconque sous quelque forme et par quelque moyen que ce soit sans l’autorisation écrite de ASUSTeK COMPUTER INC. (« ASUS »).

La garantie du produit ou service ne sera pas prolongée si : (1) le produit a été réparé, modié ou altéré,

sauf si les réparations, modications ou altérations ont été autorisées par écrit par ASUS; ou (2) si le

numéro de série du produit a été effacé ou n’est plus lisible.

ASUS FOURNIT CE MANUEL TEL QUEL SANS GARANTIE QUELLE QU’ELLE SOIT, EXPRESSE OU IMPLICITE, Y COMPRIS SANS LIMITATION, TOUTE GARANTIE OU CONDITION IMPLICITE DE QUALITE MARCHANDE OU DE COMPATIBILITE A DES FINS PARTICULIERES. EN AUCUN CAS ASUS, SES DIRECTEURS, MEMBRES DE LA DIRECTION, EMPLOYES OU AGENTS NE SAURONT ETRE TENUS POUR RESPONSABLES DE DOMMAGES INDIRECTS, SPECIAUX, CIRCONSTANCIELS OU CONSEQUENTS (Y COMPRIS LES DOMMAGES POUR PERTES DE PROFIT, PERTE D’UTILISATION, D’INSTALLATION OU D’EQUIPEMENT, ARRET D’ACTIVITE ET SIMILAIRE),

MEME SI ASUS A ETE AVISE DE LA POSSIBILITE DE TELS DOMMAGES DECOULANT DE TOUT DEFAUT OU D’ERREUR CONTENU DANS LE PRESENT MANUEL OU PRODUIT.

LES SPECIFICATIONS ET LES INFORMATIONS CONTENUES DANS LE PRESENT MANUEL SONT FOURNIS A TITRE D’INFORMATION UNIQUEMENT ET SONT SOUS RESERVE DE CHANGEMENT A TOUT MOMENT SANS PREAVIS ET NE DOIVENT PAS ETRE INTERPRETEES COMME UN ENGAGEMENT DE LA PART De ASUS. ASUS N’ENDOSSE AUCUNE RESPONSABILITE OU ENGAGEMENT POUR DES ERREURS OU DES INEXACTITUDES QUI PEUVENT APPARAITRE DANS LE PRESENT MANUEL, Y COMPRIS LES PRODUITS ET LOGICIELS QUI Y SONT DECRITS.

Les noms de produits et d'entreprises qui apparaissent dans le présent manuel peuvent ou non être

des marques commerciales ou droits d’auteurs enregistrés de leurs sociétés respectives et ne sont

utilisés qu’à titre d’identication et d’explication et au bénéce de leurs propriétaires, sans intention de

Déclaration de la Commission Fédérale des

Télécommunications (FCC)

Cet appareil est conforme à la section 15 du règlement de la FCC.

L'utilisation est permise sujette aux deux conditions suivantes :

• Cet appareil ne doit pas causer d’interférences nuisibles, et

• Cet appareil doit pouvoir accepter toutes les interférences reçues,

y compris les interférences risquant d’engendrer un fonctionnement

Cet appareil a été testé et déclaré conforme aux limites définies pour les

appareils numériques de Classe B suivant l’article 15 du règlement de

la FCC. Ces limites sont destinées à assurer une protection raisonnable

contre les interférences indésirables lorsque l’appareil est utilisé dans

un environnement résidentiel. Cet appareil génère, utilise et peut

émettre une énergie en radiofréquence et, s’il n’est pas installé et utilisé

selon les instructions, il peut entraîner des interférences nuisibles aux

communications radio. Cependant, nous ne pouvons garantir que des

interférences ne se produiront pas dans une installation particulière. Si cet

appareil cause des interférences indésirables à la réception de la radio

ou de la télévision, ce que vous pouvez facilement observer en éteignant

et en rallumant l’appareil, nous vous encourageons à prendre une ou

plusieurs des mesures correctives suivantes :

• Réorienter ou déplacer l’antenne réceptrice.

• Augmenter la distance entre l’appareil et le récepteur.

• Connecter l'appareil sur une prise secteur ou sur un circuit différent de

celui sur lequel le récepteur est connecté.

• Consultez votre revendeur ou un technicien radio/télévision qualifié

Déclaration de la commission canadienne

Cet appareil numérique ne dépasse pas les limites de la classe B pour les

émissions de sons radio depuis des appareils numériques, définies dans

le règlement sur les interférences radio de la commission canadienne des

Cet appareil numérique de Classe B est conforme à la norme canadienne

Informations de sécurité

Utilisez uniquement le modèle d'adaptateur CA/CC :

• Avant d’installer le moniteur, lisez attentivement toute la documentation

qui accompagne la boîte.

• Pour éviter tout incendie ou électrocution, n'exposez jamais le

moniteur à la pluie ni à l'humidité.

• N’essayez jamais d’ouvrir le boîtier du moniteur. Les hautes tensions

dangereuses à l’intérieur du moniteur peuvent entraîner de graves

blessures corporelles.

• Si l'alimentation électrique est cassée, n'essayez pas de la réparer

par vous-même. Contactez un technicien de réparation qualifié ou un

• Avant d’utiliser l'appareil, assurez-vous que tous les câbles sont bien

connectés et que les câbles électriques ne sont pas endommagés. Si

vous décelez le moindre dommage, contactez immédiatement votre

• Les fentes et les ouvertures à l’arrière ou sur le dessus du boîtier sont

prévues pour la ventilation. Ne bloquez pas ces fentes. Ne placez

jamais l'appareil près ou sur un radiateur ou une source de chaleur à

moins qu'il y ait une ventilation appropriée.

• Le moniteur ne doit être utilisé qu'avec le type d'alimentation indiqué

sur l'étiquette. Si vous n’êtes pas sûr du type d’alimentation électrique

fourni dans votre maison, consultez votre revendeur ou la société

locale d’électricité.

• Utilisez la prise électrique appropriée qui est conforme aux normes

électriques locales.

• Ne surchargez pas les fils d'alimentation ou les rallonges. Une

surcharge peut engendrer un incendie ou une électrocution.

• Évitez la poussière, l’humidité et les températures extrêmes. Ne placez

pas le moniteur dans une zone qui pourrait devenir humide. Placez le

moniteur sur une surface stable.

• Débranchez l'appareil lors des orages ou lorsqu'il n'est pas utilisé

pendant une période prolongée. Ceci protégera le moniteur contre les

dommages liés aux surtensions.

• N’insérez jamais des objets et ne renversez jamais du liquide dans les

fentes du boîtier du moniteur.

• Pour assurer un fonctionnement satisfaisant, n’utilisez le moniteur

qu’avec des ordinateurs listés UL qui possèdent des réceptacles

configurés appropriés marqués entre 100 - 240V CA.

• La prise de courant doit être installée à proximité de l’équipement et

doit être facile d’accès.

• Si vous rencontrez des problèmes techniques avec le moniteur,

contactez un technicien de réparation qualifié ou votre revendeur.vi

Entretien et nettoyage

• Avant de soulever ou de déplacer votre moniteur, il est préférable de

débrancher les câbles et le cordon d’alimentation. Suivez les bonnes

techniques de levage quand vous soulevez le moniteur. Quand vous

soulevez ou transportez le moniteur, tenez les bords du moniteur.

Ne soulevez pas le moniteur en tenant le support ou le cordon

• Nettoyage. Éteignez votre moniteur et débranchez le cordon

d’alimentation. Nettoyez la surface du moniteur à l’aide d’un chiffon

sans peluche et non abrasif. Les tâches rebelles peuvent être enlevées

avec un chiffon légèrement imbibé d'une solution détergente douce.

• Évitez d'utiliser un nettoyant contenant de l'alcool ou de l'acétone.

Utilisez un produit de nettoyage prévu pour les écrans. N’aspergez

jamais de nettoyant directement sur l’écran car il pourrait goutter dans

le moniteur et entraîner un choc électrique.

Les symptômes suivants sont normaux avec le moniteur :

• En raison de la nature de la lumière fluorescente, l'écran peut scintiller

pendant la première utilisation. Éteignez le commutateur d’alimentation

et rallumez-le pour vous assurer que le vacillement disparaît.

• Il se peut que vous trouviez l'écran irrégulièrement lumineux selon le

motif de bureau que vous utilisez.

• Lorsque la même image reste affichée pendant de nombreuses

heures, une image résiduelle peut rester visible sur l’écran même

lorsque l’image a été changée. L'écran se rétablit lentement, ou bien

vous pouvez éteindre l'alimentation pendant quelques heures.

• Lorsque l’écran devient noir ou clignote, ou qu’il ne s’allume plus,

contactez votre revendeur ou un centre de réparation pour remplacer

les pièces défectueuses. N’essayez jamais de réparer ce moniteur par

Conventions utilisées dans ce guide

AVERTISSEMENT : Informations pour éviter de vous blesser en

essayant de terminer une tâche.

AVERTISSEMENT : Informations pour éviter d’endommager les

composants en essayant de terminer une tâche.

IMPORTANT : Informations que vous DEVEZ suivre pour terminer

REMARQUE : Astuces et informations supplémentaires pour aider

à terminer un tâche.vii

Oùtrouverplusd’informations

Référez-vous aux sources suivantes pour les informations supplémentaires

et pour les mises à jour de produit et logiciel.

1. Sites Web de ASUS Les sites Web internationaux de ASUS fournissent des informations

mises à jour sur les produits matériels et logiciels de ASUS. Référez-

vous à http://www.asus.com

2. Documentation en option

Votre emballage produit peut inclure une documentation en option qui

peut avoir été ajoutée par votre revendeur. Ces documents ne font

pas partie de l’emballage standard.1-1

Chapitre 1 : Présentation du produit

Merci d’avoir acheté un moniteur de ASUS®.

Le dernier moniteur de ASUS offre un écran plus net, plus large et plus

lumineux, ainsi qu'un ensemble de fonctionnalités qui améliorent le rendu

Avec ces fonctions du moniteur, vous pouvez profiter du confort et vous

régaler d’une expérience visuelle !

1.2 Contenu de la boîte

Vérifiez que tous les éléments suivants sont présents dans la boîte :

Moniteur d'affichage

Socle du moniteur et vis

Guide de mise en route

Cordon d'alimentation

Télécommande et pile

• Si l’un des éléments ci-dessous est endommagé ou manquant, contactez

immédiatement votre revendeur.1-2 Moniteur LCD d’ASUS Série SD222 1.3 Attacher le socle sur le moniteur

1. Retirez le couvercle arrière en le poussant vers le bas.

2. Basculez le bras caché dans la rainure.

3. Placez le couvercle arrière au dessus de la rainure et poussez vers le

haut jusqu'à un clic.

4. Attachez la base au bras et utilisez les vis pour la xer.

5. Ajustez le moniteur pour que l'angle soit confortable.

3 • Nous vous recommandons de couvrir la surface de la table avec un chiffon doux pour éviter d’endommager le moniteur.1-3

Chapitre 1 : Présentation du produit

1.4 Introduction aux fonctions

1.4.1 Face avant du moniteur

1. Capteur de télécommande :

• Le moniteur reçoit le signal de la télécommande ici.

2. Voyant d'alimentation :

• La couleur du voyant d'alimentation est décrite ci-dessous.

Blanc Fonctionnement

Moniteur LCD d’ASUS Série SD222

1.4.2 Face arrière du moniteur

2. Prise d'entrée audio

3. Prise de sortie écouteurs

4. Prise d'entrée de l'alimentation

5. Verrou Kensington

6. Trous de vis de l'interface de montage

7. Clavier de contrôle

Élément Touche Description

Alimentation Pour allumer ou éteindre le moniteur

Pour basculer entre le lecteur multimédia et l'entrée

VGA Pour retourner à l’écran précédent dans l'OSD Luminosité plus

Pour ajuster la luminosité

Pour augmenter la valeur numérique de la fonction

OK Pour régler le volume

Pour sélectionner la fonction en surbrillance dans

Pour ajuster l'écran automatiquement en mode

entrée VGA Pour diminuer la valeur numérique de la fonction

Pour ouvrir ou fermer le menu OSD Pour activer et désactiver la fonction de verrouillage

des touches en appuyant pendant 5 secondes.2-1

Moniteur LCD d’ASUS Série SD222

2.1 Détacher le bras/socle (pour montage mural)

Le socle détachable de ce moniteur est conçu spécialement pour le

1. Débranchez le cordon d'alimentation et les câbles de signal

appropriés. En faisant attention, posez le moniteur avec l’écran face

à terre sur une surface propre, dévissez la vis et détachez le socle du

2. Poussez vers le bas le couvercle arrière pour le retirer de la rainure.

3. Pliez le bras dans la rainure.

4. Placez le couvercle arrière au dessus de la rainure et poussez vers

• Nous vous recommandons de couvrir la surface de la table avec un chiffon

doux pour éviter d’endommager le moniteur.

• Tenez le support lorsque vous enlevez les vis.

• Le kit de montage mural (100 x 100 mm) n'est pas inclus avec le produit

• Utilisez seulement un support de montage mural listé UL avec un poids/une

charge minimale de 14kg (taille des vis : M4 x 10 mm).2-2

Chapitre 2 : Conguration

2.2 Réglage du moniteur

• Pour une visualisation optimale, nous vous recommandons de

regarder de pleine face le moniteur, puis d’ajuster le moniteur à l’angle

qui vous semble le plus confortable.

• Tenez le socle pour empêcher le moniteur de tomber quand vous le

• Vouspouvezajusterl’angledumoniteurde-5˚à23˚.

Moniteur LCD d’ASUS Série SD222

ASCR Température Couleur

1. Appuyez sur le bouton MENU pour ouvrir le menu OSD. Vous pouvez

également utiliser la télécommande pour ouvrir le menu OSD en

appuyant sur la touche « guide ».

2. Appuyez sur les boutons  et ► pour naviguer parmi les fonctions.

Appuyez sur le bouton OK pour sélectionner et activer la fonction

désirée. Si la fonction sélectionnée possède un sous-menu, appuyez

de nouveau sur les boutons  et ► pour naviguer dans les fonctions

du sous-menu. Appuyez sur le bouton OK pour sélectionner et activer

la sous-fonction désirée.

3. Appuyez sur les boutons  et ► pour changer le réglage de la

fonction sélectionnée.

4. Pour fermer le menu OSD, appuyez sur le bouton MENU. Répétez

les étapes 2 et 3 pour régler une autre fonction.

3.1.2 Présentation des fonctions OSD

Choisissez la couleur d'image désirée avec cette fonction.

ASCR Température Couleur

• Mode : Il y a les modes prédéfinis standard, dynamique, doux et

• Luminosité : Pour ajuster la luminosité entre 0 et 100.

Le bouton est aussi un bouton de raccourci permettant d'activer

Chapitre 3 : Instructions générales

• Contraste : Pour ajuster la contraste entre 0 et 100.

• ASCR : Pour activer Marche et désactiver Arrêt la fonction Asus Smart

• Saturation : Pour ajuster la saturation entre 0 et 100.

• Température Couleur : Il y a trois modes de balance de blanc prédéfinis

(Froid, Normal et Chaud) et un mode Utilisateur.

• Gamma : Pour modifier le gamma gris entre 2,2 et 1,8.

• En mode Utilisateur pour la Température Couleur, l'utiliateur peut configurer

les valeurs des couleurs primaires R (Rouge), V (Vert), et B (Bleu) entre 0 et

Vous pouvez ajuster Contrôle de l’aspect, Over Scan, la position (VGA

seulement) et le focus (VGA seulement) dans ce menu.

Contrôle de l'aspect Plein écran

• Contrôledel’aspect : Pour ajuster le rapport d'aspect sur « Plein

écran », « 4:3 », « Pleine hauteur » (seulement pour l'entrée VGA).

• OverScan : Pour ajuster le rapport de surbalayage pour le lecteur

• Position : Pour ajuster la position horizontale (Position-H) et la position

verticale (Position-V) de l'image à partir de l'entrée VGA. La plage de

réglage est de 0 à 100.

• Focus : Pour réduire le bruit de ligne horizontale et le bruit de ligne

verticale de l’image en réglant (Phase) et (Fréquence) séparément. La

plage de réglage est de 0 à 100.

• Trace Free : Pour augmenter le temps de réponse avec la technologie

Over Drive. La plage de réglage est de 0 à 100.

• Phase permet de changer la phase du signal d’horloge pixel. Un réglage

incorrect résulte en des interférences horizontales sur l’écran.

• Fréquence (fréquence des pixels) permet de contrôler le nombre de pixels

balayés à chaque balayage horizontal. Si le réglage de la fréquence est

incorrect, des lignes verticales s'affichent sur l'écran et l'image ne sera plus

Moniteur LCD d’ASUS Série SD222

3. Sélectiondel’entrée

Sélectionnez la source d'entrée parmi les signaux d'entrée VGA, et le

Pour ajuster la conguration du système.

• Configuration OSD : Pour ajuster le délai OSD, DDC/CI, la

transparence, la rotation OSD et le voyant Indicateur d’alimentation du

• Informations : Pour afficher les informations du moniteur.

• Langue : Pour choisir la langue du menu OSD. Les sélections possibles

sont : Anglais, Français, Allemand, Espagnol, Italien, Hollandais,

Russe, Chinois traditionnel, Chinois simplifié, Japonais, Persan, Thaï,

Indonésien, Pologne, Turquie, Portugal, Tchèque, Croatie, Hongrie,

• Serrure : Pour désactiver toutes les touches de fonction. Appuyez

pendant plusieurs secondes sur le bouton MENU pour activer ou annuler

le verrouillage des touches.

• Tout réinit. : Sélectionnez « Oui » pour restaurer tous les réglages sur le

mode d'usine par défaut.3-4

Chapitre 3 : Instructions générales

Modèle SD222-YA Taille du panneau 21,5” (54,61 cm)

Résolution max. 1920 x 1080

Luminosité (Typ.) 250cd/m

Rapport de contraste intrisique

Couleurs de l’écran 16,7 M Temps de réponse (Typ.) 5ms (G to Gσ)

Entrée de lecteur multimédia Oui

Consommation électrique allumé 40 W Haut-parleur Oui

Mode Économie d’énergie < 0,5 W Mode éteint < 0,5 W Inclinaison -5° à +23°

Tension de voltage 100~240V CA (externe)

*Lesspécicationssontsujettesàmodicationsanspréavis.3-5 Moniteur LCD d’ASUS Série SD222 3.3 Démarrage avec le lecteur multimédia

3.3.1 Résumédesspécications

Formats vidéo compatibles MPEG1, MPEG2, MPEG4, VC-1, H.264

Extensions de chiers vidéo

JPEG, BMP, PNG, GIF, TIFF Formats de sous-titres

SRT, SUB, SMI, SSA, TXT Ports E/S

1 x Lecteur de carte SD (SDXC (NTFS & FAT32))

3.3.2 Congurationsystèmerequise

1. Périphérique de stockage (clé USB)

2. Carte mémoire (SDXC (NTFS et FAT32))

3.3.3 Introduction au lecteur multimédia

Élément E/S Description

1 SD/MMC Insérez la carte SD/MMC dans cette fente.

(compatible avec jusqu'à SDXC (NTFS et FAT32))

2 Port USB 2.0 Branchez un appareil USB 2.0 sur ce port.

Appuyez sur ce bouton pour restaurer les réglages

aux valeurs par défaut.

Chapitre 3 : Instructions générales

Utilisez la télécommande pour naviguer les menus et sélectionner des

chiers multimédia pour les jouer, regarder ou écouter.

Pour llumer ou éteindre le lecteur

2 Conguration Appuyez pour congurer.

Appuyez pour changer la source

4 Répéter Appuyez pour répéter.

Appuyez pour retourner en

OK Appuyez sur les touches haut/

bas et gauche/droite pour vous

déplacer dans le menu principal

de l’écran d’accueil et la barre de

menu dans un sous.menu.

Appuyez sur la touche gauche

pour modier le chier sélectionné

et retourner, renommer et

Appuyez pour afcher le guide du

Appuyez pour sélectionner les

sous-titres pris en charge.

Pour baisser le volume.

Appuyez pour désactiver l'entrée

15 Volume plus Pour augmenter le volume.

Appuyez pour reculer rapidement

Pour changer entre le mode

Appuyez pour avancer rapidement

Pour retourner au chier

multimédia précédent.

20 Stop Appuyez pour arrêter la lecture.

Pour aller au chier multimédia

3.3.5 Préparer votre lecteur multimédia

1. Allumez votre moniteur.

2. Changez la sélection d'entrée sur « Media player ».3-7

Moniteur LCD d’ASUS Série SD222

3.4 Utilisation du lecteur multimédia

3.4.1 Menu principal

Le menu principal contient les lms, la musique, les photos, le multimédia

**Tous les multimédia vous permettent de regarder tous les chiers

multimédia dans le stockage.

3.4.2 Congurerlesréglagesdulecteurmultimédia

1. Appuyez sur haut/bas pour naviguer les paramètres.

2. Appuyez sur gauche/droite pour naviguer parmi Vidéo, Photo et

3. Appuyez sur haut/bas pour naviguer vers l'élément que vous voulez

4. Appuyez sur gauche/droite pour changer la catégorie.

5. Appuyez sur OK pour enregistrer.

1. Appuyez sur haut/bas pour naviguer vers lm dans l'écran d'accueil.

2. Appuyez sur haut/bas pour sélectionner le chier du lm et appuyez

3.4.4 Jouer de la musique

1. Appuyez sur haut/bas pour naviguer vers musique dans l'écran

2. Appuyez sur haut/bas pour sélectionner le chier de musique et

3.4.5 Congurationdesréglagesdelectureaudio

Le menu de réglage de lecture audio vous permet de congurer la

Appuyez sur répéter pour sélectionner les options de lecture : Répétition

arrêt, Répétition marche, Répéter tout. Appuyez sur OK pour conrmer la

**Créez un chier avec le nom « repeatle », le lecteur multimédia

détectera et jouera automatiquement le(s) chier(s).3-8

Chapitre 3 : Instructions générales

3.4.6 Regarder des photos

1. Appuyez sur haut/bas pour naviguer vers photo dans l'écran

2. Appuyez sur haut/bas pour sélectionner la photo.

3. Appuyez sur OK pour parcourir les photos.

4. Appuyez sur lecture, pause et stop pour regarder, pauser et arrêter

les photos en diaporama.

3.4.7 Réglage de la musique de fond pour le diaporama

1. Sélectionnez Musique et jouez des chiers de musique.

2. Appuyez sur la touche retour pour retourner au menu principal et

allez dans photo pour commencer le diaporama des photos.

3.4.8 Renommerdeschiers/dossiers

1. Sélectionnez les dossiers ou les chiers que vous voulez renommer à

partir des sources suivantes : Clé USB et lecteur de carte.

2. Appuyez sur éditer et sélectionnez renommer.

3. Utilisez les touches de navigation pour utiliser le clavier virtuel an de

4. Appuyez sur Entrer sur le clavier virtuel pour conrmer le nouveau

nom du dossier ou du chier.3-9

Moniteur LCD d’ASUS Série SD222

3.5 Guide de dépannage (FAQ)

Problème Solution possible

Le voyant DEL d’alimentation

• Appuyez sur le bouton pour vérifier si le moniteur

• Vérifiez si le cordon d’alimentation est correctement

branché sur le moniteur et sur la prise de courant.

Le voyant DEL d’alimentation

est de couleur orange et il n’y a

aucune image sur l’écran

• Vérifiez si le moniteur et l’ordinateur sont en mode

• Assurez-vous que le câble de signal est

correctement branché sur le moniteur et sur

• Vérifiez le câble de signal et assurez-vous

qu’aucune broche n’est tordue.

• Connectez l'ordinateur à un autre moniteur

disponible pour vérifier que l'ordinateur fonctionne

L’image de l’écran est trop claire

• Ajustez les réglages Contraste et Luminosité avec

L'image n’est pas au centre ou

• Appuyez sur le bouton pendant deux secondes

pour ajuster automatiquement l’image.

• Ajustez les réglages Position-H ou Position-V avec

L'image de l'écran n'est pas

centrée ou pas de bonne taille

• Assurez-vous que le câble de signal est

correctement branché sur le moniteur et sur

• Éloignez les appareils électriques susceptibles de

causer des interférences.

Les couleurs de l’image de

l’écran sont bizarres

(le blanc n’apparaît pas blanc)

• Vérifiez le câble de signal et assurez-vous

qu’aucune broche n’est tordue.

• Effectuez une réinitialisation avec le menu OSD.

• Ajustez les réglages Couleurs R/V/B ou

sélectionnez la Température des couleurs dans le

L'image de l’écran est floue ou

• Appuyez sur le bouton pendant deux

secondes pour ajuster automatiquement

l’image (mode VGA seulement).

• Ajustez les réglages Phase et Fréquence avec le

Aucun son ou le son est très

• Vérifiez que le câble audio est bien branché sur le

• Ajustez le réglage du volume sur votre ordinateur et

• Vérifiez que le pilote de la carte de son de votre

ordinateur a été correctement installé et activé.3-10

Chapitre 3 : Instructions générales

Problème Solution possible

• Assurez-vous que votre serveur multimédia

(par ex, périphérique USB) est bien inséré

• Assurez-vous que les formats des fichiers

sont pris en charge et qu'ils ne sont pas

Certains fichiers ne

joués avec le lecteur

• Le lecteur multimédia peut ne pas

supporter un format vidéo ou audio

utilisé dans le fichier.

• Référez-vous au Résumé des spécifications au

jouer la liste entière

de vidéo, musique et

• Lorsque vous sélectionnez une vidéo, une

musique ou une photo à jouer, appuyez sur

le bouton OK de la télécommande pour jouer

seulement le fichier sélectionné en appuyant

sur la touche LECTURE/PAUSE pour lire la

liste complète des fichiers.

• Le lecteur multimédia détecte et affiche

les sous-titres du film. Allez dans

Configuration>Système>décodage sous-

amovible USB Je ne peux pas

• Assurez-vous que le périphérique USB n'est

• Assurez-vous que les formats des chiers

sont pris en charge et qu'ils ne sont pas

Le lecteur multimédia

ne reconnaît pas mon

• Votre périphérique USB n est pas détecté à

cause d'un problème de matériel. Essayez

de rebrancher votre périphérique USB sur

le port USB ou utilisez un périphérique USB

lecteur multimédia ne

• Vérifiez que la pile est bien insérée.

• La pile peut être déjà usée. Remplacez la

pile par une nouvelle pile.

• Vériez que rien ne gêne la trajectoire entre

la télécommande et le lecteur multimédia.

• Téléchargez la mise à jour du firmware

sur le site web de ASUS puis allez dans

Configuration>Firmware>Mise à jour USB

pour effectuer la mise à jour.

• Si vous n'arrivez toujours pas à mettre à

jour le rmware, réinitialisez le système et

refaites la procédure de mise à jour.

• Si le lecteur multimédia est éteint ou s'arrête

pendant l'installation du logiciel, la mise à

jour va échouer, veuillez réessayer.3-11

Moniteur LCD d’ASUS Série SD222

Problème Solution possible

• Utilisez un objet pointu pour appuyer sur le

bouton de réinitialisation situé sur le bord du

• Si le problème persiste, veuillez contacter le

• Téléchargez les dernières mises à jour du

rmware, les pilotes et les utilitaires à partir

du site web de ASUS http://support.asus.

Chapitre 3 : Instructions générales

3.6 Fréquences supportées

Support de synchronisation des modes VESA / IBM (entrées D-SUB)

Fréquence horizontale

1920 x 1080 60Hz 66,587KHz

* Les modes qui ne sont pas listés dans ces tableaux peuvent ne pas être supportés. Pour une

résolution optimale, nous vous conseillons de choisir un mode listé dans les tableaux ci-dessus.
