Caractéristiques techniques	Projecteur DLP, résolution 1280 x 800 (WXGA), luminosité 5000 lumens, rapport de contraste 22 000:1, durée de vie de la lampe jusqu'à 30 000 heures en mode éco.
Connectivité	Ports HDMI, VGA, USB, audio, et RS-232 pour le contrôle à distance.
Utilisation	Idéal pour les présentations en entreprise, l'éducation et les événements, avec un fonctionnement facile grâce à une interface utilisateur intuitive.
Maintenance	Filtre à air remplaçable, nettoyage régulier recommandé, mise à jour du firmware via USB.
Sécurité	Protection par mot de passe pour l'accès aux paramètres, fonction de verrouillage pour éviter les manipulations non autorisées.
Informations générales	Poids : 2,5 kg, dimensions : 32 x 24 x 10 cm, garantie de 2 ans, support des formats vidéo 16:9 et 4:3.

FOIRE AUX QUESTIONS - PLEDW500 VIEWSONIC

Comment puis-je connecter mon ordinateur au projecteur VIEWSONIC PLEDW500 ?

Vous pouvez connecter votre ordinateur au projecteur via un câble HDMI ou VGA. Assurez-vous que le projecteur est allumé et sélectionnez la bonne source d'entrée sur le projecteur.

Que faire si l'image projetée est floue ?

Vérifiez la mise au point de l'objectif du projecteur. Utilisez la molette de mise au point située sur l'objectif pour ajuster l'image. Assurez-vous également que le projecteur est à la bonne distance de l'écran.

Comment ajuster la luminosité du projecteur ?

Vous pouvez ajuster la luminosité en accédant au menu des paramètres du projecteur. Utilisez la télécommande ou les boutons situés sur le projecteur pour naviguer dans le menu et ajuster la luminosité.

Le projecteur ne s'allume pas, que faire ?

Vérifiez que le projecteur est correctement branché à une source d'alimentation. Assurez-vous que la lampe est en bon état et qu'elle n'est pas grillée. Si le problème persiste, essayez de réinitialiser le projecteur.

Comment mettre à jour le firmware du projecteur VIEWSONIC PLEDW500 ?

Téléchargez la dernière version du firmware sur le site Web de VIEWSONIC. Suivez les instructions fournies dans le manuel de l'utilisateur pour mettre à jour le firmware via une clé USB.

Le son ne fonctionne pas, comment puis-je résoudre ce problème ?

Vérifiez que le volume du projecteur n'est pas coupé ou réglé sur zéro. Assurez-vous également que les câbles audio sont correctement connectés si vous utilisez des haut-parleurs externes.

Comment nettoyer l'objectif du projecteur ?

Utilisez un chiffon doux et sec pour essuyer l'objectif. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs qui pourraient endommager la lentille.

Le projecteur affiche un message d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Suivez les recommandations fournies pour résoudre le problème. Si vous ne parvenez pas à le résoudre, contactez le support technique de VIEWSONIC.

Quelle est la durée de vie de la lampe du projecteur VIEWSONIC PLEDW500 ?

La durée de vie de la lampe est d'environ 20 000 heures en mode économique. Cela peut varier en fonction de l'utilisation et des conditions d'environnement.

Comment régler la taille de l'image projetée ?

Pour ajuster la taille de l'image, modifiez la distance entre le projecteur et l'écran. Vous pouvez également utiliser le zoom si votre modèle en est équipé.

MODE D'EMPLOI PLEDW500 VIEWSONIC

Guide de l'Utilisateur

Model No. VS14048

Conformité

FCC

Ce périphérique est conforme avec la partie 15 des règles FCC, à savoir les deux règles suivantes : (1) ce périphérique ne cause pas d'interférence nocive (2) ce périphérique doit accepter toute interférence reçue, y comprises celles pouvant causer des défaillances.

Cet équipement a été testé et a été déclaré conforme dans les limites d'un périphérique numérique de Classe B, conformément à la partie 15 des règles FCC. Ces limites sont conçues pour établir des protections raisonnables contre les interférences nocives dans une installation domestique. Cet équipement génère, use et peut émettre des ondes dur des fréquences radio et, si non installé et utilisé conformément aux instructions, peut causer des interférences avec les communications radio. Cependant, il n'est pas garanti qu'une interférence ne puisse arriver au sein d'une installation particulière. Si cet équipement cause des interférences avec la réception radio ou télévision, ce qui peut être déterminé en allumant/éteignant l'équipement, l'utilisateur est encouragé à essayer de résoudre le problème en essayant ces différentes mesures :

• Changer l'orientation ou la position de l'antenne de réception.
• Augmenter la distance entre l'équipement et le récepteur.
• Connecter l'équipement dans une prise située sur un circuit différent de celui du récepteur.
• Consulter le vendeur ou un technicien qualifié radio/TV.

Attention : Tout changement ou modification qui n'est pas expressément approuvée par un tiers non responsable de la mise en conformité peut annuler votre droit d'utiliser l'équipement.

Pour le Canada

• Cet appareil numérique Classe B est conforme avec la norme canadienne ICES-003.
• Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Conformité CE pour les pays européens.

Cet appareil est conforme avec la Directive de l'EMC 2004/108/EC et la Directive Basses Tensions 2006/95/EC.

Les informations suivantes sont seulement à destination des Etats membres de l'UE :

La marque est conforme avec la Directive 2002/96/EC (WEEE : Waste Electrical and Electronic Equipment).

La marque recommande de ne PAS jeter l'équipement, incluant des batteries ou accumulateurs usagés, en tant qu'ordure ménagère non triée. Utilisez plutôt le système disponible de retour et de collecte.

Si les batteries, accumulateurs et piles boutons incluses dans cet équipement affiches les Hg, Cd ou Pb, cela signifie que la batterie contient a une conteneur en métaux lourds de plus de 0,0005% en Mercure ou plus de 0,002% en Cadmium ou encore plus de 0,004% en Plomb.

Informations importantes liées à la sécurité

1. Lisez ces instructions.
2. Gardez ces instructions.
3. Faites attention à tous les avertissements.

4. Suivez toutes les instructions.

5. Ne pas utiliser l'unité près de l'eau.

6. Nettoyer avec un tissu doux et sec.

7. Ne pas bloquer les sorties de ventilation. Installer l'unité en accord avec les instructions du fabricant.

8. Ne pas installer à côté d'une source de chaleur telle qu'un radiateur, une pompe à chaleur, des plaques chauffantes ou tout autre équipement (incluant les amplificateurs) qui produisent de la chaleur.

9. Ne sous-estimez pas la protection offerte par la prise de terre ou polarisée. Une prise polarisée possède deux lames, l'une étant plus large que l'autre. Une prise de terre possède trois lames et un troisième élément relié à la terre. La lame large et le troisième élément sont là pour votre sécurité. Si la prise fournie ne rentre pas dans votre prise murale, consultez un électricien pour faire remplacer la prise obsolète.

10. Protégez le cordon d'alimentation des passages ou des pincements, surtout au niveau des prises. Veillez à avoir accès aux points d'entrée/sortie et si possible ayez la prise près du périphérique pour plus de facilité.

11. Utilisez uniquement des périphériques/accessoires spécifiés par le fabricant.

12. Utilisez uniquement avec le chariot, stand, trépied, support ou table spécifiée par le fabricant ou vendue avec l'unité. Quand un chariot est utilisé, attention lorsque vous le déplacez à ne pas trébucher et vous blesser.

1. Débranchez l'unité si elle restera inutilisée pendant une longue période.

2. Faites appel à du personnel qualifié en cas de réparations nécessaires tel que pour une alimentation ou un cordon électrique endommagé, si un liquide a été renversé sur l'unité, si celle-ci a été exposée à la pluie ou la moisissure, si l'unité ne fonctionne pas normalement ou est tombée.

Conformité RoHS

Ce produit a été conçu et fabriqué en accord avec la Directive 2002/95/EC du Parlement européen et le Conseil de limitation de l'utilisation de certaines substances dangereuses au sein d'un équipement électrique ou électronique (Directive RoHS) et a pour but d'être conforme avec les valeurs de concentration maximale requises par le Comité d'Adaptation Européen (TAC) comme indiqué ci-dessous :

Substance	Concentration maximum demandée	Concentration réelle
Plomb (Pb) 0,1% < 0,1%
Cadmium (Cd) 0,01% < 0,01%
Chrome hexa valent ( Cr^+ ) 0,1% < 0,1%
Diphényles poly bromés (PBB) 0,1% < 0,1%
Éthers di phényliques poly bromés (PBDE) 0,1% < 0,1%

Certains composants des produits énoncés ci-dessous sont exemptés dans l'annexe des directives RoHS comme indiqué ci-dessous :

Exemples de composants exemptés :

1. Le plomb dans le verre des tubes cathodiques, tubes fluorescents et les parties électroniques en céramique (comme les composants piézoélectriques).
2. Le plomb dans les soudures à hautes températures (c'est-à-dire pour les alliages qui contiennent 85% ou plus en masse de plomb).
3. Le plomb contenu dans l'acier à hauteur de 0,35% de la masse, dans l'aluminium à hauteur de 0,4% de la masse et en tant qu'alliage de cuivre à hauteur de 4%.

Droit d'auteur

Copyright © ViewSonic® Corporation, 2012. Tous droits réservés.

Macintosh et Power Macintosh sont des marques commerciales enregistrées par Apple Inc.

Microsoft, Windows, Windows NT et le logo sont des marques commerciales enregistrées par Microsoft Corporation aux Etats-Unis et autres pays.

ViewSonic, le logo aux trois oiseaux, OnView, ViewMatch et ViewMeter sont des marques commerciales enregistrées par ViewSonic Corporation.

VESA est une marque commerciale enregistrée par Video Electronics Standards Association. DPMS et DDC sont des marques commerciales enregistrées par VESA.

PS/2, VGA et XGA sont des marques commerciales enregistrées par International Business Machines Corporation.

Avertissement : ViewSonic Corporation ne peut être tenue pour responsable des erreurs techniques ou éditoriales contenues dans ce guide ni des incidents ou dommages résultant de l'utilisation du manuel ni des performances ou utilisation du produit.

Afin de toujours s'améliorer, ViewSonic Corporation se garde le droit de changer les spécifications techniques sans avertissement. Les informations dans ce document peuvent changer sans avertissement.

Ce document ne peut ni totalement ni en partie être copié, reproduit ou transmis par aucun moyen ou pour aucune raison sans accord écrit préalable de ViewSonic Corporation.

Enregistrement du produit

Pour vos besoins futurs et pour recevoir des informations produit supplémentaires lorsqu'elles sont disponibles, vous pouvez enregistrer votre produit sur Internet à l'adresse suivante : www.viewsonic.com. Le CD-ROM ViewSonic® Wizard fournit aussi un formulaire d'enregistrement imprimable que vous pouvez nous envoyer par courrier ou Fax.

Pour vos archives

Nom du produit : PLED-W500

ViewSonic LED Projector

Numéro du modèle : VS14048

Numéro du document : PLED-W500_UG_FRN Rev. 1C 07-31-12

Numéro de série : ____

Date d'achat : ____

Elimination du produit en fin de vie

La lampe de ce produit contient du mercure qui peut représenter un danger pour vous et pour l'environnement. Veuillez faire attention et mettre le produit au rebut dans le respect des lois locales ou nationales en vigueur.

ViewSonic respecte l'environnement et fait des efforts allant dans le sens d'un environnement de travail et de vie écologiques. Merci d'oeuvrer aussi pour une informatique plus intelligente et plus écologique. Pour en savoir plus, veuillez visiter le site web de ViewSonic.

Etats-Unis et Canada: http://www.viewsonic.com/company/green/recycle-program/

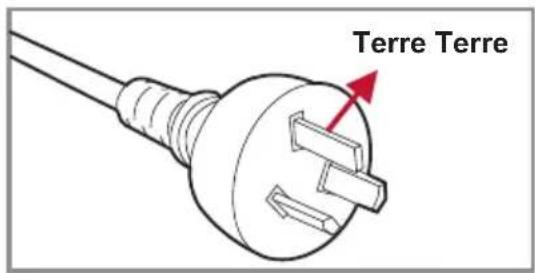

Notes sur le cordon d'alimentation

Le cordon d'alimentation doit être conforme aux normes du pas où vous utilisez votre projecteur. Merci de vérifier votre type de prise (courant alternatif) grâce aux dessins ci-dessous pour vous assurer que la bonne prise est utilisée. Si la prise fournie ne correspond pas à votre prise murale, merci de contacter votre revendeur. Ce projecteur est équipé d'une prise de terre en courant alternatif. Merci de vous assurer que la prise murale correspond à la prise de l'appareil. Ne sous-estimez pas la protection offerte par ce type de prise de terre. Nous vous recommandons d'utiliser une source vidéo utilisant aussi une prise de terre en courant alternatif pour éviter les interférences de signal dues aux fluctuations électriques.

Pour l'Australie et la Chine continentale Pour les États-Unis et le Canada

Pour l'Europe continentale Pour le Royaume-Uni

Table des matières

Introduction 7

Contenu du paquet 7

Aperçu du produit 8

Unité principale 8

Panneau de commandes 9

Connectique 10

Remote Control 11

Installation 12

Connexion à l'ordinateur de bureau/ordinateur portable 12

Connexion aux sources vidéo ...... 13

Connexion à multi-média Périphériques .... 14

Allumer/éteindre le projecteur .... 15

Mise sous tension du projecteur ..... 15

Éteindre le projecteur 16

Messages des témoins DEL ..... 16

Réglage de l'image projetée .... 17

Réglage de la hauteur du projecteur ... 17

Réglage du zoom et de la mise au point du projecteur .... 18

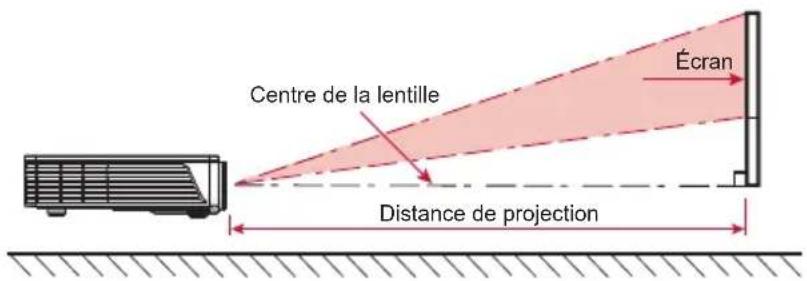

Réglage de la taille de l'image projetée .... 18

Commandes Utilis 19

Utiliser le panneau de contrôle ..... 19

Utiliser la télécommande 20

Menus d'affichage à l'écran 22

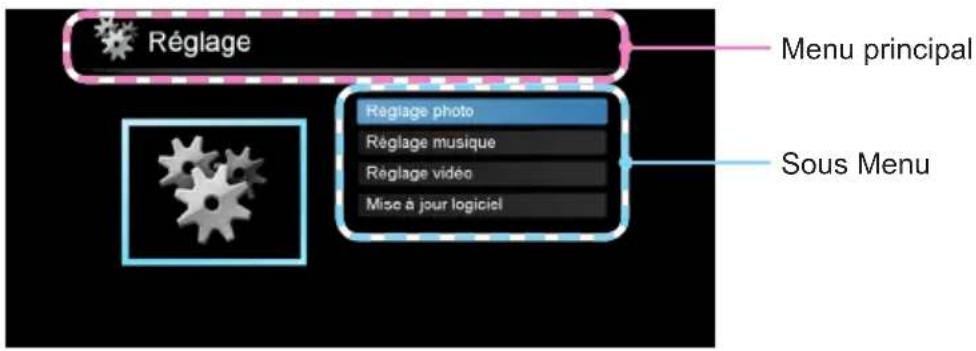

Comment utiliser 22

Structure 23

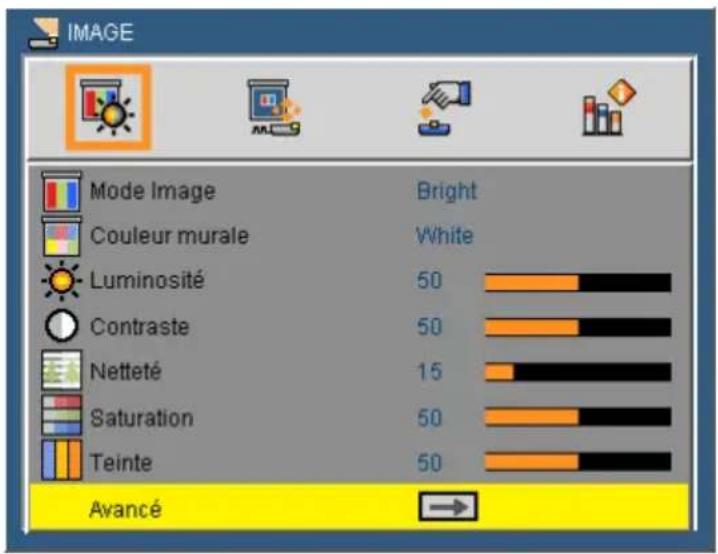

PICTURE 24

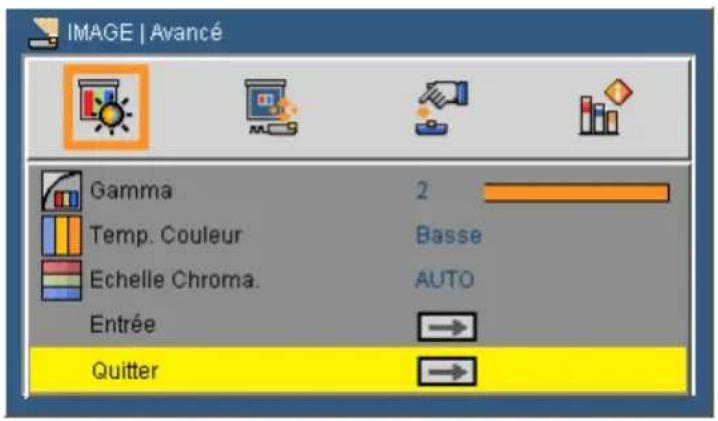

IMAGE | Avancé 26

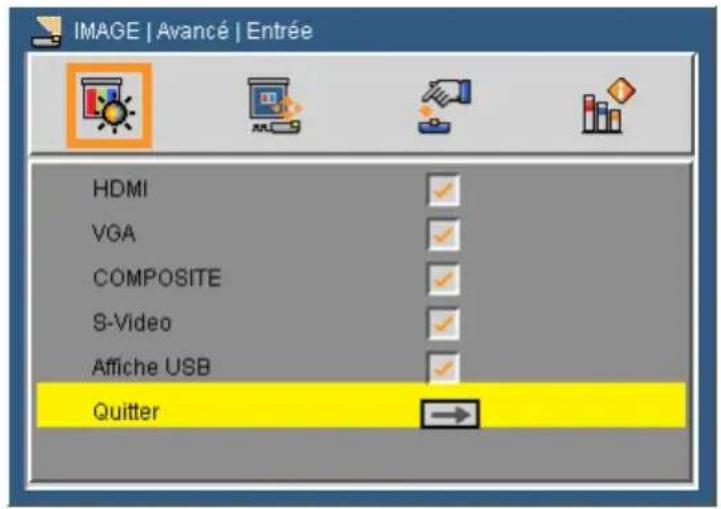

IMAGE | Avancé | Entrée ..... 27

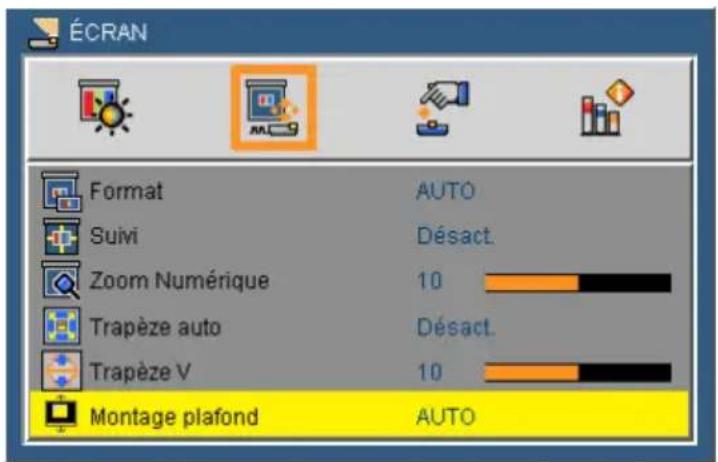

ÉCRAN 28

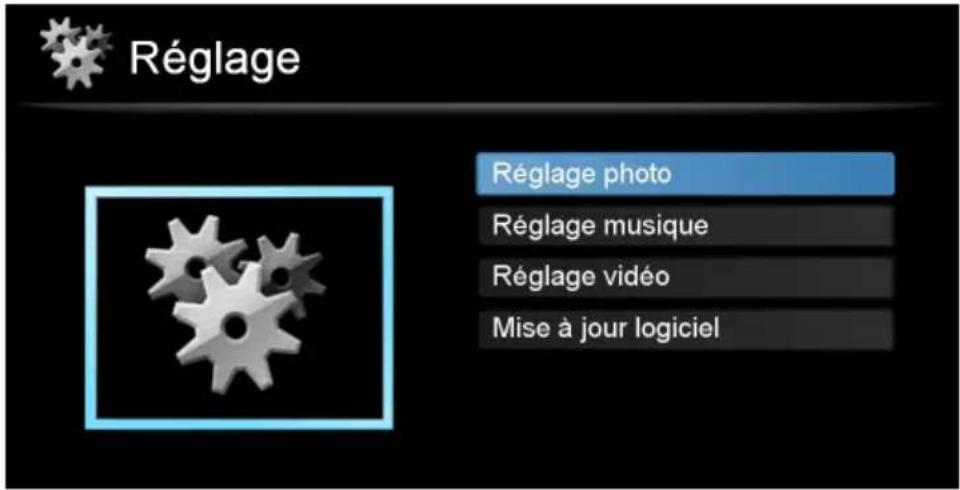

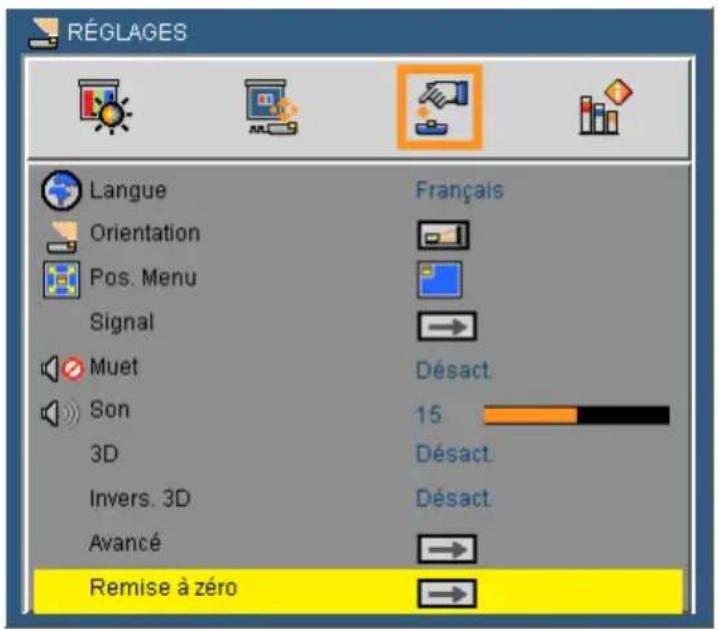

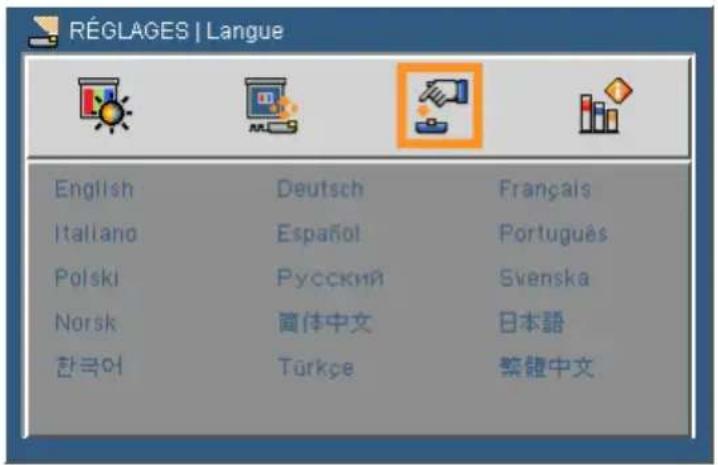

RÉGLAGES 29

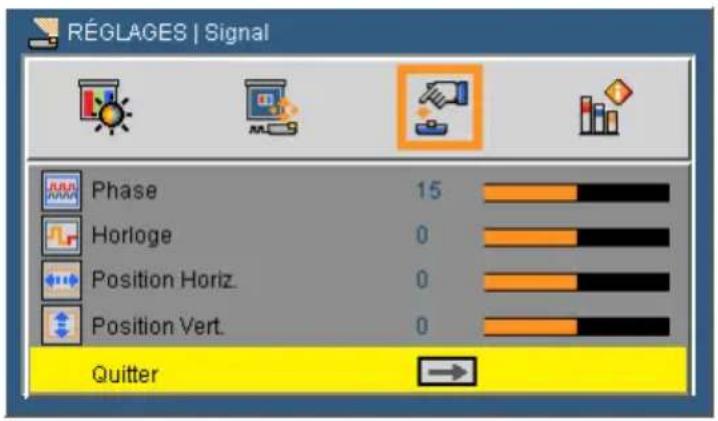

RÉGLAGES | Signal (RGB) ...... 31

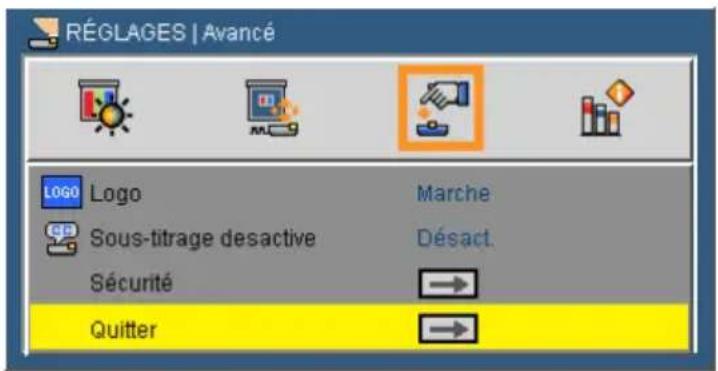

RÉGLAGES | Avancé ...... 32

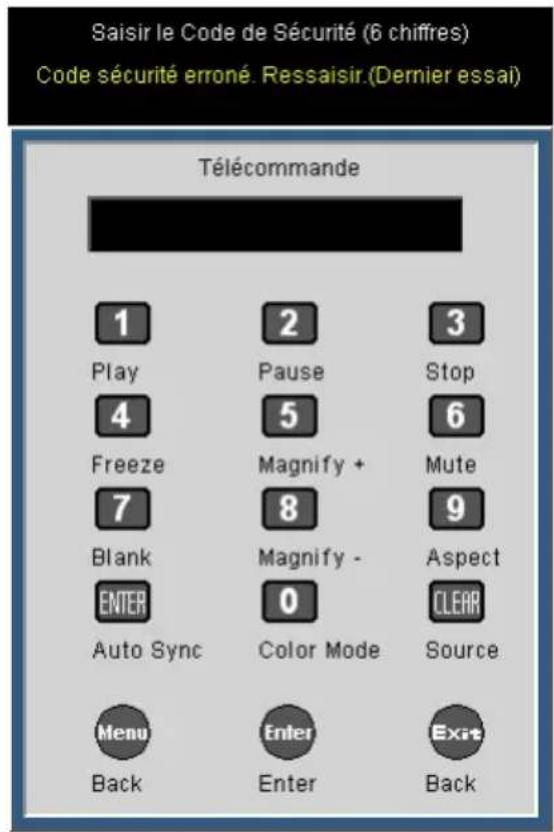

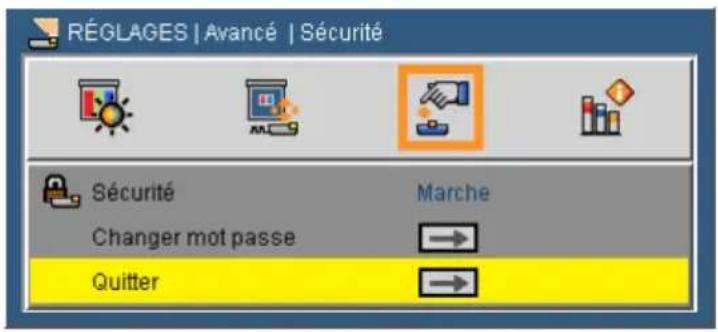

RÉGLAGES | Avancé | Sécurité ..... 33

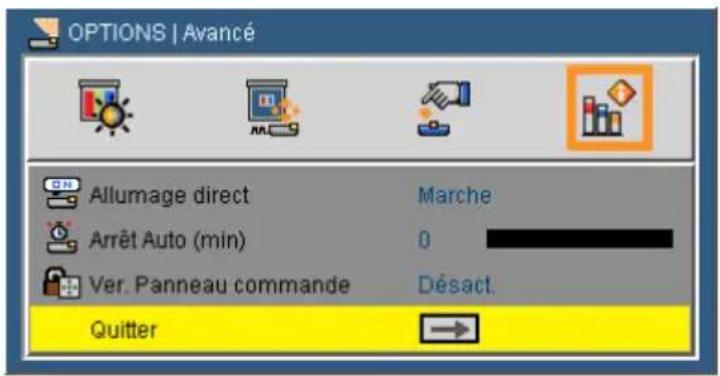

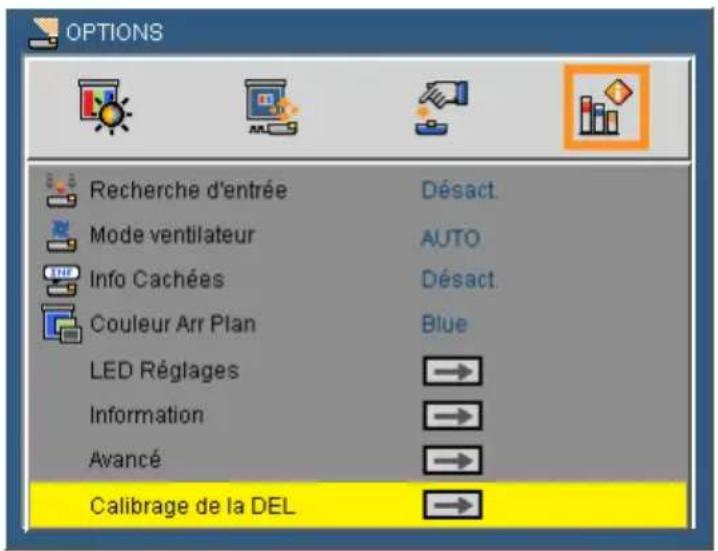

OPTIONS 35

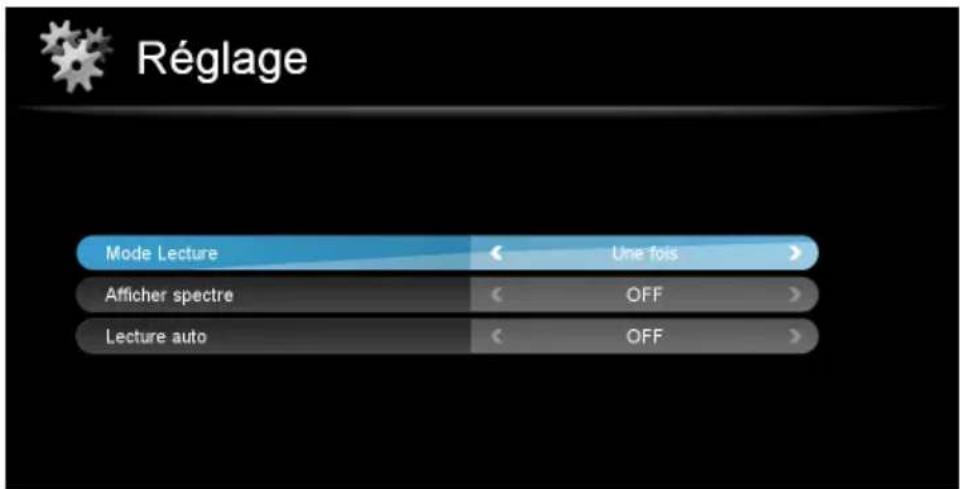

RÉGLAGES | Musique 44

REGLAGES | Vidéos .... 45

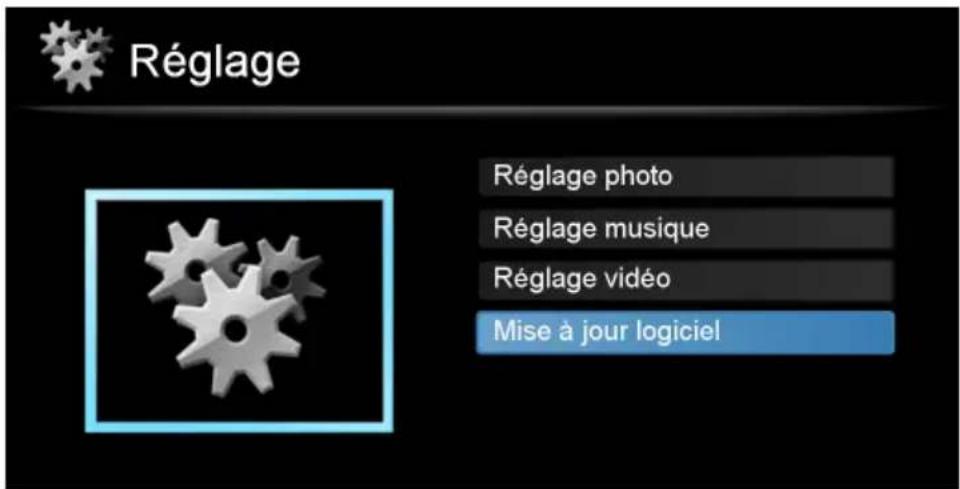

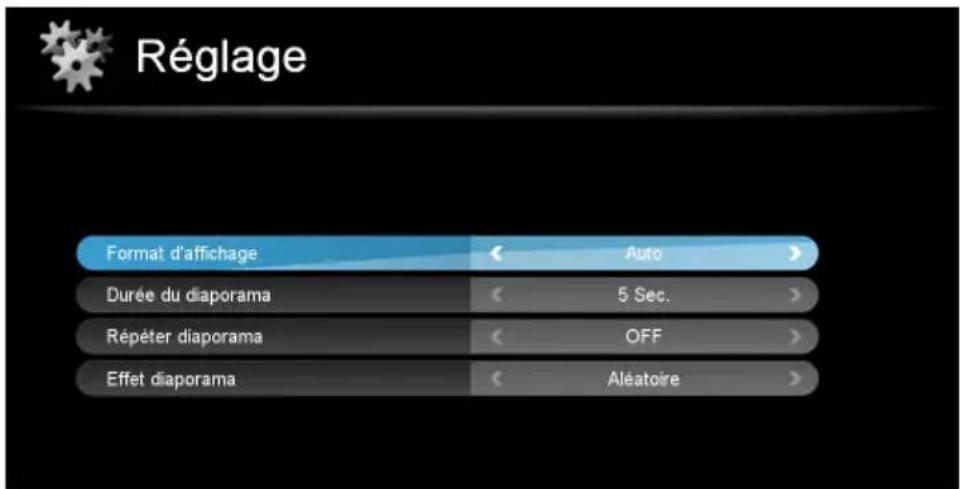

INSTALLATION | Mise à jour Firmware 46

Mémoire interne 47

Transfert de fichiers 47

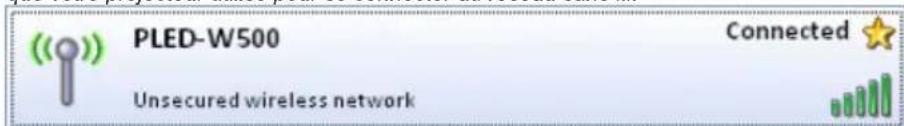

Projection grâce à la présentation sans fil 48

Projection avec MobiShow 49

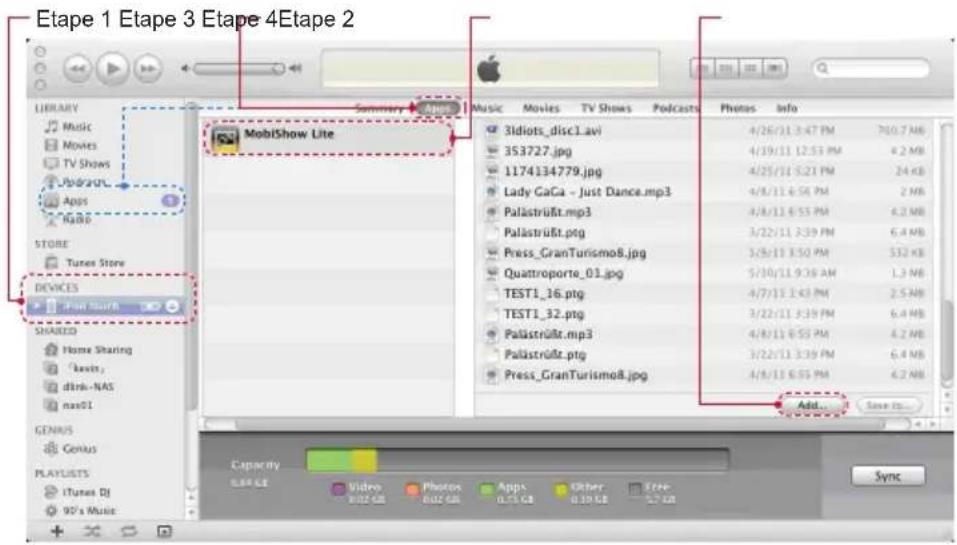

Utilitaire MobiShow pour iPhone ..... 49

Utilitaire MobiShow pour Android ..... 50

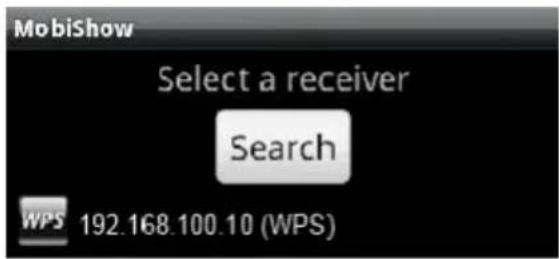

Utilisation de MobiShow .... 50

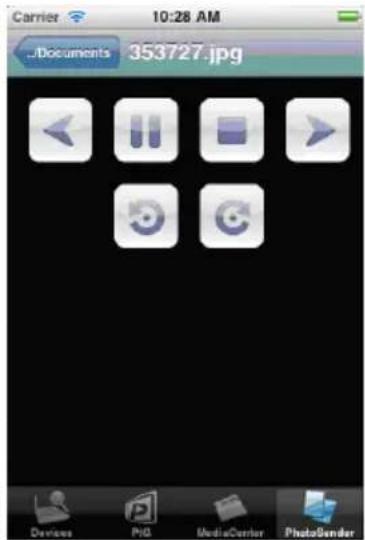

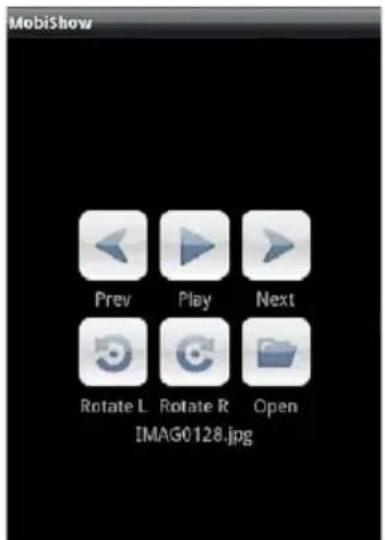

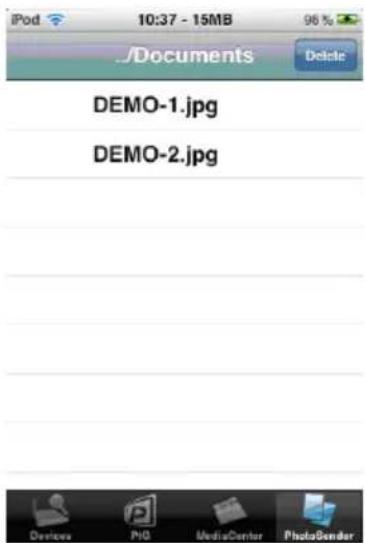

MobiShow | Photo Viewer (Visionneuse) 51

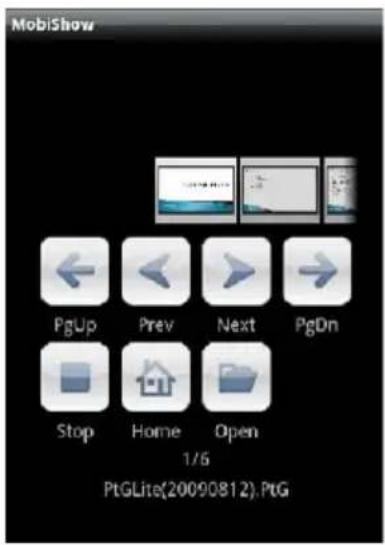

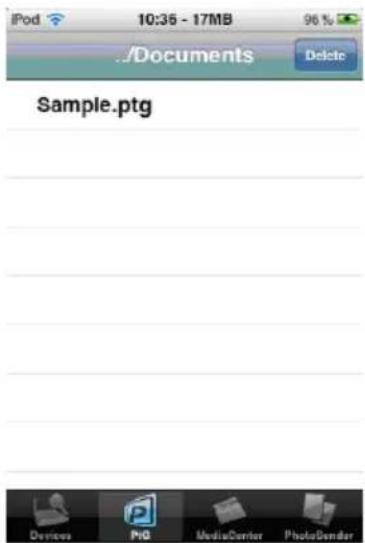

MobiShow | PtG2 52

Utilisation du convertisseur PtG2 ..... 53

Annexes 54

Dépannage 54

Problèmes d'image 54

Problèmes projecteur .... 57

Problèmes multimédia .... 57

Messages de l'écran .... 58

Picsel gère les langues, encodages et polices. 59

Modes de compatibilité 64

Format multimédia supportés ...... 68

Installation au plafond 70

Spécifications 71

Introduction

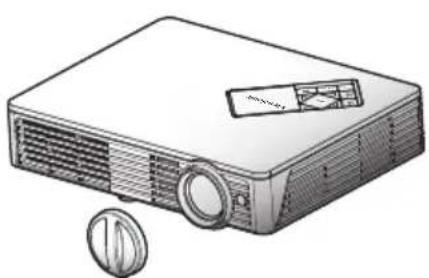

Contenu du paquet

Déballez et inspectez le contenu du carton pour vous assurer que toutes les parties listées ci-dessous sont présentes. Si quelque chose manque, merci de contacter notre service Client.

Projecteur et cache pour lentille Télécommande

2 piles AAA (pour la télécommande)

Cordon d'alimentation

• Guide Utilisateur (DVD)
- Carte de démarrage rapide
- Carte de garantie

En raison des différences entre les applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

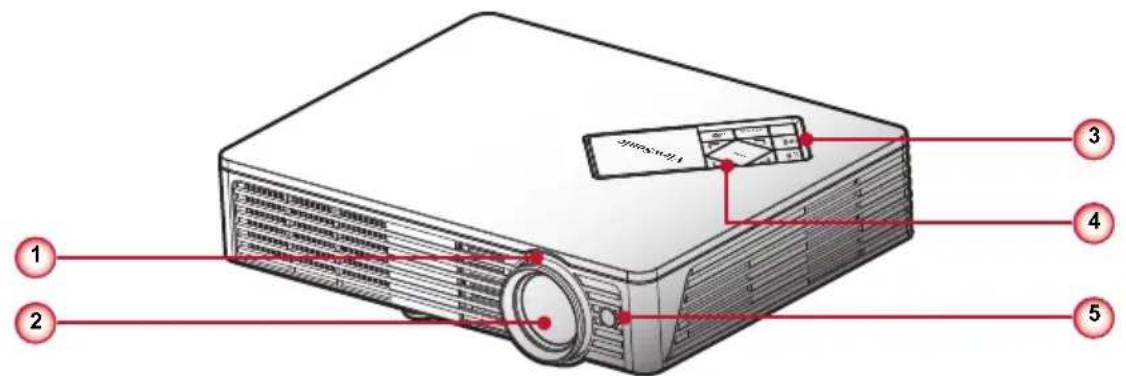

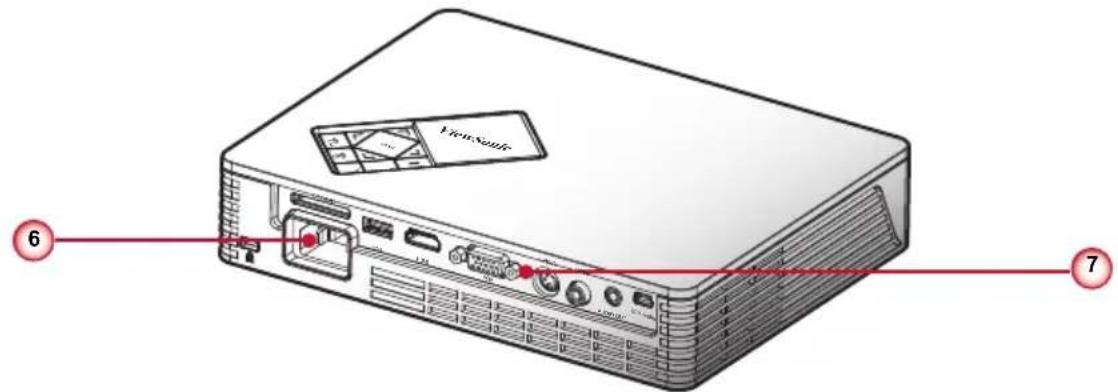

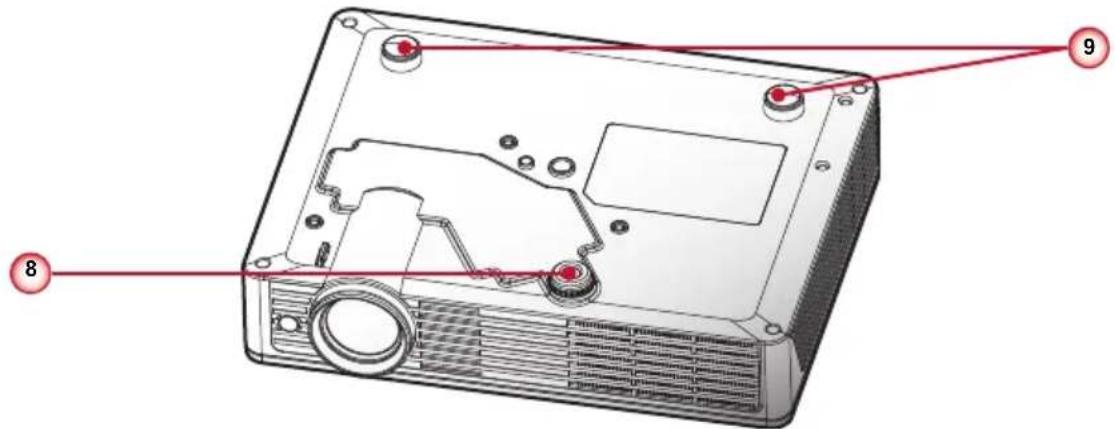

Aperçu du produit Unité principale

1 2 3 4 5

(Face)

ViewSoulc 6 7

(Arrière)

1. Bague de réglage de la focale
2. Objectif
3. Bouton d'alimentation / Témoins DEL
4. Panneau de commandes

5. Récepteurs IR

6. Prise d'alimentation

7. Connections Entrée / Sortie
8. Pied ajustable
9. Pieds en caoutchouc

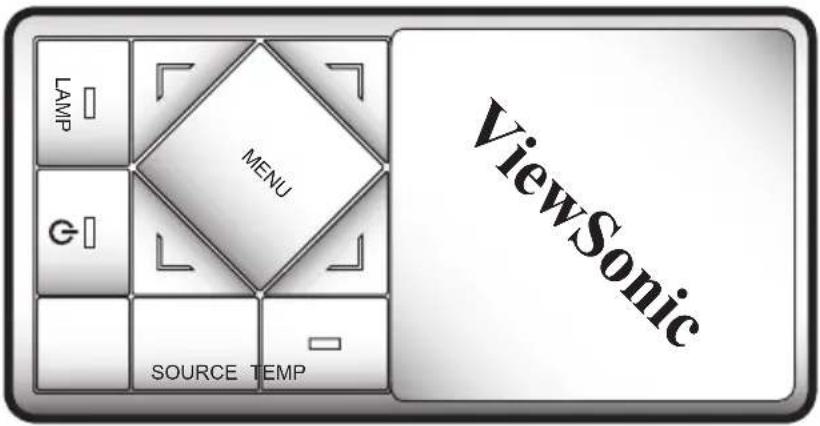

Panneau de commandes

LAMP MENU G SOURCE TEMP ViewSonic 1 2 4 63 5

1. Lampe DEL
2. ⏻ / Témoin DEL d'alimentation
3. Quatre touches de sélection directionnelles
4. Source
5. Menu
6. DEL de la température

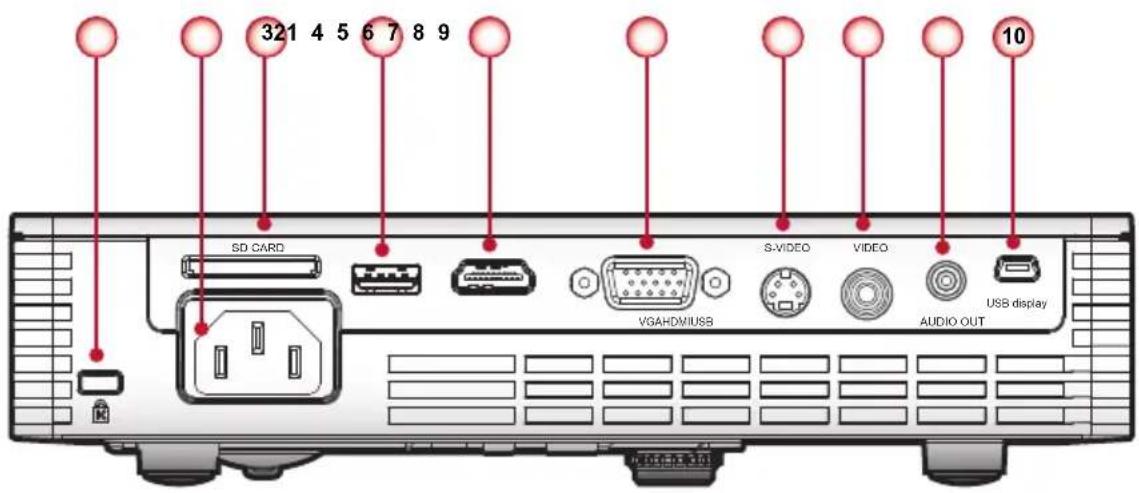

Connectique

321 4 5 6 7 8 9 SD CARD VGAHDMIUSB S-VIDEO VIDEO AUDIO OUT USB display 10

1. Port de verrouillage Kensington™
2. Prise d'alimentation
3. Lecteur carte SD
4. Connecteur USB
5. Connecteur HDMI
6. Connecteur VGA (signale analogique PC / HDTV / composant vidéo)
7. Connecteur S-Vidéo
8. Connecteur entrée vidéo composite
9. Connecteur Sortie Audio
10. Connecteur mini USB

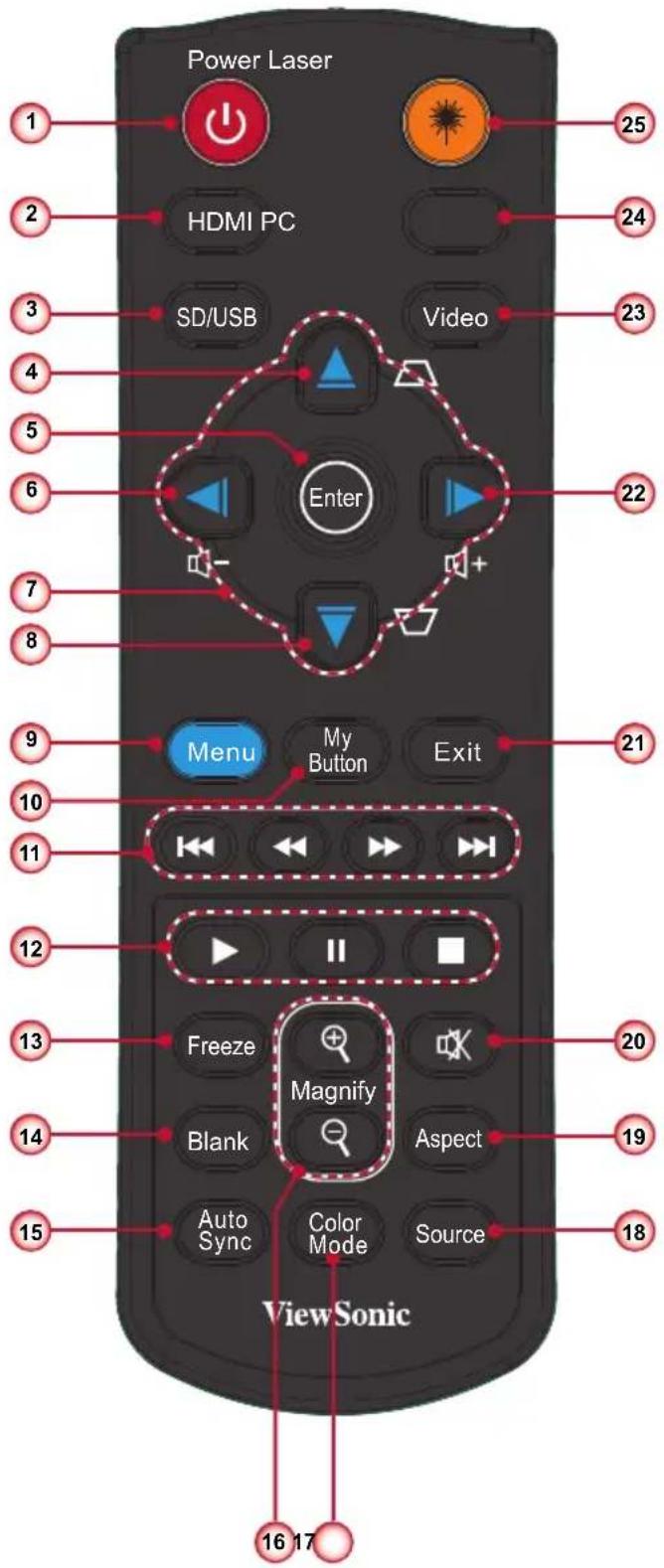

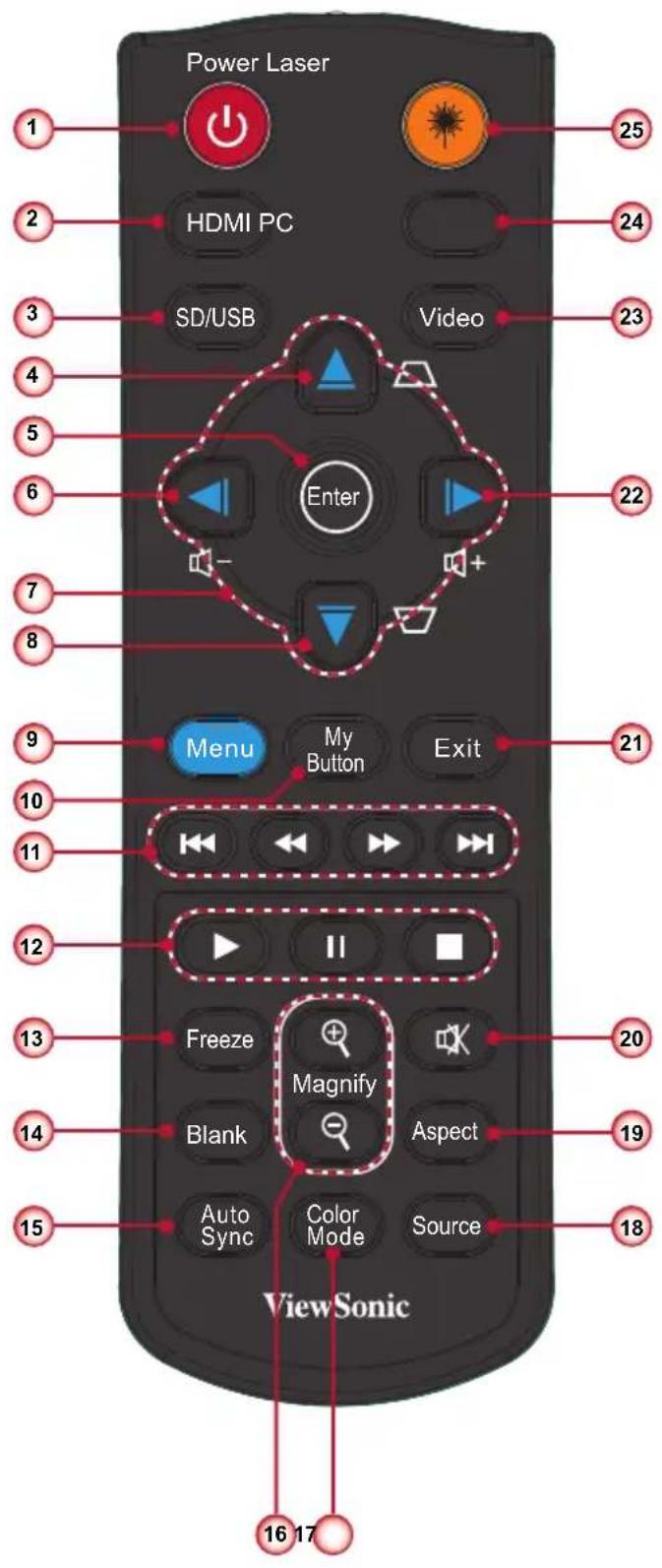

Remote Control

Power Laser HDMI PC SD/USB Video Enter Menu My Button Exit ViewSonic Freeze Magnify Blank Aspect Auto Sync Color Mode Source 16 17 25 24 23 22 21 20 19 18

1. Marche ⏻

2. HDMI

3. SD/USB

4. Trapèze △

5. Entrer

6. Volume -

7. Touches directionnelles

8. Trapèze ▽

9. Menu

10. Mon bouton

11. Précédent/Rembobiner/Avance rapide/Suivant

12. Lecture/Pause/Stop

13. Arrêt sur image

14. Vide

15. Synchronisation Auto.

16. Agrandir +/-

17. Mode couleur

18. Source

19. Aspect

20. Muet

21. Sortie

22. Volume +

23. Vidéo

24. PC

25. Laser

Installation

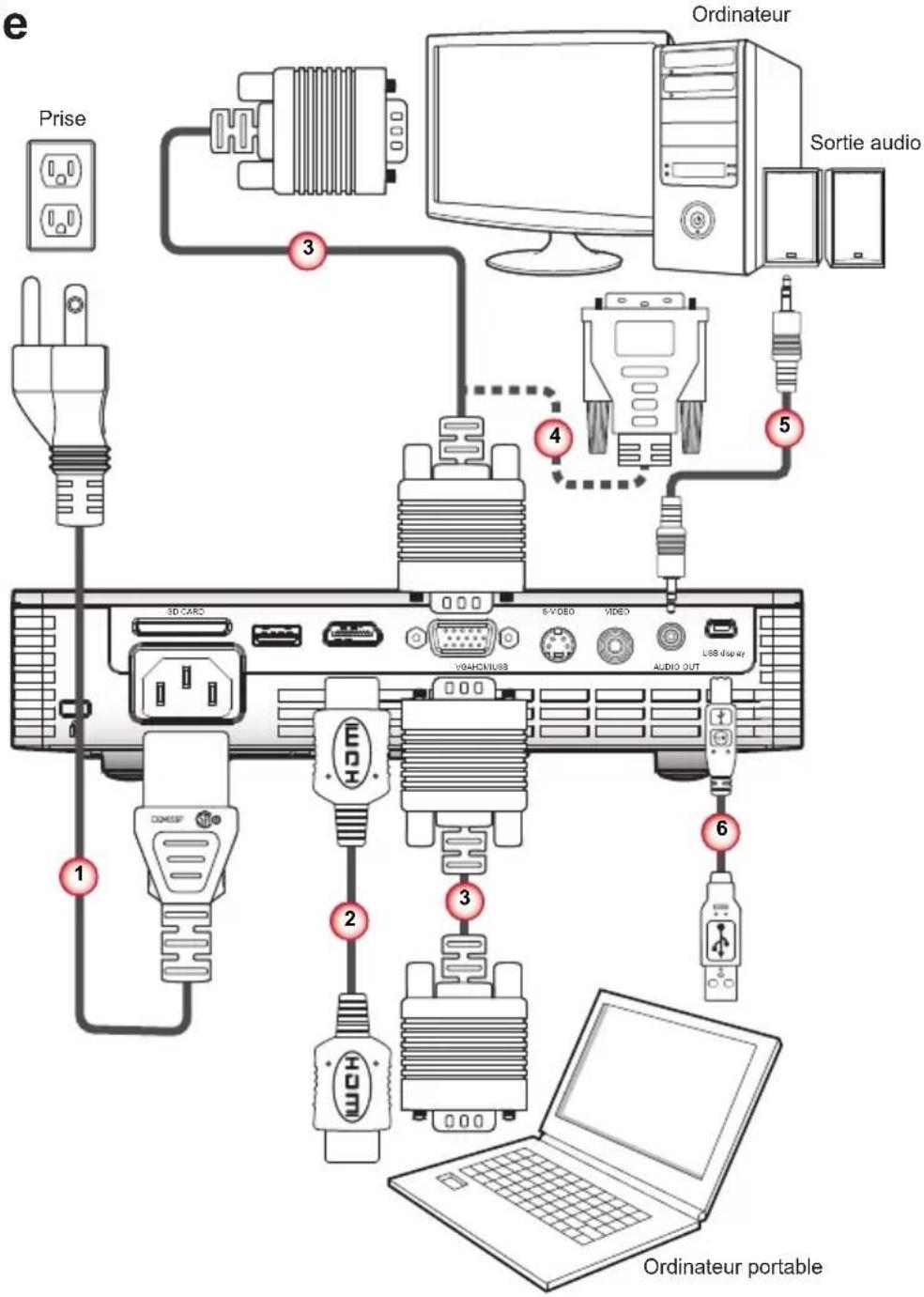

Connexion à l'ordinateur de bureau/ordinateur portable Ordinateur

e Prise 3 Ordinateur Sortie audio 4 5 3D CARD 6 VIDEO VIDEO USB display AUDIO OUT 2 3 6 ORDINATEUR PORTABLE LPG VGAHCNUSB VGAHCNUSB LOGIS COMSP ORDINATEUR PORTABLE

1. Cordon d'alimentation
2. Câble HDMI *

3. Câble VGA

4. Câble VGA vers DVI-A *

5. Câble Audio *
6. Câble USB * (Type Mini B vers type A)

En raison des différences entre les applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.
* Accessoire optionnel

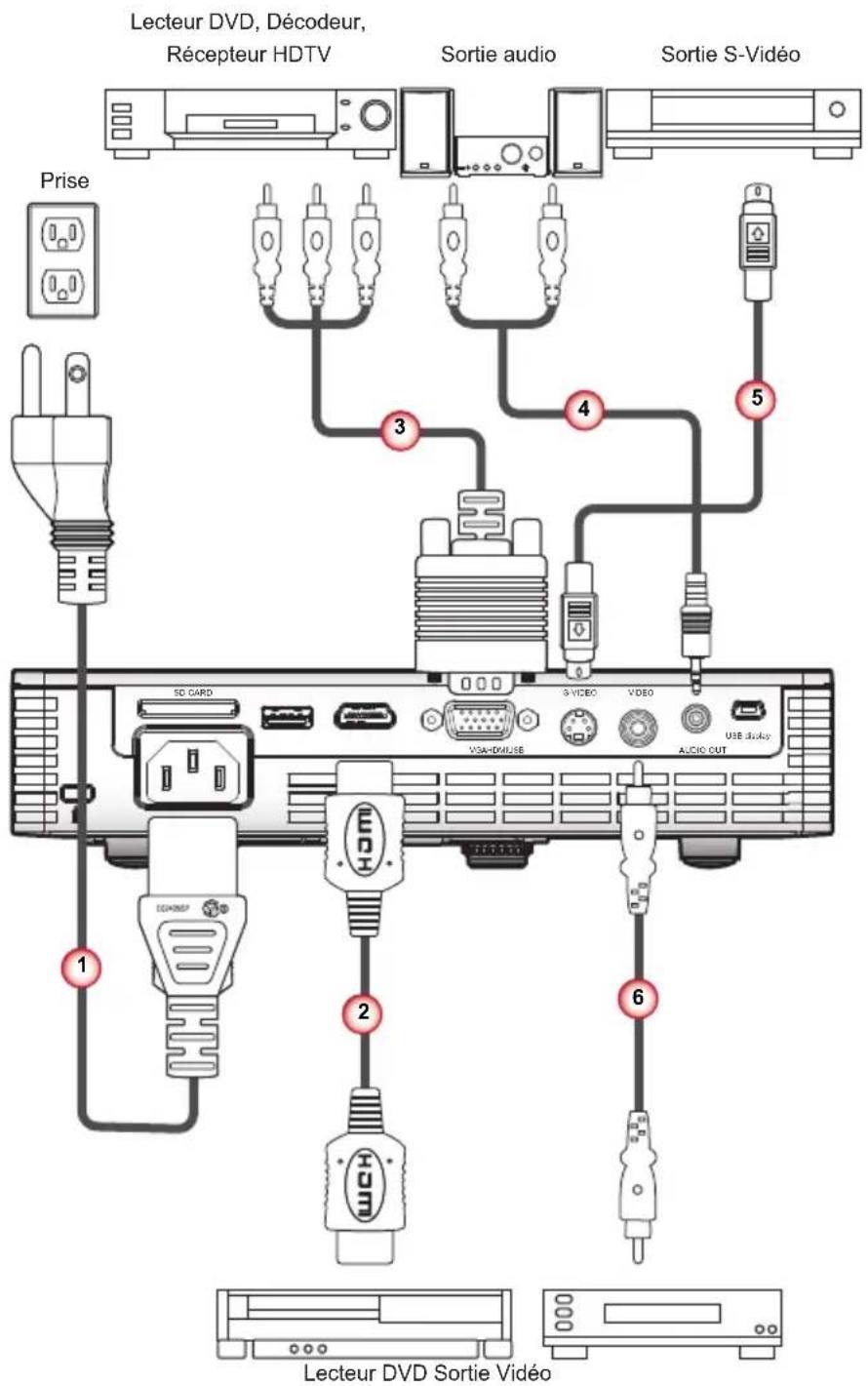

Connexion aux sources vidéo

Lecteur DVD, Décodeur, Récepteur HDTV Sortie audio Sortie S-Vidéo Prise 3 4 5 SD CARD VGA-DAHUISE S VIDEO VIDEO USB Audio ALCIO OUT 1 2 6 LECTEUR Lecteur DVD Sortie Vidéo

1. Cordon d'alimentation
2. Câble HDMI *

3. Câble VGA vers HDTV (RCA) *

4. Câble Audio *

5. Câble S-Vidéo *
6. Câble vidéo composite *

En raison des différences entre les applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

* Accessoire optionnel

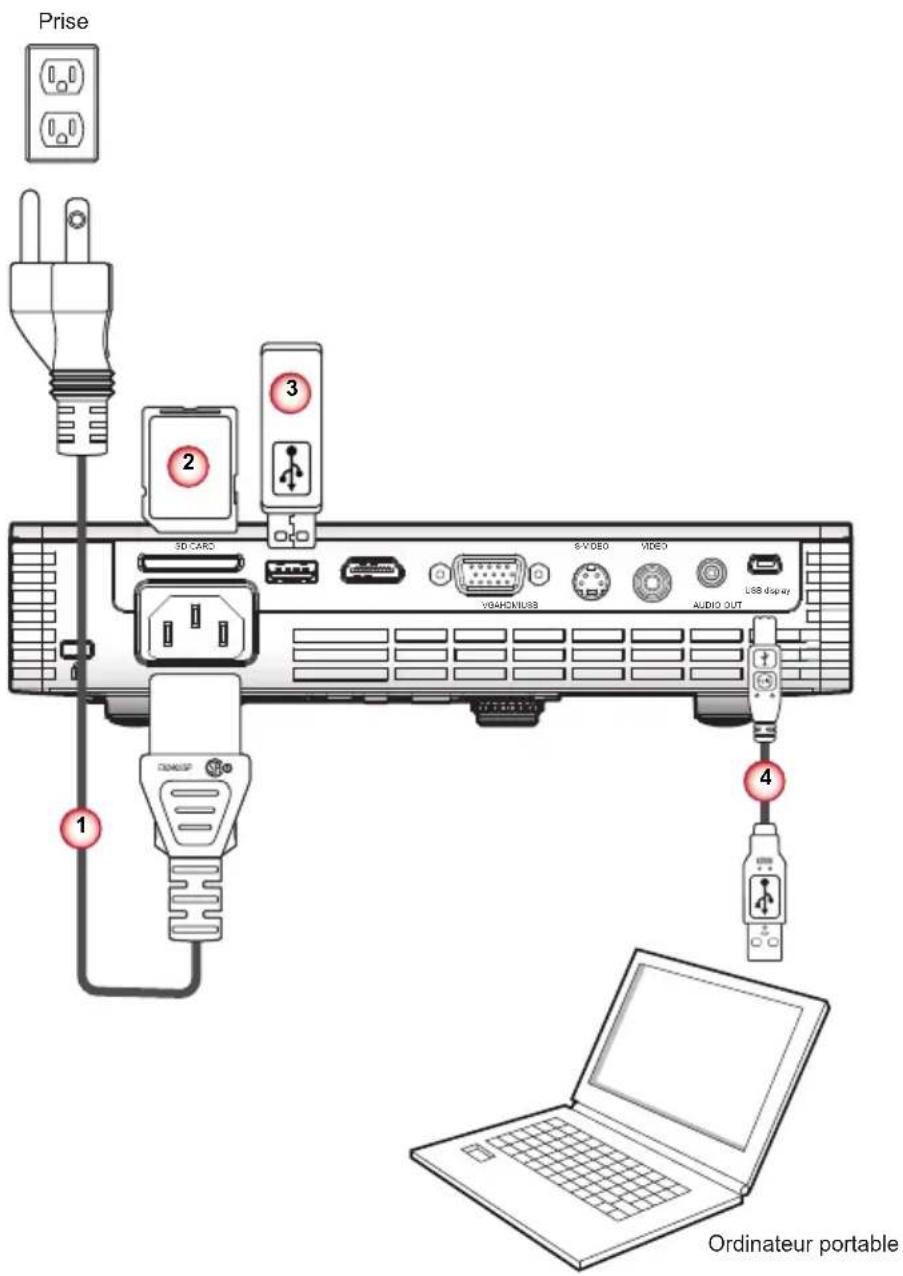

Connexion à multi-média Périphériques

Prise 2 3 SD CARD V64H01/USB S-VIDEO VIDEO AUDIO OUT LED display 1 4 ORDINATEUR PORTABLE

1. Cordon d'alimentation

2. Carte SD *

3. Stockage USB *

4. Câble USB * (Type Mini B vers type A)

En raison des différences entre les applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.
* Accessoire optionnel

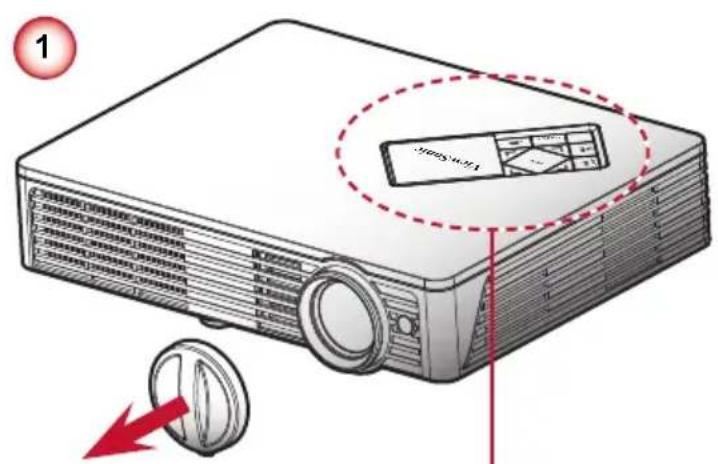

Allumer/éteindre le projecteur Mise sous tension du projecteur

1. Retirez le protège-objectif. ①
2. Connectez de manière sécurisée le cordon d'alimentation et le câble de signal. Une fois connecté, le témoin DEL d'alimentation va devenir rouge.
3. Allumez la lampe en pressant le bouton « ⏻ » sur le panneau de contrôle ou sur la télécommande. Le témoin DEL d'alimentation va devenir bleu. ②
4. Allumez la source désirée pour l'affichage à l'écran (ordinateur, portable, lecteur vidéo, etc.). Le projecteur détectera automatiquement la source et l'affichera à l'écran.
5. Si vous connectez des sources multiples en même temps, pressez le bouton « Source » sur la télécommande pour changer d'entrée.

Éteindre le projecteur

1. Appuyez sur le bouton « ⏻ du panneau de contrôle pour éteindre le projecteur. Le message suivant sera affiché à l’écran. Pressez de nouveau le bouton « ⏻ pour confirmer.

Mise hors tension? Pressez de nouveau M&A

1. Le témoin DEL d'alimentation va devenir rouge et clignotera rapidement après l'arrêt du projecteur. Les ventilateurs continueront de tourner pendant environ 30 secondes pour s'assurer un bon refroidissement du système.
2. Une fois que le système est refroidi, le témoin DEL d'alimentation s'arrêtera de clignoter et restera rouge pour indiquer le mode veille.
3. Vous pouvez à présent débrancher le cordon d'alimentation.

Messages des témoins DEL

Message	DEL Lampe (rouge)	DEL Lampe (rouge)	DEL TEMP (rouge)	DEL Alimentation (bleue)
Branché sur le secteur	Flash ON vers OFF 100ms	Flash ON vers OFF 100ms	Flash ON vers OFF 100ms	-
Veille -- ON -
Bouton d'alimentation ON --- ON
Refroidissement en cours --			Flash de 0,5 seconde H (ON), flash de 0,5 seconde L (OFF)	-
Bouton d'alimentation OFF Refroidissement achevé, mode Veille.	-- ON -
Logiciel téléchargé ON ON ON -

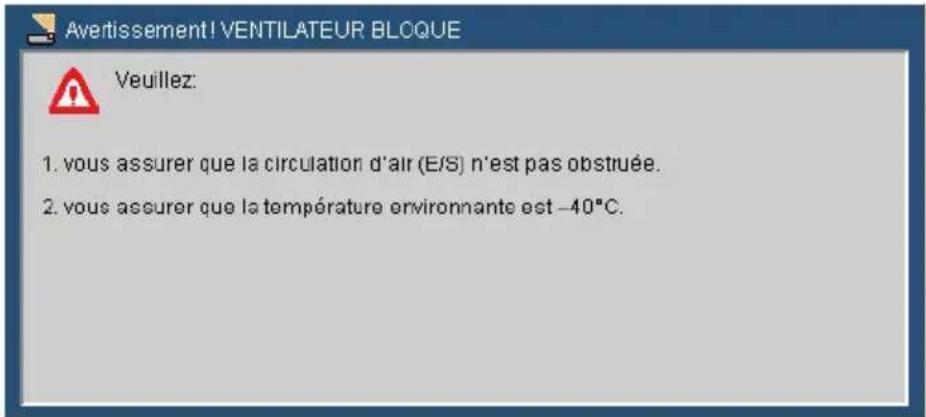

Erreur thermique, l'OSD indiquant comme écrit ci-dessous :1. Vérifiez que les entrées et sorties d'air ne sont pas bloqués.2. Vérifiez que l'environnement de fonctionnement est en dessous de 40 degrés Celsius.	- ON - ON

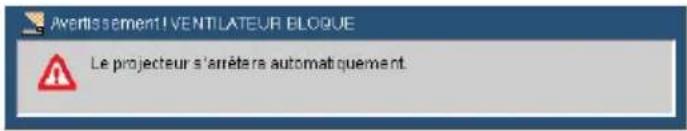

Erreur ventilateur, l'OSD indiquant comme écrit ci-dessous :Le projecteur va s'arrêter automatiquement.	-	Flash de 0,5 seconde H (ON), flash de 0,5 seconde L (OFF)	-	ON
Erreur lampe (DEL, pilote DEL, capteur lumineux)	ON -- ON

Réglage de l'image projetée

Réglage de la hauteur du projecteur

Le projecteur est équipé d'un pied élévateur pour régler la hauteur de l'image.

• Pour élever l'image :

Utilisez la vis du pied ajustable pour élever le projecteur à l'angle désiré et ajuter finement ce dernier. ①

• Pour descendre l'image :

Utilisez la vis du pied ajustable pour descendre le projecteur à l'angle désiré et ajuter finement ce dernier. ②

Réglage du zoom et de la mise au point du projecteur

Pour régler la mise au point de l'image, faites pivoter la bague de mise au point jusqu'à ce que l'image soit nette.

Bague de réglage de la focale

Réglage de la taille de l'image projetée

Merci de vous référez aux graphiques et tableaux ci-dessous pour déterminer la taille de l'écran et la distance de projection.

- Ajuster la position verticale de l'image

Centre de la lentille Écran Distance de projection

■ Distance de projection (m) = 1,4 x taille d'écran (m) x 0,848 Ex.: Distance de projection (0,9m)=1,4 x taille d'écran (0,76) x 0,848 La tolérance est d'environ 5%

Projection Distance Taille de l'écran (16:10)
Pouce m Inch m
35,4 0,9 30 0,76
39,4 1,0 33 0,84
47,2 1,2 40 1,02
51,2 1,3 43 1,09
63 1,6 53 1,35
74,8 1,9 63 1,60
86,6 2,2 73 1,85
94,5 2,4 80 2,03

■ Ce tableau est à but informatif seulement :

Commandes Utilis

Utiliser le panneau de contrôle

LAMP G1 MENU SOURCE TEMP ViewSonic

Nom	Description
Marche ⏻	Allume/éteint le projecteur.
Menu Démarre l'affichage sur l'écran (OSD).
Source Sélectionne un signal d'entrée.
Quatre touches de sélection directionnelles	Utilisez ▲▼◄► pour choisir des éléments ou effectuer les réglages pour votre sélection.
DEL de la lampe Indique l'état de la lampe du projecteur.
Power DEL Affiche l'état du projecteur.
DEL de la température	Indique l'état de la température du projecteur.

Utiliser la télécommande

Power Laser HDMI PC SD/USB Video Enter Menu My Button Exit ViewSonic Freeze Magnify Blank Aspect Auto Sync Color Mode Source 16 17 25 24 23 22 21 20 19 18

Nom		Description
1	Marche ⏻	Allume/éteint le projecteur.
2 HDMI Pour sélectionner la source HDMI.
3 SD/USB Pour sélectionner la source SD/USB.
4 Trapèze △		Pour ajuster la distorsion de l'image causée par l'inclinaison du projecteur.
5 Entrer Pour confirmer votre sélection.
6 Volume - Diminue le niveau sonore.
7	Four Directional Select Keys	Utilisez ▲▼◀▶ pour sélectionner un élément ou ajuster votre sélection.
8 Trapèze ▽		Pour ajuster la distorsion de l'image causée par l'inclinaison du projecteur.
9 Menu Démarre l'affichage sur l'écran (OSD).
10 Mon bouton Raccourci personnalisable par l'utilisateur.
11	Précédent/Rem-bobiner/Avance rapide/Suivant	Pour contrôler un fichier multimédia : précédent, rem-bobinage, avance rapide et suivant.
12 Lecture/Pause/Stop		Pour contrôler un fichier multimédia : jouer, pause, arrêter.
13 Arrêt sur image Arrêt sur image. Pressez à nouveau pour déverrouiller.
14 Vide Cache l'image à l'écran.
15	Synchronisation Auto.	Synchronise automatiquement le projecteur avec la source.
16 Agrandir +/- Agrandit ou diminue la taille de l'image projetée.
17 Mode couleur		Sélectionnez le mode de couleur : Bright, Film PC, Picture et Utilisateur.
18 Source Sélectionne un signal d'entrée.
19 Aspect Permet de définir le ratio d'affichage.
20 Muet Active/désactive le son.
21 Sortie Quitte la page courante ou ferme l'OSD.
22 Volume + Augmente le volume sonore.
23 Vidéo Sélectionne une source composite/S-Vidéo.
24 PC Sélectionne la source PC.
25 Laser Pour utiliser le pointeur laser.

Menus d'affichage à l'écran

Le projecteur possède des menus d'affichage à l'écran qui vous permettent d'effectuer des réglages d'image et de modifier toute une gamme de paramètres. Le projecteur détectera automatiquement la source.

Comment utiliser

1. Pour ouvrir le menu OSD, pressez le bouton « Menu » sur la Télécommande ou le panneau de contrôle.
2. Quand l'OSD est affiché, utilisez les boutons ◀▶ pour sélectionnez n'importe quel objet dans le menu principal. Une fois avoir sélectionné, une page particulière, pressez le bouton ▼ pour entrer dans le sous menu.
3. Utilisez les boutons ▲▼ pour sélectionner l'élément voulu et ajuster les paramètres avec les boutons ◀▶.
4. Si le paramètre a une ➞ icône, vous pouvez presser le bouton ▶ pour entrer dans un autre sous menu. Pressez le bouton « Menu » pour fermer le sous menu après réglage.
5. Après avoir ajuster les paramètres, pressez le bouton « Menu » pour revenir au menu principal.
6. Pour sortir, pressez le bouton « Menu » une dernière fois. Le menu OSD sera fermé et le projecteur sauvegardera automatiquement les nouveaux paramètres.

IMAGE Mode Image Couleur mural Luminosité Contraste Netteté Saturation Teinte Avancé Bright White 50 50 15 50 50 →

Menu principal Sous-menu Réglages

Structure

Menu principal	Sous Menu	Réglages
IMAGE	Mode Image Bright / PC / Film / Picture / Utilisateur1
	Couleur murale White / Light Yellow / Light Blue / Pink / Dark Green
	Luminosité 0~100
	Contraste 0~100
	Netteté 0~31
	Saturation 0~100
	Teinte 0~100
	Avancé Gamma 0 / 1 / 2
		Temp. Couleur Basse / Médium / Haut
		Echelle Chroma. AUTO / RGB / YUV
		Entrée HDMI / VGA / COMPOSITE / S-Video / Affiche USB / Quitter
		Quitter
ÉCRAN	Format AUTO / 4:3 / 16:9 / 16:10
	Suivi Désact. / Marche
	Zoom Numérique -5~25 (80%~200%)
	Trapèze auto Désact. / Marche
	Trapèze V	-40~40
	Montage plafond	AUTO /
RÉGLAGES	Langue	English / Deutsch / Français / Italiano / Español / Português / Polski / Русский / Svenska / Norsk / 简体中文 / 日本語 / 한국어 / Türkçe / 繁體中文
	Orientation
	Pos. Menu
	Signal	Phase 0~31
		Horloge -5~5
		Position Horiz. -10~10
		Position Vert. -10~10
		Quitter
	Muet
	Son
	3D
	Invers. 3D Désact. / Marche
	Avancé Logo	Marche / Désact.
		Sous-titrage desactive Désact. / CC1 / CC2 / CC3 / CC4
		Sécurité
		Quitter
	Remise à zéro
RÉGLAGES | Avancé	Sécurité	Non / Oui
		Sécurité Désact. / Marche
		Changer mot passe
		Quitter
OPTIONS	Recherche d'entrée
	Mode ventilateur
	Info Cachées Désact. / Marche
	Couleur Arr Plan
	LED Réglages	Heures d'utilis. Lampe
		Mode Éco Désact. / Marche
		Effacer heures lampe
		Quitter

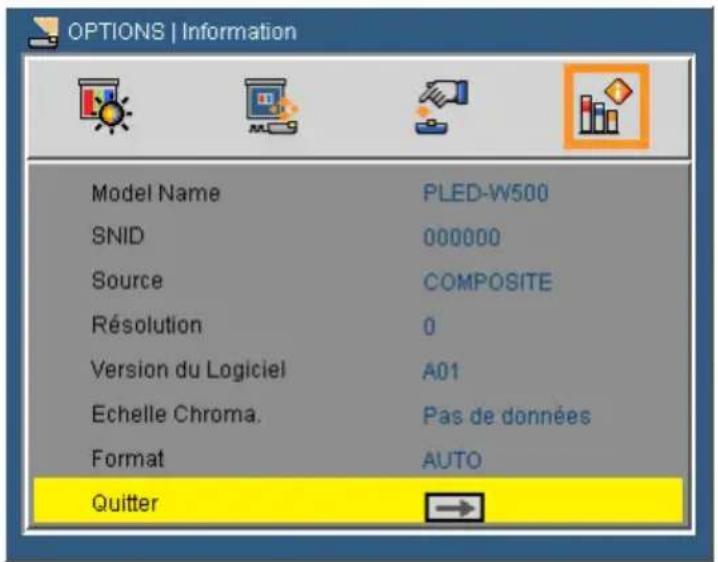

	Informations
	Avancé Allumage direct	Désact. / Marche
		Arrêt Auto (min) 0~180
		Ver. Panneau commande Désact. / Marche
		Quitter
	Calibrage de la DEL


IMAGE Mode Image Couleur murale Luminosité Contraste Netteté Saturation Teinte Avancé Bright White 50 50 15 50 50

Mode Image

Il y a de nombreux paramètres d'usine optimisés pour des types d'images en particulier. Utilisez les boutons ◀ ou ▶ pour sélectionner un élément.

Bright : Luminosité maximale depuis l'entrée PC.
▶ PC : pour ordinateur ou portable.
▶ Film: Pour le home cinéma.
▶ Picture : pour les photographies.
▶ Utilisateur : paramètres définis par l'Utilisateur.

Couleur murale

Utilisez cette fonction pour choisir une couleur en fonction du mur. Cela compensera les déviations de couleurs dues à la couleur du mur et affichera le bon ton d'image.

Luminosité

Règle la luminosité de l'image.

Appuyez sur le bouton pour assombrir l'image ◀.
▶ Pressez le bouton ▶ pour éclaircir l'image.

Contraste

Le contraste contrôle le degré de différence entre les parties les plus lumineuses et sombres de l'image. Ajuster le contraste change la quantité de blanc et noir de l'image.

▶ Pressez le bouton ◀ pour diminuer le contraste.
▶ Pressez le bouton ▶ pour augmenter le contraste.

Netteté

Règle la netteté de l'image.

▶ Pressez le bouton ◀ pour diminuer la netteté.
▶ Pressez le bouton ▶ pour augmenter la netteté.

Saturation

Règle une image vidéo depuis le noir et blanc jusqu'à des couleurs pleinement saturées.

▶ Pressez le bouton ◀ pour diminuer la saturation de l'image.
▶ Pressez le bouton ▶ pour augmenter la saturation de l'image.

Teinte

Règle la balance des couleurs du rouge et du vert.

▶ Pressez le bouton ◀ pour diminuer la quantité de vert dans l'image.
▶ Pressez le bouton ▶ pour augmenter la quantité de rouge dans l'image.

■ Les fonctions « Netteté », « Saturation » et « Teinte » sont disponibles uniquement dans le mode Vidéo.

Avancé

Rendez-vous en page 26.

IMAGE | Avancé

IMAGE | Avancé Gamma 2 Temp. Couleur Basse Echelle Chroma. AUTO Entrée → Quitter →

Gamma

Affecte l'affichage des paysages sombres. Avec une valeur gamma élevée, les paysages sombres auront l'air plus lumineux.

Temp. Couleur

Pour choisir une matrice de couleurs appropriée : AUTO, RBG ou YUV.

Entrée

Rendez-vous en page 27.

IMAGE | Avancé | Entrée

Utilisez cette option pour activer/désactiver des entrées sources. Pressez le bouton ▶ pour entrer dans le sous menu et choisir la source requise. Appuyez sur le bouton « Entrée » pour finaliser la sélection. Le projecteur ne sera pas les sources si elles ne sont pas sélectionnées.

IMAGE | Avancé | Entrée HDMI VGA COMPOSITE S-Video Affiche USB Quitter

La carte SD et l'USB A ne sont pas dans le chemin d'auto source, veuillez les choisir manuellement.

L'affichage USB (affichage sur USB) peut être facilement utilisé pour projeter un écran d'ordinateur en utilisant un seul câble USB (de type mini B vers type A) sans aucun autre pilote.

1. Choisissez la source : Appuyez sur le bouton « PC » sur la télécommande pour choisir la source à partir du connecteur mini-USB.

2. Connexion : connecter le câble USB entre le mini port USB du projecteur et le port USB (type A) de l'ordinateur.

3. Projection automatique : si un ordinateur est détecté, l'écran sera automatiquement projeté.

4. Terminer la projection : quand le câble USB est débranché, la projection s'arrêtera.

■ Un seul ordinateur peut être connecté à la fois.

ÉCRAN Format AUTO Suivi Désact. Zoom Numérique 10 Trapèze auto Désact. Trapèze V 10 Montage plafond AUTO

Format

▶ AUTO : sélectionne automatiquement le format d'affichage approprié.
4:3 : ce format est pour les entrées sources 4×3
16:9 : ce format est pour les entrées sources 16×9 telles que la télé HD et les DVD prévus pour les écrans larges.
16:10 : ce format est pour les entrées sources 16×10, comme les ordinateurs portables à écran large.

Suivi

La fonction suivi supprime le bruit dans une image vidéo. Suivre l'image permet d'enlever le bruit lié à l'encodage sur les bords de la vidéo source.

Zoom Numérique

Appuyez sur le bouton ◀ pour diminuer la taille de l'image sur l'écran de projection.

Appuyez sur le bouton ▶ pour augmenter la taille de l'image sur l'écran de projection.

Trapèze auto

Choisissez « Marche » pour démarrer automatiquement l'ajustement automatique trapèze.
Choisissez « Désact. » pour ajuster manuellement le trapèze.

Trapèze V

Pressez le bouton ◀ ou ▶ pour ajouter la distorsion verticale de l'image. Si l'image a une forme de trapèze, cette option peut la rendre rectangulaire.

Montage plafond

▶ AUTO : renverse automatiquement l'image quand le projecteur est monté au plafond.
Bureau : l'image est projetée directement sur l'écran.
Plafond : quand sélectionné, l'image sera affichée à l'envers.

RÉGLAGES

RÉGLAGES Langue Orientation Pos. Menu Signal Muet Son 3D Invers. 3D Avancé Remise à zéro Français Désact. 15 Désact. Désact.

Langue

Pressez sur le bouton ◀ ou ▶ dans le sous menu puis ensuite utiliser le bouton ▲ ou ▼ pour sélectionnez votre langue préférée. Appuyez sur « Entrer » depuis la télécommande pour finaliser la sélection.

RÉGLAGES | Langue English Deutsch Français Italiano Espanol Português Polski Rусский Svenska Norsk 简体中文 日本語 한국어 Türkçe 繁體中文

Orientation

Bureau : c'est la sélection par défaut. l'image est projetée directement sur l'écran.

Bureau arrière : l'image apparaîtra renversée.

Pos. Menu

Choisissez la position du menu sur l'écran d'affichage.

Signal

Rendez-vous en page 31.

Muet

Choisissez « Marche » pour désactiver le son.
Choisissez « Désact. » pour activer le son.

Son

▶ Pressez le bouton ◀ pour diminuer le volume sonore.
▶ Pressez le bouton ▶ pour augmenter le volume sonore.

3D

Choisissez « Marche » pour inverser le contenu des cadres gauche et droite.
Choisissez « Désact. » pour afficher le contenu par défaut des cadres.

■ Les performances d'affichage 3D dépendront des lunettes 3D utilisées.

Invers. 3D

Choisissez « Marche » pour inverser le contenu des cadres gauche et droite.
Choisissez « Désact. » pour afficher le contenu par défaut des cadres.

Avancé

Rendez-vous en page 32.

Remise à zéro

Choisissez « Oui » pour revenir dans tous les menus aux paramètres d'usine.

RÉGLAGES | Signal (RGB)

RÉGLAGES | Signal Phase 15 Horloge 0 Position Horiz 0 Position Vert 0 Quitter →

Phase

Synchronise le temps de l'affichage écran avec la carte graphique. Si l'image semble instable ou scintille, utilisez cette fonctionnalité pour corriger le problème.

Horloge

Change la fréquence d'affichage des données pour correspondre à celle de la carte graphique de votre ordinateur. Utilisez cette fonction seulement si l'image semble scintiller verticalement.

Position Horiz.

▶ Pressez le bouton ◀ pour déplacer l'image vers la gauche.
▶ Pressez le bouton ▶ pour déplacer l'image vers la droite.

Position Vert.

▶ Pressez le bouton ◀ pour déplacer l'image vers le bas.
▶ Pressez le bouton ▶ pour déplacer l'image vers le haut.

L'amplitude de « Position Horiz. » et « Position Vert. » dépendent de la source.

RÉGLAGES | Avancé

RÉGLAGES | Avancé LOGO Logo Sous-titrage desactive Sécurité Quitter Marche Désact.

Logo

Utilisez cette fonction pour sélectionner l'écran de démarrage désiré. Si des changements sont faits, le nouveau réglage ne prendra effet que la prochaine fois que le projecteur est allumé.

▶ Marche : écran de démarrage par défaut.
Désact. : aucun logo n'est affiché.

Sous-titrage désactivé

Utilisez cette fonction pour activer le sous titrage et le menu de sous titres.

Choisissez une option approprié de sous titres : Désact., CC1, CC2, CC3 ou CC4.

Sécurité

Rendez-vous en page 33.

RÉGLAGES | Avancé | Sécurité

RÉGLAGES | Avancé | Sécurité Sécurité Changer mot passe Quitter Marche

Sécurité

• Marche : Choisissez « Marche » pour utiliser le démarrage sécurisé du projecteur.
  Désact. : Choisissez « Désact. » pour pouvoir démarrer le projecteur sans mot de passe.

Changer mot passe

▶ Première fois :

• Pressez le bouton ▶ pour définir le mot de passe.
  • Le mot de passe doit consister en 6 chiffres.
• Utilisez les boutons numériques de la télécommande pour entrer votre nouveau mot de passe puis presser sur « Entrer » pour confirmer.

▶ Changer mot passe :

• Pressez le bouton ▶ pour entrer l'ancien mot de passe.
• Utilisez les boutons numériques pour entrer le mot de passe actif puis presser « Entrer » pour confirmer.
• Entrer un nouveau mot de passe (6 chiffres) en utilisant les boutons numériques de la télécommande. Puis presser « Entrer » pour confirmer.
• Entrer à nouveau le nouveau mot de passe et presser « Entrer » pour confirmer.

Si un mot de passe incorrect est entré 3 fois, le projecteur s'éteindra automatiquement.
Si vous avez oublié votre mot de passe, veuillez contacter le bureau local pour dépannage.

La valeur par défaut du code du mot de passe est « 123456 » (première fois).
■ Quand vous entrez le mot de passe, vous devez appuyer sur « Entrer » et les autres chiffres sur la télécommande au même moment.

Saisir le Code de Sécurité (6 chiffres) Code sécurité erroné. Ressaisir.(Dernier essai) Télécommande 1 Play 2 Pause 3 4 5 Stop 6 Freeze 7 Magnify + Mute 8 Blank 9 Magnify - Aspect ENTER 0 Clear Auto Sync Color Mode Source Menu Enter Exit Back Enter Back

OPTIONS

OPTIONS Recherche d'entrée Désact. Mode ventilateur AUTO Info Cachées Désact. Couleur Arr Plan Blue LED Réglages → Information → Avancé → Calibrage de la DEL →

Recherche d'entrée

• Marche : le projecteur cherchera d'autres signaux si le signal d'entrée actif est perdu.
  Désact. : le projecteur cherchera uniquement au sein des connections source actuelles.

Mode ventilateur

▶ AUTO : les ventilateurs intégrés tournent à des températures variables en fonction de la température interne.
Haute altitude : les ventilateurs intégrés tournent à haute vitesse. Sélectionnez cette option quand le projecteur est utilisé à des altitudes supérieures à 2500 pieds / 760 mètres.

Info Cachées

▶ Marche : Choisissez « Marche » pour cacher le message d'info.
Désact. : Choisissez « Désact. » pour affiche le message « Recherche ».

Couleur Arr Plan

Utilisez cette fonction pour afficher un écran « Noir » ou « Blue » quand aucun signal n'est disponible.

LED Réglages

Rendez-vous en page 37.

Information

Affiche les informations liées au projecteur : source, résolution, version du logiciel, échelle chromatique et format à l'écran.

OPTIONS | Information Model Name PLED-W500 SNID 000000 Source COMPOSITE Résolution 0 Version du Logiciel A01 Echelle Chroma. Pas de données Format AUTO Quitter

Avancé

Rendez-vous en page 38.

Calibrage de la DEL

Utilisez cette fonctionnalité pour ajuster les performances couleurs de la DEL. Attendez 10 secondes avant la fin des réglages des blancs.

Cette fonction débutera après que le temps d'utilisation de la LED dépasse 500 et une utilisation continue du projecteur de plus de deux heures.

Si vous n'avez mis en œuvre l'étalonnage LED après que le temps d'utilisation de la LED dépasse 500 et une utilisation continue du projecteur de plus de deux heures, un message apparaîtra pour vous le rappeler.

OPTIONS | LED Réglages Heures d'utilis. Lampe 9999 Mode Éco Désact. Effacer heures lampe Quitter

Heures d'utilis. Lampe

Affiche le temps de projection.

Mode Éco

Choisissez « Marche » pour diminuer l'intensité de la lampe du projecteur pour ainsi baisser la consommation électrique et augmenter la durée de vie de la lampe. Choisissez « Désact. » pour retourner en mode normale.

Effacer heures lampe

Pour remettre à zéro le compteur d'heures après un changement de lampe.

OPTIONS | Avancé

OPTIONS | Avancé Allumage direct Marche Arrêt Auto (min) 0 Ver. Panneau commande Désact. Quitter →

Allumage direct

Choisissez « Marche » pour activer le mode Allumage Direct. Le projecteur s'allumera automatiquement lorsqu'il est fourni de l'alimentation secteur, sans avoir à presser sur le bouton « 🍒 » sur le panneau de contrôle du projecteur ou de la télécommande.

Arrêt Auto (min)

Règle l'intervalle du décompte. Le compte à rebours débutera lorsqu'il n'y a aucun signal envoyé au projecteur. Le projecteur s'éteindra automatiquement une fois le compte à rebours écoulé (en minutes).

Ver. Panneau commande

Quand la fonction de verrouillage du clavier est sur « Marche », le panneau de commandes sera verrouillé, toutefois le projecteur peut être utilisé avec la télécommande. En sélectionnant « Désact. », vous pourrez réutiliser le panneau de commandes.

Media Arena

Le Media Arena est une solution interactive sans ordinateur de présentation. Vous pouvez facilement accéder à de nombreuses photos, vidéos et musiques au format numérique (vérifiez sur la liste des formats compatibles) présentes une carte SD, un périphérique USB ou en mémoire interne. L'interface ergonomique est conçue pour délivrer la meilleure expérience lors de la lecture de fichiers multimédias.

Comment procéder

1. Pour ouvrir le Media Arena, insérez une carte USB / clé USB à l'arrière du projecteur.
2. Quand le menu principal est affiché, utilisez les boutons ◀▶ sur la télécommande pour sélectionner un périphérique source. Appuyez sur « Entrer » ou les boutons ▼ du panneau de contrôle pour établir une sélection.
3. Utilisez les boutons ◀▶ sur la télécommande pour choisir n'importe quel élément du menu principal. Appuyez sur « Entrer » ou les boutons ▼ du panneau de contrôle pour établir une sélection.
4. Utilisez les boutons ▲▼ pour sélectionner le fichier désiré et ouvrez/jouez-le grâce au bouton ▶.
5. Pressez le bouton « Sortir » pour revenir au menu principal ou aux répertoires précédents.

La barre d'outils affichée en bas disparaîtra après trois secondes en cas d'inactivité lorsque vous jouez un fichier media en plein écran.
La barre d'outils disparaît en trois secondes, si vous jouez un fichier multimédia avec plein écran.


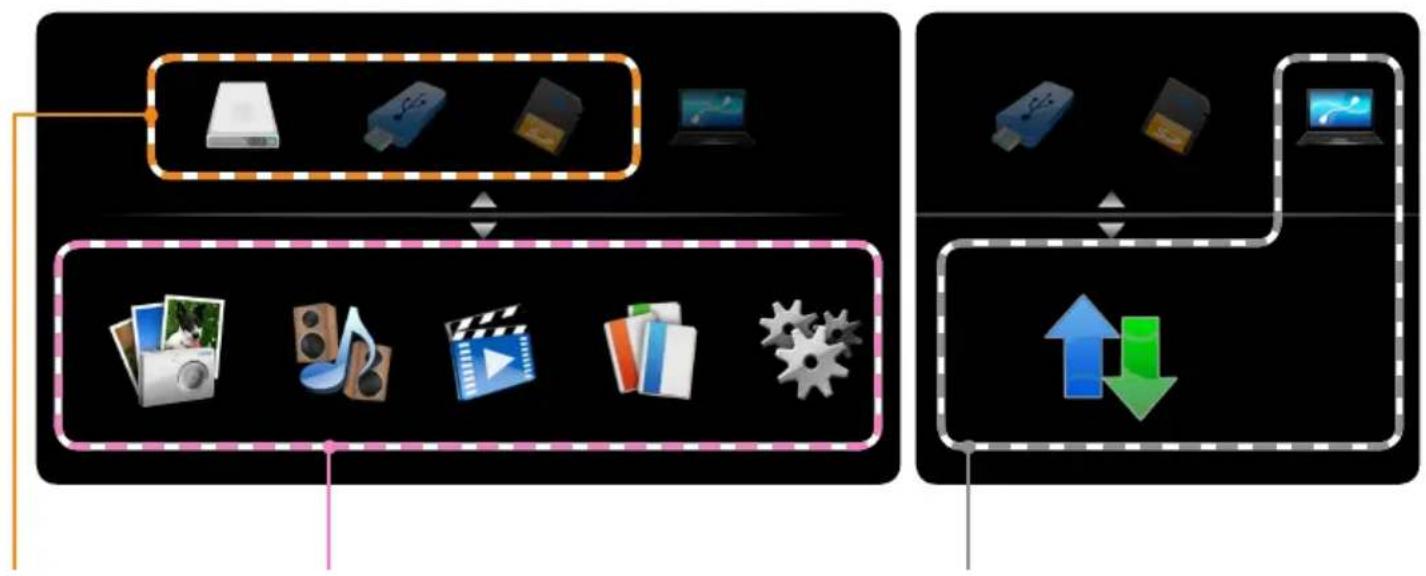

Source Menu principal
Transfert de fichier

Source	Mémoire interne USB Carte SD
Menu principal	Photo Musique Vidéo
	Office Reader Réglage
Transfert de fichier	Connect PC Transfert de fichiers

Réglage Menu principal Réglage photo Réglage musique Réglage vidéo Mise à jour logiciel Sous Menu

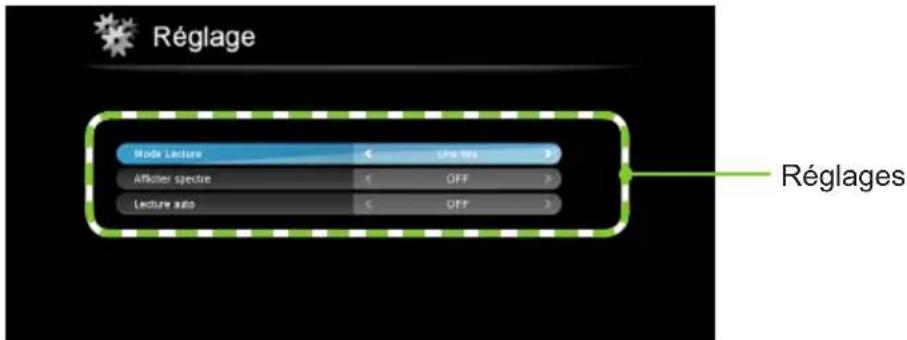

Réglage Mode Lecture Off hits > Afficher spectre OFF > Lecture auto OFF > Réglages

■ Office Reader:

1. Toute propriété intellectuelle, incluant mais ne se limitant pas aux copyrights, dans les produits Picsel sont la propriété des distributeurs Picsel.
2. L'Utilisateur final ne peut pas :

• Faire des copies d'un produit Picsel ou le rendre disponible pour un utilisateur tiers.
- Rétro concevoir, désassembler, rétro traduire ou utiliser n'importe quel moyen pour décoder les produits Picsel et ce pour n'importe quel copie ou partie. Les sauvegardes n'étant autorisées que dans le cadre des lois applicables.

1. Picsel n'accepte ni réclamation et ne garantit pas (ni de manière expresse ou impliquée, par statuts ou autres) aux questions relatives aux performances, à la qualité, rentabilité ou efficacité pour atteindre un but particulier et toute réclamation ou garanties sont spécifiquement déchargées ou exclues.
2. Picsel accepte et a pris en connaissance de cause que Picsel et les produits Picsel ne sont pas spécifiquement mentionnés dans la licence d'utilisation finale.

■ Des formats, polices et graphiques différents présents dans vos fichiers originaux MS Office peuvent affecter les vitesses de décodage et d'affichage.

Structure

Menu principal Sous Menu Réglages

Photo Liste de fichiers
Musique Liste de fichiers
Vidéo Liste de fichiers
Office Reader Liste de fichiers
Réglage	Réglage photo	Format d'affichage Auto / PleinDurée du diaporama 5 Sec. / 15 Sec. / 30 Sec. / 1 Min. / 5 Min. / 15 Min.Répéter diaporama ON / OFFEffet diaporama Aléatoire / Serpent / Partition / Effacer / Volets /Lignes / Croisé en grille / Croisé / Spiral / Rect /OFF
	Réglage musique	Mode Lecture Une fois / Répéter une fois / Répéter / AléatoireAfficher spectre ON / OFFLecture auto OFF / ON
	Réglage vidéo	Format d'affichage Auto / Dimensions originalesMode Lecture Une fois / Répéter une fois / Répéter / AléatoireLecture auto OFF / ON
	Mise à jour logiciel

RÉGLAGE

Réglage Réglage photo Réglage musique Réglage vidéo Mise à jour logiciel

Réglage photo

Pour accéder aux options liées aux photos.

Réglage musique

Pour accéder aux options liées à la musique.

Réglage vidéo

Pour accéder aux options liées aux vidéos.

Mise à jour logiciel

Pour mettre à jour le logiciel embarqué.

Réglage Format d'affichage Auto Durée du diaporama 5 Sec. Répéter diaporama OFF Effet diaporama Aléatoire

Format d'affichage

Pressez ◀ ou ▶ pour choisir le format d'affichage.

▶ Auto : Conserve le format d'affichage originel et redimensionne l'image pour correspondre à la largeur ou longueur de l'écran.
▶ Plein : Remplit l'écran sans garder le format d'affichage originel.

Durée du diaporama

Pressez ◀ ou ▶ pour sélectionner la durée du diaporama.

Répéter diaporama

Choisissez « On » pour toujours répéter le diaporama.
Choisissez « Off » pour arrêter le diaporama quand il arrive à la dernière page.

Effet diaporama

Pressez ◀ ou ▶ pour sélectionner quel effet de diaporama vous désirez. Il y a de nombreuses variantes : Aléatoire, Serpent, Partition, Effacer, Volets, Lignes, Croisé en grille, Croisé, Spiral, Rect et aucun.

RÉGLAGES | Musique

Réglage Mode Lecture Une fois Afficher spectre OFF Lecture auto OFF

Mode Lecture

Pressez ◀ ou ▶ pour sélectionner le mode lecture.

Une fois
▶ Répéter une fois
▶ Répéter
Aléatoire

Afficher spectre

Choisissez « On » pour montrer le spectre musical lors de la lecture.

Lecture auto

Choisissez « On » pour lire la musique automatiquement après avoir renseigné la liste de fichiers.

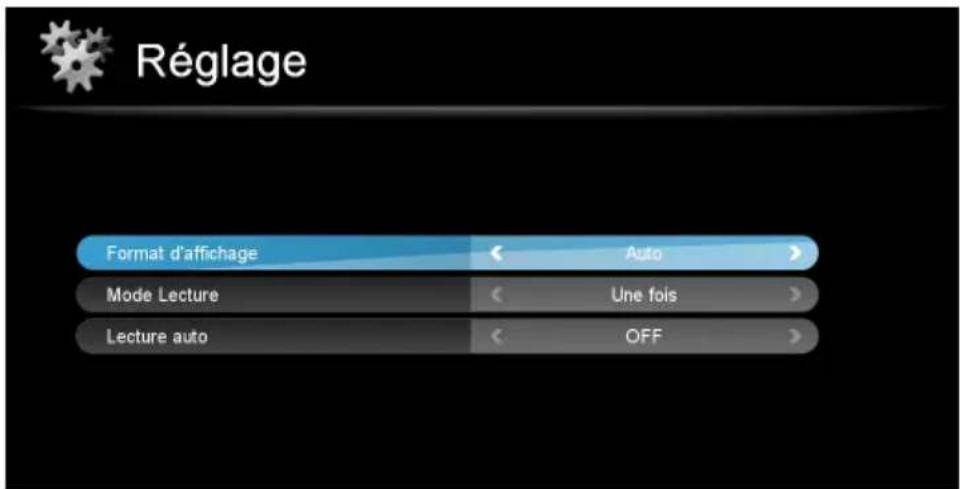

Réglage Format d'affichage Auto Mode Lecture Une fois Lecture auto OFF

Format d'affichage

Presser ◀ ou ▶ pour sélectionner le format d'affichage.

▶ Auto : conserve le format d'affichage originel et redimensionne l'image pour correspondre à la largeur ou longueur de l'écran.
▶ Plein : remplit l'écran sans garder le format d'affichage originel.

Mode Lecture

Presser ◀ ou ▶ pour sélectionner le mode de lecture.

Une fois
▶ Répéter une fois
Répéter
Aléatoire

Lecture auto

Choisissez « On » pour lire la vidéo automatiquement après avoir renseigné la liste de fichiers.

INSTALLATION | Mise à jour Firmware

Réglage Réglage photo Réglage musique Réglage vidéo Mise à jour logiciel

Les mises à jour du Firmware doivent être réalisées via une carte SD. Veuillez télécharger la dernière version du Firmware de «PLED_W500_MM.bin » et veuillez l'enregistrer sur votre carte SD.

Étape

▶ Etape 1 : Insérez la carte SD dans le lecteur de carte SD du projecteur.
▶ Etape 2 : Déplacez le curseur vers « Firmware Upgrade » (Mise à jour Firmware) et cliquez sur «Enter».
Étape 3 : Cliquez sur « Yes » pour démarrer la mise à jour du Firmware.
▶ Etape 4 : Attendez que le processus de mise à jour soit achevé.
Étape 5 : Le projecteur redémarre automatiquement après une mise à jour achevée.

Mémoire interne

La Mémoire interne est une forme de stockage de données de l'ordinateur.

Transfert de fichiers

Le transfert de fichier peut transférer les données de votre ordinateur vers la mémoire interne du projecteur en utilisant un seul câble USB (de type mini B vers le type A). Votre ordinateur détectera la “Mémoire interne du projecteur” comme dispositif de stockage.

1. Presser « Entrer » pour sélectionner « Transfert de fichiers ».
2. Connexion : connecter le câble USB entre le mini port USB du projecteur et le port USB (type A) de l'ordinateur.
3. Une fois la mémoire du projecteur reconnue par votre ordinateur, vous pouvez déplacer votre souris pour copier votre film/musique/fichier vers la mémoire du projecteur.

Projection grâce à la présentation sans fil

1. Branchez un adaptateur WiFi USB (WPD-100) dans la fente USB de type A du projecteur.
2. Appuyez sur le bouton « SD/USB » de la télécommande pour choisir la source du port USB A et appuyez sur « Enter ».
3. Suivez les instructions pour terminer l'installation.

ViewSonic®

192.168.100.10

■ Système d'exploitation :

1. Pour Windows : Windows XP SP2/SP3 (32 bits et 64 bits) / Vista (32 bits et 64 bits) / Windows 7 (32 bits et 64 bits).
2. Pour Macintosh : Mac OS X 10.5, 10.6, 10.7

- Modèles recommandés : MacBook après 21.01.2009 / Toutes les séries de MacBook Pro / MacBook Air après 08.06.2010.

■ Activez le réseau WLAN de l'ordinateur portable et sélectionnez le point d'accès nommé PLED-W500 pour vous connecter sans fil. L'adresse IP du serveur indique l'adresse IP (192.168.100.10) qui est celle que votre projecteur utilise pour se connecter au réseau sans fil.

1. Exécutez le raccourci sur le bureau et vous verrez l'interface comme ci-dessous.

MirrorOp

Projection avec MobiShow

MobiShow permet la projection de contenu à partir d'un Smartphone ayant le Wi-Fi (Android, iPhone). Installez l'application MobiShow sur Smart-phone et connectez-vous au projecteur par le réseau sans fil.

■ Windows Mobile n'est pas compatible.

Utilitaire MobiShow pour iPhone

1. Activez le WiFi sur votre téléphone.
2. Connectez votre téléphone au réseau Internet.
3. Lancez l'App Store et téléchargez l'application MobiShow.
4. Suivez les instructions pour terminer l'installation.
5. N'oubliez pas de synchroniser votre image ou fichier PTG2 avec votre iPhone ou iPad.

■ Synchronisation des fichiers avec iTunes

1. Cliquez sur l'icône « iTunes » pour lancer l'application sur votre ordinateur de bureau/portable.
2. Connectez votre iPhone/iPod/iPad sur votre ordinateur de bureau/portable.
3. Cliquez sur votre iPhone/iPod/iPad dans le menu « Périphériques » sur le côté gauche. (Etape 1)
4. Cliquez sur l'onglet « Apps » pour afficher la liste des applications. (Etape 2)

- Certains onglets peuvent ne pas apparaître si vous n'avez pas de contenu correspondant dans votre bibliothèque.

1. Cliquez sur « MobiShow » et vous pourrez voir tout ce qui a été téléchargé via MobiShow. (Etape 3)
2. Cliquez sur le bouton « Ajouter » et sélectionnez le fichier à télécharger sur votre iPhone/iPod/iPad. (Etape 4)

Etape 1 Etape 3 Etape 4Etape 2 MobiShow Lite 3ldiots_disc1.avi 353727.jpg 1174134779.jpg Lady GaCa - Just Dance.mp3 Palästrüft.mp3 Palästrüft.ptg Press_GranTurismo8.jpg Quattroporte_01.jpg TEST1_36.ptg TEST1_32.ptg Palästrüft.mp3 Palästrüft.ptg Press_GranTurismo8.jpg Add... Capacity Video Photos Apps Other Free Sync

■ Pour plus d'informations, veuillez visiter http://www.viewsonic.com/download.php?assetId=24433

Utilitaire MobiShow pour Android

1. Activez le WiFi sur votre téléphone.

2. Connectez votre téléphone au réseau Internet.

3. Ouvrez l'Android Market et téléchargez l'application MobiShow.

1. Suivez les instructions pour terminer l'installation.

Utilisation de MobiShow

1. Activez le WiFi et connectez-vous au point d'accès où l'appareil compatible MobiShow est connecté.

2. Sélectionnez l'icône « MobiShow » pour lancer le logiciel client.

3. Le client MobiShow va commencer automatiquement à rechercher les périphériques compatibles MobiShow.

1. Sélectionnez l'icône « Photo » pour projeter les fichiers images.

2. Sélectionnez l'icône « PtG » pour faire une présentation sans PC avec Presentation-to-Go. (PtG)

MobiShow | Photo Viewer (Visionneuse)

Vous pouvez utiliser MobiShow pour projeter les photos de téléphone vers un grand écran. Les photos seront préparées pour la lecture sur grand écran plutôt que pour les petits écrans de téléphone.

Ouvrez et sélectionnez le fichier image, puis projetez-le sur grand écran grâce à un appareil compatible MobiShow.

MobiShow Prev Play Next Rotate L Rotate R Open IMAG0128.jpg

iPod 10:37 - 15MB 96 % Documents Delete DEMO-1.jpg DEMO-2.jpg Devices PG MediaCenter PhotoSender

Carrier 10:28 AM ...Documents 353727.jpg Devices PG MediaCenter PhotoSender

Pour système Android Pour iPhone/iPod/iPad

Prev / Next : Appuyez pour naviguer vers la diapositive précédente ou suivante.
▶ Pause / Stop : Suspendre ou arrêter la lecture des photos.
Rotate L / R : Faire pivoter la photo vers la gauche ou la droite.

« Photo Viewer » n'est compatible qu'avec le format Jpeg uniquement.

MobiShow | PtG2

Vous pouvez utiliser MobiShow pour faire des présentations interactives sans ordinateur grâce à PtG2 (Presentation to Go). Lorsque le fichier PtG2 est ouvert, les diapositives PtG2 seront projetées, et l'écran suivant s'affiche sur votre téléphone pour vous permettre de contrôler votre présentation PtG2.

■ Vous avez d'abord besoin d'utiliser « PtG2 converter » (convertisseur PtG2) pour convertir le fichier PowerPoint en un fichier PtG2.

MobiShow PgUp Prev Next PgDn Stop Home Open 1/6 PtGLite(20090812).PtG

Pour système Android Pour iPhone/iPod/iPad

▶ Prev / Next : Appuyez pour naviguer vers l'élément précédent ou suivant au sein de la diapositive.
PgUp/PgDn : Appuyez pour aller à la diapositive précédente ou suivante.
Stop : Touchez pour cesser de projeter le fichier. L'icône deviendra «Play» si le fichier n'est pas lu. Appuyez sur «Play» à nouveau pour lire le fichier s'il est arrêté.
Home (Accueil) : Appuyez pour aller à la première diapositive.
Jump (Aller à) : Appuyez et le client MobiShow montrera les miniatures de chaque diapositive dans le fichier de PTG. Vous pouvez sélectionner et aller à n'importe quelle diapositive.
▶ Open (ouvrir) : Appuyez pour sélectionner un autre fichier PtG2.

■ PtG/PtG2 convertit le fichier aux résolutions 800x600 ou 1024x768.

Utilisation du convertisseur PtG2

1. Téléchargez le fichier « PtG2-setup-v2.0.1.2.exe » à partir de votre projecteur PLED-W500 en connectant le câble USB à votre ordinateur / portable via le transfert de fichiers.

■ Pour plus d'informations sur le transfert de fichiers, veuillez vous référer à la page 47.

1. Installez « PtG2-setup-v2.0.1.2.exe » sur votre ordinateur / portable.
2. Ouvrir « Programmes -> PtG Utility -> PtG2 Converter » dans le menu Démarrer. Le panneau de commande suivant est affiché sur votre bureau lors du lancement.

Icône Élément Description
	Convertir	Sélectionnez un fichier PowerPoint et lancez la conversion. Le convertisseur PtG2 ouvrira le fichier PowerPoint et le convertira en format de PtG2. Vous pouvez voir le processus de conversion sur votre bureau.
	Aperçu	Affichez ou réduisez le panneau de prévisualisation.
	Lecture Lecture du fichier PtG2 sélectionné.
	Ouvrir Sélectionnez un fichier PtG2.

■ Veuillez fermer le programme PowerPoint avant la conversion.

Annexes

Dépannage

Si vous avez des problèmes avec le projecteur, référez-vous aux informations suivantes. Si les problèmes persistent, contactez votre revendeur régional ou le centre de service.

Problèmes d'image

Aucune image n'apparaît à l'écran

Assurez-vous que tous les câbles et les connexions électriques sont connectés correctement et fermement selon les descriptions dans la section « Installation ».
Assurez-vous qu'aucune broche des connecteurs n'est tordue ou cassée.
▶ Vérifiez si la lampe de projection a été correctement installée.
Assurez-vous d'avoir retiré le protège-objectif et que le projecteur est sous tension.

Image affichée partiellement, en défilement ou incorrecte

▶ Pressez « Auto » sur la télécommande ou sur le panneau de contrôle.

• Si vous utilisez un ordinateur :

- Pour Windows 95, 98, 2000, XP, Windows 7 :

1. Ouvrez l'icône « Poste de travail », ensuite le dossier « Panneau de configuration » puis double-cliquez sur l'icône « Affichage ».
2. Sélectionnez l'onglet « Paramètres ».
3. Vérifiez que votre réglage de résolution d'affichage est inférieur ou égal à 1080p.
4. Cliquez sur le bouton « Propriétés avancées ».

- Pour Windows Vista :

1. Depuis « Mon Ordinateur », ouvrez le « Panneau de Configuration « et double-cliquez sur « Apparence et personnalisation ».

2. Sélectionnez « Personnalisation ».

3. Cliquez sur « Ajuster la résolution d'écran » pour afficher « Paramètres d'affichage ». Cliquez sur « Paramètres avancé ».

- Si le projecteur ne projette toujours pas toute l'image, vous devez également changer l'affichage du moniteur que vous utilisez. Référez-vous aux étapes suivantes.

1. Sélectionnez le bouton « Changer » sous l'onglet « Moniteur ».
2. Cliquez sur « Afficher tous les périphériques ». Ensuite sélectionnez « Types de moniteur standard » sous la boîte SP, choisissez le mode de résolution dont vous avez besoin sous « Modèles ».
3. Vérifiez que le réglage de résolution de l'affichage du moniteur est inférieur ou égal à 1080p.

• Si vous utilisez un ordinateur portable :

• Suivez d'abord les étapes ci-dessus pour régler la résolution de l'ordinateur.
• Appuyez sur le bouton permettant d'alterner les modes de sorties comme par exemple [Fn] + [F4].

Marque de l’ordinateur portable	Touche(s) correspondante(s)
Acer [Fn]+[F5]
Asus [Fn]+[F8]
Dell [Fn]+[F8]
Gateway [Fn]+[F4]
IBM/Lenovo [Fn]+[F7]
HP/Compaq [Fn]+[F4]
NEC [Fn]+[F3]
Toshiba [Fn]+[F5]
Mac Apple	Préférence Système -> Affichage -> Disposition -> Affichage Miroir

- Si vous avez des difficultés pour changer les résolutions ou si votre moniteur se bloque, redémarrez tout l'équipement, y compris le projecteur.

L'écran de l'ordinateur portable ou de l'ordinateur PowerBook n'affiche pas de présentation

Certains ordinateurs portables peuvent désactiver leurs propres écrans lorsqu'un second appareil d'affichage est utilisé. Chaque machine se réactive d'une façon différente. Référez-vous au manuel de votre ordinateur pour des informations détaillées.

L'image est instable ou vacillante

Ajuster la « Phase » pour corriger le problème. Vous pouvez vous référer à la section « RÉGLAGES | Signal » pour plus d'informations.
▶ Changez les paramètres de couleur du moniteur sur votre ordinateur.

L'image comporte une barre verticale vacillante

Utilisez « Horloge » pour faire les ajustements. Vous pouvez vous référer à la section « RÉGLAGES | Signal » pour plus d'informations.
Vérifiez et reconfigurez le mode d'affichage de votre carte graphique pour la rendre compatible avec le projecteur.

L'image est floue

Assurez-vous d'avoir retiré le protège-objectif.
Réglez la bague de variation de la focale sur l'objectif du projecteur.
Vérifiez que l'écran de projection est située à la bonne distance du projecteur : entre 1,71 et 9, 84 pieds (soit entre 0,52 et 3,00 mètres).

L'image est étirée lors de l'affichage d'un DVD 16:9

Quand vous lisez des DVD anamorphiques ou 16:9, le projecteur affichera la meilleure image en sélectionnant le format d'affichage 16:9.

Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans l'OSD du projecteur.
Si l'image est toujours étirée, vous aurez peut-être à régler le format d'affichage en 16:9 (large) sur votre lecteur DVD.

L'image est trop petite ou trop large

Rapprochez ou éloignez le projecteur de l'écran.
Pressez sur le bouton « Menu » de la télécommande ou du panneau de commandes du projecteur, allez sur « Affichage »--> «Format » et essayez avec desréglages différents.

Des bords de l'image sont inclinés :

Si possible, repositionnez le projecteur de manière à ce qu'il soit centré horizontalement par rapport à l'écran et au-dessous de celui-ci.
Utilisez « ECRAN » --> « Trapèze V » depuis l'OSD pour procéder aux ajustements.

L'image est renversée

Si le projecteur est fixé au plafond, sélectionnez « ECRAN » --> « Fixation auto au plafond » depuis l'OSD et ajuster la direction de projection.
Si le projecteur est sur un bureau, choisissez « RÉGLAGES » --> « Orientation » depuis l'OSD et ajuster la direction de projection.

Problèmes projecteur

Le projecteur ne répond plus aux contrôles.

Si possible, éteignez le projecteur puis débranchez le cordon d'alimentation. Attendez au moins 20 secondes avant de rebrancher le courant.

Problèmes multimédia

Échec de la lecture USB/SD

Vérifiez que le périphérique USB ou carte SD soit correct et bien inséré. Débranchez et rebranchez le périphérique plusieurs fois si nécessaires.

Échec disque USB

Le port USB ne supporte pas la fonction USB hub et l'énergie consommée doit être inférieure à 500mA.

Fichier média introuvable ou impossible d'ouvrir la liste de fichiers

Les fichiers aux codecs non supportés ne seront pas affichés dans la liste. Vérifiez la compatibilité dans le tableau des médias gérés présent dans ce manuel.

Messages de l'écran

- Confirmation arrêt

Mise hors tension? Pressez de nouveau M&A

- Erreur ventilateur

Avertissement! VENTILATEUR BLOQUE Le projecteur s'arrêtera automatiquement.

- Pas de signal

• Hors limites d'affichage

Ordinateur Hors limites d'affichage.

- Muet

• Erreur capteur thermique

Avertissement ! VENTILATEUR BLOQUE Veuillez: 1. vous assurer que la circulation d'air (E/S) n'est pas obstruée. 2. vous assurer que la température environnante est -40°C.

Picsel gère les langues, encodages et polices.

1. Langues compatibles avec le lecteur Office (polices de Picsel):

4. Aerosape automatiques

Modes de compatibilité

- VGA analogique

- Signal PC

Modes Résolutions Fréquences V. [Hz] Fréquences H. [Hz]
VGA	640x480 60 31,5
	640x480 72 37,9
	640x480 75 37,5
	640x480 85 43,3
SVGA	800x600 56 35,1
	800x600 60 37,9
	800x600 72 48,1
	800x600 75 46,9
	800x600 85 53,7
XGA	1024x768 60 48,4
	1024x768 70 56,5
	1024x768 75 60,0
	1024x768 85 68,7
SXGA	1280x1024 60 64,0
	1280x1024 72 77,0
	1280x1024 75 80,0
QuadVGA	1280x960 60 60,0
	1280x960 75 75,2
SXGA+ 1400x1050 60 65,3

• Affichage étendu

Modes Résolutions Fréquences V. [Hz] Fréquences H. [Hz]
WXGA	1280x768 60 47,8
	1280x720 60 44,8
	1280x800 60 49,6
	1366x768 60 47,7
	1440x900 60 59,9
WSXGA+ 1680x1050 60 65,3

• Composant signal

Modes Résolutions Fréquences V. [Hz] Fréquences H. [Hz]
480i 720x480(1440x480) 59,94(29,97) 15,7
576i 720x576(1440x576) 50(25) 15,6
480p 720x480 59,94		31,5
576p 720x576	50 31,3
720p	1280x720 60 45,0
720p	1280x720 50 37,5
1080i	1920x1080	60(30) 33,8
1080i	1920x1080	50(25) 28,1
1080p	1920x1080	23,97/24	27,0
1080p	1920x1080 60 67,5
1080p	1920x1080 50 56,3

- Numérique HDMI

- Signal PC

Modes Résolutions Fréquences V. [Hz] Fréquences H. [Hz]
VGA	640x480 60 31,5
	640x480 72 37,9
	640x480 75 37,5
	640x480 85 43,3
SVGA	800x600 56 35,1
	800x600 60 37,9
	800x600 72 48,1
	800x600 75 46,9
	800x600 85 53,7
XGA	1024x768 60 48,4
	1024x768 70 56,5
	1024x768 75 60,0
	1024x768 85 68,7
SXGA	1280x1024 60 64,0
	1280x1024 72 77,0
	1280x1024 75 80,0
QuadVGA	1280x960 60 60,0
	1280x960 75 75,2
SXGA+ 1400x1050 60 65,3

• Affichage étendu

Modes Résolutions Fréquences V. [Hz] Fréquences H. [Hz]
WXGA	1280x768 60 47,8
	1280x720 60 44,8
	1280x800 60 49,6
	1366x768 60 47,7
	1440x900 60 59,9
WSXGA+ 1680x1050 60 65,3

• Signal vidéo

Modes Résolutions Fréquences		V. [Hz] Fréquences H. [Hz]
480i 720x480(1440x480) 59,94(29,97) 15,7
576i 720x576(1440x576) 50(25) 15,6
480p 720x480 59,94		31,5
576p 720x576	50 31,3
720p	1280x720 60 45,0
720p	1280x720 50 37,5
1080i	1920x1080	60(30) 33,8
1080i	1920x1080	50(25) 28,1
1080p	1920x1080	23,97/24	27,0
1080p	1920x1080 60 67,5
1080p	1920x1080 50 56,3
Limites du moniteur source		Taux de balayage horizontal :	30k - 100kHz
		Taux de balayage vertical :	50 - 85Hz
		Taux pixel max.	150MHz

Format multimédia supportés

Encodage JPG	Compatible avec les images au format JPEG
	Aperçu miniature
	Compatible avec les films au format BMP
Encodage vidéo et format films	Compatible MJPEG
	Compatible H263, H264
	Compatible avec les films au format AVI, MOV
	Compatible avec les films au format 3gp
Format musicaux	Compatible avec les musiques au format PCM, ADPCM
	Compatible WMA/OGG/MP3
Interface de lecture de cartes	Compatible avec les cartes SD
	Compatible avec les cartes SDHC
Interface USB	Compatible avec stockage de masse
	Compatible USB2.0

• Format photo

Type d'image (extension)	Sous type	Type d'encodage	Taille max (pixels)
Jpeg / Jpg	Ligne de base	YUV420	Aucune limite
		YUV422
		YUV440
		YUV444
	Progressif	YUV420	5120 X 3840
		YUV422
		YUV440
		YUV444
BMP Aucune limite

• Format vidéo

Format du fichier	Format vidéo	Résolution MAX	Débit MAX	Nombre d'images	Format audio	Remarque
AVI MKV DIVX	DIVX4/5/6 XVID MPEG-2/4 H.264 M-JPEG WMV3	1080P 20Mbps	30fps		AC3 DTS MPEG1/2/3 PCM ADPCM AAC	Non compatible avec VC-1 AP H. 264 est compatible avec moins de 4 cad-res de référence.
TS	MPEG-2 H.264	1080P 20Mbps	30fps		AC3 DTS MPEG1/2/3 LPCM AAC	H. 264 est compatible avec moins de 4 cad-res de référence.
DAT VOB MPG MPEG	MPEG-1 MPEG-2	1080P 20Mbps	30fps		MPEG1/2/3 AC3 DTS LPCM	-
MOV MP4 3GP	MPEG-4 H.264 H.263	1080P 20Mbps	30fps		AC3 AMR PCM AAC	H. 264 est compatible avec moins de 4 cad-res de référence.
RM RMVB	RV3 RV4	720P 5Mbps	30fps		Cook (RA6) AAC (RA9) RACP (RA10)	-
WMV WMV3	1080P 20Mbps	30fps			WMA2 WMA3	No support VC-1 AP

■ N'est pas compatible avec la fonctionnalité B-Frame.

• Format musique

Type de musique (extension)	Taux d’échantillonnage (KHz)	Débit (Kbps)
MP3 8-48 8-320
WMA 22-48 5-320
OGG 8-48 64-320
ADPCM-WAV 8-48 32-384
PCM-WAV 8-48 128-1536
AAC 8-48 8-256

Installation au plafond

Si vous voulez utiliser un kit d'installation tiers pour fixer votre projecteur au mur, vérifiez que les vis utilisées pour attacher le projecteur respectent ces spécifications suivantes :

- Type de vis : M3

• Diamètre : 3 mm
• Longueur : 25 mm

■ Veuillez noter que tout dommage résultant d'une installation incorrecte entraînera l'annulation de la garantie.

Système de projection DLP	®
Résolutions WXGA (1280 x 800)
Compatibilité ordinateur Les PC	IBM sont compatibles, Apple Macintosh, iMac et les standards VESA : SXGA, XGA, SVGA, VGA, WXGA
Compatibilité vidéo NTSC (3.58/4.43), PAL (B/D/G/H/I/M/N), SECAM (B/D/G/K/K1/L), HDTV (480i, 576i, 480p, 576p, 720p, 1080i, 1080p)
Format Auto, 4:3, 16:9, 16:10
Couleurs affichables 1,07 milliards de couleurs
Lentille de projection F# 1.5, f = 13.92 mm
Taille de l'écran de projection 30" - 80"
Distance de projection 0.9 m - 2.4 m
Rapport de projection 1.4
Taux de balayage horizontal 30 k - 100 kHz
Taux de rafraichissement balayage vertical	50 - 85 Hz
Correction trapèze +/- 40 degrés
Poids 1.2 Kg (2.6 lbs)
Dimensions (L x I x H) 214mm x 164mm x 42.5mm
Alimentation électrique AC 100 - 240 V, 50 - 60 Hz
Consommation électrique	Utilisation normale : 120W +/- 20% @ 110Vac (mode Bright @ pleine puissance)Mode ECO: 60W +/-20% @ 110Vac (mode Vidéo @ économie d'énergie)Veille < 0.5 W
Températures de fonctionnement	5°C à 35°C / 41°F à 95°F
Connectique	Alimentation x 1Lecteur de carte SD x 1USB A x 1HDMI x 1VGA x 1S-Video x 1Composite x 1Sortie audio x 1Mini USB B x 1

Contenu standard du carton

• Cordon d'alimentation x 1
- Câble VGA x 1
- Télécommande x 1
- Piles AAA (pour la télécommande) x 2
• Sac souple de transport x 1
• Guide de l'Utilisateur (DVD) x 1
• Guide de démarrage rapide x 1
- Carte de garantie x 1

La conception et les spécifications sont modifiables à tout instant sans notification préalable.

Service clientèle

Pour une aide technique ou un service sur le produit, veuillez voir le tableau ci-dessous ou contacter votre revendeur.

Note : Vous aurez besoin du numéro de série du produit.

Pays / Région Site Internet		T= TéléphoneF= Fax	Courrier électronique
France et autres pays francophones en Europe	www.viewsoniceurope.com/fr/	www.viewsoniceurope.com/fr/support/call-desk/	[e-mail]
Canada www.viewsonic.com		T (Numéro vert)= 1-866-463-4775T= 1-424-233-2533F= 1-909-468-3757	[e-mail]
Suisse	www.viewsoniceurope.com/chfr/	www.viewsoniceurope.com/chfr/support/call-desk/	[e-mail]
Belgique (Français)	www.viewsoniceurope.com/befr/	www.viewsoniceurope.com/befr/support/call-desk/	[e-mail]
Luxembourg (Français)	www.viewsoniceurope.com/lu/	www.viewsoniceurope.com/lu/support/call-desk/	[e-mail]

Garantie Limitée VIEWSONIC® PROJECTEUR

Ce que la garantie couvre:

ViewSonic garantit que son produit est sans défaut tant au niveau du matériel que de la main-d'oeuvre sous utilisation normale et durant la période de garantie. Si le produit est défectueux au niveau du matériel ou de la main-d'oeuvre durant la période de garantie, ViewSonic, à sa discrétion, aura le choix de réparer ou changer le produit avec un autre produit similaire. Le produit ou les parties de rechange peuvent inclure des parties ou composants refrabriqués ou refourbis.

Garantie limitée générale de trois (3) ans

Soumise à la garantie limitée de un (1) an telle que définie ci-dessous. Pour l'Amérique du Nord et du Sud : Trois (3) ans de garantie pour toutes les pièces à l'exclusion de la lampe, trois (3) ans de garantie pour la main-d'œuvre et un (1) an de garantie pour la lampe originale, à compter de la date de l'achat d'origine. Pour l'Europe à l'exception de la Pologne : Trois (3) ans de garantie pour toutes les pièces à l'exclusion de la lampe, trois (3) ans de garantie pour la main-d'œuvre et quatre-vingt-dix (90) jours de garantie pour la lampe originale, à compter de la date de l'achat d'origine. Pour la Pologne : Deux (2) ans de garantie pour toutes les pièces à l'exclusion de la lampe, deux (2) ans de garantie pour la main-d'œuvre et quatre-vingt-dix (90) jours de garantie pour la lampe originale, à compter de la date de l'achat d'origine.

Garantie limitée de un (1) an pour usage intensif :

Dans les cas d'usage intensif, à savoir pour une utilisation du projecteur durant plus de quatorze (14) heures par jour en moyenne, pour l'Amérique du Nord et du Sud : Un (1) an de garantie pour toutes les pièces à l'exclusion de la lampe, un (1) an de garantie pour la main-d'œuvre et quatre-vingt-dix (90) jours de garantie pour la lampe originale, à compter de la date de l'achat d'origine. Pour l'Europe : Un (1) an de garantie pour toutes les pièces à l'exclusion de la lampe, un (1) an de garantie pour la main-d'œuvre et quatre-vingt-dix (90) jours de garantie pour la lampe originale, à compter de la date de l'achat d'origine.

Autres régions ou pays : Veuillez vérifier auprès de votre revendeur local ou du bureau local de ViewSonic pour obtenir les informations sur la garantie.

Garantie de la lampe soumise à des conditions, à vérification et à approbation. S'applique uniquement à la lampe installée par le fabricant. Toutes les lampes achetées séparément sont garanties pour une période de 90 jours.

Qui est protégé par la garantie :

Cette garantie est offerte seulement au premier acheteur de l'appareil.

Qu'est-ce qui n'est pas couvert par la garantie :

1. Tout produit sur lequel le numéro de série a été effacé, modifié ou retiré.
2. Tout dommage, détérioration ou problème de fonctionnement résultant :

a. D'un accident, d'un abus, d'une mauvaise utilisation, d'une négligence, d'un incendie, d'un contact avec de l'eau, d'un orage électrique ou de toute autre calamité naturelle, d'un mauvais entretien, d'une modification non autorisée de l'appareil ou du non-respect des instructions fournies avec le produit.
b. D'un usage en dehors des spécifications du produit.
c. D'un usage du produit dans un autre but que celui prévu pour le produit ou dans des conditions anormales d'utilisation.

d. D'une réparation ou d'une tentative de réparation par une personne non autorisée par ViewSonic.

e. De dommages suite à l'expédition du produit.

f. De la désinstallation ou de l'installation du produit.

g. De causes externes au produit, telles que des fluctuations du courant électrique ou d'une panne de courant.

h. De l'usage d'accessoires ou de pièces non conformes aux spécifications de ViewSonic.

i. De l'usure normale.

j. De toute autre cause non reliée à un défaut de l'appareil.

1. Frais de service liés à la désinstallation, à l'installation et à la configuration

Comment obtneir un service:

1. Pour des informations concernant l'obtention d'un service sous Garantie, veuillez contacter l'Aide à la Clientele de ViewSonic (veuillez consulter la page "Aide à la Clientele"). Vous aurez besoin de fournir le numéro de série de votre produit.

2. Pour obtenir un service de Garantie, vous devrez fournir (a) le ticket d'achat original, (b) votre nom, (c) votre adresse, (d) une description du problème et (e) le numéro de série du produit.

3. Expédiez le produit avec les frais d'envoi prépayés dans l'emballage original à un centre de réparation autorisé de ViewSonic service ou directement à ViewSonic.

4. Pour des informations supplémentaires ou sur le nom du centre de réparation de ViewSonic, veuillez contacter ViewSonic.

Limite des garanties implicites:

Aucune garantie implicite ou expresse n'est faite, qui s'étende au-dela de la description contenue dans ce document y compris une garantie implicite de commerciabilité ou de conformité à un objectif particulier.

Exclusion des dommages:

La responsabilité de ViewSonic est limitée au cout d'une réparation ou d'un changement du produit. ViewSonic ne sera pas responsable pour:

1. Tout dommage à la propriété causée par tout défaut dans le produit, les dommages en relation avec une incommodité, une perte d'utilisation du produit, une perte de temps, une perte de profits, une perte d'opportunité commerciale, une perte de clientele, une interférence dans les relations commerciales ou toute autre perte commerciale, même si averti de la possibilité de tels dommages.

2. Tout autre dommage, accidentels, conséquentiels ou autres.

3. Tout plainte contre le consommateur par toute autre partie.

Effet des réglementations d'Etat:

Cette garantie vous donne des droits légaux spécifiques mais vous pouvez en avoir d'autres, qui peuvent varier d'Etat à Etat. Certains Etats ne permettent aucune limite aux garanties implicites et/ou n'autorisent pas l'exclusion des dommages accidentels ou conséquentiels, de fait les limites susmentionnées peuvent ne pas s'appliquer à vous.

Ventes Hors U.S.A. et Canada:

Pour des informations sur la Garantie et les services sur les produits ViewSonic vendus hors des U.S.A. et du Canada, veuillez contacter ViewSonic ou votre vendeur ViewSonic local.

La période de garantie pour ce produit en Chine Continentale (Hong Kong, Macao et Taiwan Exclus) est sujette aux termes et conditions de la Carte de Garantie pour Entretien.

Pour les utilisateurs en Europe et en Russie, les informations détaillées concernant la garantie sont disponibles sur notre site web à l'adresse suivante www.viewsoniceurope.com sous la rubrique Support/Warranty Information.
