Type de produit	Liaison TV sans fil (kit émetteur/récepteur)
Marque	Philips
Modèle	SLV3105
Dimensions de l'émetteur	120 × 182 × 40.2 mm
Dimensions du récepteur	120 × 182 × 40.2 mm
Poids de l'émetteur	0,292 kg
Poids du récepteur	0,290 kg
Fréquence porteuse	2400 - 2470 MHz
Nombre de canaux	4 canaux sélectionnables
Portée effective	40 m (peut être réduite par les murs)
Modulation	FM
Alimentation électrique	9 V CC, 500 mA par adaptateur secteur
Sortie audio	2 V
Connectique vidéo	Péritel (entrée/sortie)
Température d'utilisation	0 °C à 40 °C
Humidité relative	Jusqu'à 90 % à 40 °C
Fonctions principales	Transmet sans fil le signal vidéo/audio d'une source (décodeur, magnétoscope, etc.) vers un second téléviseur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs, alcool, ammoniac ou benzène.
Sécurité	Ne pas ouvrir l'appareil (haute tension). Ne pas exposer aux liquides. Utiliser uniquement l'adaptateur fourni.
Pièces détachées et réparabilité	Non spécifié. L'appareil ne doit être ouvert que par un professionnel agréé.
Informations générales	Conforme CE. Marqué DEEE. Ne pas jeter aux ordures ménagères.

FOIRE AUX QUESTIONS - SLV3105 PHILIPS

Pourquoi n'y a-t-il pas d'image sur la TV1 ?

Vérifiez que la source vidéo est allumée et correctement connectée à l'émetteur. Assurez-vous que l'émetteur est allumé et que le câble Péritel est bien branché sur la TV1. Vérifiez que l'entrée Péritel correcte est sélectionnée sur la TV1.

Pourquoi n'y a-t-il pas d'image sur la TV2 ?

Vérifiez que le récepteur est connecté à la TV2 et allumé. Assurez-vous que l'émetteur est allumé et que la source vidéo fonctionne. Sélectionnez la bonne entrée Péritel sur la TV2. Changez éventuellement de canal sans fil si des interférences se produisent.

Que faire en cas d'interférences sur l'image de la TV2 ?

Déplacez légèrement le récepteur ou l'émetteur. Changez le canal sans fil en utilisant le commutateur CHANNEL situé sur chaque appareil (4 canaux disponibles). Les murs et plafonds peuvent réduire la portée.

Comment installer correctement l'émetteur ?

Branchez le câble Péritel reliant la source vidéo (décodeur, magnétoscope...) à l'émetteur. Connectez l'adaptateur secteur à l'émetteur et à une prise de courant. Allumez l'émetteur à l'aide de l'interrupteur ON/OFF. La LED verte doit s'allumer.

Comment installer correctement le récepteur ?

Branchez le câble Péritel du récepteur à la TV2. Connectez l'adaptateur secteur et allumez le récepteur. Réglez le commutateur CHANNEL sur le même numéro que celui de l'émetteur.

Comment utiliser le cordon d'extension de télécommande ?

Éteignez l'émetteur, connectez le cordon d'extension à la prise IR de l'émetteur, puis dirigez le témoin lumineux vers le capteur IR de la source vidéo. Allumez l'émetteur. Vous pouvez alors contrôler la source avec la télécommande.

La télécommande ne répond pas sur la TV2, que faire ?

Dirigez la télécommande directement vers le récepteur. Changez les piles. Installez le cordon d'extension de télécommande si nécessaire. La portée maximale de la télécommande est de 7 m.

Pourquoi y a-t-il un bourdonnement quand j'utilise la télécommande ?

Déplacez légèrement le récepteur ou l'émetteur jusqu'à ce que le bourdonnement s'arrête.

L'image est en noir et blanc avec un magnétoscope S-VHS, pourquoi ?

Vérifiez que le connecteur Péritel du magnétoscope S-VHS envoie un signal CVBS (vidéo composite). Consultez le mode d'emploi du magnétoscope.

Quels sont les canaux disponibles et comment les changer ?

Il y a 4 canaux sélectionnables via le commutateur CHANNEL sur l'émetteur et le récepteur. Pour changer de canal, réglez les deux commutateurs sur le même numéro.

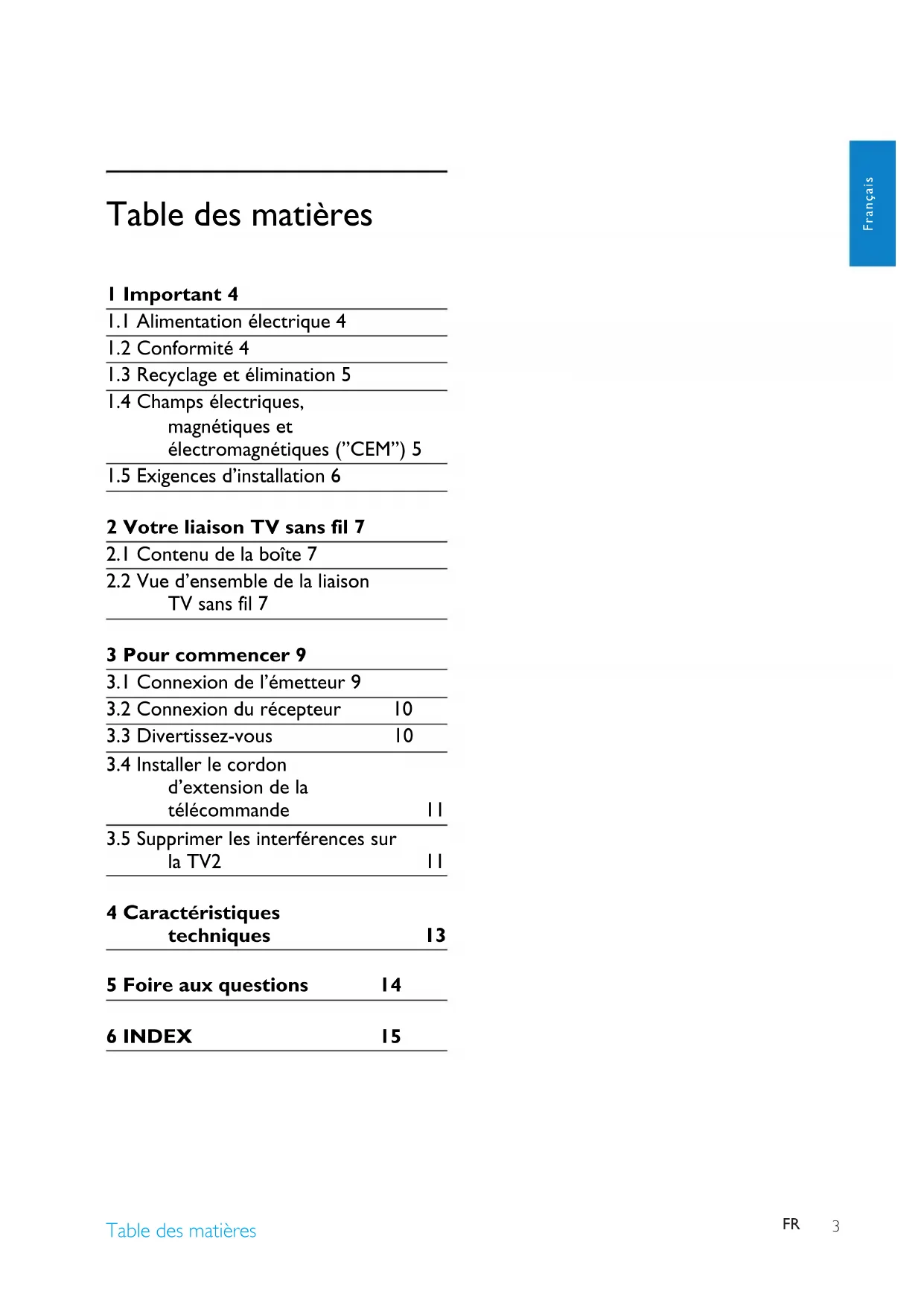

MODE D'EMPLOI SLV3105 PHILIPS

I.1 Alimentation électrique 4
1.2 Conformité 4
1.3 Recyclage et élimination 5
1.4 Champs electriques, magnétiques et electromagnétiques ("CEM") 5
1.5 Exigences d'installation 6

2 Notre liaison TV sans fil 7

2.1 Contenu de la boîte 7
2.2Vue d'ensemble de la liaison TV sans fil 7

3 Pour commencer 9

3.1 Connexion de l'émetteur 9
3.2 Connexion du récepteur 10
3.3 Divertissez-vous 10
3.4 Installer le cordon d'extension de la télécommande 11
3.5 Supprimer les interférences sur la TV2 11

4 Caracteristiques

techniques 13

5 Foire aux questions 14
6 INDEX 15

Important

Prenez le temps de dire ce mode d'emploi avant d'utiliser votre liaison TV sans fil. Il contient des informations importantes et des notes concernant le fonctionnement de votre liaison TV sans fil.

I.1 Alimentation électrique

• Branches les adaptateurs secteur uniquement à une source de courant alternatif 100-240 V, 50/60 Hz.
• Le réseau électrique est classé comme dangereux. Le seul moyen d'etreindre le chargeur est de le débrancher de la source de courant. Assurez-vous que la source de courant soit toujours aisément accessible.

Attention

Pour éviter tout dommage ou mauvais fonctionnement :

• N'exposez pas la liaison TV sans fil aux températures élevées des apparéils de chauffage ou du soleil.
• Ne laissez pas tomber votre liaison TV sans fil et ne laissez pas d'objets tomber sur celle-ci.
• N'utilise pas de produits de nettoyage contenant de l'alcool, de l'ammoniac, du benzène ou des abrasifs, ceux-ci pouvant endommager l'appareil.
• N'utilisez pas ce produit dans des lieux représentant des risques d'explosion.
• Ne laissiez pas de petits objets métalliques entre en contact avec l'appareil. Ceci peut déterminer la qualité du son et endommager l'appareil.
• Les téléphones portables fonctionnant à proximate peuvent provoquer des interférences.

N'ouvre pas l'appareil sous peine d'être exposé(e) à de haute tensions.
- Ne mettez pas le chargeur en contact avec des liquides.
- Ne laissez pas la liaison TV sans fil entrer en contact avec des liquides.
Utilisez uniquement l'alimentation
electrique fournie.
FabricANTPHILIPS
Designation:SSW1918
- Caracteristiques de l'alimentation électrique pour le récepteur et l'émetteur
Entrée : AC100-240V/300mA, 50Hz/60Hz
Sortie : 9V/1100mA CC

Temperatures d'utilisation et de stockage :

Utilisez dans un lieu où la température se situe toujours entre 0 et 40^ (32 et 103^ ).
- Rangez dans un endroit où la température se situe toujours entre -25 et 60^ (-13 et 140^ ).

1.2 Conformité

Ce produit a ete concu, teste et fabrique conformement a la Directive europenne RTTE 1999/5/CE.

Conformément à cette directive, ce produit peut être utilisé dans les pays suivante :

Identifant de classe. Ceci est un produit de classe I.

Par la presente, Philips déclare que cet apparéil est conforme aux principales exigences et autres dispositions pertinentes de la Directive 1999/5/CE. Vous pouvez consulter la Déclaration de conformité sur www.p4c.philips.com.

I.3 Recyclage et élimination

Instructions relatives à l'élimination des produits hors d'usage.

La directive DEEE (Déchets d'Équipements Électriques et Électroniques 2000/96/CE) a été mise en place afin d'assurer que les produits soient recyclés en utilisant les mêmes techniques disponibles de traitement, de valorisation et de recyclage, et ainsi concourir à la protection de l'environnement et de la santé humaine.

Votre produit a ete concu et fabriqué avec des composants et des materiaux de qualite supérieure, pouvant etre recycles et reutilises.

Ne jetez pas votre produit usage dans leur poubelle domestique.

Veuillez prendre connaissance des structures locales mises en place pour la collecte sélective des apparils électriques et électroniques portant ce symbole :

Utilisez l'une des options de retraitement suivantes:

I. Éliminez le produit complet (y compris câbles, prises et accessoires) en les remettant aux points de collecte DEEE prévus à cet effet.

1. Si vous achetez un produit de remplacement, remettez votre ancien produit complat à votre détaillant. La Directive DEEE oblige en effet le commercant à accepter de reprendre le produit.

Informations sur l'emballage : Tous les emballages des produits Philips portent les symboles standards d'encouragement au recyclage et a l'élimination appropriés de vos évventuels déchets.

Une contribution financière a été versée au système national de récapération et de recyclage.

Le matériel d'emballage étiqueté est recyclable.

1.4 Champs électriques, magnétiques et electromagnétiques ("CEM")

I. Philips Royal Electronics fabrique et vend de nombreux produits grand public qui, comme tout apparéil électronique, sont capables d'émettre et de receivevoir des signaux électromagnétiques.

1. Un des principes directeurs de la politique commerciale de Philips est de prendre toutes les précautions de santé et de sécurité nécessaires, afin que nos produits soient conformes à toutes les exigences légales applicables et respectent les limites des normes CEM en vigueur au moment de la fabrication desdits produits.

2. Philips s'engage à conceiveir, produit et commercialiser des produits sans effets néfastes sur la santé.

3. Philips confirme que ses produits, lorsqu'ils sont manipulés correctement et utilisés pour l'usage auquel ils sont destinés, sont sans danger pour l'utilisateur d'après les conclusions scientifiques disponibles à ce jour.

4. Philips joue un role actif dans le développement de normes internationales de sécurité et CEM, lui permettant d'anticiper davantage les développements de standardisation et ainsi les intégrer rapidement à ses produits.

1.5 Exigences d'installation

Lorsqu'il est en service, l'appareil émet et reçoit des ondes hertzioniès. L'appareil est conforme aux normes établies à ce sujet.

L'appareil fonctionnant grâce à la technologie des ondes hertzioniennes, la qualité de l'image peut être influencée par les jours à micro-ondes, les apparêils Bluetooth, les réseaux sans fil (WiFi), etc...
De ce fait, l'appareil peut souffrir du même type d'interférences que les systèmes GSM, les récepteurs de radio portables et autres produits utilisant les ondes hertzioniennes.

2 Notre liaison TV sans fil

Félicitations pour votre achat et bienvenue chez Philips!

Pour bénéficier pleinement de l'assistance offerte par Philips, enregistrez votre produit sur: www.philips.com/welcome.

2.1 Contenu de la boîte

A. Émetteur

B. Récepteur

C. 2 adaptateurs secteur

D. Cordon d'extension de télécommande

E. Mode d'emploi

2.2 Vue d'ensemble de la liaison TV sans fil

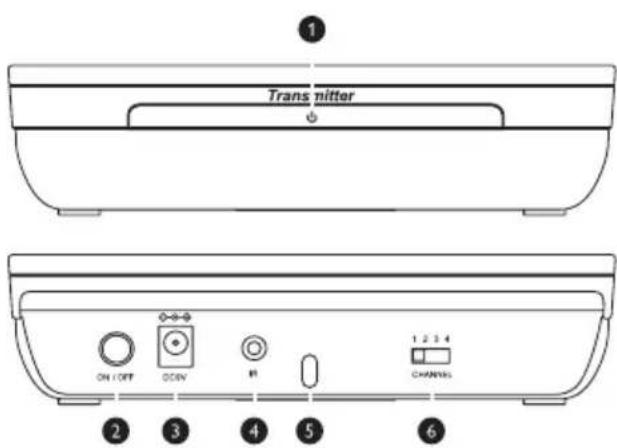

Émetteur

Commandes et affichage

I Témoin d'alimentation :

vert : allumé

2 Interrupteur Marche/Arrêt

3 Connecteur d'alimentation (9V CC)

4 Port du cordon d'extension de télécommande

6 Commutateur de selection de canal sans fil

Réglage du commutateur CHANNEL (CANAL) sur

4 canaux disponibles

Récepteur

Cordon d'extension de télécommande

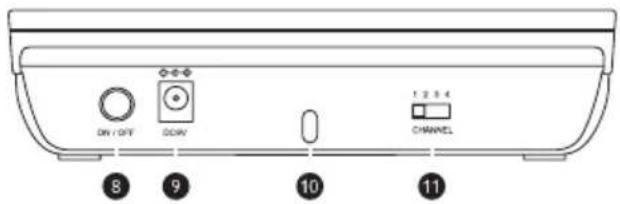

Commandes et affichage

7 Témoin d'alimentation :

vert:allumé

8 Interrupteur Marche/Arrêt

9 Connecteur d'alimentation (9V CC)

11 Commutateur de selection de canal sans fil

Réglagedu commutateur

CHANNEL (CANAL) sur

4 canaux disponibles

12 Connecteur

13 Témoin d'extension

3 Pour commencer

3.1 Connexion de l'émetteur

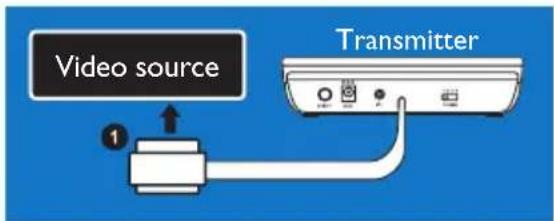

I. Connectez la source video à l'émetteur

a. Prenez l'émetteur fourni (A). Trouvez le cable Peritel reliant la source video à la TVI et débranchez-le.

Remarque: La source video peut être un décodeur satellite, un magnétoscope, un lecteur ougraveur de DVD...

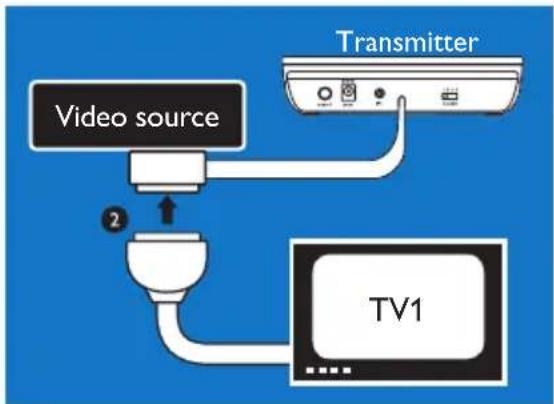

1. Connectez la TVI Branchez le cable Péritel de la TVI au connecteur Péritel de l'émetteur (A).

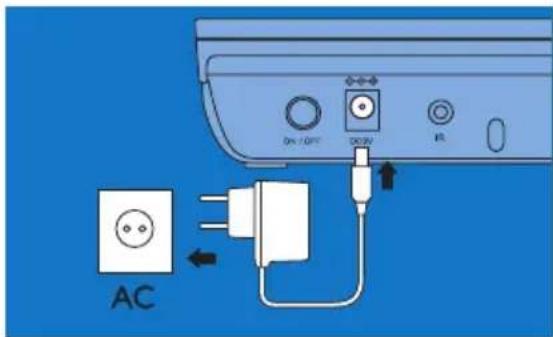

1. Connectez l'adaptateur secteur

a. Prenez l'adaptateur secteur fourni (C) et branche le connecteur à la prise d'alimentation 9V CC de l'émetteur (A).

b. Branchez l'adaptateur à une prise de courant.

c. La LED verte en façade doit s'allumer.

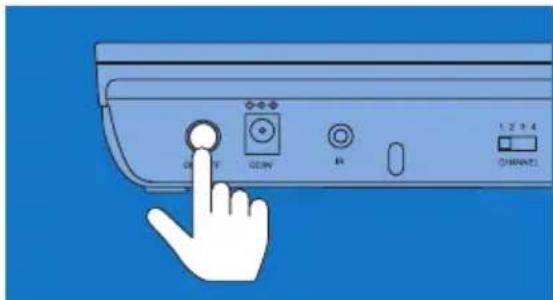

Remarque: Si ce n'est pas le cas, appuyez sur l'interrupteur ON/OFF (MARCHE/ ARRET) au dos de l'appareil.

1. Vérifiez le bon fonctionnement de la TVI

a. Allumez la TVI
b. Verifiez le bon fonctionnement de la TVI.
c. Allumez la source video connectee.
d. Vérifiez que l'image en provenance de la source video apparait sur la TVI.

L'émetteur est correctement connecté.

1. Connectez le cordon d'extension de la télécommande (D) à la prise IR.

2. Pour plus de détails, voir "3.4 Installerer le cordon d'extension de la télécommande".

3.2 Connexion du récepteur

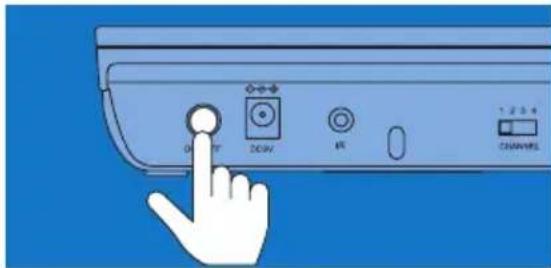

Preparation

• Allumez l'émetteur (A).

• Allumez la source video.

• Prenez ces éléments :

• Récepteur (B)
  Adaptateur secteur (C)

• Telecommande de la source video

• Allez à la TV2.

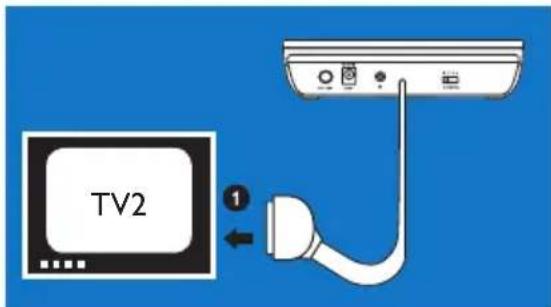

I. Connectez le récepteur au second téléviseur (TV2)

Branchez le cable Péritel du récepteur (B) au connecteur Péritel de la TV2.

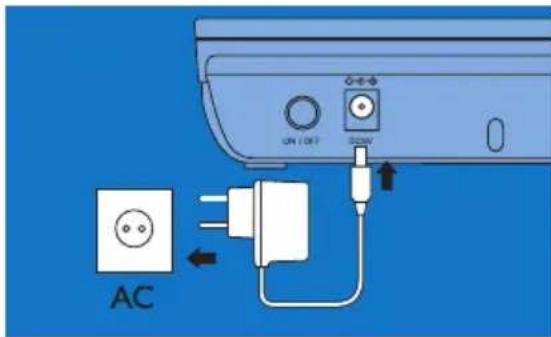

1. Connectez l'adaptateur secteur

a. Prenez l'adaptateur secteur fourni (C) et branchez le connecteur à la prise d'alimentation 9V CC du récepteur (B).
b. Branchez l'adaptateur à une prise de courant.

c. La LED verte en façade doit s'allumer.

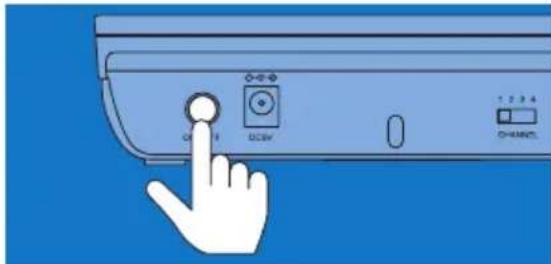

Remarque: Si ce n'est pas le cas, appuyez sur l'interrupteur ON/OFF (MARCHE/ ARRET) au dos de l'appareil.

1. Reglez le commutateur CHANNEL (CANAL) sur le même numero que celui de l'émetteur (A).

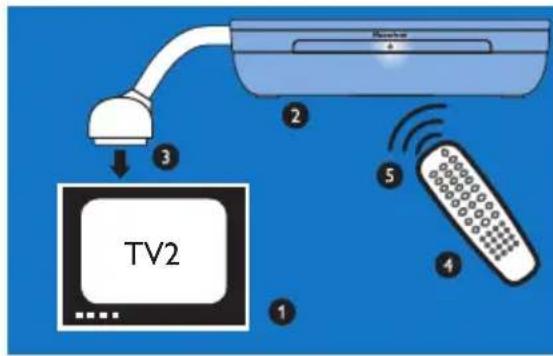

3.3 Divertissez-vous

Toutes les opérations décrites sous 3.1 et
3.2 devraient avoir ete effectuees.

I. Allumez la TV2.
2. Allumez le récepteur (B).
3. Selectionnez l'entrée Péritel correcte sur la TV2.
4. Dirigez la télécommande de la source video vers le récepteur (B).
5. Contrôlez la source video à l'aide de cette télécommande.

1. Vérifiez que l'image en provenance de la source video apparaît sur la TV2.

   Le récepteur est correctement connecté.

Remarque: Si le magnétoscope ou le graveur de DVD est en train d'enregistrer un programme de télévision, c'est cette chaine que vous Voyez.

Remarque: Comment regarder une source video sur la TVI?

Utilisez normalement votre TVI et votre source video pour regarder une source video sur la TVI.

3.4 Installer le cordon d'extension de la télécommande

Le cordon d'extension de télécommande transmet le signal IR aux sources video. I. Éteignez l'émetteur (A).

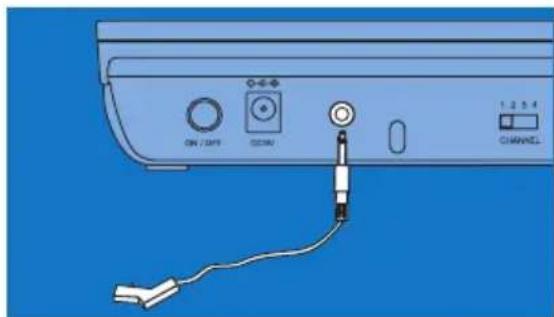

1. Connectez le cordon d'extension de la télécommande (D) à la prise IR.
2. Dirigez le témoin lumineux de l'extension vers la source video, directement vers le capteur IR en façade.

Remarque: Pour connaître l'emplacement exact du capteur IR sur la façon de la source video, voyagez le mode d'emploi de cette dernière.

1. Allumez l'émetteur (A).
2. Si le cordon d'extension de télécommande IR est correctement installé, vous pouvez utiliser votre télécommande pour contrôler votre source video.

3.5 Supprimer les interférences sur la TV2

Quand les étapes 3.1 et 3.2 ont ete effectuees, you pouze peut-etre observer des interferences.

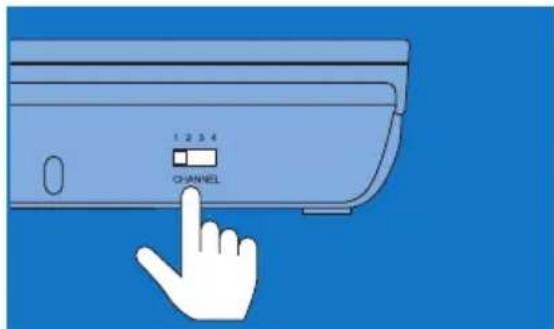

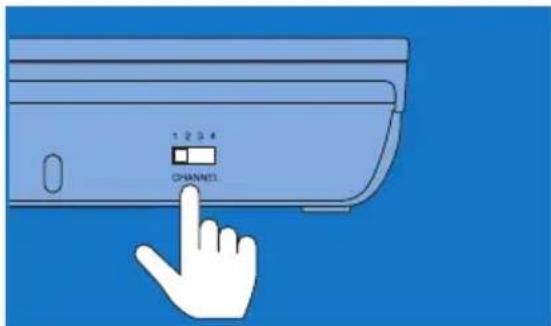

I. Trouvez le commutateur CHANNEL (CANAL) sur l'émetteur (A). Il y a 4 canaux. En cas d'interférences, vous devrez peut-être changer le canal.
2. En cas d'interférences, réglez le commutateur CHANNEL (CANAL) de l'émetteur (A) sur un numéro différent.

1. Trouvez le commutateur CHANNEL (CANAL) sur le récepteur (B).

2. Reglez le commutateur CHANNEL (CANAL) sur le même numero que celui de l'émetteur (A).

4 Caracteristiques techniques

Émetteur

Système : RF (LIAISON-TV)

Modulation : FM

Poids:0,292 kg

Dimensions: 120 × 182 × 40.2 mm

Fréquence porteuse : 2400~2470 MHz

Canaux:4

Puisance nominale de sortie : 10 mW

Portee effective: 40m

Sortie audio : 2 V

Entrée video: I, IV

Alimentation électrique : 9 V/500 mA

Extension IR récepteur

Fréquence RF: 433,92MHz

Sensibilité de réception: -90 ~ -98 dBm

Fréquence porteuse IR : 30-57 kHz

PortedefonctionnementLEDIR:3m

Récepteur

Système : RF (LIAISON-TV)

Poids:0,290kg

Dimensions: 120 × 182 × 40.2 mm

Gamage de fréquence de lecture :

2400~2470MHz

Canaux:4

Rapport signal/bruit audio : 45 dB (à 15 m)

Rapport signal/bruit video: 50 dB (à 15 m)

Sortie audio : 2 V

Sortie video: I, I V

Réponse en fréquence video :

50Hz-5.5MHz

Réponse en fréquence audio :

40 Hz~15 kHz

Alimentation électrique : 9 V/500 mA

Extension IR émetteur

Fréquence IR : 433,92MHz

Puisance de sortie RF : 7~9 dBm

Fréquence porteuse IR:30\~57 kHz

Portee capteur IR : Zm

Gamage de températures

• Utilisation: De 0 à 40^ (32 à 103^ ).

Stockage: De -10 à 70^ (14 à 157°F).

Humidité relative

• Utilisation: Jusqu'à 90% à 40^
  Stockage: Jusqu'à 90% à 40°C

5 Foire aux questions

Vous trouvrez dans ce chapitre les questions les plus frequently mentionposées au sujet de votre apparéil, ainsi que les réponses.

Pas d'image ou mauvaise image sur la TVI

• Vérifiez que la source video est allumée.
• Verifiez que la source video est connectée à l'émetteur (A).
• Vérifiez que l'émetteur (A) est connecté à la TVI.
• Vérifiez que l'émetteur (A) est allumé.
• Vérifiez le branchement des cables Péritel.
• Vérifiez que l'entrée Péritel correcte est selectionnée sur la TVI.

Pas d'image ou mauvaise image sur la TV2

• Vérifiez le branchement des cables Péritel.
• Vérifiez que le récepteur (B) est connecté à la TV2.
• Vérifiez que le récepteur (B) et l'émetteur (A) sont allumés.
• Vérifiez que la source video est allumée.
• Vérifiez que l'entrée Péritel correcte est selectionnée sur la TV2.
• Si l'image de la source video apparait correctement sur la TVI, vérifie que le signal video de la source video est en mode CVBS.

• Changez le canal sans fil utilisé pour la communication.
  Voir "Supprimer les interférences sur la TV2" en page 11.

• Le récepteur (B) est hors de portée de l'émetteur (A). Les murs et plafonds entre le récepteur (B) et l'émetteur (A) peuvent réduire la portée.

Interférences sur l'image de la TV2.

• Déplacez légèrement le récepteur (B) ou l'émetteur (A).
• Changez le canal sans fil utilisé pour la communication.
• Voir "Supprimer les interférences sur la TV2" en page 11.
• Le récepteur (B) est hors de portée de l'émetteur (A). Les murs et plafonds entre le récepteur (B) et l'émetteur (A) peuvent réduire la portée.

Les sources video ne-replyant pas aux télécommandes de la TV2.

• Dirigez la télécommande directement vers le récepteur (B).
• Changez les piles des télécommandes.
• Installez le cordon d'extension de la télécommande (D).

Voir "Installer le cordon d'extension de la télécommande" en page 11.

Remarque: La portée maximale de la télécommande est de 7 m.

Bourdonnement quand vous utilisez la télécommande

• Déplacez légèrement le récepteur ou l'émetteur jusqu'à ce que le bourdonnement s'arrête.

Image en noir et blanc avec le magnétoscope S-VHS (Magnétoscope Super Video Home System)
- Vérifiez que le connecteur Péritel du magnétoscope S-VHS envoie bien un signal CVBS. (Vidente composite). Voir son mode d'emploi.

Glossaire

CVBS: Norme video couleur pour la TV.

Easylink :

Permet à un magnétoscope ou à un graveur de DVD de prendre automatiquement en charge les présections de la TV.

Technologie RF:

Technologie utilisant les fréquences radio, utilisé pour les liaisons sans fil.

Péritel :

Connecteur unique permettant une connexion facile d'appareils audio et video.

6 INDEX

Canal II

\section*{Caracteristiques techniques 13}

Connexion de l'émetteur 9

Connexion du récepteur 10

Contenu de la boîte 7

Cordon d'extension de télécommande II

Divertissez-vous 10

Foire aux questions 14

Interférences II

Pour commencer 9

Votre liaison TV sans fil 7

Vue d'ensemble de la liaison TV sans fil 7

Philips Consumer Lifestyle

HK-1043-SLV3105

2010

(Report No. / Numéro du Rapport) (Year in which the CE mark is affixed / Année au cours

de laquelle le marquage CE a ete appose)

(Name / Nom de l'entreprise)

TUSSENDIEPEN 4, 9206 AD DRACHTEN, THE NETHERLANDS

(address / adrasse)

(Déclarons sous notre propre responsabilité que le(s) produit(s) électricque(s):)

PHILIPS SLV3105/12

(brand name, nom de la marque)

(Type version or model, referrer ou modele)

Wireless TV Link

-product description, description du produit)

(Auquel cette déclaration se rapporte, est conforme aux normes harmonisées suivantes)

(title, number and date of issue of the standard / titre, numero et date de parution de la norme)

EN62311:2008

EN 301489-1 V1.8.1:2008

EN 301489-3 V1.4.1:2002

EN 300 220-1 V2.2.1:2008

EN 300 200-2 V2.2.1:2008

EN 300 440-1 V1.4.1:2008

EN 300 440-2 V1.2.1:2008

EN 60950-1:2006/A11:2009

(Conformément aux exigences essentielles et autres dispositions pertinentes de:)

(EI sont fabriqués conformément à une qualité au moins conforme à la norme ISO 9001 ou aux Documents Permanents CENELEC)

The Notified Body (L'Organisme Notifé)

Cetecom/0682 (Name and number/nom et numero)

(et a délivré le certificat)

(certificate number / numéro du certificat)

Remarks: (Remarques:)

ASpeelman, CL Compliance Manager (signature, name and function / signature, nom et fonction)
