Caractéristiques	Détails
Type d'appareil	Enregistreur audio
Formats d'enregistrement	WAV, MP3
Capacité de stockage	Support de carte SD/SDHC jusqu'à 32 Go
Entrées audio	Entrée ligne, entrée micro avec alimentation fantôme
Fonctionnalités d'édition	Couper, copier, coller, ajouter des effets
Utilisation	Idéal pour les musiciens, les podcasteurs et les journalistes
Interface utilisateur	Écran LCD rétroéclairé, boutons de navigation
Alimentation	Piles AA ou adaptateur secteur
Maintenance	Nettoyer régulièrement les contacts et les entrées
Sécurité	Éviter l'exposition à l'humidité et aux températures extrêmes
Accessoires inclus	Câble USB, manuel d'utilisation
Garantie	2 ans

FOIRE AUX QUESTIONS - SR01 SOS KORG

Comment démarrer l'enregistreur KORG SR01 SOS ?

Pour démarrer l'enregistreur KORG SR01 SOS, appuyez sur le bouton d'alimentation situé sur le côté de l'appareil. Assurez-vous que la batterie est chargée ou que l'appareil est branché sur une source d'alimentation.

Comment enregistrer un audio ?

Pour enregistrer, appuyez sur le bouton 'Record' et commencez à jouer ou à parler. Appuyez à nouveau sur 'Record' pour arrêter l'enregistrement.

Comment écouter un enregistrement ?

Pour écouter un enregistrement, sélectionnez le fichier souhaité dans le menu, puis appuyez sur le bouton 'Play'.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la batterie est correctement insérée et chargée. Si l'appareil ne s'allume toujours pas, essayez de le brancher sur une source d'alimentation.

Comment transférer des fichiers audio sur un ordinateur ?

Connectez l'enregistreur à votre ordinateur à l'aide d'un câble USB. L'appareil devrait apparaître comme un disque externe, et vous pourrez copier les fichiers audio directement sur votre ordinateur.

Comment effacer un enregistrement ?

Pour effacer un enregistrement, sélectionnez le fichier dans le menu, puis choisissez l'option 'Effacer'. Confirmez votre choix pour supprimer le fichier.

Pourquoi le son est-il de mauvaise qualité ?

Vérifiez que le microphone est correctement positionné et qu'il n'y a pas de bruit de fond excessif. Assurez-vous également que les paramètres de qualité d'enregistrement sont correctement configurés.

Comment ajuster le niveau d'enregistrement ?

Utilisez le bouton de gain pour ajuster le niveau d'enregistrement. Assurez-vous que le niveau ne dépasse pas le rouge sur l'indicateur de niveau lors de l'enregistrement.

L'enregistreur ne reconnaît pas ma carte SD, que faire ?

Assurez-vous que la carte SD est correctement insérée et formatée dans le format compatible avec l'appareil. Si le problème persiste, essayez avec une autre carte SD.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Pour réinitialiser l'appareil, accédez aux paramètres dans le menu, puis choisissez l'option 'Réinitialiser aux paramètres d'usine'. Confirmez votre choix.

MODE D'EMPLOI SR01 SOS KORG

Manuel d'utilisation

KORG

REMS

EFG ①

Localisation

L'utilisation de cet instrument dans les endroits suivants peut en entraîner le mauvais fonctionnement.

• En plein soleil Endroits très chauds ou très humides Endroits sales ou fort poussiéreux Endroits soumis à de fortes vibrations

Alimentation

Branchez l'adaptateur secteur mentionné à une prise secteur de tension appropriée. Évitez de brancher l'adaptateur à une prise de courant dont la tension ne correspond pas à celle pour laquelle l'appareil est conçu.

Interférences avec d'autres appareils électriques

Les postes de radio et de télévision situés à proximité peuvent par conséquent souffrir d'interférences à la réception. Veuillez donc faire fonctionner cet appareil à une distance raisonnable de postes de radio et de télévision.

Maniement

Pour éviter de les endommager, manipulez les commandes et les boutons de cet instrument avec soin.

Entretien

Lorsque l'instrument se salit, nettoyez-le avec un chiffon propre et sec. Ne vous servez pas d'agents de nettoyage liquides tels que du benziné ou du diluant, voire des produits inflammables.

Conservez ce manuel

Après avoir lu ce manuel, veuillez le conserver soigneusement pour toute référence ultérieure.

Évitez toute intrusion d'objets ou de liquide

Ne placez jamais de récipient contenant du liquide près de l'instrument. Si le liquide se renverse ou coule, il risque de provoquer des dommages, un court-circuit ou une électrocution.

Veillez à ne pas laisser tomber des objets métalliques dans le boîtier (trombones, par ex.). Si cela se produit, débranchez l'alimentation de la prise de courant et contactez votre revendeur korg le plus proche ou le magasin où vous avez acheté l'instrument.

Note concernant les dispositions (seulement EU)

Quand un symbole avec une poubelle barrée d’une croix apparaît sur le produit, le mode d’emploi, les piles ou le pack de piles, cela signifie que ce produit, manuel ou piles doit être déposé chez un représentant compétent, et non pas dans une poubelle ou toute autre déchetterie conventionnelle.

Disposer de cette manière, de prévenir les dommages pour la santé humaine et les dommages potentiels pour l'environnement. La bonne méthode d'élimination dépendra des lois et règlements applicables dans votre localité, s'il vous plaît, contactez notre organisme.

administratif pour plus de détails. Si la pile contient des métaux lourds au-delà du seuil réglementé, un symbole chimique est affiché en dessous du symbole de la poubelle barrée d'une croix sur la pile ou le pack de piles.

Cet appareil professionnel a été conçu pour la manipulation de matériel audio dont vous détenez les droits d'auteur ou dont le détenteur de ces droits vous a donné la permission de copier le matériel, ou dans le cadre d'activités ne constituant pas une infraction à la législation régissant le droit d'auteur. Sache que l'utilisation de matériel audio protégé sans l'autorisation de l'avant-droit constitue une infraction à la législation concernant le droit d'auteur et est dès lors susceptible d'être sanctionnée. En cas de doute, veuillez adresser vos questions à une personne compétente en matière de droit.

Remarque importante pour les clients

Ce produit a été fabriqué suivant des spécifications sévères et des besoins en tension applicables dans le pays où ce produit doit être utilisé. Si vous avez acheté ce produit via l'internet, par vente par correspondance ou/et vente par téléphone, vous devez vérifier que ce produit est bien utilisable dans le pays où vous résidez.

ATTENTION: L'utilisation de ce produit dans un pays autre que celui pour lequel il a été consçu peut être dangereuse et annulera la garantie du fabricant ou du distributeur. Conservez bien votre récépissé qui est la preuve de votre achat, faute de quoi votre produit ne risque de ne plus être couvert par la garantie du fabricant ou du distributeur.

Avant d'utiliser le SOUND on SOUND 62

Installer ou remplacer les piles 62

Insérer ou extraire une carte de mémoire 63

Cartes de mémoire compatibles 63

Mise sous/hors tension. 64

Régler l'heure et la date 64

Noms des éléments et fonctions 65

Prises 65

Panneau de commandes. 66

Description de l'écran LCD. 68

Utiliser le SOUND on SOUND 70

Enregistrement et reproduction. 70

Sélectionner une source d'entrée 70

Enregistrer un nouveau morceau 71

Reproduction. 72

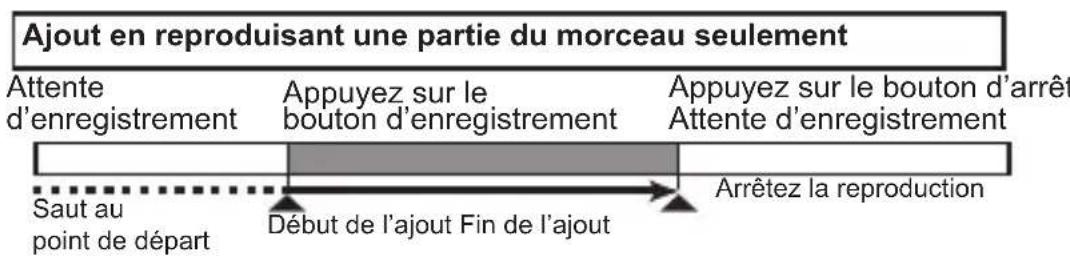

Ajout d'enregistrement (Sound-On-Sound). 73

Fonctions utiles pour la reproduction et l'enregistrement... 75

Changer la vitesse de reproduction (fonction 'Sound Stretch') 75

Démarrage de la reproduction ou de l'enregistrement 75

Reproduction/enregistrement en boucle 75

Annuler un enregistrement (« Undo/Redo »). 77

Autres fonctions 78

Utiliser les effets 78

Utiliser la boîte à rythme 79

Utiliser l'accordeur. 80

Mode menu 81

Opérations de base en mode Menu 81

Liste des catégories, des pages et des paramètres. 81

Catégories, pages et paramètres 85

INPUT 85

REC 86

TIME 88

RHYTHM. 90

FX 91

TUNER 92

DATA 93

MISC 99

Appendice 103

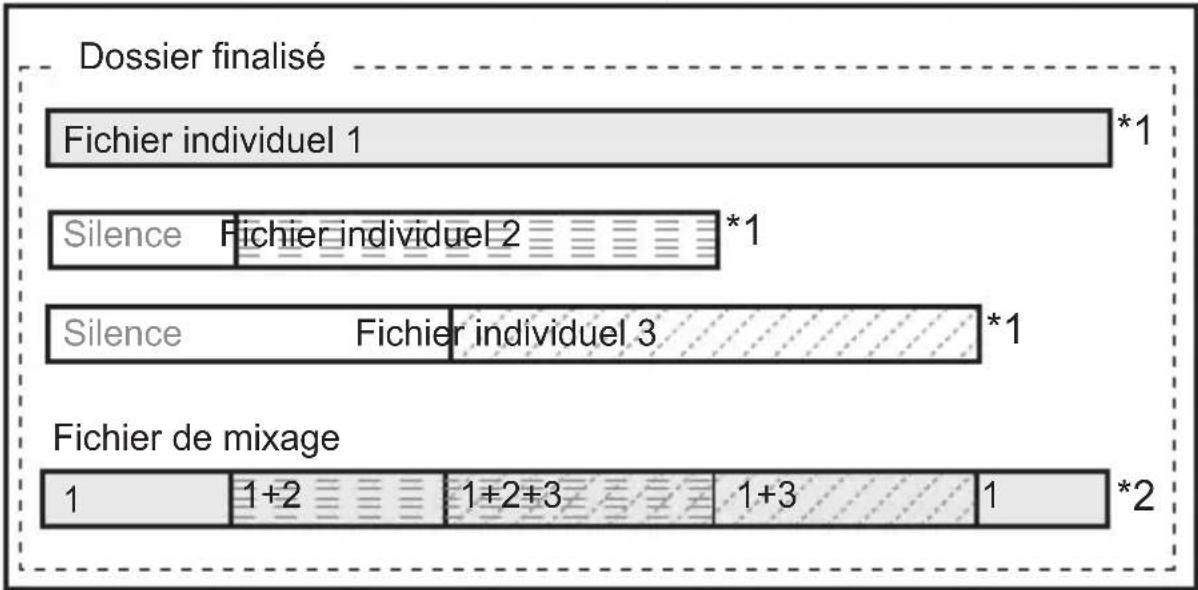

Structure des données du SOUND on SOUND 103

Messages 106

Messages d'exécution 106

Messages d'erreur 106

Dépannage 108

Types d'effets 110

Types de rythmes 111

Fiche technique 112

Sections principales 112

Données techniques 113

Nous vous remercions d'avoir choisi UNLIMITED TRACK RECORDER SOUND on SOUND de Korg. Cet appareil vous permet de réaliser des enregistrements de niveau professionnel sans matériel encombrant. Le SOUND on SOUND est idéal pour les compositeurs qui veulent noter des idées, pour les guitaristes ou pour l'enregistrement de répétitions ou de concerts.

Le SOUND on SOUND dispose d'un microphone intégré pour effectuer les enregistrements. Il est également équipé d'une entrée dédiée pour guitare, d'une entrée ligne pour appareil audio et d'une prise pour micro permettant de brancher un micro externe. L'enregistreur est compatible avec les fichiers audio de format WAV (44.1kHz, 16 bits). Le SOUND on SOUND permet d'ajouter ("overdub") des données à un enregistrement préalable en enregistrant et en mixant les signaux d'entrée avec ceux du fichier reproduit. Cette fonction transforme l'appareil en enregistreur multipiste.

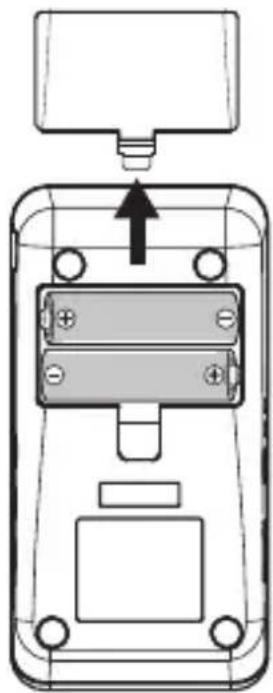

Installer ou remplacer les piles

Le SOUND on SOUND fonctionne avec deux piles AA. Korg préconise l'utilisation de piles alcalines (LR6) ou au nickel-hydrure métallique (NiMH).

Ne mélangez jamais des piles neuves et usées ou des piles de types différents.

1. Vérifiez que l'alimentation est coupée. Tous les témoins (LED) et l'écran doivent être éteints.
2. Retirez le couvercle du compartiment à piles.
3. Si le compartiment contient des piles épuisées, retirez-les.
4. Insérez deux piles de taille AA dans le compartiment en orientant correctement leurs pôles + et -
5. Refermez le couvercle du compartiment à piles.

Remplacez les piles quand leur tension baisse. Si les piles sont épuisées, retirez-les immédiatement du compartiment. Si vous pensez laisser le produit inutilisé pendant une période assez longue, retirez les piles.

La durée de vie des piles dépend de leur type et de leur fabricant ainsi que de l'utilisation qui en est faite. Elle dépend également

également du type et du fabricant de la carte de mémoire utilisée ainsi que de sa capacité.

Durée de vie des piles

( quand le rétroéclairage et l'éclairage des témoins sont coupés)

Type de piles	Enregistrement en continu (avec le micro intégré)/ Reproduction en continu (par casque)
Piles alcalines x 2	Environ 10 heures/Envviron 10 heures
Piles NiMH (1900mAh) x 2	Environ 11 heures/Envviron 11 heures

Pour obtenir une évaluation précise de la durée de vie résiduelle des piles, entrez le type de piles utilisées à la page "BATTERY" de la catégorie MISC en mode Menu (voyez page 100). Si la tension des piles baisse, vous pouvez brancher un adaptateur secteur (vendu séparément) pour alimenter l'enregistreur afin de continuer à l'utiliser. Les piles fournies sont destinées à vérifier le fonctionnement de l'enregistreur. Leur durée de vie peut être relativement courte.

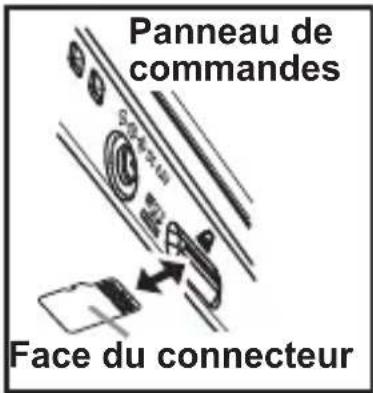

Insérer ou extraire une carte de mémoire

1. Vérifiez que l'alimentation est coupée. Tous les témoins (LED) et l'écran doivent être éteints.
2. Insérez la carte de mémoire jusqu'au déclic (voyez page 65).
3. Pour extraire la carte de mémoire, poussez doucement sur la carte du bout du doigt jusqu'au déclic puis relâchez-la.
4. Après éjection de la carte de mémoire, extrayez-la de la fente.

Pour en savoir plus sur le maniement des cartes de mémoire, veuillez lire le mode d'emploi accompagnant la carte. Veillez à enfiler convenablement la carte de mémoire dans la fente en l'orientant correctement. Ne forcez pas lors de l'insertion d'une carte de mémoire. Insérez la carte doucement dans la fente. N'insérez et n'extrayez jamais de carte de mémoire tant que l'appareil est sous tension. Vous risquez de perdre les données se trouvant dans l'appareil ou sur la carte, voire de rendre la carte de mémoire inutilisable.

Cartes de mémoire compatibles

Le SOUND on SOUND reconnaît les cartes microSD et microSDHC.

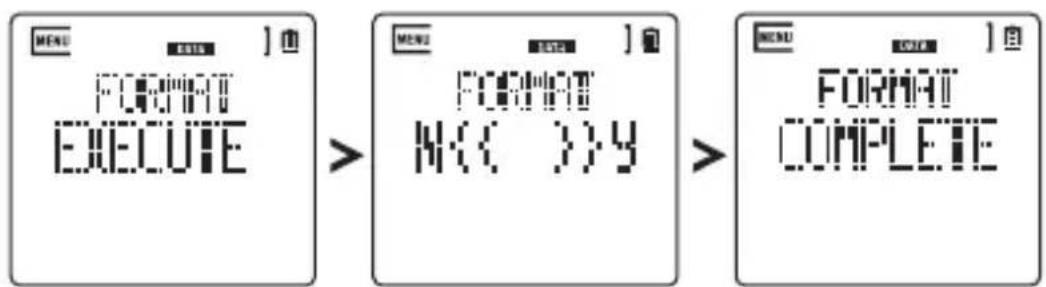

Formater une carte de mémoire

Si vous disposez d'une carte de mémoire que vous avez déjà utilisée avec un ordinateur, un téléphone portable, un appareil photo numérique ou tout autre appareil, vous ne pouvez pas l'utiliser telle quelle avec le SOUND on SOUND. Il faut d'abord la formater pour pouvoir l'utiliser avec l'enregistreur. Pour en savoir plus, voyez "FORMAT" à la page 93.

Durée d'enregistrement

Environ 100 minutes pour 1GB.

Il faut compter environ 10Mo par minute d'enregistrement.

Les durées d'enregistrement mentionnées ci-dessus sont approximatives. La durée d'enregistrement maximum diminue plus le nombre de morceaux enregistrés sur la carte augmente.

La durée d'enregistrement maximum mentionnée ci-dessus s'applique au premier enregistrement en continu sur une carte. En cas d'overdub à un enregistrement ("overdub"), la durée d'enregistrement totale correspond à la somme des durées des divers enregistrements.

La durée d'enregistrement maximum par "morceau" est de six (6) heures.

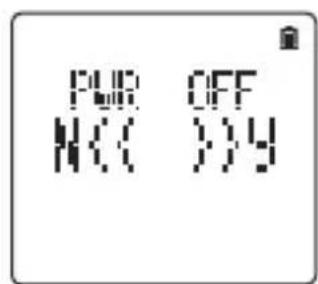

Mise sous/hors tension

Avant de brancher le produit à un autre dispositif, veillez à régler le volume du produit et de l'autre dispositif au minimum et mettez le produit hors tension pour éviter de provoquer un dysfonctionnement ou d'endommager le haut-parleur.

1. Pour mettre le produit sous tension, maintenez l'interrupteur d'alimentation enfoncé jusqu'à ce que l'écran s'allume.
2. Pour mettre le produit hors tension, vérifiez d'abord que l'enregistrement ou la reproduction est arrêtée puis maintenez l'interrupteur d'alimentation enfoncé jusqu'à ce que le message "PWR OFF" apparaisse.
3. Appuyez sur le bouton pour couper l'alimentation. Pour RENONCER à couper l'alimentation, appuyez sur le bouton

Mettez toujours le produit hors tension en suivant la procédure ci-dessus.

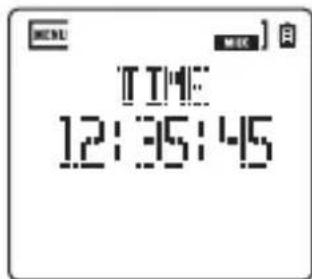

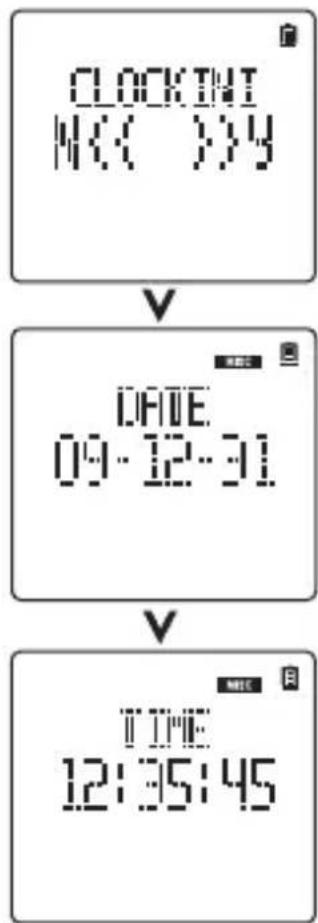

Régler l'heure et la date

Avant l'enregistrement, réglez l'horloge interne. La date et l'heure régées ici servent à dater les enregistrements.

1. Lors de la première mise sous tension du produit, l'écran affiche "CLOCKINI".
2. Appuyez sur le bouton
3. Le champ de l'année clignote. Appuyez sur le bouton + ou - pour entrer l'année. Seuls les deux derniers chiffres de l'année sont affichés. Les deux premiers chiffres sont "20XX" et ne peuvent pas être modifiés.
4. Avec la règle de l'année, appuyez sur le bouton
5. Le champ du mois clignote. Appuyez sur le bouton + ou - pour entrer le mois.
6. Appuyez sur le bouton pour passer au paramètre suivant puis utilisez le bouton + ou - pour régler le jour, l'heure, les minutes et les secondes.
7. Appuyez sur le bouton pour confirmer les réglages de date et de l'heure.

Pour annuler les réglages, appuyez sur le bouton d'arrêt. Pour régler la date et l'heure ultérieurement, affichez la

page "DATE" dans la catégorie MISC du mode Menu (voir page 99).

Quand vous remplacez les piles ou si les piles sont épuisées depuis environ trois jours, les réglages de date et d'heure retrouvent leur valeur par défaut.

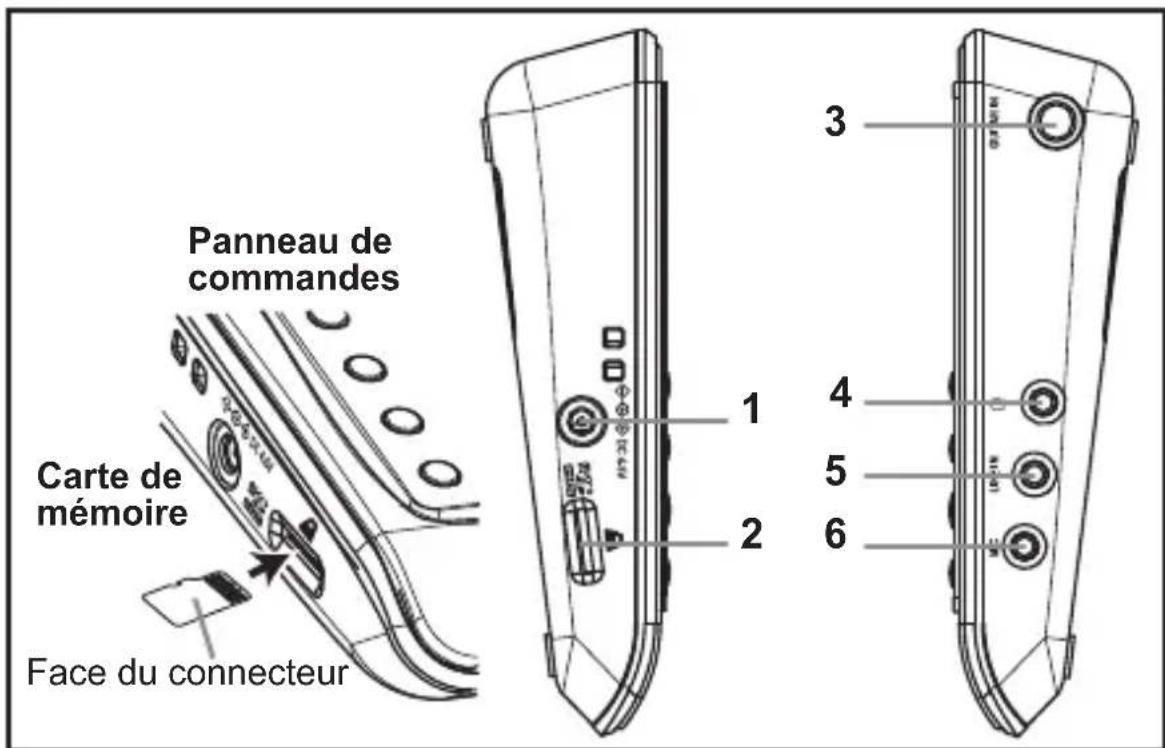

Prises

1. Prise pour adaptateur secteur

Utilisez exclusivement l'adaptateur secteur conçu pour le SOUND on SOUND.

1. Fente pour carte de mémoire

Voyez "Insérer ou extraire une carte de mémoire" à la page 63.

1. Prise GUITAR IN (pour jack standard)

Vous pouvez brancher une guitare ou une basse directement à cette entrée haute impedance.

1. Prise pour casque (mini-jack stéréo)

Cette prise permet de brancher un casque stéreo ou un dispositif audio externe (amplificateur etc.). Quand cette prise est utilisée, le haut-parleur interne est coupé.

1. Prise LINE (mini-jack stéréo)

Branchez cette entrée audio analogique à la sortie audio analogique d'un dispositif audio externe.

1. Prise MIC (mini-jack stéréo)

Cette prise peut accueillir un micro externe. Vous pouvez utiliser un petit micro à condensateur car la prise permet de l'alimenter (fonction "Plug-In-Power", voyez "P·IN·PWR" à la page 86).

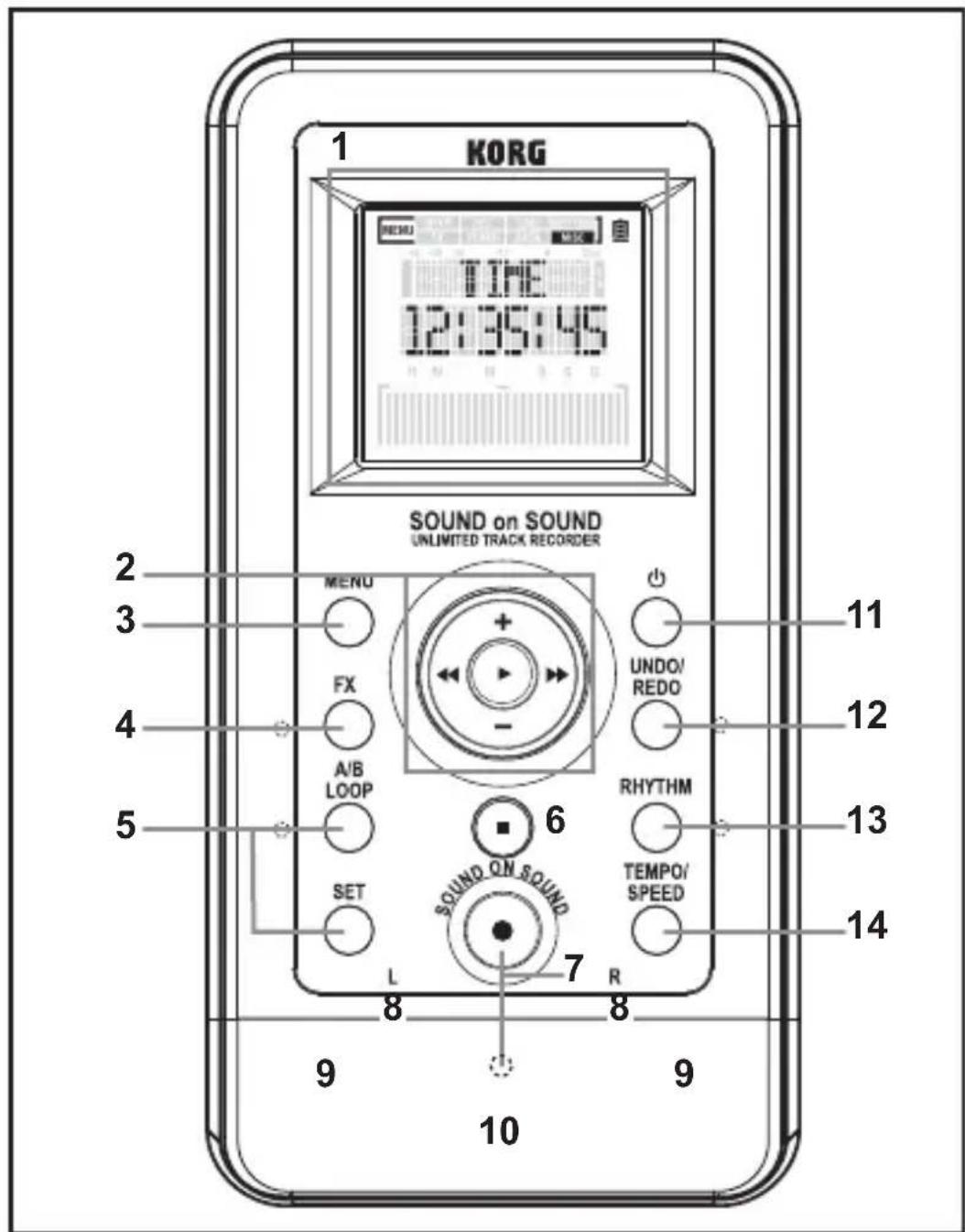

1. Écran LCD

Affiche divers paramètres. Quand un cadre rectangulaire est affiché dans le bas de l'écran, il peut servir de curseur tactile pour entrer ou changer des réglages par simple glissement du doigt (voyez page 68).

2. Boutons de pilotage

Les boutons <<,>> + et - permettent de piloter l'enregistrement et la reproduction ainsi que d'effectuer différents réglages en mode Menu.

3. Bouton MENU

Appuyez sur ce bouton pour passer en mode Menu et accéder à divers paramètres (voyez page 81). Appuyez sur le bouton d'arrêt en maintenant le bouton MENU enfoncé pour passer en mode Hold et bloquer le fonctionnement des boutons. Pour quitter le mode Hold, appuyez de nouveau sur le bouton d'arrêt en maintenant le bouton MENU enfoncé.

4. Bouton et témoin FX

Appuyez brièvement sur ce bouton pour activer (témoin allumé) ou couper (témoin éteint) les effets. Maintenez ce bouton enfoncé pour afficher la page de réglage des effets (voyez page 78).

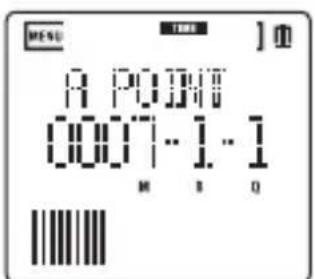

5. Bouton et témoin a/b LOOP, bouton a/b SET

Ces boutons permettent de configurer la reproduction et l'enregistrement en boucle (voyez page 75).

6. Bouton d'arrêt

Appuyez sur ce bouton pour arrêter l'enregistrement ou la reproduction, ou pour annuler un réglage.

7. Bouton et témoin d'enregistrement (SOUND on SOUND)

Appuyez sur le bouton d'enregistrement pour passer en attente d'enregistrement. Le témoin d'enregistrement clignote. Appuyez de nouveau sur le bouton d'enregistrement pour lancer l'enregistrement. Le témoin d'enregistrement cesse de clignoter et reste allumé.

8. Témoins de saturation l et r

Ces témoins clignotent en rouge s'il y a saturation.

10. Haut-parleur

Le haut-parleur interne est coupé quand vous branchez une fiche à la prise pour casque. Le haut-parleur est également coupé pour éviter un effet larsen durant l'enregistrement avec le micro interne ou externe, durant le réglage du niveau d'entrée, durant l'utilisation de l'accordeur ou en attente d'enregistrement.

11. Interrupteur d'alimentation (voyez page 64)

Bouton et témoin UNDO (voir page 77)

13. Bouton et témoin RHYTHM

Appuyez brièvement sur ce bouton pour activer (témoin allumé) ou couper (témoin éteint) la boîte à rythme. Maintenez ce bouton enfoncé pour afficher la page de réglage de la boîte à rythme (voyez page 79).

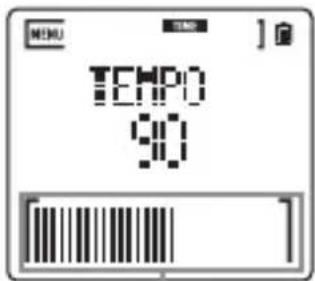

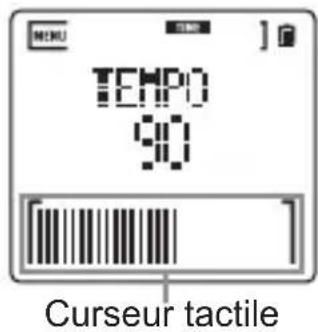

14. Bouton tempo/speed

Appuyez brièvement sur ce bouton pour afficher le tempo. Vous pouvez aussi le configurer pour entrer le tempo par "Tap Tempo". Maintenez ce bouton enfoncé pour afficher la page de réglage du tempo (voyez page 79).

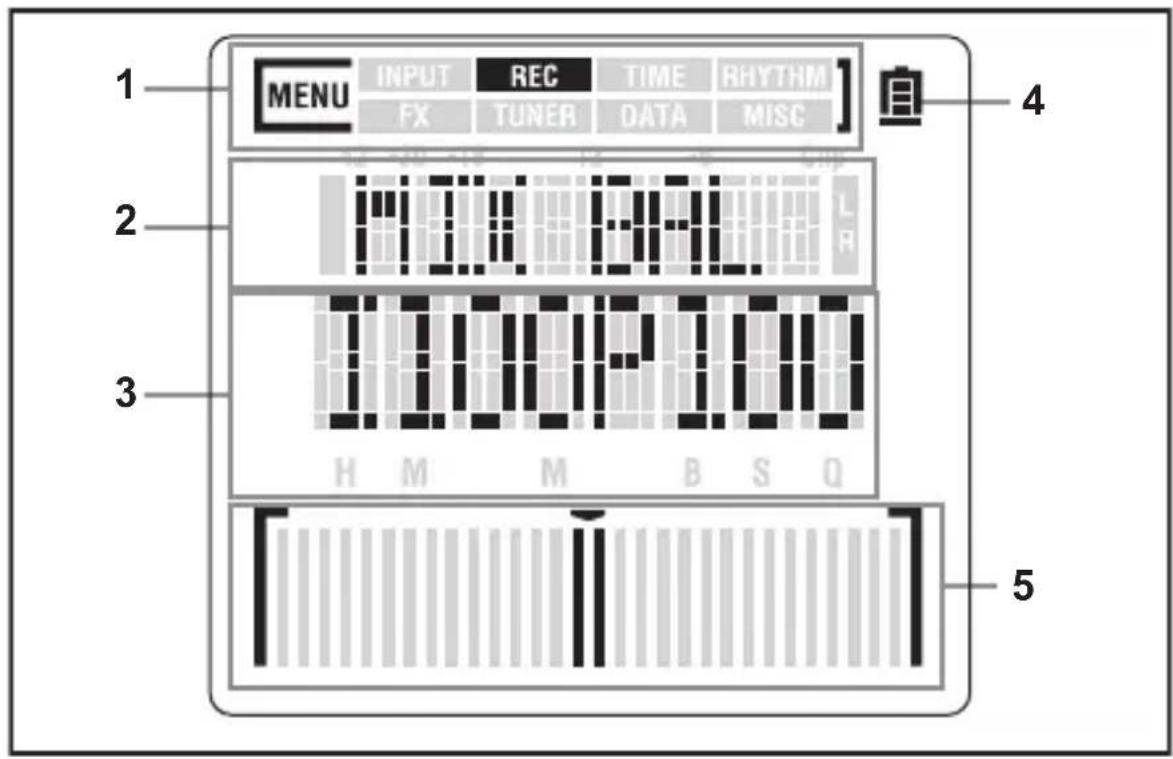

1. Témoins du mode menu

Ces témoins indiquent les catégories du mode Menu. Pour naviguer d'une catégorie à l'autre, maintenez le bouton MENU enfoncé et appuyez sur le bouton , + ou -. Pour changer de page au sein d'une catégorie, appuyez sur le bouton , ou . Appuyez sur le bouton + ou - pour régler les paramètres.

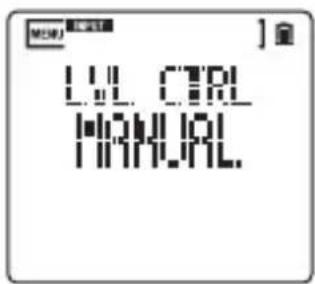

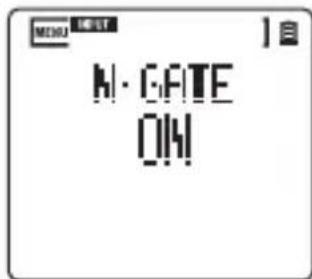

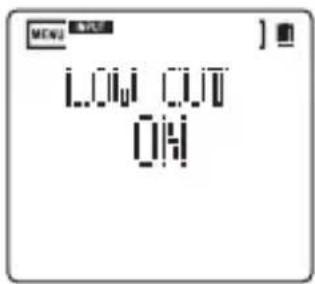

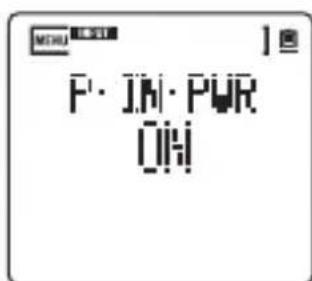

INPUT	Réglages du signal d'entrée: niveau d'entrée, timbre, alimentation par prise (Plug-In-Power) etc. (voyez page 85)

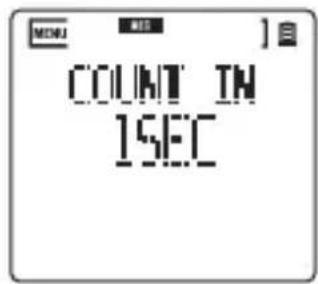

REC	Réglages d'enregistrement: démarche, fonction "Undo" etc. (voyez page 86)

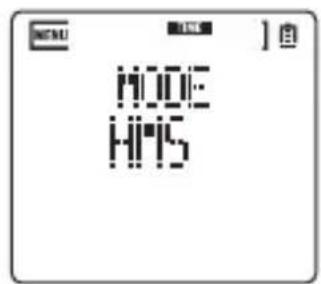

TIME	Réglages temporels: mode d'affichage temporel, tempo etc. (voyez page 88)
RHYTHM	Réglages liés au rythme: sélection du motif rythmique, des options de timing etc. (voyez page 90)

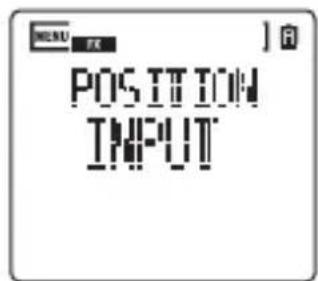

FX	Réglages d'effets: sélection d'effet, réglages de paramètres d'effet etc. (voyez page 91)

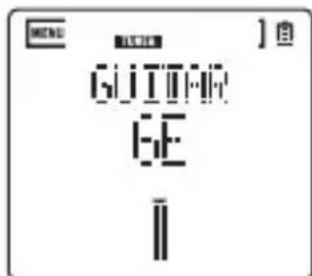

TUNER	Réglages d'accordeur (voyez page 80)
DATA	Gestion des données: suppression de morceaux, formatage etc. (voyez page 93)

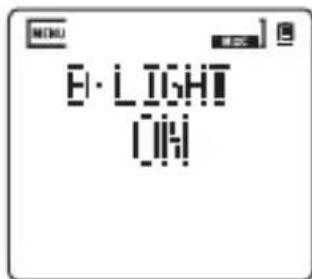

MISC	Autres fonctions: rétroéclairage de l'écran, éclairage des témoins etc. (voyez page 99)

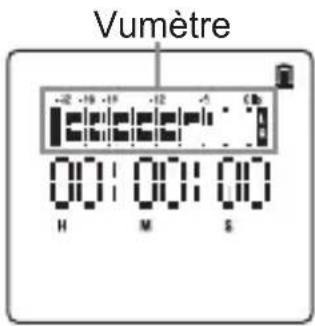

1. Numéro de pièce, vumètre, nom de page

A l'arrêt	Affiche le numéro du morceau
Durant la reproduction	Un vumètre affiche le niveau du signal reproduit
Durant l'enregistrement ou en attente d'enregistrement	Un vumètre affiche le niveau du signal d'entrée
En mode Menu	Affiche le nom de la page au sein de la catégorie可以选择

1. Compteur, paramètre

Durant l'enregistrement ou la reproduction	Affiche la position actuelle
	HMS	Affiche la position actuelle en heures, minutes, secondes
	MBQ	Affiche la position actuelle en mesures, temps, quart de temps
En mode Menu	Affiche l'option ou le réglage du paramètre de la page

4. Indicateur de piles

L'indicateur de piles affiche la durée de vie résiduelle des piles.

Elevée

Basse

Si clignote, les piles sont pratiquement épuisées. Remplacez-les immédiatement.

L'indicateur de piles n'apparaît pas si vous utilisez un adaptateur secteur en option.

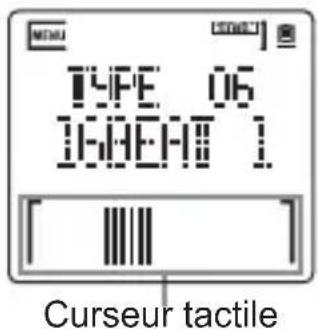

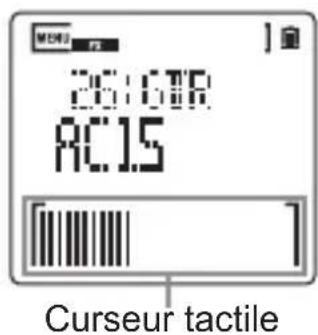

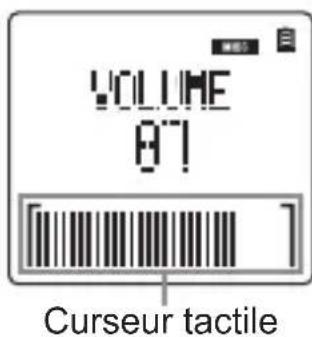

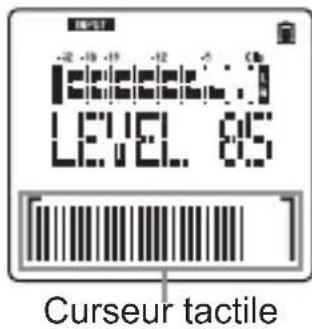

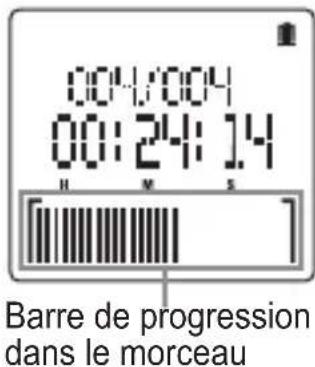

1. Barre de progression dans le morceau, indicateur d'accordage, curseur tactile

Durant la reproduction	Barre de progression dans le morceau Affiche la position actuelle. Vous pouvez changer cette position en utilisant cette barre comme curseur tactile.
Durant l'accordage	Indicateur d'accordage Affiche l'état de l'accordage. Si votre instrument est bien accordé, la barre de progression s'arrête au centre.
Page de selection d'effet	Curseur tactile Permet de changer le réglage du paramètre en glissant le doigt sur le curseur.
Page de selection de rythme	Curseur tactile Permet de selectionner une variation rythmique en glissant le doigt sur le curseur.
Autres paramètres	Curseur tactile Quand un cadre entoure la barre, vous pouvez faire glisser le doigt à l'intérieur du cadre pour changer les réglages de paramètres.

Enregistrement et reproduction

Avant de lancer l'enregistrement, vous pouvez ajouter les éléments suivants si vous le souhaitez.

• Traitement du signal d'entrée par des effets internes (voyez page 78).
• Utilisation de la boîte à rythme interne (voyez page 79).
• Enregistrement en mode Time MBQ (par mesures) (voyez page 88).

Sélectionner une source d'entrée

Cette section explique comment enregistrer une guitare électrique branchée à la prise GUITAR IN.

1. Branchez votre guitare électrique à la prise GUITAR IN. Ne branchez rien aux prises LINE et MIC.

Détection de la source d'entrée

Le SOUND on SOUND détecte automatiquement si une source est branchée à la prise GUITAR IN, LINE ou MIC. Quand il détecte une prise branchée, il sélectionne automatiquement cette prise comme source d'entrée. Ne branche donc rien aux prises d'entrée audio ne devant pas servir pour l'enregistrement. Si vous branchez un dispositif externe à plusieurs prises, la source d'enregistrement est sélectionnée selon l'ordre de priorité suivant. Si vous n'avez branché aucun dispositif, le microphone interne est automatiquement sélectionné comme source d'entrée.

Dispositifs branchés	Source d'entrée automatiquement sélectionnée
Guitare, dispositif de niveau ligne, microphone	Prise GUITAR IN
Guitare, microphone	Prise GUITAR IN
Dispositif de niveau ligne, microphone	Prise LINE
MicrophonePrise MIC
AucunMicrophone interne

Si vous branchez un micro nécessitant une alimentation par la prise, régalez les paramètres correspondants ("Plug-In-Power", voyez page 86).

1. Appuyez sur le bouton d'enregistrement pour passer en attente d'enregistrement. Le témoin d'enregistrement clignote.
2. Appuyez sur le bouton + ou - pour régler le niveau d'entrée. Vous pouvez aussi utiliser le curseur tactile à l'écran pour régler le niveau. Le niveau d'enregistre

l'enregistrement est bon si le vumètre reste autour de “-6” et si les témoins de saturation ne s'allument pas pour les signaux les plus forts.

Notez que vous ne pouvez pas régler le niveau d'entrée si le paramètre "LVL CTR" (réglage du niveau) est réglé sur "AUTO" (voyez "LVL CTRL" à la page 85).

1. Appuyez sur le bouton d'arrêt pour annuler l'attente de reprise. Le témoins d'enregistrement s'éteint.

Enregistrer un nouveau morceau

Les données enregistrées sur le SOUND on SOUND sont appelées "morceau".

Avant de pouvoir enregistrer un morceau, il faut créer un nouveau fichier de morceau.

1. Suivez une des trois méthodes ci-dessous pour créer un nouveau fichier de morceau.
2. Si vous n'avez pas encore enregistré de morceau depuis le formatage de la carte de mémoire ou si vous avez effacé tous les morceaux (voyez page 93) et si le titre de morceau "NEW/001" apparait à l'écran, appuyez sur le bouton d'enregistrement.

Numéro du morceau sélectionné

• vez appuyer sur le bouton pour sélectionner le fichier de morceau vide (en l'occurrence, "NEW") puis appuyez sur le bouton d'enregistrement.
• enant le bouton d'arrêt enfoncé et en appuyant sur le bouton d'enregistrement.

Si le témoin d'enregistrement clignote rapidement (deux fois par seconde environ) après la pression sur le bouton d'enregistrement, vous êtes en attente d'enregistrement d'un nouveau morceau. Si le témoin d'enregistrement clignote lentement (une fois par seconde environ) après la pression sur le bouton d'enregistrement, vous devez sélectionner un nouveau fichier de morceau (voyez page 73). Créez et sélectionnez un nouveau fichier de morceau.

1. Pour lancer l'enregistrement à partir du mode d'attente (le témoin d'enregistrement clignote), appuyez de nouveau sur le bouton d'enregistrement. Le témoin d'enregistrement cesse de clignoter et reste allumé.

L'enregistrement peut également démarrer automatiquement dès qu'un signal d'entrée est capté (voyez "AT START" à la page 86).

1. Appuyez sur le bouton d'arrêt pour interrompre l'enregistrement. Le témoin d'enregistrement clignote.
2. Pour reprendre l'enregistrement, appuyez sur le bouton d'enregistrement (le té émoin d'enregistrement s'éteint).

Reproduction

1. Retournez au début du morceau. Appuyez brièvement sur le bouton pour retourner au début du morceau que vous venez d'enregistrer. Si vous sélectionnez un autre morceau avec le bouton ou, vous passez automatiquement au début de ce morceau.
2. Lancez la reproduction du morceau. Appuyez sur le bouton pour lancer la reproduction du morceau.
3. Pour interrompre la reproduction, appuyez sur le bouton
4. Pour reprendre la reproduction, appuyez de nouveau sur le bouton.
5. Pour arrêter la reproduction et retourner au début du morceau, appuyez sur le bouton d'arrêt.

Pour régler le volume de la reproduction, appuyez sur le bouton + ou -. Vous pouvez aussi utiliser le curseur tactile à l'écran pour régler le niveau.

Changer de position

Pour changer l'endroit à partir duquel la reproduction doit démarrer, il existe trois méthodes. Notez que ces méthodes ne sont disponibles que lorsque la page de reproduction est affichée.

Avance rapide	Maintenez le bouton ◆ enforcé pour avancer rapide-ment dans le morceau.
Recul rapide	Maintenez le bouton ◆ enforcé pour reculer rapide-ment dans le morceau.
Retour au début du morceau	Appuyez brièvement sur le bouton ◆ pour returner au début du morceau. Appuyez brièvement sur le bouton ◆ au début du morceau pour sauter au début du morceau precedent.
Saut au début du morceau suivant	Appuyez brièvement sur le bouton ◆ pour sauter au début du morceau suivant.
Saut à une position déterminée au sein du morceau	Maintenez le bouton d'accêt enforcé et appuyez sur le bouton ◆ ou ◆ pour sauter au début du morceau, au point A, au point B ou à la fin du morceau (selon la position la plus proche de la position actuelle).
Saut à une position indiquée en mode Time HMS (heures: minutes: secondes)	1. Quand la reproduction est arrêtée, maintenez le bouton d'arrêt enforcé et appuyez sur le bouton \( \blacktriangleright \) . 2. Le compteur clignote. Vous pouvez entra r une position temporelle avec les boutons + et - . 3. Appuyez sur le bouton \( \blacktriangleleft \) ou \( \blacktriangleright \) pour régler les heures,les minutes et les secondes. 4. Quand la position temporelle est définie,appuyez sur le bouton \( \blacktriangleright \) pour clôturer le réglage.
Saut à une position indiquée en mode Time MBQ (mesure: temps: clock)	1. Quand la reproduction est arrêtée,maintenez le bouton d'arrêt enforcé et appuyez sur le bouton \( \blacktriangleright \) . 2. Le compteur clignote et permet d'entrer une position MBQ avec les boutons + et - . 3. Appuyez sur le bouton \( \blacktriangleleft \) ou \( \blacktriangleright \) pour entra r la mesure,le temps et le quart de temps. 4. Quand la position est définie,appuyez sur le bouton \( \blacktriangleright \) pour clôturer le réglage.
Avance/recul rapide par glissement	Vous pouvez aussi glisser le doigt dans le bas de l'écran (sur le curseur tactile) pour changer approximativement de position.

Ajout d'enregistrement (sound-on-sound)

Le SOUND ON SOUND vous permet d'ajouter (de superposer) facilement un nouvel enregistrement à un ancien. Durant cet enregistrement ("overdub"), deux types de fichiers sont créés : les fichiers distincts contenant les enregistrements individuels et un fichier de mixage combinant l'enregistrement initial (réproduit) et le nouvel enregistrement (l'ajout). Le SOUND ON SOUND considère les fichiers individuels et le fichier de mixage comme un seul fichier de morceau (voyez "FINALIZE" à la page 95).

Vous pouvez graver un CD audio à partir de ces morceaux multicouches en les transférant de l'enregistreur sur votre ordinateur et en utilisant le logiciel "KORG AUDIO UTILITY" que vous pouvez télécharger du site web Korg.

Vous pouvez également créer un fichier WAV pour chaque fichier individuel et pour le fichier de mixage en finalisant le morceau. Cela vous permet d'éditer ces fichiers WAV avec un logiciel d'édition de formes d'onde sur ordinateur ou de les exploiter avec une station de travail audio numérique logicielle (voyez "FINALIZE" à la page 95).

Espace requis sur la carte de mémoire pour l'ajout d'enregistrement

Quand vous ajoutez des enregistrements, le SOUND on SOUND enregistrement individuel dans un fichier (voyez page 103). Si vous avez l'intention d'effectuer de nombreux ajouts, utilisez une carte de mémoire de grande capacité. Exemple: si vous effectuez un enregistrement de 3 minutes auquel vous ajoutez 3 × 3 minutes, l'espace nécessaire sur la carte de mémoire est d'environ 30Mo (1er enregistrement) +30Mo (1er ajust) +30Mo (2ème ajust) +30Mo (3ème ajust) = 120Mo.

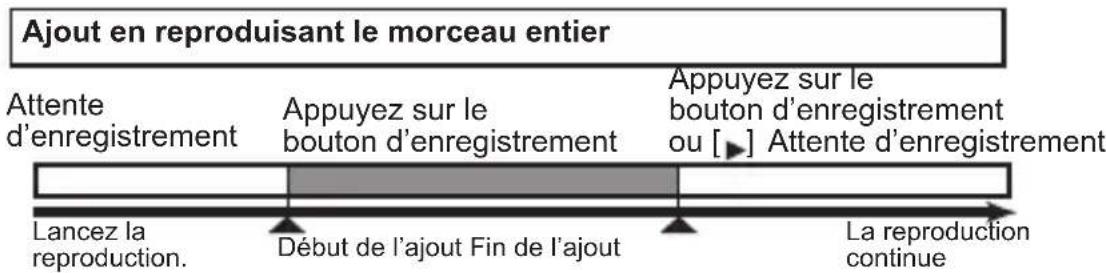

Ajouter un enregistrement

1. Appuyez sur le bouton « » ou « » pour sélectionner le morceau initial.
2. Si vous souhaitez effectuer l'ajout au milieu du morceau, déplacez-vous au point de départ de l'ajout (voyez "Changer de position" à la page 72).
3. Appuyez sur le bouton d'enregistrement pour passer en attente d'enregistrement. Le témoin d'enregistrement clignote lentement (environ une fois par seconde).
4. Appuyez sur le bouton + ou - pour régler le niveau d'entrée si nécessaire. Vous pouvez aussi utiliser le curseur tactile à l'écran pour régler le niveau.
5. Si nécessaire, appuyez sur le bouton « ou » pour régler la balance entre le signal produit et le signal d'entrée (voyez “MIX BAL” à la page 88).
6. émoin d'enregistrement cesse de clignoter et reste allumé.
7. Le signal d'entrée mixé avec le signal reproduit est enregistré sur la carte de mémoire.

L'enregistrement peut également être déclenché par le signal d'entrée (voyez "AT START" à la page 86).

Si vous voulez commencer l'ajout au milieu du morceau mais écouter le morceau avant, appuyez sur le bouton en mode d'attente d'enregistrement pour lancer la reproduction. Appuyez ensuite sur le bouton d'enregistrement au début de l'ajout.

1. Appuyez sur le bouton d'arrêt pour interrompre l'ajout. Le témoin d'enregistrement clignote.

Si vous appuyez sur le bouton d'enregistrement ou au lieu du bouton d'arrêt, vous repassez en attente d'enregistrement mais la reproduction se poursuit.

1. Pour reprendre l'ajout, appuyez sur le bouton d'enregistrement (le témoin d'enregistrement reste allumé). Pour arrêter complètement l'ajout, appuyez de nouveau sur le bouton d'arrêt (le témoin d'enregistrement s'éteint).

Si vous ajout se poursuit au-delà de la fin du premier enregistrement, le morceau s'allonge jusqu'à la fin de l'ajout.

Le premier ajustement est terminé. Pour ajouter encore d'autres données, recommencez les opérations 2~9.

Changer la vitesse de reproduction (fonction 'sound stretch')

La fonction "Sound Stretch" permet d'apprendre une partie de guitare rapide en la reproduisant lentement ou d'enregistrer une partie compliquée en la jouant lentement sur la guitare. Cette fonction permet de changer la vitesse de reproduction sur une plage allant de 25% à 150% sans changer la hauteur. Pour changer la vitesse de reproduction, affichez le paramètre "SPEED" du mode Menu (voyez page 89).

Durant l'ajout, la vitesse ne peut être que ralentie (25%) 99%

Démarrage de la reproduction ou de l'enregistrement

Vous pouvez choisir le niveau d'entrée déclenchant automatiquement l'enregistrement après une pression sur le bouton d'enregistrement. Pour régler le niveau d'entrée déclenchant l'enregistrement, affichez le paramètre "AT START" du mode Menu (voyez page 86).

Vous pouvez choisir le moment ou la reproduction démarre lors de l'ajout d'un enregistrement. Pour régler le démarrage de la reproduction, affichez le paramètre "COUNT IN" du mode Menu (voyez page 87).

Le réglage de ce paramètre dépend du réglage "Time Mode" du compteur (voyez "MODE" à la page 88).

Ce réglage n'est pris en compte que si l'enregistrement démarre quand l'appareil est à l'arrêt et si la fonction "Auto Start" est coupée (voyez "AT START" à la page 86).

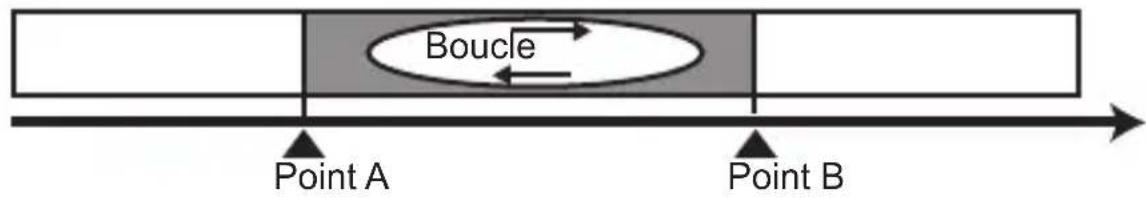

Reproduction/enregistrement en boucle

La fonction "A/B Loop" vous permet de reproduire ou d'enregistrer en boucle la partie comprise entre les points A et B.

Reproduction en boucle sur la plage a/b

1. Rendez-vous au point de départ de la boucle (point A) et appuyez sur le bouton A/B SET. Le point A est enregistré et le témoin A/B LOOP clignote. Si le compteur est en mode Time MBQ, le point A est automatiquement placé au début de la mesure précédant la mesure contenant le point choisi.

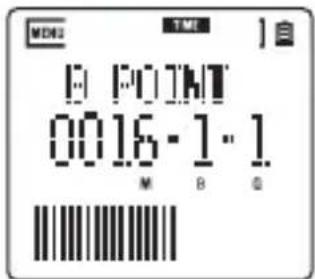

2. Rendez-vous ensuite au point constituant la fin de la boucle (point B) et appuyez sur le bouton A/B SET. Le point B est enregistré. Le témoin A/B LOOP cesse de clignoter et reste allumé. Si le compteur est en mode Time MBQ, le point B est automatiquement placé au début de la mesure suivant la mesure contenant la fin de la boucle. Pour annuler le réglage, appuyez de nouveau sur le bouton A/B SET. Le témoin A/B LOOP s'éteint et les points A et B sont supprimés. Vous pouvez aussi régler les points A et B en maintenant le bouton A/B SET, enfoncé pour afficher les paramètres "A POINT" et "B POINT" (voyez page 89).
3. Appuyez sur le bouton A/B LOOP pour activer la fonction "A/B Loop". Le témoins correspondant s'allume.
4. Quand la reproduction atteint le point B, elle recommence automatiquement au point A et répète le passage A/B en boucle.
5. Appuyez de nouveau sur le bouton A/B LOOP pour couper la fonction "A/B Loop". Le témoins correspondant s'éteint.

Si vous placez le point B avant le point A, les positions temporelles des points A et B sont échangées. L'intervalle entre les points A et B doit être d'au moins 2 secondes. Le point B ne peut pas se couvrir à moins de 2 secondes du point A.

Enregistrement en boucle sur la plage a/b

Durant la reproduction en boucle, vous pouvez ajouter des données en appuyant sur le bouton d'enregistrement.

1. Voyez la section "Reproduction en boucle sur la plage A/B" pour lancer la reproduction.
2. Appuyez sur le bouton d'enregistrement pour passer en attente d'enregistrement. Le témoin d'enregistrement clignote lentement.
3. Appuyez de nouveau sur le bouton d'enregistrement pour passer en mode d'enregistrement. L'enregistrement ne démarre pas encore. Il attend que la reproduction redémarre au point A après avoir atteint le point B. Le témoin d'enregistrement continue à clignoter lentement jusqu'à ce que la reproduction atteigne le point B puis il cesse de clignoter et reste allumé quand la reproduction redémarre au point A.
4. Quand l'enregistrement atteint le point B, vous repassez en attente d'enregistrement et la reproduction en boucle de la plage A/B démarre. Le témoin d'enregistrement clignote.

Pour refaire un ajout, appuyez de nouveau sur le bouton d'enregistrement.

Si la durée séparant les points A et B est inférieure à 8 secondes, l'appareil s'arrête à la fin de l'enregistrement. Ensuite, il lance automatiquement la reproduction en boucle de l'enregistrement.

Annuler un enregistrement ('undo/redo')

Si vous n'êtes pas satisfait de votre enregistrement, vous pouvez l'annuler avec la fonction "Undo". Pour annuler une opération "Undo", utilisez la fonction "Redo". Le fonctionnement de "Undo/Redo" dépend du réglage "Undo Time" (voyez "UNDOTIME" à la page 87). Par défaut, la fonction "Undo" permet une annulation.

1. Appuyez sur le bouton UNDO après l'enregistrement.
2. Le dernier enregistrement est supprimé. Le témoin UNDO s'allume.

Si vous recommencez alors un nouvel enregistrement, les données "Redo" (rétablissement des données supprimées) sont perdues et le témoin UNDO s'éteint.

1. Pour annuler l'opération "Undo" (et retrouver les données supprimées), appuyez de nouveau sur le bouton UNDO quand le témoin UNDO est allumé. (Cette opération est appelée "Redo").

1. Après l'enregistrement, maintenez le bouton UNDO enfoncé et appuyez sur le bouton
2. émoin UNDO s'allume. Le nombre de stades (d'enregistrements) est affiché à l'écran tant que vous maintenez le bouton UNDO enfoncé.

Si vous recommencez alors un nouvel enregistrement, les données "Redo" (rétablissement des données supprimées) sont perdues et le témoin UNDO s'éteint.

1. Quand le témoin UNDO est allumé, maintenez le bouton UNDO enfoncé et appuyez sur le bouton pour rétablir ("redo") les enregistrements supprimés.

Vous pouvez annuler et rétablir des enregistrements en fonction du nombre d'opérations choisi avec "Undo Time".

Utiliser les effets

Le SOUND on SOUND dispose de 100 effets internes de qualité incluant des modèles d'amplis issus de la technologie de modélisation Korg "AMS". Ces effets peuvent être ajoutés au signal d'entrée audio et aux morceaux enregistrés (voyez "FX" à la page 91).

Les signaux d'effet peuvent comporter de la distorsion ou du bruit selon le type d'effet utilisé ou le type et le niveau d'entrée de l'instrument branché.

Qu'est-ce que la technologie REEMS

Le système RÉMS (de l'anglais Resonant Structure and Electronic circuit Modeling System) constitue une technique de modélisation du son déposée par Korg qui produit avec précision le caractère complexe et la nature tant des instruments acoustiques qu'électriques ainsi que des circuits électroniques dans des environnements réels. Le RÉMS émule une vaste gamme des caractéristiques de génération de sons y compris des corps d'instruments, des haut-parleurs et des enceintes des champs acoustiques, des microphones, des tubes à vide, des transistors, etc.

Activer/couper les effets

1. Appuyez sur le bouton FX pour activer les effets. Le témoins correspondant s'allume.
2. Appuyez de nouveau sur le bouton FX pour couper les effets. Le témoign correspondant s'éteint.

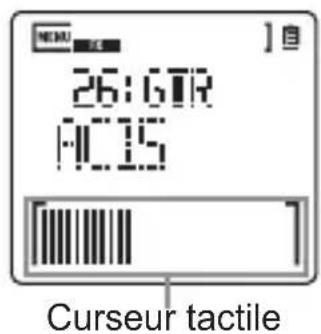

Sélectionner un effet et régler les paramètres d'effet

1. Maintenez le bouton FX enfoncé pour afficher la page de sélection d'effet (TYPE).
2. Appuyez sur le bouton + ou - pour sélectionner un effet.
3. Vous pouvez changer le réglage du paramètre affiché à la page "FX EDIT 1" avec le curseur tactile.

Le paramètre varie selon l'effet sélectionné.

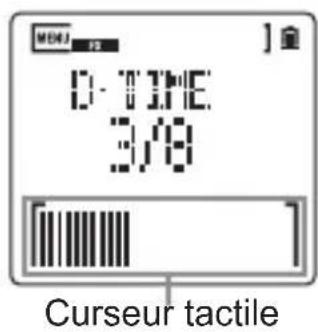

1. Appuyez sur le bouton pour afficher la page "FX EDIT 1" ou "FX EDIT 2". Un paramètre de l'effet est affiché.
2. Appuyez sur le bouton + ou - (ou utilisez le curseur tactile) pour changer le réglage du paramètre. (À la page "FX EDIT 1", cette opération est identique à celle décrite à l'objet 3 ci-dessus.)

FXEDIT1

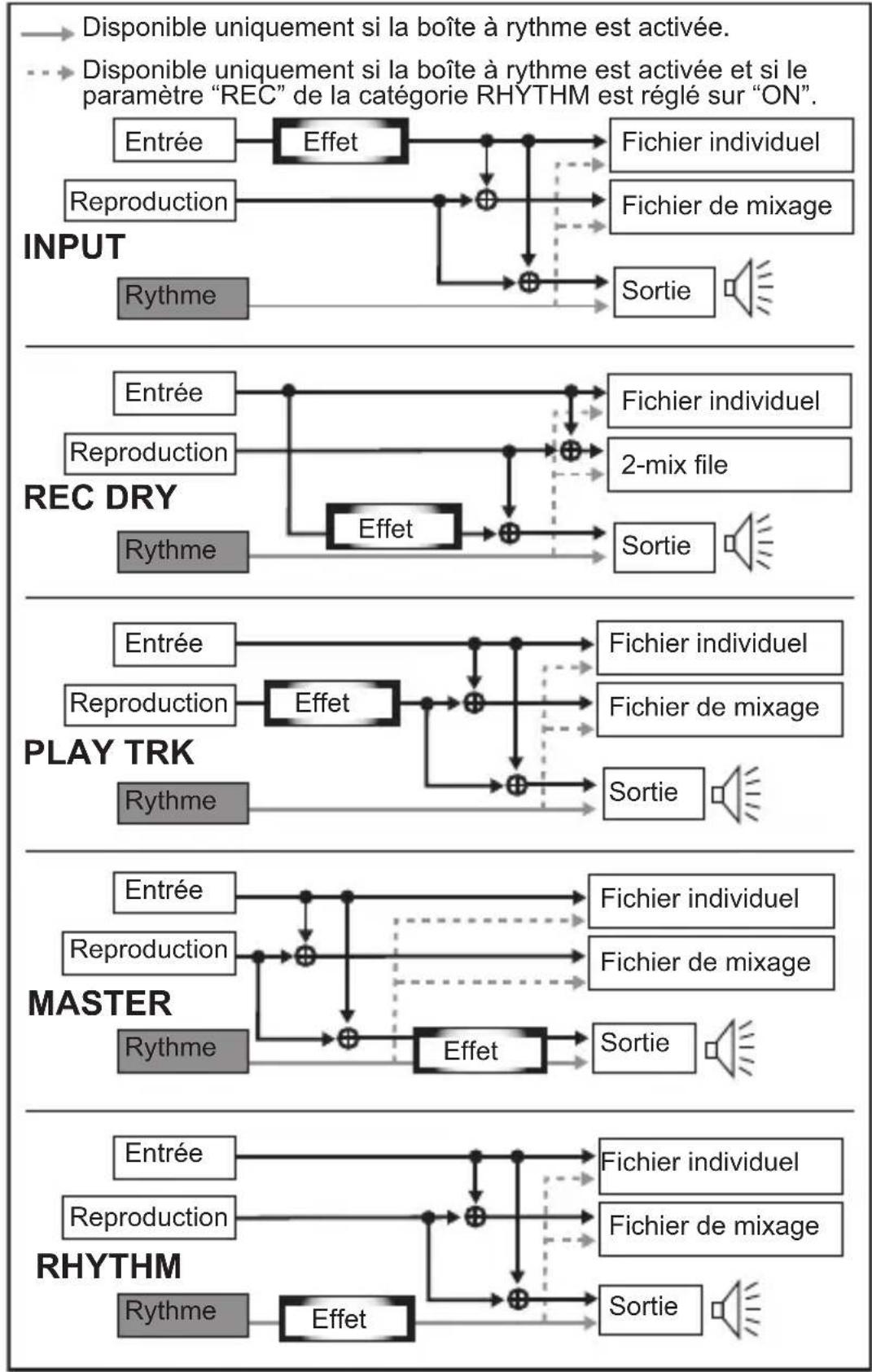

1. Si nécessaire, appuyez sur le bouton ▶ pour passer au point d'insertion de l'effet (voyez "POSITION" à la page 91) et modifier le réglage.

Vous pouvez sauvegarder ces réglages pour chaque morceau et les activer ou les couper d'une pression sur le bouton FX.

Utiliser la boîte à rythme

Le SOUND on SOUND est équipé d'une boîte à rythme proposant 50 types de rythmes. Vous pouvez utiliser la boîte à rythme comme métronome de luxe pour vos enregistrements. Vous pouvez aussi jouer vos propres rythmes en vous servant du curseur tactile dans le bas de l'écran.

Activer/couper la boîte à rythme

1. Appuyez sur le bouton RHYTHM pour activer la boîte à rythme. Le témoin correspondant s'allume.
2. Appuyez de nouveau sur le bouton RHYTHM pour couper la boîte à rythme. Le témoin correspondant s'eteint.

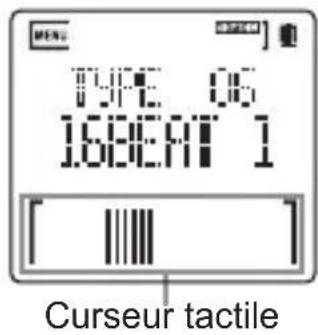

Sélectionner un type de rythme et régler les paramètres de rythme

1. Maintenez le bouton RHYTHM enfoncé pour afficher la page de sélection de rythme (TYPE).
2. Appuyez sur le bouton + ou - pour sélectionner un type de rythme.
3. Vous pouvez modifier la variation rythmique choisie avec le curseur tactile. Gl lissez le doigt vers la droite sur le curseur pour rendre la variation rythmique plus complexe.
4. Vous pouvez appuyer sur le bouton « ou » pour afficher la page de réglage du swing (voyez "SWING" à la page 90) ou de l'enregistrement (voyez "REC" à la page 90) afin d'affiner les réglages.

Régler le tempo de la boîte à rythme

1. Maintenez le bouton TEMPO enfoncé pour afficher la page de réglage du tempo.
2. Appuyer sur le bouton + ou - (ou utilisez le curseur tactile) pour régler le tempo de la boîte à rythme. Pour utiliser le bouton TEMPO comme bouton "Tap Tempo", tapez sur le bouton selon le tempo voulu.

Le tempo choisi s'applique à tout le morceau.

Utiliser l'accordeur

Le SOUND on SOUND dispose d'un accordeur interne. Vous pouvez accorder votre instrument en le branchant à la prise INPUT et en observant l'indicateur d'accordage affiché à l'écran.

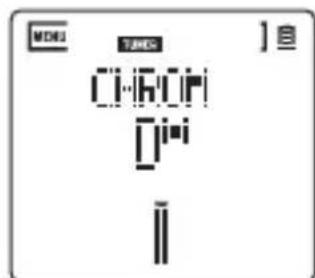

Accorder un instrument

1. Appuyez sur le bouton MENU pour passer en mode Menu.
2. Maintenez le bouton MENU enfoncé et appuyez sur le bouton ▶ jusqu'à ce que la catégorie TUNER s'affiche à l'écran.
3. Si vous souhaitez calibrer l'accordeur (changer le diapason), appuyez sur le bouton jusqu'à ce que la page "CALIB" apparaisse, puis appuyez sur le bouton + ou - pour modifier le réglage (le réglage par défaut est 440Hz ).
4. Appuyez sur le bouton ou pour afficher la page correspondant à l'instrument à accorder. Affichez la page "GUITAR" pour accorder une guitare, la page "BASS" pour accorder uneasse et la page "CHROM" pour d'autres instruments.
5. Jouez une note isolée sur l'instrument. L'écran affiche le nom de la note dont la hauteur se rapproche le plus de celle de la note jouée. Si vous accordez une guitare ou une basse, appuyez sur le bouton + ou - pour sélectionner le numéro de la corde accordée.
6. Jouez une note sur l'instrument et accordez-la jusqu'à ce qu'une flèche et plusieurs barres apparaisent à l'écran. Si la note est trop BASSE, les barres sont affichées du côté gauche. Si la note est trop haute, les barres sont affichées du côté droit.

Pour quitter le mode d'accordage, appuyez sur le bouton MENU pour quitter le mode Menu. Vous pouvez aussi maintenir le bouton MENU enfoncé et appuyer sur le bouton « ou » pour afficher la page d'une autre catégorie.

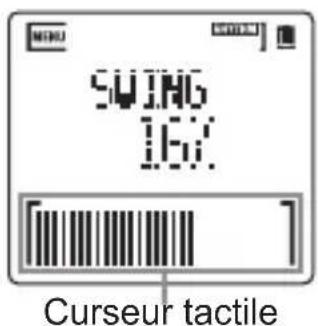

Curseur tactile

Mode menu

Appuyez sur le bouton MENU pour passer en mode Menu. Ce mode vous permet de désigner une catégorie et des paramètres, de régler les paramètres et d'appliquer des fonctions.

Opérations de base en mode Menu

Choix d'une catégorie	Maintenez le bouton MENU,enfoncé et actionnez le bouton«,»,+ ou- .
Choix d'un paramètre	Appuyez sur le bouton «ou».
Choix d'un réglage	Appuyez sur le bouton + ou- . Si le bas de l'écran est entouré d'un cadre, il sert de curseur tactile permettant de régler un paramètre en glissant le doigt vers la gauche ou la droite.

Liste des catégories, des pages et des paramètres

• Les éléments soulignés dans la colonne "Paramètre/plage de réglage" constituent les réglages par défaut.
• La colonne "M" indique la mémoire où les données sont sauvegardées : la mémoire "B" correspond à la mémoire globale (commune) de l'appareil. La mémoire "S" correspond à une mémoire morceau.
• La colonne "PR" indique si le paramètre en question peut être modifié ou affiché: "P" signifie que le paramètre peut être modifié et affiché uniquement durant la reproduction ou en attente d'enregistrement. "p" signifie que le paramètre peut être affiché uniquement durant la reproduction ou en attente d'enregistrement. "R" signifie que le paramètre peut être modifié et affiché durant l'enregistrement. "r" signifie que le paramètre peut être affiché uniquement durant l'enregistrement.

Catégorie
PageParamètre	Plage de réglage	M	DescriptionPR
INPUT
LVL CTRL	MANUAL, AUTO	B	Pilotage du niveau d'entrée.	PR
LEVEL	~1000~60	B	Réglage du niveau d'entrée.	PR
LOW CUT	OFF ON	B	Activation/coupure du filtre coupe-bas.	PR
TONE	LOW10~OFF~ HI10	B	Egalisation du signal d'entrée.	PR
N·GATE	OFF ON	B	Activation/coupure du "NoiseGate".	PR

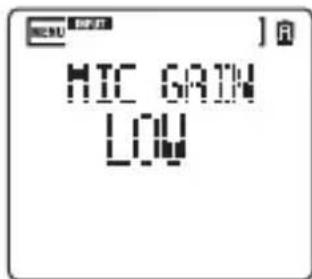

MIC GAIN	LOW, MID, HIGH	B	Réglage de la sensibilité du micro.	PR
P-IN-PWR OFF, ON		B	Activation/coupure de l'almen-tation pour micro.	PR

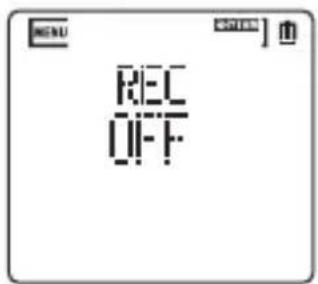

REC

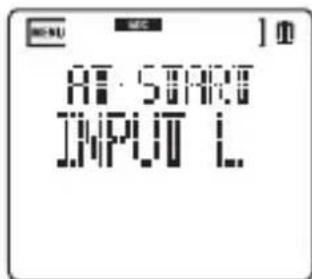

AT-START	OFF, INPUT L, INPUT H, 200ms	B	Mode de démarrage de l'enregistre-tement.	P
COUNT IN	HMS:OFF, 1~10SEC MBQ:OFF, 1MEAS, 2MEAS	B	Réglage du début de la repro-duction pour l'ajout d'enregistre-ment.	P

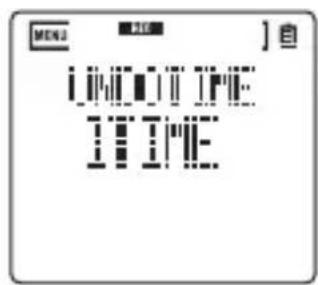

UNDOTIME	TIME, 10TIMES, INFINITY	B	Sélection du nombre d'opérations "Undo".	P

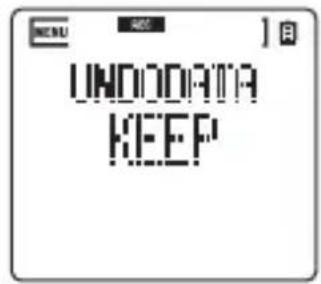

UNDODATA	DELETE, KEEP	B	Détermine si les fichiers des dif-férentes opérations "Undo" sont conservés ou supprimés.	P
MIX BAL	I100P000~ I100P100~ I000P100	B	Balance entre le niveau du signal d'entrée et celui de la reprodu-cion.	PR
TIME
MODE	HMS, MBQ	S	Mode de fonctionnement du compteur.	PR
TEMPO	30~120~240	S	Réglage du tempo du morceau.	pr
BEAT	4/4, 3/4, 6/8	S	Réglage de la métrique du mor-ceau.	pr
SPEED 25%~ORIGINAL ~150%			Réglage de la vitesse de repro-duction du morceau.	P
A POINT	---	S	Définition du point A d'une boucle A/B.	pr
B POINT	---	S	Définition du point B d'une boucle A/B.	pr
RHYTHM
TYPE	01~50	S	Sélection du type de rythme.	PR
SWING 00~25, PRESET	S	S	Réglage du "swing" de la boîte à rythme.	PR
REC OFF	_, ON	S	Activation/coupure de l'enregistrement de la boîte à rythme.	P
FX
TYPE	01~100	S	Choix du type d'effet.	PR
FX EDIT 1	Dépend de l'effet sélectionné.	S	Règle le paramètre d'effet 1.	PR
FX EDIT 2	Dépend de l'effet sélectionné.	S	Règle le paramètre d'effet 2.	PR
POSITION	INPUT, REC DRY, PLAY TRK, MASTER, RHYTHM	S	Détermine la position d'insertion de l'effet. Choix du signal audio traité par l'effet.	P
TUNER
CHROM			Accordeur chromatique
GUITAR			Accordeur de guitare
BASS			Accordeur de basse
CALIB	435~440~445	B	Calibrage (diapason)
DATA
DELETE	-, CURRENT, ALL		Choix des morceaux à suppri-mer.
FORMAT	-, EXECUTE		Formatage d'une carte de mémoire.
CARDINFO	U_, F_		Affichage de l'espace disponible sur la carte de mémoire.	pr
IMPORT	-, EXECUTE		Lance l'importation.
FINALIZE	-, MATERIAL, 2MIX, BOTH		Lance la finalisation.
CARDTEST	-, EXECUTE		Test d'une carte de mémoire.
UPDATE	-, EXECUTE		Mise à jour du système.
MISC
VOLUME	0~60~100	B	Réglage du volume de reproduction.	PR
DATE	---	B	Réglage de la date.	PR
TIME	---	B	Réglage de l'heure.
B·LIGHT	OFF, ON, 10SEC, 20SEC, 30SEC	B	Réglage du rétroéclairage de l'écran.	PR
LEDOFF, ON	_, B·LIGHT	B	Réglage de l'éclairage des tímoins.	PR

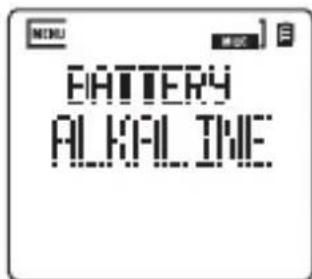

BATTERY ALKALINE , NI-MH	B	B	Sélection du type de piles.	PR

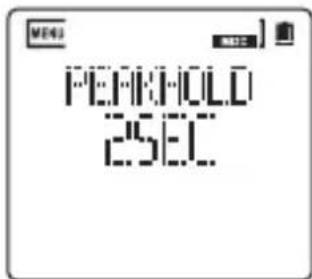

PEAKHOLD	0SEC, 2SEC, INFINITY	B	Sélection du temps d'affichage de créè.	PR

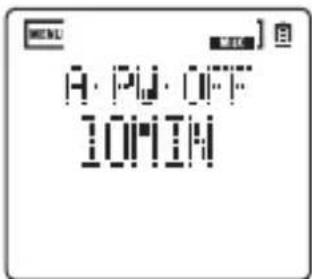

A·PW·OFF	OFF, 3MIN, 5MIN, 10MIN, 30MIN	B	Délai de mise hors tension automatique quand l'appareil est inutilisé.

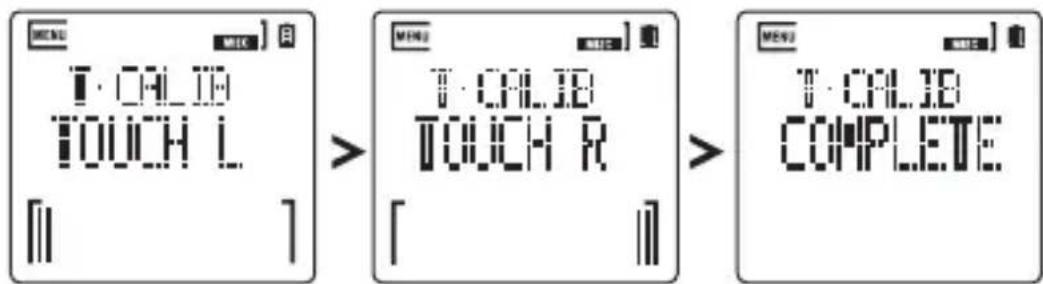

T·CALIB	---, EXECUTE	B	Calibrage du curseur tactile dans le bas de l'écran.

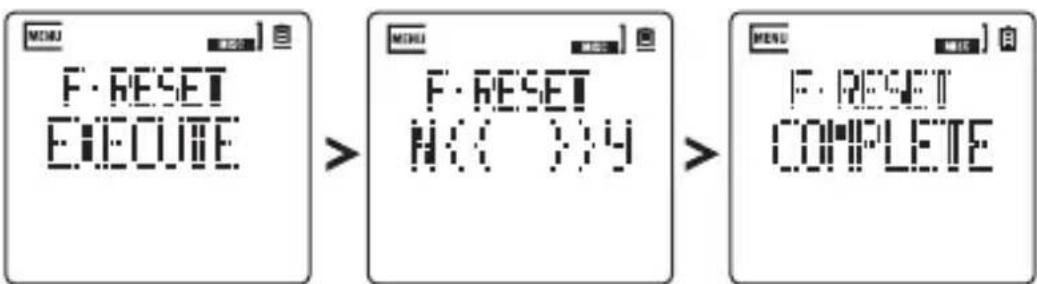

F·RESET	---, EXECUTE		Rétablissement des régages d'usine.

Catégories, pages et paramètres

Cette catégorie permet d'effectuer divers réglages pour la section d'entrée audio.

Cette option permet de régler le niveau d'entrée manuellement.

Le niveau d'entrée est réglé automatique.

Un niveau d'entrée trop faible est accentué et un

niveau trop élevé est atténué afin de rendre le niveau global plus cohérent. En cas de niveau d'entrée excessif, un limiteur se déclenche et ramène le signal d'entrée à un niveau ajusté.

Ce paramètre permet de régler le niveau d'entrée quand "LVL CTRL" est réglé sur "MANUAL". Vous pouvez aussi utiliser les boutons + et - pour régler le niveau en attente d'enregistrement. Choisissez un niveau d'entrée aussi élevé que possible sans que le témoin de saturation "Clip" ne s'allume (60 = 0dB)

Il est impossible de régler le paramètre "LEVEL" si "LVL CTRL" est réglé sur "AUTO".

Curseur tactile

Si l'enregistreur capte des bruits de respiration ou de brise, regalez ce paramètre sur "ON" pour couper les basses fréquences et minimiser le bruit.

Ce paramètre règle l'égalisation (le timbre) du signal d'entrée.

Des valeurs élevées accentuent le grave.

OFF: Il n'y a pas d'égalisation.

Des valeurs élevées accentuent l'aigu.

Curseur tactile

N-gate

Réglez ce paramètre sur "ON" pour activer le Noise Gate et couper les bruits de fond durant les pauses.

Cette option n'est disponible que lorsque le paramètre "LVL CTRL" est réglé sur "AUTO"

Sélectionnez ce réglage quand vous enregistrez des signaux de niveau élevé (un groupe, par exemple).

Ce réglage augmente le gain à un niveau compris entre "LOW" et "HIGH".

Sélectionnez ce réglage quand vous enregistrez des signaux de niveau faible (une réunion, par exemple).

Vous pouvez régler le paramètre "MIC GAIN" quand vous enregistrez avec le micro interne ou un micro externe branché à la prise MIC. Ce paramètre est indisponible quand vous enregistrez le signal d'entrée de la prise LINE ou GUITAR IN.

P-in-pwr

L'activation de P-IN-PWR permet d'alimenter le micro branché à la prise MIC. Si ce paramètre est réglé sur "ON", veillez à brancher un micro de type condensateur pouvant être alimenté. Si vous branchez un autre type de micro (un micro dynamique ou alimenté par pile), vous risquez de l'endommager.

Cette catégorie permet d'effectuer divers réglages pour l'enregistrement.

Vous pouvez régler l'intervalle s'écoulant entre la pression sur le bouton d'enregistrement et le début de l'enregistrement. Vous pouvez aussi régler l'enregistreur pour que l'enregistrement démarre dès l'arrivée d'un signal d'entrée d'un certain niveau.

L'enregistrement démarre quand vous appuyez sur le bouton d'enregistrement.

L'enregistrement démarre automatiquement quand le niveau d'entrée excède -18dB après une pression sur le bouton d'enregistrement. L'enregistrement inclut aussi le signal audio produit une seconde avant le déclenchement.

L'enregistrement démarre automatiquement quand le niveau d'entrée excède -6 dB après une pression sur le bouton d'enregistrement. L'enregistrement inclut aussi le signal audio produit une seconde avant le déclenchement.

L'enregistrement démarre environ 200ms après la pression sur le bouton d'enregistrement. Sélectionnez ce réglage pour éviter d'enregistrer d'éventuels bruits de manipulation du bouton d'enregistrement.

Les réglages de ce paramètre dépendent du réglage du paramètre "MODE" de la catégorie TIME (voyez page 88). Ce réglage n'est pris en compte que si l'enregistrement démarre quand l'appareil est à l'arrêt et si le paramètre "AT START" est réglé sur "OFF".

Quand "MODE" est réglé sur "HMS":

OFF: La reproduction et l'enregistrement démarrent simultanément.

La reproduction démarre avant l'enregistrement selon l'intervalle choses ici.

Quand "MODE" est réglé sur "MBQ":

OFF: La reproduction et l'enregistrement démarrent simultanément.

La reproduction démarre une mesure avant la position actuelle.

La reproduction démarre deux mesures avant la position actuelle.

Avec un nombre d'annulations ("Undo") élevé, il faut beaucoup de place sur la carte de mémoire (voyez "Annuler un enregistrement ('Undo/Redo') à la page 77).

Vous pouvez annuler ou rétablir un enregistrement 1 fois ou 10 fois.

Vous pouvez annuler ou rétablir une opération aussi souvent que l'espace disponible sur la carte de mémoire le permet.

Ce réglage efface les fichiers supprimés par les annulations.

Ce réglage conserve les fichiers supprimés par les annulations. Vous pouvez conserver des données sur

la carte auxquelles cet appareil n'a pas accès (données supprimées parce que vous avez effectué un nouvel enregistrement après annulé le dernier).

Ce paramètre règle la balance du mixage lors de l'ajout d'un nouvel enregistrement.

Vous n'entendez que le signal d'entrée et pas le signal produit.

Les niveaux du signal d'entrée et du signal produit sont identiques.

Curseur tactile

Vous n'entendez que le signal reproduit et pas le signal d'entrée.

La balance de mixage n'intervient pas dans le premier enregistrement d'un nouveau morceau.

Seule la réduction du niveau d'entrée et non la réduction du niveau de la reproduction affecte l'enregistrement d'un ajust.

Cette catégorie permet de régler le compteur, les positions de début et de fin de boucle, etc.

Ce paramètre permet de sélectionner les unités du compteur.

Le compteur affiche les heures, les minutes et les secondes.

Le compteur affiche les mesures, les temps et les quarts de temps. Choisissez ce réglage pour gérer vos morceaux par mesures.

Le compteur en mode Time MBQ et la boîte à rythme utilisent le tempo défini par ce paramètre (voyez "Réglr le tempo de la boîte à rythme" à la page 79).

Ce paramètre règle la métrique du morceau.

Vous pouvez changer la vitesse de reproduction sans changer la hauteur (fonction "Sound Stretch").

25%:

Le morceau est produit au quart de sa vitesse.

Le morceau est produit à sa vitesse originale.

150%:

Le morceau est produit à 1,5x sa vitesse.

Avec un autre réglage qu’ORIGINAL, la qualité de la reproduction est moins bonne. Pour écouter le morceau avec sa qualité sonore originale, réglez ce paramètre sur "ORIGINAL". Durant l'ajout, la vitesse ne peut être que ralentie (25%) 99%. Si, après avoir sélectionné un autre réglage que "ORIGINAL", vous ajoutez un enregistrement, l'enregistreur procédera à des calculs pour régérer les données de reproduction après l'enregistrement. Un certain temps peut donc s'écouler avant que l'appareil ne retrouve son fonctionnement normal.

Curseur tactile

Curseur tactile

Point b

Ces paramètres permettent de définir les points A et B (voyez "Reproduction/enregistrement en boucle" à la page 75).

1. Appuyez sur le bouton quand la page "A POINT" ou "B POINT" est affichée. Le réglage du paramètre clignote pour indiquer qu'il peut être édité.
2. Appuyez sur le bouton pour sélectionner les différents champs.
3. Appuyez sur le bouton + ou - pour effectuer le réglage.

1. Appuyez sur le bouton pour confirmer le réglage. Pour annuler les réglages, appuyez sur le bouton d'arrêt.

Si vous placez le point B avant le point A, les positions temporelles des points A et B sont échangées. L'intervalle entre les points A et B doit être d'au moins 2 secondes. Le point B ne peut pas se couvrir à moins de 2 secondes du point A.

Cette catégorie permet de régler les paramètres de la boîte à rythme interne.

Appuyez sur le bouton + ou - pour sélectionner un type. Vous pouvez modifier la variation rythmique choisie avec le curseur tactile. Glissez le doigt vers la gauche sur le curseur pour rendre la variation rythmique plus simple. Glissez le doigt vers la droite sur le curseur pour rendre la variation rythmique plus complexe.

La valeur de ce paramètre détermine à quel point les notes paires du rythme sont décalées. Cela vous permet, par exemple, de transformer un rythme "16 beat" (doubles croches) d'une précision redoutable en shuffle. Le décalage du swing peut aller de 0 à 25%. Seules les notes paires sont décalées.

Avec un réglage "0", vous obtenez un rythme 16 beat d'une précision militaire et avec un réglage "16", vous le transformez en shuffle.

La boîte à rythme utilise le réglage par défaut pour chaque type de rythme.

Seul le signal d'entrée est enregistré. Le signal de la boîte à rythme n'est pas enregistré.

Seul le signal de la boîte à rythme n'est pas enregistré. Le signal d'entrée n'est pas enregistré.

Quand ce paramètre est réglé sur "ON", seul le rythme est enregistré. Le signal d'entrée du micro interne ou d'un dispositif branché n'est pas enregistré.

Quand ce paramètre est réglé sur "ON", vous pouvez régler le volume de la boîte à rythme avec le dispositif de réglage du niveau d'entrée du para

mètre "MIX BAL".

Quand ce paramètre est réglé sur "OFF", vous pouvez régler le volume de la boîte à rythme avec le dispositif de réglage du volume de reproduction du paramètre "MIX BAL".

Cette catégorie permet de régler les paramètres des effets internes.

Ce paramètre permet de sélectionner le type d'effet. Cette page permet également de régler le paramètre "FX EDIT 1" avec le curseur tactile (voyez "Selectionner un effet et régler les paramètres d'effet" à la page 78).

FXEDIT2

Ces pages de paramètres permettent de régler des paramètres de l'effet sélectionné avec le paramètre "TYPE" (voyez "Selectionner un effet et régler les paramètres d'effet" à la page 78). Le paramètre affiché à ces pages dépend de l'effet sélectionné.

Certains effets ne sont appliqués que lorsque vous touchez le curseur tactile.

Position

Ce paramètre détermine le point d'insertion de l'effet.

L'effet est appliqué au signal d'entrée et le signal traité est envoyé à la sortie. Le signal traité est également enregistré.

L'effet est appliqué au signal d'entrée et le signal traité est envoyé à la sortie. Le signal sec (non traité par l'effet) est enregistré.

L'effet est appliqué au signal de reproduction. Le signal de reproduction traité avec l'effet est enregistré.

L'effet est appliqué au signal master (mixage des signaux d'entrée et de reproduction). Le signal sec (non traité par l'effet) est enregistré.

L'effet est appliqué au signal de la boîte à rythme. Si le paramètre "REC" de la catégorie RHYTHM est réglé sur "ON", le rythme traité par l'effet est enregistré.

Cette option n'est disponible que lorsque la boîte à rythme est activée.

TUNER

Pour en savoir plus sur cette catégorie, voyez "Utiliser l'accordeur" à la page 80.

Cette catégorie permet d'effacer ou de finaliser des données, de formater une carte de mémoire etc.

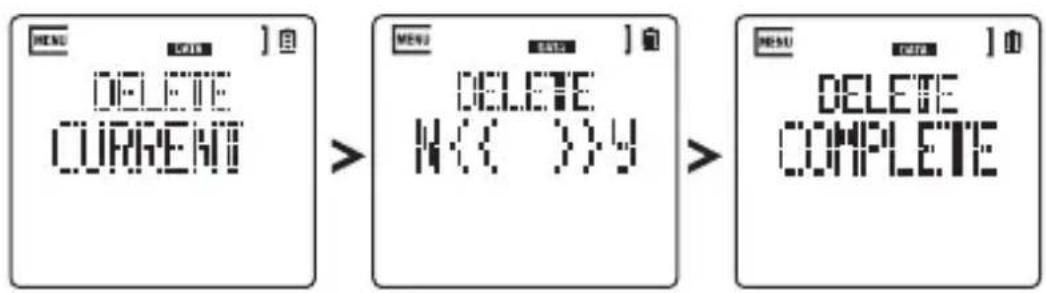

1. À la page "DELETE", sélectionnez "CURRENT" (le morceau sélectionné) ou "ALL" (tous les morceaux de la carte de mémoire) puis appuyez sur le bouton.
2. Une demande de confirmation apparait. Appuyez sur le bouton pour effacer le ou les morceaux. Pour annuler l'opération, appuyez sur le bouton
3. Le message "COMPLETE" indique la fin de l'opération.

Un nouveau morceau est toujours placé après tous les anciens morceaux même si un de ces morceaux a été effacé.

Toute carte de mémoire neuve ou utilisée au préalable sur un autre appareil doit d'abord être formatée sur l'enregistreur pour être utilisable.

1. À la page "FORMAT", sélectionnez "EXECUTE" puis appuyez sur le bouton
2. Une demande de confirmation apparait. Appuyez sur le bouton pour lancer le formatage. Pour annuler l'opération, appuyez sur le bouton
3. Le message "COMPLETE" indique que le formatage est terminé.

Les cartes de mémoire formatées sur d'autres appareils risquent de ne pas fonctionner correctement avec l'enregistreur.

Le formatage d'une carte de mémoire efface toutes les données qu'elle contient. Conservez donc une copie des données importantes sur ordinateur ou sur un autre support.

Cette page affiche l'espace utilisé ou l'espace disponible sur la carte en termes de durée d'enregistrement (exprimée en minutes).

Affichage de l'espace utilisé en minutes.

Affichage de l'espace disponible en minutes.

Le SOUND on SOUND peut importer des fichiers ayant les formats suivants. Si vous souhaitez importer ultérieurement certains fichiers WAV ou AIFF, vous pouvez les sauvegarder dans le dossier "EXTAUDIO" d'une carte de mémoire formée avec l'enregistreur.

Format de fichier: Fichier WAV, Fichier AIFF

Résolution en bits des fichiers: 16 bits, 24 bits

Fréquence d'échantillonnage: 44.1kHz, 48kHz, 88.2kHz, 96kHz

Nombre de caractères du nom de fichier : Affichage des 8 premiers caractères.

Importer un fichier

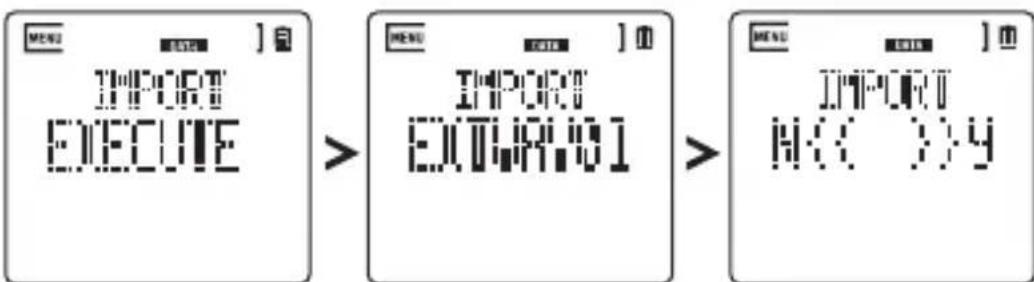

1. À la page "IMPORT", sélectionnez "EXECUTE" puis appuyez sur le bouton
2. Le nom d'un fichier WAV/AIFF du dossier "EXTAUDIO" apparait à l'écran.
3. Appuyez sur le bouton + ou - pour sélectionner le fichier à importer puis appuyez sur le bouton
4. Une demande de confirmation apparait. Appuyez sur le bouton pour lancer l'importation.

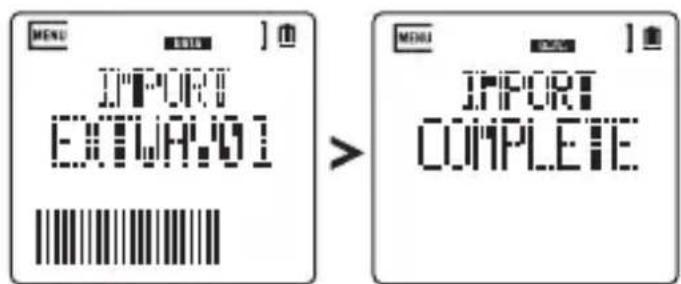

5. Le fichier WAV/AIFF sélectionné est chargé en tant que morceau. L'importation peut prendre un certain temps, variant selon le format du fichier.

1. La barre de progression dans le bas de l'écran indique l'avancée de l'importation. Pour annuler l'importation, appuyez sur le bouton d'arrêt tant que la barre de progression est affichée.
2. Le message "COMPLETE" indique la fin de l'importation.

Le SOUND on SOUND considère le fichier WAV/AIFF importé comme un nouveau morceau.

Le SOUND on SOUND sauvegarde chaque enregistrement ajouté et l'enregistrement original dans des fichiers distincts. Les fichiers d'enregistrements individuels (original et ajoutés) ne contiennent que les données distinctes des différents enregistrements (et non des données de mixage). Le système de synchronisation interne permet de reproduire ces enregistrements individuels à la perfection.

Structure interne des données avant finalisation

Cette structure interne des données a l'avantage de ne pas prendre trop de place sur la carte de mémoire. Par contre, la synchronisation risque de souffrir si vous exportez les données telles quelles dans une station de travail logicielle pour les éditer. Pour éviter ce problème, finalisez les données sur le SOUND.

SOUND pour ajouter un silence au début de chaque fichier individuel. Ce silence comble le vide entre le début du fichier et le début de l'enregistrement et permet de synchroniser tous les enregistrements individuels avec précision. Un fichier de mixage devient ainsi un fichier stéréo complet que vous pouvez graver sur CD. Vous pouvez également ne finaliser que les fichiers individuels (1) ou que les fichiers de mixage (2).

Structure interne des données après finalisation

Si vous avez ajouté un enregistrement à vitesse modifiée, le fichier individuel de cet ajuste est automatiquement converti lors de la finalisation en nouveau fichier utilisant la vitesse originale.

Le SOUND on SOUND crée un fichier WAV en format BWF (Broadcast Wave File) contenant des informations temporelles. Si vous utilisez une station de travail audio numérique compatible avec le format BWF, la synchronisation de ces fichiers est assurée et ne nécessite pas de finalisation.

Espace requis sur la carte de mémoire pour la finalisation

Le SOUND on SOUND conserve tous les fichiers individuels originaux et les fichiers de mixage même après la finalisation (voyez page 103). Si vous avez l'intention de finaliser les fichiers, utilisez une carte de mémoire de grande capacité. Si, par exemple, vous finalisez un fichier d'environ 120Mo (voyez page 73), vous créez un nouveau fichier d'environ 120Mo. L'ensemble utilise donc 240Mo sur la carte de mémoire.

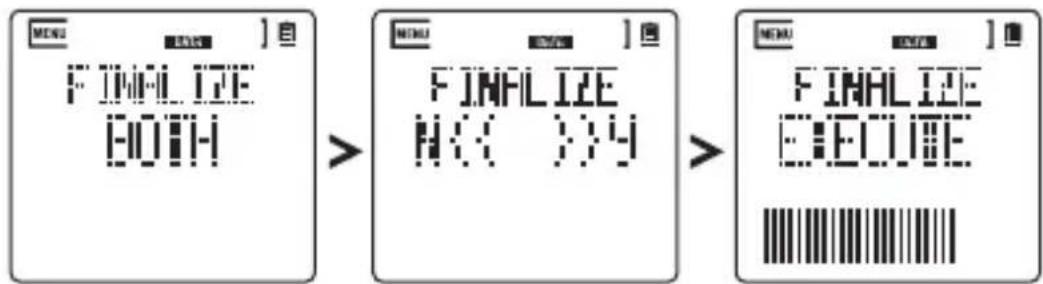

Procédure de finalisation

1. Affichez la page "FINALIZE" puis utilisez le bouton + ou - pour sélectionner l'un des réglages suivants:

MATERIAL: Finalisation des fichiers individuels uniquement.

2MIX: Finalisation des fichiers de mixage uniquement.

BOTH: Finalisation des fichiers individuels et de mixage.

1. Appuyez sur le bouton
2. Une demande de confirmation apparaît. Appuyez sur le bouton << pour effectuer la finalisation.
3. La finalisation du morceau en cours démarre. L'opération peut prendre du temps, selon la taille des fichiers.
4. La barre de progression dans le bas de l'écran indique l'avancée de la finalisation. Pour annuler l'opération, appuyez sur le bouton d'arrêt tant que la barre de progression est affichée.

1. Le message "COMPLETE" indique la fin de l'opération.

Même après la finalisation, les données originales sont conservées sur la carte de mémoire (voyez "Structure des données du SOUND on SOUND" à la page 103). Les données finalisées sont sauvegardées dans le dossier "Finalize" du morceau (voyez "Structure des données du SOUND on SOUND" à la page 103). Si le morceau contenait déjà un dossier "Finalize", ce dossier et son contenu sont remplacés par le nouveau dossier.

Cette fonction teste une carte de mémoire en lisant et en écrivant automatiquement des données sur la carte pour déterminer si la carte est compatible avec l'enregistreur. Une carte n'est pas compatible si la vitesse d'écriture est trop lente pour l'enregistrement. Le recours à ce test permet de vérifier les conditions d'enregistrement optimales pour la carte. Cela vous permet aussi d'utiliser la carte plus efficacement.

Les résultats de ce test ne garantissant NULLEMENT le fonctionnement d'une carte. Même si l'enregistreur a déterminé qu'une carte pouvait être utilisée pour l'enregistrement sur base des résultats du test, la carte peut néanmoins générer des erreurs (comme "CARDBUSY") selon les conditions d'enregistrement ou l'environnement.

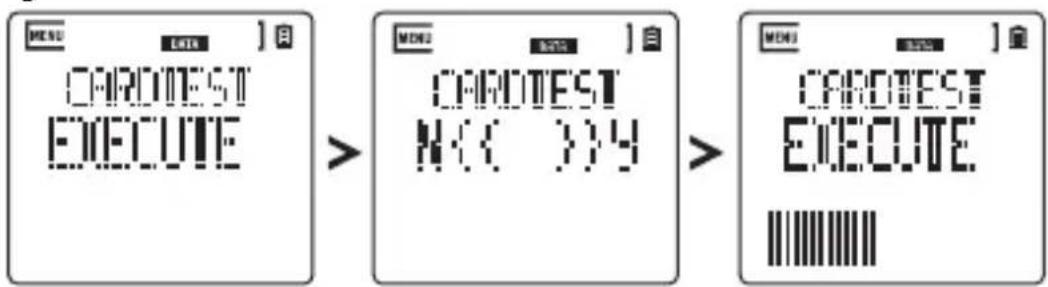

1. À la page "CARDTEST", sélectionnez "EXECUTE" puis appuyez sur le bouton.
2. Une demande de confirmation apparait. Appuyez sur le bouton << pour lancer le test de la carte de mémoire.
3. Le test démarre. L'opération peut prendre du temps selon le type de carte.
4. La barre de progression dans le bas de l'écran indique l'avancement

1. Le message "COMPLETE" indique la fin de l'opération. Les résultats du test se déclinent comme suit:

ALL OK: Vous pouvez utiliser toutes les fonctions d'enregistrement avec cette carte.

1TRK OK: Vous pouvez effectuer un enregistrement normal mais aucun ajout.

UNUSABLE: Il est impossible d'enregistrer avec le SOUND on SOUND sur cette carte.

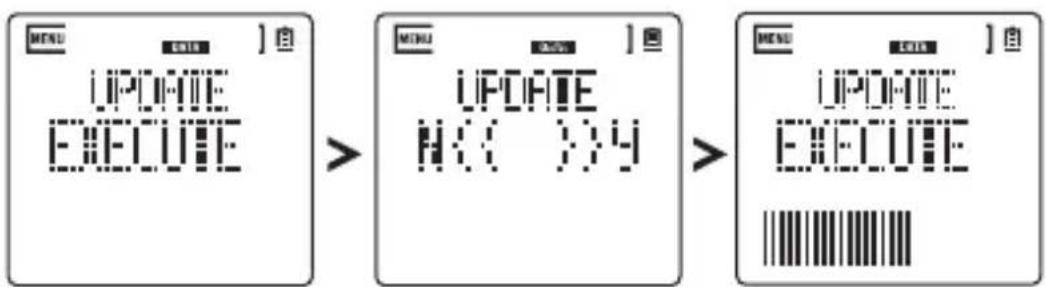

Cette fonction permet de mettre le système de l'enregistreur à jour. Vous pouvez télécharger le fichier système le plus récent sur votre ordinateur à partir du site web de Korg (http://www.korg.com). Pour en savoir plus sur le téléchargement du fichier système, veuillez consulter le site Korg.

Pour éviter toute rupture d'alimentation durant la mise à jour, installez des piles neuves (chargées suffisamment) ou utilisez un adaptateur secteur disponible en option. Une coupure d'alimentation durant la mise à jour peut entraîner un dysfonctionnement de l'appareil. Dans ce cas, veuillez contacter votre revendeur Korg.

1. Sauvegardez le fichier système télécharge dans le dossier "SOS_DATA" de la carte de mémoire.
2. À la page "UPDATE", sélectionnez "EXECUTE" puis appuyez sur le bouton.
3. Une demande de confirmation apparait. Appuyez sur le bouton pour lancer la mise à jour.

1. La barre de progression dans le bas de l'écran indique l'avancée de la mise à jour.
2. Le message "COMPLETE" indique la fin de l'opération.
3. Appuyez sur n'importe quel bouton du panneau de commandes. L'écran affiche le message "PWR OFF".
4. Appuyez sur le bouton pour couper l'alimentation.
5. Appuyez sur l'interrupteur d'alimentation. L'enregistreur s'allume et le système est à jour.

Cette catégorie vous donne accès à divers paramètres (durée d'éclairage des témoins, calibrage etc.).

Ce paramètre détermine le volume d'écoute durant l'enregistrement. Cette page est également affichée quand vous appuyez sur le bouton + ou - durant la reproduction (voyez page 72) et peut être utilisée de la même manière.

Ce paramètre permet de régler la date : l'année, le mois et le jour.

La date réglée ici sert à dater les enregistrements (voyez page 64).

1. Appuyez sur le bouton pour sélectionner le champ de l'année (il clignote).
2. Appuyez sur le bouton ou pour sélectionner le champ de l'année, du mois ou du jour et appuyez sur le bouton ^+ ou - pour changer le réglage.
3. Appuyez sur le bouton pour confirmer le réglage. Le clignotement cesse et le réglage reste affiché. Pour annuler les réglages, appuyez sur le bouton d'arrêt.

Ce paramètre permet de régler l'heure. L'heure réglée ici sert à estampiller les enregistrements (voyez page 64).

1. Appuyez sur le bouton pour sélectionner le champ de l'heure (il clignote).
2. Appuyez sur le bouton « ou » pour selection-ner le champ des heures, des minutes ou des secondes et appuyez sur le bouton + ou - pour changer le réglage.
3. iché. Pour annuler les réglages, appuyez sur le bouton d'arrêt.

B·light

Ce paramètre permet de régler la durée du rétroéclairage de l'écran.

OFF: Pas de rétroéclairage.

ON: Le rétroéclairage de l'écran est permanent.

10 sec, 20 sec, 30 sec:

Le rétroéclairage de l'écran s'éteint si l'appareil reste inutilisé durant le nombre de secondes choses.

LED

Ce paramètre permet de régler la durée de l'éclairage des témoins.

OFF: Les témoins sont toujours éteints.

ON: Les témoins sont toujours allumés.

B·light:

La durée d'éclairage des témoins est la même que celle pour le rétroéclairage de l'écran avec le paramètre "B·LIGHT".

Entrez le type de piles utilisées dans l'enregistreur pour obtenir un affichage exact de la durée de vie résiduelle des piles.

Sélectionnez ce réglage si vous utilisez des piles alcalines.

Ni-MH:

Sélectionnez ce réglage si vous utilisez des piles au nickel-hydrure métallique.

Ce paramètre détermine le temps d'affichage du niveaucréé.

0 sec: La crête n'est pas indiquée. 2 sec: La crête est indiquée 2 secondes.

INFINITY: La crête est indiquée en permanence.

Apw·off

L'appareil s'éteint automatiquement s'il reste inutilisé durant un délai spécifique. L'alimentation ne se coupe pas automatiquement durant l'enregistrement ou la reproduction.

L'alimentation ne se coupe pas automatiquement (la fonction est désactivée).

L'appareil s'est automatiquement s'il reste inutilisé durant un délai spécifique ici.

T-calib

Cette fonction permet de calibrer le curseur tactile (dans le bas de l’écran) pour corriger tout écart entre l’indication à l’écran et l’endroit touché du doigt. Cette fonction est utile si le curseur tactile ne réagit pas correctement à votre toucher (si le fait de toucher un point sur la barre amène la position de reproduction à un endroit inattendu du morceau, par exemple).

1. À la page "T-CALIB", sélectionnez "EXECUTE" puis appuyez sur le bouton
2. Une demande de confirmation apparait. Appuyez sur le bouton << pour lancer le calibrage.

1. L'écran affiche "TOUCH L". Touchez l'extrémité gauche du curseur tactile.
2. Si l'enregistreur detecte correctement votre doigt, il affiche "TOUCH R". Touchez l'extrémité droite du curseur tactile.

1. Si l'enregistreur détecte correctement votre doigt, il affiche "COMPLETE".

F-reset

Cette fonction rétablit les réglages d'usine. Cette opération n'efface PAS les morceaux se trouvant sur la carte de mémoire.

1. À la page "F-RESET", sélectionnez "EXECUTE" puis appuyez sur le bouton d'enregistrement.
2. Une demande de confirmation apparait. Appuyez sur le bouton » pour lancer l'opération.

1. Le message "COMPLETE" indique la fin de l'opération.

Structure des données du SOUND on SOUND

Le schéma suivant illustre la structure des données d'une carte de mémoire formée et enregistrée sur le SOUND on SOUND.

Structure des dossiers et des fichiers

1. Sos_data (dossier de données)

Ce dossier conserve les données système du SOUND on SOUND et les données d'enregistrement. Vous pouvez créer autant de dossiers de morceaux que la carte de mémoire le permet.

2. S001 (dossier de morceau)

Ce dossier est créé pour chaque nouveau morceau enregistré sur l'appareil. Les dossiers de morceau sont numérotés séquentiellement en commençant par "S001". Les trois chiffres après le "S" indiquent le numéro de morceau. Si vous renommez le dossier sur un ordinateur, ne changez pas les 4 premiers caractères. Ajoutez le nom de votre choix après les 4 premiers caractères. Si vous archivez un morceau sur ordinateur, veillez à copier le dossier de morceau entier.

Quand vous chargez un dossier de morceau d'un ordinateur, vérifiez que le nom du dossier de morceau a un numéro unique.

3. S001. SOS (fichier de gestion du morceau)

Ce fichier contient les données de gestion des fichiers individuels ("Material"), des fichiers de mixage ("2-mix") et des données de réglages de la boîte à rythme et des effets internes. Il ne peut y avoir qu'un seul fichier portant l'extension .SOS par dossier de morceau.

4. S001. UNL (fichier de liste 'undo')

Fichier de gestion pour la fonction "Undo". Il contient des données de gestion permettant d'effectuer des annulations et des rétablissements.

Ce dossier contient les fichiers d'enregistrements individuels.

6. M000001_. WAV (fichier individuel)

Ce type de fichier conserve chaque enregistrement individuel (le premier et les ajouts) avant le stade du mixage.

7. 2MIX (dossier de fichiers de mixage)

Ce dossier contient les fichiers de mixage (signal produit + signal d'entrée ajouté).

Le premier enregistrement ne génère pas de fichier de mixage.

8. M000002_. WAV (fichier de mixage)

Ce fichier contient les données résultant du mixage de l'enregistrement préalable et de l'enregistrement ajouté.

9. Finalize (dossier de finalisation)

Ce dossier contient les fichiers d'enregistrements individuels et les fichiers de mixage.

Ce dossier n'est généré que lors de la finalisation.

10. M000001F. WAV (fichier individuel finalisé)

Le fichier contient des données de silence combattant le vide compris entre le début du fichier et le début de la reproduction. Cela permet de synchroniser parfaitement ces fichiers sur une station de travail audio numérique.

11. X000001F. WAV (fichier de mixage finalisé)

Ce fichier est en format 44.1kHz / 16 bits. Cela permet de copier ce fichier directement sur ordinateur puis d'en faire facilement un CD audio.

12. ExtraUDIO (dosser d'importation de fichiers wav/aiff externes)

Ce dossier permet d'importer des fichiers audio externes (en format WAV/AIFF). Vous pouvez importer des fichiers WAV/AIFF de ce dossier dans un morceau du SOUND on SOUND.

13. Fichier wav/aiff externe

Fichier externe à importer sous forme de morceau dans le SOUND on SOUND. Vous pouvez importer des fichiers ayant les formats suivants:

Format de fichier: WAV, AIFF

Résolution en bits des fichiers: 16 bits, 24 bits

Fréquence d'échantillonnage: 44.1kHz, 48kHz, 88.2kHz, 96kHz

Nombre de caractères dans le nom de fichier:

Affichage des 8 premiers caractères.

Messages d'exécution

L'opération a été annulée.

L'opération s'est correctement terminée.

Messages d'erreur

Comme le point A a été placé après le point B dans une boucle A/B, les positions des points A et B ont été échangées.

L'opération ne peut pas être exécutée.

La vitesse d'accès à la carte de mémoire est trop lente pour l'enregistrement ou la reproduction. Utilisez une carte de mémoire compatible avec l'enregistreur.

S'il y a eu de nombreux enregistrements et suppressions de morceaux, les données de morceaux risquent de s'éparpiller sur la carte de mémoire et de ralentir le traitement des données. Dans ce cas, archivez vos morceaux importants sur ordinateur puis formatez à nouveau la carte de mémoire.

Une erreur s'est produite durant l'accès à la carte de mémoire. Branchez la carte de mémoire à votre ordinateur et effectuez un contrôle du support ("Check Drive"). Si ce message apparait à nouveau, formatez la carte de mémoire.

La carte de mémoire n'a plus assez d'espace disponible. Effacez des morceaux dont vous n'avez plus besoin.

Une erreur s'est produite lors de l'accès à la carte. Si ce problème persiste après un redémarrage de l'enregistreur, consultez le revendeur Korg chez qui vous avez acheté le produit.

Les données ne sont pas reconnues par le SOUND on SOUND.

Une erreur de traitement interne s'est produite. Si ce problème persiste après un redémarrage de l'enregistreur, consultez le revendeur Korg chez qui vous avez acheté le produit.

Aucune carte de mémoire n'est insérée.

Impossible de créer un nouveau morceau. L'enregistreur ne peut pas créer plus de 200 morceaux.

La mise à jour du système a échoué. Recommencez-la entièrement. Si ce message apparait à nouveau, veuillez contacter votre revendeur Korg.

La carte de mémoire n'a pas été formatée.

IREC. REC

L'enregistrement est en cours et l'enregistreur n'est pas en mesure d'exécuter la commande. Arrêtez l'enregistrement.

La reproduction est en cours et l'enregistreur n'est pas en mesure d'exécuter la commande. Arrêtez la reproduction.

Autres messages

Ce message est affiché quand l'enregistreur rencontre un problème.

Contactez votre revendeur Korg.

L'appareil ne s'allume pas.

Veillez à ce que les pôles (+, -) des piles soient correctement orientés. - Les piles sont épuisées. - Vérifiez si l'adaptateur secteur est bien branché.

• Le paramètre "A·PW-OFF" (coupure automatique de l'alimentation) est réglé sur un nombre de minutes donné (voyez page 101).

L'écran est nombre.

• Le rétroéclairage est peut-être coupé (voyez page 100).

Les témoins ne s'allument ni ne clignotent.

• Le paramètre "LED" est réglé sur "OFF". En conséquence, les témoins ne s'allument pas et ne clignotent pas (voyez page 100).

L'enregistreur ne réagit pas aux pressions sur les boutons.

• Vous devez regarder en mode Hold (voyez page 66).

L'enregistreur ne réagit pas correctement aux opérations sur le curseur tactile.

• Calibrez le curseur tactile (voyez page 101). Si ce problème persiste, consultez le revendeur Korg chez qui vous avez acheté le produit.

Aucun son n'est audible.

• Vérifiez si tous les dispositifs sont bien sous tension.
• Vérifiez si l'amplificateur ou le casque est bien branché.

Le niveau de la source branchée à la prise GUITAR IN ou MIC semble trop bas.

Utilisez un câble résistif?

Utilisez un câble non résistif.

Le volume est réglé sur "0".

Aucun son n'est audible via le haut-parleur interne.

• Le haut-parleur interne est coupé si un casque est branché à l'enregistreur ou si le micro interne est activé.

Le signal d'entrée ou enregistré ne correspond pas à ce que vous attendiez.

• Des effets sont peut-être appliqués (voyez page 78).
• Vérifiez que le niveau d'entrée (paramètre "LEVEL") est réglé correctement (voyez page 85).
• Vous avez peut-être réglé le timbre (paramètre "TONE") du signal d'entrée (voyez page 85).

Le signal d'entrée est inaudible.

• Vérifiez si le niveau d'entrée est réglé correctement (voyez page 85).
• L'enregistreur est-il en attente d'enregistrement ou en mode d'enregistrement?
• Vérifiez que tous les dispositifs sont correctement branchés (voyez page 70).
• Si vous utilisez un micro pouvant receivevoir une alimentation par prise, reglez le paramètre "P-IN-PWER" sur "ON" (voyez page 86).
• Vérifiez si le volume est réglé correctement sur le dispositif externe.
• Le paramètre "REC" de la catégorie RHYTHM est peut-être réglé sur "ON" (voyez page 90).
• Vérifiez si le paramètre "MIX BAL" est réglé correctement (voyez page 88).
• Le paramètre "VOLUME" est peut-être réglé sur "0" (voyez page 99).

Impossible d'enregistrer.

• Vérifiez si le niveau d'entrée est réglé correctement (voyez page 85).
• Avez-vous inséré une carte de mémoire?
• La carte de mémoire n'a peut-être pas assez d'espace disponible (voyez page 94).
• Le paramètre "REC" de la catégorie RHYTHM est peut-être réglé sur "ON" (voyez page 90).
• Vérifiez si le paramètre "MIX BAL" est réglé correctement (voyez page 88).

L'enregistrement est interrompu.

• L'enregistreur a été exposé à un choc pendant l'enregistrement.
• Les piles se sont peut-être épuisées en cours d'enregistrement.

L'appareil ne démarre pas correctement.

• Le contenu de la carte de mémoire est peut-être incorrect.
• L'appareil ne reconnaît pas la carte de mémoire. Dans ce cas, mettez l'enregistreur sous tension en maintenant le bouton d'enregistrement et le bouton MENU enfoncés simultanément pour forcer l'appareil à formater la carte de mémoire insérée. Si l'appareil ne démarre toujours pas correctement après le formatage de la carte de mémoire, cette dernière ou l'enregistreur peut être endommagé. Insérez une autre carte et redémarrez l'enregistreur. Si ce problème persiste, consultez le revendeur Korg chez qui vous avez acheté le produit.

Le formatage d'une carte de mémoire efface toutes les données qu'elle contient.

Types d'effets

GTR: Effets pour l'enregistrement de guitare ou de basse
01	CLN TONE	10	AC15	19	AC LEAD	28	FX PITCH
02	CRUNCH	11	'80S AXE	20	THROAT	29	STROBO
03H UGELEAD12HARDLEAD21CLNPITCH30AC30
04FLANGED13TOUCHWAH22UK '70S31USHIGAIN
05	BLK 2X12	14	AC PHASE	23	UK '80S	32	BROKEN
06	UK BLUES	15	PWRBLUES	24	RINGMOD	33	LIMITERB
07	UKMODERN	16	TALKDLY	25	CLN VIBE	34	COMPEQ B
08	DISPITCH	17	TAPECHO	26	BUTIQ OD	35	CHORUS B
09	OCT VERB	18	TWD 4X10	27	USMODERN	36Q D BASS
MIC: Effets pour l'enregistrement de chant ou de guitare acoustique par micro
37	HALLVERB	44	AG LOCUT	51	SHORTDLY	58	DECIMATE
38	ROOMVERB	45	HIFI EQ	52	CHORUS	59	RING DLY
39	CHRSVERB	46	RAYDEEOH	53	FLANGER	60	ALIEN
40	DLYVERB	47	PINGPONG	54	UNIVIBE	61	SPRINGFX
41	TUBE PRE	48	BPMDELAY	55	VO SLICE
42CH STRIP49FILTRDLY 56LILVOICE
43	TOUCH EQ	50	PANDELAY	57	TUBEDIST
MST: Effets pour morceaux enregistrés, motifs rythmiques ou signaux des entrées ligne
62	HALL	70	LIMITER	78	LPFDELAY	86	PHASER
63	SHALL	71	AMPBOX	79	HPFDELAY	87	AUTOPAN
64	DRYPLATE	72	LPF24	80	BPFDELAY	88	BPMSLICE
65	B ROOM	73	HPF12	81	CHORSODY	89	CRusher
66	EQ FLAT	74	BPF	82	PHASEDLY	90	RING BOX
67	TUBE EQ	75	LFOFILTR	83	DIFFUSER	91	TALKMOD
68	TUBECOMP	76	BPM ECHO	84	LFOJET	92	LFO WAH
69MSTRCOMP77TAPDELAY85TOUCHET93							PITCHSHIFT
TCH: Effets applicables avec le curseur tactile.
94TOUCHLPF 96HPFLOOP 98				REVERSE		100	TCHGRAIN
95TOUCHHPF 97HPFLOOP 99TIMEBEND

Types de rythmes

01	8BEAT 1	14	ROCK 4	27	POP 4	40	LATIN 4
02	8BEAT 2	15	ROCK 5	28	POP 5	41	HIPHOP 1
03	8BEAT 3	16	ROCK 6	29	GROOVE 1	42	HIPHOP 2
04	8BEAT 4	17	ROCK 7	30	GROOVE 2	43	DIGIROCK
05	8BEAT 5	18	ROCK 8	31	GROOVE 3	44	HOUSE
061	6BEAT 119		HARDROCK	32GROOVE 445TECHNO
07	16BEAT 2	20	METAL	33	JAZZ 1	46	ELEKTKO
08	16BEAT 3	21	ROCNROLL	34	JAZZ 2	47	METRO 1
09	16BEAT 4	22	COUNTRY	35	JAZZ6/8	48	METRO 2
10	16BEAT 5	23	BLUES	36	WALTZ3/4	49	METRO 3
11	ROCK 1	24	POP 1	37	LATIN 1	50	METRO 4
12	ROCK 2	25	POP 2	38	LATIN 2
13	ROCK 3	26	POP 3	39	LATIN 3

Fiche technique

Conditions de fonctionnement: 0 +40^ (sans condensation)

Format d'enregistrement:	Format audio PCM Format WAV (extension:.wav), Compatible BWF, 44.1kHz, 16 bits
Durée d'enregistrement:	Selon la carte de mémoire Environ 100 minutes pour 1GB. * Premier enregistrement dans un nouveau morceau Durée d'enregistrement maximum: 6 heures
Nombre total de morceaux:	Maximum 200 morceaux
Nombre maximum d'ajouts:	Selon l'espace disponible sur la carte.
Undo/Redo:	Selon l'espace disponible sur la carte.
Tempo:30~240
Nombre total de rythmes:	50
Counter:	Heures: minutes: secondes, Mesure: temps: quart de temps

Catégories: GTR (guitare), MIC (microphone), MST (master), TCH (curseur tactile)

Nombre total d'effets : 100

Tempérament: Tempérament égal (12 intervals chromatiques)

Mode d'accordage: Chromatique, Guitare, Basse

Carte de mémoire compatible: Carte microSD (512MB~2GB) Carte microSDHC (4GB~16GB) *2GB ou plus est recommandé.

Ecran:	LCD avec section tactile et rétroéclairage
Alimentation:	Piles AA/LR6 alcalines x2 ou piles AA au nickel-hydrure métallique x2Adaptateur secteur en option (DC4.5V◇◇◇)
Dimensions:	69mm (L) x 135mm (H) x 35mm (P)
Poids:	140g (sans carte de mémoire ni piles)
Accessoires:	Mode d'emploi (ce document), piles alcalines x 2(pour vérifier le fonctionnement de l'enregistreur)

GUITAR IN:	Prise	jack 6,3mm (non symétrique)
	Impédance d'entrée	470k Ω
	Niveau nominal	-6[dBv]
LINE:	Prise	mini-jack sté reproduction de 3,5mm
	Impédance d'entrée	14k Ω
	Niveau nominal	-6[dBv]
MIC:	Prise	mini-jack sté reproduction de 3,5mm
	Impédance d'entrée15k	(alimentation pour micro commutable)
	Niveau nominal	Ω
		MIC GAIN: LOW	-22[dBv]
		MIC GAIN: MID	-30[dBv]
		MIC GAIN: HIGH	-38[dBv]

Casque:	Prise	mini-jack stereo de 3,5mm
	Niveau maximum	25mW x 25mW sous 16Ω

Impédance	8Ω
Puisance de sortie maximum	0,8W

20Hz~20kHz±1dB

• Les specifications et la finition sont sujettes à modification sans préavis pour amélioration.
