MODE D'EMPLOI GKF 600 Professional Bosch Blauw
N° d'article 3 601 F0A 1..
Puissance absorbée
nominate [W] 600
Régime à vide [tr/min] 33 000
Porte-outil 6 mm/
8 mm/
1/4" (Seulement
Royaume-Uni)
Poids suivant EPTA
Procedure 01/2003 [kg] 1,5
Classe de protection /II
Respectez imperativement le numero d'article se trouvant sur la plaque signalétique de l'appareil electroportatif. Les designations commerciales des différents appareils electroportafils peuvent varier.
Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Elles peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiées à certains pays.
Bruits et vibrations
Valeurs de mesure obtenues conformément à la norme européen EN 60 745.
Les mesures réelles (A) des niveaux sonores de l'appareil sont : niveau de pression acoustique 84 dB (A); niveau d'intensité acoustique 95 dB (A). Incertitude K = 3 dB.
Toujours porter une protection acoustique!
Valeurs totales des vibrations (somme de vecteurs de trois sens) relevantes conformément à EN 60745:
Valeur d'émission vibratoire a_h = 4,5m / s^2 , incertitude K = 1,5m / s^2
A AVENTISSEMENT
L'amplitude d'oscillation indiquée dans ces ins
tructions d'utilisation a ete mesurée suivant les méthodes de mesure normées dans EN 60 745 et peut etre utilise pour une comparaison d'appareils.
L'amplitude d'oscillation change en fonction de l'utilisation de l'appareil electroportatif et peut, dans certains cas, être supérieure à la valeur indiquée dans ces instructions d'utilisation. La solicitation vibratoire pourrait être sous-estimée si l'appareil electroportatif est régulièrement utilisé d'une telle manière.
REMARQUE: Pour une estimation précise de la sollicitation vibratoire pendant un certain temps d'utilisation, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l'appareil est étêt int ou
en fonctionnement, mais pasvrémentutilise. Ceci peut réduire considérablement la sollicitation vibratoirependant toute la durée du travail.
Déclaration de conformité (C)
Nous déclarons sous notre propre responsabilité que le produit désrit sous « Caracteristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60745 conformément aux termes des réglementations 2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (à partir du 29.12.2009).
Documentation technique auprès de :
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider Dr. Eckerhard Strötgen
Eléments de l'appareil
Dépliez le volet sur lequel l'appareil est représenté de manière graphique. Laissez le volet déplié pendant la lecture de la présente notice d'utilisation.
La numérotation des éléments de l'appareil se refère à la représentation de l'appareil electroportifi sur la page graphique.
1 Unité d'entrainment
2 Berceau de fraisage
3 Molette de réglage de la profondeur de fraisage
4 Fraise
5 Ecrou-raccord avec pince de serrage
6 Plaque d'assise
7 Plateau de base
8 Graduation pour le réglage de la profondeur de fraisage
9 Touche de blocage de la broche
0 Levier de serrage
1 Interrupteur Marche/Arret
12 Clé à fourche
13 Prince de serrage
14 Bague de copiage
15 Anneau en caoutchouc
16 Plaque d'assise ronde*
17 Vis de fixation pour plaque d'assise (4 x)
18 Pointe de centrage*
19 Vis moletée pour blocage de la butée
20 Bute parallele
21 Vis papillon pour la butée parallele
22 Aide de guidage
23 Vis papillon pour orientation horizontal de laide de guidage
24 Vis papillon pour fixation de l'orientation horizontal
25 Carter du berceau de fraisage*
26 Berceau de fraisage angulaire*
27 Vis papillon pour modification d'angle
28 Graduation pour modification de l'angle de fraisage
29 Poignée*
30 Carter d'aspiration*
31 Adaptateur d'aspiration*
32 Plaque d'assise avec manette et adaptateur d'aspiration*
- Les accessoires décrits ou montrés ne sont pas compris dans l'emballage standard.
Pour vous securité
Lire tous les avertissements et indications. Le non-respect des avertissements et instructions indiques ci-après peut entraîner un chic électrique, un incendie et/ou
de graves blessures sur les personnes.
Conserver tous les averissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.
Respecter en plus les indications générales de sécurité se trouvant dans le cahier ci-joint ou se trouvant au milieu de la presente notice d'utilisation.
La vitesse de rotation admissible de l'outil de travail doit etre au moins égale à la vitesse de rotation maximale de l'outil electroportatif. Les accessoires qui tournent a une vitesse de rotation supérieure à celle qui est admise risquent d'être détruits.
Les outils de fraisage et les autres accessoires doivent correspondre exactement au porte-outil (pince de serrage) de votre outil electroportatif. Les outils qui ne correspondent pas exactement au porte-outil de l'outil electroportatif, tournent de façon irreguliere, générent de fortes vibrations et peuvent
entraîner une perte de contrôle.
Ne guider l'appareil electroportatif contre la pièce à travailler que lorsque l'appareil est en marche. Sinon, il y a un risque de controoup, si l'outil de travail se coince dans la pièce.
- Maintenez vos mains hors de la zone de fraisage et loin de l'outil de fraisage. Tenez de l'autre main la poignée supplémentaire ou le carter-moteur. Si les deux mains tiennent la fraisuse, l'outil de fraisage ne pourrait pas les blesser.
Ne jamais fraiser par-dessus des pieces métalliques, clous ou vis. L'outil de fraisage peut être endommagé et accroître les vibrations.
Ne tener l'appareil electroportatif qu'aux poignées isolées, si, pendant les travaux, l'outil de travail risque de toucher des cables electriques cachés ou son propre cable d'alimentation. Le contact avec des conduites sous tension a pour conséquence une mise sous tension des parties métalliques de l'appareil et provoque une décharge electrique.
Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises de distribution locales. Un contact avec des conduites d'électricité peut provoquer un incendie ou un choc électrique. L'endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégats matériels et peut provoquer un choc électrique.
Ne pas utiliser d'outils de fraisage émoussés ou endommages. Les outils de fraisage émoussés ou endommages provoquent une friction trop élevé, peuvent être coincés et entrainent un défaut d'équilibrage.
■ Bloquer la pierce à travailler. Une pierce à travailler serrée par des dispositifs de serrage ou dans un etau est fixe de manière plus sure que lorsqu'elle est tenue par une main.
Ne pas travailler de matériaux contenant de l'amiate. L'amiate est consideree comme étant Cancrigène.
- Prendre des mesures de sécurité, lorsque des poussières nuisibles à la santé, inflammables ou explosives peuvent être générées lors du travail. Par exemple: Certaines poussières sont considérées comme étant cancérigenes. Porter un masque antipoussières et utiliser un dispositif d'aspiration de poussières/de copeaux s'il est possible de
raccorder un tel dispositif.
Avant de déposer l'appareil électroportatif, attendre que celui-ci soit complètement à l'arrêt. L'outil de travail risque de se coincer, ce qui entraîne une perte de contrôle de l'appareil électroportatif.
Ne jamais utiliser un apparéil electropor-tatif dont le cable est endommagé. Ne pas toucher à un cable endommagé et-retirer la fiche du cable d'alimentation de la prise du courant, au cas où le cable serait endommagé lors du travail. Un cable endommagé augmente le risque d'un choc électri-que.
Restrictions d'utilisation
L'appareil est concu pour le fraisage de bords dans le bois, les matieres plastiques et les materiaux de construction legers. Il est également concu pour le fraisage de rainures, de profils et de rainures droites ainsi que pour le fraisage par copiage.
Montage
Avant toute intervention sur l'appareil, tous jours retarder la fiche du cable d'alimentation de la prise de courant.
Démontage de l'unité d'entrainment (voir figure A
Pour démonter l'unité d'entrainment 1, ouvrir le levier de serrage 10 et positionner le marquage « ▲ » du berceau de fraisage 2 sur le symbole « ■ se trouvant sur l'unité d'entrainment. Ensuite, tirer l'unité d'entrainment 1 à fond vers le haut, tourner l'unité d'entrainment 1 à fond dans le sens inverse des aiguilles d'une montre et faire sorting l'unité d'entrainment 1 du berceau de fraisage 2.
Choix de la+Fraise
Suivant le travail à effectuer, des outils de fraisage sont disponibles dans les versions et les qualités les plus variees :
Les outils de fraisage en acier super rapide (HSS) sont destinés à travailler des matériaux tendres comme p. ex. le bois tendre ou les matières plastiques.
Les frais munies de tranchants en carbure (HM) sont particulièrement appropriés pour travailler des matériaux durs et abrasifs tels que le bois dur.
Chez votre commercant spécialise, vous trouverrez des outils de fraisage d'origine dans la gamme etendue des accessoires Bosch.
Montage de la fraise (voir figures B C
Avant toute intervention sur l'appareil, tous jours retarder la fiche du cable d'alimentation de la prise de courant.
Il est recommandé de porter des gants de protection pour le montage et le changement des outils de faisage.
Démonter l'unité d'entrainment conformément à la description indiquée dans le paragraphe correspondant.
Appuyer sur la touche de blocage de la broche 9 et la maintainir dans cette position. Le cas échéant, tournier la broche manuellement jusqu'à ce que le blocage s'encliquette.
N'actionner la touche de blocage de la broche que lorsque la broche est à l'arrêt.
Desserrer l'écrou-raccord 5 à l'aide d'une clé à fourche 12 (ouverture 18 mm) de quelques tours, mais sans dévisser l'écrou-raccord.
Monter la fraise de sorte que la tige de la fraise soit introduite d'au moins 20mm (longueur de la tige).
Serrer l'écrou-raccord 5 à l'aide d'une clé à fourche 12 (ouverture 18mm ) et relâcher la touche de blocage de la broche 9.
Eneldom cas, ne serrer la pince de serrage avec I'ecrou-raccord tant que la frustration n'est pas montée.
Changer la pince de serrage (voir figure D
En fonction de la fraise utilisée, il est possible de monter des pince des serrage différentes, voir « caractéristiques techniques »
La pince de serrage 13 doit être positionné dans l'écrou-raccord de sorte à ce qu'il y ait un petit jeu. L'écrou-raccord avec la pince de serrage 5 doit être facile à monter. Si l'écrou-raccord avec pince de serrage 5 sont endommages, les replacer immédiatement.
Appuyer sur la touche de blocage de la broche 9 et la maintainir dans cette position. Le cas échéant, tournier la broche manuellement jusqu'à ce que le blocage s'encliquette.
Dévisser l'écrou-raccord avec pince de serrage 5.
Relacher la touche de blocage de la broche 9.
Nettoyer régulierement la fixation de la pince de serrage et la pince de serrage 13 à l'aide d'un pinceau couple ou en soufflant de l'air comprime.
Resserrer I'ecrou-raccord 5.
Eneldom cas, ne serrer la pince de serrage avec I'ecrou-raccord tant que la frustration n'est pas montée.
Monter l'unité d'entrainment (voir figure E
Pour monter l'unité d'entrainment 1, ouvrir le levier de serrage 10 et positionner les deux flèches doubles sur l'unité d'entrainment 1 et le berceau de fraisage 2 de sorte qu'élles correspondent l'une à l'autre. Enconcer l'unité d'entrainment 1 dans le berceau de fraisage 2 et tourner l'unité d'entrainment 1 dans le sens des aiguilles d'une montre jusqu'à ce que le marquage « ▲ » du berceau de fraisage 2 montre sur la ligne au-dessous du symbole « □» sur l'unité d'entrainment 1. Enconcer l'unité d'entrainment 1 dans le berceau de fraisage 2. Àpres le montage, positionner le berceau de fraisage 2 avec la marquage « ▲ » sur le symbole « □ » se trouvant sur l'unité d'entrainment 1 et fermer le levier de serrage 10.
Apreès le montage, vérifier toujours si l'unité d'entrainment est bien placee dans le berceau de fraisage. La pretension du levier de serrage peut etre modifie en reglant I'ecrou.
Réajuster le levier de serrage
Pour réajuster la force de serrage, ouvrir le levier de serrage 10, tourner l'écrou se trouvant sur le levier de serrage à l'aide d'une clé à fourche (ouverture 8 mm) d'environ 45^ dans lesens des aiguilles d'une montre et reférer le levier de serrage 10. Vérifier si l'unité d'entraînement 1 est bien serree. Ne pas trop serrer l'écrou.
Mise en service
Tenir compte de la tension du secteur : La tension de la source de courant doit correspondre aux indications figurant sur la plaque signaletique de l'appareil. Les appeareils marqués 230 V peuvent également être utilisés sous 220 V.
Mise en fonctionnement /Arrêt
Afin demettre l'appareil en fonctionnement, mettre l'interrupteur Marche/Arret 11 sur la position « I »
Afin d'arrête l'appareil,mettre l'interrupteur Marche/Arret 11 sur la position « 0 »
Réglage de la profondeur de fraisage (voir figure F
Le réglage de la profondeur de fraisage ne doit être effectué que lorsque l'outil electropotatif est à l'arrêt.
Poser l'outil electroportatif sur la piece à travailler.
Ouvrir le levier de serrage 10, positionner le marquage «▲» du berceau de fraisage 2 sur le symbole «■» et pousser lentement l'unité d'entrainment vers le bas jusqu'à ce que la fraise touche la piece à travailler. Bloquer l'unité d'entrainment dans cette position, en fermant le levier de serrage 10.
Lire la valeur sur la graduation 8 et la notes (remise à zéro). Additionner la profondeur de fraisage souhaitee à cette valeur.
Ouvrir le levier de serrage 10 et positionner l'unité d'entrainment sur la valeur de graduation calculée. Positionner le marquage «▲» du berceau de fraisage 2 sur le symbole « » et refermer le levier de serrage 10.
Faire un premier essai pour contrôler si le réglage de la profondeur de fraisage est juste et le corriger le cas échéant.
Pour le réglage précis de la profondeur de fraissage, positionner le marquage « ▲ » de l'unité d'entrainment sur le symbole « ■», le levier de serrage 10 étant ouvert. Régler la profondeur de fraissage souhaitee à l'aide de la molette de réglage 3. Ensuite fermer le levier de serrage 10 pour bien bloquer l'unité d'entrainment dans le berceau de fraissage.
Instructions d'utilisation
Sens du fraisage (voir figure G
Travailler toujours dans le sens opposé au sens de rotation de la fraise (fraisage opposé).
En cas de fraisage dans le sens de rotation (en sens direct), l'util electrolyportatif peut etre arrache de la main de I'utilisateur.
Processus de fraisage
N'utiliser l'outil electroportatif que lorsque le berceau de fraisage est monté. La perte de contrôle de l'outil electroportatif peut entraîner des blessures.
Avant l'opération de fraisage, s'assurer que le marquage « ▲ » du berceau de fraisage 2 est bien positionné sur le symbole « ■ » se trouvant sur l'unité d'entrainment 1.
Note: Tenir compte du fait que la fraise 4 déborde toujours du plateau de base 7. Ne pas endommager le gabarit ni la pierce à travailler.
Régler la profondeur de fraisage conformément à la description ci-dessus.
Metre l'outil electroportatif en marche et l'approcher de l'endetto travailler.
Effectuer le processus de fraisage en appliquant une vitesse d'avance régulière.
Une fois le faisage terminé, arrêté l'outil electroportatif. Ne déposer l'outil electroportatif qu'après l'arrêt de la+Faise.
Fraisage avec bague de copiage
A l'aide de la bague de copiage 14, il est possible de transposer des contours de modèles ou de gabarits sur des pieces à travailler.
Monter la bague de copiage 14 (voir figure H
Desserrer les quatre vis cylindriques se trouvant sur la face inférieure de la plaque d'assise 6 et enlever la plaque d'assise 6. Monter l'anneau en caoutchouc 15 et ensuite la bague de copiage 14 dans la plaque d'assise ronde 16 ainsi qu'indiquedans la figure.A I'aide des vis a tete plate, serrer la plaque d'assise ronde 16 sur la plaque de base 7.
Ajustage/centrage de la bague de copiage (voir figure 1
Pour que la distance entre le centre de la fraise et le bord de la douille de copiage soit partout identique, il est, si nécessaire, possible de centrer la douille de copiage et la semelle l'une par rapport à l'autre.
Desserrer les vis de fixation 17 d'environ 2 tours de sorte que la plaque d'assise 16 puisse bouger librement.
Monter la pointe de centrage 18 dans le portoutil conformement à la figure. Serrer l'écrouraccord à la main de sorte que la pointe de centrage puisse encore bouger.
Aligner la pointe de centrage 18 et la bague de copiage 14 l'un vers l'autre en déplaçant légèrement la plaque d'assise 16.
Resserrer les vis de fixation 17 et enlever la pointe de centrage 18 du porte-outil.
Processus de fraisage

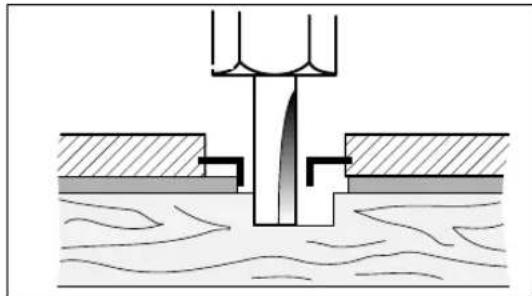

Choisir un diamètre de fraise inférieur au diamètre interieur de la bague de copiage.
Positionner l'outil electroportatif avec la bague de copiage 14 a cote du gabarit.
Guider l'outil electroportatif, avec la bague de copiage en saillie, le long du gabarit en exerçant une légère pression sur le côte.
Remarque: Etant donné que la bague de copiage fait saillie, le gabarit doit etre d'une epaisseur minimale de 8 mm.
Fraisage de bords ou de profils (voir figure K
Pour effectuer des travaux de fraisage de bords ou de profils sans butée parallèle, l'outil de fraisage doit être muni d'un tourillon ou d'un roulement à billes.
Approcher lé tarentlement l'outil életroportatif de la pièce à travailler jusqu'à ce que le tourillon ou le roulement à billes de la fraîse touche le bord de la pièce à travailler. Guider l'outil életroportatif le long du bord de la pièce à travailler en veillant à une position angulaire correcte. Une pression trop importante risque d'endommager le bord de la pièce à travailler.
Fraisage avec butée parallele (voir figure L
Fixer la butée parallele 20 avec la vis molette 19 sur le berceau de fraisage.
A l'aide de la vis papillon 21 se trouvant sur la butée parallèle, régler la profondeur souhaïée.
Guider l'outil électroportatif le long du bord de la piece à travailler en appliquant une vitesse d'avance régulière et en exerçant une pression laterale sur la butée parallele 20.
Fraisage avec aide de guidage (voir figure M
L'aide de guidage 22 sert à fraiser des bords avec des fraises sans tourillon ou roulement à billes.
Fixer laide de guidage 22 avec la vis molette 19 sur le berceau de fraisage.
Guider l'outil électroportatif le long du bord de la piece à travailler en appliquant une vitesse d'avance régulière.
Distance latérale
Pour modifier la quantité de matériel à enlever, il est possible de régler la distance latérale entre la piece à travailler et la roue de guidage sur l'aide de guidage.
Desserrer la vis papillon 24, régler la distance latérale souhaïée en tournant la vis papillon 23 et desserrer la vis papillon 24.
Hauteur
En fonction de la fraise utilisée et de l'épaisseur de la pierce à travailler, régler l'orientation verticale de l'aide de guidage.
Desserrer la vis moletée 19 se trouvant sur l'aide de guidage, pousser l'aide de guidage dans la position souhaitee et desserrer la vis moletee.
Monter le carter du berceau de fraisage (voir figure N
Pour monter le carter du berceau de fraisage 25 enlever le levier de serrage 10. Placer le carter du berceau de fraisage 25 par le haut sur le berceau de fraisage 2 et resserrer le levier de serrage 10 de sorte que l'unité d'entrainment 1 soit bien maintainue dans le berceau de fraisage quand le levier de serrage est fermé.
Fraisage avec berceau de fraisage angulaire (voir figures 0)
Le berceau de fraisage angulaire 26 est particulierement approprié pour un fraisage affreudes bords laminés à des endroits difficilement accessibles, pour fraiser des angles particuliers ainsi que pour chanfreiner des bords.
Pour le fraisage de bords avec un berceau de fraisage d'angles 26, la frais doit etre équipée d'un tourillon ou d'un roulement a billes.
Le montage du berceau de fraisage d'angle s'effectue conformément aux indications concernant le berceau de fraisage 2.
Pour obtenir des angles précis, le berceau de fraisage d'angle 26 dispose de crantages en pas de 7,5^ . La plage compte de réglage est de 75^ ; le berceau de fraisage d'angle peut être incliné de 45^ vers l'avant et de 30^ vers l'arrière. Pour le réglage de l'angle, desserrer les deux vis papillon 27. Régler l'angle souhaité au moyen de la graduation 28 et desserrer les vis papillon 27.
Fraisage avec plaque d'assise avec poignée et adaptateur d'aspiration (voir figure R
La plaque d'assise 32 peut être montée à la place de la plaque d'assise 6; elle offre une poignée supplémentaire 29 ainsi que la possibilité de raccorder une aspiration des poussières.
Desserrer les quatre vis cylindriques se trouvant sur la face inférieure de la plaque d'assise 6 et enlever la plaque d'assise. A l'aide des vis à tete plate, serrer la plaque d'assise 32, conformément aux indications de la figure, sur la plaque de base.
Pour raccorder une aspiration des poussieres, visser l'adaptateur d'aspiration 31 avec les deux vis sur la plaque d'assise 32. Raccorder un flexible d'aspiration d'un diamètre de 19/35 ~mm sur l'adaptateur d'aspiration 31.
Pour garantir une aspiration optimale, il est recommandé de nettoyer régulierement l'adaptateur d'aspiration 31.
Pour travailler les bords, utiliser en plus le carter d'aspiration 30. Le monter ainsi qu'indiqué dans la figure.
Pour travailler des surfaces planes et lisses, démonter le carter d'aspiration 30.
L'appareil peut être branché directement sur la prise d'un aspirateur universel Bosch avec commande à distance. L'aspirateur se met automatiquement en marche des que l'appareil est mis en fonctionnement.
L'aspirateur doit être approprié au matériel à travailler.
Pour l'aspiration de poussières particulièrement nuisibles à la santé, cancérigènes ou séches, utiliser des aspirateurs spéciaux.
Nettoyage et entretien
Avant toute intervention sur l'appareil, tous jours retarder la fiche du cable d'alimentation de la prise de courant.
Toujours tenir propres l'appareil electropo-tatif ainsi que les ouies de ventilation afin d'ob-tenir un travail impeccable et sur.
Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci avait avoir un défaut, la réparation ne doit être confiée qu'à une station de service après-vente agrée pour outillage Bosch.
Pour toute commande de renseignements ou commande de pieces de rechange, nous préciser impératifement le numéro d'article à dix chiffres se trouvant sur la plaque signalétique de l'appareil.
Elimination de déchets
Les outils electroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.
Seulement pour les pays de l'Union Européenne:
Ne pas jeter les apparciels electropotatifs dans les ordures menagères!
Conformément à la directive européen 2002/96/CE relative aux déchets d'équipements electri
ques et electroniques et sa réalisation dans les lois nationales, les outils electroportatifs dont on ne peut plus se servir doivent etre séparés et suivre une voie de recyclage appropriée.
Service après-vente et assistance des clients
Notre service après-vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pieces de rechange. Vous trouvrez des vues éclatées ainsi que des informations concernant les pieces de rechange également sous :
www.bosch-pt.com
Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l'achat, l'utilisation et le réglage de vos produits et leurs accessoires.
France
ServiceAprès-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cedex
Tel.: +33 (0143) 11 90 06
Fax: +33 (0143) 11 90 33
E-Mail:
sav.outillage-electroportatif@fr.bosch.com
N°Vert:+33(0800)055051
www.bosch.fr
Belgique, Luxembourg
Tel.: +32 (070) 22 55 65
Fax: +32 (070) 22 55 75
E-Mail: outillage.gereedschap@be.bosch.com
Suisse
Tel.: +41 (044) 847 15 12
Fax: +41 (044) 847 15 52
Sous réserve de modifications
Datasétécnicos
N^ de produits 3601 F0A 1..
Potência nominal
consumida [W] 600
