AP6 420 - Point d'accès SOPHOS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès WiFi
Marque	Sophos
Modèle	AP6 420
Alimentation	Adaptateur 12 Vcc, 1,5 A (optionnel) ou PoE 57 Vcc, 0,6 A (optionnel)
Température de fonctionnement	0 °C à 40 °C
Bandes de fréquences	2,4 GHz (2,400-2,4835 GHz), 5 GHz (5,150-5,350 GHz, 5,500-5,700 GHz)
Puissance d'émission (p.i.r.e.) maximale	2,4 GHz: 19,91 dBm, 5 GHz: 22,98 dBm (5150-5250 MHz), 22,93 dBm (5250-5350 MHz), 29,92 dBm (5500-5700 MHz)
Utilisation	Intérieur uniquement
Distance de sécurité (exposition aux RF)	20 cm (selon EN 62311) / 23 cm (selon IC)
Normes de conformité	Directive 2014/53/UE, IC RSS-247, CAN ICES-003(B)/NMB-003(B)
Alimentation PoE	Injecteur PoE répertorié (certifié), sortie nominale 57 Vcc, 0,6 A min
Sécurité	Ne pas ouvrir, risque de choc électrique. Utiliser uniquement des pièces approuvées par Sophos. Débrancher en cas de dysfonctionnement.
Entretien	Protéger de l'humidité et des produits chimiques. Nettoyer avec un chiffon doux et sec.
Réparabilité	Non réparable par l'utilisateur. Contacter le service client Sophos.
Accessoires fournis	Injecteur PoE (selon version), adaptateur secteur (optionnel)

FOIRE AUX QUESTIONS - AP6 420 SOPHOS

Comment configurer le point d'accès Sophos AP6 420 ?

La configuration s'effectue via l'interface de gestion Sophos. Connectez l'appareil à votre réseau et accédez à son adresse IP depuis un navigateur. Consultez le manuel d'utilisation complet pour les étapes détaillées.

Quelle est la tension d'alimentation recommandée ?

Le Sophos AP6 420 peut être alimenté par un adaptateur 12 Vcc, 1,5 A (optionnel) ou par PoE avec une source nominale de 57 Vcc, 0,6 A. Utilisez obligatoirement une source certifiée.

Puis-je utiliser l'AP6 420 à l'extérieur ?

Non, ce point d'accès est conçu pour une utilisation en intérieur uniquement, en particulier pour les bandes 5,150-5,350 GHz qui sont réservées à l'intérieur.

Quelle distance minimale dois-je respecter entre le point d'accès et mon corps ?

Selon les normes européennes, une distance d'au moins 20 cm est requise. Selon la réglementation canadienne (IC), la distance est de 23 cm.

Que faire si le point d'accès ne fonctionne plus correctement ?

Éteignez immédiatement l'appareil, débranchez le câble d'alimentation et contactez le service client Sophos. N'essayez pas de l'ouvrir.

Puis-je utiliser n'importe quel injecteur PoE ?

Non, utilisez uniquement l'injecteur PoE fourni avec l'appareil ou un injecteur certifié conforme aux spécifications (57 Vcc, 0,6 A min). L'utilisation d'un autre injecteur peut endommager l'équipement.

Quelles sont les bandes de fréquences supportées ?

L'AP6 420 supporte les bandes 2,4 GHz (2,400-2,4835 GHz) et 5 GHz (5,150-5,350 GHz, 5,500-5,700 GHz). La puissance d'émission varie selon la bande.

Comment nettoyer le point d'accès ?

Utilisez un chiffon doux et sec pour nettoyer l'appareil. Évitez l'humidité, les solvants et les produits chimiques.

Le point d'accès est-il compatible avec la norme 802.11ax (Wi-Fi 6) ?

Le modèle AP6 420 supporte le Wi-Fi 6 (802.11ax) offrant des débits élevés et une meilleure gestion des clients multiples.

Où trouver la déclaration UE de conformité ?

La déclaration UE de conformité est disponible à l'adresse : https://docs.sophos.com/nsg/other/RegulatoryCompliance/en-us/index.html.

MODE D'EMPLOI AP6 420 SOPHOS

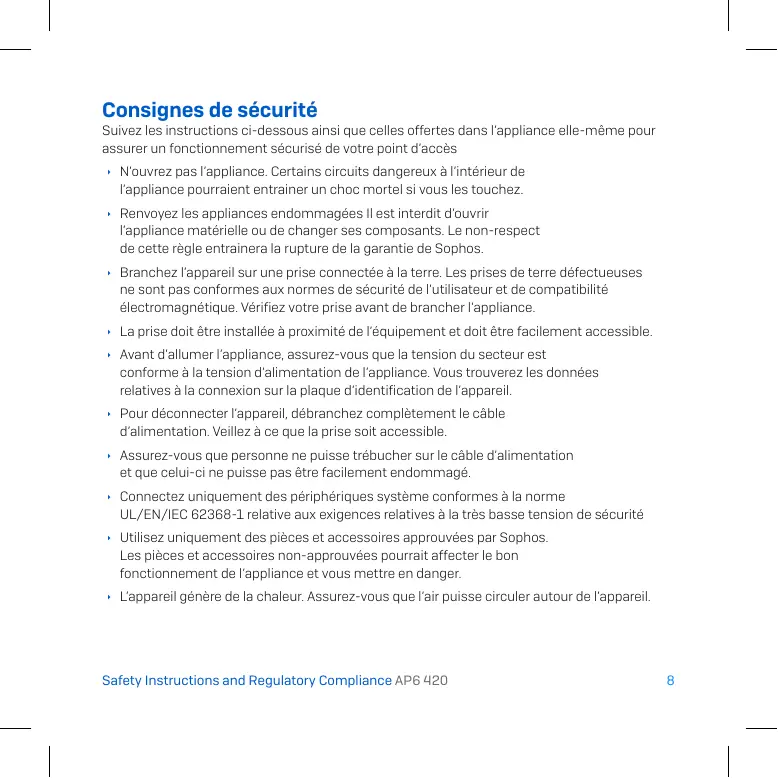

Consignes de sécurité

Suivez les instructions ci-dessous ainsi que celles offertes dans l'appliance elle-même pour assurer un fonctionnement sécurisé de votre point d'accès

N'ouvrez pas l'appliance. Certains circuits dangereux à l'intérieur de l'appliance pourrait entrainer un choc mortel si vous les touchez.
- Renvoyez les appliances endommagées Il est interdit d'ouvrir l'appliance matérielle ou de changer ses composants. Le non-respect de cette règle entrainera la rupture de la garantie de Sophos.
- Branchez l'appareil sur une prise connectee à la terre. Les prises de terre défectueuses ne sont pas conformes aux normes de sécurité de l'utilisateur et de compatibilité electromagnétique. Vérifiez cette prise avant de brancher l'appliance.
La prise doit être installée à proximate de l'équipment et doit être facilement accessible.
- Avant d'allumer l'appliance, assurez-vous que la tension du secteur est conforme à la tension d'alimentation de l'appliance. Vous trouvez les données relatives à la connexion sur la plaque d'identification de l'appareil.
Pour déconnecter l'appareil, débranchez complètement le cable d'alimentation. Veillez à ce que la prise soit accessible.
Assurez-vous que personne ne puisse trébucher sur le cable d'alimentation et que celui-ci ne puisse pas être facilement endommagé.
Connectez uniquement des périhériques système conformes à la norme UL/EN/IEC 62368-1 relative aux exigences relatives à la très basse tension de sécurité
- Utilisez uniquement des pièces et accessoires approuvées par Sophos. Les pièces et accessoires non-approuvées pourrait affecter le bon fonctionnement de l'appliance et vousmettre en danger.
L'appareil génére de la chaleur. Assurez-vous que l'air puisse circuler autour de l'appareil.

• Évitez un taux trop élevé d'humidité et la presence de condensation. Protegez l'appliance contre l'humidité et les substances chimiques. Il ne sera plus possible d'utiliser l'apparéil en toute sécurité si:

Le chassin est endommagé
- De l'eau est entree dans l'appliance
- Des objets sont entrés dans l'appliance par l'orifice d'aération
L'appliance se met à fumer
Le cable d'alimentation est endommagé
L'appliance ne fonctionne pas correctement

• Si vous remarquez l'un des problèmes ci-dessus, éteignez immédiatement l'appliance, débranchelez câble d'alimentation et contactezrapidément le service client.
• Nous refuserons toute responsabilité et toutes réclamations liées à des fautes causées par le non-respect des instructions énoncées ici et dans la documentation de l'appareil.

Plage de température de fonctionnement

Modèle	AP6 420
Temp. de fonctionnement	0-40°C
Source d'alimentation	Adaptateur et PoE 12Vdc, 1,5A (facultatif) 57Vdc, 0,6A (facultatif)

Ce produit doit être alimenté par une source d'alimentation répertoriée (certifiée). La sortie PoE est nominale 57Vdc, 0.6A minimum, Tma 40^ minimum et la sortie de l'adaptateur est nominale 12Vdc, 1.5A. Si vous avons besoin d'aide ou de renseignements, veillez contacter le fabricant, le propriétaire du fichier UL ou le propriétaire de la marque.

Consignes de sécurité pour l'injecteur PoE

Attention! L'injecteur PoE a ete concu pour se connecter uniquement aux reseaux PoE sans acheminement vers le site extérieur.

Cordon d'alimentation AC:

• Le cordon d'alimentation doit être conforme aux normes en vigueur.
• Le cordon d'alimentation doit être composé de trois fils : deux conducteurs de courant et un conducteur de mise à la terre avec d'un côté un coupleur IEC 60320 [pour connexion à l'injecteur PoE] et de l'autre une prise responsable comptant une connexion de terre.
• Le cordon d'alimentation doit avoir une capacité minimale de 250 VAC RMS, avec un débit nominal minimum de 5 A [ou un gabarit minimal de 18 AWG [0.75mm^2] ].

• En Australie, l'installation d'un injecteur PoE exige un gabarit minimal de 16 AWG [1.0mm^2] .

• Les portes « Données entrantes » et « Courant et données sortantes » de l'injecteur PoE sont des prises blindées RJ45. Elles ne peuvent pas être utilisées en tant que prises téléphoniques traditionnelles [POTS]. Elles ne sont destinées qu'à la connexion de connecteurs RJ45.
  La prise murale AC doit etre pres de Iinjecteur PoE et facile d'acces.Coupez l'alimentation AC de I'injecteur PoE en debranchant le cordon d'alimentation soit du mur soit du coupleur.
  Les interfaces « Données entrantes » et « Courant et données sortantes » de l'injecteur PoE sont désignées comme des circuits à très basse tension de sécurité (SELV) selon la norme IEC 62368-1. Pour connecter ces interfaces avec d'autres équipements, utilisez uniquement les interfaces SELV.

Avertissements

• Connectez l'injecteur PoE uniquement au dispositif IP avec lequel vous l'avez achetié. L'utilisation avec d'autres disposits IP pourrait les endommager.
• Lisez les instructions d'installation avant de brancher l'injecteur PoE.
• Respectez les consignes de sécurité de base relatives aux travaux électriques avant de brancher l'injecteur PoE sur le courant.
• Toute discordance de tension pourrait endommager l'equipement et causer un risque d'incendie. Si la tension indiquée sur la plaque d'identification est différente de cette indiquée sur la prise de courant, ne branchez pas l'injecteur PoE dans cette prise.

L'émetteur/recepteur exempt de licence contenu dans le present apparéil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux apparéils radio exemples de licence. L'exploitation est autorisée aux deux conditions suivantes :

1. L'appareil ne doit pas produit de brouillage;
2. L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromètre le fonctionnement.

RSS-247

La bande 5150-5250 MHz est réservée uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudiciable aux systèmes de satellites mobiles utilisant les mêmes canaux.

Le gain maximal d'antenne permissible pour les dispositifs utilisant les bandes de 5250 à 5350 MHz et de 5470 à 5725 MHz doit être conforme à la limite de la p.i.r.e;

Le gain maximal d'antenne permissible (pour les dispositifs utilisant la bande de 5725 à 5850 MHz) doit être conforme à la limite de la p.i.e. spécifiée pour l'exploitation point à point et l'exploitation non point à point, selon le cas;

Les pires angles d'inclinaison nécessaires pour rester conforme à l'exigence de la p.i.r.e. applicable au masque d'élevation, et énoncée à la section 6.2.2 3], doivent être clairément indiqués.

De plus, les utilisateurs devraient aussi êtreAVISés que les utilisateurs de radars de haute puissance sont désignés utilisateurs principaux (c.-à-d., quils ont la priorite) pour les bandes 5250-5350 MHz et 5650-5850 MHz et que ces radars pouraient causeur du brouillage et/ou des dommages aux dispositifs LAN-EL.

Déclaration d'exposition aux radiations

Cet équipement est conforme aux limites d'exposition aux rayonnements IC établies pour un environnement non contrôleé. Cét équipement doit être installé et utilisé avec un minimum de 23 cm de distance entre la source de rayonnement et votre corps.

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

CANICES-003[B]/NMB-003[B]

Le sousigned, Sophos Ltd., déclare que l'équipment radioélectrique du type AP6 420 est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante: https://docs.sophos.com/nsg/other/RegulatoryCompliance/en-us/index.html

Sophos Ltd. ovime izjavluje da je radijska oprema tipa AP6 420 u skladu s Direktivom 2014/53/EU. Cjeloviti tekst EU izjave o sukladnosti dostupan je na sljedećoj internetskoj adres: https://docs.sophos.com/nsg/other/RegulatoryCompliance/en-us/index.html

Déclaration d'usage interieur

Attention! Le point d'accès Sophos AP6 420 fonctionne dans les bandes de fréquences 5,150-5,350 GHz. Ce produit est destiné uniquement à l'utilisation en interieur.

Bandes de fréquences et puissance d'émission

Sophos Access Point modèle	Bandes de fréquences	Puisance d'émission (p.i.r.e.)
AP6 420	2,400-2,4835 GHz	19.91 dBm
	5,150-5,250 GHz	22.98 dBm
	5,250-5,350 GHz	22.93 dBm
	5,500-5,700 GHz	29.92 dBm

Déclaration norme MPE

Attention! Ce produit est conforme aux limites d'exposition maximes admissibles stipulées dans la norme europeenne EN 62311. Le point d'accès Sophos doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps.
