Produkttyp	WLAN-Zugangspunkt
Marke	Sophos
Modell	AP6 420
Stromversorgung	Netzadapter 12 V Gleichstrom, 1,5 A (optional) oder PoE 57 V Gleichstrom, 0,6 A (optional)
Betriebstemperatur	0 °C bis 40 °C
Frequenzbänder	2,4 GHz (2,400-2,4835 GHz), 5 GHz (5,150-5,350 GHz, 5,500-5,700 GHz)
Maximale Sendeleistung (EIRP)	2,4 GHz: 19,91 dBm, 5 GHz: 22,98 dBm (5150-5250 MHz), 22,93 dBm (5250-5350 MHz), 29,92 dBm (5500-5700 MHz)
Verwendung	Nur für den Innenbereich
Sicherheitsabstand (HF-Exposition)	20 cm (gemäß EN 62311) / 23 cm (gemäß IC)
Konformitätsnormen	Richtlinie 2014/53/EU, IC RSS-247, CAN ICES-003(B)/NMB-003(B)
PoE-Stromversorgung	Aufgeführter (zertifizierter) PoE-Injektor, Nennausgang 57 V Gleichstrom, mind. 0,6 A
Sicherheit	Nicht öffnen, Stromschlaggefahr. Verwenden Sie nur von Sophos zugelassene Teile. Bei Fehlfunktion Stecker ziehen.
Wartung	Vor Feuchtigkeit und Chemikalien schützen. Mit einem weichen, trockenen Tuch reinigen.
Reparierbarkeit	Nicht vom Benutzer reparierbar. Kontaktieren Sie den Sophos-Kundendienst.
Mitgeliefertes Zubehör	PoE-Injektor (je nach Version), Netzadapter (optional)

Häufig gestellte Fragen - AP6 420 SOPHOS

Wie konfiguriere ich den Sophos AP6 420 Access Point?

Die Konfiguration erfolgt über die Sophos-Verwaltungsoberfläche. Schließen Sie das Gerät an Ihr Netzwerk an und greifen Sie über einen Browser auf seine IP-Adresse zu. Ausführliche Schritte finden Sie im vollständigen Benutzerhandbuch.

Welche Versorgungsspannung wird empfohlen?

Der Sophos AP6 420 kann über einen Netzadapter 12 V Gleichstrom, 1,5 A (optional) oder über PoE mit einer Nennquelle von 57 V Gleichstrom, 0,6 A versorgt werden. Verwenden Sie unbedingt eine zertifizierte Quelle.

Kann ich den AP6 420 im Freien verwenden?

Nein, dieser Access Point ist nur für den Innenbereich konzipiert, insbesondere für die Bänder 5,150–5,350 GHz, die für den Innenbereich reserviert sind.

Welchen Mindestabstand muss ich zwischen dem Access Point und meinem Körper einhalten?

Nach europäischen Normen ist ein Abstand von mindestens 20 cm erforderlich. Nach kanadischer Regelung (IC) beträgt der Abstand 23 cm.

Was tun, wenn der Access Point nicht mehr richtig funktioniert?

Schalten Sie das Gerät sofort aus, ziehen Sie das Netzkabel und kontaktieren Sie den Sophos-Kundendienst. Versuchen Sie nicht, es zu öffnen.

Kann ich einen beliebigen PoE-Injektor verwenden?

Nein, verwenden Sie nur den mit dem Gerät gelieferten PoE-Injektor oder einen zertifizierten, spezifikationskonformen Injektor (57 V Gleichstrom, mind. 0,6 A). Die Verwendung eines anderen Injektors kann das Gerät beschädigen.

Welche Frequenzbänder werden unterstützt?

Der AP6 420 unterstützt die Bänder 2,4 GHz (2,400–2,4835 GHz) und 5 GHz (5,150–5,350 GHz, 5,500–5,700 GHz). Die Sendeleistung variiert je nach Band.

Wie reinige ich den Access Point?

Verwenden Sie ein weiches, trockenes Tuch, um das Gerät zu reinigen. Vermeiden Sie Feuchtigkeit, Lösungsmittel und Chemikalien.

Ist der Access Point kompatibel mit dem Standard 802.11ax (Wi-Fi 6)?

Das Modell AP6 420 unterstützt Wi-Fi 6 (802.11ax) und bietet hohe Datenraten und eine bessere Verwaltung mehrerer Clients.

Wo finde ich die EU-Konformitätserklärung?

Die EU-Konformitätserklärung ist unter folgender Adresse verfügbar: https://docs.sophos.com/nsg/other/RegulatoryCompliance/en-us/index.html.

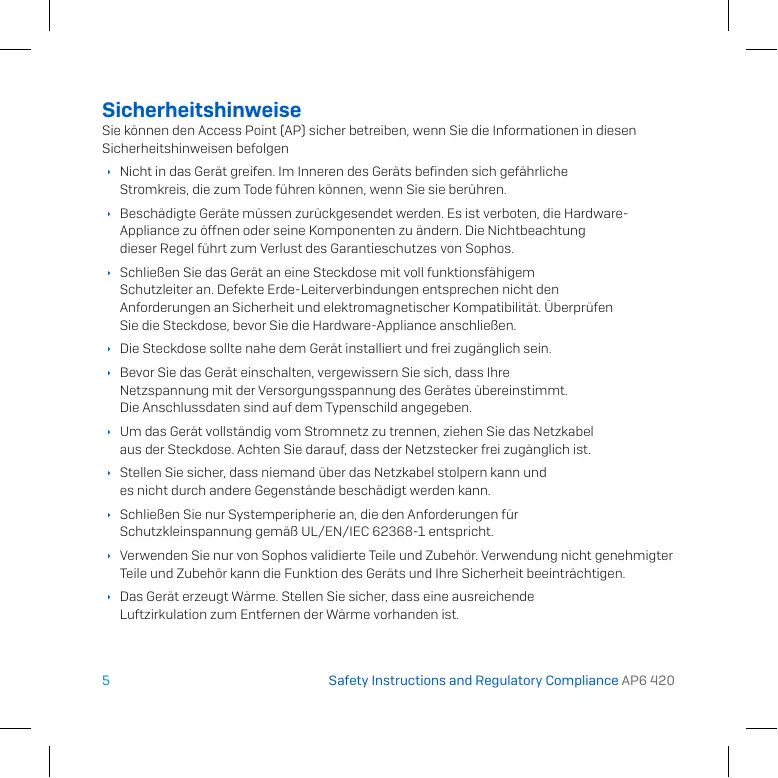

BEDIENUNGSANLEITUNG AP6 420 SOPHOS

Sie können den Access Point (AP) sicher betreiben, wenn Sie die Informationen in diesen Sicherheitshinweisen befolgen

• Nicht in das Gerät greifen. Im Inneren des Gerats befinden sich gefährliche Stromkreis, die zum Tode führen können, wenn Sie sie berühren.
• Beschäftigte Geräte müssen zurückgesendet werden. Es ist verboten, die Hardware-Appliance zu öffnen oder seine Komponenten zu ändern. Die Nichtbeachtung dieser Regel führt zum Verlust des Garantieschutzes von Sophos.
• Schlieben Sie das Gerät an eine Steckdose mit voll funktionsfähigem Schutzleiter an. Defekte Erde-Leiterverbindungen entspruchen nicht den Anforderungen an Sicherheit und elektromagnetischer Kompatilität. Überprüfen Sie die Steckdose, bevor Sie die Hardware-Appliance anschließen.
  Die Steckdose sollte nahe dem Gerat installiert und frei zuganglich sein.
• Bevor Sie das Gerät einschalten, vergewissern Sie sich, dass ihre Netzspannung mit der Versorgungsspannung des Gerätes übereinstimmt. Die Anschlussdaten sind auf dem Typenschild angegeben.
  Um das Gerät vollständig vom Stromnetz zu trennen, ziehen Sie das Netzkabel aus der Steckdose. Achten Sie darauf, dass der Netzstecker frei zugänglich ist.
• Stellen Sie sichere, dass niemand über das Netzkabel stolpern kann und es nicht durch andere Gegenstände beschädigt werden kann.
  SchlieBen Sie nur Systemperipherie an, die den Anforderungen für Schutzkleinspannung gemäß UL/EN/IEC 62368-1 entspricht.
• Verwenden Sie nur von Sophos validierte Teile und Zubehör. Verwendung nicht genehmigter Teile und Zubehör kann die Funktion des Geräts und ihre Sicherheit beeinträchtigen.
  Das Gerät erzeugt Wärme. Stellen Sie sichere, dass eine ausreichende Luftzirkulation zum Entfern den Wärme vorhenden ist.

Dauerhalt hohe Luftfeuchtigkeit und Kondenswasserbildung vermeiden. Schützen Sie das Gerat vor Feuchtigkeit und Chemikalien. Ein gefahrloser Gebrauch des Gerätes ist nicht mehr möglich, wenn:

das Gehäuse beschädigt ist
- Wasser in das Geräte eingedrungen ist
- Gegenstände durch die Luftöffnung in das Gerät eingedrungen sind
- Rauch aus dem Gerät austritt
- Das Netzkabel beschädigt ist
- Es nicht richtig Funktioniert

• Schalten Sie das Gerät bei einem der oben genannten Probleme sofort aus, entfernen Sie die Netzkabel aus der Steckdose und wenden Sie sich schnellstmöglich an ihren Kundendienst.
• Anderenfalls schreiben wir Produktthaftungs- und Gewährleistungsansprüche ausdrücklich aus, falls das Gerät nicht gemäß diesen Anweisungen betrieben wird.

Sicherheitshinweise zum PoE-Injaktor

Achtung: Der PoE-Injaktorarf nur an PoE-Netzwerke ohne Routing an die AuBenanlage angeschlossen werden.

• Netzkabel:

• Das Netzkabel muss eine behördliche Zulassung für das jeweilige Land haben, in dem es verwendet wird (z. B. UL, CSA, VDE, GS usw.).

• Das Netzkabel muss dreiadrig sein (zwei stromfuhrende Leiter; ein Erdungsleiter, der an einem Ende mit einem IEC 60320-Gerätekoppler [für den Anschluss an den PoE-Injaktor] und am anderen Ende mit einem Stecker mit Massekontakt [Erdung] verbunden ist].

• Das Netzkabel muss für einen Betrieb mit mindestens 250 VAC RMS mit einer Mindestnennstromkapazität von 5 A (oder einem Mindestquerschnitt von 18 AWG [0.75mm^3] ) abgeschrimt sein.

• Ein in Australien installerer PoE-Injaktor erfordert Netzkabel mit einem Mindestquerschnitt von 16 AWG [1,0mm^2] .

• Die Ports „Data In" und „Data & Power Out" des PoE-Injaktors sind geschirmte RJ45-Datenbuchsen. Sie können nicht als POTS-Telefonbuchsen (Plain Old Telephone Service) verwendet werden. Verbinden Sie RJ45-Datenstecker nur mit diesen Buchsen.

• Die Wandsteckdose muss sich in der Höhe des PoE-Injektors befinden und leicht zugänglich sein. Sie konnen den PoE-Injaktor von der Wechselstromversorgung trennen, indem Sie das Netzkabel entweder von der Wandsteckdose oder vom Gerätekoppler des PoE-Injektors trennen.
  Die PoE-Injektor-Schnittstellen „Data In" und „Data & Power Out" sind als Sicherheitskleinspannungskreise (SELV) gemäß IEC 62368-1 qualifiziert. Verbinden Sie diese Schnittstellen nur mit SELV-Schnittstellen anderer Geräte.

Warningen

• Verbinden Sie den PoE-Injektor nur mit dem IP-Gerät, mit dem er gekauft wurde. Die Verwendung des PoE-Injektors mit anderen IP-Geräten kann zu Schaden am IP-Gerät führen.
• Lesen Sie die Installationsanleitung, bevor Sie den PoE-Injaktor an eine Stromquelle anschließen.
• Befolgen Sie grundlegende elektrische Sicherheitsmaßnahmen, wenn Sie den PoE-Injaktor an seine Stromquelle anschließen.
• Eine Spannungsabweichung kann Geräteschäden verursachen und eine Brandgebung darstellen. Wenn die auf dem Etikett angegebene Spannung von der Steckdospannung abweicht, schreiben Sie den PoE-Injaktor nicht an diese Steckdose an.

Hiermit erklart Sophos Ltd., dass der Funkanlageptyp AP6 420 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitatserklärung ist unter der folgenden Internetadresse verfügbar: https://docs.sophos.com/nsg/other/RegulatoryCompliance/en-us/index.html

Me tynapouaaa o/n Sophos Ltd., ot o paiaoeoTnlauc6 AP6 420 nI npoi tvn obnyia
2014/53/EE.To nIpec keiEvO ts nLwOnC ouuoppwnc EE biAtetai stnv akoutheta
IoToaElaia oTo diAikTu: https://docs.sophos.com/nsg/other/RegulatoryCompliance/en-
us/index.html

Erklärung zur Verwendung in Innenräumen

Achtung: Der Sophos Access Point AP6 420(PC) in den Frequenzbändern 5,150-5,350 GHz. Dieses Produkt ist auf den Betrieb in Innenaumen beschränkt.

Frequenzbereiche und Sendeleistung

Sophos Access Point Model	Frequenzbereiche (GHz)	EIRP Sendeleistung in dBm (gemessener max. Durchschnitt)
AP6 420	2,400-2,4835 GHz	19.91 dBm
	5,150-5,250 GHz	22.98 dBm
	5,250-5,350 GHz	22.93 dBm
	5,500-5,700 GHz	29.92 dBm

Maximal zulässige Belastung

Achtung: Dieses Produkt entspricht den maximal zulässigen Belastungsgrenzwerten gemäß der europäischen Norm EN 62311. Der Sophos Access Point soll mit einem Mindeststand von 20 cm zwischen dem Strahler und Ihrhem Körper Installiert und betriebenen werden.
