Intitulé	Description
Type de produit	Émetteur-récepteur VHF marin
Caractéristiques techniques principales	VHF 25W, 1W, 5W, avec GPS intégré
Alimentation électrique	12 V CC
Dimensions approximatives	160 x 70 x 130 mm
Poids	1,2 kg
Compatibilités	Compatible avec les systèmes NMEA 2000 et NMEA 0183
Type de batterie	Non applicable (alimenté par le bateau)
Tension	12 V
Puissance	25W maximum
Fonctions principales	Appels DSC, fonction de réception AIS, Bluetooth, écran couleur
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente ICOM
Sécurité	Conforme aux normes maritimes, étanchéité IPX7
Informations générales	Idéal pour la navigation maritime, recommandé pour les plaisanciers et professionnels

FOIRE AUX QUESTIONS - IC-M510 ICOM

Comment allumer l'ICOM IC-M510 ?

Pour allumer l'ICOM IC-M510, appuyez et maintenez le bouton d'alimentation situé sur le côté de l'appareil jusqu'à ce que l'écran s'illumine.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que la batterie est correctement chargée et insérée. Si la batterie est faible, rechargez-la ou remplacez-la par une batterie neuve.

Comment régler le volume sur l'ICOM IC-M510 ?

Utilisez le bouton de volume situé sur le dessus de l'appareil pour régler le niveau sonore selon vos préférences.

Comment changer de canal ?

Utilisez le sélecteur de canal pour naviguer entre les différents canaux disponibles. Vous pouvez également entrer le numéro du canal souhaité à l'aide du clavier.

Comment effectuer un appel urgent ?

Appuyez sur le bouton d'appel d'urgence situé sur le côté de l'appareil. Assurez-vous que vous êtes sur le canal d'urgence approprié.

Que faire si je ne reçois pas de signal ?

Vérifiez l'antenne pour vous assurer qu'elle est correctement connectée. Assurez-vous également d'être sur le bon canal et que votre appareil est réglé sur la bonne fréquence.

Comment configurer le Bluetooth sur l'ICOM IC-M510 ?

Accédez au menu des paramètres, sélectionnez 'Bluetooth' et activez-le. Suivez les instructions pour jumeler votre appareil avec un smartphone ou un autre appareil compatible.

Le son est faible, que faire ?

Vérifiez le niveau de volume et augmentez-le si nécessaire. Assurez-vous également qu'aucun accessoire n'est obstrué et que le haut-parleur n'est pas couvert.

Comment réinitialiser l'ICOM IC-M510 ?

Pour réinitialiser l'appareil, allez dans le menu des paramètres, sélectionnez 'Réinitialiser' et suivez les instructions à l'écran.

Où trouver le manuel d'utilisation de l'ICOM IC-M510 ?

Le manuel d'utilisation est disponible en ligne sur le site officiel d'ICOM dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI IC-M510 ICOM

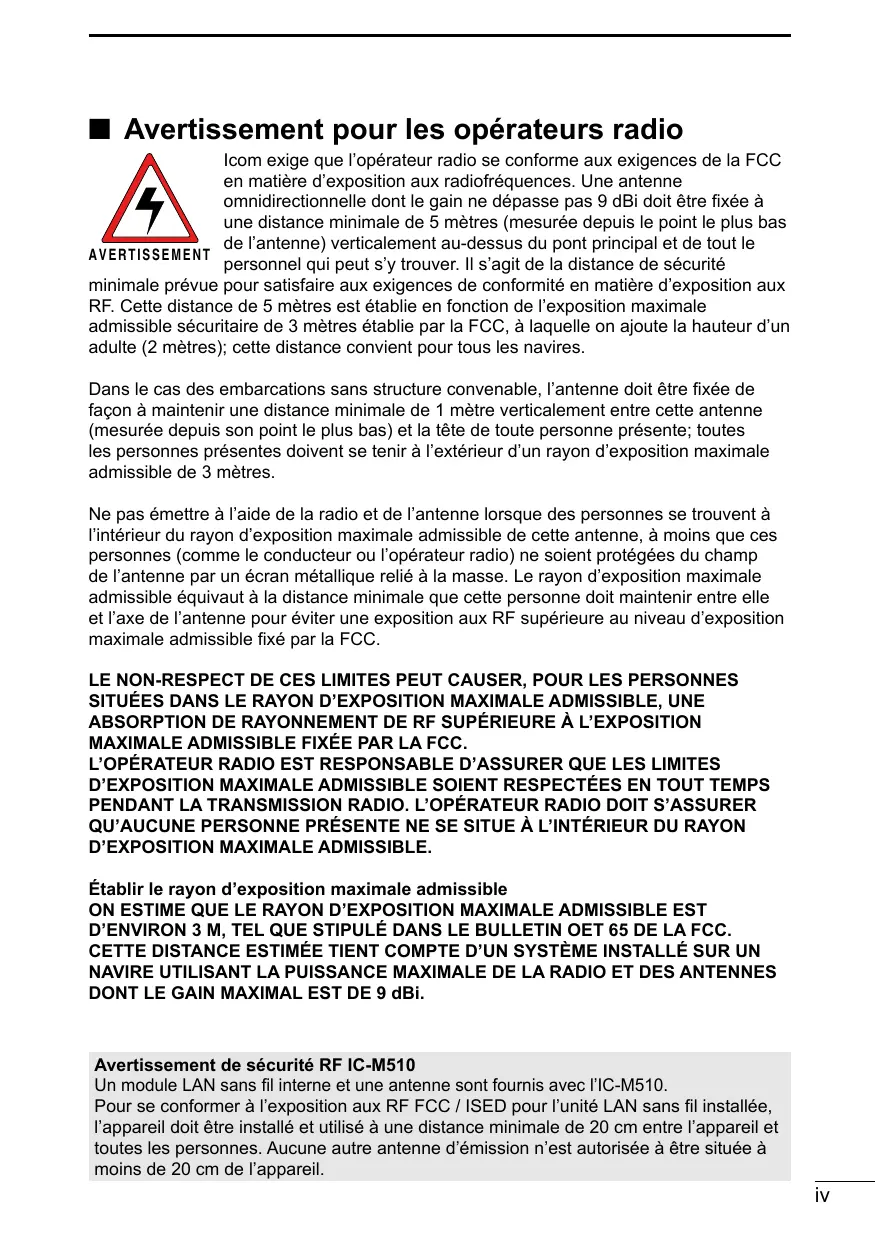

Avertissement pour les opérateurs radio

AVERTISSEMENT

LICOM exige que l'opérateur radio se conforme aux exigences de la FCC en matière d'exposition aux radiofréquences. Une antenne omnidirectionnelle dont le gain ne dépasse pas 9 dBi doit être fixée à une distance minimale de 5 metres (mesurée depuis le point le plus bas de l'antenne) verticalement au-dessus du pont principal et de tout le personnel qui peut s'y trouver. Il s'agit de la distance de sécurité

minimale prévue pour satisfaire aux exigences de conformité en matière d'exposition aux RF. Cette distance de 5 mètres est établie en fonction de l'exposition maximale admissible sécuritaire de 3 mètres établie par la FCC, à laquelle on ajoute la hauteur d'un adulte (2 mètres) ; cette distance convient pour tous les navires.

Dans le cas des embarcations sans structure convenable, l'antenne doit être fixée de façon à maintenir une distance minimale de 1 mètre verticalement entre cette antenne (mesurée depuis son point le plus bas) et la tête de toute personne présente ; toutes les personnes présentes doivent se tenir à l'extérieur d'un rayon d'exposition maximale admissible de 3 mètres.

Ne pas émettre à l'aide de la radio et de l'antenne lorsque des personnes se trouvent à l'intérieur du rayon d'exposition maximale admissible de cette antenne, à moins que ces personnes (comme le conducteur ou l'opérateur radio) ne soient protégées du champ de l'antenne par un écran métallique relié à la masse. Le rayon d'exposition maximale admissible équivaut à la distance minimale que cette personne doit maintenir entre elle et l'axe de l'antenne pour éviter une exposition aux RF supérieure au niveau d'exposition maximale admissible fixé par la FCC.

LE NON-RESPECT DE CES LIMITES PEUT CAUSER, POUR LES PERSONNES SITUÉES DANS LE RAYON D'EXPOSITION MAXIMALE ADMISSIBLE, UNE ABSORPTION DE RAYONNEMENT DE RF SUPÉRIEURE À L'EXPOSITION MAXIMALE ADMISSIBLE FIXÉE PAR LA FCC.

L'OPÉRATEUR RADIO EST RESPONSABLE D'ASSURER QUE LES LIMITES D'EXPOSITION MAXIMALE ADMISSIBLE SOIENT RESPECTÉES EN TOUT TEMPS PENDANT LA TRANSMISSION RADIO. L'OPÉRATEUR RADIO DOIT S'ASSURER QU'AUCUNE PERSONNE PRÉSENTE NE SE SITUE À L'INTÉRIEUR DU RAYON D'EXPOSITION MAXIMALE ADMISSIBLE.

Établir le rayon d'exposition maximale admissible ON ESTIME QUE LE RAYON D'EXPOSITION MAXIMALE ADMISSIBLE EST D'ENVIRON 3 M, TEL QUE STIPULÉ DANS LE BULLETIN OET 65 DE LA FCC. CETTE DISTANCE ESTIMÉE TIENT COMPTE D'UN SYSTÈME INSTALLÉ SUR UN NAVIRE UTILISANT LA PUISSANCE MAXIMALE DE LA RADIO ET DES ANTENNES DONT LE GAIN MAXIMAL EST DE 9 dBi.

Avertissement de sécurité RF ic-m510

Un module LAN sans fil interne et une antenne sont fournis avec l'IC-M510.

Pour se conformer à l'exposition aux RF FCC / ISED pour l'unité LAN sans fil installée, l'appareil doit être installé et utilisé à une distance minimale de 20 cm entre l'appareil et toutes les personnes. Aucune autre antenne d'émission n'est autorisée à être située à moins de 20 cm de l'appareil.

Cet appareil est conforme à la partie 15 de la règlementation FCC. Son fonctionnement est soumis à la condition que cet appareil ne provoque pas d'interférences nocives.

Cet équipement a été testé et reconnu conforme aux limites fixées pour un appareil numérique de classe B, conformément à la partie 15 de la réglementation FCC. Ces limites ont été fixées afin d'assurer une protection raisonnable contre les interférences nocives dans une installation résidentielle. Cet équipement génère, utilise et peut émettre un rayonnement de fréquence radio. S'il n'a pas été installé conformément aux instructions, il peut par ailleurs créer des interférences perturbant les communications radio. Toutefois, il n'y a aucune garantie que les interférences ne se produiront pas dans une installation particulière. Si cet équipement crée des interférences perturbant la réception de la radio ou de la télévision, comme cela peut être déterminé en éteignant et en allumant l'équipement, l'utilisateur est invité à essayer de corriger l'interférence en PCHANT une ou plusieurs des mesures ci-après:

• Réorienter ou changer de place l'antenne de réception.
• Éloigner l'équipement et le récepteur.
• Connecter l'équipement sur une prise sur un autre circuit que celui sur lequel le récepteur est connecté.
• Faire appel au revendeur ou à un technicien radio/TV expérimenté.

MISE EN GARDE: Tout changement ou modification, non expressément approuvé par Icom Inc., peut annuler l'autorisation de l'utilisateur à utiliser cet appareil conformément à la réglementation FCC.

Note

AVERTISSEMENT! NE JAMAIS relier l'émetteur-récepteur à une prise CA. Cela pourrait provoquer un choc électrique ou un incendie.

brancher l'émetteur-récepteur sur une source d'alimentation supérieure à 16 V CC, comme une batterie de 24 V. Cela pourrait endommager l'émetteur-récepteur.

inverser la polarité du câble d'alimentation CC lors de la connexion à une source d'alimentation. Cela pourrait endommager l'émetteur-récepteur.

couper le câble d'alimentation CC entre la prise CC à l'arrière de l'émetteur-récepteur et le porte-fusible. L'émetteur-récepteur peut être endommagé par la suite en cas de connexion inappropriée.

AVERTISSEMENT! NE JAMAIS utiliser l'émetteur–récepteur durant un orage. Cela risquerait de provoquer un choc électrique, un incendie ou d'endommager l'émetteur–récepteur. Toutjours débrancher la source d'alimentation et l'antenne avant une tempête.

installer l'émetteur-récepteur à un emplacement où il pourrait gérer le fonctionnement normal du navire ou provoquer des blessures corporelles.

MISE EN GARDE: NE PAS utiliser ou placer l'émetteur–récepteur dans des zones où la température est inférieure à -20° ou supérieure à +60° ou dans des zones soumises au rayonnement solaire direct, telles que le tableau de bord.

MISE EN GARDE: NE PAS utiliser de dissolvants agressifs tels que du Benzène ou de l'alcool lors du nettoyage, car ils endommageraient les surfaces de l'émetteur–récepteur. Si l'émetteur–récepteur est poussièreux ou sale, nettoyez-le avec un tissu doux et sec.

MISE EN GARDE: La face arrière de l'émetteur–récepteur chauffe en cas d'utilisation continue sur une longue durée.

MISE EN GARDE: L'émetteur-récepteur répond aux exigences IPX8 pour une protection étanche à la poussière et à l'eau. Cependant, une fois que l'émetteur-récepteur est tombé et fissuré, ou que le joint d'étanchéité est fissuré ou endommagé, la protection étanche à la poussière et à l'eau ne peut être garantie.

REMARQUE: INSTALLER l'émetteur-récepteur et le microphone à au moins 1 m du compas de route du navire.

NE placez JAMAIS l'appareil dans un endroit non sécurisé pour éviter toute utilisation par des personnes non autorisées.

Si la face avant est exposée à de l'eau de mer, ASSUREZ-VOUS DE LE NETTOYER ENTIEREMENT AVEC DE L'EAU DUCe

Lorsque la protection étanche sur le panneau avant fonctionne. Dans le cas contraire, les touches et le commutateur risquent de ne plus fonctionner en raison de la cristallisation du sel.

Information sur le réseau local sans fil

• Nous recommandons aux utilisateurs portant un stimulateur cardiaque de s'assurer que cet appareil ne cause pas de problème d'interférences électromagnétiques.
• NE PAS utiliser cet appareil à proximité d'un four à micro-ondes. Un four à micro-ondes peut provoquer des interférences électromagnétiques pendant les communications à l'aide de cet appareil.
• NE PAS modifier l'appareil. L'appareil ne couvre pas les problèmes résultant d'une modification non autorisée.

Tenir compte des conditions d'installation ci-dessous pour ne pas réduire la portée et la vitesse de communication.

• Installer l'appareil dans un endroit stable où il ne risque pas de tomber ou d'être soumis à des vibrations.
• NE PAS placer d'objets sur l'appareil.
• La portée des communications s'élargit dans un espace ouvert. Cependant, dans des endroits tels que des entreprises dont les murs sont métalliques, les ondes radio peuvent rebondir.

Les ondes radio peuvent traverser un mur ou une fenêtre, mais pas les surfaces métalliques.

Certains murs de béton sont armés de métal et peuvent intercepter les communications.

Le verre anticalorique ou absorbant l'infrarouge peut intercepter les communications.

• Il pourrait être impossible d'établir la communication avec un réseau local sans fil installé sur un autre étage.
