AP6 420E - Point d'accès SOPHOS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès Wi-Fi 6E (802.11ax)
Marque	SOPHOS
Modèle	AP6 420E
Alimentation	PoE (Power over Ethernet) 57V dc, 0,6 A (injecteur PoE requis)
Plage de température de fonctionnement	0 °C à 40 °C
Bandes de fréquences	2,400-2,4835 GHz, 5,150-5,350 GHz, 5,500-5,700 GHz, 5,945-6,425 GHz
Puissance d'émission (p.i.r.e.) maximale	Jusqu'à 29,92 dBm (bande 5,5-5,7 GHz)
Normes Wi-Fi	Wi-Fi 6E (802.11ax) rétrocompatible
Interfaces	1 port RJ45 (PoE in), 1 port RJ45 (LAN)
Utilisation	Intérieur uniquement
Distance de sécurité (exposition RF)	20 cm minimum (selon EN 62311)
Certifications	CE, IC, RSS-247, RSS-248, CAN ICES-003(B)/NMB-003(B)
Alimentation PoE requise	Injecteur PoE certifié UL/EN/IEC 62368-1 (57V dc, 0,6 A min)
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité et les produits chimiques
Mesures de sécurité	Ne pas ouvrir l'appareil ; utiliser uniquement des accessoires approuvés ; débrancher avant toute intervention
Pièces détachées et réparabilité	Contactez le fabricant ; aucun composant réparable par l'utilisateur
Nombre maximal de clients	Jusqu'à 200 clients simultanés (estimation)
Montage	Montage mural ou au plafond possible (kit non inclus)
Dimensions (LxPxH)	Environ 220 x 220 x 40 mm (estimation)
Poids	Environ 600 g (estimation)

FOIRE AUX QUESTIONS - AP6 420E SOPHOS

Comment réinitialiser le Sophos AP6 420E aux paramètres d'usine ?

Pour réinitialiser l'appareil, maintenez enfoncé le bouton Reset situé à l'arrière pendant environ 10 secondes jusqu'à ce que le voyant clignote. Les paramètres d'usine seront restaurés.

Le Sophos AP6 420E peut-il être monté au mur ?

Oui, l'appareil peut être monté au mur ou au plafond à l'aide d'un kit de montage (non inclus). Assurez-vous de respecter les distances de sécurité et une bonne ventilation.

Quel type de câble PoE est nécessaire ?

Utilisez un câble Ethernet blindé de catégorie 5e ou supérieure pour l'alimentation PoE. L'injecteur PoE doit fournir 57V dc, 0,6 A minimum et être certifié UL/EN/IEC 62368-1.

Puis-je utiliser l'AP6 420E en extérieur ?

Non, cet appareil est conçu exclusivement pour une utilisation en intérieur. Son utilisation en extérieur peut endommager l'appareil et annuler la garantie.

Comment vérifier l'état de fonctionnement du point d'accès ?

Observez les voyants LED sur l'appareil : un voyant vert fixe indique un fonctionnement normal, un voyant orange ou rouge peut signaler un problème de connexion ou de configuration.

L'AP6 420E est-il compatible avec les anciennes normes Wi-Fi ?

Oui, il est rétrocompatible avec les normes 802.11a/b/g/n/ac (Wi-Fi 5). Cependant, les performances optimales sont obtenues avec des clients Wi-Fi 6E (802.11ax).

Que faire si l'appareil surchauffe ?

Assurez-vous que l'air circule librement autour de l'appareil et qu'il n'est pas obstrué. Évitez les températures supérieures à 40°C. Si le problème persiste, débranchez et contactez le support.

Comment mettre à jour le firmware du Sophos AP6 420E ?

Les mises à jour du firmware se font généralement via l'interface de gestion Sophos. Connectez-vous à l'interface web et suivez les instructions pour télécharger et installer la dernière version.

Quelles sont les précautions de sécurité à respecter ?

Ne jamais ouvrir l'appareil, utilisez uniquement des accessoires approuvés, branchez l'injecteur PoE sur une prise avec terre, et respectez une distance minimale de 20 cm entre l'appareil et votre corps.

Où trouver des pièces de rechange pour l'AP6 420E ?

Les pièces détachées ne sont pas disponibles dans le commerce. Contactez le service client Sophos ou votre revendeur agréé pour obtenir de l'aide ou des informations sur les réparations.

MODE D'EMPLOI AP6 420E SOPHOS

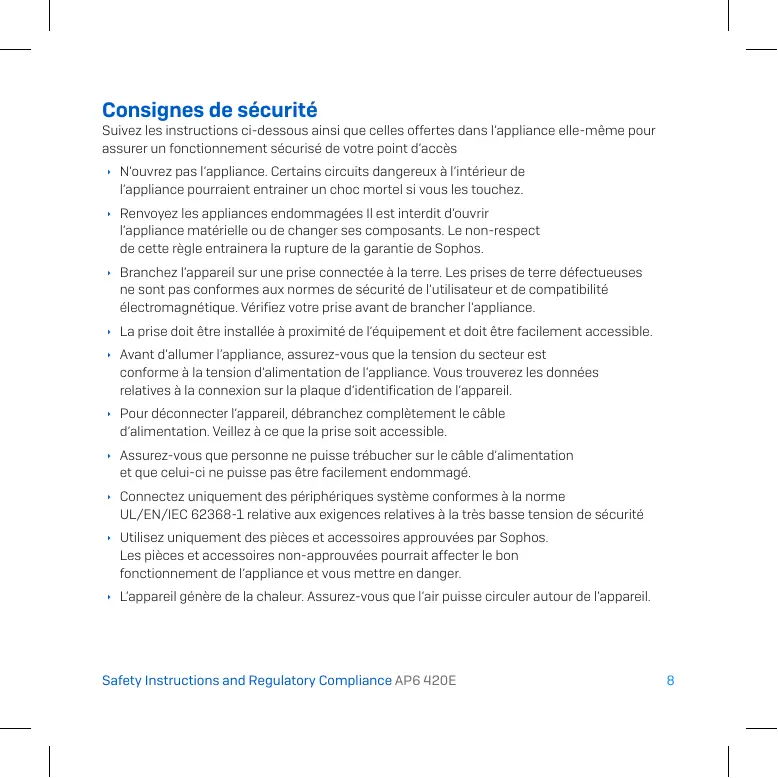

Consignes de sécurité

Suivez les instructions ci-dessous ainsi que celles offertes dans l'appliance elle-même pour assurer un fonctionnement sécurisé de votre point d'accès

N'ouvrez pas l'appliance. Certains circuits dangereux à l'intérieur de l'appliance pourrait entrainer un choc mortel si vous les touchez.
- Renvoyez les appliances endommagées Il est interdit d'ouvrir l'appliance matérielle ou de changer ses composants. Le non-respect de cette règle entrainera la rupture de la garantie de Sophos.
- Branchez l'appareil sur une prise connectee à la terre. Les prises de terre défectueuses ne sont pas conformes aux normes de sécurité de l'utilisateur et de compatibilité electromagnétique. Vérifiez cette prise avant de brancher l'appliance.
La prise doit être installée à proximate de l'équipment et doit être facilement accessible.
- Avant d'allumer l'appliance, assurez-vous que la tension du secteur est conforme à la tension d'alimentation de l'appliance. Vous trouvez les données relatives à la connexion sur la plaque d'identification de l'appareil.
Pour déconnecter l'appareil, débranchez complètement le cable d'alimentation. Veillez à ce que la prise soit accessible.
Assurez-vous que personne ne puisse trébucher sur le cable d'alimentation et que celui-ci ne puisse pas être facilement endommagé.
Connectez uniquement des périhériques système conformes à la norme UL/EN/IEC 62368-1 relative aux exigences relatives à la très basse tension de sécurité
- Utilisez uniquement des pièces et accessoires approuvées par Sophos. Les pièces et accessoires non-approuvées pourrait affecter le bon fonctionnement de l'appliance et vousmettre en danger.
L'appareil génére de la chaleur. Assurez-vous que l'air puisse circuler autour de l'appareil.

• Évitez un taux trop éléve d'humidité et la presence de condensation. Protegez l'appliance contre l'humidité et les substances chimiques. Il ne sera plus possible d'utiliser l'appareil en toute sécurité si:

Le chassin est endommagé
- De l'eau est entree dans l'appliance
- Des objets sont entrés dans l'appliance par l'orifice d'aération
L'appliance se met à fumer
Le cable d'alimentation est endommagé
L'appliance ne fonctionne pas correctement

• Si vous remarquez l'un des problèmes ci-dessus, éteignez immédiatement l'appliance, débranchelez câble d'alimentation et contactezrapidément le service client.
• Nous refuserons toute responsabilité et toutes réclamations liées à des fautes causées par le non-respect des instructions énoncées ici et dans la documentation de l'appareil.

Plage de température de fonctionnement

Modèle	AP6 420E
Temp. de fonctionnement	0-40°C
Source d'alimentation	PoE seul57Vdc, 0,6A (facultatif)

Ce produit doit être alimenté par une source d'alimentation répertoriée (certifiée). La sortie PoE est nominale 57Vdc, 0,6A minimum, Tma 40^ minimum. Si vous avez besoin d'aide ou de renseignements, veuillez contacter le fabricant, le propriétaire du fichier UL ou le propriétaire de la marque.

Consignes de sécurité pour l'injecteur PoE

Attention! L'injecteur PoE a ete concu pour se connecter uniquement aux reseaux PoE sans acheminement vers le site extérieur.

Cordon d'alimentation AC:

• Le cordon d'alimentation doit être conforme aux normes en vigueur.
• Le cordon d'alimentation doit être composé de trois fils : deux conducteurs de courant et un conducteur de mise à la terre avec d'un côté un coupleur IEC 60320 [pour connexion à l'injecteur PoE] et de l'autre une prise responsable comptant une connexion de terre.
• Le cordon d'alimentation doit avoir une capacité minimale de 250 VAC RMS, avec un débit nominal minimum de 5 A [ou un gabarit minimal de 18 AWG [0.75mm^2] ].

• En Australie, l'installation d'un injecteur PoE exige un gabarit minimal de 16 AWG [1.0mm^2] .

• Les portes « Données entrantes » et « Courant et données sortantes » de l'injecteur PoE sont des prises blindées RJ45. Elles ne peuvent pas être utilisées en tant que prises téléphoniques traditionnelles [POTS]. Elles ne sont destinées qu'à la connexion de connecteurs RJ45.
  La prise murale AC doit etre pres de Iinjecteur PoE et facie d'acces.Coupez l'alimentation AC de I'injecteur PoE en debranchant le cordon d'alimentation soit du mur soit du coupleur.

• Les interfaces « Données entrantes » et « Courant et données sortantes » de l'injecteur PoE sont désignées comme des circuits à très bassé tension de sécurité (SELV) selon la norme IEC 62368-1. Pour connecter ces interfaces avec d'autres équipements, utilisez uniquement les interfaces SELV.

Avertissements

• Connectez l'injecteur PoE uniquement au dispositif IP avec lequel vous l'avez achetié. L'utilisation avec d'autres disposits IP pourrait les endommager.
• Lisez les instructions d'installation avant de brancher l'injecteur PoE.
• Respectez les consignes de sécurité de base relatives aux travaux électriques avant de brancher l'injecteur PoE sur le courant.
• Toute discordance de tension pourrait endommager l'equipement et causer un risque d'incendie. Si la tension indiquée sur la plaque d'identification est différente de cette indiquée sur la prise de courant, ne branchez pas l'injecteur PoE dans cette prise.

L'émetteur/récepteur exempt de licence contenu dans le present apparéil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux apparéils radio exempits de licence. L'exploitation est autorisée aux deux conditions suivantes :

1. L'appareil ne doit pas produit de brouillage;
2. L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en comprométtre le fonctionnement.

RSS-247

La bande 5150-5250 MHz est réservée uniquement pour une utilisation à l'intérieur afin de réduire les risques de brouillage préjudicable aux systèmes de satellites mobiles utilisant les mêmes canaux.

Le gain maximal d'antenne permissible pour les dispositifs utilisant les bandes de 5250 à 5350 MHz et de 5470 à 5725 MHz doit être conforme à la limite de la p.i.r.e;

Le gain maximal d'antenne permissible (pour les dispositifs utilisant la bande de 5725 à 5850 MHz) doit être conforme à la limite de la p.i.e. spécifiée pour l'exploitation point à point et l'exploitation non point à point, selon le cas;

Les pires angles d'inclinaison nécessaires pour rester conforme à l'exigence de la p.i.r.e. applicable au masque d'élevation, et énoncée à la section 6.2.2 3], doivent être clairément indiqués.

De plus, les utilisateurs devraient aussi êtreAVISés que les utilisateurs de radars de haute puissance sont désignés utilisateurs principaux (c.-à-d., quils ont la priorite) pour les bandes 5250-5350 MHz et 5650-5850 MHz et que ces radars pouraient causeur du brouillage et/ou des dommages aux dispositifs LAN-EL.

RSS-248

Dispositifs de réseaux locaux hertziens (RLAN) fonctionnant dans la bande de 5 925 à 7 125 MHz

L'utilisation de AP6 420E est limitée à l'intérieur seulement

L'utilisation de AP6 420E à bord de plateformes de forage pétrolier, de voitures, de trains, de bateaux et d'aéronefs est interdite, sauf dans la bande de 5 925 à 6 425 MHz à bord d'un gros aéronef volant à plus de 10 000 pieds d'altitude.

Déclaration d'exposition aux radiations

Cet équipement est conforme aux limites d'exposition aux rayonnements IC établies pour un environnement non contrôle. Cét équipement doit être installé et utilisé avec un minimum de 23 cm de distance entre la source de rayonnement et votre corps.

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

CANICES-003(B)/NMB-003(B)

Le sousigned, Sophos Ltd., déclaré que l'équipment radiélectrique du type AP6 420E est conforme à la directive 2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivant: https://docs.sophos.com/nsg/other/RegulatoryCompliance/en-us/index.html

Sophos Ltd. ovime izjavljue da je radijska oprema tipa AP6 420E u skladu s Direktivom 2014/53/EU. Cjeloviti tekst EU izjave o sukladnosti dostupan je na sljedecoj internetskij adres: https://docs.sophos.com/nsg/other/RegulatoryCompliance/en-us/index.html

Déclaration d'utilisation interieur

Attention! Le point d'accès Sophos AP6 420E fonctionne dans les bandes de fréquences 5,150-5,350 GHz. Ce produit est destiné uniquement à l'utilisation en interieur.

Bandes de fréquences et puissance d'émission

Sophos Access Point modele	Bandes de fréquences	Puisance d'émission (p.i.r.e.)
AP6 420E	2,400-2,4835 GHz	19.91 dBm
	5,150-5,250 GHz	22.98 dBm
	5,250-5,350 GHz	22.93 dBm
	5,500-5,700 GHz	29.92 dBm
	5,945-6,425 GHz	22.96 dBm

Déclaration norme MPE

Attention! Ce produit est conforme aux limites d'exposition maximales admissibles stipulées dans la norme Européenne EN 62311. Le point d'accès Sophos doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps.
