AP6 420E - Zugangspunkt SOPHOS - Kostenlose Bedienungsanleitung

Produkttyp	Wi-Fi 6E (802.11ax) Access Point
Marke	SOPHOS
Modell	AP6 420E
Stromversorgung	PoE (Power over Ethernet) 57 V DC, 0,6 A (PoE-Injektor erforderlich)
Betriebstemperaturbereich	0 °C bis 40 °C
Frequenzbänder	2,400-2,4835 GHz, 5,150-5,350 GHz, 5,500-5,700 GHz, 5,945-6,425 GHz
Maximale Sendeleistung (EIRP)	Bis zu 29,92 dBm (Band 5,5-5,7 GHz)
Wi-Fi-Standards	Wi-Fi 6E (802.11ax) abwärtskompatibel
Schnittstellen	1 RJ45-Port (PoE in), 1 RJ45-Port (LAN)
Verwendung	Nur für Innenräume
Sicherheitsabstand (HF-Exposition)	Mindestens 20 cm (gemäß EN 62311)
Zertifizierungen	CE, IC, RSS-247, RSS-248, CAN ICES-003(B)/NMB-003(B)
Erforderliche PoE-Stromversorgung	UL/EN/IEC 62368-1 zertifizierter PoE-Injektor (57 V DC, 0,6 A min)
Wartung	Mit einem trockenen Tuch reinigen; Feuchtigkeit und Chemikalien vermeiden
Sicherheitsmaßnahmen	Gerät nicht öffnen; nur zugelassenes Zubehör verwenden; vor Eingriffen vom Netz trennen
Ersatzteile und Reparierbarkeit	Kontaktieren Sie den Hersteller; keine vom Benutzer reparierbaren Komponenten
Maximale Anzahl Clients	Bis zu 200 gleichzeitige Clients (Schätzung)
Montage	Wand- oder Deckenmontage möglich (Kit nicht im Lieferumfang enthalten)
Abmessungen (L x B x H)	Ca. 220 x 220 x 40 mm (Schätzung)
Gewicht	Ca. 600 g (Schätzung)

Häufig gestellte Fragen - AP6 420E SOPHOS

Wie setze ich den Sophos AP6 420E auf die Werkseinstellungen zurück?

Um das Gerät zurückzusetzen, halten Sie die Reset-Taste auf der Rückseite etwa 10 Sekunden lang gedrückt, bis die LED blinkt. Die Werkseinstellungen werden wiederhergestellt.

Kann der Sophos AP6 420E an der Wand montiert werden?

Ja, das Gerät kann mit einem Montageset (nicht im Lieferumfang enthalten) an der Wand oder Decke montiert werden. Achten Sie auf Sicherheitsabstände und ausreichende Belüftung.

Welcher PoE-Kabeltyp wird benötigt?

Verwenden Sie ein geschirmtes Ethernet-Kabel der Kategorie 5e oder höher für die PoE-Stromversorgung. Der PoE-Injektor muss 57 V DC, mindestens 0,6 A liefern und nach UL/EN/IEC 62368-1 zertifiziert sein.

Kann ich den AP6 420E im Freien verwenden?

Nein, dieses Gerät ist ausschließlich für den Innenbereich konzipiert. Die Verwendung im Freien kann das Gerät beschädigen und die Garantie ungültig machen.

Wie überprüfe ich den Betriebszustand des Access Points?

Beobachten Sie die LED-Anzeigen am Gerät: Eine dauerhaft grüne LED zeigt normalen Betrieb an, eine orange oder rote LED kann auf ein Verbindungs- oder Konfigurationsproblem hinweisen.

Ist der AP6 420E mit älteren Wi-Fi-Standards kompatibel?

Ja, er ist abwärtskompatibel mit den Standards 802.11a/b/g/n/ac (Wi-Fi 5). Optimale Leistung wird jedoch mit Wi-Fi 6E (802.11ax)-Clients erzielt.

Was tun, wenn das Gerät überhitzt?

Stellen Sie sicher, dass die Luft um das Gerät frei zirkulieren kann und es nicht blockiert ist. Vermeiden Sie Temperaturen über 40 °C. Wenn das Problem weiterhin besteht, trennen Sie das Gerät und kontaktieren Sie den Support.

Wie aktualisiere ich die Firmware des Sophos AP6 420E?

Firmware-Updates erfolgen in der Regel über die Sophos-Verwaltungsoberfläche. Melden Sie sich an der Weboberfläche an und befolgen Sie die Anweisungen zum Herunterladen und Installieren der neuesten Version.

Welche Sicherheitsvorkehrungen sind zu beachten?

Öffnen Sie das Gerät niemals, verwenden Sie nur zugelassenes Zubehör, schließen Sie den PoE-Injektor an eine geerdete Steckdose an und halten Sie einen Mindestabstand von 20 cm zwischen dem Gerät und Ihrem Körper ein.

Wo finde ich Ersatzteile für den AP6 420E?

Ersatzteile sind nicht im Handel erhältlich. Wenden Sie sich an den Sophos-Kundendienst oder Ihren autorisierten Händler, um Hilfe oder Informationen zu Reparaturen zu erhalten.

BEDIENUNGSANLEITUNG AP6 420E SOPHOS

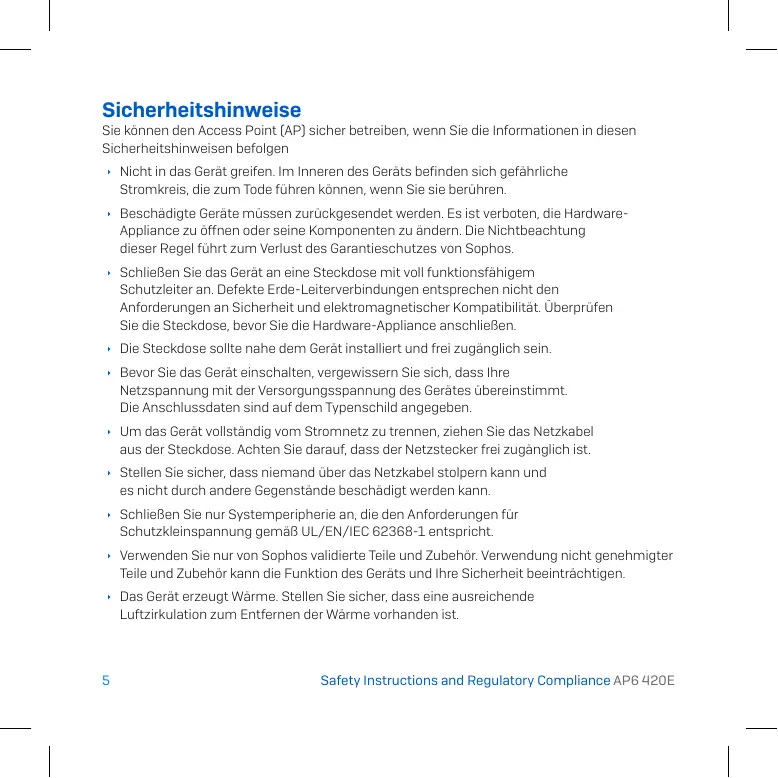

Sie können den Access Point (AP) sicher betreiben, wenn Sie die Informationen in diesen Sicherheitshinweisen befolgen

• Nicht in das Gerät greifen. Im Inneren des Gerats befinden sich gefährliche Stromkreis, die zum Tode führen können, wenn Sie sie berühren.
• Beschäftigte Geräte müssen zurückgesendet werden. Es ist verboten, die Hardware-Appliance zu öffnen oder seine Komponenten zu ändern. Die Nichtbeachtung dieser Regel führt zum Verlust des Garantietschutes von Sophos.
• Schlieben Sie das Gerät an eine Steckdose mit voll funktionsfähigem Schutzleiter an. Defekte Erde-Leiterverbindungen entspruchen nicht den Anforderungen an Sicherheit und elektromagnetischer Kompatilität. Überprüfen Sie die Steckdose, bevor Sie die Hardware-Appliance anschließen.
  Die Steckdose sollte nahe dem Gerat installiert und frei zuganglich sein.
• Bevor Sie das Gerät einschalten, vergewissern Sie sich, dass ihre Netzspannung mit der Versorgungsspannung des Gerätes übereinstimmt. Die Anschlussdaten sind auf dem Typenschild angegeben.
  Um das Gerät vollständig vom Stromnetz zu trennen, ziehen Sie das Netzkabel aus der Steckdose. Achten Sie darauf, dass der Netzstecker frei zugänglich ist.
• Stellen Sie sichere, dass niemand über das Netzkabel stolpern kann und es nicht durch andere Gegenstände beschädigt werden kann.
  SchlieBen Sie nur Systemperipherie an, die den Anforderungen für Schutzkleinspannung gemäß UL/EN/IEC 62368-1 entspricht.
• Verwenden Sie nur von Sophos validierte Teile und Zubehör. Verwendung nicht genehmigter Teile und Zubehör kann die Funktion des Geräts und ihre Sicherheit beeinträchtigen.
  Das Gerät erzeugt Wärme. Stellen Sie sichere, dass eine ausreichende Luftzirkulation zum Entfern den Wärme vorhenden ist.

Dauerhalt hohe Luftfeuchtigkeit und Kondenswasserbildung vermeiden. Schützen Sie das Gerat vor Feuchtigkeit und Chemikalien. Ein gefahrloser Gebrauch des Gerätes ist nicht mehr möglich, wenn:

das Gehäuse beschädigt ist
- Wasser in das Gerät eingedrungen ist
- Gegenstände durch die Luftöffnung in das Gerät eingedrungen sind
- Rauch aus dem Gerät austritt
- Das Netzkabel beschädigt ist
- Es nicht richtig Funktioniert

Schalten Sie das Gerät bei einem der oben genannten Problemeforthout,entfernen Sie die Netzkabel aus der Steckdose und wenden Sie sich schnellstmöglich an ihren Kundendienst.
- Anderenfalls schreiben wir Produktthaftungs- und Gewährleistungsansprüche ausrücklich aus, falls das Gerät nicht gemäß diesen Anweisungen betrieben wird.

Sicherheitshinweise zum PoE-Injaktor

Achtung: Der PoE-Injaktorarf nur an PoE-Netzwerke ohne Routing an die AuBenanlage angeschlossen werden.

• Netzkabel:

• Das Netzkabel muss eine behördliche Zulassung für das jeweilige Land haben, in dem es verwendet wird (z. B. UL, CSA, VDE, GS usw.).

• Das Netzkabel muss dreiarig sein (zwei stromfuhrende Leiter; ein Erdungsleiter, der an einem Ende mit einem IEC 60320-Gerätekoppler [für den Anschluss an den PoE-Injaktor] und am anderen Ende mit einem Stecker mit Massekontakt [Erdung] verbunden ist).

• Das Netzkabel muss für einen Betrieb mit mindestens 250 VAC RMS mit einer Mindestnennstromkapazität von 5 A (oder einem Mindestquerschnitt von 18 AWG [0.75mm^3] ) abgeschrimt sein.

• Ein in Australien installerer PoE-Injaktor erfordert Netzkabel mit einem Mindestquerschnitt von 16 AWG [1,0mm^2] .

• Die Ports „Data In" und „Data & Power Out" des PoE-Injaktors sind geschirmte RJ45-Datenbuchsen. Sie können nicht als POTS-Telefonbuchsen (Plain Old Telephone Service) verwendet werden. Verbinden Sie RJ45-Datenstecker nur mit diesen Buchsen.
  Die Wandsteckdose muss sich in der Höhe des PoE-Injektors befinden und leicht zugänglich sein. Sie konnen den PoE-Injktor von der Wechselstromversorgung trennen, indem Sie das Netzkabel entweder von der Wandsteckdose oder vom Gerätekoppler des PoE-Injektors trennen.
  Die PoE-Injektor-Schnittstellen „Data In" und „Data & Power Out" sind als Sicherheitskleinspannungskreise (SELV) gemäß IEC 62368-1 qualifiziert. Verbinden Sie diese Schnittstellen nur mit SELV-Schnittstellen anderer Geräte.

Warningen

• Verbinden Sie den PoE-Injektor nur mit dem IP-Gerät, mit dem er gekauft wurde. Die Verwendung des PoE-Injektors mit anderen IP-Geräten kann zu Schaden am IP-Gerät führen.
• Lesen Sie die Installationsanleitung, bevor Sie den PoE-Injaktor an eine Stromquelle anschließen.
• Befolgen Sie grundlegende elektrische Sicherheitsmaßnahmen, wenn Sie den PoE-Injaktor an seine Stromquelle anschließen.
• Eine Spannungsabweichung kann Geräteschäden verursachen und eine Brandgebung darstellen. Wenn die auf dem Etikett angegebene Spannung von der Steckdospannung abweicht, schreiben Sie den PoE-Injaktor nicht an diese Steckdose an.

Hiermit erklart Sophos Ltd., dass der Funkanlageotyp AP6 420E der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: https://docs.sophos.com/nsg/other/RegulatoryCompliance/en-us/index.html

Me tyn panooua o/n Sophos Ltd., ot o padioeionuoc AP6 420E tnaipoi Tyn odnyia 2014/53/EE.To nIpec kelevo tnCg hawong oumuopphiowc EE diatibeta atyn akolouon tooaeia da sto diaiktu: https://docs.sophos.com/nsg/other/ RegulatoryCompliance/en-us/index.html

Erklärung zur Verwendung in Innenräumen

Achtung: Der Sophos Access Point AP6 420E(PC) erarbeitet in den Frequenzbändern 5,150-5,350 GHz. Dieses Produkt ist auf den Betrieb in Innenraumen beschränkt.

Frequenzbereiche und Sendeleistung

Sophos Access Point Model	Frequenzbereiche (GHz)	EIRP Sendeleistung in dBm (gemessener max. Durchschnitt)
AP6 420E	2,400-2,4835 GHz	19.91 dBm
	5,150-5,250 GHz	22.98 dBm
	5,250-5,350 GHz	22.93 dBm
	5,500-5,700 GHz	29.92 dBm
	5,945-6,425 GHz	22.96 dBm

Maximal zulässige Belastung

Achtung: Dieses Produkt entspricht den maximal zulässigen Belastungsgrenzwerten gemäß der europäischen Norm EN 62311. Der Sophos Access Point soll mit einem Mindeststand von 20 cm zwischen dem Strahler und Ihrhem Körper Installiert und betriebenen werden.
