Type de produit	Bloc porte intérieure alvéolaire mélaminé
Marque	HAILO
Modèle	Triaconta
Matériau	Mélaminé, structure alvéolaire
Épaisseur de mur compatible	54-74 mm (sans élargisseurs) ou 94-164 mm (avec élargisseurs)
Dimensions de la porte (approx.)	Hauteur 2040 mm, Largeur 630 mm (standard)
Contenu de l'emballage	Montants verticaux (x2), traverse haute, chambranes (x3), élargisseurs (x3), porte, cale de montage, embase provisoire, clé ronde, coins de blocage (x8), vis et bouchons, poignée et rosace
Outils nécessaires	Perceuse, foret Ø3 mm, joint silicone, niveau à bulle, scie à main, mètre ruban
Type d'ouverture	Gauche ou droite (réversible)
Garantie	2 ans
Certification	FSC MIXTE (bois issu de sources responsables)
Conditions d'utilisation	Pièce intérieure, température 18-20°C, humidité relative 40-65%
Entretien	Nettoyant ménager doux sans détergent, chiffon non pelucheux et non abrasif
Fonctions principales	Fermeture et isolation des espaces intérieurs
Accessoires inclus	Poignée, rosace, clé ronde

FOIRE AUX QUESTIONS - Triaconta HAILO

Comment assembler le bloc porte Triaconta ?

Suivez les étapes de la notice : retirez l'embase provisoire, insérez les cales, contrôlez l'ouverture et l'épaisseur du mur, puis vissez l'huisserie. Utilisez les élargisseurs si l'épaisseur du mur est entre 94 et 164 mm.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une perceuse avec un foret de 3 mm, d'une cartouche de joint silicone, d'un niveau à bulle, d'une scie à main, d'un mètre ruban, et d'une aide ponctuelle.

Comment adapter le bloc porte à l'épaisseur de mon mur ?

Mesurez l'épaisseur du mur : si elle est entre 54 et 74 mm, installez sans élargisseurs ; si entre 94 et 164 mm, utilisez les élargisseurs fournis en les sciant à la dimension (S - 35 mm).

Comment nettoyer et entretenir la porte ?

Utilisez un nettoyant ménager doux sans détergent et un chiffon non pelucheux et non abrasif. Évitez les produits agressifs et l'exposition directe au soleil.

Quelle est la garantie de ce produit ?

Le produit est garanti 2 ans, à condition d'une installation conforme et dans une pièce intérieure avec température 18-20°C et humidité relative 40-65%.

Puis-je changer le sens d'ouverture de la porte ?

Oui, le bloc porte est réversible. Avant l'installation, vérifiez le sens d'ouverture (gauche ou droite) et positionnez les charnières en conséquence.

Que faire si l'épaisseur de mon mur est inférieure à 54 mm ?

Ce bloc porte n'est pas conçu pour des murs de moins de 54 mm. Contactez le service client pour des solutions adaptées.

Les élargisseurs sont-ils faciles à couper ?

Oui, utilisez une scie à main pour recouper les élargisseurs du côté opposé au rainurage, en conservant la partie rainurée pour l'emboîtement des chambranes.

Comment fixer la poignée ?

La poignée se fixe après avoir installé les chambranes. Percez si nécessaire et vissez la poignée avec la rosace fournie.

La certification FSC signifie-t-elle quelque chose ?

Oui, la certification FSC garantit que le bois provient de forêts gérées de manière responsable et durable.

MODE D'EMPLOI Triaconta HAILO

Bloc porte intérieure alveolaire mélaminé

04

Assemblage

04

C'est partie…

Pour bienCOMMencer 06

Avant de commencer 07

Et dans le détaill… 09

Entretien et maintenance 10

Garantie 10

Assemblage

GEOM

Créez et reliez les espaces entre eux. Portes, fenêtres, cloisons, escaliers...Tous les produits GEOM apportent solidité et isolation à votre maison. Profitez de la luzière et de l'espace, tout en réservant la chaleur et l'intimité de votre intérieur.

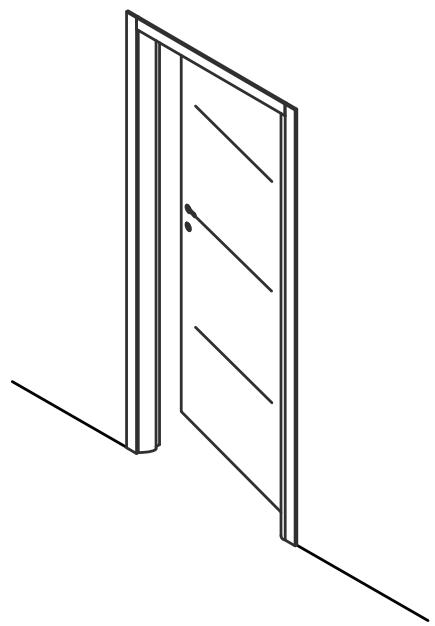

Pour bien commencer…

Avant de commencer

07

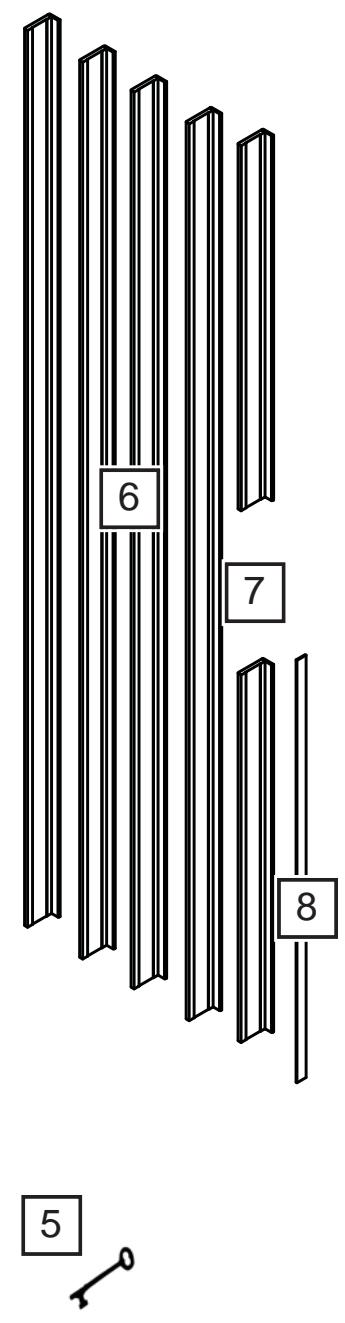

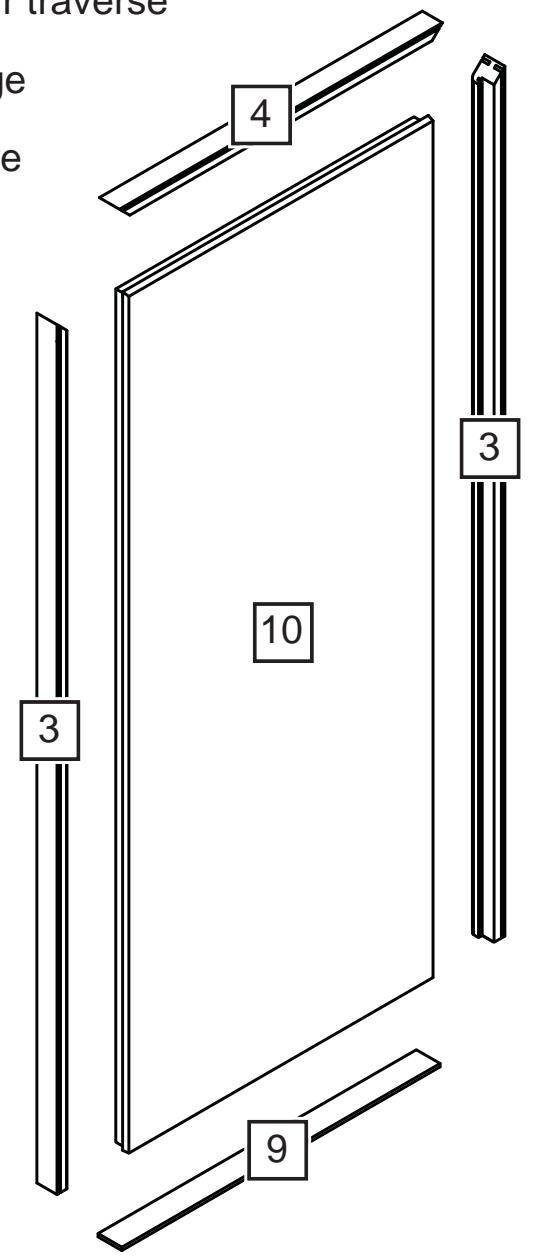

Votre Produkt

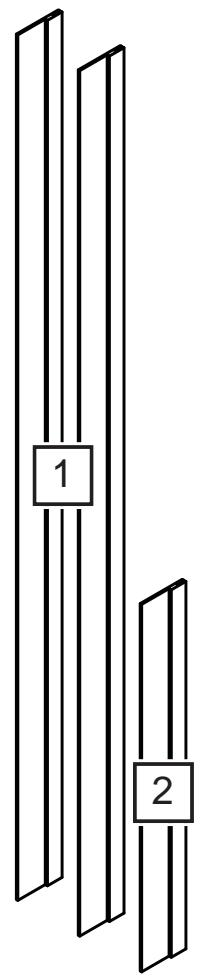

1. élargisseurs pour montants verticaux
2. élargisseur pour traverse
3. montants verticaux
4. traverse haute
5. clé ronde
6. chambranes pour montants verticaux
7. chambranes pour traverse
8. cale pour montage
9. embase provisoire
10. porte

Vous aurez besoin de

8 coins de blocage

1 perçuse

1 foret de diamètre 3 mm

1 cartouche de joint silicone

1 niveau à bulle

1 scie à main

1 mètre ruban

1 poignée et rosace

1 aide ponctuelle pour certaines tâches

Et dans le détaill…

Entretien et maintenance 10

Garantie 10

Entretien

Les portes GEOM ne nécessitantaucun entretien particulier.

En cas de traces, nettoyer avec un nettoyant menager doux sans détergent et un chiffon non pelucheux et non abrasif.

Garantie

Ce produit est garanti 2 ans sous réserve d'une installation conforme aux instructions de la notice de pose et dans une piece interieure dont les conditions de température et d'humidité relative de l'air correspondent à un environnement sec (température moyenne de 18 - 20^ et humidité relative de l'air comprise entre 40 et 65% ).

Cette garantie ne couvre pas les dommages causés par:

• l'utilisation propre.
• l'exposition directe au soleil.
• un nettoyage avec des produits impropres.
• d'importantes variations de température et/ou d'humidité.

Certification

FSC

www.fsc.org

MIXTE

Bois issu de ces responsables

FSC® C112797

Assemblage

01
[09] x 01

[10] x 01

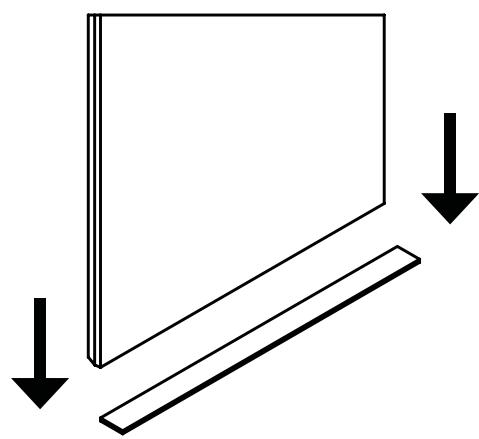

01 Supprimer l'embase provisoire [09].

02
[08] x 01

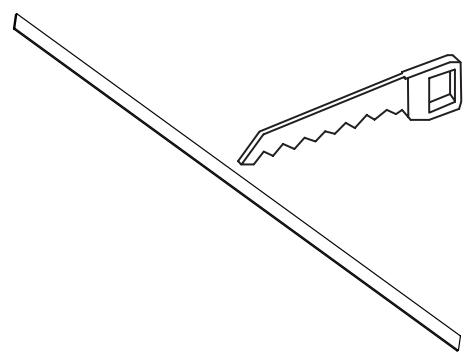

02 Scier la cale [08] en 2 parties égales.

03

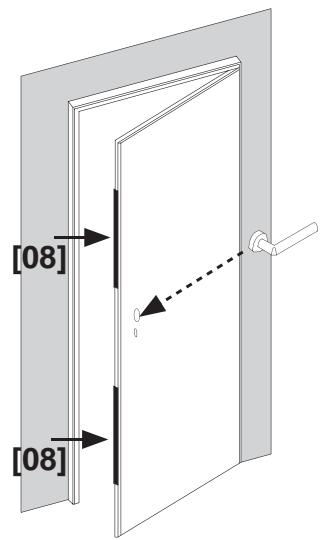

03 Mettre la poignee en place provisoirement pour entrouvrir la porte [10] delicatement et inserer les 2 parties de la cale [08] entre le montant [03] et la porte [10] puis refermer-la.

04

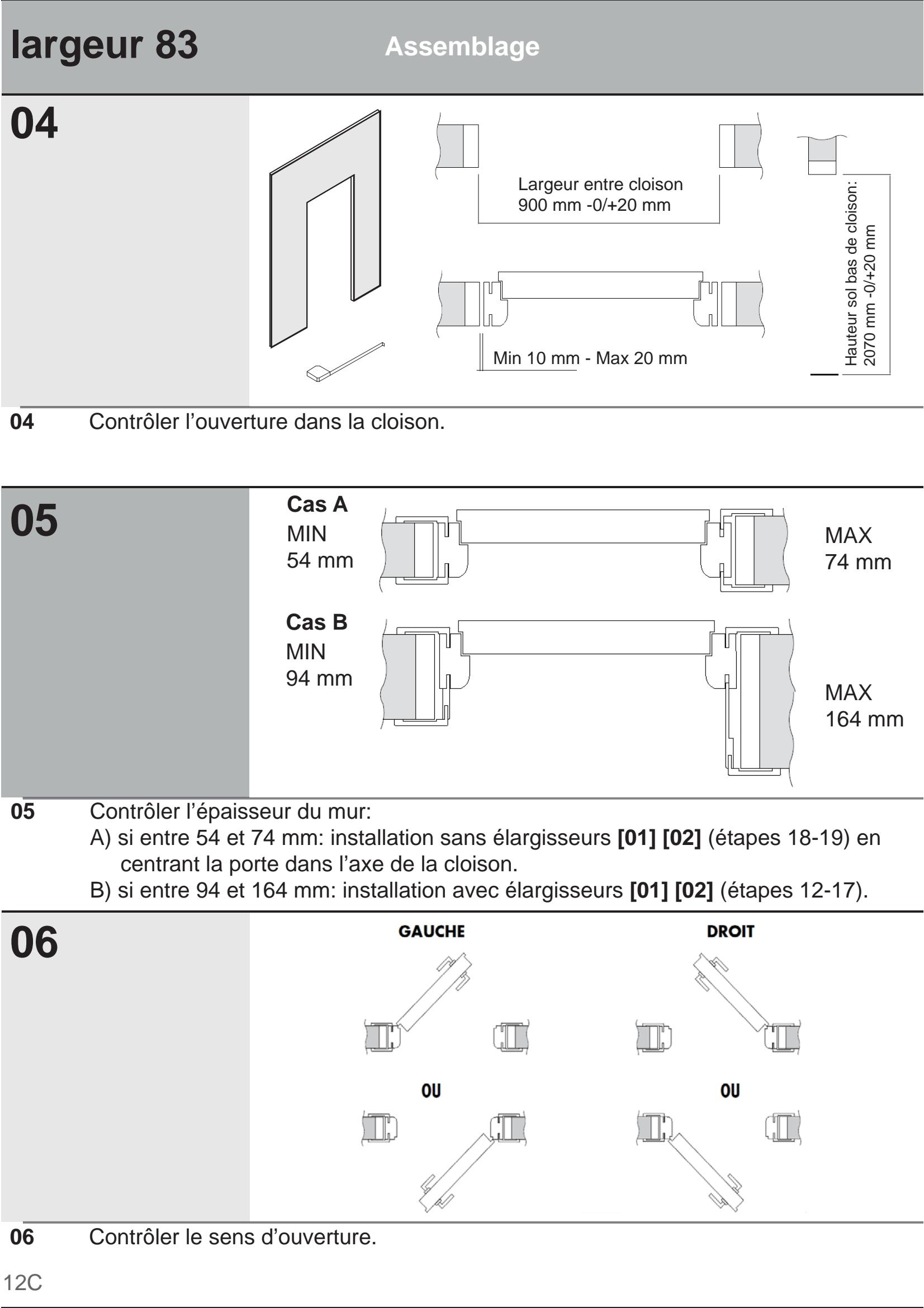

04 Contrôler l'ouverture dans la cloison.

05

Cas A

MIN

54 mm

MAX

74 mm

Cas B

MIN

94 mm

MAX

164 mm

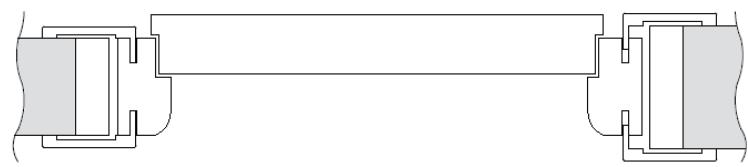

05 Contrôler l'épaisseur du mur:

A) si entre 54 et 74 mm: installation sans élargisseurs [01] [02] (étapes 18-19) en centrant la porte dans l'axe de la cloison.
B) si entre 94 et 164 mm: installation avec élargisseurs [01] [02] (étapes 12-17).

06

GAUCHE

DROIT

OU

0U

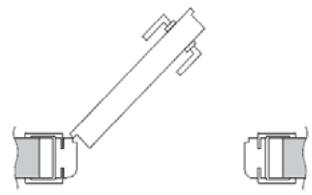

06 Contrcler le sens d'ouverture.

Assemblage

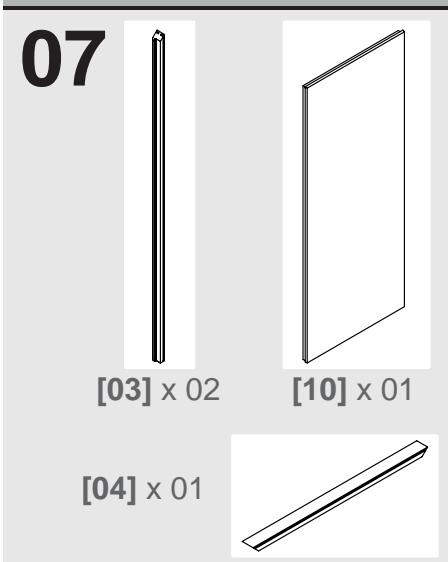

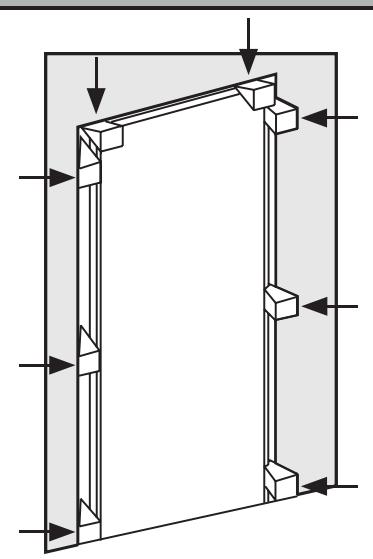

07 Caler le bloc porte en place.

Les coins de blocage horizontally doivent être mis en regard des montants verticaux

[03]. Les coins de blocage latéraux doivent être mis à hauteur des charnières.

08

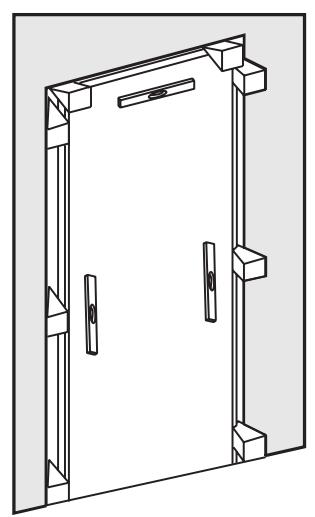

08 Vérifier au moyen du niveau à bulle le bon aplomb dans les 3 dimensions et sur tous les cotés.

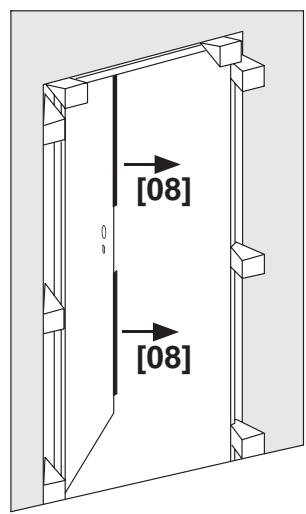

Ouvrir avec précaution la porte [10] et retirer les cales [08].

09

[03] x 02

09

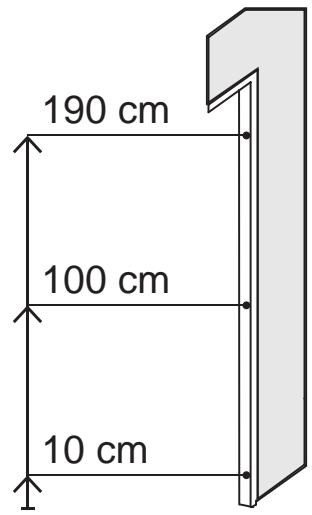

Percer les montants verticaux: chaque montant [03] doit être percé en trois points: 10 cm du sol, 100 cm du sol, 190 cm du sol.

Assemblage

10
[13] x 06

[12] x 06

2,3cm

10 Visser la huisserie du bloc porte sur la cloison en utilisant les vis [13] prévues à cet effet, appliquer les bouchons couvrant les vis [12] et enlever les coins de blocage.

11

11 Faire une découverte rectangularire sur les chambranes pour montants verticaux [06].

12 pour le cas B

12 Mesurer l'épaisseur du mur (S).

Assemblage

13 pour le cas B

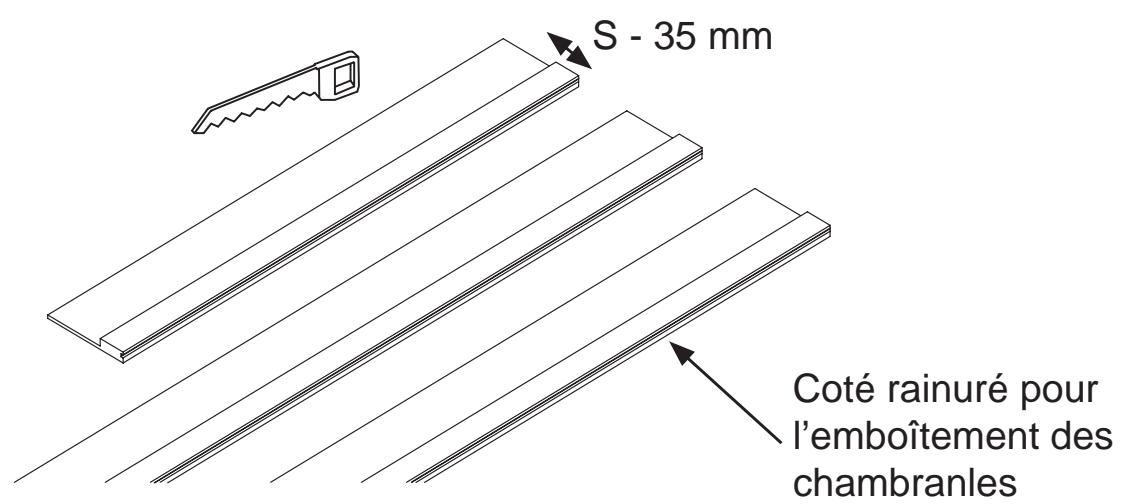

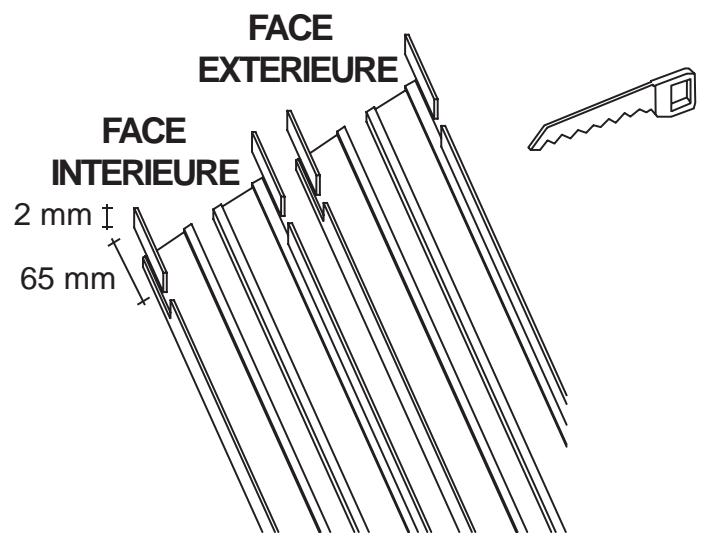

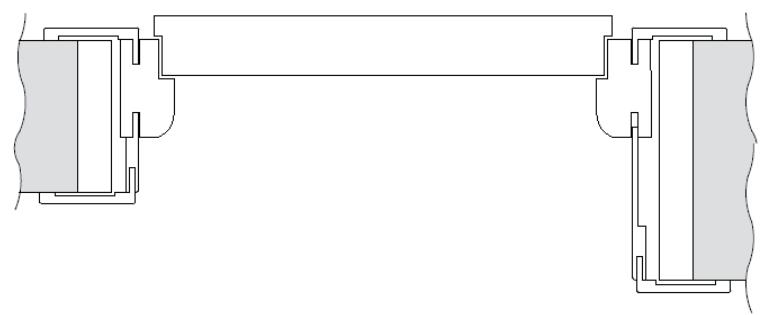

13 Recouper les élargisseurs [01][02] à la dimension du mur (S) - 35 mm en maintainant inchangé le côté rainuré pour l'emboîtement des chambranes [06][07] (recouper-les sur le côté opposé).

14 pour le cas B

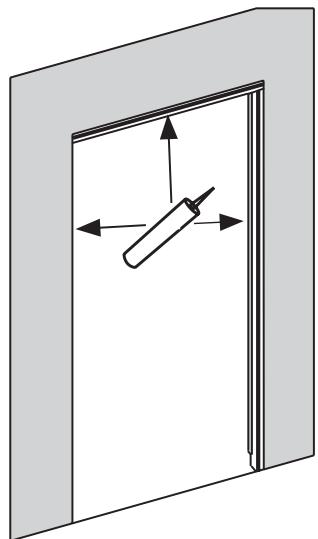

14 Mettre quelques points de silicone en fond de feuillage sur montants verticaux [03] et traverse [04] pour parfaire le maintain des élargisseurs [01][02] avant leur mise en place.

15 pour le cas B

15

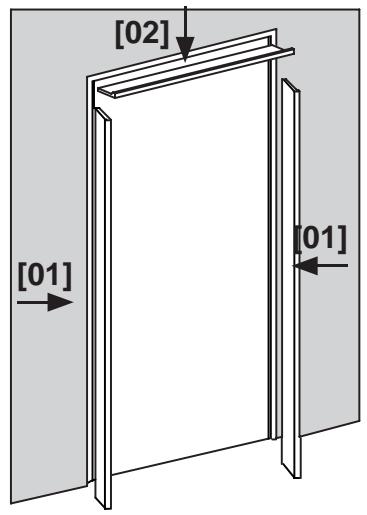

Mettre les élargisseurs verticaux [01] en place en 1^er puis l'élargisseur horizontal [02] en tapant légèrement avec la main.

Assemblage

16 pour le cas B

16 Mettre quelques points de silicone en fond de feuillage sur tous les élargisseurs [01] [02] pour parfaire le maintain des chambranes avant leur mise en place.

17 pour le cas B

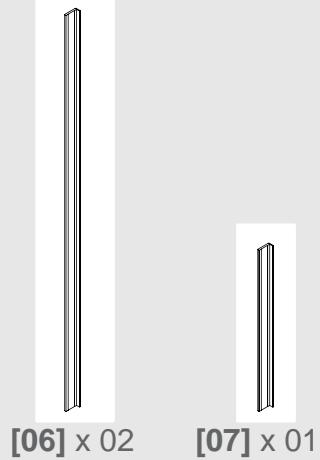

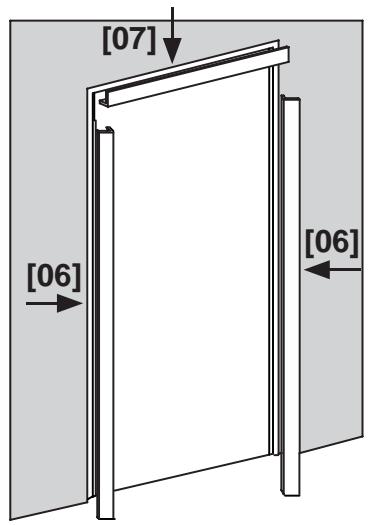

17 Sur la face élargisseurs,mettre les chambranes verticaux [06] en place en 1^er puis le chambranle horizontal [07] en tapant légèrement avec la main.

18 pour le cas A

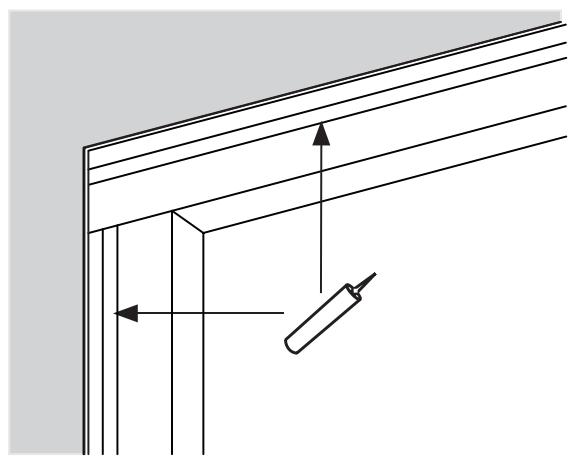

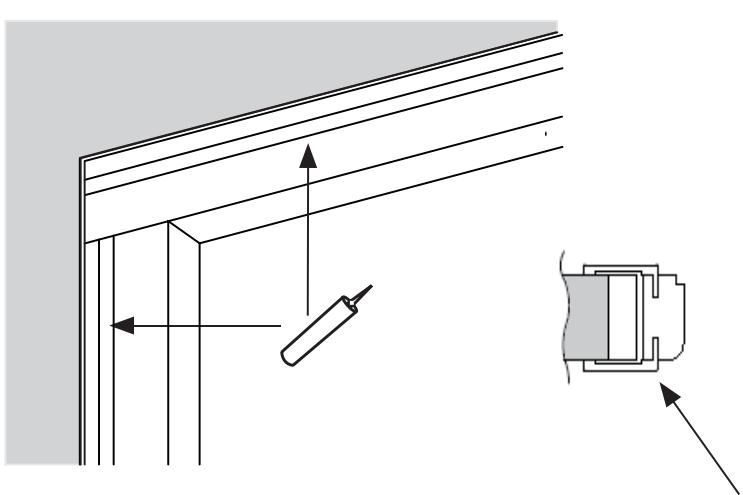

18 Sur la face à pousser,mettre quelques points de silicone en fond de feuillage sur montants verticaux [03] et traverse [04] pour parfaire le maintain des chambranes avant leur mise en place.

Assemblage

19 pour le cas A

19

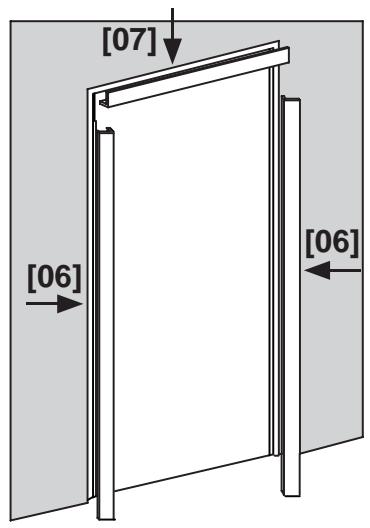

Mettre les chambranes verticaux [06] en place en 1^er puis le chambranle horizontal [07] en tapant légèrement avec la main.

20

20

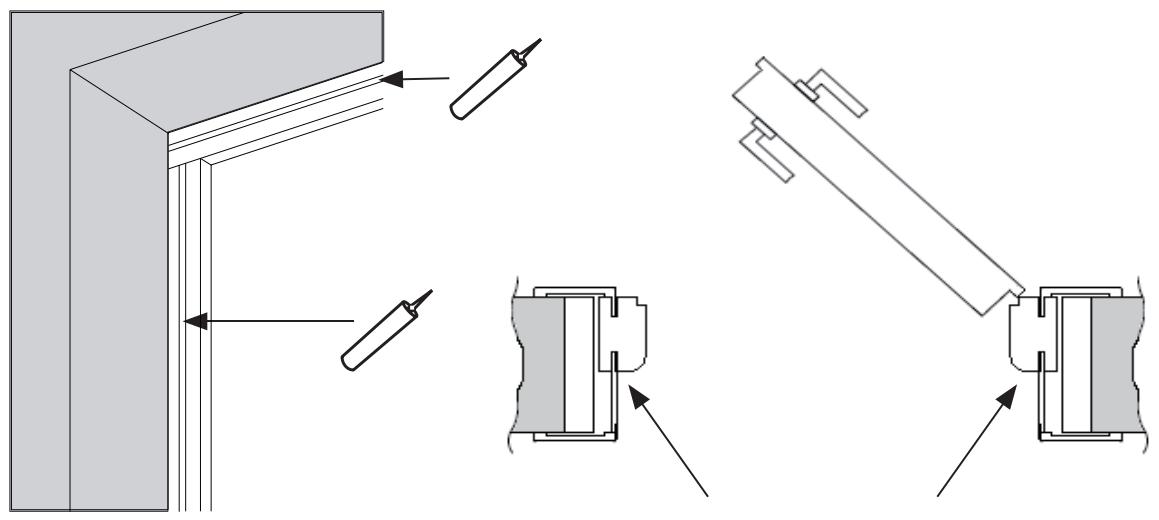

Sur l'autre face,mettre quelques points de silicone en fond de feuillage sur montants verticaux [03] et traverse [04] pour parfaire le maintain des chambranles [06][07] avant leur mise en place.

21

21

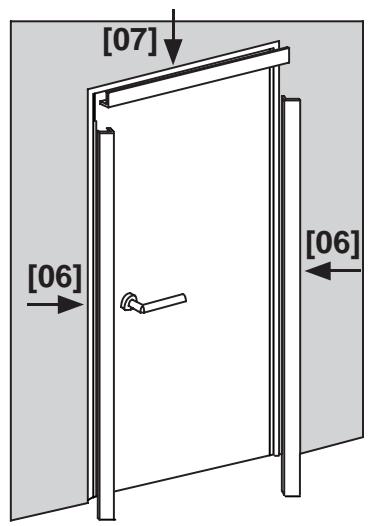

Mettre la poignée en place, ouvrir la porte [10] puismettre les chambranes verticaux [06] restants en place en 1^er puis le chambranle horizontal [07] en tapant legement avec la main. 47
