Type de régulateur	MPPT
Courant maximal	40 A ou 60 A
Montage	Murale
Application mobile	Oui, avec Bluetooth
Tension de batterie compatible	Non précisé
Type de batterie supportée	Non précisé
Protection contre les surcharges	Oui
Protection contre les courts-circuits	Oui
Dimensions	Non précisé
Poids	Non précisé
Interface utilisateur	Bluetooth via application
Refroidissement	Passif
Type de montage	Fixation murale
Garantie	Non précisé
Compatibilité panneaux solaires	Non précisé

FOIRE AUX QUESTIONS - FSCC60PW2 Furrion

Comment réinitialiser le Furrion FSCC60PW2 ?

Pour réinitialiser le Furrion FSCC60PW2, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Pourquoi mon Furrion FSCC60PW2 ne s'allume-t-il pas ?

Assurez-vous que l'appareil est correctement branché et que la prise fonctionne. Vérifiez également le fusible de l'appareil pour vous assurer qu'il n'est pas grillé.

Comment connecter mon téléphone au Furrion FSCC60PW2 ?

Pour connecter votre téléphone, activez le Bluetooth sur votre appareil, recherchez le Furrion FSCC60PW2 dans la liste des appareils disponibles et sélectionnez-le pour établir la connexion.

Le son est trop faible sur le Furrion FSCC60PW2, que faire ?

Vérifiez le volume de l'appareil et assurez-vous qu'il n'est pas réglé sur un niveau bas. Vous pouvez également essayer de régler les paramètres audio dans l'application associée.

Comment mettre à jour le firmware du Furrion FSCC60PW2 ?

Pour mettre à jour le firmware, connectez-vous à l'application Furrion, accédez à la section des paramètres et recherchez les mises à jour disponibles. Suivez les instructions à l'écran pour effectuer la mise à jour.

Mon Furrion FSCC60PW2 ne se connecte pas au Wi-Fi, que faire ?

Assurez-vous que le réseau Wi-Fi est actif et que le mot de passe est correct. Redémarrez l'appareil et essayez de vous reconnecter. Vérifiez également que le signal Wi-Fi est suffisamment fort.

Comment nettoyer mon Furrion FSCC60PW2 ?

Utilisez un chiffon doux et humide pour essuyer la surface de l'appareil. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le revêtement.

Que faire si mon Furrion FSCC60PW2 surchauffe ?

Si l'appareil surchauffe, éteignez-le immédiatement et débranchez-le. Assurez-vous qu'il y a une circulation d'air adéquate autour de l'appareil et ne l'utilisez pas dans des espaces confinés.

Le Furrion FSCC60PW2 est-il étanche ?

Le Furrion FSCC60PW2 n'est pas conçu pour être étanche. Évitez de l'exposer à l'eau ou à des environnements humides pour garantir son bon fonctionnement.

MODE D'EMPLOI FSCC60PW2 Furrion

Furrion Ltd. (Furrion) est une filiale en propriété exclusive de Lippert Components, Inc. (Lippert)

Furrion Innovation Center & Institute of Technology Centre d'innovation et institut de technologie Furrion

22244 Innovation Drive, Elkhart, IN 46514-5514, USA - Toll free/Numéro gratuite/Línea Telefónica gratuita: 1-800-789-3341 - Email/Courriel/Correo electrónico: [e-mail]

©2007-2022 Furrion Ltd. Furrion® et le logo Furrion sont des marques commerciales utilisées sous licence par Furrion Ltd. et déposées aux États-Unis et dans d'autres pays.

Pour des informations sur les brevets : www.Lippert.com/patents

FURRION. COM

Pour des informations sur les brevets : www.lippert.com/patents

Les renseignements contenus dans le présent manuel peuvent seulement être distribués sous forme de document complet, à moins de recevoir l'approbation explicite de Lippert Components pour distribuer des parties individuelles. Tous les renseignements contenus dans le présent manuel peuvent être modifiés sans préavis. Les éditions révisées pourront être téléchargées gratuitement sur le site ici1.com. Ces renseignements sont considérés comme étant factuels jusqu'à ce qu'une version révisée les rende désuets.

Veuillez recycler tout le matériel désuet.

Communiquer avec Lippert Components si vous avez des questions ou des préoccupations.

Ph: 432-LIPPERT (432-547-7378) | Web: lippert.com | Email: [e-mail]

Régulateur de CHARGE solaire MPPT 60 a à montage MURAL avec application BT

L'image du produit est fournie à titre de référence uniquement.

Bienvenue

Nous vous remercions et vous félicitons d'avoir acheté le régulateur de charge solaire MPPT de Furrion. Avant de faire fonctionner votre nouveau produit, veuillez lire attentivement ces instructions. Ce manuel d'instructions contient des renseignements sur l'utilisation, l'installation et l'entretien du produit en toute sécurité.

Veuillez conserver ce manuel d'instructions dans un endroit sûr afin de pouvoir vous y référer ultérieurement. Cela garantira une utilisation sûre et réduira le risque de blessure.

Le fabricant n'accepte aucune responsabilité pour les dommages causés par le non-respect de ces instructions.

Identifiant unique

Nom commercial : Furrion

Modèle n° : FSCC40PW2, FSCC60PW2

Partie responsable - coordonnées aux états-unis

Centre d'innovation et institut de technologie Furrion

22244 Innovation Drive, Elkhart, IN 46514-5514, États-Unis

Numéro Gratuit: 1-800-789-3341; Courriel: [e-mail]

Déclaration de conformité FCC

Tout changement ou modification non expressément approuvé par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à faire fonctionner l'équipement.

Remarque: cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règlements de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère des émissions et peut être une source d'énergie de radiofréquences et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorientez ou déplacez l'antenne de réception. - Augmentez la distance entre l'équipement et le récepteur.
• Connectez l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Cet équipement est conforme aux limites d'exposition aux rayonnements de la FCC établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas causer d'interférences nuisibles et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.

Déclaration pour le canada

L'émetteur/récepteur exempt de licence contenu dans le présent appareil est conforme aux CNR d'Innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes :

1) L'appareil ne doit pas produire de brouillage; 2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement.

Le dispositif rencontre l'exemption des limites courantes d'évaluation dans la section 2.5 de RSS 102 et la conformité à l'exposition de RSS-102 rf. Utilisateurs peuvent obtenir des informations canadiennes sur l'exposition et la conformité de rf.

Cet émetteur ne doit pas être co-placé ou ne fonctionnant en même temps qu'aucune autre antenne ou émetteur. Cet équipement devrait être installé et actionné avec une distance minimum de 20 centimètres entre le radiateur et votre corps.

Contenus

Bienvenu 1

Contenus 2

Instructions de sécurité importantes 3

Précautions générales de sécurité 3 Sécurité du régulateur de charge 3 Sécurité des batteries 3

Renseignements généraux 4 Principales caractéristiques 4

Aperçu du produit 5

Dimensions 5 Structure 6 Accessoire - Capteur de température. 6 Communication Bluetooth 6

Technologie et étapes de charge MPPT 7

Processus de charge en quatre étapes 7

Installation 9

Lire avant l'installation 9 Exigences relatives à l'emplacement de montage 10 Recommandations relatives aux réseaux photovoltaïques 11 Tailles des fils et recommandations concernant les fusibles 12 Connexions et étapes du régulateur de charge solaire 13 Mise à la terre 14

Fonctionnement 15

Indications relatives à la LED 15 Touches de fonctionnement 15 Indications relatives à l'écran LCD 16 Modes avancés et réglages des paramètres 18

Protections, dépannage et entretien 21

Caractéristiques de protection 21 Indication des erreurs et dépannage 22 Soin et entretien 22

Spécifications 23

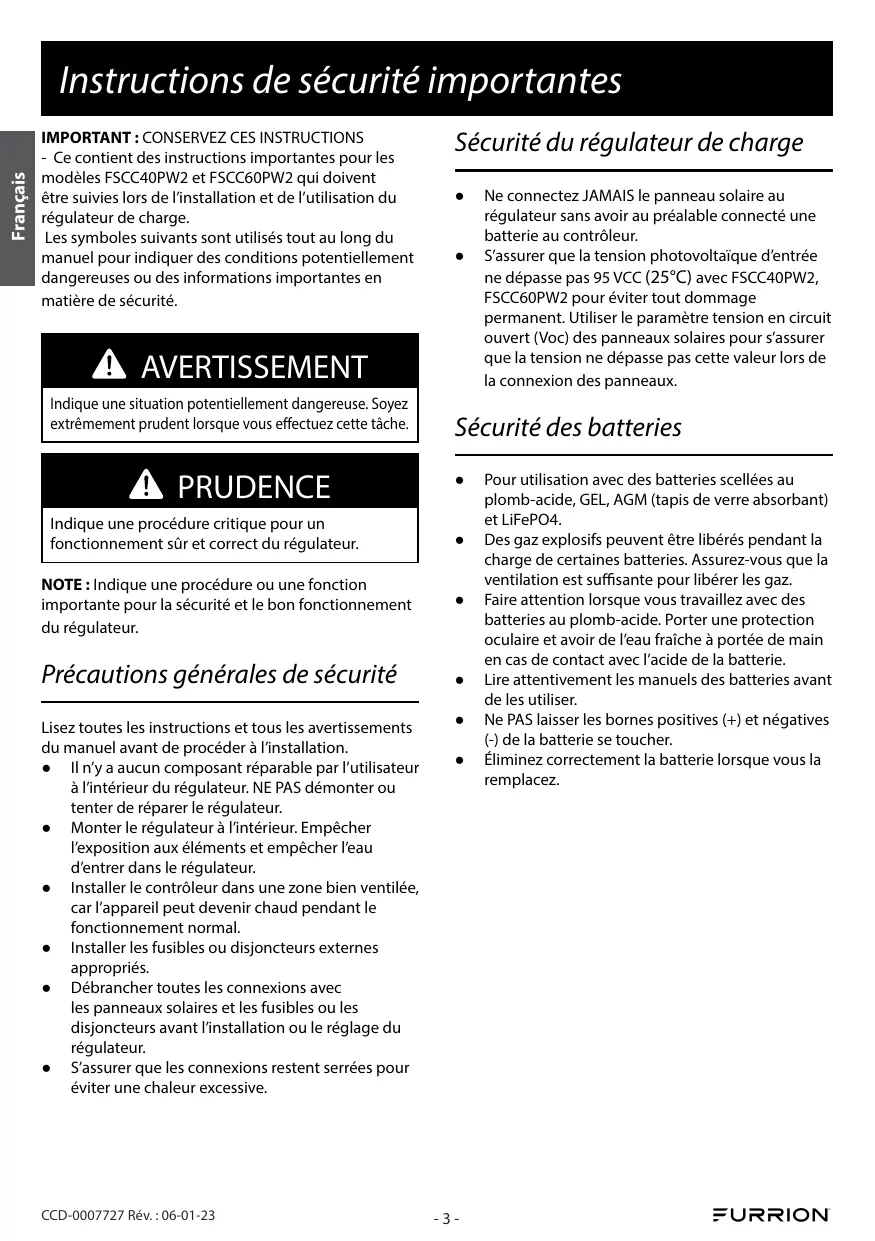

Important: conservez ces instructions

• Ce contient des instructions importantes pour les modèles FSCC40PW2 et FSCC60PW2 qui doivent être suivies lors de l'installation et de l'utilisation du régulateur de charge.

Les symboles suivants sont utilisés tout au long du manuel pour indiquer des conditions potentiellement dangereuses ou des informations importantes en matière de sécurité.

Avertissement

Indique une situation potentiellement dangereuse. Soyez extrêmement prudent lorsque vous effectuez cette tâche.

Prudence

Indique une procédure critique pour un fonctionnement sûr et correct du régulateur.

NOTE: Indique une procédure ou une fonction importante pour la sécurité et le bon fonctionnement du régulateur.

Précautions générales de sécurité

Lisez toutes les instructions et tous les avertissements du manuel avant de procéder à l'installation.

• Il n'y a aucune composant réparable par l'utilisateur à l'intérieur du régulateur. NE PAS démonter ou tenter de réparer le régulateur.
• Monter le régulateur à l'intérieur. Empêcher l'exposition aux éléments et empêcher l'eau d'entrer dans le régulateur.
• Installer le contrôleur dans une zone bien ventilée, car l'appareil peut devenir chaud pendant le fonctionnement normal.
• Installer les fusibles ou disjoncteurs externes appropriés.
• Débrancher toutes les connexions avec les panneaux solaires et les fusibles ou les disjoncteurs avant l'installation ou le réglage du régulateur.
• S'assurer que les connexions restent serrées pour éviter une chaleur excessive.

Sécurité du régulateur de charge

• Ne connectez JAMAIS le panneau solaire au régulateur sans avoir au préalable connecté une batterie au contrôleur.
• S'assurer que la tension photovoltaïque d'entrée ne dépasse pas 95 VCC (25°C) avec FSCC40PW2, FSCC60PW2 pour éviter tout dommage permanent. Utiliser le paramètre tension en circuit ouvert (Voc) des panneaux solaires pour s'assurer que la tension ne dépasse pas cette valeur lors de la connexion des panneaux.

Sécurité des batteries

• Pour utilisation avec des batteries scellées au plomb-acide, GEL, AGM (tapis de verre absorbant) et LiFePO4.
• Des gaz explosifs peuvent être libérés pendant la charge de certaines batteries. Assurez-vous que la ventilation est suffisante pour libérer les gaz.
• Faire attention lorsque vous travaillez avec des batteries au plomb-acide. Porter une protection oculaire et avoir de l'eau fraîche à portée de main en cas de contact avec l'acide de la batterie.
• Lire attentivement les manuels des batteries avant de les utiliser.
• Ne PAS laisser les bornes positives (+) et négatives (-) de la batterie se toucher.
• Éliminez correctement la batterie lorsque vous la remplacez.

Renseignements généraux

Les régulateurs de la série Furrion Suivi du point de puissance maximale (MPPT) peuvent augmenter l'efficacité de charge jusqu'à 30% par rapport aux régulateurs conventionnels de modulation de largeur d'impulsion (PWM). Le système sophistiqué de commande de charge en quatre étapes de Furrion peut être configuré pour optimiser les paramètres de charge en fonction des besoins précis de charge de la batterie.

L'appareil est entièrement protégé contre les pointes de tension, la surchauffe, la polarité inversée des batteries et les connexions solaires. Des capteurs de température de batterie sont également disponibles pour protéger et améliorer la performance de la batterie à l'aide de la fonction d'algorithmique de compensation automatique de la température.

L'appareil est doté d'un écran LCD intégré qui affiche divers paramètres solaires et de batterie pour une surveillance rapide et d'une interface à touches pour personnaliser facilement les paramètres. Il offre également la communication sans fil Bluetooth au moyen d'une application mobile permettant aux utilisateurs de surveiller, de personnaliser facilement les paramètres et de suivre les performances et l'utilisation au fil du temps.

Principales caractéristiques

• Compatible avec un système à batterie de 12 V ou de 24 V.
• Technologie novatrice de suivi du point de puissance maximale (MPPT) pour maximiser l'efficacité de suivi >99,9%.
• Technologie numérique complète, taux de conversion élevé jusqu'à 98 %. LED embarquées et écran LCD pour afficher facilement les données opérationnelles et les conditions de fonctionnement de l'appareil.
• Fonction de statistiques d'énergie en temps réel.
• Sélection flexible du type de batterie du système : Liquide, Gel, AGM et lithium
• Processus de charge de la batterie en quatre étapes : MPPT, accélération, égalisation, étapes flottantes.
• Prolonge la durée de vie de la batterie grâce à un capteur de température à distance précis pour la compensation automatique de la température et la charge corrective. Protection automatique double pour éviter de dépasser la puissance et le courant de charge nominaux. Protection complète contre le court-circuit et la polarité inversée du panneau solaire, la surtension et la polarité inversée de la batterie et la décharge électrostatique (DES).
• Modes de commande de charge multiples : Toujours allumé, du crépuscule à l'aube, en soirée et en mode manuel.
• Capacité de communication Bluetooth intégrée.
• Application dédiée et intuitive pour téléphone intelligent facilitant la surveillance et la personnalisation.
• Les données mensuelles sur la charge peuvent être calculées et affichées par regroupement et graphiques.
• Conception CME et thermique avancée.

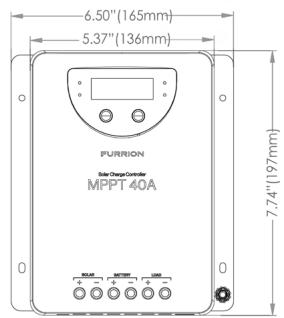

Régulateur de charge solaire MPPT 40 a

Fig. 1

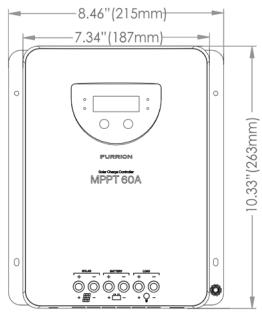

Régulateur de charge solaire MPPT 60 a

Fig. 2

Structure

Fig. 3

1. Dissipateur thermique
2. Trous de fixation

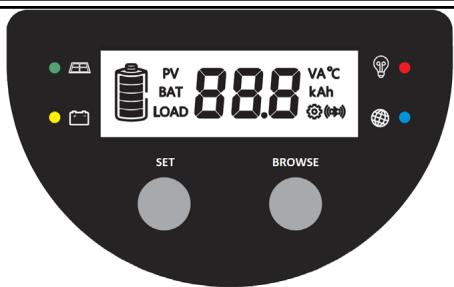

3. LED et écran LCD
4. Touches (RÉGLER, NAVIGUER)
5. Port du capteur de température
6. Non fonctionnel
7. Charge auxiliaire + / - connexions
8. Batterie + / - connexions
9. Panneau solaire + / - connexions

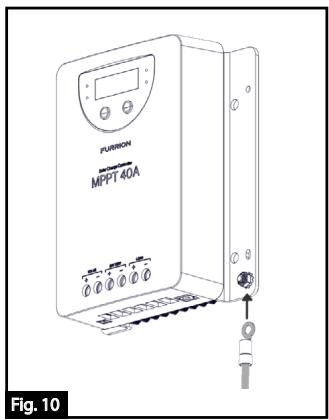

10. Cosses de mise à la terre M6

Accessoire - capteur de température

Un capteur de température externe (non compris) est utilisé pour collecter la température de la batterie afin d'exécuter la fonction de compensation automatique de la température. Le capteur de température est connecté au contrôleur indiqué par l'élément 5 du schéma 3.

Communication bluetooth

Téléchargez l'application Bluetooth dédiée - "Furrion Solar" pour les téléphones mobiles Android/iOS depuis l'App Store. Reportez-vous à la section Aide/Support de l'application pour obtenir des instructions détaillées.

Technologie et étapes de charge MPPT

Le MPPT (Suivi du point de puissance maximale) est un algorithme de suivi avancé qui suit en temps réel la puissance d'entrée provenant des panneaux solaires afin de maximiser les performances du chargeur et d'améliorer l'efficacité totale du système.

La quantité d’énergie solaire disponible au cours d’une journée varie en fonction de conditions telles que l’emplacement géographique, l’heure de la journée, l’angle d’inclinaison des panneaux solaires, l’humidité relative et les impuretés dans l’air, la propreté de la surface des panneaux solaires, etc. Avec toutes ces conditions en jeu, il est important que chaque bit d’énergie électrique convertie soit utilisé pour charger les batteries le plus efficacement possible. La technologie de charge MPPT est conçue pour suivre cette quantité variable d’énergie provenant des panneaux et ajuster les paramètres de tension et de courant afin de maximiser l’efficacité de charge des batteries. L’algorithme de charge MPMPPT comprend quatre étapes qui permettent de charger rapidement, efficacement et en toute sécurité la batterie.

Processus de charge en quatre étapes

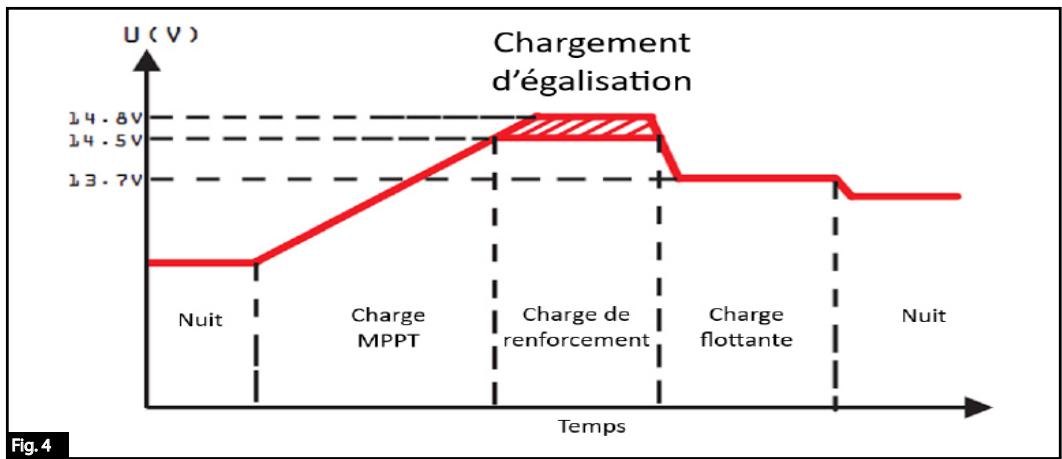

Le processus de charge en 4 étapes du régulateur de charge est illustré dans la figure ci-dessous.

Étape de charge MPPT

À cette étape, la tension de la batterie n'a pas encore atteint la tension de suralimentation et 100% de l'énergie solaire disponible est utilisée pour recharger la batterie.

Étape de charge de renforcement

À cette étape, lorsque la tension de la batterie atteint le point de consigne de la tension de renforcement, le chargeur utilise une tension constante pour charger la batterie afin d'éviter un surchauffe excessif.

Étape de charge flottante

Le régulateur réduit la tension à l'étape flottante, en chargeant avec une tension et un courant plus faibles. Cela permet de réduire la température de la batterie et d'éviter les gaz, tout en chargeant légèrement la batterie. Le but de l'étape flottante est de compenser la consommation d'énergie causée par l'auto-consommation et les petites charges dans l'ensemble du système, tout en maintenant la capacité d'emmagasinage de la batterie.

À l'étape flottante, les charges peuvent continuer à tirer de l'énergie de la batterie. Si la ou les charges du système dépassent le courant de charge solaire, le régulateur ne sera plus en mesure de MAINTENIR LA BATTERIE AU POINT DE CONSIGNE FLOTTANT. Si la tension de la batterie reste inférieure à la tension de charge de reconnexion de renforcement, le régulateur sortira de l'étape de flottement et reviendra à la charge de masse.

Étape d'égalisation de la charge.

Certains types de batteries bénéficient d'une charge d'égalisation périodique, qui permet de remuer l'électrolyte, d'équilibrer la tension de la batterie et d'achever la réaction chimique. La charge d'égalisation augmente la tension de la batterie, plus élevée que la tension nominale de la batterie, ce qui gazéifie l'électrolyte de la batterie. S'il détecte que la batterie est trop déchargée, le régulateur solaire passera automatiquement à l'étape de charge d'égalisation, et la charge d'égalisation durera 120 minutes. La charge d'égalisation et la charge de renforcement ne sont pas effectuées en permanence au cours d'un processus de charge complète afin d'éviter une précipitation excessive de gaz ou une surchauffe de la batterie.

Avertissement: risque d'explosion!

L'égalisation d'une batterie inondée peut produire des gaz explosifs, c'est pourquoi il est nécessaire de bien ventiler le compartiment de la batterie.

Prudence : veuillez tirer toutes les instructions et précautions du manuel avant d'installer le matériel !

• Ce régulateur de charge ne doit être utilisé que dans des systèmes photovoltaiques (PV) conformément aux exigences indiquées dans ce manuel de l'utilisateur et aux specifications des autres composants du système fournies par leurs fabricants. Aucune source d'énergie autre qu'un panneau ou une réseau photovoltaique ne peut être connectée au régulateur de charge photovoltaique mentionné dans le présent document.
• Les modules photovoltaiques doivent toujours être déconnectés avant l'installation et les réglages du régulateur de charge. Assurez-vous que le disjoncteur, le fusible ou les interrupteurs de déconnexion des bornes de la batterie coupent le circuit.
• Vérifier que le paramètre de tension de la batterie correspond à la plage de tension du régulateur de charge.
• Les batteries emmagasinent une grande quantité d’énergie. Ne court-circuitez jamais une batterie, quelles que soient les circonstances. Nous recommandons vivement de connecter un fusible de protection directement à la borne de la batterie pour la protéger en cas de court-circuit.
• Certains types de batteries peuvent produire des gaz inflammables. Évitez de provoquer des étincelles, d'utiliser du feu ou toute flamme exposée à proximité des batteries. Veillez à ce que le boîtier de la batterie soit bien ventilé pour disperser les gaz eventuels.
• N'utilisez que des outils isolés et évitez de placer des objets métalliques à proximité des batteries.
• Soyez extrêmement prudent lorsque vous travaillez avec des batteries. Porter des lunettes de protection. Prévoir de l'eau douce pour laver et nettoyer immédiatement tout contact avec l'acide de la batterie. Obtenez immédiatement une aide médicale en cas de danger.
• Soyez conscient que les tensions sur certains composants, bornes ou fils du système peuvent être un multiple de la tension de la batterie et gardez vos mains toujours sèches et protégées par des gants d’électricien appropriés (approuvés) lorsque vous travaillez sur des systèmes photovoltaïques.
• Empêcher l'eau de pénétrer dans le régulateur, l'installation à l'extérieur doit éviter la lumière directe du soleil et la pénétration de l'eau (par exemple, la pluie) et de l'humidité.
• Après l'installation, assurez-vous que toutes les connexions sont correctement fixées et qu'il n'y a pas de connexions desserrées afin d'éviter tout point chaud dans les connexions électriques.
• Ne touchez pas les vis des bornes des fils à mains nues ou avec des objets ou des outils métalliques non isolés.
• Installez les bouchons en caoutchouc fournis sur les vis des bornes de fil pour éviter tout contact accidentel avec les connexions haute tension. Utilisez des outils isolés pour les retirer si nécessaire.

Exigences relatives à l'emplacement de montage

• Ne pas exposer le régulateur de charge solaire à la lumière directe du soleil ou à toute autre source de chaleur. Protegez le régulateur de charge de la poussière, de la saleté et de l'humidité. Fixez-le à plat sur un mur vertical. Si un matériel de support est installé sur le mur, assurez-vous qu'il s'agit d'un matériel non inflammable.
• Maintenez un espace libre d'au moins 6 pouces (ou 15cm ) au-dessus et au-dessous du contrôleur, ainsi qu'autour de celui-ci, afin d'assurer une bonne circulation de l'air. Monter le régulateur de charge aussi presque possible des batteries (pour une détéction précise de la tension).

Fig. 5

• Marquer la position des trous de fixation du régulateur de charge sur le mur, percer 4 trous et insérer des chevilles et fixer le régulateur de charge au mur à l'aide de vis appropriées, les ouvertures des bornes de câbles étant orientées vers le bas.

Fig. 6

Recommandations relatives aux réseaux photovoltaïques

• Les panneaux solaires peuvent être interconnectés en série ou en parallèle dans un réseau photovoltaïque (PV). Il est recommandé de n'utiliser qu'un seul type de panneaux (avec des paramètres identiques) dans un réseau.

Par exemple :

o Connexion de deux ou plusieurs panneaux 165 W (FSFP16MW2-BL) en série ou en parallèle ✓ o Connexion de deux ou plusieurs panneaux 180 W (FSFP18MW-BL) en série ou en parallèle ✓ o Connexion de deux ou plusieurs panneaux 370 W (FSFP37MW2-BL) en série ou en parallèle

• Il n'est pas recommandé de mélanger les panneaux solaires en série ou en parallèle, car cela réduirait la production et l'efficacité globales de l'installation photovoltaique.

Par exemple :

Connexion d'un panneau 165 W à un panneau 180 W ou 370 W en série ou en parallèle

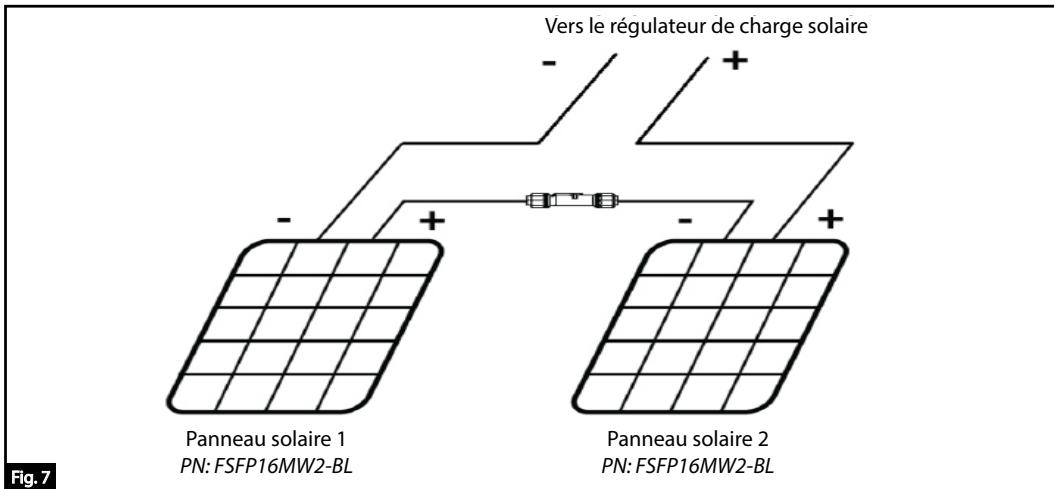

• Dans une configuration en série, la borne négative du premier panneau solaire est connectée à la borne positive du deuxième panneau et ainsi de suite en guirlande (voir figure ci-dessous). Il en résultera une addition de la tension de sortie et de la puissance des panneaux dans le réseau et le courant de sortie du réseau total restera le même que le courant de sortie d'un seul panneau solaire.

Par exemple :

Considérez un réseau photovoltaïque composé de deux panneaux solaires Furrion 165 W (PN : FSFP16MW2-BL) connectés en configuration série.

Installation

Pour un seul panneau solaire Furrion 165W (PN : FSFP16MW2-BL), la tension à la puissance maximale est de 17,9 V, le courant à la puissance maximale est de 9,7 A et la puissance maximale est de 165 W.

Après avoir connecté deux panneaux en configuration série,

La tension du réseau résultant à la puissance maximale sera de 35,8 V, le courant à la puissance maximale sera de 9,7 A et la puissance maximale totale du réseau sera de 330 W.

Le régulateur de charge solaire Furrion basé sur la technologie MPPT peut fonctionner efficacement et convertir près de 98% de sa puissance solaire d'entrée en puissance de charge avec l'aide de la tension supplémentaire résultant d'une connexion en série de panneaux solaires. Le calibre des fils du réseau peut rester le même, car la configuration en série maintiendra le courant de sortie au même niveau que celui d'un panneau unique. Il est donc recommandé de connecter les panneaux solaires en série dans un réseau lors de l'utilisation du régulateur de charge solaire MPPT.

Lors de la connexion de panneaux solaires dans un réseau, il faut veiller à ce que les paramètres de tension et de puissance du réseau ne dépassent pas les spécifications du chargeur indiquées ci-dessous.

	Modèle
Paramètre	Chargeur de 40 A (FSCC40PW2)	Chargeur de 60 A (FSCC60PW2)
Puisance photovoltaique d'entrée maximale	520W	750W
Tension maximale de circuit ouvert photovoltaique (VOC)	95V	95V

Taille des fils et recommandations concernant les fusibles

• Les méthodes de câblage et d'installation doivent être conformes aux codes/specifications électriques nationaux et locaux.
• Les spécifications de câblage du système photovoltaïque et de la batterie doivent être sélectionnées en fonction des courants nominaux spécifiés.
• Étant donné que les puissances photovoltaïques peuvent varier en fonction de la méthode de connexion du réseau, la taille minimale du câble doit être conforme au courant de court-circuit maximal du réseau.
• Veuillez utiliser du fil photovoltaïque pour connecter le réseau au régulateur de charge.
• Il est recommandé d'installer un fusible entre le chargeur et la batterie sur la borne positive. L'emplacement du fusible devrait être plus proche de la batterie. Le taux de fusible doit être de 1,2 à 1,5 fois supérieur au courant de charge nominal maximum du régulateur de charge solaire.

Veuillez consulter le tableau suivant pour les spécifications de câblage :

Modèle	Courant de charge nominal	Calibre du fil photovoltaique (AWG)	Calibre des fils de la batterie (AWG)	Courant de décharge nominal (Bornes de charge)	Calibre du fil de la borne de charge (AWG)
Chargeur de 40 A (FSCC40PW2)	40 A	10	8	30 A	10
Chargeur de 60 A (FSCC40PW2)	60 A	8	6	30 A	10

Installation

Connexions et étapes du régulateur de charge solaire

Schéma de connexion du modèle de chargeur 40 A

Fig. 8 Panneau 1 (FSFP16MW2-BL) Panneau 2 (FSFP16MW2-BL)

Panneau 3 (FSFP16MW2-BL)

Panneau 3 (FSFP16MW2-BL)

Schéma de connexion du modèle de chargeur 60 A Fig.9

Installation

1. Connectez les accessoires tels que la sonde de température. Le connecteur à 2 broches du câble du capteur de température se connecte au port du capteur de température sur le chargeur. Connectez l'autre extrémité avec une borne à œillet à la borne négative de la batterie pour mesurer la température de la batterie.
2. Veuillez retirer le couvercle du terminal avant d'installer les fils
3. Connecter les câbles de charge (le cas échéant) Pour éviter les tensions dans les câbles, connectez d'abord les câbles à la charge, puis au régulateur de charge.
4. Connecter les câbles de la batterie Veillez à ce qu'un fusible de calibre approprié soit installé sur le câble du fil positif de la batterie.
5. Connecter les câbles du réseau photovoltaïqu

Note : Les panneaux solaires produisent de la tension et du courant lorsqu'ils sont exposés à la lumière. Lorsqu'ils sont connectés dans un circuit, la quantité de courant produite par les panneaux solaires est directement proportionnelle à l'intensité lumineuse. Soyez prudent lorsque vous connectez les câbles du réseau photovoltaïque aux bornes du chargeur. La connexion d'un fusible de valeur nominale appropriée est facultative, mais elle renforce la sécurité du système. Un interrupteur de déconnexion peut s'avérer très pratique s'il s'avère nécessaire de déconnecter le réseau solaire du chargeur à des fins d'entretien et de dépannage.

1. Ajoutez le cache-borne arrêté. Assurez-vous que les fils ou les bornes ne sont pas exposés après l'installation.
2. Connecter un câble de 8 AWG avec une borne à oeuillette insérée à la cosse de mise à la terre du régulateur de charge et connecter l'autre extrémité au point de mise à la terre du châssis.
3. Assurez-vous que tous les câbles sont bien fixés aux bornes du chargeur. Si un interrupteur est présent entre le réseau solaire et le chargeur, il faut le mettre en marche pour alimenter le régulateur de charge.

Observe les indications de fonctionnement comme les LED, les icônes sur l'écran LCD ou les paramètres sur l'application Bluetooth pour plus de renseignements.

Mise à la terre

Les régulateurs de charge 40 A et 60 A sont équipés d'une cosse de mise à la terre de taille M6 sur le côté du dissipateur thermique. Il est recommandé d'utiliser un conducteur de 8 AWG avec une borne à œillet pour la mise à la terre du contrôleur au châssis du véhicule au cas où une mise à la terre serait nécessaire.

PRUDENCE: Pour les systèmes à négatif commun, tels que les véhicules récréatifs, il est recommandé d'utiliser un régulateur de type négatif commun.

Indications relatives à la LED

Solar LED Battery LED	Load LED Communication LED
LED	Statut	Fonction
Vert (Panneau photovoltaique)	Activé	Le panneau solaire est connecté, mais ne se charge pas.
	Clignotement rapide (0,1/0,1s)	MPPT en cours de charge
	Clignotement (0,5/0,5s)	Charge égale ou renforcée
	Clignotement lent (0,5/2s)	Flotteur en cours de charge
Jaune (Batterie)	Activé	La batterie est normale
	Déactivée	Protection contre les surtensions activée
	Clignotement rapide (0,1/0,1s)	Protection basse tension activée
	Clignotement lent (0,5/2s)	La tension de la batterie est faible
Rouge (Charge)	Activé	La charge est activée.
	Déactivée	La charge est déactivée.
	Clignotement rapide (0,1/0,1s)	Protection contre les courts-circuits ou les surintensités activée
	Clignotement lent (0,5/0.5s)	Protection contre la surchauffe activée
Bleu (Communication)	Déactivée	Aucune communication
	Clignotement rapide (0,1/0,1s)	Communication normale

Touches de fonctionnement

RÉGLER NAVIGUER
Fonction	Fonctionnement
Interface de navigation	Appui court Naviguer.

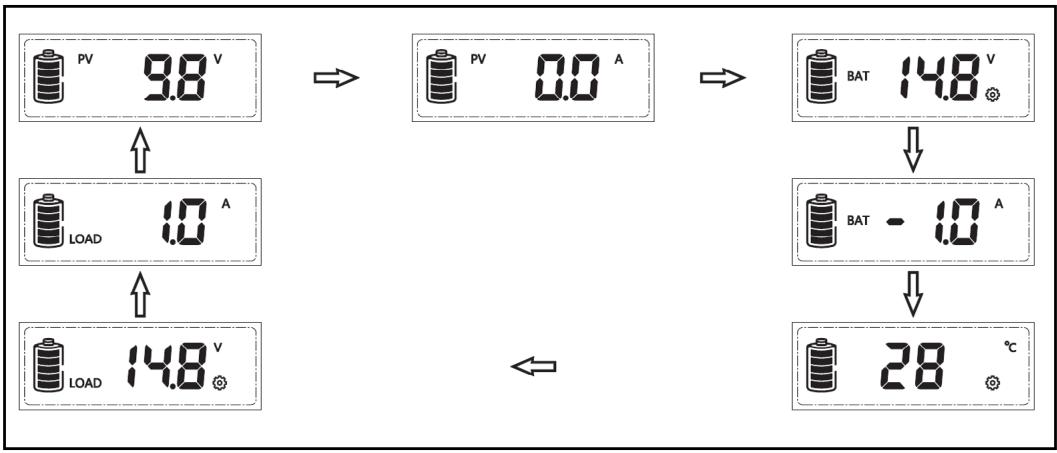

Affichage statique	Appuyez simultanément sur les touches RÉGLER et NAVIGUER pendant 1s, l'écran LCD verrouille l'interface. Appuyez simultanément sur les touches RÉGLER et NAVIGUER une fois de plus pendant 1s, l'écran LCD se débloquera et commencerà à défilier.
Paramètres de réglage	Appuyez sur la touche RÉGLER pendant 1s pour entrer dans le mode de réglage lorsque l'icône apparaît sur l'interface d'affichage, et quitterze automatiquement après 30s ou appuyez sur la touche RÉGLER.
La charge activée/désactivée	Lorsque le contrôleur fonctionne en mode lampe, appuyez sur la touche RÉGLER pendant 3 secondes pour allumer la charge, appuyez à nouveau sur la touche RÉGLER ou 1 minute plus tard, la charge s'éteindra.

Fonctionnement

Indications relatives à l'écran LCD

Description du statut

Élément	Icône	Statut
Réseau photovoltaïque	PV 72V	En cours de charge
	PV 30A	Tension photovoltaïque
	PV 6Ah	Courant photovoltaïque
	PV 80kAh	Photovoltaïque en ampôres-heures quotidien*
Batterie	BAT 12.3V	Le nombre total d'ampôres-heures de charge du panneau solaire
	BAT 10A	Capacité de la batterie
	BAT CEL	Tension de la batterie (LVD programmable)
	BAT CEL	Courant de la batterie
	BAT CEL	Type de batterie (programmable)
	26 °C	Température (peut effacer le mot de passer du dispositif Bluetooth)
Charge	LOAD 12.1V	Tension de charge (LVR programmable)
	LOAD 10A	Courant de charge
	LOAD 3Ah	Charge en ampôres-heures quotidien*
	LOAD 60kAh	Le nombre total d'ampôres-heures de décharge de la charge
	LOAD USE	Mode de charge (programmable)

*Les ampères-heures de charge et les ampères-heures de charge du réseau photovoltaïque sont désactivés après une panne de courant.

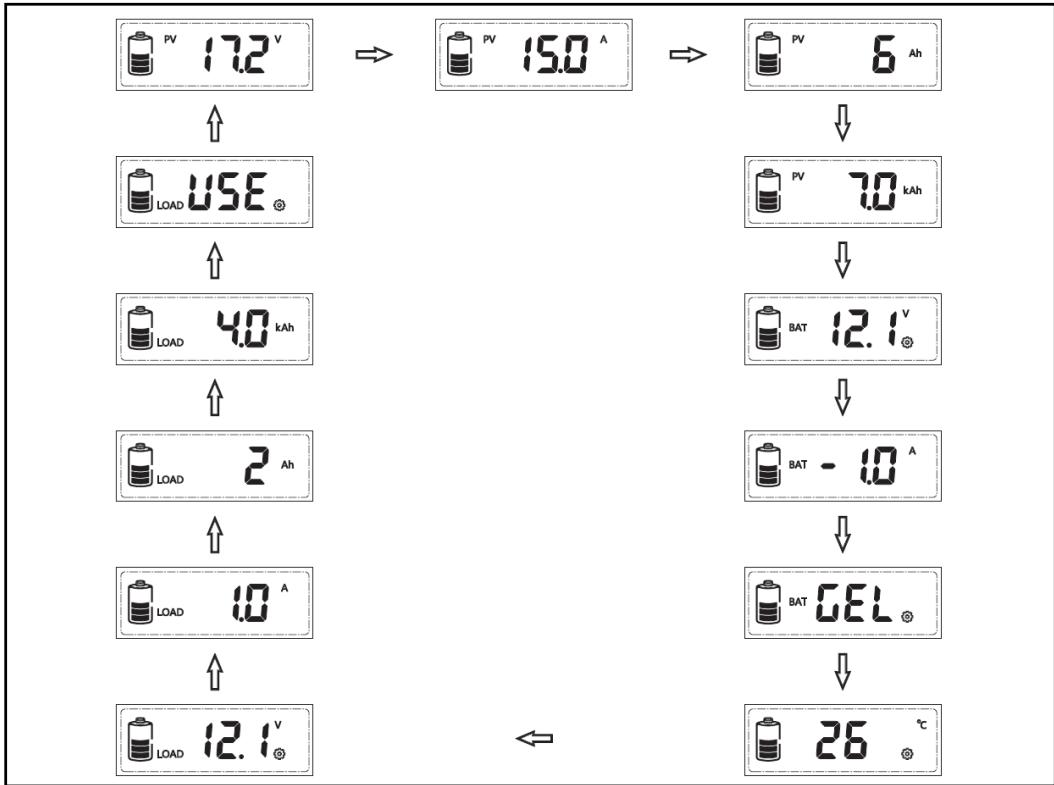

Navigation dans l'interface

Appuyez sur NAVIGUER pour naviguer dans l'interface des paramètres.

Modes avancés et réglages des paramètres

Lorsque l'icone ® apparait dans l'interface d'affichage, cela signifie que les paramètres peuvent être régés. Appuyez sur la touche RÉGLER pendant 1s, puis l'icone ® clignote, appuyez sur NAVIGUER pour modifier le paramètre; lorsque le réglage est terminé, vous pouvez attendre 30 secondes pour quitter le mode de réglage automatiquement, ou vous pouvez appuyer sur la touche RÉGLER pour quitter le mode de réglage.

Sélection du type de batterie

Lorsque l'écran LCD affiche l'image ci-dessus, appuyez sur la touche RÉGLER pendant 1s, l'icône clignote, vous pouvez alors sélectionner le type de batterie.

Icône d'affichage	Type de batterie
GEL	GEL
RG-	AGM
LI	Lithium
L19	Liquide (par défaut)

Paramètres de tension de chargement (liquide, GEL, AGM)

Lors du besoin d'une batterie de type liquide, GEL ou AGM, les paramètres de tension de charge renforcée et flottante peuvent être réglés par l'application Bluetooth. La plage de paramètres est la suivante. Les paramètres de tension suivants sont valables pour un système à 25°C / 12V. Pour un système de 24V, les valeurs affichées doivent être doublées.

Étape de charge	Renforcement	Égalisation	Flotteur
Plage de tension de charge	14,0~14,8 V	14,0~15,0 V	13,0~14,5 V
Tension de charge par défaut	14,5 V	14,8 V	13,7 V

Paramètres de tension de chargement (lithium)

Lors du besoin d'un type de batterie au lithium, la protection contre la surcharge et la tension de récupération de la surcharge de la batterie au lithium peuvent être réglées par l'application Bluetooth.

Plage de tension cible de charge :

12~24 V: 10,0~32,0 V (par défaut: 14,4V)

Plage de réglage de la tension de recharge de la charge :

12~24V:9,2~31,8V (par défaut : 14,0V)

Mode de charge auxiliaire

Le régulateur de charge est équipé d'une borne de charge auxiliaire au cas où l'utilisateur aurait besoin de connecter un dispositif de charge légère (par exemple, une lampe LED de 12 V) directement au régulateur de charge solaire au lieu de la batterie.

Lorsque l'écran LCD affiche l'image ci-dessus, appuyez sur la touche RÉGLER pendant 1s, l'icône clignote, vous pouvez alors régler le mode de charge.

Icône d'affichage	Description du mode de charge
0	Mode « toutes ACTIVÉ »La sortie de charge est toujours ACTIVÉE.
1	Mode crépuscule à l'aube : La sortie de charge est ACTIVÉE entre le coucher et le lever du soleil.
23456789	Mode soitée : La sortie de charge sera ACTIVÉE pendant 2 à 9 heures après le coucher du soleil.
USE	Mode manuel : La sortie de charge peut être ACTIVÉE et DÉSACTIVÉE manuellement en appuyant brièvement sur la touche RÉGLER.

1. Mode toujours activé : Lorsque le régulateur est réglé sur le mode toujours ACTIVÉE, quel que soit l'état de charge ou de décharge, la charge est always ACTIVÉE (sauf lorsqu'elle est en état de protection).
2. Fonction « Lampadaire » : Lorsque la charge est régée en mode crépuscule ou soit, la tension et le délambda jour/nuit peuvent être régés au moyen de l'application Bluetooth, et la charge peut être activée ou désactivée au moyen de la fonction de test pendant le processus de charge de jour.

2.1 Tension seuil jour/nuit : Le régulateur reconnaît le jour et la nuit en fonction de la tension du circuit ouvert du réseau photovoltaïque. Le paramètre de tension seuil jour/nuit peut être modifié en fonction des conditions de luminosité locales et du réseau photovoltaïque utilisé.

Plage de réglage du seuil jour/nuit : 3,0~10,0 V/6,0~20,0 V (par défaut : 8/16 V pour les systèmes 12/24 V) 2.2 Temporisation jour/nuit : Le système, lorsque la tension du circuit ouvert du réseau photovoltaïque atteint la tension de détection jour/nuit, l'utilisateur peut régler la temporisation jour/nuit pour que la charge s'allume un peu plus tard.

Plage de réglage de la temporisation jour/nuit : 0~30 min (par défaut : 0 min)

2.3 Fonction d'essai : Lorsque le régulateur fonctionne en mode crépuscule ou en mode soirée, appuyez sur la touche RÉGLER pendant 3 secondes pour allumer la charge. Appuyer à nouveau sur la touche RÉGLER ou la charge se coupe automatiquement au bout d'une minute. Si le régulateur fonctionne en mode toujours activé, la fonction d'essai ne fonctionne pas.

1. Mode défini par l'utilisateur : Si le mode de charge est sélection « UTILISATEUR », vous pouvez activer et désactiver manuellement la sortie de la charge en appuyant brièvement sur RÉGLER.

L'état de commutation par défaut de la charge en mode manuel peut être modifié au moyen de l'application Bluetooth. En même temps, la sortie vers la charge peut être activée ou désactivée.

• Si le régulateur coupe la charge en raison d'une protection contre la basse tension, la surintensité, les courts-circuits ou la surchauffe, la charge se remettra automatiquement en marche lorsque le régulateur se remettra de l'état de protection.
• Veuillez noter : Une pression sur la touche RÉGLER peut toujours activer la fonction de la touche, même pendant les quatre types d'états de protection susmentionnés.

Paramètres de protection et de récapitulation de masse tension

Lorsque l’écran LCD affiche l’image ci-dessus, appuyez sur la touche RÉGLER pendant 1s, l’odeur clignote, vous pouvez maintenant régler la protection contre la basse tension du régulateur.

1. Batterie au lithium

Plage de réglage de la protection contre la basse tension : 12/24 V : 9,0-30,0 V (par défaut : 10,6 V).

2. Batteries à liquide, au gel et AGM

Plage de réglage de la protection contre la basse tension : 10,8 ~ 11,8 V/21,6 ~ 23,6 V (par défaut : 11,2/22,4 V). Le contrôle calculé automatiquement le paramètre de récapération de basse tension en fonction du paramètre de protection de basse tension. Il est d'environ 1,11 fois le réglage de protection basse tension. Le réglage de récapération basse tension par défaut est supérieur de 0,8/1,6 V au réglage de protection basse tension. Pour réduire la tension de rétablissement, le réglage de la tension de protection doit d'abord être réduit.

Effacer le mot de passe du dispositif bluetooth

Lorsque l'écran LCD affiche l'image ci-dessus, appuyez sur la touche RÉGLER pendant 1s, l'icone clignote, vous pouvez appuyer sur OK pour effacer le mot de passe du dispositif Bluetooth défini par l'application mobile.

Protections, dépannage et entretien

Section*{Caractéristiques de protection}

Protection	Description
Surintensité photovoltaïque	Le régulateur limitera la puissance de charge au niveau nominal. Un réseau photovoltaïque surdiminutionne ne pourrait pas fonctionner à l'efficacité maximale du point de puissance.
Court-circuit photovoltaïque	Lorsqu'un court-circuit PV se produit, le contrôleur ne démarre pas la charge. Corrigez-le pour reprendre le fonctionnement normal. Avertissement : ne court-circuitez pas les bornes du générateur photovoltaïque lorsque le contrôleur est en mode de charge actif. Cela pourrait entrainer des dommages permanents au contrôleur.
Inversion de polarité photovoltaïque	Entièrement protégé contre l'inversion de polarité photovoltaïque, le contrôleur n'est pas endommagé. Corriger la connexion pour reprendre un fonctionnement normal.
Inversion de polarité de la batterie	Entièrement protégé contre l'inversion de polarité de la batterie, le contrôleur n'est pas endommagé. Corriger la connexion pour rerendre un fonctionnement normal.
Surtension de la batterie	S'il y a d'autres sources d'énergie pour charger la batterie, lorsque la tension de la batterie dépasse 15,8 / 31,3 (la tension de protection contre la surcharge de la batterie au lithium est égale à la tension cible plus 0,2 V), le régulateur arrête la charge pour protéger la batterie contre les dommages dus à la surcharge.
Décharge excessive de la batterie	Lorsque la tension de la batterie chute au niveau du réglage de déconnexion de la basse tension, le régulateur arrête la décharge afin de protéger la batterie contre les dommages dus à un déchargement excessif.
Protection contre les surintensités de chargement	Si le courant de charge dépasse de 1,25 fois le courant de charge maximal, le régulateur déconnecte la charge.
Protection contre les courts-circuits de charge	Lorsque le court-circuit de charge se produit, la protection contre les courts-circuits de charge se déclenché automatiquement.
Protection contre la surchauffe	Le régulateur detecte la température interne au moyen d'un capteur interne; lorsque la température dépasse la valeur de réglage, le courant de charge diminue et, par conséquent, la température du régulateur; si la température du régulateur augmente et s'approche du seuil de protection contre la température, le régulateur interrupt son fonctionnement et le repend une fois que la température a baisse ou est revenue à un niveau acceptable.
Capteur de température à distance endommagé	Si le capteur de température est court-circuité ou endommagé, le régulateur chargerou ou déchargera automatiquement à la température interne pour éviter que la batterie ne soit surchargeée ou déchargée.

Indication des erreurs et dépannage

Indication d'erreur	Raison	Description
E1	Court-circuit	Coupez toutes les charges, éliminez le court-circuit, la charge sera reconnectcétée automatiquement après 1 minute.
E2	Surintensité	Réduire le chargement, le contrôleur reprend automatiquement son fonctionnement normal au bout d'1 minute.
E3	Faible tension de la batterie	La charge sera reconnectcétée lorsque la batterie sera rechargée au niveau de tension approprié.
E4	Surtension de la batterie	Vérifie si d'autres sources surchargeant la batterie ou si le paramètre du type de batterie est correctement régèle. Si ce n'est pas le cas, le régulateur est endommagé.
E5	Surchauffe	Une fois que la température a baisse, le régulateur fonctionné normalement.
PVBAT L'OH	Tension de batterie anormale détectée	Chargez ou déchargez la batterie séparément de manière à ce que la tension de la batterie se situe dans la plage de fonctionnement normale.

Soin et entretien

Pour une performance optimale du système, il est recommandé d'effectuer les inspections et les tâches d'entretien suivantes au moins deux fois par an.

Assurez-vous que le régulateur est fermement installé dans un endroit propre et sec. Veillez à ce que l'espace libre autour du régulateur soit suffisant pour assurer une bonne circulation de l'air. - Vérifier tous les fils des bornes pour s'assurer que l'isolation n'est pas endommagée. Réparer ou remplacer certains fils si nécessaire. - Serrer toutes les vis des bornes au couple suggéré ; vérifiez que les connexions des câbles et des fils ne sont pas desserrées, cassées ou brûlées. - Vérifier et confirmer que les paramètres de l'écran à cristaux liquides sont compatibles avec son fonctionnement. Soyez attentif à toute condition d'erreur qui pourrait survenir. Prenez immédiatement des mesures correctives si nécessaire. Assurez-vous que toutes les connexions à la terre sont bien serrées et sécurisées. - Vérifiez que toutes les bornes ne montrent pas de signes de corrosion, d'isolation endommagée, d'augmentation de la température, de dommages ou de décoloration. - Vérifiez qu'il n'y a pas de saletés ou d'insectes qui font leur nid. Mettre en œuvre des actions correctives le plus tôt possible.

	Modèle
ÉLÉMENT	FSCC40PW2	FSCC60PW2
Tension nominale du système	12 V / 24 V	12V / 24V
Puisance photovoltaique d'entrée maximale (Pmax)	520W / 1040W	750W / 1500W
Tension de circuit ouvert photovoltaïque maximale (VOC)	100V (-40°F / -40°C), 95V (77°F / 25°C)	100V (-40°F / -40°C), 95V (77°F / 25°C)
Courant de charge MPPT maximal.	40 A	60 A
Efficacité du suivi MPPT	99%	99%
Efficacité de conversion maximale de charge	98%	98%
Consommation de courant en mode ÉCO	≤14 mA	≤14 mA
Tension seul jour/nuit	3,0~10,0/6,0~20,0 V (Par défaut : 8V)	3,0~10,0/6,0~20,0V (Par défaut : 16 V)
Mode de charge (charge en quatre étapes)	Charge MPPT, Charge renforcée, Charge flottante, Charge d'égalisation	Charge MPPT, Charge renforcée, Charge flottante, Charge d'égalisation
Types de batteries compatibles	Gel, AGM, liquide (défaut), au lithium	Gel, AGM, liquide (défaut), au lithium
Tension maximale à la borne de la batterie	35 V	35 V
Bluetooth intégré	OUI	OUI
Compensation automatique de la température	OUI{-4,17mV/K par cellule (Renforcement, égalisation), -3,33 mV/K par cellule (Flotteur)}	OUI{-4,17mV/K par cellule (Renforcement, égalisation), -3,33 mV/K par cellule (Flotteur)}
Protection contre la surcharge de la batterie	OUI	OUI
Inversion de la protection photovoltaique	OUI (MOSFET Taper)	OUI (MOSFET Taper)
Inversion de la protection de la batterie	OUI (MOSFET Taper)	OUI (MOSFET Taper)
Protection contre la surchauffe	OUI	OUI
Borres de charge auxiliaire	OUI - nominale pour 30 A	OUI - nominale pour 30 A
Modes de charge auxiliaire	Toujours activé, lampadaire, mode définir par l'utilisateur (Par défaut : Toujours déactivé)	Toujours activé, lampadaire, mode définir par l'utilisateur (Par défaut : Toujours déactivé)
Mise à la terre	Type négatif commun, (taille M6)	Type négatif commun, (taille M6)
Taille maximale des fils de la borne	6 AWG	6 AWG
Plage de température de fonctionnement	De -4 à 131°F (de -20 à 55°C)	De -4 à 131°F (de -20 à 55°C)
Plage de température de rangement	De -13 à 176°F (de -25 à 80°C)	De -13 à 176°F (de -25 à 80°C)
Protection contre les infiltrations	IP32	IP32
Certificat	UL 1741, CSA 22.2 No.107.1, FCC section 15	UL 1741, CSA 22.2 No.107.1, FCC section 15
Dimension du produit (L x H x D)	6,50 x 7,74 x 2,64 po (165 x 197 x 67 mm)	8,46 x 10,33 x 3,83 po (215 x 263 x 97 mm)
Poids net (lb/kg)	2,87 lb / 1,3 kg	5,96 lb / 2,7 kg

Furrion Ltd. (Furrion) est une filiale en propriété exclusive de Lippert Components, Inc. (Lippert)

Centre d'innovation et institut de technologie Furrion

22244 Innovation Drive, Elkhart, IN 46514-5514, États-Unis - Toll free/Numéro gratuit/Línea Telefónica gratuita: 1-800-789-3341 - Email/Courriel/Correo electrónico: [e-mail]

©2007-2022 Furrion Ltd. Furrion® et le logo Furrion sont des marques commerciales utilisées sous licence par Furrion Ltd. et déposées aux États-Unis et dans d'autres pays.

Pour des informations sur les brevets : www.Lippert.com/patents

FURRION. COM

Pour des informations sur les brevets : www.lippert.com/patents

Les contenus de ce manuel sont protégés par les droits de propriété et d'auteur de Lippert. Lippert interdit la copie ou la diffusion de parties de ce manuel sans l'accord écrit préalable d'un représentant autorisé de Lippert. Toute utilisation non autorisée annule la garantie applicable. Les renseignements contenus dans ce manuel peuvent être modifiés sans préavis et à la seule discrétion de Lippert. Les éditions révisées peuvent être téléchargées gratuitement à l'adresse suivante: lippert.com.

Veuillez recycler tous les matériaux obsolètes.

Les renseignements contenus dans le présent manuel peuvent seulement être distribués sous forme de document complet, à moins de recevoir l'approbation explicite de Lippert Components pour distribuer des parties séparées. Tous les renseignements contenus dans le présent manuel peuvent être modifiés sans préavis. Les éditions révisées pourront être téléchargées gratuitement sur le site lci1.com. Ces renseignements sont considérés comme étant factuels jusqu'à ce qu'une version révisée les rende désuets.

Veuillez recycler tous les matériaux obsolètes.

• Communiqueur avec Lippert si vous avez des questions ou des préoccupations.
• Communiqueur avec Lippert Components si vous avez des questions ou des préoccupations.

Tél : 432-LIPPERT (432-547-7378) | Site Web : lippert.com | Courriel : [e-mail]
