KCE-250BT - Autoradio Bluetooth ALPINE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur Bluetooth pour autoradio
Compatibilités	Compatible avec la plupart des autoradios Alpine et autres marques avec entrée RCA
Alimentation électrique	Alimentation par l'autoradio via connexion RCA
Dimensions approximatives	Non spécifiées
Poids	Non spécifié
Type de connexion	Bluetooth 4.0
Portée Bluetooth	Environ 10 mètres
Fonctions principales	Streaming audio sans fil, contrôle des appels, compatibilité avec les smartphones
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Sécurité	Utiliser uniquement avec des appareils compatibles, ne pas exposer à l'humidité
Informations générales	Facile à installer, améliore l'expérience audio en voiture

FOIRE AUX QUESTIONS - KCE-250BT ALPINE

Comment connecter mon ALPINE KCE-250BT à mon smartphone?

Pour connecter votre ALPINE KCE-250BT à votre smartphone, activez le Bluetooth sur votre téléphone, puis mettez le KCE-250BT en mode de couplage. Recherchez le dispositif dans les paramètres Bluetooth de votre smartphone et sélectionnez-le pour établir la connexion.

Que faire si la connexion Bluetooth ne fonctionne pas?

Si la connexion Bluetooth ne fonctionne pas, essayez de redémarrer votre smartphone et le KCE-250BT. Assurez-vous également que le Bluetooth est activé sur les deux appareils et qu'ils sont à portée l'un de l'autre.

Comment réinitialiser le KCE-250BT?

Pour réinitialiser le KCE-250BT, débranchez-le de l'alimentation, puis maintenez le bouton de réinitialisation enfoncé pendant environ 10 secondes. Rebranchez-le ensuite pour le redémarrer.

Puis-je utiliser le KCE-250BT avec plusieurs appareils?

Oui, le KCE-250BT peut être apparié avec plusieurs appareils, mais il ne peut être connecté qu'à un seul appareil à la fois. Vous devrez déconnecter l'appareil actuellement connecté avant de vous connecter à un autre.

Comment régler le volume sur le KCE-250BT?

Pour régler le volume sur le KCE-250BT, utilisez les commandes de volume de votre autoradio ou de votre smartphone. Le volume du KCE-250BT dépend de la source audio à laquelle il est connecté.

Le KCE-250BT est-il compatible avec tous les smartphones?

Le KCE-250BT est généralement compatible avec la plupart des smartphones équipés de Bluetooth. Cependant, certaines fonctionnalités peuvent varier selon le modèle de votre téléphone.

Que faire si le son est de mauvaise qualité?

Si le son est de mauvaise qualité, vérifiez la qualité de la connexion Bluetooth, rapprochez les appareils si nécessaire, et assurez-vous que les fichiers audio que vous écoutez ne sont pas de mauvaise qualité.

Comment mettre à jour le firmware du KCE-250BT?

Pour mettre à jour le firmware du KCE-250BT, consultez le site web d'Alpine pour télécharger le dernier firmware et suivez les instructions fournies pour l'installation.

MODE D'EMPLOI KCE-250BT ALPINE

Veuillez dire avant d'utiliser cet appareil.

• MANUAL DE OPERACION

Réglages avant utilisation

Avant d'utiliser la fonction mains libres 3

Comment connecter un périphérique compatible BLUETOOTH (jumelage) 3

Réglages BLUETOOTH

Opération de réglage de la fonction BLUETOOTH 4

Réglage du périhérique BLUETOOTH......4

Enregistrement du périhérique BLUETOOTH (unité principale AV uniquement) 5

Suppression d'un périphérique BLUETOOTH de la liste. 5

Affichage du nom du fournisseur de services délégué 5

Réglage du mode de recherche 5

Réponse automatique aux appels 5

Sélection de l'enceinte du haut-parleur de sortie... 5

Réglage du volume de l'entrée micro. 6

Affichage de la version du microcode 6

Mise à jour du microcode 6

Commande du téléphone mains libres

Répondre à un appel 7

Pour raccrocher le téléphone 7

Réglage du volume pendant un appel téléphonique actif 7

Fonction de rappel 8

Commutation audio. 8

Liste des appels 8

Rappel d'un numéro à partir de l'historique des appels passés 8

Appel d'un numéro à partir de l'histoire des appels reçus 8

Appel d'un numéro à partir de l'histoire des appels manqués 8

Appel d'un numéro du répertoire téléphonique (Phone Book) 9

Appel d'un numéro via l'écran du clavier numérique (unité principale AV uniquement) 9

Fonction de numérotation vocale 9

Appel d'un numéro depuis une unité principale CD/station multimédia numérique. 9

Installation

Montage à l'aide de bandes Velcro 10

Installation du microphone 10

Connexions

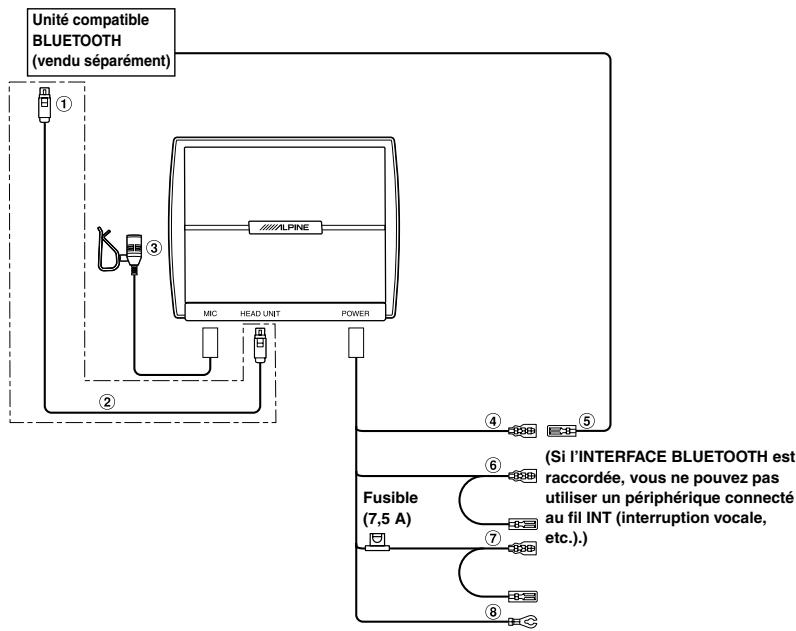

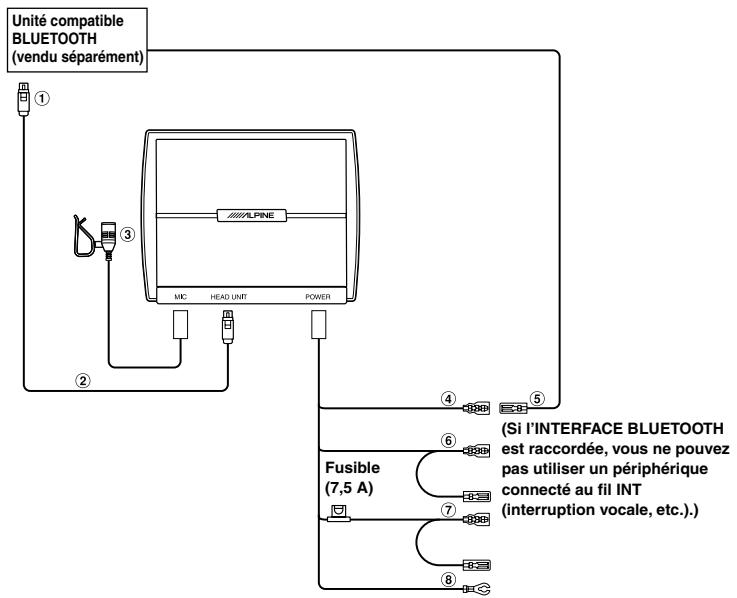

Raccordement de la BLUETOOTH INTERFACE à un appareil Alpine compatible 11

Spécifications 13

• Certains éléments de réglage, fonctions, etc., peuvent être modifiés ou supprimés sans préavis selon l'unité Alpine compatible BLUETOOTH connectée.
• La source BT Audio n'est pas disponible avec le modèle KCE-250BT.

Avertissement

Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entraîner de graves blessures, voir même la mort.

NE PAS Desassembler ni modifier l'appareil.

Il y a risque d'accident, d'incendie ou de choc électrique.

GARDER Les PETITS objects COMME les PILES hors de PORTEE des enfants.

L'ingestion de tels objets peut entraîner de graves blessures. En cas d'ingestion, consulter immédiatement un médecin.

A utiliser uniquement sur des voitures a MASSE negative de 12 VOLTS.

(Vérifiez auprès de votre concessionnaire si vous n'en êtes pas certain.) Il y a risque d'incendie, etc.

Avant toute connection, debrancher le cable de la BORNE negative de la batterie.

Il y a risque de choc électrique ou de blessure par courts-circuits.

NE PAS Denuder les CABLES electriques.

Ne jamais enlever la gaine isolante pour alimenter un autre appareil. Il y a risque de dépassement de la capacité de courant et, partant, d'incendie ou de choc électrique.

NE PAS Endommager de conduites ni de CABLES LORS du FORAGE des TROUS.

Lors du forage des trous dans le châssis en vue de l'installation, veiller à ne pas entrer en contact, endommager ni obstruer de conduites, de tuyaux à carburant ou de fils électriques. Le non-respect de cette précaution peut entraîner un incendie.

NE PAS Utiliser des ECROUS ni des boulons du circuit de freinage ou de direction pour les connxions de MASSE.

Les boulons et les écrous utilisés pour les circuits de freinage et de direction (ou de tout autre système de sécurité) ou les réservoirs ne peuvent JAMAIS être utilisés pour l'installation ou la liaison à la masse. L'utilisation de ces organes peut désactiver le système de contrôle du véhicule et causer un incendie, etc.

NE PAS Coincer les CABLES avec des objects voisins.

Positionner les cables conformément au manuel de manière à éviter toute obstruction en cours de conduite. Les cables qui obstruent ou dépassent à des endroits tels que le volant, le levier de changement de vitesses, la pédale de frein, etc., peuvent s'avérer extrêmement dangereux.

Utiliser cet appareil pour des applications mobiles de 12 v.

Toute utilisation autre que l'application désignée comporte un risque d'incendie, d'électrocution ou de blessure.

Effectuer correctement les connxions.

Il y a risque de blessures ou de dommages à l'appareil.

Attention

Ce symbole désigne des instructions importantes. Le non-respect de ces instructions peut entraîner des blessures ou des dommages matériels.

Utiliser les accessoiresc specifies et les installer correctement.

Utiliser uniquement les accessoires spécifiques. L'utilisation d'autres composants que les composants spécifiques peut causer des dommages internes à cet appareil ou son installation risque de ne pas être effectuée correctement. Les pièces utilisées risquent de se desserrer et de provoquer des dommages ou une défaillance de l'appareil.

NE PAS Installer a des endroits tres humides ou poussiereux.

Eviter d'installer l'appareil à des endroits soumis à une forte humidité ou à de la poussière en excès. La pénétration d'humidité ou de poussière à l'intérieur de cet appareil risque de provoquer une défaillance.

FAIRE installer le cablage et l'appareil par des experts.

Le câblage et l'installation de cet appareil requièrent des compétences techniques et de l'expérience. Pour garantir la sécurité, faire procéder à l'installation de cet appareil par le distributeur qui vous l'a vendu.

FAIRE Cheminer le cablage de manière a NE PAS le coincer CONTRE une ARETE metallique.

Faire cheminer les câbles à l'écart des pièces mobiles (comme les rails d'un siège) et des arêtes acérées ou pointues. Cela évitera ainsi de coincer et d'endommager les câbles. Si un câble passé dans un orifice métallique, utiliser un passage-cloison en caoutchouc pour éviter que la gaine isolante du câble ne soit endommagée par le rebord métallique de l'orifice.

Bluetooth est une technologie sans fil qui permet à un appareil mobile et à un ordinateur de communiquer entre eux sur de courtes distances. Elle permet d'établir des communications mains libres et de transmettre des données entre des appareils compatibles Bluetooth. La transmission Bluetooth est disponible dans le spectre non autorisé de 2,4 GHz si la distance entre les appareils n'excède pas 10 mètres. Pour en savoir plus, rendez-vous sur le site de Bluetooth (http://www. bluetooth. com/).

• Selon la version BLUETOOTH, il est possible qu'un périphérique compatible BLUETOOTH ne puisse pas communiquer avec cet adaptateur. Le bon fonctionnement de cet adaptateur avec tous les dispositifs BLUETOOTH compatibles n'est pas garanti. Pour plus d'informations sur l'utilisation du périphérique compatible BT, consultez votre revendeur ALPINE ou le site Web d'ALPINE.
• Selon l'environnement d'utilisation, il est possible que la connexion sans fil soit instable.
• Lorsque vous réalisez un appel ou lorsque vous effectuez des réglages, mettez toujours votre véhicule à l'arrêt.
• Pour plus de détails sur la commande à partir du périphérique connecté (sélection, validation, annulation), reportez-vous au mode d'emploi de ce périphérique.
• Selon le périphérique compatible BLUETOOTH connecté, les fonctions peuvent différer. Reportez-vous également au mode d'emploi du périphérique connecté.

Avant d'utiliser la fonction mains libres

Avant d'utiliser la fonction mains libres, vous devez effectuer les réglages suivants.

1 Veillez à régler « INT MUTE » (dans la fonction configuration de l'unité principale CD ou le récepteur multimédia) sur OFF. - Pour activer le passage du son par l'appareil compatible BLUETOOTH, assurez-vous que INT MUTE est réglé sur OFF (initialement, l'appareil est réglé sur OFF). 2 Réglez « BLUETOOTH IN » (BT IN) sur Adapter (ADPT) ou HFP*. (Reportez-vous également au mode d'emploi des périphériques connectés.) 3 Coupez le contact (ACC OFF), puis remettez le véhicule en marche (ACC ON). - Avant d'utiliser un téléphone mains libres, celui-ci doit être jumelé avec l'adaptateur. Reportez-vous à la section « REGlAGES BLUETOOTH » (pages 4-6). - Si le réglage « BLUETOOTH IN » (BT IN) est réglé sur OFF à un moment quelconque, la communication avec l'adaptateur est annulée. Pour reprendre la communication : répétez les étapes 1 à 3 ci-dessus.

• Selon l'unité principale, le réglage « BLUETOOTH IN (BT IN) » peut varier.

Reportez-vous aux types d'unité principale suivants :

Type 1 <adapter> s'affiche comme sélection

Adapter (ADPT) :

cette option permet à l'unité principale de reconnaître la connexion avec cet adaptateur (la fonction mains libres est disponible et la source BT Audio peut être affichée, mais pas utilisée).

Off : cette option ne permet pas à l'unité principale de reconnaître la connexion avec cet adaptateur.

Type 2

HFP: cette option permet à l'unité principale de reconnaître la connexion avec cet adaptateur (la fonction mains libres est disponible, mais la source BT Audio n'est pas affichée).

HFP+Audio(AUDIO)

BT Audio n'est pas disponible avec l'adaptateur, donc ne sélectionnez pas cette option.

Off : cette option ne permet pas à l'unité principale de reconnaître la connexion avec cet adaptateur.

Comment connecter un périphérique compatible bluetooth (jumelage)

Reportez-vous au mode d'emploi de votre périphérique compatible BLUETOOTH pour plus d'informations sur son fonctionnement.

1 Effectuez une connexion BLUETOOTH à partir d'un périphérique compatible BLUETOOTH. 2 Le code PIN (« 0000 ») s'affiche sur l'unité connectée. - Le code PIN est le suivant : « 0000 » 3 Saisissez le code PIN (« 0000 ») dans un périphérique compatible BLUETOOTH. 4 Si l'appareil connecté est couplé avec succès à un périphérique compatible BLUETOOTH, le nom du périphérique couplé s'affiche sur l'appareil, puis l'appareil revient en mode normal. - Si un périphérique compatible BLUETOOTH est couplé avec succès, le couplage sera effectué automatiquement la prochaine fois que vous démarrez le véhicule. Si le couplage automatique échoue, répétez les étapes susmentionnées. - Réglez « Réglement du mode de recherche » (page 5) sur ON pour permettre au KCE-250BT d'être reconnu par un téléphone portable. Pour l'opération de saisie du code d'un téléphone portable, reportez-vous au mode d'emploi du téléphone portable. Vous pouvez également rechercher le téléphone portable directement à partir d'une unité principale AV. Reportez-vous à la section « Enregistrement du périphérique BLUETOOTH (unité principale AV uniquement) » (page 5).

Réglages BLUETOOTH

• Les explications de ce mode d'emploi dérivent principalement des opérations suivantes à partir de l'unité principale AV.

Opération de réglage de la fonction bluetooth

Les étapes 1 à 5 décrites ci-dessous sont communes à toutes les fonctions BLUETOOTH. Pour obtenir plus d'informations, reportez-vous à chaque fonction.

• Lorsqu'un appel est passé ou reçu sur le périphérique BLUETOOTH, l'opération BLUETOOTH Setup est impossible.
• Reportez-vous au mode d'emploi de l'unité principale CD, de l'unité principale AV ou de la station multimédia numérique, puis règlez « BLUETOOTH IN » (BT IN) sur Adapter (ADPT) ou HFP, avant d'exécuter l'opération BLUETOOTH SETUP.

1 Appuyez sur la touche [SETUP] ou [J] de l'écran de la source principale. L'écran de sélection SETUP s'affiche. 2 Appuyez sur la barre de titre de Source Setup. L'écran SOURCE SETUP s'affiche. 3 Appuyez sur la barre de titre de BLUETOOTH Setup. La configuration de BLUETOOTH s'affiche. 4 Appuyez sur [ ], [ ] ou la barre de titre correspondant à l'option de votre choix pour modifier son réglage. Désignation des réglages : Paired Devices / Device Search / Clear Device / Service Provider / Visible Mode / Auto Answer / Speaker Select / MIC Input / Firmware Version / Firmware Update 5 Appuyez sur la touche [RETURN] ou [?] pour revenir à l'écran précédent.

Commande depuis une unité principale cd/station multimédia numérique :

1. Appuyez sur SETUP pendant au moins 2 secondes. 2. Tournez le Bouton rotatif ou le Bouton double action pour sélectionner les éléments de réglage de votre choix, puis appuyez sur ENT.

Désignation des réglages: PAIR DEVICE ↔ VISIBLE MODE ↔ AUTO ANSWER ↔ CLEAR DEVICE ↔ SERVICE NAME ↔ MIC INPUT ↔ SPEAKER SELECT ↔ FW VERSION ↔ FW UPDATE

• Selon l'appareil connecté, il est possible que certaines désignations du réglage ne s'affichent pas. 3 Tournez le Bouton rotatif ou le Bouton double action pour modifier les réglages et appuyez sur ENT. 4 Appuyez sur ESC (ou SETUP) ou pendant au moins 2 secondes. Le mode SETUP est annulé.

Réglage du périphérique bluetooth

Sélectionnez l'un des 5 périhériques compatibles BLUETOOTH que vous avez enregistrés précédemment.

Appuyez sur le périphérique compatible bluetooth que vous souhaitez utiliser (ou dont vous souhaitez modifier la connexion) dans la liste des périphériques coupés.

• Si la connexion est correctement modifiée, l'indication « Connected/(Device name) » s'affiche pendant 2 secondes et l'écran de configuration apparait à nouveau.
• Si vous saississez un code incorrect ou si la communication échoue, l'indication « Failed » s'affiche.
• Lorsqu'un téléphone portable est coupé avec l'unité, 1 000 numéros de téléphone maximum sont enregistrés automatiquement dans le réseau téléphonique (PHONE BOOK). En outre, lors de la reconnexion du téléphone portable, de nouvelles informations sur le téléphone portable sont automatiquement mises à jour.
• Selon le téléphone portable raccordé, il est possible que le répertoire (PHONE BOOK) ne soit pas automatiquement obtenu. Si le réseau téléphonique n'est pas automatiquement accessible, il peut être transféré manuellement vers l'adaptateur en vous reportant au Manuel du contrôle du téléphone portable.
• Si vous souhaitez connecter un autre périphérique compatible BLUETOOTH, déconnectez le périphérique compatible BLUETOOTH actuellement connecté, puis connectez celui de votre choix.
• Le numéro d'enregistrement 5 est annulé lorsque vous tournez la clé de contact de ACC à OFF. Si les 5 positions ont déjà été enregistrées, il est impossible d'enregistrer un sixième périphérique. Pour enregistrer un périphérique supplémentaire, vous devez annuler l'un des périphériques enregistrés sous les positions 1 à 5.

Commande depuis une unité principale cd/station multimédia numérique :

Tournez le Bouton rotatif ou le Bouton double action pour sélectionner un périphérique compatible BLUETOOTH que vous souhaitez utiliser (vous souhaitez changer de connexion), puis appuyez sur ENT (entrée).

Enregistrement du périphérique bluetooth (unité principale AV uniquement)

Lorsqu'un périphérique compatible BLUETOOTH est recherché ou enregistré, il apparait dans la liste des périphériques BLUETOOTH.

Désignation du réglage : Device Search

1 Lorsque vous sélectionnez Device Search, l'indication « Now Searching » s'affiche et la recherche commence. 2 Appuyez sur le nom du périphérique à coupler dans la liste Device Search. 3 Si l'adaptateur est correctement couplé à un périphérique compatible BLUETOOTH, le nom du périphérique et le nombre enregistré (1 à 5) s'affichent, et l'appareil revient en mode normal.

• Lorsque vous enregistrez un téléphone portable pour la première fois : Saisissez votre code lorsque l'écran du clavier numérique s'affiche, puis saisissez-le une nouvelle fois dans le périphérique compatible BLUETOOTH pour effectuer le couplage. Une fois le couplage terminé, l'appareil se connecte automatiquement au périphérique compatible BLUETOOTH.
• Si vous saisissez un code incorrect ou si la communication échoue, l'indication « Failed » s'affiche. Le code que vous saisissez sur une unité principale AV ne doit pas dépasser 4 chiffres. Si le code du périphérique compatible BLUETOOTH comporte plus de 4 chiffres, réinitialisez-le et effectuez à nouveau ce réglage. Lorsqu'un périphérique est déjà relié et que vous sélectionnez un autre périphérique dans la liste Device Search pour le raccorder, le raccordement échoue et le périphérique sélectionné n'est pas ajouté à la liste Pair Devices.

Suppression d'un périphérique bluetooth de la liste

Vous pouvez supprimer l'histoire d'un périphérique compatible BLUETOOTH précédemment connecté.

Désignation du réglage : Clear Device

1 Appuyez sur le périphérique compatible BLUETOOTH que vous souhaitez supprimer de la liste de suppression de périphérique. Un message s'affiche. 2 Appuyez sur [Yes] si vous souhaitez supprimer le périphérique. - Appuyez sur [No] pour annuler la suppression. - Le numéro d'enregistrement 5 est annulé lorsque vous tournez la clé de contact de ACC à OFF.

Commande depuis une unité principale cd/station multimédia numérique :

Tournez le Bouton rotatif ou le Bouton double action pour sélectionner le périphérique compatible BLUETOOTH à effacer, puis appuyez sur ENT (entrée).

Désignation du réglage : service provider

Le nom du fournisseur de services téléphoniques du périphérique compatible BLUETOOTH s'affiche. Si aucun périphérique compatible BLUETOOTH n'est connecté, l'indication « ID UNSENT » s'affiche.

• Selon le type de caractère, il est possible que certains noms d'opérateurs téléphoniques ne s'affichent pas.

Réglage du mode de recherche

Vous pouvez indiquer si vous souhaitez que le périphérique compatible BLUETOOTH reconnaisse ou pas le KCE-250BT. Généralement, cette fonction est régée sur ON.

Désignation du réglage: visible mode

ON: Le périphérique compatible BLUETOOTH reconnaît le KCE-250BT. OFF: Le périphérique compatible BLUETOOTH ne reconnaît pas le KCE-250BT.

Réponse automatique aux appels

Quand vous recevez un appel, vous pouvez désirer y répondre automatiquement.

ON: Lorsque vous recevez un appel, il est pris automatiquement après 5 secondes. OFF: Lors de la réception d'un appel, celui-ci n'est pas pris automatiquement. Si un message s'affiche et si vous appuyez sur [ ] lors de la réception d'un appel, vous pouvez prendre l'appel (lorsqu'une unité principale CD/station multimédia numérique est connectée, appuyez sur ou pour prendre un appel).

• Si le paramètre d'appel reçu sur le téléphone portable est activé, l'appel est pris automatiquement même si ce paramètre est défini sur OFF.

Sélection de l'enceinte du haut-parleur de sortie

Sélectionnez l'enceinte du véhicule qui émettra le son du périphérique compatible BLUETOOTH.

Désignation du réglage : speaker select

All: Le son est émis par toutes les enceintes du véhicule. F-L: Le son est émis par l'enceinte avant gauche uniquement. F-R: Le son est émis par l'enceinte avant droite uniquement. F-LR: Le son est émis par les enceintes avant gauche et avant droite.

• Il est impossible d'effectuer ce réglage pendant un appel. Effectuez ce réglage avant de passer un appel. Lors du raccordement d'un processeur audio IMPRINT (PXA-H100) ou d'un processeur audio exter (PXA-H701, etc.), le réglage par défaut All est sélectionné et ne peut pas être modifié.

Réglage du volume de l'entrée micro

Vous pouvez augmenter ou diminuer le niveau de volume de l'entrée microphone.

Désignation du réglage: mic input

Appuyez sur [] ou [] pour sélectionner le niveau de volume de votre choix (0~7) (lorsqu'une unité principale CD/station multimédia numérique est connectée, tournez le Bouton rotatif ou le Bouton double action pour sélectionner le niveau de volume).

• Le réglage ne peut être ajusté que lorsque le dispositif BLUETOOTH compatible est connecté.
• Le réglage ne peut pas être modifié pendant un appel téléphonique. Modifiez le réglage avant de passer un appel.

Affichage de la version du microcode

La version actuelle du microcode s'affiche.

• Si la version du microprogramme BLUETOOTH est supérieure à 255, les informations sur la version risquent de ne pas s'afficher correctement. Pour plus de détails, reportez-vous à la page d'accueil du site Web d'Alpine.

Mise à jour du microcode

Ce réglage permet d'activer la fonction de mise à jour du firmware BLUETOOTH.

Utilisateurs européens :

Une mise à jour du firmware BLUETOOTH (à des fins de compatibilité téléphonique) sera mise à la disposition des clients pour les produits Alpine mentionnés dans (!). Pour plus d'informations sur la mise à jour de leur firmware BLUETOOTH, veuillez consulter le site Web Alpine de votre pays ou désissée pays dans la page d'accueil du site Alpine Europe (http://www.alpine-europe.com). Pour les produits NON mentionnés dans (!), veuillez contacter leur distributeur de produits Alpine ou l'assistance Alpine de votre pays.

: Exemples d'appareils pouvant être mis à jour : IVA-D511R/RB, iXA-W404R, iDA-X313/311/311R/305S/305/303/301/301RR, CDE-W203Ri, CDE-112Ri/111R/111RM/102Ri/101R/101RM

Une mise à jour du firmware BLUETOOTH (à des fins de compatibilité téléphonique) sera mise à la disposition des clients pour les produits Alpine mentionnés dans (2). Pour plus d'informations sur la mise à jour de votre firmware Alpine, veuillez consulter le site Web Alpine America (http://www.alpine-usa.com). Pour les produits NON mentionnés dans (2), veuillez contacter votre distributeur de produits Alpine ou l'assistance Alpine de votre pays.

*2: Exemples d'appareils pouvant être mis à jour : INA-W900, IVA-NAV-10, iXA-W404, iDA-X305S/305/303, CDA-118M/117/105, CDE-102

Une mise à jour du firmware BLUETOOTH (à des fins de compatibilité téléphonique) sera mise à la disposition des clients pour les produits Alpine mentionnés dans (3). Pour plus d'informations sur la mise à jour de votre firmware Alpine, veuillez consulter le site Web Alpine Asia (http://www.alpine-asia.com). Pour les produits NON mentionnés dans (3), veuillez contacter tout distributeur de produits Alpine ou l'assistance Alpine de votre pays.

*3: Exemples d'appareils pouvant être mis à jour : IVA-D511E, iXIA-W404E, iDA-X305S/305/303, CDA-117E/105E, CDE-W203E, CDE-102E/101E/101EM

Commande du téléphone mains libres

Les appels avec la fonction mains libres sont possibles lors de l'utilisation d'un téléphone portable compatible HSP (profil d'oreille) et HFP (profil mains libres) avec une unité principale CD, une unité principale AV ou une station multimédia numérique BLUETOOTH ALPINE.

• Évitez les appels en mode mains libres quand le trafic est dense ou lorsque vous circulez dans des rues étroites.
• Fermez les fenêtres pendant les appels pour réduire le bruit de fond.
• Si les deux interlocuteurs utilisent des mains libres, ou si l'appel se déroule dans un endroit bruyant, il est normal que vous éprouviez des difficultés à entendre la voix de votre correspondant.
• La voix peut manquer de naturel. Cela dépend de l'état de la ligne téléphonique et des appareils mobiles utilisés.
• Quand vous utilisez un micro, parlez en vous plaçant le plus possible face au micro afin que la qualité du son soit optimale.
• Certaines fonctions du téléphone portable dépendent des capacités du réseau de votre fournisseur de services. En outre, il est possible que votre fournisseur de services n’active pas certaines fonctions ou que le réseau ne permette pas d’activer ces fonctions. Pour obtenir plus amples informations sur les fonctions et les capacités de leur réseau, contactez leur fournisseur de services. Toutes les fonctions, fonctionnalités et autres spécifications, ainsi que les informations contenues dans ce mode d’emploi sont basées sur les dernières informations disponibles lors de l'impression. Alpine se réserve le droit de modifier les informations ou les spécifications sans préavis ou obligation.
• Les explications de ce mode d'emploi dérivent principalement des opérations suivantes à partir de l'unité principale AV.

Répondre à un appel

Les appelants sont annoncés par la tonalité correspondante et un message s'affiche à l'écran (Nom de l'appelant/PHONE No.).

Appuyez sur []

L'appel commence.

• Indicateur V_till (puissance du signal):
• Pendant l'appoint, cet indicateur affiche la puissance du signal du téléphone portable. Si vous n'êtes pas en mode d'appoint, l'appareil ne parvient pas à dire la puissance du signal du téléphone portable avec exactitude. Dans ce cas, l'indicateur affiche la puissance du signal du dernier appel. Lorsque « Réponse automatique aux appels » (page 5) est régulé sur ON, vous pouvez recevoir les appels automatiquement.
• Pendant l'appel, le son de la source active sur l'appareil est coupé. Une fois l'appel terminé, la lecture reprend.

Unité principale CD/Station multimédia numérique :

Appuyez sur ou

Pour raccrocher le téléphone

Appuyez sur [ ]

L'appel est terminé.

Unité principale CD/Station multimédia numérique :

Appuyez sur ou

Réglage du volume pendant un appel téléphonique actif

Pendant l'appel, vous pouvez régler le volume. Le niveau de volume régé est enregistré.

Appuyez sur / ou tournez le Bouton rotatif pour régler le volume.

Unité principale CD/Station multimédia numérique :

Tournez le bouton rotatif ou le bouton double action pour régler le volume.

• Il est possible que vous deviez augmenter le niveau de volume de votre source audio habituelle. Toutefois, si vous augmentez trop le volume, une rétroaction risque de se produire. Si vous notez une rétroaction due au volume, baissez le volume jusqu'à ce que cette rétroaction soit complètement éliminée. Pour réduire la rétroaction due à un niveau de volume élevé, vous pouvez également placer le microphone à l'écart des haut-parleurs principaux du véhicule (par exemple, sur le rétroviseur).

Fonction de rappel

Vous pouvez rappeler la personne que vous avez appelée précédemment.

Une fois l'appel terminé, appuyez sur la touche [♀] ^*1 de l'écran dans les 5 secondes.

Le numéro de téléphone est rappelé.

Unité principale CD/Station multimédia numérique : appuyez sur ou .

Commutation audio

En cours d'appel, cette fonction vous permet de transférer le son entre le téléphone mobile et les haut-parleurs de la voiture.

Pendant l'appel, appuyez sur [←]*² pour faire basculer le son de l'appel de l'appareil vers le téléphone portable.

^*2 Unité principale CD/Station multimédia numérique : maintenez enfoncée la touche ENT (entrée) pendant au moins 2 secondes. - Selon le téléphone portable et l'appareil connecté, il est possible que cette opération soit impossible.

Liste des appels

L'histoire des appels mémorise les informations relatives aux derniers appels composés/reçus/manqués. Il existe plusieurs façons d'effectuer des appels selon la « liste des appels ». Les étapes 1 à 4 suivantes sont communes aux différentes façons d'effectuer ces appels. Pour plus de détails, reportez-vous à chaque catégorie de réalisation d'appels.

1 Appuyez sur SOURCE/

L'écran de sélection de la SOURCE s'affiche.

2 Appuyez sur [Phone] ou [ ]

L'écran de menu du téléphone s'affiche.

3 Appuyez sur la barre de titre correspondant à l'option de votre choix pour passer l'appel.

Désignation des réglages : Dialed Calls / Received Calls / Missed Calls / PhoneBook / Dial Input / Voice Dial

• L'adaptateur met à jour automatiquement les informations de l'histoire des appeals chaque fois que vous connectez le téléphone portable ou recevez/passez un appel. À ce stade, si vous sélectionnez l'un des modes sortants, l'indication « Now Updating » s'affiche.
• La liste peut prendre quelques minutes à s'afficher. Il est par ailleurs possible qu'elle ne soit pas mise à jour directement après la connexion. Appuyez sur la touche [F] pour revenir à l'écran précédent.

Appuyez sur [Exit] pour revenir à l'écran de la source principale affiché avant le début de la procédure de configuration.

• Si vous passez un appel directement à partir du téléphone portable couplé, le numéro de téléphone ne s'affiche pas et vous ne pouvez pas rappeler le même numéro à partir de cet appareil.

Rappel d'un numéro à partir de l'historique des appels passés

Les numéros de téléphone que vous avez appelés précédemment sont mémorisés dans l'historique des appels passés. Vous pouvez rappeler un numéro en effectuant une recherche dans l'historique des appels passés.

Désignation du réglage : Appels Passés

Appuyez sur [Call] en regard du nom de la personne ou du numéro de téléphone que vous souhaitez appeler figurant dans la liste des appels passés.

L'appel est lancé.

Appel d'un numéro à partir de l'histoire des appels reçus

Les numéros de téléphone des appels reçus sont mémorisés dans l'histoire des appels reçus. Vous pouvez rappeler ces numéros en effectuant une recherche dans cette liste.

Désignation du réglage : Received Calls

Appuyez sur [Call] en regard du nom de la personne ou du nombre de téléphone que vous souhaitez appeler figurant dans la liste des appels reçus.

L'appel est lancé.

Appel d'un numéro à partir de l'histoire des appels manqués

Les numéros de téléphone des appels manqués sont mémorisés dans l'histoire des appels manqués. Vous pouvez rappeler ces numéros en effectuant une recherche dans cette liste.

Désignation du réglage : Appels Manqués

Appuyez sur [Call] en regard du nom de la personne ou du nombre de téléphone que vous souhaitez appeler figurant dans la liste des appels manqués.

L'appel est lancé.

Appel d'un numéro du réseau téléphonique (phone book)

Vous peuvent télécharger jusqu'à 1000 numéros de votre téléphone portable dans l'appareil compatible BLUETOOTH. Composez un numéro en sélectionnant une personne dans le répertoire téléphonique.

Désignation du réglage : phone book

L'appel est lancé.

• Si plusieurs numéros de téléphone sont attribués à un même nom dans le répertoire téléphonique, appuyez sur la touche [Call] en regard du numéro de votre choix après avoir appuyé sur le nom pour appeler ce numéro. Appuyez directement sur la touche [Call] en regard du nom; le numéro par défaut correspondant au nom est appelé. Tous les téléphones portables ne prennent pas en charge cette fonction.
• Les nombres du répertoire téléphonique sont classés par ordre alphabétique. Vous pouvez sauter certaines lettres de l'alphabet dans la liste. Par exemple, appuyez sur ALPHABET [▶] pour vous déplacer vers les noms commençant par la lettre B lorsque vous vous trouvez sur la lettre A (disponible uniquement pour les caractères alphabétiques anglais).
• Si vous ne parvenez pas à obtenir un nom via le répertoire téléphonique, seul le numéro de téléphone (Numéro par défaut) s'affiche. S'il est impossible d'obtenir le nom et le numéro, l'indication « ID UNSENT » s'affiche.
• Si vous ajoutez ou supprimez des éléments dans l'histoire des appeals ou le répertoire téléphonique du téléphone portable pendant la connexion de cet appareil, il est possible que la liste affichée sur ce dernier ne soit pas mise à jour. Le cas échéant, vous ne pourrez pas passer vos appeals correctement.

Appel d'un numéro via l'écran du clavier numérique (unité principale AV uniquement)

Vous pouvez passer un appel en composant le numéro de téléphone directement sur l'écran du clavier numérique de l'unité principale AV.

L'écran du clavier numérique s'affiche. composez le numéro de téléphone en appuyant sur les touches du clavier, puis appuyez sur [call].

L'appel est lancé.

• À propos du clavier numérique [ [ × ] ]: permet de quitter l'écran de saisie du clavier numérique. [ [Delete All] ]: permet de supprimer tous les numéros saisis. [ [←] ]: permet de supprimer le dernier numéro.

Fonction de numérotation vocale

Vous pouvez composer le numéro de téléphone à l'aide de la fonction de numérotation vocale.

2 Appuyez sur [yes] pour activer le mode de numérotation vocale.

Le mode de numérotation vocale est activé et l'indication « Speak » s'affiche.

• Appuyez sur la touche [No] pour revenir à l'écran du menu du téléphone.

3 Prononcez le numéro de téléphone* ou le nom* que vous souhaitez appeler dans le microphone.

• Le numéro et le nom dépendent des informations de numérotation vocale enregistrées dans le téléphone portable.
• Si la numérotation vocale échoue, l'appareil revient au mode normal au bout de 30 secondes.
• La numérotation vocale est disponible uniquement lorsque vous connectez un téléphone portable compatible avec cette fonction. Si le téléphone portable n'est pas compatible avec cette fonction, l'indication « Failed » s'affiche pendant 2 secondes.
• Les performances de la fonction de numérotation vocale dépendent de la capacité de détection du téléphone portable et de l'emplacement d'installation du microphone. Remarque lors de l'installation du microphone.
• La numérotation vocale dépend des fonctionnalités du téléphone portable. Pour plus d'informations, consultez le mode d'emploi du téléphone portable.

Unité principale cd/station multimédia numérique :

1. Appuyez sur ou et maintenez-la enfoncée pendant au moins deux secondes. Le mode vocal est activé et « SPEAK » s'affiche. 2. Dites le numéro de téléphone, le nom que vous souhaitez appeler à haute voix dans le micro.

Appel d'un numéro depuis une unité principale cd/station multimédia numérique

1 Appuyez sur [PHONE]. 2 Tournez le Bouton rotatif ou le Bouton double action pour sélectionner les réglages de votre besoin (DIALED / RECEIVED / MISSED / PHONE BOOK), puis appuyez sur ENT (entrée). La liste s'affiche. 3 Tournez le Bouton rotatif ou le Bouton double action pour sélectionner le numéro de téléphone que vous souhaitez appeler, puis appuyez sur ENT (entrée). L'appel est lancé.

Câble d'alimentation

x1 x1

Câble d'interface bluetooth

x1 x1

Appliques de montage du microphone

x2 x1

Montage à l'aide de bandes velcro

Pour des raisons de sécurité, suivez les directives suivantes pour choisir l'emplacement de montage.

• Ne montez pas l'adaptateur sous vos pieds. Ne marchez pas sur l'adaptateur et n'exercez pas une pression excessive sur celui-ci.
• Avant de monter l'adaptateur, prévoyez suffisamment de place au-dessus de l'appareil afin d'éviter les eventuels dysfonctions des données d'émission du bruit.
• Selon l'emplacement de montage de l'adaptateur, du bruit peut survenir lors de l'utilisation d'un périphérique compatible BLUETOOTH. Cela risque de provoquer des interférences pouvant être à l'origine d'erreurs dans les données BLUETOOTH en cours d'envoi ou de réception. Dans ce cas, le périphérique BLUETOOTh risque d'avoir des difficultés à coupler ou à fonctionner normalement. Le cas échéant, installez l'adaptateur dans un autre endroit.

Fixez un côté de la bande velcro au boîtier.

Retirez l'enveloppe de protection de l'autre côté de la bande Velcro. Poussez légèrement l'adaptateur dans l'emplacement d'installation.

Installation du microphone

Pour plus de sécurité, installez le microphone en respectant les consignes suivantes :

• Dans un endroit stable et sûr.
• Dans un endroit qui n'empêche pas la bonne conduite du véhicule.
• Installez le microphone de façon à ce que la voix du conducteur puisse être correctement enregistrée.

L'installation du microphone doit être réalisée de façon à ce que la voix du conducteur puisse être correctement enregistrée. Le conducteur ne devrait pas avoir à se tourner vers le microphone pour que sa voix soit audible, car il pourrait se distraire et provoquer un accident.

Installez le microphone à l'aide de la bande Velcro ou de l'applique (fournies).

Raccordement de la BLUETOOTH INTERFACE à un appareil alpine compatible

Avant d'utiliser l'unité, veillez à désactiver les options « INT MUTE » et « AUX+ » (dans la fonction configuration de l'unité principale connectée*).

• L'unité principale inclut une unité principale CD, une unité principale AV et un récepteur multimédia.
• Lorsque le KCE-250BT est raccordé à INT MUTE selon l'unité principale.
• Selon l'unité principale, il est probable qu’il soit impossible d’effectuer le réglage AUX+.
• Pour plus de détails, reportez-vous au mode d'emploi de l'unité principale.

Exemple d'appareil compatible bluetooth :

SERIESNA-W900, IVA-NAV-10, IVA-D511, series IXA-W404, series iDA-X313/311/305/303/301, series CDA-118M/117/105, series CDE-W203/112Ri/111/102/101

• Pour en savoir plus sur les appareils compatibles BLUETOOTH autres que ceux qui ont été mentionnés, veuillez contacter votre revendeur Alpine officiel local ou visiter la page d'accueil du site Web d'Alpine.

① Vers le connecteur Full Speed / connecteur de l'INTERFACE BLUETOOTH ② Câble de l'INTERFACE BLUETOOTH (fourni) ③ Microphone (fourni) ④ Fil de sortie d'interruption audio (Rose/Noir)

Veillez à effectuer le raccordement uniquement lorsque l'appareil est hors tension, car un dysfonctionnement risquerait de se produire.

Fil d'entrée d'interruption audio (Rose/Noir) Cable ACC (allumage) (Rouge)

Vers le fil d'alimentation ACC.

⑦ Fil de la batterie (Jaune) Connectez ce fil à une borne continuellement alimentée (à la borne positive (+) de la batterie). ⑧ Fil de terre (Noir) Raccordez ce fil à une piece métallique du chassin à l'aide d'une vis.

Unité compatible bluetooth :

• Les unités principales CDE-9872 et CDE-9872L achetées aux États-Unis ne sont pas compatibles BLUETOOTH.

① Vers le connecteur iPod Direct Cable d'interconnexion (KWE-460E) (vendu séparation) ③ Microphone (fourni) ④ Fil de sortie d'interruption audio (Rose/Noir) Veillez à effectuer le raccordement uniquement lorsque l'appareil est hors tension, car un dysfonctionnement risquerait de se produire.

⑤ Fil d'entrée d'interruption audio (Rose/Noir) ⑥ Cable ACC (allumage) (Rouge)

Vers le fil d'alimentation ACC.

⑦ Fil de la batterie (Jaune) Connectez ce fil à une bonne continuellement alimentée (à la bonne positive (+) de la batterie). ⑧ Fil de terre (Noir) Raccordez ce fil à une pièce métallique du châssis à l'aide d'une vis.

Section bluetooth

Puissance de sortie +4 dBm Max. (Power class 2)

Profil HFP (Profil mains libres)

HSP (Profil casque téléphonique)

Puissance requise 13,5 V CC

(10-16V permis)

Poids 96g

Largeur 95 mm (3-3/4")

Hauteur 25 mm (1")

Profondeur 77 mm (3")
