LEDMD561000TS93CWH - Éclairage SYLVANIA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ampoule LED
Caractéristiques techniques principales	LED, 10W, équivalent à une ampoule incandescente de 60W
Alimentation électrique	220-240V AC
Dimensions approximatives	Dimensions standard de l'ampoule E27
Poids	Environ 100g
Compatibilités	Douille E27
Tension	220-240V
Puissance	10W
Fonctions principales	Éclairage LED, faible consommation d'énergie, longue durée de vie
Entretien et nettoyage	Essuyer avec un chiffon doux et sec, éviter les produits abrasifs
Pièces détachées et réparabilité	Non réparable, produit à usage unique
Sécurité	Ne pas utiliser dans des environnements humides, respecter les normes électriques
Informations générales utiles	Durée de vie estimée de 15 000 heures, éclairage instantané

FOIRE AUX QUESTIONS - LEDMD561000TS93CWH SYLVANIA

Comment installer la lampe SYLVANIA LEDMD561000TS93CWH ?

Pour installer la lampe, éteignez d'abord l'alimentation électrique. Retirez l'ancienne ampoule et vissez la SYLVANIA LEDMD561000TS93CWH dans le support en veillant à ce qu'elle soit bien fixée. Rétablissez ensuite l'alimentation.

La lampe ne s'allume pas, que faire ?

Vérifiez d'abord si l'alimentation électrique est bien rétablie. Assurez-vous que la lampe est correctement vissée dans le support. Si elle ne s'allume toujours pas, essayez avec une autre lampe pour vérifier si le problème vient de l'ampoule ou du circuit.

Quelle est la durée de vie de la lampe SYLVANIA LEDMD561000TS93CWH ?

La durée de vie moyenne de la lampe SYLVANIA LEDMD561000TS93CWH est d'environ 25 000 heures, en fonction des conditions d'utilisation.

Puis-je utiliser la lampe à l'extérieur ?

Non, la SYLVANIA LEDMD561000TS93CWH est conçue uniquement pour une utilisation en intérieur. Son utilisation à l'extérieur peut entraîner des dommages et annuler la garantie.

La lampe émet-elle une chaleur excessive ?

La lampe SYLVANIA LEDMD561000TS93CWH est conçue pour être économe en énergie et ne devrait pas émettre de chaleur excessive. Si elle devient trop chaude au toucher, débranchez-la et contactez le service client.

Quelles sont les dimensions de la lampe ?

La lampe SYLVANIA LEDMD561000TS93CWH mesure environ 12,7 cm de hauteur et 6,35 cm de diamètre.

Puis-je utiliser un variateur avec cette lampe ?

La SYLVANIA LEDMD561000TS93CWH n'est pas compatible avec les variateurs. L'utilisation d'un variateur peut endommager la lampe.

Comment nettoyer la lampe ?

Éteignez la lampe et laissez-la refroidir avant de la nettoyer. Utilisez un chiffon doux et sec pour essuyer l'extérieur de la lampe. Évitez les produits chimiques abrasifs qui pourraient endommager la surface.

MODE D'EMPLOI LEDMD561000TS93CWH SYLVANIA

Unique Identifier: 63871

Installation

1. Turn Off Power.

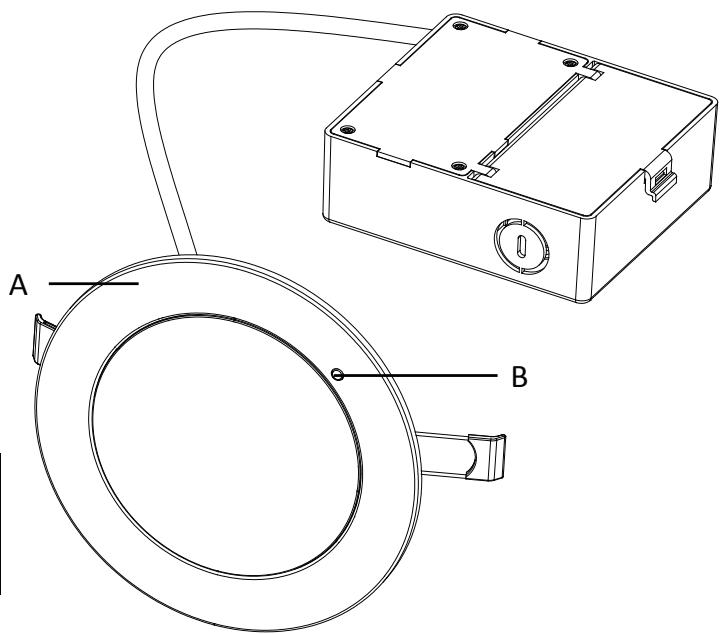

Pièce	Description	Qté
A	Boîtier du luminaire	1
B	Bouton poussoir à sélection TCP	1

A B

Pour la couverture de la garantie, veuillez vous inscrire à www.ledvanceUS.com.

▲ AVERTISSEMENT

Veuillez lire attentivement toutes les directives d'installation avant de tenter l'installation.

• Avant de débuter l'installation, couper l'alimentation au niveau du boîtier de disjoncteurs (ou du boîtier de fusibles principal) en retirant le fusible (ou en désactivant le disjoncteur)
• Attention de ne pas endommager ou de couper l'isolation du câble (revêtement) lors de l'installation de l'appareil. Ne pas laisser les câbles entrer en contact avec une surface présentant un rebord tranchant. Vous risqueriez d'endommager ou de couper l'isolation des câbles, ce qui pourrait provoquer des blessures graves, voire mortelles, par électrocution
• Toutes les connexions électriques doivent être conformes aux codes et ordonnances locaux ou au code national de l'électricité (NEC). Consulter le service municipal de la construction pour en connaître davantage sur les codes locaux, les permis et/ou les inspections
• Risque d'incendie - la plupart des habitations construites avant 1985 sont équipées d'un câble d'alimentation calibré pour 140° F/60°C. Consulter un électricien qualifié avant l'installation.
• Ne pas connecter pas ce luminaire à un système électrique qui ne permet pas la mise à la terre de l'équipement. Ne jamais utiliser un luminaire dans un système à deux fils qui n'est pas relié à la terre. Si vous n'êtes pas certain que votre système d'éclairage dispose d'une mise à la terre, ne pas tenter d'installer ce luminaire. Consulter un électricien qualifié et agréé pour obtenir des informations sur les méthodes de mise à la terre requises par le code de l'électricité de votre région
• Si un gradateur est utilisé avec ce luminaire, consulter un professionnel pour déterminer le type et la puissance électrique requis

Préparation :

Avant de commencer l'assemblage, l'installation ou l'utilisation du produit, assurez-vous que toutes les pièces sont incluses. Comparer les pièces avec la liste du contenu de l'emballage et le diagramme de la page précédente. Si une pièce est manquante ou endommagée, ne pas tenter d'assembler, d'installer ou de faire fonctionner le produit. Contacter le service à la clientèle pour obtenir des pièces de rechange.

OUTILS REQUIS (non fournis)

Tournevis pour écrou à fente

Lunette de sécurité

Ruban électrique

Échelle

EMBALLAGE

AA

BB

CC

DD

Pièce	Description	Qté
AA	Gabarit de découpe	1
BB	Capuchons de connexion	2
CC	Boîtier d'alimentation	1
DD	Vis	2

ÉNONCÉ DE LA FCC

Cet appareil est conforme à la partie 15 des règles FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable. Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, rien ne garantit que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et en allumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes :

—Réorientez ou déplacez l'antenne de réception.

—Augmentez la séparation entre l'équipement et le récepteur.

—Connectez l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.

—Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

Déclaration de la FCC sur l'exposition aux radiations :

Cet équipement est conforme aux limites d'exposition aux rayonnements de la FCC établies pour un environnement non contrôlé. Afin d'éviter la possibilité de dépasser les limites d'exposition aux fréquences radio de la FCC, la proximité humaine de l'antenne ne doit pas être inférieure à 20 cm (8 pouces) pendant le fonctionnement normal.

Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser l'équipement.

NMB-005 (B)

Déclaration de conformité à la FCC du fournisseur :

Information de conformité 47 CFR § 2.1077

Tiers responsable : LEDVANCE LLC

1100 Tyrone Pike Versailles, KY 40383,

USA 1-800-544-4828

Identifiant unique : 63871

Installation

1. Couper l'alimentation.

Avant de commencer l'installation, vous assurer que l'alimentation électrique est coupée au niveau du disjoncteur. Retirer l'ampoule désuète si nécessaire et enlever la garniture.

2. Découper un trou dans le plafond

Découper un trou de 6,3 pouces dans le plafond, aussi rond que possible, à l'aide du gabarit (AA) inclus et d'une scie-cloche pour éclairage encastré (non incluse).

Ceiling

NOTE : avant de découper, vous assurer que l'espace au-dessus du luminaire prévu est d'au moins 3 pouces et que le trou n'empiète pas sur les solives, la tuyauterie, les câbles ou d'autres éléments de l'édifice.

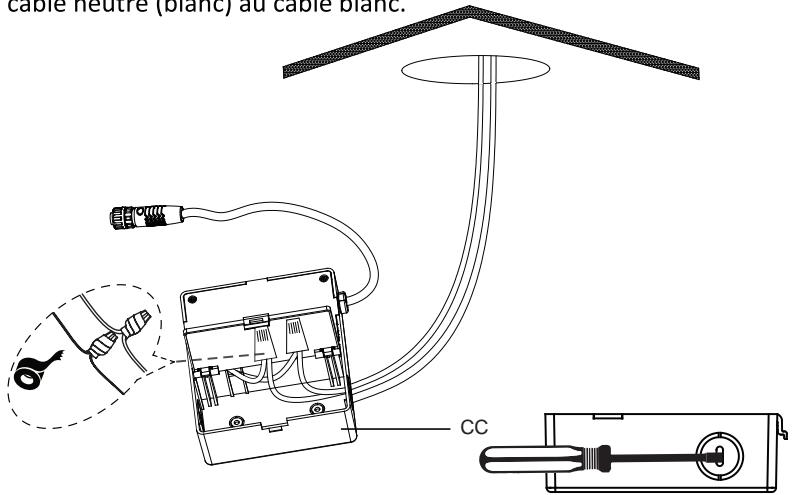

3. Effectuer les raccordements électriques

Ouvrir le couvercle du boîtier d'alimentation (CC). Effectuer tous les raccordements à l'intérieur du boîtier d'alimentation (CC) à l'aide des connecteurs de câbles (BB) inclus. Connecter le câble d'alimentation 120V (noir) au câble noir. Connecter le câble neutre (blanc) au câble blanc.

cable neutre (blanc) au cable blanc. CC

NOTE: retirer délicatement l'ouverture à l'aide d'un tournevis à fente ou d'un poinçon.

NOTE : pour faciliter l'installation, séparer le boîtier d'alimentation (CC) et l'encastré en séparant les connecteurs raccordés.

4. Brancher le connecteur attaché

Rebrancher le connecteur attaché avant de rétablir le courant au niveau du panneau de disjonction. Pour garantir une connexion adéquate, les flèches des adaptateurs de câble doivent être orientées l'une vers l'autre. Visser l'attache pour sécuriser la connexion.

5. Installation du luminaire

Maintenir les attaches à ressort contre le boîtier du luminaire (A) et les introduire délicatement dans le plafond jusqu'à ce qu'elles s'enclenchent. Le boîtier de la luminaire (A) doit être affleurant avec le plafond.

6. Rétablir l'alimentation

Rétablir l'alimentation au niveau du disjoncteur ou remplacer le fusible.

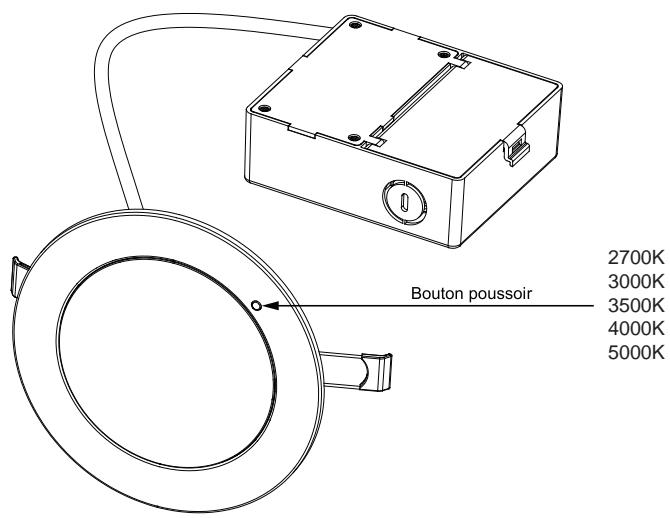

Directives d'exploitation :

Bouton poussoir 2700K 3000K 3500K 4000K 5000K

Connector les lampes ensemble

• Une fois l'installation complétée, rétablir l'alimentation
  • Le produit clignotera lentement pendant environ 30 secondes et se jumellera automatiquement

Remarque : si le produit n'entre pas en mode jumelage, il suffit d'allumer/éteindre trois fois l'interrupteur mural du groupe de produits que vous désirez jumeler.

Changement de température de couleur :

• Choisir la température de couleur désirée en appuyant sur le bouton-poussoir d'une des unités
• Toutes les unités suivront automatiquement et se régleront à la même couleur de température

Ajouter des produits à un groupe :

- Pour ajouter une unité à un groupe, appuyer et maintenir le bouton de TCP pendant 3 secondes sur l'unité que vous désirez ajouter au groupe puis appuyer sur le bouton-poussoir de TCP d'une des unités du groupe

Dissocier les luminaires d'une télécommande ou d'un groupe:

À l'aide d'un interrupteur mural :

• Allumer/éteindre trois fois à une vitesse normale
- Toutes les unités connectées à l'interrupteur mural enverront une impulsion trois fois pour signaler qu'elles sont dissociées

Pour les luminaires individuels :

• Appuyer et maintenir l'interrupteur du luminaire pendant 6 secondes
• Les luminaires enverront une impulsion trois fois pour indiquer qu'ils sont prêts à recevoir la nouvelle commande

Distribution de l'éclairage

DISTRIBUTION DE L'ÉCLAIRAGE

DISTANCE	CENTRE DU FAISCEAU (FC)	DIAMÈTRE DU FAISCEAU
3 PI	41	8.9 PI
5 PI	15	15 PI
8 PI	5.7	24 PI
15 PI	1.6	44 PI
ANGLE DU FAISCEAU =111.9°

SOINS ET ENTRETIEN

Pour nettoyer l'encastré, l'éteindre et l'essuyer avec un chiffon humide et non abrasif.

DÉPANNAGE

1. La lumière ne s'allume pas du tout :

a) Vous assurer que l'interrupteur mural et le disjoncteur sont sous tension.
b) Vous assurer que le câblage est conforme.

1. Le fusible saute ou le circuit se déclenche lorsque la lumière est allumée.

a) Vérifier qu'il n'y a pas de câbles croisés, s'assurer que le câblage est conforme.

Si vous ne parvenez pas à résoudre l'un des problèmes ci-dessus, veuillez consulter un électricien certifié.

GARANTIE LIMITÉE

GARANTIE LIMITÉE DE 5 ANS : LEDVANCE garantit que le produit sera exempt de défaut de fabrication et de main d'œuvre à compter de la date d'achat et pour la période de garantie, si utilisé tel que prescrit. Ne pas se conformer aux avertissements et directives reliés à ce produit annulera la garantie. Cette garantie ne couvre pas les produits ayant eu des accidents, soumis à la négligence, aux abus, à une mauvaise utilisation ou un cas de force majeure. Si le produit présente un défaut d'opération selon la garantie, retourner le produit à l'endroit acheté avec une preuve de la date d'achat et LEDVANCE le remplacera sans frais avec un produit identique ou similaire. LA MAIN-D'ŒUVRE N'EST PAS INCLUSE. LEDVANCE se réserve le droit d'examiner le produit et de décider s'il est défectueux. Pour plus de détails, veuillez contacter 1-800 LIGHTBULB (1-800-544-4828) ; ou par courriel à [e-mail]. LES PRÉSENTES DISPOSITIONS CONSTITUENT LE SEUL ET UNIQUE RECOURS DISPONIBLE. LA RESPONSABILITÉ POUR DOMMAGES ACCESSOIRES OU CONSÉQUENTIELS EST EXPRESSEMENT EXCLUSE. CERTAINES JURISDICTIONS OU CERTAINES PROVINCES NE PERMETTENT PAS L'EXCLUSION DE DOMMAGES ACCESSOIRES OU CONSÉQUENTIELS, DANS CES CAS, LES LIMITATIONS ET EXCLUSIONS MENTIONNÉES CI-DESSUS PEUVENT NE PAS S'APPLIQUER. CETTE GARANTIE VOUS ACCORDE CERTAINS DROITS LÉGAUX ET VOUS POUVEZ BÉNÉFICIER D'AUTRES RECOURS QUI VARIENT D'UN ÉTAT À L'AUTRE OU D'UNE PROVINCE À L'AUTRE. CETTE GARANTIE LIMITEE REMPLACE TOUTE AUTRE GARANTIE EXPRESSE OU IMPLICITE, Y COMPRIS LES GARANTIES IMPLICITES DE QUALITE MARCHANDE OU DE CONFORMITE A UNE FIN PARTICULIERE. SI LA LÉGISLATION D'UNE PROVINCE LES GARANTIES TACITES NE PEUVENT ÊTRE VALABLEMENT EXCLUES OU REJETÉES, LA DURÉE EST LIMITÉE À LA PÉRIODE DE GARANTIE SPÉCIFIÉE.
