Intitulé	Valeur / Description
Type de produit	VHF marine
Caractéristiques techniques principales	Émetteur-récepteur VHF, 6W de puissance, technologie numérique
Alimentation électrique	12V DC
Dimensions approximatives	160 x 80 x 150 mm
Poids	1,2 kg
Compatibilités	Compatible avec les systèmes AIS et NMEA 2000
Type de batterie	Non applicable (fonctionne sur alimentation externe)
Tension	12V
Puissance	6W
Fonctions principales	Appels d'urgence, communication maritime, fonction de réception AIS
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Conforme aux normes de sécurité maritime, étanchéité IPX7
Informations générales utiles	Idéal pour les plaisanciers et les professionnels de la mer, garantie de 3 ans

FOIRE AUX QUESTIONS - M510 ICOM

Comment réinitialiser mon ICOM M510 ?

Pour réinitialiser votre ICOM M510, éteignez l'appareil, puis maintenez enfoncé le bouton 'VOL' tout en le rallumant. Cela réinitialisera les paramètres d'usine.

Pourquoi mon ICOM M510 ne capte-t-il pas les signaux ?

Vérifiez que l'antenne est correctement installée et que la fréquence est correctement réglée. Assurez-vous également que la zone dans laquelle vous vous trouvez ne bloque pas les signaux.

Comment mettre à jour le firmware de mon ICOM M510 ?

Téléchargez la dernière version du firmware depuis le site officiel d'ICOM. Connectez votre appareil à votre ordinateur via USB et utilisez le logiciel fourni pour appliquer la mise à jour.

Que faire si l'écran de mon ICOM M510 est noir ?

Assurez-vous que la batterie est chargée. Si l'écran reste noir, essayez de réinitialiser l'appareil comme indiqué dans la première question. Si le problème persiste, contactez le support technique.

Comment régler le volume sur mon ICOM M510 ?

Utilisez le bouton 'VOL' sur le dessus de l'appareil pour augmenter ou diminuer le volume. Vous pouvez également régler le volume dans le menu des paramètres.

Mon ICOM M510 s'éteint de manière inattendue, que faire ?

Cela peut être dû à une batterie faible. Vérifiez l'état de la batterie et remplacez-la si nécessaire. Si le problème persiste, vérifiez les connexions internes et contactez le support technique.

Comment régler les canaux sur mon ICOM M510 ?

Pour régler les canaux, utilisez le bouton de sélection de canal sur l'appareil ou accédez au menu de programmation pour sélectionner le canal souhaité.

Est-ce que l'ICOM M510 est étanche ?

Oui, l'ICOM M510 est conçu pour être résistant à l'eau selon la norme IPX7. Assurez-vous de bien fermer tous les ports et couvercles pour maintenir cette étanchéité.

Comment effectuer un scan des canaux sur l'ICOM M510 ?

Pour effectuer un scan, maintenez enfoncé le bouton 'SCAN' jusqu'à ce que l'appareil commence à parcourir les canaux. Vous pouvez arrêter le scan en appuyant à nouveau sur le même bouton.

Assistant notice

Informations produit

Marque: ICOM

Modèle: M510

Catégorie: Transceiver marine

Télécharger la notice PDF Imprimer

Téléchargez la notice de votre Transceiver marine au format PDF gratuitement ! Retrouvez votre notice M510 - ICOM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil M510 de la marque ICOM.

MODE D'EMPLOI M510 ICOM

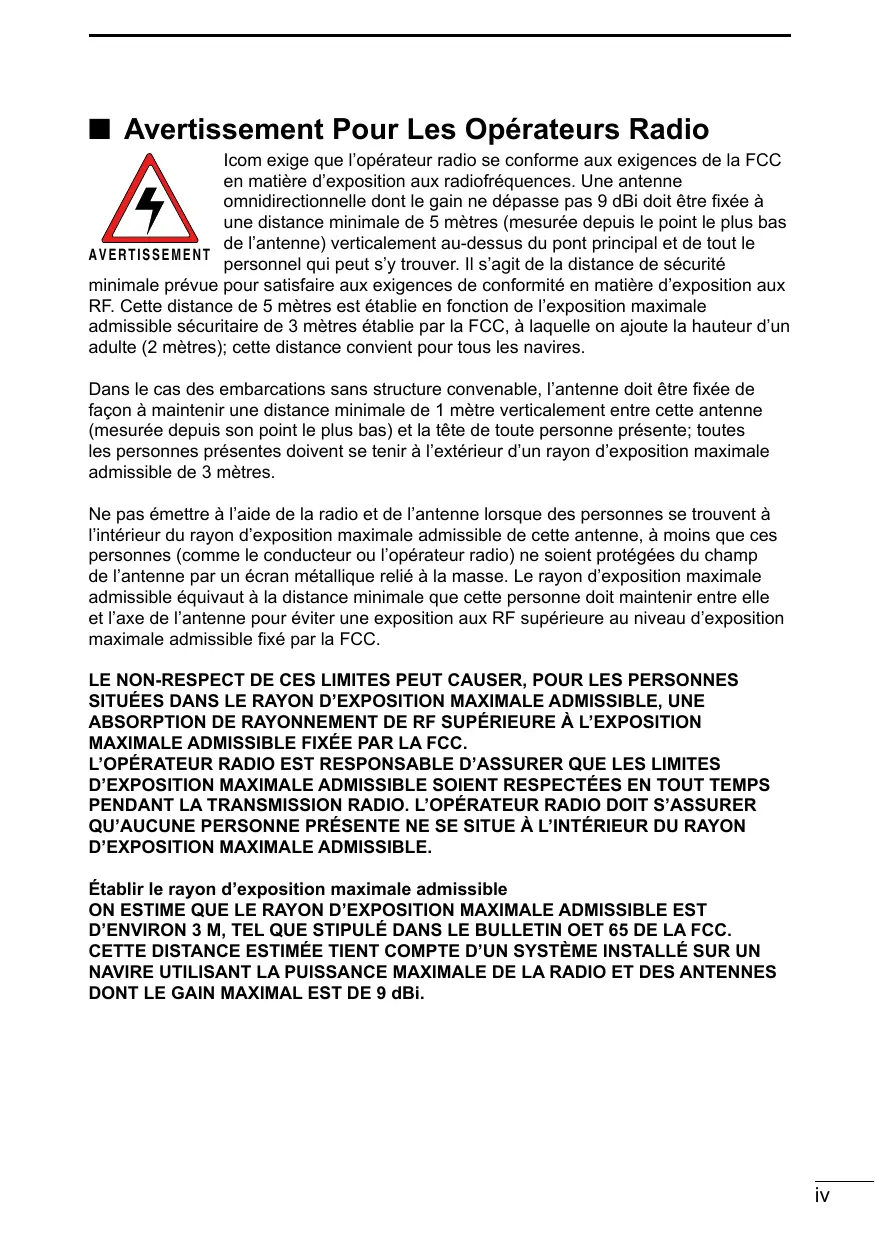

RF. Cette distance de 5 mètres est établie en fonction de l'exposition maximale admissible sécuritaire de 3 mètres établie par la FCC, à laquelle on ajoute la hauteur d'un adulte (2 mètres); cette distance convient pour tous les navires.

AVERTISSEMENT Dans le cas des embarcations sans structure convenable, l'antenne doit être fixée de façon à maintenir une distance minimale de 1 mètre verticalement entre cette antenne

(mesurée depuis son point le plus bas) et la tête de toute personne présente; toutes les personnes présentes doivent se tenir à l'extérieur d'un rayon d'exposition maximale admissible de 3 mètres.

Ne pas émettre à l'aide de la radio et de l'antenne lorsque des personnes se trouvent à l'intérieur du rayon d'exposition maximale admissible de cette antenne, à moins que ces personnes (comme le conducteur ou l'opérateur radio) ne soient protégées du champ de l'antenne par un écran métallique relié à la masse. Le rayon d'exposition maximale admissible équivaut à la distance minimale que cette personne doit maintenir entre elle et l'axe de l'antenne pour éviter une exposition aux RF supérieure au niveau d'exposition maximale admissible fixé par la FCC.

LE NON-RESPECT DE CES LIMITES PEUT CAUSER, POUR LES PERSONNES SITUÉES DANS LE RAYON D'EXPOSITION MAXIMALE ADMISSIBLE, UNE ABSORPTION DE RAYONNEMENT DE RF SUPÉRIEURE À L'EXPOSITION MAXIMALE ADMISSIBLE FIXÉE PAR LA FCC.

L'OPÉRATEUR RADIO EST RESPONSABLE D'ASSURER QUE LES LIMITES D’EXPOSITION MAXIMALE ADMISSIBLE SOIENT RESPECTÉES EN TOUT TEMPS PENDANT LA TRANSMISSION RADIO. L'OPÉRATEUR RADIO DOIT S'ASSURER QU'AUCUNE PERSONNE PRÉSENTE NE SE SITUE À L'INTÉRIEUR DU RAYON D'EXPOSITION MAXIMALE ADMISSIBLE.

Établir le rayon d'exposition maximale admissible

Cet équipement a été testé et reconnu conforme aux limites fixées pour un appareil

numérique de classe B, conformément à la partie 15 de la réglementation FCC.

Ces limites ont été fixées afin d'assurer une protection raisonnable contre les

interférences nocives dans une installation résidentielle. Cet équipement génère,

communications radio. Toutefois, il n'y a aucune garantie que les interférences ne se

produiront pas dans une installation particulière. Si cet équipement crée des interférences

perturbant la réception de la radio ou de la télévision, comme cela peut être déterminé

en éteignant et en allumant l'équipement, l'utilisateur est invité à essayer de corriger

l'interférence en prenant une ou plusieurs des mesures ci-après :

+ Réorienter ou changer de place l'antenne de réception.

+ Éloigner l'équipement et le récepteur.

+ Connecter l'équipement sur une prise sur un autre circuit que celui sur lequel le récepteur est connecté.

+ Faire appel au revendeur ou à un technicien radio/TV expérimenté.

MISE EN GARDE : Tout changement ou modification, non expressément approuvé par

Icom Inc., peut annuler l'autorisation de l'utilisateur à utiliser cet appareil conformément à la réglementation FCC.

MISE EN GARDE : NE PAS utiliser ou placer l'émetteur-récepteur dans des zones où la temperature est inférieure à -20°C

(-4'F) ou supérieure à +60°C (+140°F) ou dans des zones soumises au rayonnement solaire direct, telles le tableau de bord.

MISE EN GARDE : NE PAS utiliser de dissoivants agressifs tels que du

Benzène ou de l'alcool lors du nettoyage, car ils endommageraient les surfaces

de l'émetteur-récepteur. Si l'émetteur- récepteur est poussiéreux ou sale, nettoyez-le avec un tissu doux et sec.

MISE EN GARDE : La face arrière de la

VHF chauffe en cas d'utilisation continue sur une longue durée.

MISE EN GARDE : L'émetteur-récepteur est étanche conformément à la norme

IPX7*. L'étanchéité ne peut plus être garantie après une chute de l'appareil en raison des risques de fissures du boîtier, de dégradation du joint d'étanchéité, etc.

*Les connecteurs sur le panneau arrière ne sont pas étanche IPX7.

REMARQUE: INSTALLER la VHF et le microphone à au moins 1 m du compas de route du navire

NE placez JAMAIS l'appareil dans

un endroit non sécurisé pour éviter toute utilisation par des personnes non autorisées.

Si la face avant est exposée à de l'eau de mer, ASSUREZ-VOUS DE LE NETTOYER ENTIEREMENT AVEC DE L'EAU DOUCE lorsque la protection étanche sur le panneau avant fonctionne. Dans le cas contraire, les touches et le commutateur risquent de ne plus fonctionner en raison de la cristallisation du sel.

(in range):The alarm function is ON when a vessel that has entered into the Friends list is detected in the set range

OFF: The alarm function is OFF.
