MODE D'EMPLOI 32000003 Commercial Electric

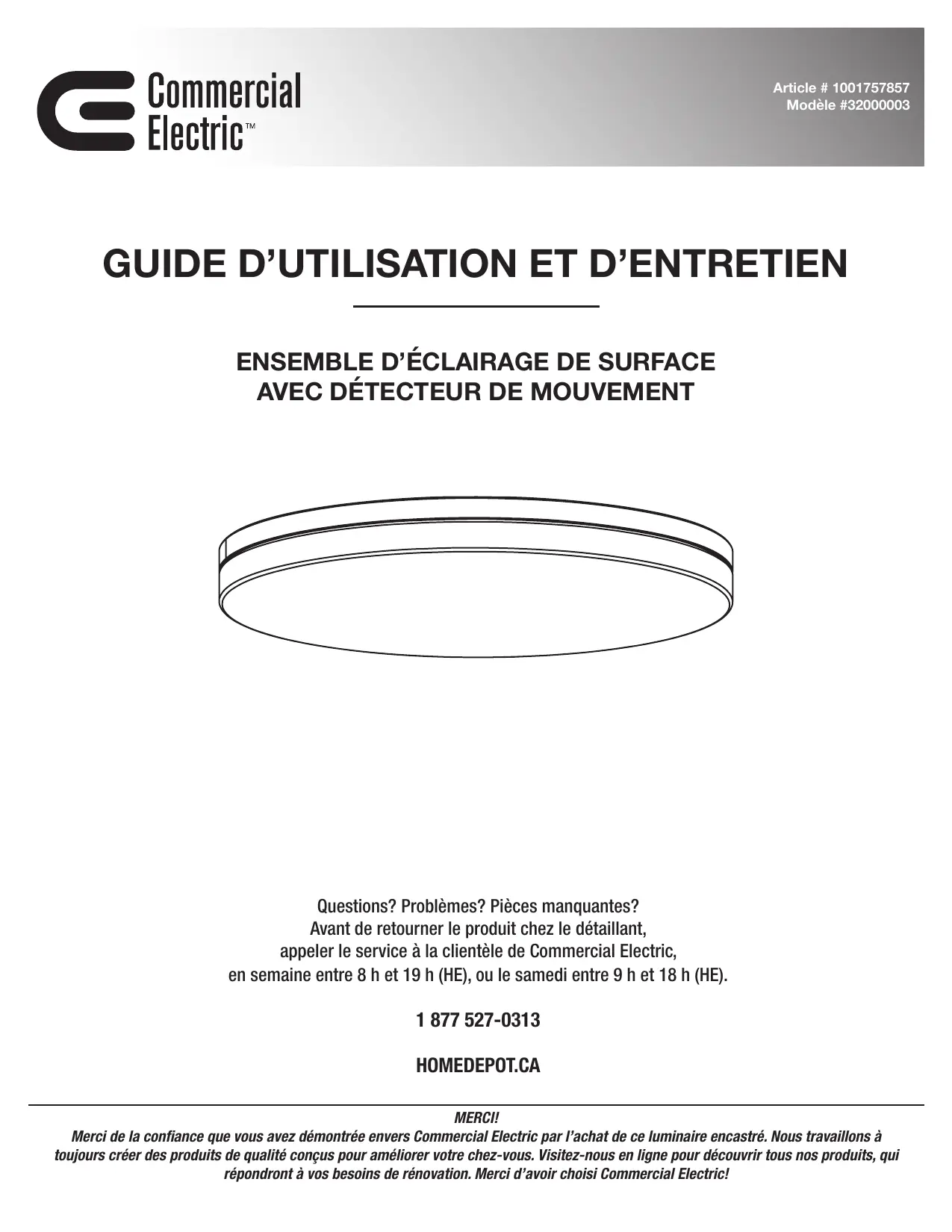

GUIDE D'UTILISATION ET D'ENTRETIEN ENSEMBLE D'ÉCLAIRAGE DE SURFACE AVEC DÉTECTEUR DE MOUVEMENT Questions? Problèmes? Pièces manquantes? Avant de retourner le produit chez le détaillant, appeler le service à la clientèle de Commercial Electric, en semaine entre 8 h et 19 h (HE), ou le samedi entre 9 h et 18 h (HE).

HOMEDEPOT.CA MERCI! Merci de la confiance que vous avez démontrée envers Commercial Electric par l'achat de ce luminaire encastré. Nous travaillons à toujours créer des produits de qualité conçus pour améliorer votre chez-vous. Visitez-nous en ligne pour découvrir tous nos produits, qui répondront à vos besoins de rénovation. Merci d’avoir choisi Commercial Electric!

Table des matières |

Information de sécurité . Garantie. Préparation de

Information de sécuri

Entretien et nettoyage .

CONSIGNES DE SÉCURITÉ IMPORTANTES À CONSERVER. La plupart des accidents de nature électrique sont causés par

limprudence ou par l'ignorance. Lire les directives de base suivantes avant de commencer l'installation.

Utiliser des outils à poignée isolée et des échelles en bois ou en fibre de verre.

Garder des extincteurs à poudre chimique dans la cuisine, le sous-sol et l'atelier.

Ne jamais désactiver les dispositifs de mise à la terre. S'assurer que tous les appareils qui doivent l'être sont bien mis à la terre, tout comme le système électrique.

Au minimum, respecter toutes les exigences du code de l'électricité applicables aux travaux en cours.

Faire en sorte de bien voir ce que l’on fait; les erreurs sont beaucoup plus fréquentes dans un endroit mal éclairé.

Certification d'étanchéité à l’air selon la norme ASTM E283-04.

En cas de doute quant à la sureté d’une réparation ou d’un essai électrique, faire appel à un professionnel.

Ce luminaire est de type IC et peut donc être en contact direct avec l'isolant.

Il est destiné à un usage intérieur ou dans un endroit humide. Ne pas modifier le luminaire. Une modification peut rendre le produit dangereux et annulera la garantie.

Exposition aux radiations: Cet équipement doit être installé et utilisé avec un minimum de 20 cm (8 pouces) de distance entre la source de rayonnement et votre corps.

AVERTISSEMENT : Avant de toucher aux fils, vérifier qu'ils sont hors tension avec un testeur de tension.

A AVERTISSEMENT : Toujours vérifier la tension des deux prises de courant d’un boitier, car chacune pourrait faire partie d’un circuit différent.

A AVERTISSEMENT : Avant de travailler sur un circuit, aller au coffret de branchement et retirer le fusible ou déclencher le disjoncteur approprié. Coller un message sur le coffret de branchement pour avertir les autres de ne pas y toucher pendant les travaux.

AVERTISSEMENT : FAIRE APPEL À UN ÉLECTRICIEN QUALIFIÉ POUR VÉRIFIER LES CÂBLES DU CIRCUIT.

AVERTISSEMENT : L'utilisateur qui modifie ou

altère ce produit sans autorisation expresse de l'autorité compétente pourrait perdre le droit de l’utiliser. Cet appareil est conforme à la partie 15 des règlements de la FCC.

Cet appareil contient un ou des émetteurs/récepteurs exempts de licence qui sont conformes au(x) RSS exempts de licence d'innovation, Science et Développement économique du Canada. Son fonctionnement est sujet aux deux conditions suivantes : 1) ce produit ne doit pas causer de brouillage préjudiciable et 2) ce produit doit accepter

le brouillage reçu, même celui susceptible de nuire à son fonctionnement.

N.B. : Ce produit a été évalué et jugé conforme aux limites fixées pour les appareils numériques de classe B, selon la partie 15 des règlements de la FCC. Ces limites visent à assurer une protection raisonnable contre le brouillage préjudiciable en milieu résidentiel. Ce produit génère, utilise et peut émettre de l'énergie de radiofréquence et, s’il n'est pas installé et utilisé conformément aux instructions, peut nuire aux communications radio. Cependant, rien ne garantit qu'aucun brouillage ne se produira dans une installation donnée. Si le produit nuit aux communications radio ou télévisées — ce qui se vérifie en allumant et en éteignant le produit -, l'utilisateur peut essayer de régler le problème par l’un ou l’autre des moyens suivants :

a Réorienter ou déplacer l'antenne de réception.

a Éloigner le produit du récepteur.

a Brancher le produit sur une prise d’un circuit

distinct de celui sur lequel le récepteur est branché.

a Consulter le détaillant ou un technicien expérimenté en radio et télédiffusion. Partie responsable de la FCC Globe Électrique 2264 East Gth Street San Bernardino, CA 92410 www.globe-electric.com/fr/

GARANTIE LIMITÉE DE CINQ ANS Le fabricant garantit que ce luminaire sera exempt de défauts de matériaux et de fabrication pendant cinq ans à compter de la date d’achat. Si le luminaire s’avère défectueux dans la période de garantie indiquée, l’acheteur doit le retourner au point d'achat et présenter la facture comme preuve d’achat. À sa discrétion, le fabricant réparera ou remplacera le luminaire, ou remboursera le prix d'achat à l'acheteur ou au consommateur initial. La garantie ne couvre pas les ampoules ni les dommages au luminaire découlant d’une mauvaise utilisation, d’un accident, ou d’une manipulation ou d’une installation inadéquates; elle exclut toute responsabilité pour les dommages directs, indirects ou consécutifs. Comme certaines provinces et certains États ne permettent pas les exclusions ou les restrictions d’une garantie tacite, celles mentionnées ci-dessus pourraient ne pas s'appliquer. Cette garantie confère à l’acheteur des droits légaux spécifiques, et celui-ci peut avoir d’autres droits selon l’endroit où il habite.

Pour communiquer avec le service à la clientèle, composer le 1 877 527-0313 ou visiter le www.HomeDepot.ca.

Préparation de l'installation

PLANIFICATION DE L'INSTALLATION Comparer le contenu de l'emballage avec la section « Contenu de l'emballage ». Si des pièces sont manquantes ou endommagées, ne pas installer le produit et communiquer avec le service à la clientèle au 1 877 527-0313.

£ Lunettes de Échelle (: sécurité

Outil à dénuder Crayon | Scie pour plaque . . Gants de plâtre Serre-fil Tournevis IMPORTANT: Retirer le gradateur avant l'installation, s’il y a lieu. Non compatible avec les gradateurs muraux.

13 HOMEDEPOT.CA Pour obtenir de l’aide, composer le 1 877 527-0313.

Angle du faisceau = 130°

a Mettez l'interrupteur en position Arrêt. a Coupez le courant au niveau de l'interrupteur et de la boîte à fusibles ou du disjoncteur.

Retirer la boîte de jonction et les attaches à ressort

a Retirez la boîte de jonction (B) en enlevant la vis (BB). o Retirez les attaches à ressort (CC) en levant le verrou blanc et en faisant glisser les attaches vers l'ouverture centrale de la

a Tournez le diffuseur (AA) dans le sens inverse des aiguilles

Séparer le diffuseur du luminaire

d’une montre pour le retirer du luminaire.

4 Installation des vis de montage

a Installez les vis de montage (E) dans la boîte de jonction en les laissant légèrement desserrées.

15 HOMEDEPOT.CA Pour obtenir de l’aide, composer le 1 877 527-0313.

Installation (suite)

5 Branchement des fils

a À l'aide des bornes de connexion rapide à enfoncer (D), connectez le fil de terre du luminaire (A) au fil de terre du circuit d'alimentation, le fil noir du luminaire (A) au fil noir du circuit d'alimentation et le fil blanc du luminaire (A) au fil blanc du circuit d'alimentation.

6 Réglage de la luminosité

oo Utilisez l'interrupteur TCP à l’intérieur du luminaire (A) pour sélectionner votre température de couleur préférée : 2 700 K, 3 000 K, 3 500 K, 4 000 K, 5 000 K.

oo Utilisez l'interrupteur du détecteur de mouvement pour choisir l'intensité, faible pour les petites pièces, forte pour les grandes.

Fixer le luminaire à la boîte de jonction dans le plafond

a Alignez les orifices du luminaire (A) avec les vis de montage (E) de la boîte de jonction dans le plafond.

a Placez le luminaire (A) sur les vis de montage (E) et tournez dans le sens des aiguilles d’une montre pour bien le fixer à la boîte de jonction. Serrez les vis pour fixer le tout.

Installation (suite)

8 Fixer le diffuseur sur le luminaire

a Soulevez le diffuseur (AA) et alignez la position de verrouillage du diffuseur sur celle du luminaire (A). Tournez le diffuseur dans le sens des aiguilles d'une montre pour le fixer dans le luminaire.

a Rétablissez le courant dans la boîte électrique.

OPTION 2 : INSTALLATION SANS BOÎTE DE JONCTION

a Mettez l'interrupteur en position Arrêt. a Coupez le courant au niveau de l'interrupteur et de la boîte à fusibles ou du disjoncteur.

2 Préparation de l'emplacement LS S d'installation

PT GE See ten RS ROSE Ten,

a Utilisez le gabarit pour marquer l'emplacement d'installation souhaité (si vous n'avez pas déjà un trou existant). Il est recommandé de procéder à l'installation en utilisant la plus petite taille de trou.

a Utilisez une scie à cloison sèche pour découper l'ouverture marquée par le gabarit.

o Marquez vos trous d'ancrage à l’aide du gabarit. a Installez les ancrages (H). a Retirez la plaque de montage (C) du luminaire (A).

17 HOMEDEPOT.CA Pour obtenir de l’aide, composer le 1 877 527-0313.

Installation (suite)

Réglage de la luminosité

Tournez le diffuseur (AA) dans le sens inverse des aiguilles d’une montre pour le retirer du luminaire (A).

Utilisez l'interrupteur TCP à l'intérieur du luminaire (A) pour sélectionner votre température de couleur préférée : 2 700 K, 3 000 K, 3 500 K, 4 000 K, 5 000 K.

Utilisez l'interrupteur du détecteur de mouvement pour choisir l'intensité, faible pour les petites pièces, forte pour les grandes

Replacez le diffuseur (AA) dans le luminaire.

Installation de la plaque de montage

Ajustez les attaches à ressort à la taille de trou souhaitée.

Installez la plaque de montage (C) pour aligner les trous de vis avec les ancrages.

Tournez la plaque de montage dans le sens des aiguilles d’une montre et serrez les vis.

Branchement des fils

Ouvrez le couvercle de la boîte de jonction (B) et retirez l'entrée défonçable.

Insérez le câble d'alimentation électrique dans l’entrée défonçable.

À l'aide des bornes de connexion rapide à enfoncer (D), connectez le fil de terre de la boîte de jonction (B) au fil de terre du circuit d'alimentation, le fil noir de la boîte de jonction (B) au fil noir du circuit d'alimentation et le fil blanc de la boîte de jonction (A) au fil blanc du circuit d'alimentation.

Fixez le fil dans le trou de l'entrée défonçable à l’aide d’un serre-câble (non fourni).

Placez le câblage et les connexions dans la boîte de jonction (B) et fermez le couvercle.

Installation (suite)

6 Fixer le luminaire à la plaque de montage

a En tenant le luminaire assemblé, alignez les attaches de la plaque arrière du luminaire avec les 3 trous de la plaque de montage et tournez dans le sens des aiguilles d’une montre pour le fixer.

o Pour les installations étanches, installez le joint en mousse (G) entre le luminaire (A) et le plafond.

Entretien et nettoyage

a Avant de nettoyer le luminaire, couper l'alimentation principale au panneau de disjoncteurs ou retirer le fusible du coffret. o Nettoyer la surface du luminaire avec un linge propre sec ou légèrement humide (n’utiliser que de l’eau propre, jamais un solvant). n Laisser sécher complètement le luminaire avant de rétablir l'alimentation.
