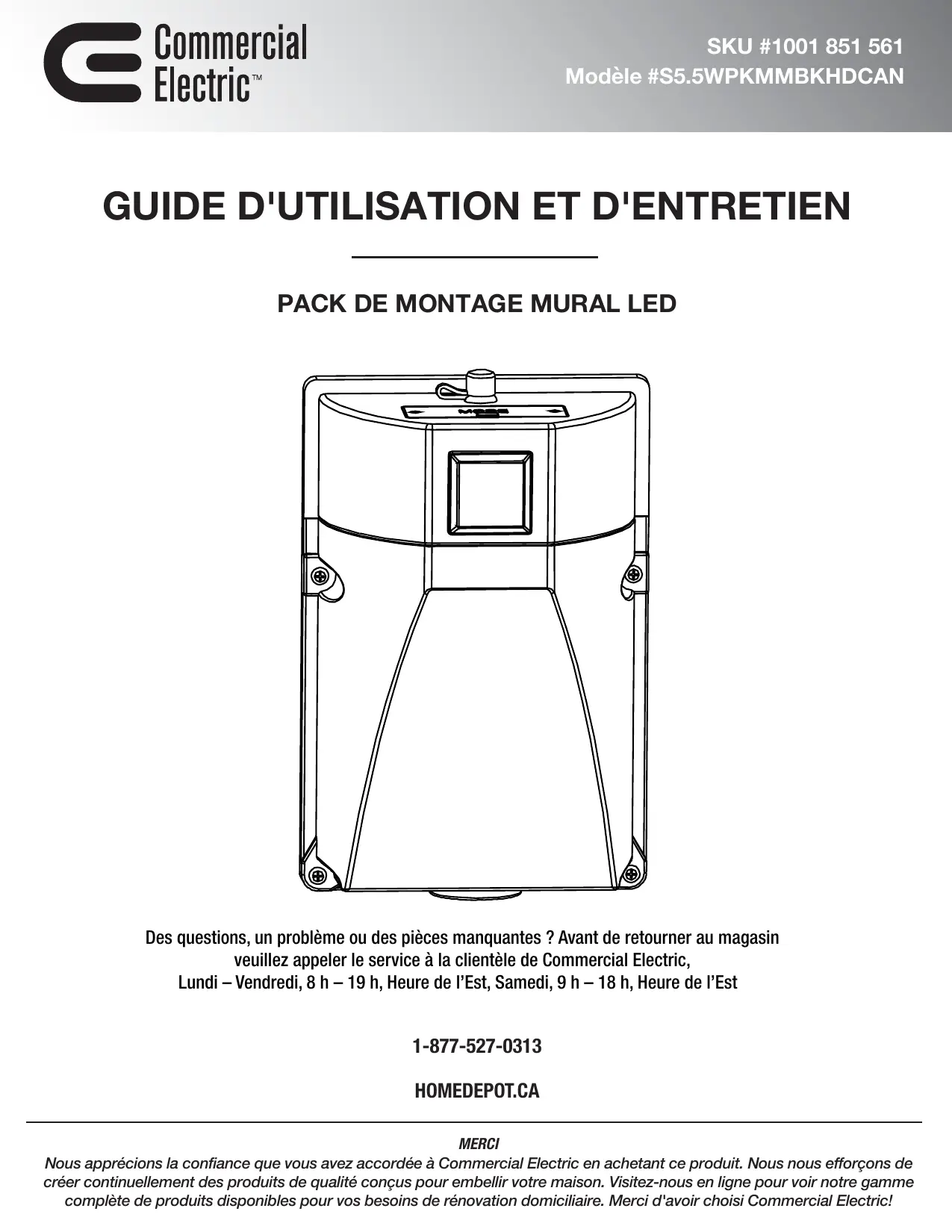

MODE D'EMPLOI S5.5WPKMMBKHDCAN Commercial Electric

Des questions, un problème ou des pièces manquantes ? Avant de retourner au magasin veuillez appeler le service à la clientèle de Commercial Electric, Lundi — Vendredi, 8 h — 19 h, Heure de l'Est, Samedi, 9 h — 18 h, Heure de l'Est

HOMEDEPOT.CA MERCI Nous apprécions la confiance que vous avez accordée à Commercial Electric en achetant ce produit. Nous nous efforçons de créer continuellement des produits de qualité conçus pour embellir votre maison. Visitez-nous en ligne pour voir notre gamme complète de produits disponibles pour vos besoins de rénovation domiciliaire. Merci d'avoir choisi Commercial Electric!

Table des matières 7 Information de sécurité 7 Déclaration FCC . Garantie.

Spécifications du produ it

+ 120 VCA, 60 Hz, 40 watts - Ne pas utiliser avec des gradateurs + Convient aux endroits humides

Pré-assemblage Installation. , Opération. .. Entretien et maintenance. Dépannage

Opération du crépuscule à l'aube :

La lumière s'allumera au crépuscule et restera allumée toute la nuit jusqu'à l'aube. La lumière restera éteinte toute la journée, jusqu'au crépuscule. NOTE : Un couvercle pratique (HH) est fourni et peut être utilisé pour bloquer éteindre la lumière et contourner le capteur. Cela gardera la lumière allumée en continu et le luminaire peut être contrôlé pour allumer/éteindre via l' interrupteur mural ou un photocellule principale.

Information de sécurité |

A LIRE AVANT L'INSTALLATION Suivez toutes les précautions indiquées dans le manuel, en plus des précautions de sécurité normales lors du travail avec des appareils électriques. Suivez toujours les précautions de sécurité de base pour réduire le risque d'incendie, de choc électrique

AVERTISSEMENT : RISQUE DE CHOC : Le courant électrique domestique peut provoquer

un choc douloureux ou des blessures graves s'il n'est pas manipulé correctement. Pour votre

sécurité, n'oubliez jamais de : A. Coupez l'alimentation électrique au niveau du boîtier de fusibles ou de disjoncteurs avant d'installer le luminaire. B. Mettez le luminaire à la terre pour éviter les chocs électriques potentiels et pour garantir un démarrage fiable. C. Vérifiez à nouveau toutes les connexions pour vous assurer qu'elles sont serrées et correctes. D. Portez des chaussures à semelles en caoutchouc et travaillez sur une échelle solide.

3. Ce luminaire est conçu pour être utilisé dans un circuit protégé par un fusible ou un disjoncteur. |l est également conçu pour être installé conformément aux codes électriques locaux. Si vous n'êtes pas sûr de votre câblage, consultez un électricien qualifié ou un inspecteur électrique local et vérifiez votre code électrique local.

4. ATTENTION : RISQUE DE COUPURES : Certaines pièces métalliques du luminaire peuvent présenter des arêtes vives. Pour éviter les coupures et les éraflures, portez des gants lors de la manipulation des pièces.

5. Tenez compte des petites pièces et détruisez les matériaux d'emballage, car ils

peuvent être dangereux pour les enfants.

CONSERVEZ CES INSTRUCTIONS DÉCLARATION FCC Get appareil est conforme à la partie 15 des règles FCC. L'exploitation est soumise aux deux conditions suivantes

{1) Cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable. Remarque : Cet équipement a été testé et déclaré conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, ien ne garantit que des interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en éteignant et rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences en prenant une ou plusieurs des mesures suivantes : Réorienter ou déplacer l'antenne de réception. Augmentez la séparation entre l'équipement et le récepteur. Connectez l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté. Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide. Cet appareil est conforme aux limites d'exposition aux rayonnements établies par la FCC pour un environnement non contrôlé. Cet appareil doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps. Tout changement ou modification non expressément approuvé par le fabricant

pourrait annuler le droit de l'utilisateur à utiliser l'équipement. CAN ICES-005 (B).

ISED STATEMENT Get appareil est conforme aux RSS sans licence d'Industrie Canada Le fonctionnement est soumis aux deux conditions suivantes {1) Cet appareil ne doit pas provoquer d'iterférences ; et

AVERTISSEMENT : Ces produits peuvent représenter un risque d'électrocution ou d'incendie sont mal installés ou fixés de quelque manière que ce soit. Les produits doivent être installés conformément au manuel du propriétaire, aux codes électriques en vigueur et/ou au Code national de l'électrit (NEC) en vigueur. Boîtier électrique correctement mis à la terre. Utilisez uniquement du fil approuvé UL ou IEC pour les connexions d’entrée/sortie.

PRUDENCE : Pour éviter tout risque d'incendie, d'explosion ou de choc électrique, ce produit doit être installé, inspecté et entretenu uniquement par un électricien qualifié, conformé- ment à tous les codes électriques applicables. Assurez-vous que l'alimentation électrique est coupée avant et pendant stallation et la maintenance.

PRUDENCE : Ce produit doit être installé conformément au code d'installation applicable par une personne familière avec la construction et le fonctionnement du produit ainsi que les dangers impliqués.

47 CFR & 2.1077 Conformité Information

Partie responsable :

(2) Cet appareil doit accepter toute interférence, y compris les interférences pouvant entraîner un fonctionnement indésirable de l'appareil.

Ce produit est garanti contre tout défaut de fabrication et de matériaux jusqu'à 5 ans à compter de la date d'achat. Si ce n'est pas le cas, veuillez contacter l'équipe du service à la clientèle au 1-877-527-0313 ou visiter www.HomeDepot.ca.

HOMEDEPOT.CA Veuillez contacter le 1-877-527-0313 pour obtenir de l'aide supplémentaire.

Déclaration de conformité du fournisseur :

ñ NOTE : Matériel non représenté en taille réelle.

DD | Vis de réflecteur 2

GG Connecteurs de fils 3

HH Couvercle du capteur 1

Coupez l'alimentation au niveau de l'interrupteur mural et de la boîte à fusibles ou du disjoncteur.

Retirez la lentille du luminaire (CC) du luminaire mural (AA) en dévissant les quatre vis de la lentille (EE). AA

Insérez les fils de la boîte de jonction et les fils du

luminaire dans la boîte de jonction. Montez le luminaire mural (AA) sur la J-Box à l'aide des deux vis J-Box (FF) à travers les trous de vis défonçables.

Retirez le réflecteur (BB) du support mural (AA) en dévissant les deux vis du réflecteur (DD).

Réassemblez le réflecteur (BB) au support mural (AA) en vissant les deux vis du réflecteur (DD).

4 Utilisez un tournevis et un marteau (non fournis) pour percer les trous de vis sur le luminaire mural (AA) en fonction de la J-box utilisée.

b À l'aide des connecteurs de fils (GG), connectez les 3 fils provenant du luminaire mural (AA) aux fils de la boîte de jonction : noir - tension de ligne, blanc - neutre, jaune-vert ou vert - terre.

(Facultatif) Pour contourner le capteur de poussière jusqu'à l'aube afin de faire fonctionner le luminaire via un interrup- teur mural uniquement, placez simplement le couvercle du capteur de poussière jusqu'à l'aube (HH) sur le capteur.

1 0 Mettez l'appareil sous tension au niveau de l'interrupteur

mural, du disjoncteur ou de la boîte à fusibles.

Une fois le luminaire bien fixé à la J-Box, appliquez du mastic silicone autour de la base du luminaire pour empêcher l'humidité d'atteindre les connexions.

HOMEDEPOT.CA Veuillez contacter le 1-877-527-0313 pour obtenir de l'aide supplémentaire.

Commutateur de lumière

Sélectionnez la luminosité :

1500, 3000 ou 4000 lumens

Commutateur CCT Sélectionnez la température de couleur : 3K (3000K) — Blanc doux

6,5K (6500K) — Lumière du jour Deluxe

Commutateur D2D/MOT D2D - La détection de mouvement est désactivée. La lumière restera éteinte pendant la journée et s'allumera automatiquement au crépuscule. NOTE : Un couvercle de capteur anti-poussière jusqu'à l'aube est fourni pour bloquer la lumière et contourner le capteur. Cela maintiendra la lumière allumée en continu et le luminaire pourra être contrôlé via l'interrupteur mural ou une cellule photoélectrique principale.

MOT - Le capteur de mouvement est activé. La lumière s'allumera pendant 10 minutes lorsqu'un mouvement est détecté. Pendant ce temps, la

/ 1500 a 3000 K _= - D2D — 7 [= - MOT 4000 - 5k- Fe 6.5K- Lumen CCT NE NOTE:

La couverture à 180 degrés du capteur de mouvement est mesurée d'un côté à l'autre. Le capteur détectera le mouvement dans le champ de vision (voir l'image ci-dessous). La portée maximale de détection du capteur de mouvement peut atteindre 35 pieds.

luminosité sera à 100 % et chutera à 30 % du lumen

sélectionné si aucun mouvement n'est détecté.

Il y aura un temps de préchauffage d'environ 8 secondes lors de la première mise sous tension. La luminosité sera à 100 % et chutera ensuite à 30 % après le temps de préchauffage. La luminosité passera à 100 % une fois qu'un mouvement est détecté.

Entretien et maintenance

F Capteur de mouvement

Mouvement Détection Zone

Mouvement Détection Zone

Nettoyez périodiquement le luminaire et le diffuseur à l'aide d'un nettoyant doux et non abrasif et d'un chiffon doux. Lors du nettoyage de l'appareil, assurez-vous que l'alimentation est coupée. Ne vaporisez pas de nettoyant directement

sur une partie du luminaire ou des LED.

PROBLEME Le LED Wall Pack s'allume pendant la journée.

1. Le capteur du crépuscule à l' zone ombragée et pense qu'il fait nuit.

be se trouve dans une

2. Le capteur du crépuscule à l'aube est peut-être sale.

1. Dirigez une lampe de poche sur le capteur de lumière. Si l'éclairage de sécurité s'éteint, le luminaire est monté dans une zone qui ne permet pas à suffisamment de lumière de pénétrer dans le capteur. Déplacez le pack mural LED.

2. Nettoyer le capteur avec un chiffon doux et humide.

Le pack mural LED s'allume 1. et s'éteint en continu.

Le capteur du crépuscule à l'aube détecte la 1. lumière réfléchie par le pack mural LED.

Assurez-vous qu'aucun matériau réfléchissant ne se trouve à proximité du pack mural.

2. Déplacez le pack mural LED vers un autre endroit où il ne provoque plus de lumière réfléchie.

La lumière ne diminuera 1

I . Le commutateur est en position D2D. pas à 30 %.

1. Positionner l'interrupteur sur le mode MOT.

Commercial Electric”

Des questions, un problème, ou des pièces manquantes ? Avant de retourner au magasin, veuillez appeler le service à la clientèle de Commercial Electric Lundi — Vendredi, 8 h — 19 h, Heure de l'Est ; Samedi, 9 h — 18 h, Heure de l'Est 1-877-527-0313

HOMEDEPOT.CA Conservez ce manuel pour une utilisation ultérieure.
