MODE D'EMPLOI Q Revo ROBOROCK

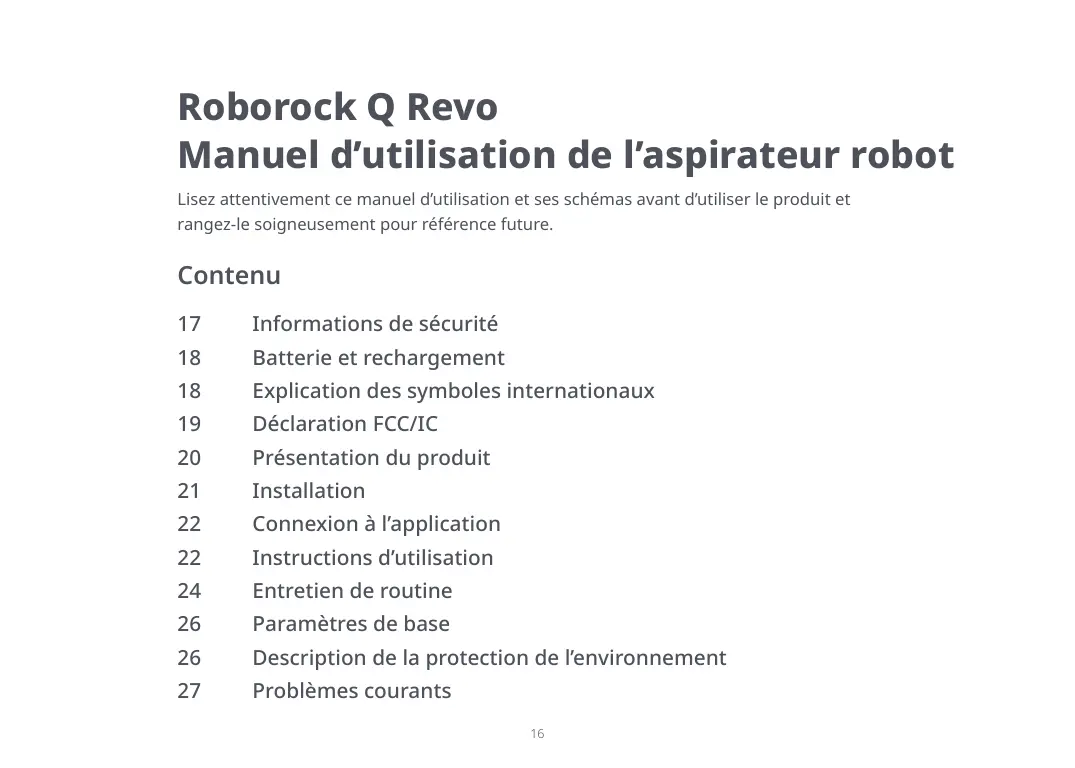

Roborock Q Revo Manuel d'utilisation de l'aspirateur robot Lisez attentivement ce manuel d'utilisation et ses schémas avant d'utiliser le produit et rangez-le soigneusement pour référence future. Contenu 17 Informations de sécurité 18 Batterie et rechargement 18 Explication des symboles internationaux 19 Déclaration FCC/IC 20 Présentation du produit 21 Installation 22 Connexion à l'application 22 Instructions d'utilisation 24 Entretien de routine 26 Paramètres de base 26 Description de la protection de l'environnement 27 Problèmes courants

Informations de sécurité AVERTISSEMENT + Uniquement prévu pour une utilisation avec un chargeur Roborock EWFD11LRR où EWFD12LRR. - Placez les câbles des autres appareils hors de la zone à nettoyer. + Ne faites pas fonctionner l'aspirateur dans une pièce où un nourrisson ou un enfant dort. + Ne faites pas fonctionner l'aspirateur dans une zone où il y a des bougies allumées ou des objets fragiles sur le sol à nettoyer. + Ne faites pas fonctionner l'aspirateur dans une pièce où il y a des bougies allumées sur un meuble que l'aspirateur pourrait heurter ou cogner accidentellement. + Nautorisez pas d'enfants à s'asseoir sur l'aspirateur. + Ne transportez pas le robot à l'aide de son pare-chocs vertical, de son capot supérieur ou de son pare-chocs. Ne déplacez pas la station en soulevant sa base, les poignées des réservoirs deau ou le couvercle du conteneur de poussière. Placez la station sur un sol plat à l'écart du feu, de la chaleur et de l'eau. Évitez les espaces ou lieux étroits où le robot risque dêtre suspendu dans l'air. + Le produit doit être éteint et sa fiche doit être débranchée de la prise électrique avant de le nettoyer ou de l'entretenir. + Ce produit peut être utilisé par des enfants âgés de 8 ans ou plus et par des personnes dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent d'expérience et de connaissances si elles sont surveillées ou ont reçu des instructions sur l'utilisation sécurisée du produit et comprennent les risques impliqués. Les enfants ne doivent pas jouer avec ce produit. Le nettoyage et l'entretien utilisateur ne doivent pas être effectués par des enfants sans surveillance + Ne démontez pas, réparez pas ou modifiez pas la batterie ou la station de chargement.

• Si la station est placée dans une zone susceptible dêtre sujette à des orages où à une tension instable, prenez des mesures de protection.

Informations de sécurité Batterie et rechargement + Pour réduire le risque de choc électrique, cet appareil est équipé d'une fiche polarisée (une broche est plus large que l'autre). Cette fiche n'entrera dans une prise polarisée que dans un seul sens. Si la fiche n'entre pas complètement dans la prise, changez-la de sens. Si elle n'entre toujours pas, contactez un électricien qualifié pour qu'il installe une prise appropriée. Ne changez en aucune façon la fiche. + Gardez la station de chargement à l'écart de la chaleur (notamment des radiateurs) + N'essuyez pas les contacts de rechargement avec un chiffon humide ou vos mains mouillées. + Éteignez le robot et utilisez son emballage d'origine pour son expédition: + Si vous rangez le robot, rechargez-le complètement et éteignez-le avant de le placer dans un endroit frais et sec. Rechargez-le au moins tous les trois mois pour éviter que sa batterie ne se décharge trop. + Nutilisez pas le produit lorsque la température est supérieure à 40 °C (104 °F) ou inférieure à 4 °C (39 °F), ou encore dans une zone où il y a du liquide ou une substance collante sur le sol. Explication des symboles internationaux —: symbole de COURANT ALTERNATIF [symbole IEC 60417-5032 (02/2009)] =: symbole de COURANT CONTINU [symbole IEC 60417-5031 (02/2009)]

Déclaration FCC/IC Informations de conformité Nom du produit Robot aspirateur-laveur avec station de chargement Modèle du produit Modèle du robot aspirateur : QXOPEA Station de vidage, lavage et remplissage : EWFD11LRR ou EWFD12LRR Déclaration de conformité Cet appareil est conforme à l'article 15 de la réglementation de la FCC Son utilisation est soumise aux deux conditions suivantes (1) cet appareil ne doit pas causer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris toute interférence susceptible d'occasionner un fonctionnement non souhaité. Le ou les émetteurs/récepteurs exempts de licence contenu dans le présent appareil sont conformes aux CNR d'innovation, Sciences et Développement économique Canada applicables aux appareils radio exempts de licence. L'exploitation est autorisée aux deux conditions suivantes (1) L'appareil ne doit pas produire de brouillage ; (2) L'appareil doit accepter tout brouillage radioélectrique subi, même si le brouillage est susceptible d'en compromettre le fonctionnement Coordonnées de la partie responsable aux USA Société Roborock Technology Co Adresse ROOM 1227, 12TH FLOOR, 1000 N. WEST STREET, WILMINGTON, DE 19801 E-mail support@roborock.com

© Présentation du produit @ Robot (vue de dessus) () —Marche/Arrêt/Nettoyage + Appuyez sur ce bouton et maintenez- le enfoncé pour allumer ou éteindre le robot + Appuyez sur ce bouton pour démarrer un nettoyage Voyant d'alimentation + Blanc : niveau de batterie = 20 % + Rouge : niveau de batterie < 20 % + Puisation : rechargement ou démarrage + Clignotement rouge : erreur © —Station + Appuyez sur ce bouton pour faire revenir le robot à la station/démarrer le vidage + Appuyez sur ce bouton et maintenez- le enfoncé pour démarrer un nettoyage localisé/laver les serpilières Remarque : Appuyez sur nimporte quel bouton pour arrêter le robot lersqu'i nettoie au revient à la station. A1-1—Localisateur de station A1-2—Capteur d'évitement d'obstacles Reactive Tech Robot (vue de dessous) A2-1—Capteur de murs A2-2—Roulette omnidirectionnelle A2-3—Capteur de tapis A2-4—Brosse latérale A2-5—Roulette principale A2-6—Brosse principale A2-7—Loquets du cache de la brosse principale A2-8—Serpillières A2-9—Capteurs de vide Robot (capot supérieur ouvert) A3-1—Pare-chocs vertical A3-2—Capteur LiDAR A3-3—Voyant WiFi + Éteint : WiFi désactivé + Lent clignotement : en attente de connexion + Clignotement rapide : connexion + Fixe : WiFi connecté A3-4—Bouton Réinitialiser A3-5—Bac à poussière A3-6—Contacts de rechargement A3-7—Capteur de lavage des serpillières A3-8—Bouton de positionnement A3-9—Orifice de remplissage automatique A3-10—Modules d'élévation et de rotation automatiques des serpillières A3-11—Sortie d'air A3-12—Pare-chocs Support de serpillière A4-1—Blocs auto-agrippants A4-2—Axe de serpillière Remarque : Fixez les serpilières en place.

Serpillière Bac à poussière A6-1—Loquet du bac à poussière A6-2—Entrée d'aspiration A6-3—Filtre lavable A6-4—Entrée d'air @ Base de la station Câble d'alimentation @ Sac à poussière jetable Station A10-1—Poignée du réservoir d'eau A10-2—Loquet du réservoir d'eau A10-3—Réservoir d'eau sale A10-4—Couvercle du conteneur de pous: — Contacts de rechargement — Orifice de remplissage automatique Entrée d'aspiration — Réservoir d'eau propre A10-9—Voyant d'état + Pulsation : vidage/lavage des serpillères + Rouge : erreur de la station + Voyant éteint : éteint/en charge A10-10—Sortie d'eau A10-11—Sortie d'air A10-12—Base de la station A10-13—Filtre

A10-14—Fente pour le sac à poussière A10-15—Balise de localisation de la station A10-16—Flotteur de niveau d'eau A10-17—Filtre du bac de nettoyage des A10-18—Bac de nettoyage des serpillières @D Rangement du câble d'alimentation A11-1—Sorties du câble A11-2—Port d'alimentation A11-3—Fente de rangement du câble @ installation @ Informations importantes B1-1—Rangez les câbles, objets durs ou pointus/tranchants (tels que des clous ou du verre) et objets détachés présents au sol et déplacez tout objet instable, fragile, précieux ou dangereux afin d'éviter toute blessure et tout dommage matériel dus à des objets qui seraient happés, heurtés ou renversés par le robot. B1-2—Lorsque vous utilisez ce robot dans une zone surélevée, utilisez toujours une barrière de sécurité physique pour empêcher les chutes accidentelles qui pourraient entraîner des blessures ou des dommages matériels Remarque : Lorsque vous utlisez votre robot pour la première fois, suivez-le attentivement tout au long de son parcours de nettoyage en prenant garde aux problèmes potentiels. Le rabat pourra nettoyer seul lors des prochaines utilisations. @ Assemblage 82-1—Placez la station sur un sol dur et plat. Fixez la base en appuyant fermement sur ses deux côtés puis en appuyant sur la pièce de raccordement qui se situe au milieu jusqu ce que vous entendiez un déclic. Remarque : Lorsque vous déplacez La station, fiez les réservoirs d'eau pour éuter quil ne tombent. 82-2—Connectez le câble d'alimentation à l'arrière de la station et laissez excès de câble dans la fente de rangement. Remarque : Le câble d'alimentation peut sortir des deux côtés 82-3—Installez les axes de serpillière en place dans le robot jusqu'à ce que vous entendiez un « déclic » B2-4—Déclic Placement de la sta! Placez la station sur un sol dur et plat (bois/ carrelage/béton, etc.) à plat contre un mur. Gardez au moins 1 m (3,3 pi) d'espace à l'avant et au-dessus de la station. Assurez-vous que le lieu offre une bonne connexion WiFi pour bénéficier d'une meilleure expérience avec l'application mobile, puis branchez la station:

83-1—Plus de 1 m (3,3 pi) Remarques + Sile câble d'alimentation pend à la verticale vers le sol il isque dètre happé par le robot, ce qui peut entrainer Un déplacement ou un débranchement dela station. + Le voyant détat dl La station est alumé lorsqu'elle est sous tension et étain lorsque le robot est en charge. + Le voyant détat le La station devient rouge si une: erreur survient

• Placez La station sur un sol plat à l'écart du feu, dela chaleur et de leau. Évitez les espaces ou eux étroits où le robot risque dêtre suspendu dans ir

• Placer La station sur une surface molle (moquette/ tapis peut entrainer son inclinaison et des problèmes de départ et de retour à la station du robat. Garde la station à écart dela lumière directe du soleil et de tout ce qui pourrat bloquer a balise de localisation dela station, sinon, le robot risque de ne pas parvenir à y revenir

• Nutisez pas a tation sans réservoir deau propre, résenio deau sal, couvercle du conteneur de poussière, sac à poussière jetable ou ba de nettoyage des serplières. + Entrétenez la station conformément aux consignes dientretien. Ne nettyez pas a station avec un chiffon ou un issu humide. «Toutes es stations sont soumises à des tests à leau avant de quite usine. es normal qu'une petite quantité deau subsiste dans le passage deau de la station. @ Allumage et rechargement du robot Appuyez sur le bouton (et maintenez-le enfoncé pour allumer le robot. Patientez jusqu'à ce que le voyant d'alimentation soit fixe, puis placez le robot sur la station pour le recharger. Le robot intègre une batterie lithium-ion rechargeable très performante. Dans le cadre d'une utilisation normale, gardez le robot chargé pour préserver les performances de la batterie.

B4-1—Le voyant d'état de la station s'éteint et le voyant d'alimentation du robot présente une pulsation : en charge Remarque : 1 est possible que le robot ne s'allume pas lorsque la batterie est faible. Dans ce cas, connectez le robot à la station. Connexion à l'application Ce robot prend à la fois en charge les applications Roborock et Mi Home. Choisissez celle qui correspond le mieux à vos besoins. © Téléchargement de l'application Option 1 : recherchez « Roborock » sur l'App Store ou sur Google Play ou scannez le code QR pour télécharger et installer l'application Option 2 : Recherchez « Mi Home » sur l'App Store ou sur Google Play ou scannez le code QR pour télécharger et installer l'application @ Réinitialisation du WiFi

1. Ouvrez le capot supérieur et recherchez

2. Appuyez sur les boutons (D et O et

maintenez-les enfoncés jusqu'à ce que vous entendiez l'alerte vocale « Réinitialisation du WiFi ». La réinitialisation est terminée lorsque le voyant WiFi clignote lentement. Le robot sera alors en attente de connexion Remarque : Sivous ne parvenez pas à vous connecter au rabat en raison dela configuration de vore routeur, dun mot de passe oublié ou de t Le WiFi et ajoutez vatre robot utre raison, réinfialisez mme nouvel apparel. © Ajout d'un appareil Ouvrez l'application Roborock ou Mi Home, appuyez sur le « + » et ajoutez l'appareil en suivant les instructions de l'application. Remarques + Le véritable processus peut varier en raison des mises à jour continues de l'application. Suivez les instructions fournies dans l'application. + Seul le WiFi 2,4 GHz est pris en charge. + Sile robot est en attente d'une connexion pendant Plus de 30 minutes, le WiFi sera automatiquement désactivé. Si vous voulez vous reconnecter, réinitiaisez Le WiFi avant de poursuivre.

@instructions d'utilisation Marche/Arrêt Appuyez sur le bouton (D et maintenez-le enfoncé pour allumer le robot. Le voyant d'alimentation sallumera et le robot entrera en mode Veille. Appuyez sur le bouton () et maintenez-le enfoncé pour éteindre le robot et mettre fin au cycle de nettoyage. Remarque : Le robot ne peut pas être éteint larsqui est en charge. Remplissage du réservoir d'eau Retirez le réservoir d'eau propre, puis ouvrez-le et remplissez-le d'eau. Refermez le couvercle, verrouillez le loquet et réinstallez le réservoir en place Remarques + Pour éuter toute corrosion au tout dommage, utilisez que du nettoyant pour sols de marque Robarock dans le réservoir d'eau: + Najoutez pas trop de liquide de nettoyage pour éviter tout fonctiannement incorrect lié à un glissement du robot. + Pour éiter toute déformation du réservair d'eau, ny placez pas dau chaude + Sides traces d'eau subsistent sur le réservoir deau, éinstaller.

@ Démarrage du nettoyage Appuyez sur le bouton (D pour démarrer un nettoyage. Le robot planifiera son parcours de nettoyage en fonction de son analyse de la pièce. II divise la pièce en zones, commence par nettoyer les bords d'une zone puis la complète en zigzag, Ce faisant, i nettoie toutes les zones une par une, nettoyant ainsi efficacement votre logement. C2-1—Zone 1 - Nettoyée C2-2—Zone 2- Nettoyée C2:3-—Zone 3 - En cours C2-4—Zone 4 - Zone suivante Remarques

• Pour permettre au robot d'aspirer et de revenir automatiquement à la station, mettez-le en marche depuis la station. Ne déplacez pas la station durant le nettoyage.

• Le nettoyage ne peut pas démarrer si le niveau de la batterie est trop faible. Laissez le robot se recharger avant de démarrer le nettoyage. + Sile nettoyage est terminé en moins de 10 minutes, la zone sera nettayée deux fois. + Sie niveau de la batterie devient insuffisant durant le cycle de nettoyage, le robot reviendra automatiquement à la station. Après s'être rechargé, le robot reprendra où sest arrêté Le robot rétractera son suppart de serpillère lersquil netiolera un tapis. Vous pouvez également défini le tapis en tant que zone interdite dans l'application pour lévter. + Avant le démarrage de chaque tâche de nettoyage à la serpilière, assurez-vous que les serpilières ont été correctement installées. Nettoyage localisé En mode Pause, appuyez sur le bouton © et maintenez-le enfoncé pour démarrer un nettoyage localisé. Zone couverte par le nettoyage : le robot nettoie une zone carrée de 1,5 m (4,9 pi) x 1,5 m (4,9 pi) autour de lui. Remarque : Après le nettoyage localisé, le robot reviendra automatiquement à son point de départ et entrera en mode Veil. Pause Lorsque le robot est en marche, appuyez sur n'importe quel bouton pour le mettre en pause, puis appuyez sur le bouton (D pour reprendre le nettoyage ou appuyez sur le bouton O pour le renvoyer à la station. Remarque : Si vous placez manuellement le robot en pause sur sa station, cela mettra fin au nettoyage en cours. Veille Si le robot est en pause pendant plus de 10 minutes, il se mettra en veille et son voyant d'alimentation clignotera toutes les quelques secondes. Appuyez sur nimporte quel bouton pour le sortir de veille. Remarques Le robot ne se mettra pas en veil lorsqu'il sera en charge. + Le robot séteindra automatiquement si reste en mode Veille pendant plus de 12 heures.

Mode NPD La période par défaut du mode Ne pas déranger (NPD) est de 22 h 00 à 08 h 00 Vous pouvez utiliser l'application pour le désactiver ou changer sa période Lorsque le mode NPD sera activé, le robot ne reprendra pas automatiquement le nettoyage, la luminosité du voyant d'alimentation sera réduite et le volume des annonces vocales sera réduit. Lavage des serpillières Durant le nettoyage, le robot détermine automatiquement à quel moment il doit revenir à la station pour laver les serpilières etrempli le réservoir d'eau afin de maximiser ses performances de nettoyage à la serpilière. Durant un nettoyage, appuyez sur le bouton Station de l'application pour renvoyer le robot à sa station afin quil lave les serpilières. Lorsque le robot est en charge, appuyez sur le bouton O du robot et maintenez-le enfoncé ou appuyez sur le bouton Laver dans l'application pour démarrer manuellement un lavage des serpilières. Appuyez sur nimporte quel bouton pour arrêter le lavage des serpilières. Remarque : Pour permettre au robot de laver automatiquement ses serpilières, démarrez le depuis la Station et ne déplacez pas la station durant le nettoyage.

Vidage Le vidage automatique commencera automatiquement lorsque le rabat reviendra à la station après le nettoyage. Pour démarrer manuellement le vidage, appuyez sur le bouton Q du robot tandis qu'il est sur sa station ou appuyez sur le bouton Vider dans l'application. Appuyez sur nimporte quel bouton pour arrêter le vidage. Remarques

• Lorsque le vidage automatique na pas été utlisé depuis longtemps, vide le bac à poussière manuellement et assurez veus que l'entrée d'air ne présente aucune obstruction pour que les performances de vidage restent optimales + Le vidage automatique peut être désactivé par le biais de l'application. + Évitez de déclencher fréquemment le vidage manuellement Séchage Le séchage démarre automatiquement une fois que le lavage des serpilières ou que le nettoyage est terminé. Appuyez sur le bouton Séchage de l'application pour démarrer où arrêter manuellement le séchage. Remarques

• La durée du séchage peut être modifiée dans l'application. + Le séchage automatique peut être désactivé par le biais de l'application. Rechargement Une fois le nettoyage terminé, le robot reviendra automatiquement à la station pour se recharger. En mode Pause, appuyez sur le bouton O pour renvoyer le robot à la station Lorsque le robot sera en charge, le voyant d'alimentation présentera un effet de puisation. Remarque : Le robot reviendra automatiquement à son point de départ sil ne parvient pas à retrouver sa Station. Placez manuellement le robot sur sa station pour le recharger. Réinitialisation système Sile robot ne répond pas à la pression sur un bouton ou ne peut pas être éteint, réinitialisez le système. Appuyez sur le bouton Réinitialiser etle robot se réinitialisera automatiquement. Remarque : Une fois le système réinitialisé, les paramètres dusine des nettoyages planifiés, du WiFi etc. seront rétabli. Restauration des paramètres d'usine Sile robot ne fonctionne pas correctement après une réinitialisation système, allumez- le. Appuyez sur le bouton © maintenez-le enfoncé, et dans le même temps, appuyez sur le bouton Réinitialiser jusquà ce que vous entendiez l'annonce vocale « Restauration des paramètres d'usine ». Les paramètres d'usine du robot seront alors restaurés. Erreur du robot Le voyant d'alimentation du robot clignotera en rouge et une alerte vocale se fera entendre. Suivez les annonces et instructions vocales de l'application pour le dépannage

Remarques : + Le robot se mettra automatiquement en veille sl reste sur un dysfanctionnement pendant plus de 10 minutes. + Sivous placez manuellement le robot sur sa station lors quil présente un dysfonctionnement, cela mettra fin au nettoyage en cours. Erreur de la station Le voyant d'état de la station restera fixe en rouge. Suivez les annonces et instructions vocales de l'application pour le dépannage. © Entretien de routine ® Brosse principale + Nettoyer toutes les 2 semaines et remplacer tous les 6 à 2mols D1-1—Cache de la brosse principale D1-2—Loquets D1-3—Brosse principale D1-4—Capuchons de la brosse principale D1-5—Roulement de la brosse principale D1-6—Retournez le robot et appuyez sur les loquets pour retirer le cache de la brosse principale. D1-7—Tirez sur la brosse principale pour la sortir et retirez son roulement. Tournez les capuchons de la brosse principale dans le sens de déverrouillage indiqué pour les retirer, puis retirez tous les poils et toutes les saletés enchevêtrés aux deux extrémités de la brosse principale

D1-8—Réinstallez la brosse principale. D1-9—Réinstallez le cache de la brosse principale. Assurez-vous que les quatre dents sont entièrement placées dans la fente, puis pressez le cache de la brosse principale pour le verrouillr. Remarques + Vous devez nettoyer la brosse principale à faide dun chiffon humide et La laisser sécher à écart de La lumière directe du soleil. + Nutiisez pas de liquides nettoyants corrosifs ou de désinfectants pour nettoyer la brosse principale. Brosse latérale + Nettoyer tous les mois et remplacer tous les 3 à 6 mois

1. Retirez la vis de la brosse latérale.

2. Retirez et nettoyez la brosse latérale.

Réinstallez la brosse latérale et serrez la vis. ®) Roulette omnidirectionnelle + Nettoyer s nécessaire D3-1—Utilisez un outil, tel qu'un petit tournevis, pour déloger l'axe et extraire la roulette. Remarque : Le support dela roulette omnidirectionnelle ne peut pas être retiré. D3-2—Rincez la roulette et son axe à l'eau pour retirer tout poil et toute saleté Laissez sécher et réinstallez la roulette en appuyant fermement dessus paur qu'elle se mette en place. Roulette principale + Nettoyer tous les mois Nettoyez la roulette principale avec un chiffon doux sec. © Bac à poussière + Nettoyer si nécessaire D5-1—Ouvrez le capot supérieur du robot et appuyez sur le loquet du bac à poussière pour sortir le bac à poussière. D5-2—Ouvrez le filtre lavable et videz le bac à poussière D5-3—Remplissez le bac à poussière deau propre et réinstallez le filtre lavable: Secouez délicatement le bac à poussière, puis évacuez l'eau sale. Remarque : Nutlisez que de leau propre sans liquide nettoyant pour éviter toute obstruction D5-4—Laissez sécher le bac à poussière et le filtre lavable Filtre lavable + Nettoyer toutes les deux semaines et remplacer le fre ous les 63 12 mois ” D6-1—Retirez le filtre. D6-2—Rincez le filtre à plusieurs reprises et tapotez-le pour éliminer autant de saleté que possible. Remarque : Ne touchez pas la surface du filtre avec vos mains, une brosse ou des objets durs pour éiter tout risque de lendommager.

D6-3—Laissez le filtre sécher complètement pendant 24 heures, puis réinstallez-le @ Serpillières + Nettoyer après chaque urlisation et remplacer tous les 1 S3mas * D7-1—Retirez la serpillière de son support. Nettoyez la serpillière et laissez-la sécher à l'air libre Remarque : Une serpilière sale nuira aux performances de nettoyage. Nettayezla avant utilisation D7-2—Faites fermement adhérer la serpilière en place sur son support. @ Capteurs du robot + Nettoyer tous les mois Utilisez un chiffon doux sec pour essuyer et nettoyer tous les capteurs, notamment les suivants D8-1—Localisateur de station D8-2—Capteur d'évitement d'obstacles Reactive Tech D8-3—Capteur de murs D8-4—Capteur de lavage des serpillières D8-5—Capteur de tapis D8-6—Quatre capteurs de vide © Déplacement de la station Soulevez et déplacez la station. Ne déplacez pas la station en la soulevant directement par sa base, les poignées des réservoirs d'eau au le couvercle du conteneur de poussière afin d'éviter que la station ne tombe.

Réservoir d'eau sale + Nettoyer si nécessaire Ouvrez le couvercle du réservoir d'eau sale et évacuez leau sale. Remplissez le réservoir deau propre, refermez le couvercle, puis agitez-le. Évacuez ensuite l'eau sale. Refermez le couvercle puis réinstallez le réservoir. @D Zones de contact de rechargement + Nettoyer tous les mois Utilisez un chiffon doux sec pour essuyer les contacts de rechargement de la station et du robot. Remplacement du sac à poussière jetable + Remplacer si nécessaire D12-1—Retirez le couvercle du conteneur de poussière. D12-2—Retirez le sac à poussière jetable dans le sens indiqué par la flèche, puis mettez-le au rebut. Remarques

• La poignée du sac à poussière le referme une fois qu'il est retiré pour éviter toute perte

• Installez toujours un sac à poussière avant de refermer le couvercle du conteneur de poursière pour éter tout vidage automatique sans sac. Vous pouvez également désactiver le vidage automatique dans application. D12-3—Nettoyez autour du fire à laide dun chiffon sec. Installez un nouveau sac à poussière jetable en place le long de la fente et dépliez-le pour maximiser les performances du vidage. D12-4—Refermez le couvercle du conteneur de poussière et assurez-vous quil est bien fermé. Bac de nettoyage des serpillières + Nettoyer si nécessaire D13-1—Retirez le bac de nettoyage des serpilières. D13-2—Rincez le bac de nettoyage des serpilières et son filtre à l'eau. D13-3—Réinstallez le bac de nettoyage des serpilières. Paramètres de base Robot Modèle QXOPEA Batece Batterie lithium-ion ‘ 14,4 V/5 200 mAh foe 20 VCC, 1,5 A nominale pure e Environ 4 heures rechargement Remarque : Le numéro de série figure sur un autocollant apposé sous le robot.

Station de vidage, lavage et remplissage Vodèle EWFDTILRR où EWFDT2LRR Tension nominale 64 dentrée Fréquence nominale 60 Hz Entrée nominale (recueil de la 75A poussière) Entrée nominale (recueil sans 1,0A poussière) Sortie nominale 20 VCC, 1,5 Batterie lithium-ion Batterie 14,4 V/5 200 mAh Description de la protection de l'environnement Retrait de la batterie + Les informations suivantes ne s'appliquent que lorsque Vous mettez le robat au rebut ete doivent bas être" prises en compte pour l'utilisation quotidienne Les substances chimiques contenues dans la batterie lithium-ion intégrée à ce produit peuvent entraîner une pollution environnementale. Retirez la batterie de ce produit avant de le mettre au rebut. La

batterie doit ensuite être correctement recyclée, soit par l'intermédiaire des autorités locales, soit en la remettant à un centre de recyclage de batteries. Comment retirer la batterie

1. Faites fonctionner le robot sans le

connecter à la station jusquà ce que sa batterie soit épuisée

2. Éteignez le robot.

3. Dévissez le cache de la batterie.

4. Retirez le cache de la batterie.

5. Appuyez sur le loquet pour dégager le

connecteur de la batterie, puis retirez la batterie. Remarques + Avant de retirer La ba

• Retirez l'ensemble du bloc:baterie Veil pas endommager le boitier du bloc-batterie pour éviter tout court-circuit ou toute fuite de substances le, assurez-vous quelle est ment épuisée et que le robot est déconnecté Problèmes courants Scannez le code QR ci-dessous pour consulter les problèmes courants
