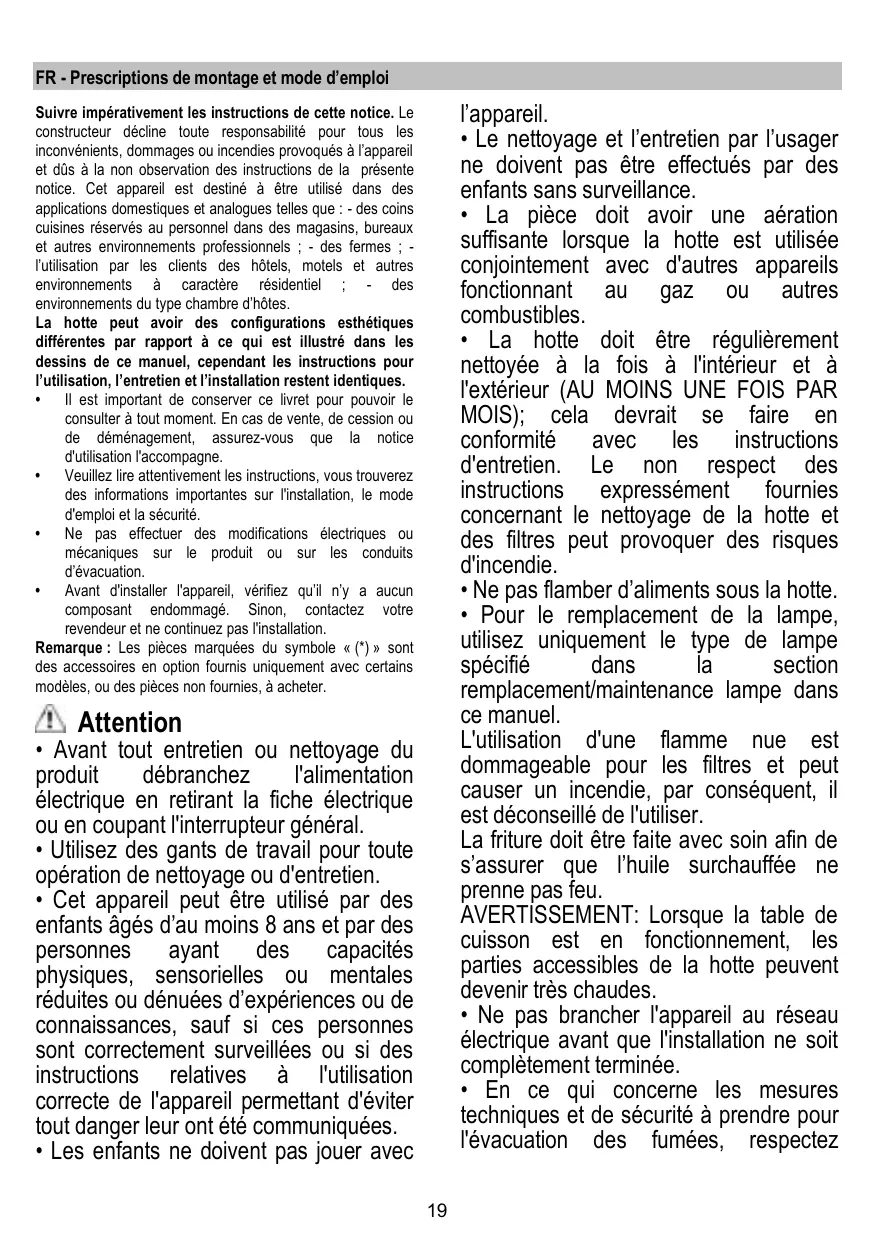

FR - Prescriptions de montage et mode d'emploi

Suivre impérativement les instructions de cette notice. Le constructeur décine toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. Cet appareil est destiné à être utllsé dans des applications domestiques et analogues telles que : - des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels ; - des fermes : - l'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel : - des environnements du type chambre d'hôtes.

La hotte peut avoir des configurations esthétiques

différentes par rapport à ce qui est illustré dans les

dessins de ce manuel, cependant les instructions pour l’utilisation, l'entretien et l'installation restent identiques.

+ Il est important de conserver ce livret pour pouvoir le consulter à tout moment, En cas de vente, de cession où de déménagement, assurez-vous que la nolice d'utiisation l'accompagne.

+ Veuillez lire attentivement les instructions, vous trouverez des informations importantes sur l'installation, le mode d'emploi et la sécurité

+ Ne pas effectuer des modifications électriques où mécaniques sur le produit ou sur les. conduits d'évacuation.

+ Avant d'installer l'appareil, vérifiez qu'il ny à aucun composant endommagé. Sinon, contactez votre revendeur et ne continuez pas l'installation:

Remarque : Les pièces marquées du symbole « (‘)}» sont

des accessoires en option fournis uniquement avec certains

modèles, ou des pièces non fournies, à acheter.

+ Avant tout entretien ou nettoyage du produit débranchez l'alimentation électrique en retirant la fiche électrique ou en coupant l'interrupteur général.

+ Utilisez des gants de travail pour toute opération de nettoyage ou d'entretien.

+ Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expériences ou de connaissances, sauf si ces personnes sont correctement surveillées ou si des instructions relatives à l'utilisation correcte de l'appareil permettant d'éviter tout danger leur ont été communiquées.

+ Les enfants ne doivent pas jouer avec

+ Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

+ La pièce doit avoir une aération suffisante lorsque la hotte est utilisée conjointement avec d'autres appareils fonctionnant au gaz ou autres combustibles.

+ La hotte doit être régulièrement nettoyée à la fois à l'intérieur et à

l'extérieur (AU MOINS UNE FOIS PAR MOIS), cela devrait se faire en conformité avec les instructions d'entretien. Le non respect des instructions expressément fournies

concernant le nettoyage de la hotte et des filtres peut provoquer des risques d'incendie.

+ Ne pas flamber d'aliments sous la hotte. + Pour le remplacement de la lampe, utilisez uniquement le type de lampe spécifié dans la section remplacement/maintenance lampe dans ce manuel.

L'utilisation d'une flamme nue est dommageable pour les filtres et peut causer un incendie, par conséquent, il est déconseillé de l'utiliser.

La friture doit être faite avec soin afin de s'assurer que l'huile surchauffée ne prenne pas feu.

AVERTISSEMENT: Lorsque la table de cuisson est en fonctionnement, les parties accessibles de la hotte peuvent devenir très chaudes.

+ Ne pas brancher l'appareil au réseau électrique avant que l'installation ne soit complètement terminée.

+ En ce qui concerne les mesures techniques et de sécurité à prendre pour l'évacuation des fumées, respectez

+ L'air ne doit pas être envoyé dans un conduit utilisé pour évacuer les fumées d'appareils utilisant du gaz ou un autre combustible.

À ATTENTION ! Le défaut d'installer les vis et les dispositifs de fixation conformément à ces instructions peut entraîner des risques électriques.

+ Ne pas utiliser ou laisser la hotte sans les lampes correctement montées, car un éventuel risque de choc électrique est possible.

+ N'utilisez jamais la hotte sans la grille montée correctement!

+ La hotte ne doit JAMAIS être utilisée comme une surface d'appui, sauf indication expresse.

+ Utilisez uniquement les vis de fixation fournies avec le produit pour l'installation, ou, si non fournies, acheter le type correct de vis.

+ Utilisez la longueur correcte pour les vis qui sont identifiées dans le Guide d'installation.

* En cas de doute, consultez votre centre de service agréé ou du personnel qualifié.

À ATTENTION ! Ne pas mettre en marche au moyen d'un programmateur, d'une minuterie, ou d'un système de commande à distance séparé ou tout autre dispositif qui met l'appareil sous tension automatiquement.

+ La distance minimum entre la superficie de support des récipients sur le dispositif de cuisson et la partie la plus basse de la

hotte de cuisine ne doit pas être inférieure à 60cm dans le cas de cuisinières électriques et de 100cm dans le cas de cuisinières à gaz ou mixtes.

Si les instructions d'installation du dispositif de cuisson au gaz spécifient une plus grande distance, il faut en tenir compte.

Le plafond doit être plat, horizontal et suffisamment solide et résistant

La hotte est conçue pour être installée sur un faux plafond.

Le faux plafond doit être solide et avoir une capacité de charge adéquate pour un produit de 21 kg maximum.

Ilne faut pas installer la hotte directement sur les panneaux du faux plafond mais utiliser la structure ou un support adéquat.

ZX Branchement électrique

La tension électrique doit correspondre à la tension reportée sur la plaque signalétique située à l'intérieur de la hotte. Si une prise est présente, branchez la hotte dans une prise murale conforme aux normes en vigueur et placée dans une zone accessible également après l'installation. Si aucune prise n’est présente (raccordement direct au circuit électrique), ou si la prise ne se trouve pas dans une zone accessible également après l'installation, appliquez un disjoncteur normalisé pour assurer de débrancher complètement la hotte du circuit électrique en conditions de catégorie surtension Ill, conformément

aux règlementations de montage. À ATTENTION! Avant de rebrancher le

circuit de la hotte à l'alimentation électrique et d'en vérifier le fonctionnement correct, contrôlez

toujours que le câble d'alimentation soit

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2012/19/EC - UK SI 2013 No.3113 concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE)

En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et là santé de l'homme.

Le symbole mm présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Appareil conçu, testé et fabriqué confomément aux normes suivantes + Sécurité 62233.

+ Perfomances : ENIEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; ENIEC 607041; ENIEC 60704-2-13; EN/IEC 60704-3; SO 3741; EN 50564; IEC 62301.

+ EMC: EN 55014-; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestions pour une utilisation correcte afin de réduire l'impact environnemental

Allumer la hotte à la vitesse minimum pendant la cuisson et là laisser fonctionner pendant quelques minutes après la fin de la cuisson. Augmenter la vitesse uniquement en présence d'une grande quantité de fumée ou de vapeur et n'utliser lales vitesse(s) accélérées que dans les cas extrêmes. Remplacer le(s) fitre(s) au charbon lorsque cela est nécessaire afin de maintenir une réduction efficace des odeurs. Nettoyer les) filres à graisse lorsque cela est nécessaire afin de maintenir un filtrage efficace des graisses. Utiliser un système de tuyauterie du diamètre maximum indiqué dans ce manuel fn d'optimiser le rendement et de minimiser le bruit

EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC

Utilisation La hotte est réalisée de façon qu'elle puisse être utilisée en version aspirante à évacuation extérieure.

Les vapeurs sont évacuées vers l'extérieur à travers un conduit d'évacuation fixé à la bride de raccord qui se trouve au-dessus de la hotte.

Le tuyau d'évacuation n'est pas fourni et doit être acheté à part.

Le diamètre du tuyau d'évacuation doit être égal à celui de la bride de raccord.

Si la hotte est équipée d'un filtre à charbon, ce demier doit

Relier la hotte aux tubes et trous d'évacuation de la paroi d'un

diamètre équivalent à la sortie de l'air (coller de raccord).

L'utilisation de tubes et des trous d'évacuation à paroi avec un

diamètre inférieur entrainera une diminution des

performances d'aspiration et une nette augmentation du bruit.

Nous déclinons toute responsabilité à cet égard.

1 Utliser un tuyau de la longueur strictement nécessaire

! Les coudes du tuyau doivent être en nombre minime {angle maxi du coude: 90°).

1 Éviterles variations excessives de section du tuyau.

JL F EN Cet appareil est prévu pour fonctionner avec la radiocommande Elica, foumie avec le produit ou disponible séparément comme accessoire.

Pour pouvoir contrôler la hotte avec la radiocommande il faut d'abord effectuer la procédure d'affiliation.

Pour commencer, il faut débrancher et rebrancher la hotte au réseau électrique et effectuer la procédure d'affiliation dans la première minute qui suit l'alimentation.

Lire les instructions foumies avec la radiocommande où figurent toutes les informations pour l'ffliation et l'utilisation correcte.

Remarque : lorsque la Vitesse 4 {et la Vitesse 5 le cas

échéant) sont sélectionnées, elles seront activées pendant une durée limitée, après quoi, la Vitesse 2 prendra automatiquement le relai

Association de la télécommande (le cas échéant)

La réussite de l'association de la télécommande est visible sur la hotte :

les deux DEL clignotent.

Remarque : Avec la télécommande, il est possible de programmer l'arrêt retardé en fonction de la vitesse (puissance) d'aspiration active à ce moment-là :

Vitesse 1 (aspiration basse) : 20 minutes

Vitesse 2 (aspiration moyenne) : 15 minutes

Vitesse 3 (aspiration élevée) : 10 minutes

Voyants de saturation des filtres À échéances régulières, les DEL placées sur la hotte signalent la nécessité d'effectuer l'entretien des filtres. Remarque : L'indication de saturation des fltres est visible pendant quelques secondes au moment de l'allumage de la hotte. Pendant ce temps, il est nécessaire de réinitialiser les indicateurs de saturation. DEL vert clignotant : effectuer l'entretien du fire des graisses DEL rouge clignotant: effectuer l'entretien du fire carbone (uniquement pour les hottes fonctionnant en «version filtrante »). Remarque : Effectuer la « RÉINITIALISATION DES FILTRES » avec la télécommande

Activation/désactivation indicateur de saturation des filtres

Remarque : À faire alors que la hotte est éteinte. Normalement, l'indicateur de saturation du fire carbone est désactivé.

En l'absence de toute commande pendant environ 10 sec. la hotte sort automatiquement de cette fonction pour retourner à la fonction précédente

Maintenir les touches B+C appuyées (en même temps) pour entrer dans le menu de configuration :

Appuyer brièvement sur la touche C pour choisir le filtre à configurer

Filtre des graisses : Vert

Filtre carbone : Rouge

Appuyer brièvement sur la touche B pour l'activer (2e DEL ciignotante) ou le désactiver (2e DEL éteinte) Remarque les DEL s'allument pendant un nombre limité de secondes, après quoi, elles s'éteignent indiquant ainsi que l'activation (ou la désactivation) de l'indicateur est terminée.

Pour le nettoyage, utiliser EXCLUSIVEMENT un chiffon humidifié avec des détergent liquides neutres. NE PAS UTILISER D'OUTILS OU D'INSTRUMENTS POUR LE NETTOYAGE ! Éviter l'usage de produits abrasifs, NE PAS UTILISER D'ALCOOL!

Le panneau d'aspiration périmétrale doit être laissé toujours fermé et il sera ouvert seulement en cas d'entretien (par ex.nettoyage ou remplacement des filtres).

Ilretient les particules de graisse issues de la cuisson.

Le filtre doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres — si prévu sur le modèle — indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaisselle à faibles températures et cycle rapide

Le lavage du filtre anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées. Pour démonter le filtre anti-graisse, tirer la poignée de décrochement à ressort.

Remplacement des lampes

La hotte est dotée d'un système d'éclairage basé sur la technologie LED.

Les LEDS garantissent un éclairage optimal, une durée jusqu'à 10 fois supérieures aux ampoules traditionnelles et permettent une épargne de 90% en énergie électrique.

Pour le remplacement, s'adresser au service d'assistance technique.
