MODE D'EMPLOI ACTIBAIN NOIROT

Radiateur sèche-servlettes électrique

421AA6103 A00

Noirot

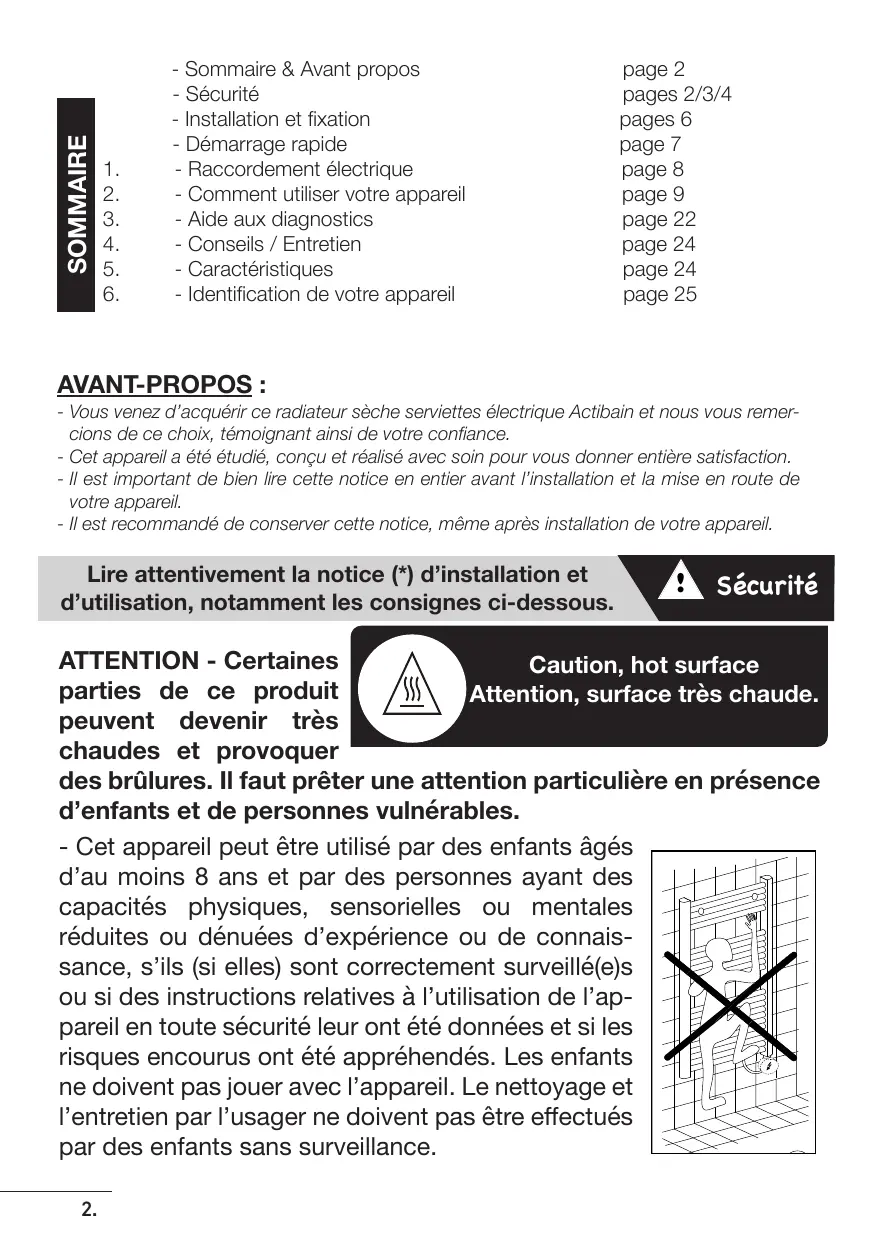

• Sommaire & Avant propos page 2
• Sécurité pages 2/3/4
• Installation et fixation pages 6
• Demarrage rapide page 7
• Raccordement électrique page 8
• Comment utiliser votre apparéil
• Aide aux diagnostics page 22
• Conseils / Entretien page 24
• Caracteristiques page 24
• • Identification de votre apparéil page 25

AVANT-PROPOS :

• Vous venez d'acquérir ce radiateur sèche serviettes électrique Actibain et nous vous remercions de ce choix, témoignant ainsi de votre confiance.
• Cet apparéil a été étudié, concu et réalisé avec soin pour vous donner entière satisfaction.
• Il est important de bien dire cette notice en entier avant l'installation et la mise en route de votre apparéil.
• Il est recommendé de conserver cette notice, même après installation de votre appareil.

Lire attentivement la notice (*) d'installation et d'utilisation, notamment les consignes ci-dessous.

Sécurité

ATTENTION - Certainesparties de ce produitpeuvent doivent trèschaudes et provoquer

Caution, hot surface Attention, surface très chaude.

des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.

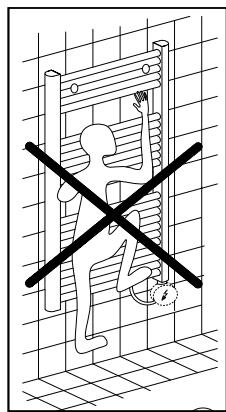

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doit pas être effectués par des enfants sans surveillance.

• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.

• Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été place ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en complrennent bien les dangers potentiels.

• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler, ni nettoyer l'appareil et ni réaliser l'entretien de l'utilisateur.

• Veillez à ne rien introduire dans l'appareil.

• L'appareil doit être fixé sur ses supports, l'utilisation d'adhésifs pour fixer les supports ou l'appareil est interdite.

• Le raccordement électrique de cet apparéil doit impérativement être effectué hors tension par une personne qualifiée.

• Toutes les interventions sur les apparciels doivent etre effectuees hors tension et par un personnel qualifie.

• L'alimentation électrique de l'appareil doit être réalisée via un dispositif de coupure omnipolaire conforme aux règles d'installation.

• L'appareil ne doit pas etre installer sous une prise de courant.

• Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc... (Fig. A).

• MISE EN GARDE : Pour éviter tout danger pour les très jeunes enfants, il est recommendé d'installer cet appar丆il de façon telle que le barreau chauffant le plus bas soit au moins à 600mm au-dessus du sol.

• Respecter le sens d'installation de l'appareil (boîtier de commande à droite).
• Cet apparéil de chauffage est rempli d'une quantité précise d'huile spéciale. Les réparations nécessitant l'ouverture du réservoir d'huile ne doivent être effectuées que par le fabricant ou son service après voventa qu'il convient de contacter en cas de fuite d'huile. Lorsque l' apparéil de chauffage est mis au rebut, respecter les réglementations concernant l'élimination de l'huile.
• L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche.

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

• Éviter d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.

• MISE EN GARDE : Cet apparéil est destiné seulement au séchage du linge lavé à l'eau.- L' apparéil peut être installé dans le volume 2 ou hors volume des salles d'eau (Fig.B).

• L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NF C 15-100 pour la France).

• Cet apparéil de chauffage électrique direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

(*) La présente notice a été établie au moment de la fabrication de l'appareil et conformément aux normes en vigueur à cette date.

Le fabricant se réserves le droit de modifier à tout moment la notice d'installation et d'utilisation afin de prendre en compte les normes et l'évolution de celles-ci.

Identification de l'appareil
Type d'appareil :	Appareil de chauffage électrique décentralisé à action directe à poste fixe
Caracteristiques		500W	750 W	Unité
Puisance thermique
Puisance thermique nominale	Pnom	0,5	0,75	kW
Puisance thermique minimale (indicative)	Pmin	N.A.	N.A.	kW
Puisance thermique maximale continue	Pmax,c	0,5	0,75	kW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	0,00	0,00	kW
À la puissance thermique minimale	elmin	0,00	0,00	kW
En mode veille	eISB	0,001	0,001	kW
Caracteristiques				Unité
Type de contrôle de la température de la pièce (séléctionner un seul type)
contrôle électronique de la température de la pièce etprogrammateur hebdomàtaire				Oui
contrôle de la température de la pièce, avec détecteur de fenêtre ouverte				Oui

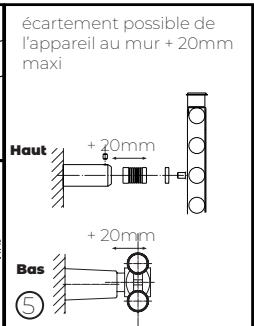

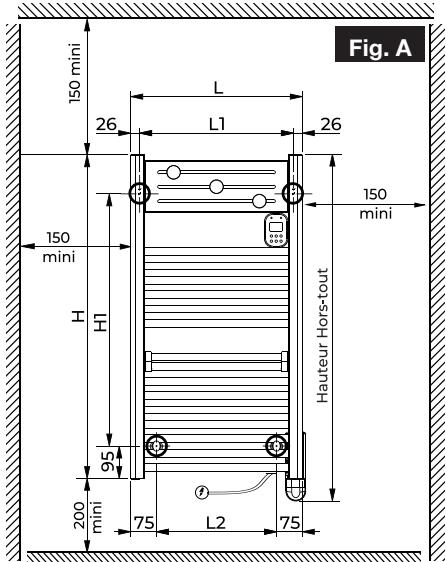

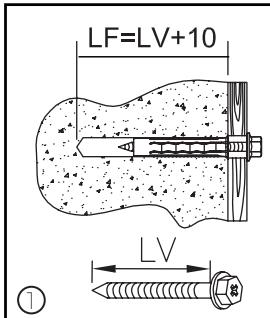

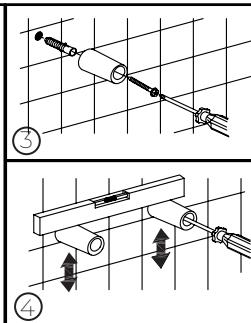

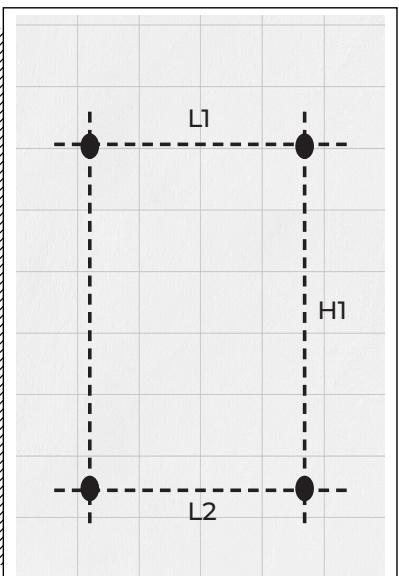

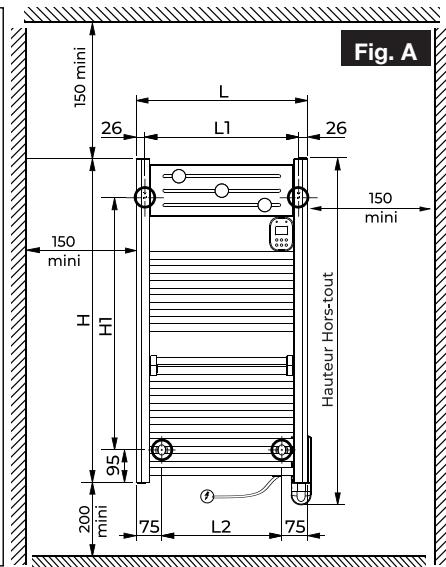

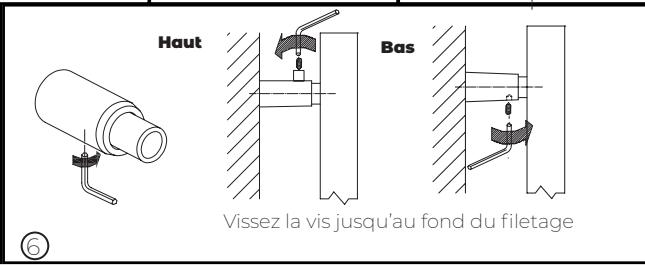

INSTALLATION ET FIXATION

Réf	Puis-sance(W)	H(mm)	H1(mm)	L(mm)	L1	L2	H Hors-tout	Épaisseur hors-tout	Poids(kg)*
N171111	500W	1322	1113	400	348	250	1389	129	15.5
N171311	500W	944	735	500	448	350	1011		13.6
N171312	750W	1322	1113	500	448	350	1389		17.5

*: +/- 10%

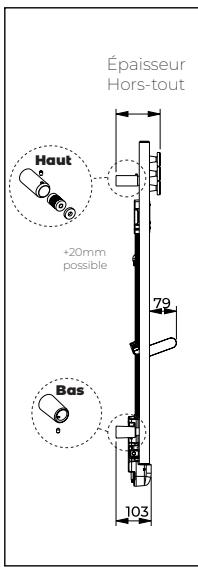

Vue de côté

Vue de face

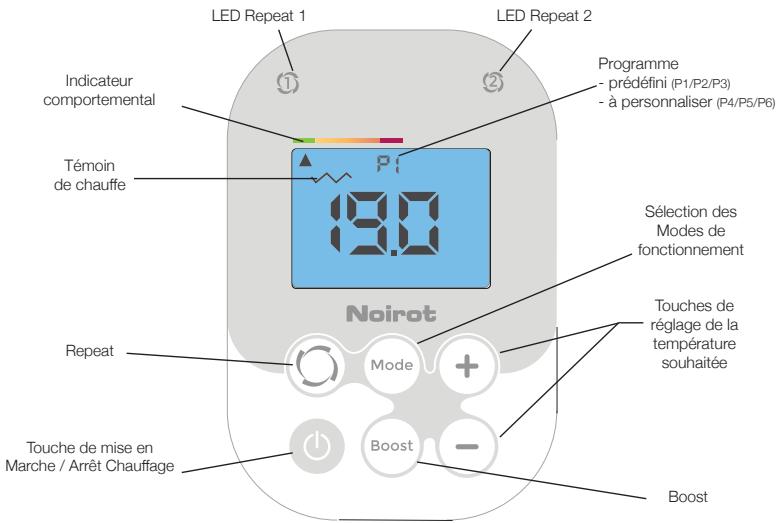

DEMARRAGE RAPIDE

• Mise en marche / Arrêtchauffage de l'appareil

Appuyer sur pourmettre l'appareil en marche ou pour l'arrêtchauffage devoitrappeil.

• Réglage de la température souhaitation

Pourajuster la température souhaitée,appuyer sur ou

• Sélection du mode de fonctionnement

Appuyer sur Mode pourCHOISIR le mode defonctionnement

• L'appui 3 secondes simultanément sur les touches [O] et [Boost] permet d'alterner entre la programmation «Auto» et la programmation «Prédéfinie».

VOUS SOUHAITEZ	APPUYER SUR	UTILISER LA FONCTION	L'ECRAN AFFICHE
Maintenir la température Confort.	Mode	CONFORT	19.0
Maintenir la pièce à la température Economique.	Mode	ÉCONOMIQUE	ECO
Maintenir la pièce à une température Hors Gel.	Mode	HORS-GEL	HG
Avant de pouvoir activer tout mode de programmation, vous reporter au paragraphe (Réglage de l'horloge et du jour).
Appliquer l'ordre envoyé par votre centrale de programmation ou votre gestionnaire d'énergie.	Mode	PROGRAMMATION « AUTO »*	19.0
Appliquer un programme prédéfini ou personnalisé		PROGRAMMATION « PREDEFINIE »*	P2

-La fonction «BOOST»

Appuyer sur (Boost) et selectionner la durée souhaitee avec et

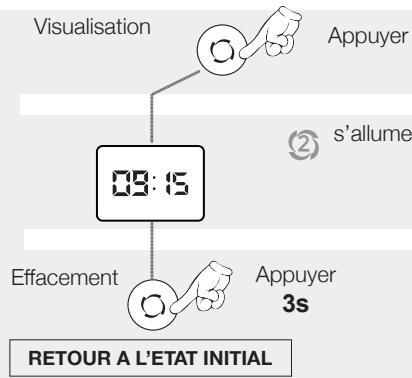

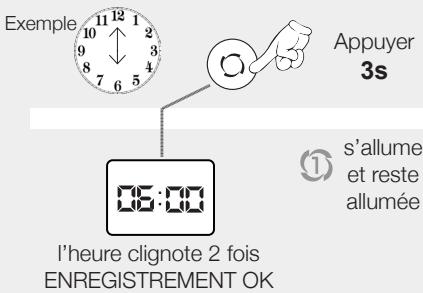

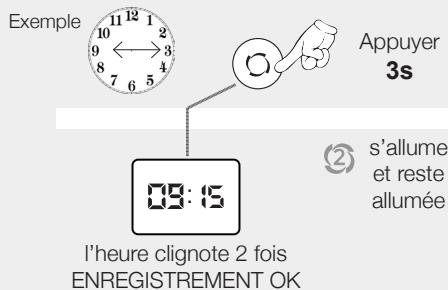

• La fonction «REPEAT»

Permet d'enregistrer et de visualiser les Tops horaires (2 heures) de préchauffage de la salle de bain.
Appuyer 3s pour enregistrer l'horaire actuel puis valider par Mode.

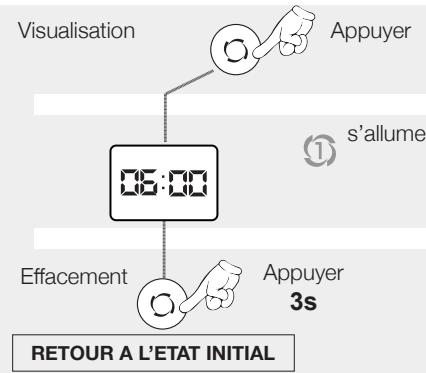

Appuyer sur pour visualiser l'horaire choisi.

Veuillez tire attentivement les règles de sécurité avant le raccordement de l'appareil.

• L'installation électrique doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
  -L'appareil doit être raccordé sur un réseau électrique 230V 50Hz, par l'intérimédiaire d'une boîte de raccordement.

Respecter le sens de branchement :

MARRON = PHASE,

BLEU ou GRIS = NEUTRE,

NOIR = FIL PILOT

• Si le fil noir n'est pas utilisé, il doit être raccordé à une borne isolée électriquement et non raccordée au réseau électrique.

Le fil noir ne doit enaucun cas etre raccordé a une borne de terre ou au fil VERT / JAUNE.

• Vérifier le branchement correct de tous les fils dans les bornes de la boîte murale de raccordement.

NOTA : Les ordres de programmation sont distribués par les signaux ci-dessous, mesurés par rapport au Neutre.

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort	—	0 Volt
Eco	—	230 Volts
Hors-gel	—	115 Volts négatif
Arrêt Chauffage	—	115 Volts positif
Conf. -1°C	3s 297s	230 Volts/3s
Conf. -2°C	7s 293s	230 Volts/7s

Veillez à enlever la pellicule de protection du boitier de commande.

2.1 - Mise en marche / Arrêtchauffage de l'appareil :

Pour la mise en marche, appuyer sur , l'écran affiche la température de Confort: 19.0^ , puis affiche l'heure au bout de 10s.

Pour l'arrêt chauffage, appuyer sur , l'écran affiche ----, puis l'heure au bout de 10s.

• L'appareil conserve les réglages en mémoire, même en cas de coupure secteur.

2.2 - Mode Confort / Réglage de la température de consigne :

Appuyer sur + ou - pour augmenter ou diminuer la température de consigne souhaitée.

Pour que la température se stabilise à la valeur souhaitée, fermer les portes de la piece.

O

+

2.3 - Le sélection de MODE :

Effectuer des appuis successifs sur Mode

Le sélecteur de mode vous permet de Sélectionner 5 fonctions.

VOUS SOUHAITEZ	APPUER SUR	UTILISER LA FONCTION	L'ECRAN AFFICHE
Maintenir la pièce à la température Confort.	Mode	CONFORT	19.0* *
Maintenir la pièce à la température Economique.	Mode	ÉCONOMIQUE	ECO
Maintenir la pièce à une température Hors Gel.	Mode	HORS-GEL	HG
Avant de pouvoir activer tout mode de programmation, vous reporter au paragraphe 2.5 (Réglage de l'horloge et du jour).
Appliquer l'ordre envoyé par votre centrale de programmation ou votre gestionnaire d'énergie.	Mode	PROGRAMMATION « AUTO »*	19.0 AUTO *
Appliquer un programme prédéfini ou personnelisé		PROGRAMMATION « PREDEFINIE »*	P2* *exemple P2

• L'appui 3 secondes simultanément sur les touches et permet d'alterner entre la programmation «Auto» et la programmation «Prédéfinie».

2.4 - Mode Programmation : « AUTO »

Ce mode permet le fonctionnement automatique par fil pilote de votre apparéil de chauffage par l'intermédiaire d'une centrale de programmation ou d'un gestionnaire d'énergie.

Mode

Appuyer successivement sur [Mode] jusqu'à ce que le symbole «AUTO» s'affiche.

ORDRES ENVOYES PAR LE FIL PILOTE	L'ECRAN AFFICHE	RESULTAT OBTENU
ArrêtCHAuffage	AUTO	Arrêt instantané du chauffage
ECO	AUTO	Abaisissement de la tempéra-ture de 3,5°C par rapport à la position Confort ou selon votrechoix.
Conf-1	AUTO	Abaisissement de la températe de 1°C par rapport à la position Confort.
Conf-2	AUTO	Abaisissement de la températe de 2°C par rapport à la position Confort.
Hors Gel	AUTO	Maintient la températe de la pièce à environ 7°C.

Particularités

Dans le cas des modes de forçage Confort, Economique et Hors-Gel, les ordres Hors-Gel et Arrêtchauffage envoyés par la centrale de programmation ou le gestionnaire de tarification sont prioritaires. Pour vous le signaler, le symbole «AUTO» clignote.

Fonctions choisies	Centrale de programmation ou gestionnaire d'énergie
	Ordre envoyé par fil pilote : HG	Ordre envoyé par fil pilote : Arrêtchauffage
19,0°C	HG	BEL
ECO
HG		‘AUTO’

2.5 - La programmation interne :

2.5.1 - Réglage de l'horloge:

• Dans tous les cas, pour pouvoir utiliser la programmation, vous nevez régler l'heure et le jour de votre apparéel (réglage usine 00:00).
• En cas de coupure de courant supérieure à 30 minutes, vous dévrez aussi remettre à l'heure libre votre apparéil.

A- Réglage de l'heure :

Appuyer pendant 3s sur les touches (Boost) pour entrer dans le menu de programmation.

Appuyer avec les touches + ou - pour désir "ON" qui s'affiche à l'écran, vérifier par (Mode). (Le besoin de "OFF" vous fait sortir du réglage).

Appuyer avec les touches + ou - pour désir la fonction mise à l'heure : “Hr” dans le menu dérouulant et.Valider avec la touche (Mode).

Modifier l'heure avec les touches + et - puis valider avec la touche (Mode).

Modifier les minutes avec les touches + et - puis valider avec la touche (Mode).

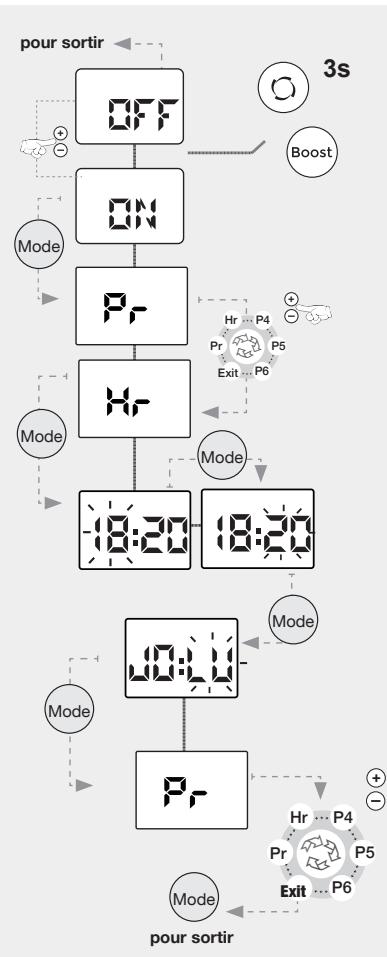

B - Réglage du jour :

Modifier le jour de la semaine (JO: LU = lundi,

JO : MA= mardi, JO :ME= mercredi, etc... ) avec les touches + et -.

Verifier par la touche (Mode).

Pour sorting, appuyer sur + ou - jusqu'à l'affichage «Exit» du menu déroulant. Valider par (Mode) pour sortir.

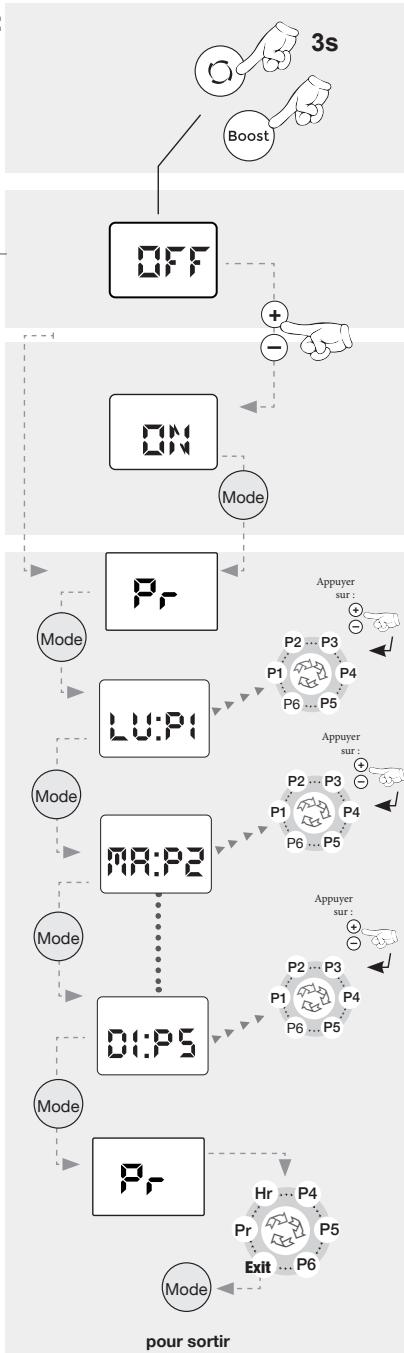

2.5.2 - Mise en place de la programmation :

Ce mode permet le fonctionnement automatique de votre apparéil de chauffage soit en consigne CONFORT, soit en consigne ECO.

Vous poulez affecter un programme à chaque jour de la semaine, pour cela :

• Appuyer simultanément pendant 3 secondes sur les touches et .

• L'écran affiche soit ON, soit OFF. Avec les touches + ou
  -,mettre sur la position ON.Enregister par la touche (Mode).

• L'écran affiche «Pr»,.Valider avec la touche (Mode).
• Attribuer l'un des programmes (prédéfini ou personnelisé) à chaque jour de la semaine avec les touches + et - du menu déroulant.
• Valider par la touche (Mode), l'écran affiche «Pr».
• Pour sortir, appuyer sur + ou - jusqu'à l'affichage «Exit» du menu déroulant.
• Valider par [Mode] pour sortir.

DETAIL DES PROGRAMMES PREDEFINIS (P1/P2/P3)

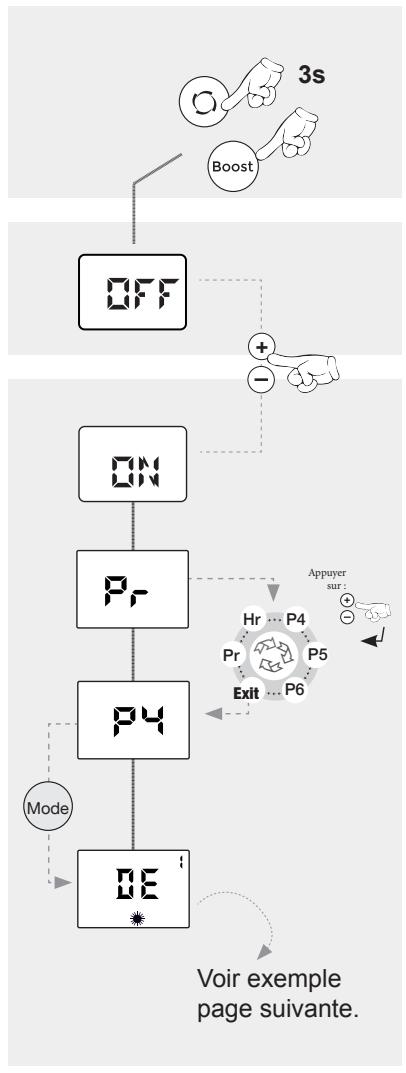

ET A PERSONnaliser (P4/P5/P6).

Programme prédéfini	Choix	Signification
P15h à 9h17h à 23h*Oh 2 4 6 8 10 12 14 16 18 20 22 24	P1	Le programme P1 vous permet d'avoir la température de consigne Confort le matin de 5h à 9h et le soir de 17h à 23h.
P25h à 9h12h à 14h17h à 23h*Oh 2 4 6 8 10 12 14 16 18 20 22 24	P2	Le programme P2 vous permit d'avoir la température de consigne Confort le matin de 5h à 9h, le midi de 12h à 14h et le soir de 17h à 23h.
P35h à 23h*Oh 2 4 6 8 10 12 14 16 18 20 22 24	P3	Le programme P3 vous permit d'avoir la température de consigne Confort de 5h à 23h.
Programmes à personnaliser voir § 2.8.4	P4P5P6	Les programmes P4, P5, P6 vous permettent de personnaliser jusqu'à 3 plages horaires de la température de consigne Confort, suivant vos besoin.

2.5.3 - Personnelisation des programmes P4/P5/P6

Ce mode permet le fonctionnement automatique journalier de votre apparéil de chauffage soit en consigne CONFORT, soit en consigne ECO.

Pour cela :

Quelque soit le mode de fonctionnement en cours :

• Appuyer simultanément pendant 3 secondes sur les touches (C) et (Boost).
• L'écran affiche soit ON, ou OFF. Avec les touches
• ou -,mettre sur la position ON.Enregistrer par la

touche (Mode).
-L'ecran affiche «Pr»
- Appuyer sur la touche + ou - pour désir l'un des programmes «P4/P5/P6» dans le menu déroulant.

(Nous choississons le programme P4, comme exemple).
- Valider par (Mode).

Vouss pouvez ainsi définir vos propres plages horaires en mode CONFORT; les plages horaires complémentaires seront automatiquement affectées en mode ECO. (Voir exemple page suivante).

i

Pour les programmes P4/P5/P6, par défaut, le réglage usine est sur Eco toute la journée.

COMMENT ÉTABLIR UN PROGRAMME PERSONNALISÉ ? EXEMPLE - P4

Prenons l'exemple pour le LUNDI «LU : P4 », nous souhaitons avoir la température de consigne CONFORT sous 3 plages horaires différentes : le matin de 6h à 9h, le midi de 11h à 14h et le soir de 18h à 22h.

Ex. de 6h à 9h	Choix : plage 1					Résultat
Plage 1	Mode DE +	Mode EH +	Mode A +	Mode FH +	Mode PH +	La plage horsaire n°1 de 6h à 9h est validée, vous passez automatiquement à la plage horsaire n°2
	Modifier l'heure de début avec			Modifier l'heure de fin avec

Ex. de 11h à 14h	Choix : plage 2				Résultat
Plage 2	Mode E2	Mode H2	Mode A2	Mode H2	La plage horsaire n°2 de 11h à 14h est validée, vous passez automatiquement la plage horsaire n°3
	Modifier l'heure de début avec + -		Modifier l'heure de fin avec + -

Ex. de 18h à 22h	Choix : plage 3					Résultat
Plage 3	Mode OE *	Mode 18H *	Mode R *	Mode 22H *	Mode *	La plage horsaire n°3 de 18h à 22h est validée, vous revenez à la position initiale Pr.
		Modifier l'heure de début avec + -		Modifier l'heure de fin avec + -		Programmer P5 ou P6 ou désir Exit pour sortir. Valider par Mode.

• Procedez de la même manière pour les programmes P5 et P6,

• Validator par (Mode) et besoin «Exit» pour sortir, puis validator par (Mode).

• Si vous souhaitez, vous pouvez revenir au fonctionnement automatique par fil pilote. Mettre sur la position OFF (voir chapitre 2.5.1).

2.6 - Autres paramétrages :

2.6.1 - Verrouillage parental simple :

Appuyer simultanément sur les touches + et - pendant 3s pour verrouiller ou déverrouiller le clavier.

Cette fonction permet de bloquer l'accès aux réglages de l'appareil afin d'empêcher toute modifi-cation intempestive. La touche Marche / Arrêtchauffage demeure active, même quand le verrouillage parental est activé.

2.6.2 - Verrouillage parental avec code : O- n

Vouaves la possibilité de verrouiller le clavier par un code personnel à 4 chiffres

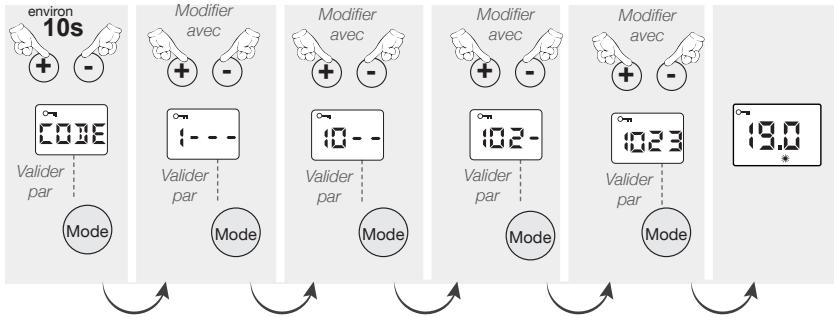

- Pour verrouiller

Il est IMPORTANT de bien se souvenir de ce code. En cas d'oubli, vous ne pourrez plus déverrouiller le clavier

- Pour déverrouiller

Modifier
avec

er

Valide

par

1

Modifier

Valider

par

Modifier
avec

Validator

par
1 1

Modifier

Valider

par

- Si code correct

- Si code incorrect

2.7 - Les fonctions économiques :

2.7.1- Mode Economique « ECO »:

Appuyer successivement sur [Mode] jusqu'à ce que le mode Economique «ECO» s'affiche.

Mode

Pour visualiser la consigne ECO, appuyer brièvement sur + ou -.

Pour modifier la température de consigne ECO :

Appuyer sur Mode 3s jusqu'à ce que la température de consigne ECO clignote.

Appuyer sur + ou - pour modifier.

Pour valider, appuyez sur [Mode].

En cas d'absence de courte durée (+ de 2h), il est conseillé, pour un maximum d'économie, d'utiliser ce mode de fonctionnement. Il provoque un abaisissement de la température de la pierce de 3,5.°C environ par rapport à la température de consigne.

2.7.2- Déroration en Mode Hors-Gel «HG» :

Appuyer successivement sur Mode jusqu'à ce que le mode Hors-Gel « HG » s'affiche.

Pour un maximum d'économie, en cas d'absence de longue durée (+ de 24h), utilisez ce mode. Il permet de maintainir la température de la pierce à environ 7^ .

Mode

2.7.3 - L'indicateur comportemental :

Cet indicateur permet d'optimiser le réglage de la température de comport. En fonction de sa position, le curseur sensibilise l'utilisateur sur le caractère économique ou non du réglage. Si le curseur se trouve au niveau du symbole vert, la température réglée est inférieure ou égale à la température conseillée de 19^ .

Le curseur apparait lors d'un changement de consigne

Cet indicateur permet de contrôle mais aussi d'ajuster la température désirée en fonction de son impact sur la consommation

2.7.4 - Le témoin de chauffe :

Le témoin « « vous indique la mise en chauffe de votre apparéil. Lorsque la température souhaitée est stabilisée, il s'allume et s'éteint selon les besoin des chauffe.

La fonction «REPEAT» permet d'enregistrer jusqu'à 2 heures auxquels le préchauffage de la salle de bain s'enclenchera automatiquement tous les jours pour qu'elle soit à la bonne température lors de son utilisation.

1- Enregistrement des heures «REPEAT»

2- Visualisation / Effacement des heures «REPEAT»

En cas d'absence d'enregistrement, les deux LED sont éteintes et l'écran affiche «NON» pendant une seconde avant de revenir à l'état initial.

3- Etat dans les différents Modes

En mode Arrêt chauffage, Arrêt fil pilote, la fonction «REPEAT» est désactivée, les deux LED associées sont éteintes.

En mode Hors-Gel (manuel ou fil pilote), la fonction «REPEAT» et l'accès au menu d'enregistrement et de consultation restent actifs.

2.7.6 - La fonction «Boost» :

La fonction (Boost) permet d'activer la puissance maximale de chauffe de l'appareil pendant une durée régiable.

1- Activation et désactivation

Appuyer sur la touche (Boost) pour activer la puissance de chauffe maximal de l'appareil, réglage de la durée avec les touches et (de 5 minutes à 2 heures).

2- Réglage de la durée par défaut

Après lancement de la fonction «Boost» avec le besoin du réglage de la durée, effectuer un appui long de 3 secondes sur la touche (Mode) pour enregistrer cette durée comme étant celle par défaut.

2.7.7 - Détector de fenêtre ouverte :

Le symbole apparait à l'écran lorsque le chauffage s'est arrêté suite à une détction de fenêtre et/ou de porte ouverte.

Un appui sur une touche remettra automatique le chauffage en fonctionnement.

Pour activer ou désactiver la fonction fenêtre ouverte voir le chapitre (2.7.8 - Paramétrage des fonctions annexes)

Cette fonction arrête automatiquement le chauffage en cas de détention d'une chute brute de température dans la pierce (Ex : une fenêtre ou une porte ouverte).

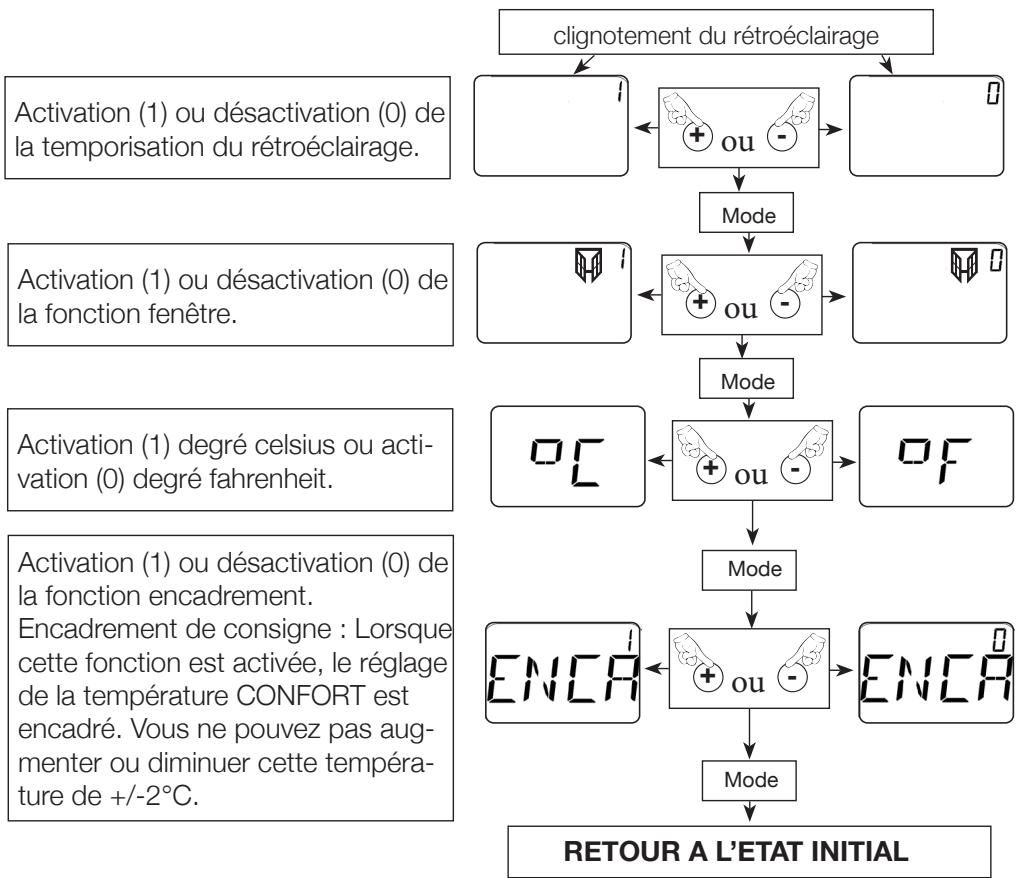

2.7.8 - Paramétrage des fonctions annexes :

Ce menu vous permet de verrouiller ou de déverrouiller certaines options et de régler certains paramètres.

Pour acceder au IN2, appuyer sur 已 ,I'ecran affiche

Un appui de 3s sur et sur Mode l'écran affiche NIV. Un appui de 3s sur donne accès au réglage des différents paramètres (voir ci-dessous).

- Mise en harmonie des affichages (Thermostat/Thermomètre) :

- Opération facultative -

Il n'est pas anormal qu'il y ait un écart entre l'affichage de l'appareil et celui d'un thermomètre. Si cet écart est supérieur à + / - 0,5^ , il est possible d'harmoniser les deux affichages.

Mode opératione :

Pour comparer la température affichée par le radiateur avec celle indiquée par un thermomètre, il faut :

• s'assurer que les consignes de la notice d'installation, notamment le positionnement et les distances minimales, sont respectées,
• fermer tous les ouvrants extérieurs du logement ainsi que la ou les portes interieures du local chauffé par le radiateur,
• placer votre thermomètre au centre de la pierce à une hauteur d'environ 1,2m, ne pas le poser sur un meuble,
• mesure le radiateur en mode CONFORT manuel,
• vérifier que votre consigne est régée entre 17 et 23^
• attendre la stabilisation thermique du local (environ 6h) et éviter autant que possible les allées et venues dans le local,
• s'assurer que la température affichée sur le radiateur et celle sur le thermomètre sont stables.

Ce réglage ne peut être réalisé que si les conditions ci-dessus sont respectées.

Le thermostat étant sur mode CONFORT, appuyer 3s sur MODE, deux cas peuvent seprésenter :

• La température de consigne clignote, l'harmonisation est alors possible.
• Afficher la température indiquée par votre thermomètre avec les touches (+) et (-

• Validator par la touche MODE

• L'affichage indique «NON»: l'harmonisation est impossible (il faut alors attendre que la température se stabilise).

Si vous n'exercez aucune action sur les touches () et (一) pendant 15 secondes, l'afficheur revient à sa position initiale.

NATURE	VERIFICATION	ACTION
L'appareil nechauffe pas	■ S'assurer que l'écran digital est actif.	■ Appuyer sur Marche.■ Appuyer successivement sur Mode jusqu'à ce que la position Confort s'affiche.
	■ Si l'écran digital n'est toujours pas allumé.	■ S'assurer que les disjoncteurs d'installation sont enclenchés et appuyer sur Marche.
	■ S'assurer d'être en mode comfort	■ Appuyer successivement sur Mode jusqu'à ce que la position Confort s'affiche.
	■ S'assurer que la fonction fenêtre ouverte n'est pas activée et qu'une fenêtre ou une porte n'est pas ouverte dans lapiece.	■ Fermer la porte et/ou lafenêtre, réinitialiser la fonction, voir chapitre 2.7.7.
	■ L'écran digital est actif, le témoin dechauffe est éteint.	■ Vérifier la valeur de la consigne.■ La température ambiente ne nécessite pas de chauffer.■ L'appareil est en mode Eco ou mode Nuit ou en délestage : s'assurer que le système de délestage n'a pas coupé l'alimentation de l'appareil.
L'appareilchauffe toutle temps	■ Vérifier que le réglage de la température n'a pas été modifié.■ Vérifier que l'appareil n'est pas situépres d'une porte ouverte ou/et dans uncourant d'air.	■ Régler de nouveau la température.■ Fermer la porte ou supprimer le courant d'air.
L'appareilne suit pas lesordres deprogrammation	■ Vérifier qu'il est en mode programmation■ Vérifier la programmation	■ Mettre en mode programmation■ RÉalisser la programmation

DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE

4 CONSEILS -ENTRETIEN

• Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussierage en passant l'aspirateur.
• Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, ...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit.

NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUERAIENT DE DÉTERIORER LE REVÊTEMENT DE L'APPAREIL.

Recommendations et consels

Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparait après quelques minutes de fonctionnement.

Si vous installation est equipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil nechauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dés rétablissement d'une consommation normale, l'appareil se remettra en chauffe.

Prévu pour être raccordé à un réseau d'alimentation électrique 230V~ 50Hz.

TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ETRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ.

5 CHARACTERISTIQUES

REFERENCE	PUISSANCE (W)	INTENSITE (A)	HAUTEUR (mm)	LARGEUR (mm)	EPAIS. Appareil + fixation murale (mm)
N171111	500	2,2	1389	400	129
N171311	500	2,2	1011	500
N171312	750	3,3	1389	500

IMPORTANT : LES CARACTERISTIQUES DE L'APPAREIL SONT INDIQUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE.

CE	L'apposition de cette marque par le fabricant garantit que l'appareil respecte les dir- rectives communautaires européennes de sécurité (directive basse tension- DBT) de compatibilité électromagnétique (CEM), et de limitation de substances dangereuses (ROHS) et d'écoconception applicable aux produits liés à l'énergie (ERP).
classé II	Appareil de classe 2 : signifie que l'appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre).
IP....	Indice de Protection de l'enveloppe de l'appareil contre la pénetration des corps solides et liquides

FR

Cet apparieil et ses accessoires se recyclant

REPRISE

A LA LIVRAISON

A DEPOSER

EN MAGASIN

A DEPOSER

EN DECHETERIE

Points de collecte sur www.quefairedemesdechets.fr

Privilégiez la réparation ou le don de votre apparéil!

L'étiquette signalétique est placée en bas et à droite (côté commande) de votre apparéil, elle permet de l'identifier.

Elle est composée de :

• La reférence complète de l'appareil et son indice de fabrication (rep.A) à préciser pour le SAV.
• Sa puissance en Watt (rep. B).
• Les certificates de conformités, adress (rep. C-D-E-F).
• N^ du constructeur (rep X).

Notes :

Notes :

Noiroto

SERVICECLIENT：[phone]

[e-mail]

[e-mail]
