ACTIBAIN SOUFFLANT - Sèche-serviettes électrique NOIROT - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Radiateur sèche-serviettes électrique
Fonction principale	Chauffage et séchage de serviettes
Mode de chauffage	Soufflant
Installation	Mural
Alimentation électrique	230 V / 50 Hz (standard européen)
Puissance	Non précisé
Thermostat intégré	Oui
Programmation	Oui, programmable
Matériau	Aluminium ou acier (général)
Dimensions	Non précisé
Poids	Non précisé
Couleur	Non précisé
Protection contre l'humidité	Oui, adapté salle de bain
Accessoires inclus	Barres porte-serviettes
Garantie	Non précisé
Normes de sécurité	Conforme aux normes électriques européennes

FOIRE AUX QUESTIONS - ACTIBAIN SOUFFLANT NOIROT

Comment activer le NOIROT ACTIBAIN SOUFFLANT ?

Pour activer le NOIROT ACTIBAIN SOUFFLANT, branchez l'appareil à une prise électrique, puis appuyez sur le bouton d'alimentation situé sur le panneau de contrôle.

Comment régler la température de l'appareil ?

Utilisez le thermostat intégré pour régler la température souhaitée. Tournez le bouton pour sélectionner la température entre 10°C et 30°C.

L'appareil ne chauffe pas, que faire ?

Vérifiez que l'appareil est correctement branché et que le réglage de la température est supérieur à la température ambiante. Si le problème persiste, contactez le service après-vente.

Est-ce que le NOIROT ACTIBAIN SOUFFLANT est bruyant ?

L'appareil est conçu pour fonctionner silencieusement. Si vous entendez des bruits inhabituels, vérifiez qu'il est bien posé sur une surface plane et qu'aucun objet ne bloque les ventilations.

Comment nettoyer le filtre de l'appareil ?

Débranchez l'appareil, retirez le filtre en suivant les instructions du manuel d'utilisation, puis nettoyez-le à l'eau tiède. Assurez-vous qu'il soit complètement sec avant de le remettre en place.

Quelle est la consommation énergétique du NOIROT ACTIBAIN SOUFFLANT ?

La consommation énergétique varie selon le réglage de la température, mais en moyenne, l'appareil consomme environ 2000 W lorsqu'il est en pleine puissance.

Est-il possible d'utiliser l'appareil dans une salle de bain ?

Non, il est déconseillé d'utiliser le NOIROT ACTIBAIN SOUFFLANT dans des zones humides comme les salles de bain pour des raisons de sécurité.

Quelle garantie est offerte avec l'appareil ?

Le NOIROT ACTIBAIN SOUFFLANT est couvert par une garantie de 2 ans, qui couvre les défauts de fabrication. Conservez votre preuve d'achat pour faire valoir la garantie.

L'appareil peut-il être utilisé en continu ?

Oui, l'appareil est conçu pour un usage continu. Cependant, il est recommandé de faire des pauses de temps en temps pour prolonger sa durée de vie.

Comment éteindre le NOIROT ACTIBAIN SOUFFLANT ?

Pour éteindre l'appareil, appuyez à nouveau sur le bouton d'alimentation situé sur le panneau de contrôle.

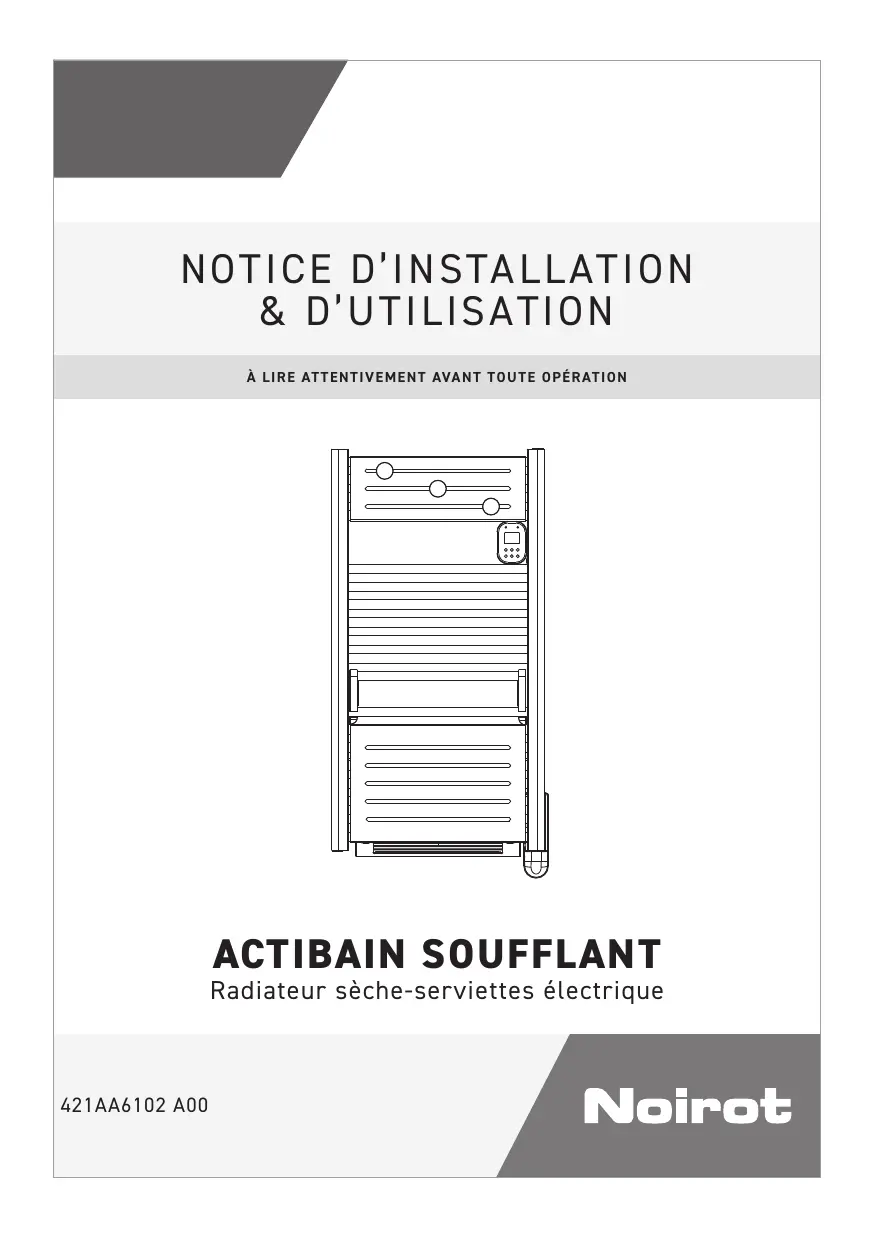

MODE D'EMPLOI ACTIBAIN SOUFFLANT NOIROT

Radiateur sèche-serviettes électrique

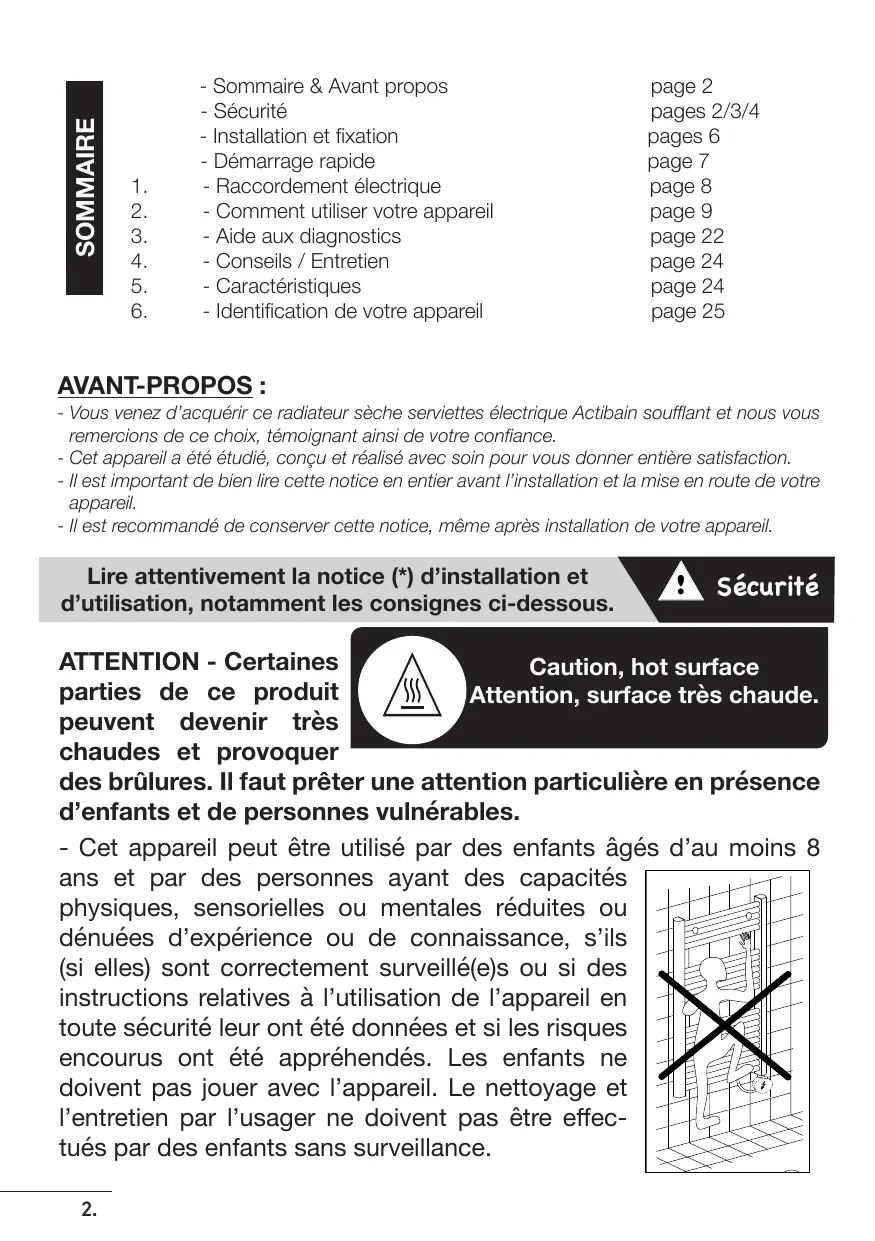

SOMMAIRE	- Sommaire & Avant propos	page 2
	- Sécurité	pages 2/3/4
	- Installation et fixation	pages 6
	- Démarrage rapide	page 7
1.	- Raccordement électrique	page 8
2.	- Comment utiliser votre appareil	page 9
3.	- Aide aux diagnostics	page 22
4.	- Conseils / Entretien	page 24
5.	- Caractéristiques	page 24
6.	- Identification de votre appareil	page 25

AVANT-PROPOS :

• Vous venez d'acquérir ce radiateur sèche serviettes électrique Actibain soufflant et nous vous remercions de ce choix, témoignant ainsi de votre confiance.
• Cet appareil a été étudié, conçu et réalisé avec soin pour vous donner entière satisfaction.
• Il est important de bien lire cette notice en entier avant l'installation et la mise en route de votre appareil.
• Il est recommandé de conserver cette notice, même après installation de votre appareil.

Lire attentivement la notice (\*) d'installation et d'utilisation, notamment les consignes ci-dessous.

Sécurité

ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer

Caution, hot surface Attention, surface très chaude.

des brûlures. Il faut prêter une attention particulière en présence d'enfants et de personnes vulnérables.

- Cet appareil peut être utilisé par des enfants âgés d'au moins 8

ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

• Il convient de maintenir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
• Les enfants âgés entre 3 ans et 8 ans doivent uniquement mettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en comprennent bien les dangers potentiels.
• Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni régler, ni nettoyer l'appareil et ni réaliser l'entretien de l'utilisateur.
• Veillez à ne rien introduire dans l'appareil.
• L'appareil doit être fixé sur ses supports, l'utilisation d'adhésifs pour fixer les supports ou l'appareil est interdite.
• Le raccordement électrique de cet appareil doit impérativement être effectué hors tension par une personne qualifiée.
• Toutes les interventions sur les appareils doivent être effectuées hors tension et par un personnel qualifié.
• L'alimentation électrique de l'appareil doit être réalisée via un dispo-

sitif de coupure omnipolaire conforme aux règles d'installation.

- L'appareil ne doit pas être installé sous une prise de courant.

- Respecter les distances minimum d'installation au sol, aux parois, aux meubles, etc... (Fig. A).

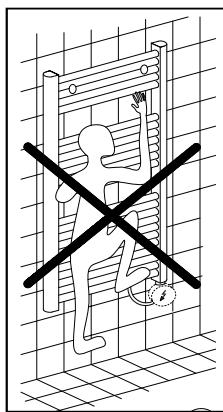

- MISE EN GARDE : Pour éviter tout danger pour les très jeunes enfants, il est recommandé d'installer cet appareil de façon telle que le barreau chauffant le plus bas soit au moins à 600mm au-dessus du sol.

- Respecter le sens d'installation de l'appareil (boîtier de commande à droite).

- Cet appareil de chauffage est rempli d'une quantité précise d'huile spéciale. Les réparations nécessitant l'ouverture du réservoir d'huile ne doivent être effectuées que par le fabricant ou son service après-vente qu'il convient de contacter en cas de fuite d'huile. Lorsque l'appareil de chauffage est mis au rebut, respecter les réglementations concernant l'élimination de l'huile.

- L'alimentation électrique doit être protégée par un dispositif différentiel résiduel de courant assigné au plus égal à 30 mA, notamment dans le cas d'une installation dans un local contenant une baignoire ou une douche.

- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

- Éviter d'installer l'appareil dans un courant d'air susceptible de perturber sa régulation.

- MISE EN GARDE : Cet appareil est destiné seulement au séchage du linge lavé à l'eau.- L'appareil peut être installé dans le volume 2 ou hors volume des salles d'eau (Fig.B).

• L'installation doit être conforme aux normes en vigueur dans le pays d'installation (NF C 15-100 pour la France).
• Cet appareil de chauffage électrique direct est destiné à assurer le chauffage d'ambiance des locaux de type habitat ou assimilables, individuels ou collectifs, neufs ou existants.

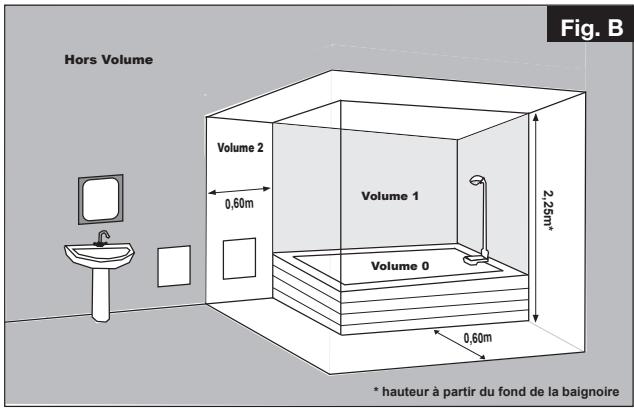

Hors Volume Volume 2 0,60m Volume 1 2,25m* Volume 0 0,60m * hauteur à partir du fond de la baignoire Fig. B

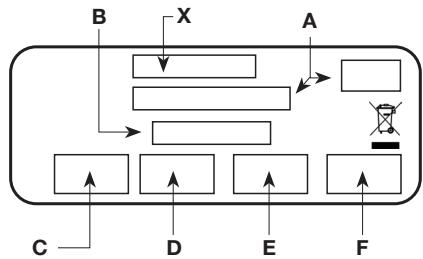

Identification de l'appareil
Type d'appareil :	Appareil de chauffage électrique décentralisé à action directe à poste fixe
Caractéristiques		1300W	1500W	1750 W	Unité
Puissance thermique
Puissance thermique nominale	Pnom	1,3	1,5	1,75	kW
Puissance thermique minimale (indicative)	Pmin	N.A.	N.A	N.A.	kW
Puissance thermique maximale continue	Pmax,c	1,3	1,5	1,75	kW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	0,00	0,00	0,00	kW
À la puissance thermique minimale	elmin	0,00	0,00	0,00	kW
En mode veille	eISB	0,001	0,001	0,001	kW
Caractéristiques					Unité
Type de contrôle de la température de la pièce (sélectionner un seul type)
contrôle électronique de la température de la pièce et programmateur hebdomadaire					Oui
contrôle de la température de la pièce, avec détecteur de fenêtre ouverte					Oui

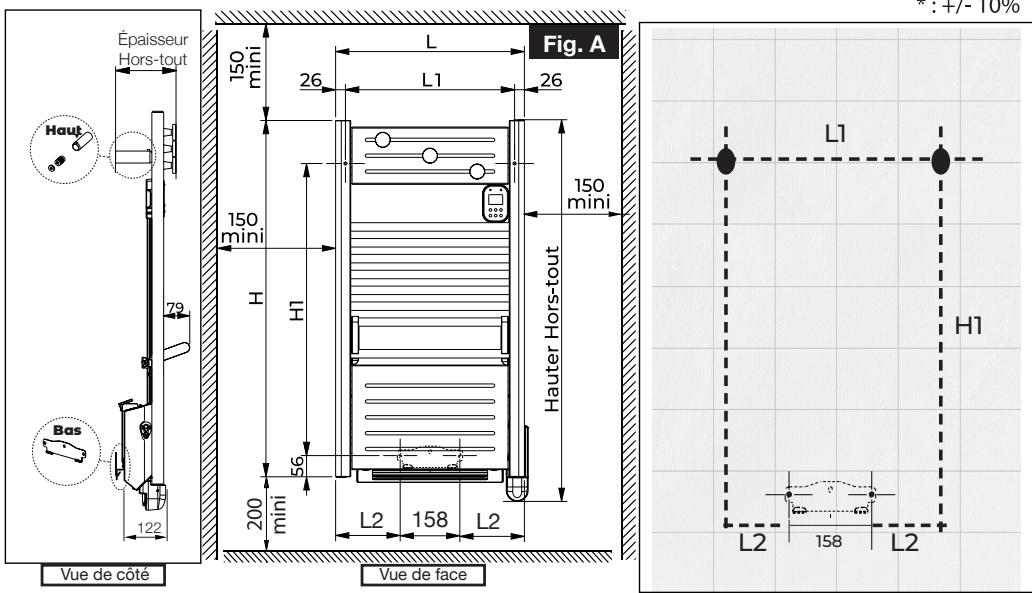

INSTALLATION ET FIXATION

Référence	Puissance (W)	H(mm)	H1(mm)	L(mm)	L1(mm)	L2(mm)	Hauteur Hors-tout (mm)	Épaisseur Hors-tout (mm)	Poids (kg)*
N171215	500W+800W	1322	1152	400	348	121	1389	153	17.5
N171415	500W+1000W	944	774	500	448	171	1011		15.6
N171416	750W+1000W	1322	1152	500	448	171	1389		19.5

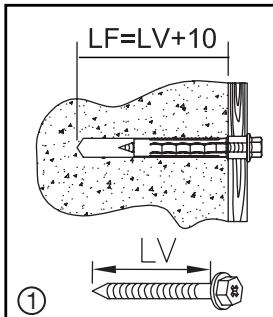

LF=LV+10 LV ①

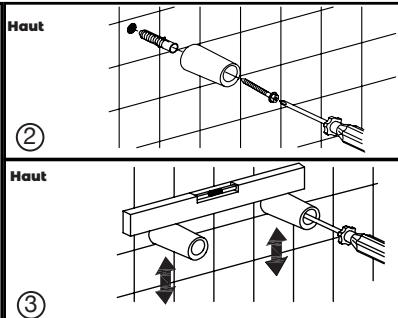

Haut ② Haut ③

Haut Bas ④

Haut ⑤

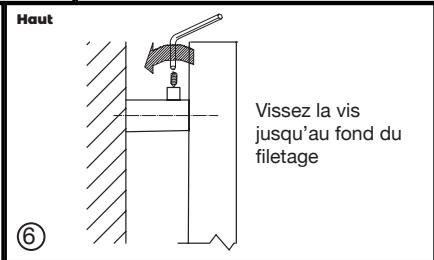

Haut Vissez la vis jusqu'au fond du filetage ⑥

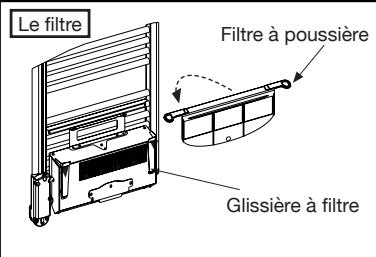

Le filtre Filtre à poussière Glissière à filtre

DEMARRAGE RAPIDE

- Mise en marche / Arrêt chauffage de l'appareil

Appuyer sur ⏻ pour mettre l'appareil en marche ou pour l'arrêt chauffage de votre appareil.

- Réglage de la température souhaitée

Pour ajuster la température souhaitée, appuyer sur ⊕ ou ⊖.

- Sélection du mode de fonctionnement

Mode

Appuyer sur Mode pour choisir le mode de fonctionnement

* L'appui 3 secondes simultanément sur les touches ☐ et Boost permet d'alterner entre la programmation «Auto» et la programmation «Prédéfinie».

VOUSSOUHAITEZ	APPUYERSUR	UTILISER LAFONCTION	L'ECRANAFFICHE
Maintenir la températureConfort.	Mode	CONFORT
Maintenir la pièce à latempératureEconomique.	Mode	ÉCONOMIQUE
Maintenir la pièce à unetempérature Hors Gel.	Mode	HORS-GEL
Avant de pouvoir activer tout mode de programmation,vous reporter au paragraphe (Réglage de l'horloge et du jour).
Appliquer l'ordre envoyépar votre centrale deprogrammation ou votregestionnaire d'énergie.	Mode	PROGRAMMATION« AUTO »*
Appliquer unprogramme prédéfini oupersonnalisé		PROGRAMMATION« PREDEFINIE »*

- La fonction «BOOST»

Appuyer sur Boost et sélectionner la durée souhaitée avec ⊕ et ⊖.

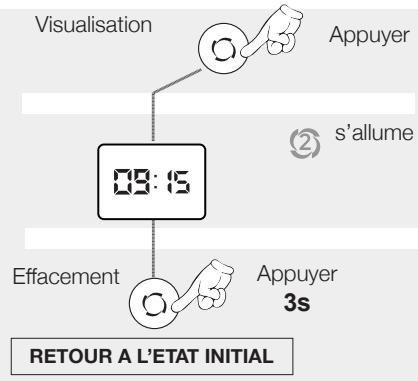

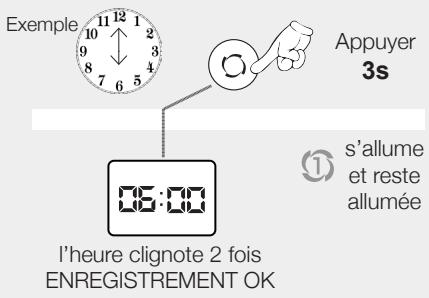

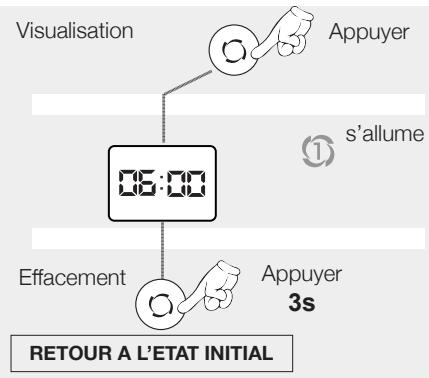

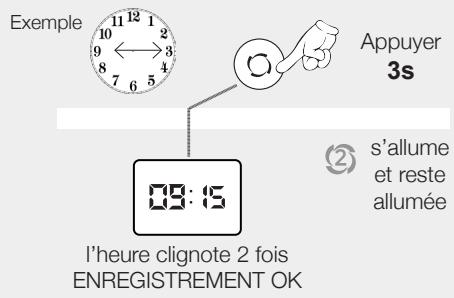

- La fonction «REPEAT»

Permet d'enregistrer et de visualiser les Tops horaires (2 horaires) de préchauffage de la salle de bain.

Appuyer 3s pour enregistrer l'horaire actuel puis valider par Mode. Appuyer sur pour visualiser l'horaire choisi.

Veuillez lire attentivement les règles de sécurité avant le raccordement de l'appareil.

• L'installation électrique doit être conforme aux normes en vigueur dans le pays d'installation (NFC 15-100 pour la France).
• L'appareil doit être raccordé sur un réseau électrique 230V 50Hz, par l'intermédiaire d'une boîte de raccordement.

Respecter le sens de branchement :

MARRON = PHASE,

BLEU ou GRIS = NEUTRE,

NOIR = FIL PILOTE

- Si le fil noir n'est pas utilisé, il doit être raccordé à une borne isolée électriquement et non raccordée au réseau électrique.

Le fil noir ne doit en aucun cas être raccordé à une borne de terre ou au fil VERT / JAUNE.

- Vérifier le branchement correct de tous les fils dans les bornes de la boîte murale de raccordement.

NOTA : Les ordres de programmation sont distribués par les signaux ci-dessous, mesurés par rapport au Neutre.

Mode	Signal à transmettre	Mesure par rapport au neutre
Confort		0 Volt
Eco		230 Volts
Hors-gel		115 Volts négatif
Arrêt Chauffage		115 Volts positif
Conf. -1°C	^3s M _-297s	230 Volts/3s
Conf. -2°C	^7s M _-293s	230 Volts/7s

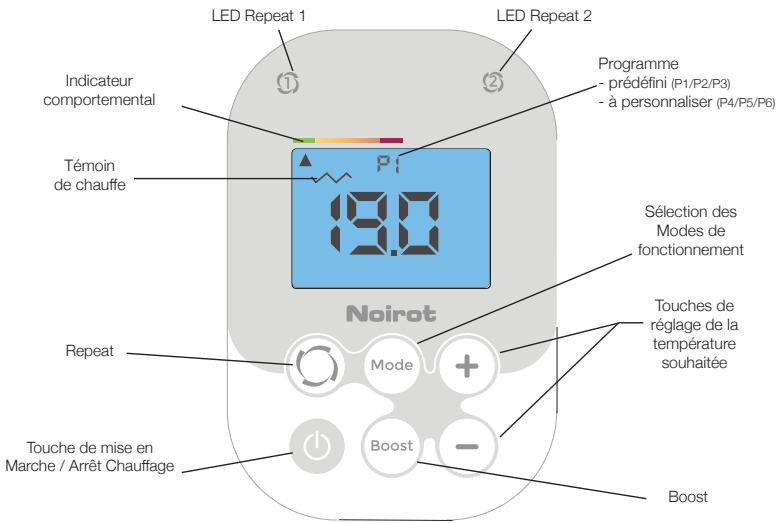

LED Repeat 1 LED Repeat 2 Indicateur comportemental Témoin de chauffe Repeat Touche de mise en Marche / Arrêt Chauffage Programme - prédéfini (P1/P2/P3) - à personnaliser (P4/P5/P6) Sélection des Modes de fonctionnement Touches de réglage de la température souhaitée Boost Noirot Mode + Boost - +

Veillez à enlever la pellicule de protection du boîtier de commande.

2.1 - Mise en marche / Arrêt chauffage de l'appareil :

Pour la mise en marche, appuyer sur ⏻, l'écran affiche la température de Confort : 19.0°C, puis affiche l'heure au bout de 10s.

Pour l'arrêt chauffage, appuyer sur ⏻, l'écran affiche ----, puis l'heure au bout de 10s.

- L'appareil conserve les réglages en mémoire, même en cas de coupure secteur.

19.0 *

2.2 - Mode Confort / Réglage de la température de consigne :

Appuyer sur + ou - pour augmenter ou diminuer la température de consigne souhaitée.

Pour que la température se stabilise à la valeur souhaitée, fermer les portes de la pièce.

19.0 * 18.5 *

2.3 - Le sélecteur de MODE :

Effectuer des appuis successifs sur Mode

Le sélecteur de mode vous permet de sélectionner 5 fonctions.

VOUSSOUHAITEZ	APPUYERSUR	UTILISERLA FONCTION	L'ECRANAFFICHE
Maintenir la pièceà la température Confort.	Mode	CONFORT
Maintenir la pièceà la températureEconomique.	Mode	ÉCONOMIQUE
Maintenir la pièce à unetempérature Hors Gel.	Mode	HORS-GEL
Avant de pouvoir activer tout mode de programmation,vous reporter au paragraphe 2.5 (Réglage de l'horloge et du jour).
Appliquer l'ordre envoyépar votre centrale deprogrammation ou votregestionnaire d'énergie.	Mode	PROGRAMMATION« AUTO »*
Appliquer un programmeprédéfini ou personnalisé		PROGRAMMATION« PREDEFINIE »*	*exemple P2*

* L'appui 3 secondes simultanément sur les touches 📄 et Boost permet d'alterner entre la programmation «Auto» et la programmation «Prédéfinie».

2.4 - Mode Programmation : « AUTO »

Ce mode permet le fonctionnement automatique par fil pilote de votre appareil de chauffage par l'intermédiaire d'une centrale de programmation ou d'un gestionnaire d'énergie.

Mode

19.0 AUTO *

Appuyer successivement sur Mode jusqu'à ce que le symbole «AUTO» s'affiche.

ORDRES ENVOYES PAR LE FIL PILOTE	L'ECRAN AFFICHE	RESULTAT OBTENU
Arrêt chauffage		Arrêt instantané du chauffage
ECO		Abaissement de la tempéra-ture de 3,5°C par rapport à la position Confort ou selon votre choix.
Conf-1		Abaissement de la température de 1°C par rapport à la position Confort.
Conf-2		Abaissement de la température de 2°C par rapport à la position Confort.
Hors Gel		Maintient la température de la pièce à environ 7°C.

Particularités

Dans le cas des modes de forçage Confort, Economique et Hors-Gel, les ordres Hors-Gel et Arrêt chauffage envoyés par la centrale de programmation ou le gestionnaire de tarification sont prioritaires. Pour vous le signaler, le symbole «AUTO» clignote.

Fonctions choisies	Centrale de programmation ou gestionnaire d'énergie
	Ordre envoyé par fil pilote : HG	Ordre envoyé par fil pilote : Arrêt chauffage
19,0°C
ECO
HG

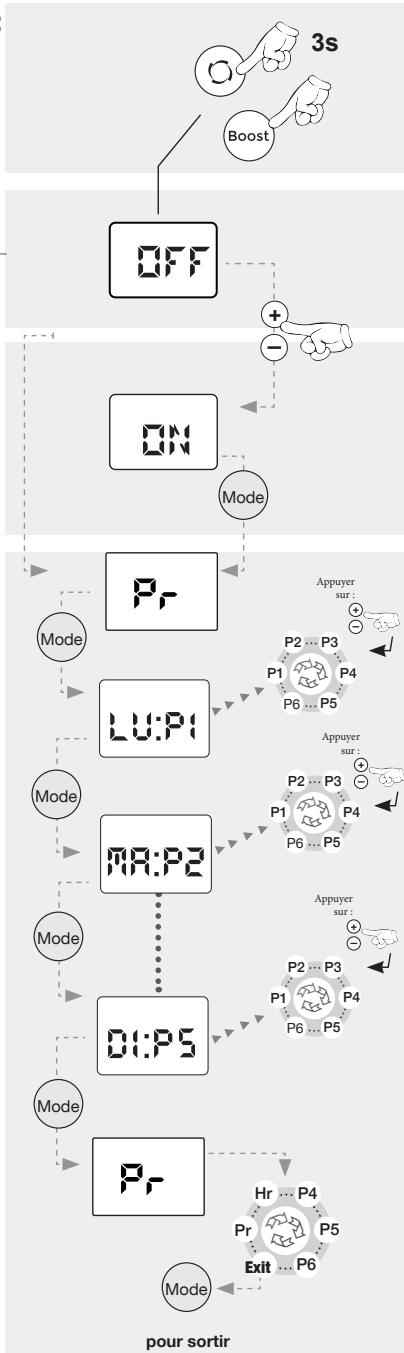

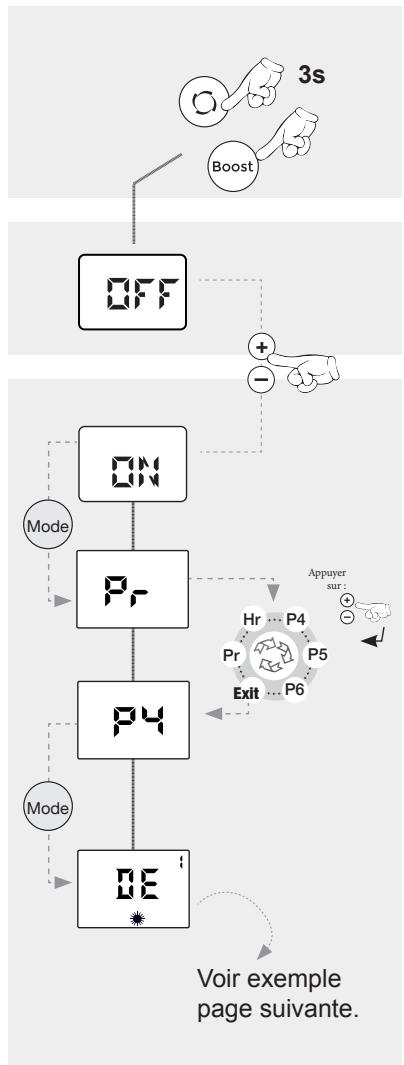

2.5 - La programmation interne :

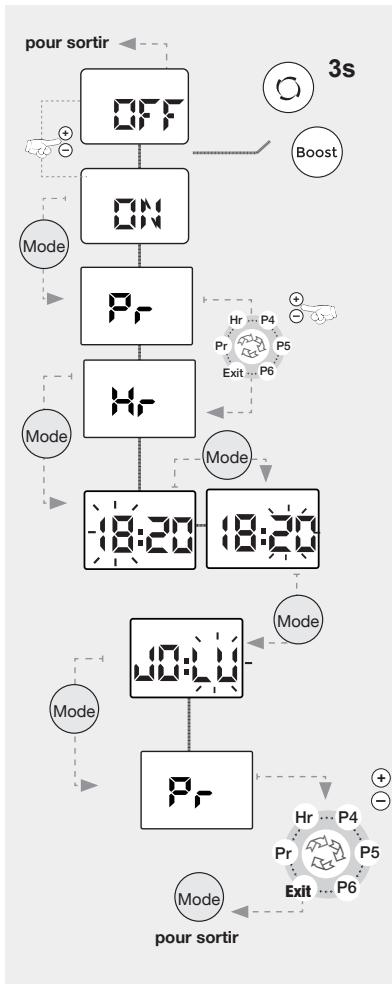

2.5.1 - Réglage de l'horloge :

• Dans tous les cas, pour pouvoir utiliser la programmation, vous devez régler l'heure et le jour de votre appareil (réglage usine 00:00).
• En cas de coupure de courant supérieure à 30 minutes, vous devrez aussi remettre à l'heure votre appareil.

00:00 小

A- Réglage de l'heure :

Appuyer pendant 3s sur les touches Ⓞ et Ⓒ pour entrer dans le menu de programmation.

Appuyer avec les touches + ou - pour choisir "ON" qui s'affiche à l'écran, valider par Mode. (Le choix de "OFF" vous fait sortir du réglage).

"Pr" s'affiche à l'écran,

Appuyer avec les touches + ou - pour choisir la fonction mise à l'heure : "Hr" dans le menu déroulant et valider avec la touche Mode.

Modifier l'heure avec les touches + et – puis valider avec la touche Mode.

Modifier les minutes avec les touches + et – puis valider avec la touche Mode.

B - Réglage du jour :

Modifier le jour de la semaine (JO : LU = lundi,

JO : MA= mardi, JO :ME= mercredi, etc...) avec les touches + et -.

Valider par la touche Mode.

Pour sortir, appuyer sur + ou - jusqu'à l'affichage «Exit» du menu déroulant. Valider par Mode pour sortir.

2.5.2 - Mise en place de la programmation :

Ce mode permet le fonctionnement automatique de votre appareil de chauffage soit en consigne CONFORT, soit en consigne ECO.

Vous voulez affecter un programme à chaque jour de la semaine, pour cela :

- Appuyer simultanément pendant 3 secondes sur les touches Ⓞ et Boost .

• L'écran affiche soit ON, soit OFF. Avec les touches + ou
  -, mettre sur la position ON. Enregistrer par la touche Mode.
• L'écran affiche «Pr», valider avec la touche Mode.

- Attribuer l’un des programmes (prédéfini ou personnalisé) à chaque jour de la semaine avec les touches + et - du menu déroulant.

- Valider par la touche Mode, l'écran affiche «Pr».

- Pour sortir, appuyer sur + ou - jusqu'à l'affichage «Exit» du menu déroulant.

- Valider par Mode pour sortir.

DETAIL DES PROGRAMMES PREDEFINIS (P1/P2/P3)

ET A PERSONNALISER (P4/P5/P6).

Programme prédéfini		Choix	Signification
		P1	Le programme P1 vous permet d'avoir la température de consigne Confort le matin de 5h à 9h et le soir de 17h à 23h.
		P2	Le programme P2 vous permet d'avoir la température de consigne Confort le matin de 5h à 9h, le midi de 12h à 14h et le soir de 17h à 23h.
		P3	Le programme P3 vous permet d'avoir la température de consigne Confort de 5h à 23h.
P		P4	Les programmes P4, P5, P6 vous permettent de personnaliser jusqu'à 3 plages horaires de la température de consigne Confort, suivant vos besoins.
		P5
		P6

2.5.3 - Personnalisation des programmes P4/P5/P6»

Ce mode permet le fonctionnement automatique journalier de votre appareil de chauffage soit en consigne CONFORT, soit en consigne ECO.

Pour cela :

Quelque soit le mode de fonctionnement en cours :

• Appuyer simultanément pendant 3 secondes sur les touches Ⓞ et Boost.
• L'écran affiche soit ON, ou OFF. Avec les touches
• ou -, mettre sur la position ON. Enregistrer par la

touche Mode.

• L'écran affiche «Pr»
• Appuyer sur la touche + ou - pour choisir l'un des programmes «P4/P5/P6» dans le menu déroulant.

(Nous choisissons le programme P4, comme exemple).

- Valider par Mode.

Vous pouvez ainsi définir vos propres plages horaires en mode CONFORT; les plages horaires complémentaires seront automatiquement affectées en mode ECO. (Voir exemple page suivante).

i

Pour les programmes P4/P5/P6, par défaut, le réglage usine est sur Eco toute la journée.

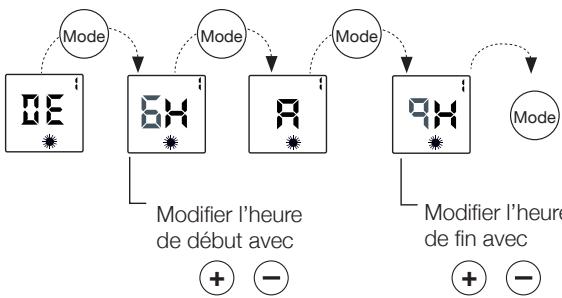

COMMENT ÉTABLIR UN PROGRAMME PERSONNALISÉ ? EXEMPLE - P4

Prenons l'exemple pour le LUNDI «LU : P4 », nous souhaitons avoir la température de consigne CONFORT sous 3 plages horaires différentes : le matin de 6h à 9h, le midi de 11h à 14h et le soir de 18h à 22h.

Ex. de 6h à 9h	Choix : plage 1	Résultat
	3	La plage horaire n°1 de 6h à 9h est validée, vous passez automatiquement à la plage horaire n° 2

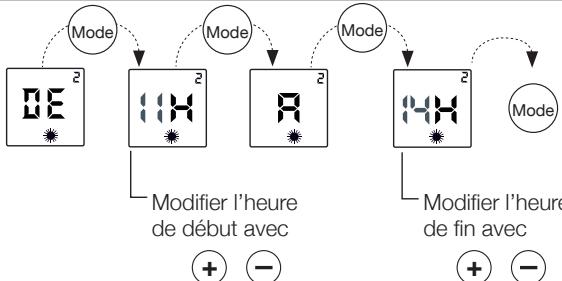

Ex. de 11h à 14h	Choix : plage 2	Résultat
		La plage horaire n°2 de 11h à 14h est validée, vous passez automatiquement la plage horaire n°3

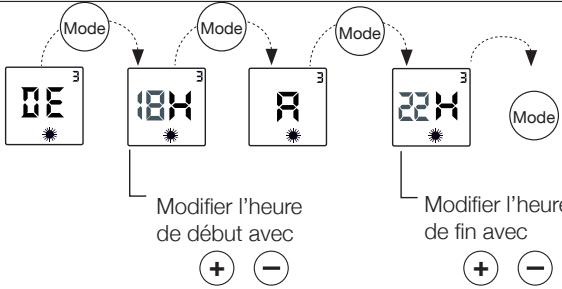

Ex. de 18h à 22h	Choix : plage 3	Résultat
		La plage horaire n°3 de 18h à 22h est validée, vous revenez à la position initiale Pr. Programmer P5 ou P6 ou choisir Exit pour sortir. Valider par Mode.

• Procédez de la même manière pour les programmes P5 et P6,
• Valider par Mode et choisir «Exit» pour sortir, puis valider par Mode.

- Si vous souhaitez, vous pouvez revenir au fonctionnement automatique par fil pilote. Mettre sur la position OFF (voir chapitre 2.5.1).

2.6 - Autres paramétrages :

2.6.1 - Verrouillage parental simple :

Appuyer simultanément sur les touches + et - pendant 3s pour verrouiller ou déverrouiller le clavier.

19.0 *

Cette fonction permet de bloquer l'accès aux réglages de l'appareil afin d'empêcher toute modification intempestive. La touche Marche / Arrêt chauffage demeure active, même quand le verrouillage parental est activé.

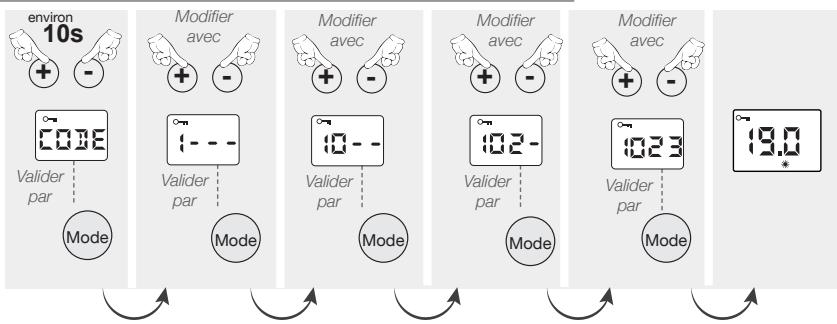

2.6.2 - Verrouillage parental avec code :

Vous avez la possibilité de verrouiller le clavier par un code personnel à 4 chiffres

• Pour verrouiller


environ 10s + - CODE Valider par Mode Modifier avec + - Valider par Mode Modifier avec + - Valider par Mode 10-- Valider par Mode Modifier avec + - Valider par Mode 102-- Valider par Mode Modifier avec + - Valider par Mode 1023 Valider par Mode 19.0*

Il est IMPORTANT de bien se souvenir de ce code. En cas d'oubli, vous ne pourrez plus déverrouiller le clavier

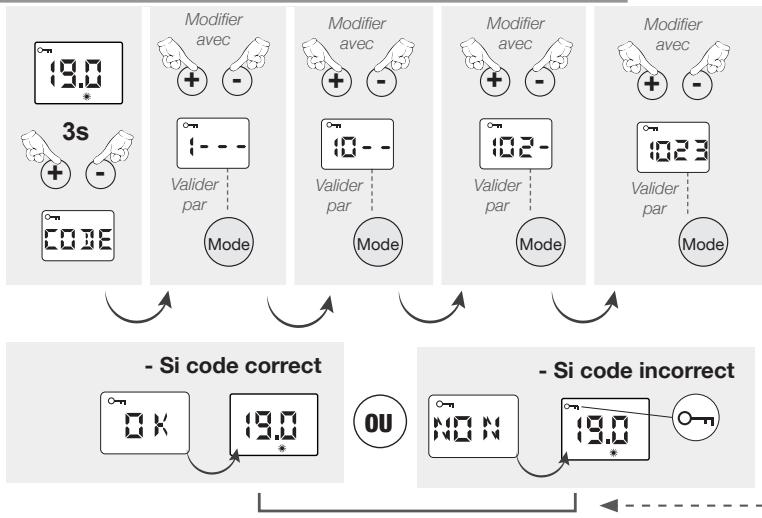

• Pour déverrouiller

2.7 - Les fonctions économiques :

2.7.1- Mode Economique « ECO » :

Appuyer successivement sur Mode jusqu'à ce que le mode Economique «ECO» s'affiche.

Mode

Pour visualiser la consigne ECO, appuyer brièvement sur + ou -.

Pour modifier la température de consigne ECO :

Appuyer sur [Mode] 3s jusqu'à ce que la température de consigne ECO clignote.

Appuyer sur + ou - pour modifier.

Pour valider, appuyez sur Mode.

En cas d'absence de courte durée (+ de 2h), il est conseillé, pour un maximum d'économie, d'utiliser ce mode de fonctionnement. Il provoque un abaissement de la température de la pièce de 3,5.°C environ par rapport à la température de consigne.

2.7.2- Dérogation en Mode Hors-Gel «HG» :

Appuyer successivement sur Mode jusqu'à ce que le mode Hors-Gel « HG » s'affiche.

Pour un maximum d'économie, en cas d'absence de longue durée (+ de 24h), utilisez ce mode. Il permet de maintenir la température de la pièce à environ 7°C.

Mode

H6

2.7.3 - L'indicateur comportemental :

Cet indicateur permet d'optimiser le réglage de la température de confort. En fonction de sa position, le curseur sensibilise l'utilisateur sur le caractère économe ou non du réglage. Si le curseur se trouve au niveau du symbole vert, la température réglée est inférieure ou égale à la température conseillée de 19°C.

Le curseur apparait lors d'un changement de consigne

indicateur comportemental

Cet indicateur permet de contrôler mais aussi d'ajuster la température désirée en fonction de son impact sur la consommation

2.7.4 - Le témoin de chauffe :

Le témoin vous indique la mise en chauffe de votre appareil. Lorsque la température souhaitée est stabilisée, il s'allume et s'éteint selon les besoins de chauffe.

2.7.5 - La fonction «REPEAT»

La fonction «REPEAT» permet d'enregistrer jusqu'à 2 horaires auxquels le préchauffage de la salle de bain s'enclenchera automatiquement tous les jours pour qu'elle soit à la bonne température lors de son utilisation.

1- Enregistrement des heures «REPEAT»

Exemple 11 12 10 2 9 3 8 7 6 5 Appuyer 3s 06:00 s'allume et reste allumée l'heure clignote 2 fois ENREGISTREMENT OK

Exemple 11 12 1 10 ←→ 3 9 8 7 6 5 4 Appuyer 3s 09:15 ② s'allume et reste allumée l'heure clignote 2 fois ENREGISTREMENT OK

2- Visualisation / Effacement des heures «REPEAT»

En cas d'absence d'enregistrement, les deux LED sont éteintes et l'écran affiche «NON» pendant une seconde avant de revenir à l'état initial.

3- Etat dans les différents Modes

En mode Arrêt chauffage, Arrêt fil pilote, la fonction «REPEAT» est désactivée, les deux LED associées sont éteintes.

En mode Hors-Gel (manuel ou fil pilote), la fonction «REPEAT» et l'accès au menu d'enregistrement et de consultation restent actifs.

2.7.6 - La fonction «Boost» :

La fonction Boost permet d'activer la puissance maximale de chauffe et la soufflerie de l'appareil pendant une durée réglable.

1- Activation et désactivation

Appuyer sur la touche Boost pour activer la puissance de chauffe maximale de l'appareil, réglage de la durée avec les touches + et - (de 5 minutes à 2 heures).

2- Réglage de la durée par défaut

Après lancement de la fonction «Boost» avec le choix du réglage de la durée, effectuer un appui long de 3 secondes sur la touche Mode pour enregistrer cette durée comme étant celle par défaut.

3- Maintenance de la soufflerie

Afin d'assurer un fonctionnement optimal de la soufflerie, un message de maintenance s'affichera sur l'écran après 90h de fonctionnement.

La maintenance se résume à un dépoussiérage des entrées et sorties d'air (se référer à la rubrique 4 CONSEILS - ENTRETIEN).

Lorsque la mention « NETT » s'affiche, la réinitialisation du décompte de 90h se fait par un appui sur la touche (Boost) pendant 3s.

La réinitialisation est effective quand l'écran indique «OK»

2.7.7 - Détecteur de fenêtre ouverte :

Le symbole apparaît à l'écran lorsque le chauffage s'est arrêté suite à une détection de fenêtre et/ou de porte ouverte.

Un appui sur une touche remettra automatiquement le chauffage en fonctionnement.

19.0 *

Pour activer ou désactiver la fonction fenêtre ouverte voir le chapitre (2.7.8 - Paramétrage des fonctions annexes)

Cette fonction arrête automatiquement le chauffage en cas de détection d'une chute brutale de température dans la pièce (Ex : une fenêtre ou une porte ouverte).

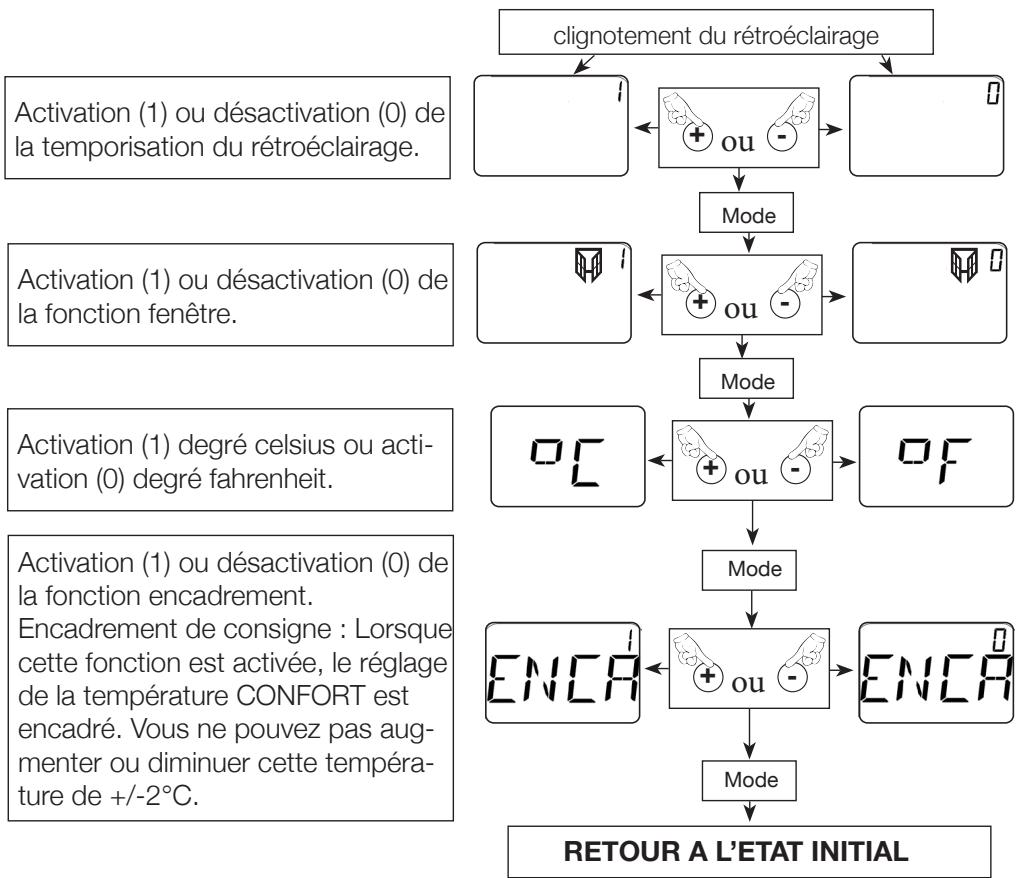

2.7.8 - Paramétrage des fonctions annexes :

Ce menu vous permet de verrouiller ou de déverrouiller certaines options et de régler certains paramètres.

Pour accéder au NINE, appuyer sur ⏻, l'écran affiche •••••.

Un appui de 3s sur ⏻ et sur Ⓗ Mode l'écran affiche NIVE. Un appui de 3s sur Ⓞ donne accès au réglage des différents paramètres (voir ci-dessous).

- Mise en harmonie des affichages (Thermostat/Thermomètre) :

- Opération facultative -

Il n'est pas anormal qu'il y ait un écart entre l'affichage de l'appareil et celui d'un thermomètre. Si cet écart est supérieur à +/- 0,5°C, il est possible d'harmoniser les deux affichages.

Mode opératoire :

Pour comparer la température affichée par le radiateur avec celle indiquée par un thermomètre, il faut :

• s'assurer que les consignes de la notice d'installation, notamment le positionnement et les distances minimales, sont respectées,
• fermer tous les ouvrants extérieurs du logement ainsi que la ou les portes intérieures du local chauffé par le radiateur,
• placer votre thermomètre au centre de la pièce à une hauteur d'environ 1,2m, ne pas le poser sur un meuble,
• mettre le radiateur en mode CONFORT manuel,
• vérifier que votre consigne est réglée entre 17 et 23°C,
• attendre la stabilisation thermique du local (environ 6h) et éviter autant que possible les allées et venues dans le local,
• s'assurer que la température affichée sur le radiateur et celle sur le thermomètre sont stables.

Ce réglage ne peut être réalisé que si les conditions ci-dessus sont respectées.

Le thermostat étant sur mode CONFORT, appuyer 3s sur MODE, deux cas peuvent se présenter :

- La température de consigne clignote, l'harmonisation est alors possible.

- Afficher la température indiquée par votre thermomètre avec les touches ④ et - .

- Valider par la touche MODE

- L'affichage indique «NON» : l'harmonisation est impossible (il faut alors attendre que la température se stabilise).

Si vous n'exercez aucune action sur les touches ⚠ et ⏰ pendant 15 secondes, l'afficheur revient à sa position initiale.

NATURE	VERIFICATION	ACTION
L'appareil ne chauffe pas	■ S'assurer que l'écran digital est actif.	■ Appuyer sur Marche.■ Appuyer successivement sur Mode jusqu'à ce que la position Confort s'affiche.
	■ Si l'écran digital n'est toujours pas allumé.	■ S'assurer que les disjoncteurs d'installation sont enclenchés et appuyer sur Marche.
	■ S'assurer d'être en mode confort	■ Appuyer successivement sur Mode jusqu'à ce que la position Confort s'affiche.
	■ S'assurer que la fonction fenêtre ouverte n'est pas activée et qu'une fenêtre ou une porte n'est pas ouverte dans la pièce.	■ Fermer la porte et/ou la fenêtre, réinitialiser la fonction, voir chapitre 2.7.7.
	■ L'écran digital est actif, le témoin de chauffe est éteint.	■ Vérifier la valeur de la consigne.■ La température ambiante ne nécessite pas de chauffer.■ L'appareil est en mode Eco ou mode Nuit ou en délestage : s'assurer que le système de délestage n'a pas coupé l'alimentation de l'appareil.
L'appareil chauffe tout le temps	■ Vérifier que le réglage de la température n'a pas été modifié.■ Vérifier que l'appareil n'est pas situé près d'une porte ouverte ou/et dans un courant d'air.	■ Régler de nouveau la température.■ Fermer la porte ou supprimer le courant d'air.
L'appareil ne suit pas les ordres de programmation	■ Vérifier qu'il est en mode programmation■ Vérifier la programmation	■ Mettre en mode programmation■ Réaliser la programmation

DANS TOUS LES AUTRES CAS, CONTACTEZ UNE PERSONNE QUALIFIÉE

4

CONSEILS - ENTRETIEN

• Pour conserver les performances de l'appareil, il est nécessaire d'effectuer régulièrement un dépoussiérage en passant l'aspirateur.
• Utilisez de préférence des produits nettoyants universels à base d'agents tensio-actifs (savon, ...) et un chiffon type microfibres. Pour un simple dépoussiérage, un chiffon suffit.

NE JAMAIS UTILISER DE PRODUITS ABRASIFS OU À BASE D'ACÉTONE QUI RISQUERAIENT DE DÉTÉRIORER LE REVÊTEMENT DE L'APPAREIL.

Recommendations et conseils

Lors de la première chauffe, il peut s'échapper une odeur, ce phénomène disparaît après quelques minutes de fonctionnement.

Si votre installation est équipée d'un délesteur : Le délestage étant prioritaire, il est possible que l'appareil ne chauffe pas, en cas de surconsommation momentanée (lave-linge + four + fer à repasser...). Ceci est normal. Dès rétablissement d'une consommation normale, l'appareil se remettra en chauffe.

Prévu pour être raccordé à un réseau d'alimentation électrique 230V\~ 50Hz.

TOUTES LES INTERVENTIONS SUR NOS APPAREILS DOIVENT ÊTRE EFFECTUÉES HORS TENSION ET PAR UN PERSONNEL QUALIFIÉ.

5

CARACTERISTIQUES

REFERENCE	PUISSANCE (W)	INTENSITE (A)	HAUTEUR (mm)	LARGEUR (mm)	EPAIS. Appareil + fixation murale (mm)
N171215	500+800	5,7	1389	400	153
N171415	500+1000	6,5	1011	500	153
N171416	750+1000	7,6	1389	500	153

IMPORTANT : LES CARACTÉRISTIQUES DE L'APPAREIL SONT INDI-QUÉES SUR L'ÉTIQUETTE SIGNALÉTIQUE.

CE	L’apposition de cette marque par le fabricant garantit que l’appareil respecte les directives communautaires européennes de sécurité (directive basse tension- DBT) de compatibilité électromagnétique (CEM), et de limitation de substances dangereuses (ROHS) et d’écoconception applicable aux produits liés à l’énergie (ERP).
classe II	Appareil de classe 2 : signifie que l’appareil est à double isolation et ne doit donc pas être raccordé au conducteur de protection (fil de terre).
IP....	Indice de Protection de l’enveloppe de l’appareil contre la pénétration des corps solides et liquides

FR

Cet appareil et ses accessoires se recyclent

REPRISE À LA LIVRAISON

À DÉPOSER EN MAGASIN

À DÉPOSER EN DÉCHÈTERIE

Points de collecte sur www.quefairedemesdechets.fr Privilégiez la réparation ou le don de votre appareil !

L'étiquette signalétique est placée en bas et à droite (côté commande) de votre appareil, elle permet de l'identifier.

Elle est composée de :

• La référence complète de l'appareil et son indice de fabrication (rep.A) à préciser pour le SAV.
• Sa puissance en Watt (rep. B).
• Les certificats de conformités, adresse (rep. C-D-E-F).
• N° du constructeur (rep X).

Notes :

Notes :

Noirot

SERVICE CLIENT : [phone]

[e-mail]

[e-mail]
