MODE D'EMPLOI LVI 61014 CATA

Manual de instruçoes Manuel d'utilisation

5- Ligue o cabo de alimentaçäo à tomada.

A méquina de lavar louça nâo arranca

Verifique se à rede de alimentaçäo de âgua se encontra convenientemente aberta e à âqua esté ligada.

Veuillez lire ce manuel avec attention avant d'utiliser ce lave-vaisselle, il vous aidera à l'utiliser et à l'entretenir correctement.

Veuillez le conserver pour consultation ultérieure.

Le cas échéant, fournissez-le au propriétaire suivant de cet appareil.

Ce manuel contient des paragraphes concernant les consignes de sécurité, les instructions de fonctionnement, d'installation, de dépannage rapide, etc

Avant d'appeler un réparateur

En consultant la section de dépannage rapide, vous pourrez trouver des solutions à quelques soucis courants par vous-même.

Si vous ne trouvez pas de solution par vous-même, veuillez alors vous adresser à un réparateur professionnel

REMARQUE Dans un souci constant d'amélioration et de mise à jour du produit, le fabricant se réserve le droit d'effectuer des modifications sans avis préalable.

Ce manuel d'utilisation peut également être obtenu auprès du fabricant ou du vendeur responsable.

1) Informations concernant la sécurité 1 2) Guide d’utilisation rapide 2 3) Fonctionnement 3 Panneau de Contrôle 3 Description du lave-vaisselle 3 4) Avant la première utilisation 4 A. Adoucisseur d'eau 4 B. B.Remplissage du sel dans l'adoucisseur 5 C. Ajout du liquide de rinçage. 5 D. onctionF du détergent 7 5) _ Chargement des paniers 9 Attention: avant et après le chargement des paniers 9 Chargement du panier du haut 10 Chargement du panier du bas 10 Panier à couverts 10 6) Démarrer un programme de lavage 1l Tableau des cycles de lavage 11 Mettre en marche l'appareil 11 Changer le Programme 12 A la fin du cycle de lavage 12 7) Entretien et nettoyage 13 Système de filtration 13 Entretien du lave-vaisselle 14 8) Instructions d'installation 16 Préparation de l'installation 16 17

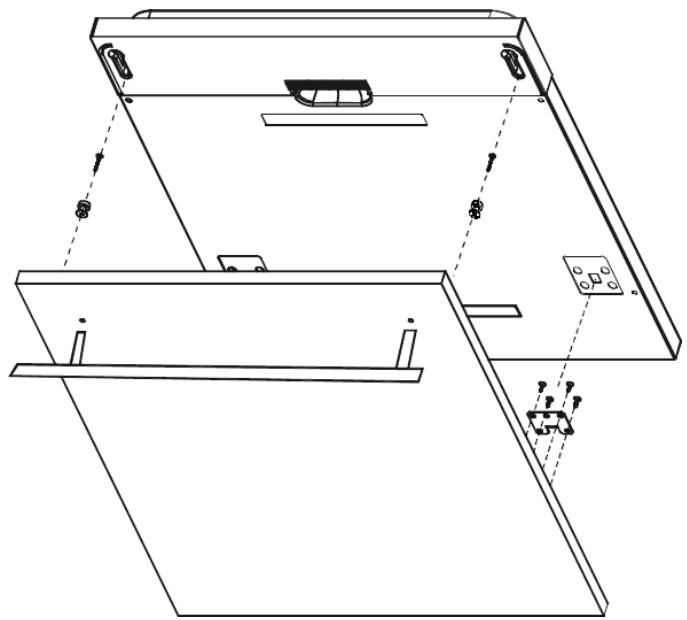

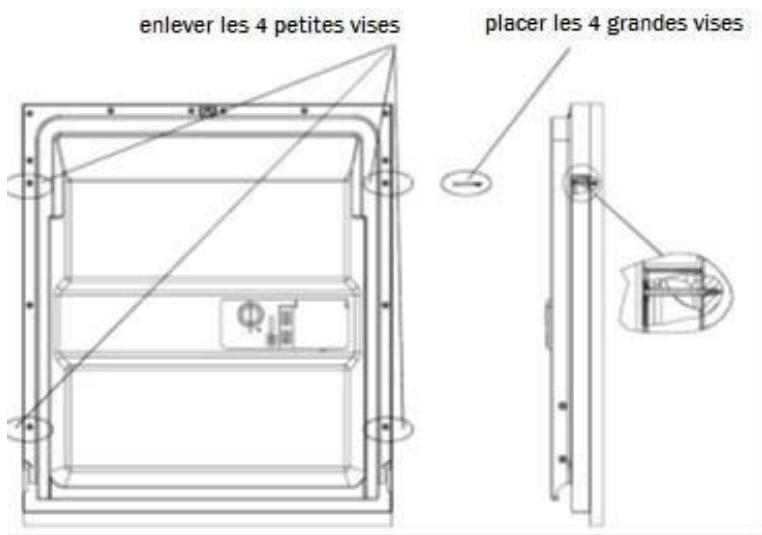

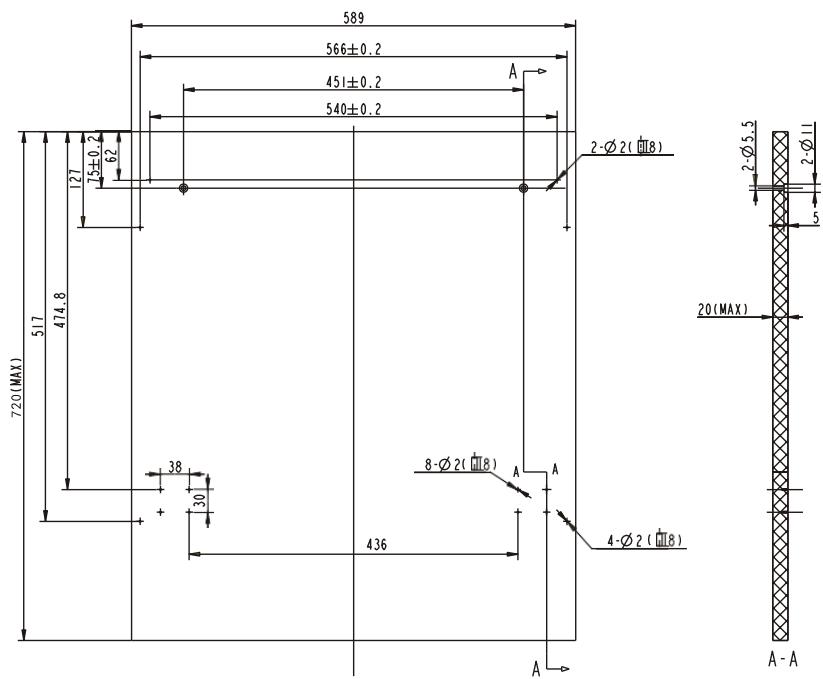

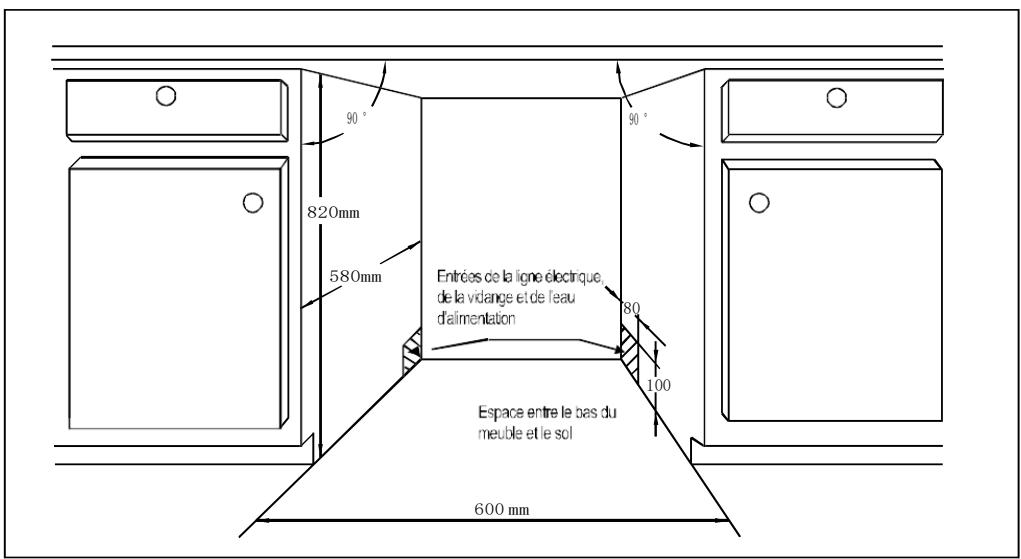

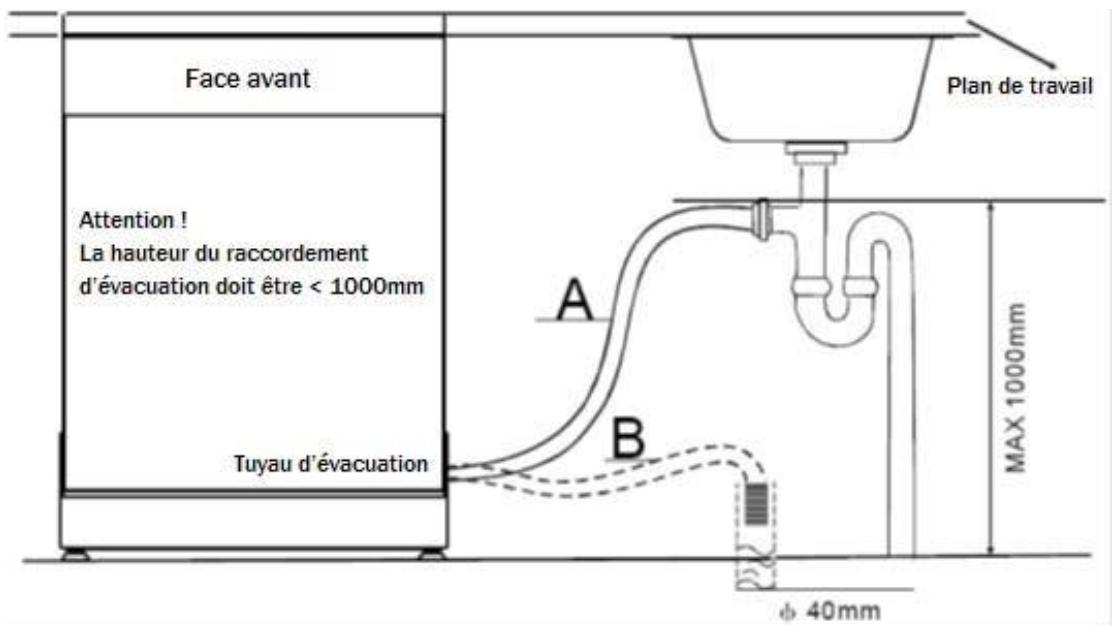

Panneaux décoratifs dimensions et installation Raccordement des tuyaux d'arrivée et évacuation d'eau 19

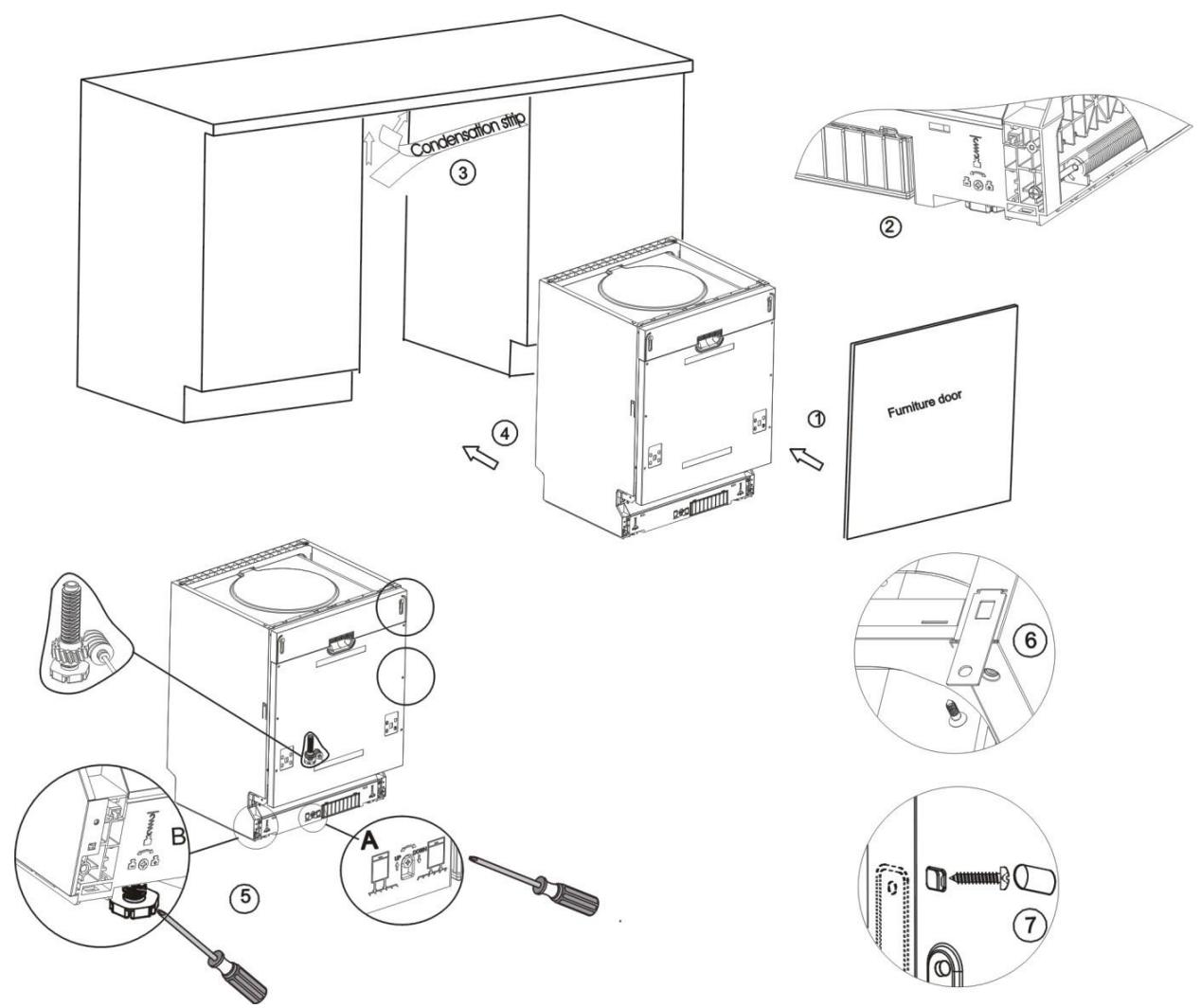

Etapes d'installation du lave-vaisselle 20 A propos des branchements électriques 21 Alimentation en eau 22 Démarrer le lave-vaisselle 23 9)Guide de dépannage rapide 24 Avant d'appeler un réparateur 24 Codes d'erreur 25 Spécifications techniques 26

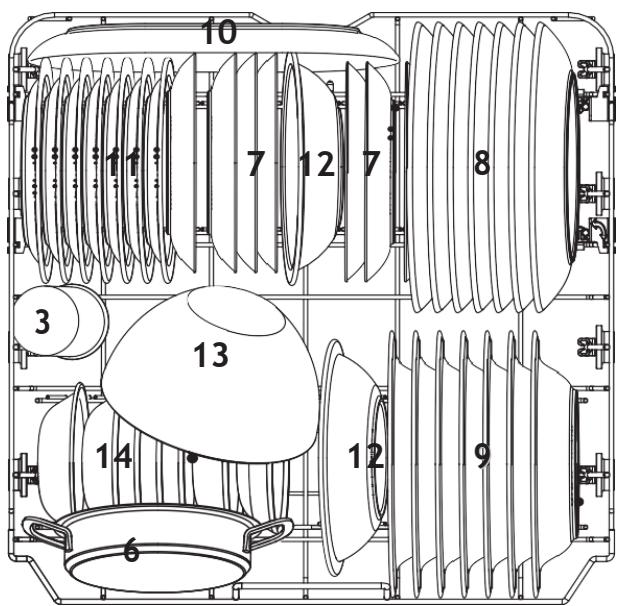

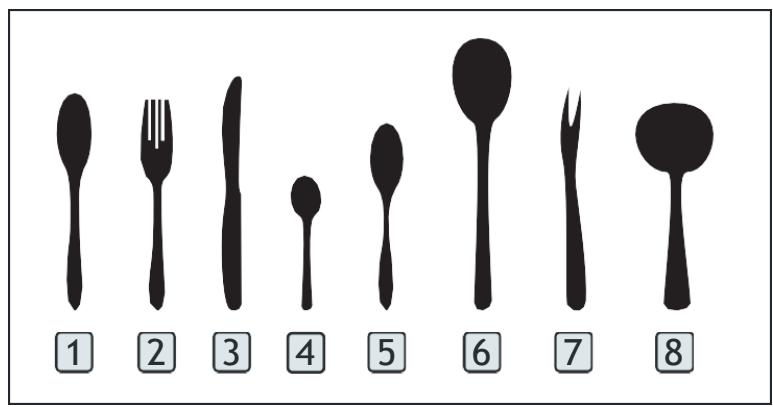

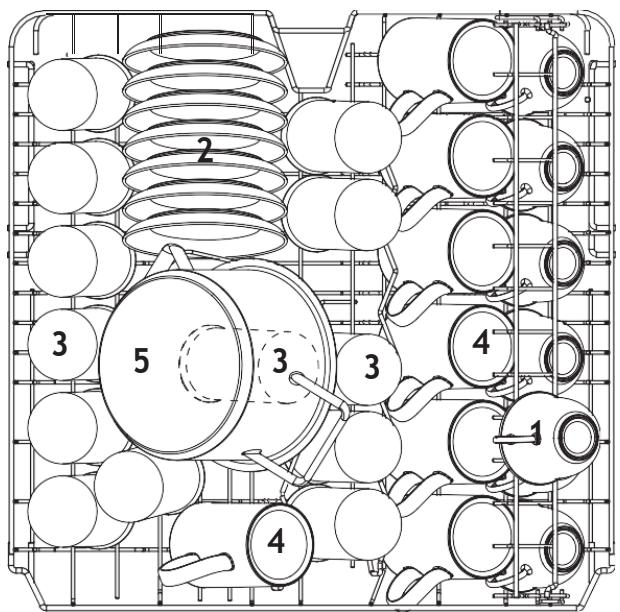

Chargement des paniers selon En50242

1.INFORMATIONS DE SÉCURITÉ IMPORTANTES

À AVERTISSEMENT ! Lorsque vous utilisez votre lave-vaisselle, veuillez suivre les consignes ci-dessous indiquées:

@ Cet appareil est conçu pour usage domestique et toutes applications analogues telles que:

- les cuisines du personnel dans les magasins, les bureaux et les autres milieux de travail;

- les maisons de ferme,

- parles clients dans les hôtels, les motels et tous autres types d'environnements résidentiels,

-_ les foyers d'accueil du type lit et petit déjeuner.

@ Cet appareil peut être utilisé par les enfants âgés de 8 ans et plus ainsi que par les personnes présentant des capacités physiques, sensorielles ou mentales réduites ou qui manquent d'expérience et de connaissances si elles sont sous la surveillance ou ont reçu les instructions concernant l'utilisation de l'appareil en toute sécurité et qu'elles comprennent les dangers inhérents à son utilisation. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doivent pas être effectués par les enfants sans supervision. (Pour EN60335-1).

@e Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience et de connaissance, à moins qu'elles ne reçoivent la surveillance et les instructions concernant l'utilisation de l'appareil de la personne responsable de leur sécurité (Pour IEC60335-1).

e Cet appareil a été conçu pour être utilisé à l'intérieur uniquement et à l'usage domestique seulement. Pour éviter tout risque de choc électrique, n'immergez pas l'appareil, le cordon ou la fiche dans l'eau ou tout autre liquide.

@ Débranchez l'appareil avant le nettoyage et l'entretien. Utilisez un chiffon doux imbibé du savon non puissant et, ensuite, utilisez un chiffon sec pour l'essuyer de nouveau.

e CONSIGNES DE MISE À LA TERRE

@e Cet appareil doit être mis à la terre. En cas de défaillance ou de panne, la mise à la terre réduira le risque de choc électrique en offrant un passage de résistance moindre au courant électrique. Il est équipé d'un cordon électrique avec conducteur et fiche de mise à la terre.

e Lafiche doit être branchée dans une prise appropriée installée et mise à la terre en respect de tous les codes et les règlements locaux.

La connexion inappropriée d'un conducteur à contact de mise à la terre peut occasionner un risque d'électrocution. Vérifiez auprès d'un électricien qualifié ou un représentant du service si vous n'êtes pas certain que l'appareil est correctement mis à la terre.

@ Ne modifiez pas la fiche fournie avec l'appareil. Si elle ne convient pas à la prise de courant, faites installer une nouvelle prise de courant convenable par un électricien qualifié.

@ Vous ne devez pas abuser, vous asseoir ou vous appuyer sur la porte ou sur le panier à vaisselle de la machine.

@ Ne faites fonctionner vote lave-vaisselle que si tous les panneaux de l'enceinte sont correctement en place.

@ Ouvrez la porte prudemment si le lave-vaisselle est en état de fonctionnement, l'eau risque de jaillir.

e Ne posez pas des objets lourds et n'appuyez pas sur la porte lorsqu'elle est ouverte. La machine peut basculer vers l'avant.

@ Lors du chargement des articles destinés au lavage:

1- Placer les articles pointus de manière qu'ils n'endommagent pas le joint de la porte;

2- Avertissement: Les couteaux et les autres ustensiles pointus doivent être chargés dans le panier avec leurs lames pointant vers le bas ou placées en position horizontale.

@ Vérifiez que le contenant à détergent est vide à la fin du cycle de lavage.

@ Evitez de laver les objets en plastique à moins qu'ils ne portent la mention: «Lavable en lave-vaisselle en toute sécurité» ou toute expression équivalente. Pour les articles en plastique qui ne portent pas cette mention, vérifiez les recommandations du fabricant.

@ N'utilisez que le détergent et les additifs de rinçage conçus pour lave-vaisselle automatique.

@e N'utilisez jamais le savon, le détergent à lessive ou le détergent de lavage à la main dans votre lave-vaisselle.

@e Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec la machine.

@ La porte ne doit pas être laissée ouverte, comme cela pourrait accroître le risque de basculement.

@ Sile cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent de service ou encore par une personne qualifiée afin d'éviter tout risque.

@ Pendant l'installation, l'alimentation électrique ne doit pas être excessivement ou dangereusement pliée ou aplatie.

@ Ne modifiez pas les boutons de commande.

e La machine doit être branchée au réseau d'alimentation en eau en utilisant de nouveaux tuyaux flexibles et les tuyaux anciens ne doivent pas être réutilisés.

@ Le nombre maximum de couverts à laver est de 14.

@ La pression d'entrée de l'eau maximale admissible est 1MPa.

@e La pression d'entrée de l'eau minimale admissible est 0,04MPa.

LE Eliminez correctement les matériaux d'emballage du lave-vaisselle. Tous les matériaux d'emballage peuvent être recyclés.

Les pièces en plastique portent les abréviations internationales standard:

@ PE ___ pour le polyéthylène, par exemple: matériau en feuille pour emballage.

@ PS _____ pour le polystyrène, par exemple: matériau de rembourrage.

@ POM ___ polyoxyméthyléne, par exemple: accrochesenr plastique.

e PP __ polypropylène, par exemple: remplisseurs de sel.

© ABS____ Acrylonitrile Butadiène Styrène, par exemple: Panneau de contrôle.

® Les matériaux d'emballage peuvent être dangereux pour les enfants !

© Pour la mise au rebut de l'emballage et de la machine, veuillez vous adresser à un centre de recyclage. Par conséquent, coupez

l'alimentation électrique et assurez-vous que le dispositif de la fermeture de la porte est inutilisable. @ L'emballage en carton est fabriqué du papier recyclé et doit être éliminé dans la collecte des déchets de papier pour recyclage. @ En vous assurant que ce produit est correctement éliminé, vous contribuez à éviter les conséquences potentiellement néfastes pour l'environnement et la santé humaine qui pourraient autrement être causées par le traitement inapproprié de ce produit. Pour des informations plus détaillées sur le recyclage de ce produit, veuillez contacter le bureau local de la municipalité ou le service local de traitement des ordures ménagères. @ ELIMINATION: Ne jetez pas ce produit parmi les déchets municipaux non triés. La collecte séparée de tels déchets pour un traitement spécial est nécessaire.

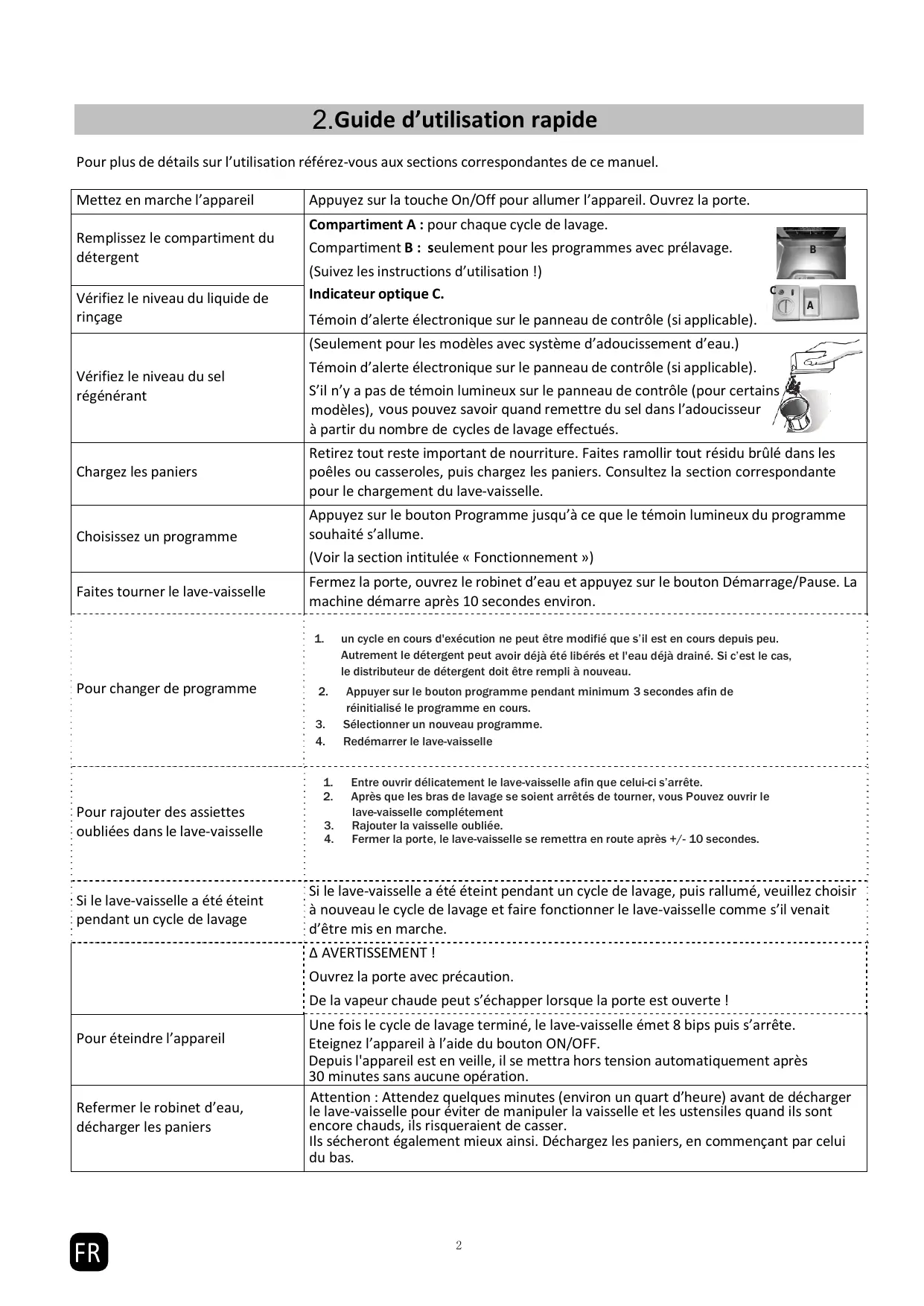

2.Guide d’utilisation rapide

Pour plus de détails sur l’utilisation référez-vous aux sections correspondantes de ce manuel.

Mettez en marche l’appareil

Appuyez sur la touche On/Off pour allumer l’appareil. Ouvrez la porte.

Remplissez le compartiment du détergent

| Ji (Suivez les instructions d'utilisation !)

Compartiment A : pour chaque cycle de lavage. Compartiment B : seulement pour les programmes avec prélavage.

Vérifiez le niveau du liquide de rinçage

Indicateur optique C. Cor | Π|A)

Témoin d’alerte électronique sur le panneau de contrôle (si applicable).

Vérifiez le niveau du sel régénérant

(Seulement pour les modèles avec système d’adoucissement d’eau.) TS À

Témoin d’alerte électronique sur le panneau de contrôle (si applicable).

a S'il n’y a pas de témoin lumineux sur le panneau de contrôle (pour certains modèles), vous pouvez savoir quand remettre du sel dans l’adoucisseur }

à partir du nombre de cycles de lavage effectués.

Retirez tout reste important de nourriture. Faites ramollir tout résidu brûlé dans les poêles ou casseroles, puis chargez les paniers. Consultez la section correspondante pour le chargement du lave-vaisselle.

Choisissez un programme

Appuyez sur le bouton Programme jusqu’à ce que le témoin lumineux du programme souhaité s'allume.

(Voir la section intitulée « Fonctionnement »)

Faites tourner le lave-vaisselle

Pour changer de programme

Fermez la porte, ouvrez le robinet d’eau et appuyez sur le bouton Démarrage/Pause. La machine démarre après 10 secondes environ.

1. un cycle en cours d'exécution ne peut être modifié que s’il est en cours depuis peu. Autrement le détergent peut avoir déjà été libérés et l'eau déjà drainé. Si c'est le cas, le distributeur de détergent doit être rempli à nouveau.

2. Appuyer sur le bouton programme pendant minimum 3 secondes afin de réinitialisé le programme en cours.

3. Sélectionner un nouveau programme.

4. Redémarrer le lave-vaisselle

Pour rajouter des assiettes oubliées dans le lave-vaisselle

: Si le lave-vaisselle a été éteint pendant un cycle de lavage

Entre ouvrir délicatement le lave-vaisselle afin que celui-ci s'arrête.

2. Après que les bras de lavage se soient arrêtés de tourner, vous Pouvez ouvrir le lave-vaisselle complétement

3. Rajouter la vaisselle oubliée.

4. Fermer la porte, le lave-vaisselle se remettra en route après +/- 10 secondes.

: Si le lave-vaisselle a été éteint pendant un cycle de lavage, puis rallumé, veuillez choisir à nouveau le cycle de lavage et faire fonctionner le lave-vaisselle comme s’il venait : d’être mis en marche.

Ouvrez la porte avec précaution.

: De la vapeur chaude peut s'échapper lorsque la porte est ouverte !

Pour éteindre l’appareil

Une fois le cycle de lavage terminé, le lave-vaisselle émet 8 bips puis s'arrête. Eteignez l'appareil à l’aide du bouton ON/OFF.

Depuis l'appareil est en veille, il se mettra hors tension automatiquement après 30 minutes sans aucune opération.

Refermer le robinet d’eau, décharger les paniers

Attention : Attendez quelques minutes (environ un quart d'heure) avant de décharger le lave-vaisselle pour éviter de manipuler la vaisselle et les ustensiles quand ils sont encore chauds, ils risqueraient de casser.

Ils sécheront également mieux ainsi. Déchargez les paniers, en commençant par celui du bas.

À IMPORTANT Pour tirer le meilleur parti de votre lave-vaisselle, veuillez lire avec soin toutes les instructions de fonctionnement avant de l'utiliser pour la première fois.

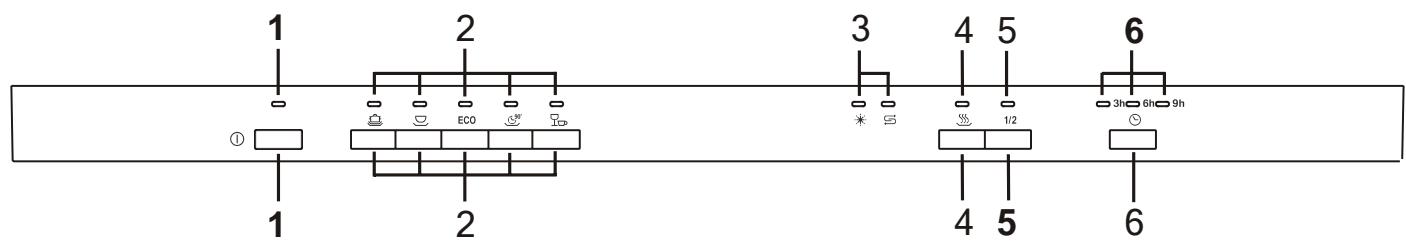

1. Touche d'alimentation et l'indicateur: pour mettre en Marche/ Arrêt l'appareil et de montrer lorsque la tension.

2. Touches et indicateurs du programme: appuyez sur la touche pour sélectionner un programme de lavage, et l'indicateur pour montrer le programme de lavage que vous avez choisi.

3. Lumières d'avertissement du sel et rincer: pour afficher lorsque le récipient de sel ou le distributeur doivent être rechargées.

4. Touche fonctions de séchage extra et l'indicateur: appuyez sur la touche pour choisir le séchage supplémentaire, et l'indicateur pour montrer que vous avez choisi la fonction. Il seulement peut être utilisé avec les programmes intensif, Normal, Éco, 90 min).

5. Touche de fonction demi-charge: pour sélectionner fonctions de moitié de charge. (Avec la fonction de demi-charge, vous seulement pouvez l'utiliser avez 6 couverts où moins, et vous verrez moins de consommation d'eau et d'énergie. Vous pouvez utiliser la cette fonction avec les programmes Intensif, Normal, Éco, 90min)..)

6. Touche et indicateur de délai: pour afficher le temps de retard de 3 heures, 6 heures et 9 heures.

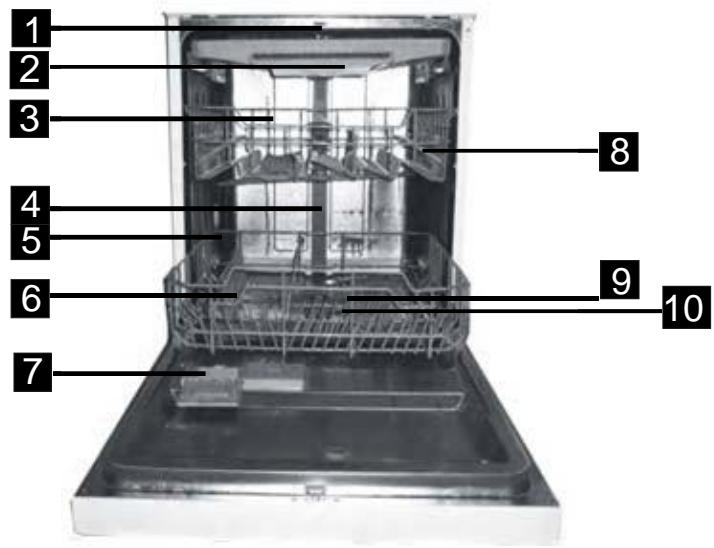

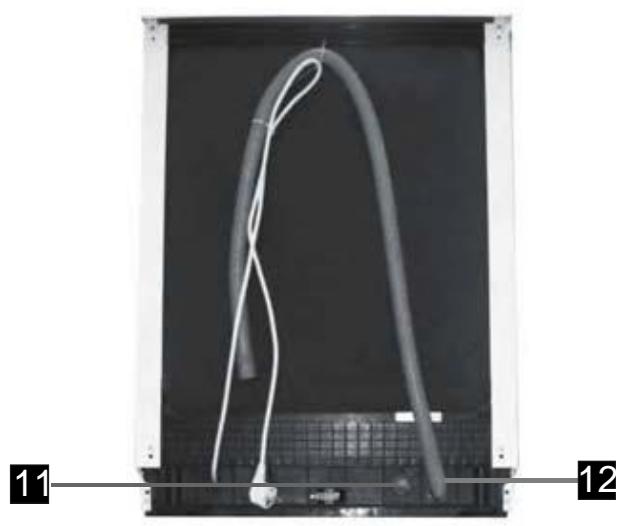

Description du lave-vaisselle

Vue avant Vue arrière

1 Bras de lavage supérieur 5 Panier inférieur 9 Bras de lavage inférieur

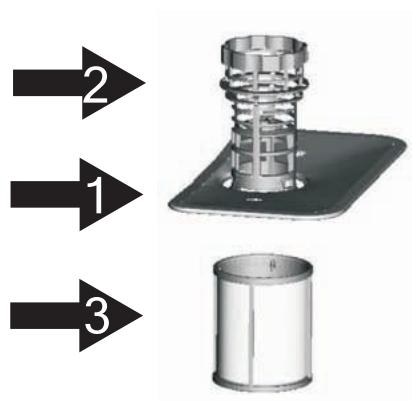

2 Tiroir à couverts 6 Réservoir à sel 10 Système de filtration

3 Panier supérieur 7 Compartiment à détergent 11 Branchement de l'arrivée d'eau 4 Tuyau intérieur 8 Étagère à tasses 12 Tuyau de vidange

4. Avant d'utiliser pour la première fois

Avant la première utilisation :

A. Réglez l'adoucisseur d'eau Ajoutez 1,5 kg de sel dans le réservoir, puis remplissez avec de l'eau jusqu'à ras-bord.

B C. Ajoutez du liquide de rinçage. D. Rajoutez du détergent

À. Adoucisseur d'eau

L'adoucisseur d'eau se règle manuellement à l'aide du sélecteur de dureté de l'eau.

L'adoucisseur d'eau permet de retirer une partie des minéraux et des sels contenus dans l'eau, qui

auraient des conséquences négatives ou adverses sur le fonctionnement de la machine.

Plus il y a de sels et de minéraux dans l'eau, plus celle-ci est dure

L'adoucisseur doit être réglé en fonction de la dureté de l'eau dans votre zone. Le fournisseur local d'eau potable est à même de vous renseigner sur la dureté de l'eau dans la zone où vous habitez.

Réglage de la consommation de sel

Ce lave-vaisselle est conçu pour permettre un réglage de la consommation du sel en fonction de la dureté de l'eau utilisée. Cela permet ainsi d'optimiser et d'ajuster le niveau de consommation du sel.

S'il vous plaît, suivez les étapes ci dessous pour le réglage de la consommation de sel.

1 Ouvrez la porte, allumer l'appareil.

2. Appuyez sur le bouton Rapide pendant +/- 5 secondes afin d'activer la fonction de réglage d'adoucisseur d'eau, et cela minimum 60 secondes après avoir allumé le lave-vaisselle.

3. Appuyez sur le bouton Rapide afin de sélectionner l'option appropriée en fonction de votre région; les options sont les suivantes:H1->H2->H3->H4->H5->H6.

4. Appuyer sur le bouton d'alimentation pour mettre fin au réglage.

DURETÉ DE L'EAU . Quantité de Position de Sels dH #H Clarke mmol/l sélection (gramme/cycle) 0-5 0-9 06 H1 0 611 10-20 7-14 H2 9 12-17 21:30 15-21 H3 12 18-22 31-40 22-28 H4 20 23-34 41-60 29-42 H5 30 35-55 61-98 43-69 H6 60

Remarque : 1 1 dH=1,25 Clarke=1,78 fH=—0,178mmol/l DH : degré allemand fH : degré français Clark : degré britannique Remarque : 2 Le réglage d'usine est, par défaut : H3 (EN 50242)

Contactez votre fournisseur d'eau local pour connaître la dureté de l'eau dans votre zone.

REMARQUES: votre modèle ne comporte pas d’adoucisseur d'eau, vous pouvez sauter cette section.

ADOUCISSEUR D'EAU La dureté de l'eau dépend de l'endroit où l'on se trouve. Si vous utilisez de l'eau dure avec votre lave-vaisselle,

des dépôts se formeront sur la vaisselle et les ustensiles.

Cet appareil est équipé d'un dispositif spécial d'adoucisseur d'eau fonctionnant avec un réservoir de sel pour éliminer le calcaire et les minéraux présents dans l'eau.

B. Remplissage du sel dans l’adoucisseur

N'utilisez que du sel conçu spécialement pour lave-vaisselle. Le réservoir de sel se trouve sous le panier du bas et se remplit comme suit :

+ N'utilisez que du sel spécial lave-vaisselle ! Tout autre type de sel non spécifiquement destiné aux lave-vaisselle, en particulier le sel de table, pourrait endommager l'adoucisseur. Le fabricant n'honorera pas la garantie en cas d'utilisation d’un type incorrect de sel, et déclinera toute responsabilité quant aux dommages causés.

+ Ne rajoutez du sel que si vous allez lancer un cycle de lavage complet juste après.

Cela évitera toute corrosion due à la présence dans le fond de l'appareil de grains de sel ou d'eau salée après un léger débordement.

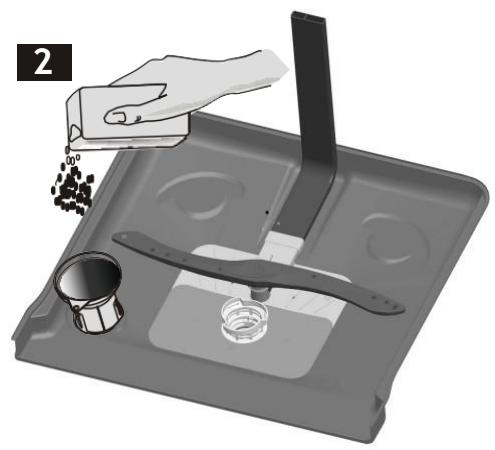

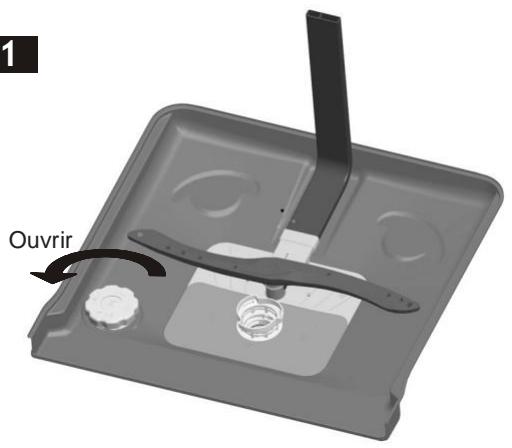

A.Retirez le panier du bas puis dévissez et retirez le bouchon du réservoir de sel ER B. Placez le bout de l’entonnoir (fourni) dans le trou et versez 1,5kg de sel environ.

C.Remplissez le réservoir de sel à ras-bord avec de l'eau. Il est normal qu'une petite quantité d'eau s'échappe du réservoir de sel.

D.Une fois le réservoir rempli, revissez et serrez bien le bouchon dans le sens des aiguilles d'une montre.

E. Le témoin lumineux signalant qu'il n'y à plus de sel s'éteindra une fois le réservoir rempli.

F. Lancez un programme de lavage immédiatement après avoir rempli le réservoir de sel. Nous vous conseillons un programme de lavage court. Si vous ne le faites pas, des parties importantes de l'appareil, le filtre, la pompe entre autres, pourraient être endommagés par l'eau salée. Ceci ne serait pas couvert par la garantie.

Ne rajoutez du sel dans le réservoir que si le témoin lumineux du sel s'allume sur le panneau de contrôle. Il se peut que la lumière reste allumée un certain temps alors que le réservoir a été rempli, cela dépend de la vitesse à laquelle le sel se dissout. Si votre modèle ne comporte pas de témoin lumineux pour le sel sur le panneau de contrôle, vous pouvez savoir à peu près quand remettre du sel dans l’adoucisseur à partir du nombre de cycles de lavage effectués.

2. Sile sel a un peu débordé au remplissage, lancez un programme de rinçage (Rinse) ou Express (Rapid) pour retirer le sel en excès.

3. Si la machine a besoin d’être transportée pour cause de déménagement, réparation et autres, veuillez retirer au maximum l'eau du compartiment du sel avec un chiffon absorbant, puis refermez bien le bouchon. Vous pouvez ensuite déplacer et transporter la machine. Une fois la machine installée après transport ou réparation, en ordre de marche, remettez du sel de la manière indiquée au paragraphe B. B. Remplissage du sel dans l’adoucisseur Sinon, la machine pourrait être sérieusement endommagée, par la corrosion par exemple, tomber en panne etc. Le cas échéant ces problèmes ne seraient pas couverts par la garantie.

C.Ajout du liquide de rinçage.

Distributeur de liquide de rinçage

Le liquide de rinçage est libéré pendant le rinçage final pour éviter que l’eau forme des gouttelettes sur la vaisselle, ce qui laisserait des traces en forme de gouttes ou de traïnées. Il améliore également le séchage en empêchant l'eau d'adhérer à la vaisselle. Votre lave-vaisselle est conçu pour être utilisé avec du liquide de rinçage. Le distributeur de liquide de rinçage se trouve dans la porte à côté du compartiment de détergent. Pour remplir le réservoir du distributeur, ouvrez le bouchon et versez le liquide de rinçage dans le distributeur, jusqu’à ce que l'indicateur de niveau devienne complètement noir. Le volume du réservoir est d'environ 110ml.

Rôle du produit de rinçage et du détergent

Le produit de rinçage est libérélors du rinçage final pour éviter que l’eau ne forme des gouttelettes sur vos plats, ce qui peut laisser des taches et des stries. Il améliore également le séchage en permettant à l’eau de mieux s’écouler des plats. Votre lave-vaisselle est conçu pour fonctionner avec un produit de rinçage liquide.

À AVERTISSEMENT Utilisez uniquement les produits de rinçage pour lave -vaisselle. Ne remplissez jamais le distributeur de produit de rinçage d’autres substances (par ex.liquide vaisselle). Ils peuvent endommager l’appareil.

Intervalle de remplissage du distributeur de liquide de rinçage

À moins que le voyant d'avertissement de rinçage (‘**) sur le panneau de commande ne soit allumé, vous pouvez toujours estimer la quantitérequise à partir de la couleur de l'indicateur optique de niveau situé àcôté du bouchon. Lorsque le réservoir de produit de rinçage est plein, l'indicateur passe complètement au noir. La taille du point noir diminue au fur et amesure que le niveau du produit de rinçage baisse. Ne laissez jamais le produit de rinçage descendre en dessous des 1/4 du réservoir.

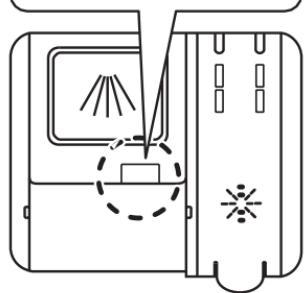

Lorsque le niveau du liquide de rinçage baisse, la taille du point noir sur l'indicateur de niveau du liquide de rinçage change, tel qu’illustré ci-dessous.

Les ingrédients chimiques qui composent le détergent sont nécessaires au retrait, au broyage et àla distribution de toute la saletédu lave-vaisselle. La majoritédes détergents de qualitécommerciale conviennent àcette fin.

© Utilisation appropriée du détergent Utilisez uniquement les détergents spécialement conçus pour les lave -vaisselle. Gardez votre détergent au frais et au sec. Ajoutez le détergent en poudre dans le distributeur dédiéjuste avant le démarrage du cycle de lavage.

a Ne Les détergents pour lave-vaisselle sont corrosifs ! Tenez le détergent pour e N° lave-vaisselle hors de la portée des enfants.

Remplissage du réservoir du liquide de rinçage

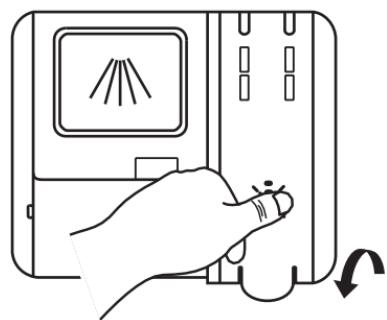

( D DE retirer le couvercle du ré servoir de produit de rinç age, soulevez la poigné e.

/ Dvese le produit de rinç age dans le

distributeur en prenant soin de ne pas trop le remplir.

| Enfin, refermez le couvercle.

Réglage du réservoir de produit de rinçage

Pour amé liorer l'efficacité du sé chage avec une quantité limité e de produit de rinç age, le lave -vaisselle est conç u pour permettre à l'utilisateur de ré gler la consommation. Suivez les é tapes suivantes :

1. Allumez l'appareil.

2. Pendant les 60 secondes qui suivent l'é tape 1, appuyez sur la touche Rapide pendant plus de 5 secondes. A ppuyez ensuite sur la touche Delay (Retard diffé ré ) pour entrer le modè le ré glé . Le voyant du produit de rinç age clignote à une fré quence de 1 Hz.

3. Appuyez sur la touche Rapide pour sé lectionner les paramè tres approprié s en fonction de vos habitudes d'utilisation. Les ré glages changeront en fonction de la sé quence :

D1 ->D2- >D3- >D4->D5- >D1.

4. vous n'effectuez aucun ré glage pendant 5 secondes ou appuyez sur la touche marche/aré t pour quitter le modè le ré glé, les ré glages seront enregistré s correctement.

Niveau de produit de rinçage Position de la molette D1 Voyant Rapide allumé D2 Voyant 90min allumé D3 90 min, Voyant Rapide allumé D4 Voyant Eco allumé D5 Eco, Rapide Vpyant allumé

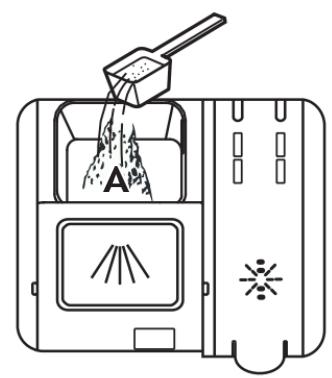

Remplissage du distributeur de détergent

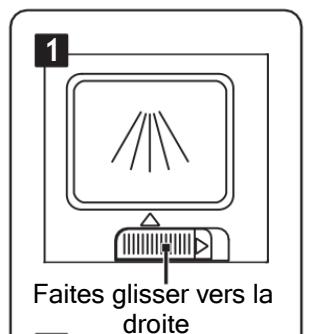

| Faites glisser vers la droite

Ajoutez le dé tergent dans la plus grande cavité (A) pour le cycle de lavage principal. Pour de meilleurs ré sultats de nettoyage, surtout si les é 1é ments sont trè s sales, versez un peu de dé tergent sur la porte. Le dé tergent supplé mentaire sera activé pendant la phase de pré lavage.

Choisissez une forme d'ouverture en fonction de votre situation.

1. urouvrirle couvercle, faites glisser le crochet de dé verrouillage.

2. ur ouvrir le couvercle, appuyez sur le crochet de dé verrouillage.

Pour fermer le couvercle, faites-le glisser vers l'avant et appuyez dessus.

° Notez que, selon la pollution de l'eau, le ré glage peut ê tre diffé rent. e Respectez les recommandations du fabricant se trouvant sur le ré cipient du dé tergent

*__ Evitez d'acheter des ustensiles qui ne sont pas garantis comme pouvant aller au lave-vaisselle.

* Utilisez un détergent doux décrit comme “protégeant la vaisselle”. Si nécessaire, obtenez plus d'informations auprès des fabricants de détergent.

+ Pourles articles particulièrement fragiles, choisissez des programmes à basse température.

+ Pour éviter toute casse, ne retirez pas la vaisselle et les couverts tout de suite après la fin du programme.

Les articles suivants peuvent/ne peuvent pas aller au lave-vaisselle :

Ne conviennent pas Conviennent dans une certaine + _Les couverts avec manches en bois, en corne, porcelaine ou nacre. mesure + _Les articles en plastique ne résistant pas à la + Certains verres qui blanchiront après un certain chaleur nombre de cycles de lavage + Les couverts anciens comportant des parties ° collées qui ne résistent pas à la chaleur. + Les articles en aluminium ou en argent qui ont ° Couverts et vaisselle soudés tendance à se décolorer pendant le lavage

+ Articles en cuivre ou en étain * _Les articles en cristal + Les décors sérigraphiés sur la vaisselle peuvent se

* _Les articles en acier ayant tendance à rouiller décolorer avec les lavages fréquents.

. Assiettes et plats en bois * Articles en fibres synthétiques

Attention : avant et après le chargement des paniers

(Pour une performance maximale de votre lave-vaisselle, suivez ces conseils pour le chargement des paniers. Les fonctions et l'apparence des paniers de votre lave-vaisselle peuvent varier par rapport à ceux du manuel.)

Retirez tout reste important de nourriture. Faites ramollir tout résidu brûlé dans les poêles ou casseroles. Il n'est pas

nécessaire de rincer les assiettes à l'eau courante.

Disposez la vaisselle dans le lave-vaisselle comme suit :

1. Les articles tels que les tasses, verres, casseroles, poêles, etc. se placent à l'envers.

2. Ceux qui comportent des courbes ou des creux, de biais pour que l'eau puisse s'écouler.

3. Tous les ustensiles doivent être disposés avec soin pour qu'ils ne puissent pas se renverser.

4. Tous les ustensiles doivent être disposés de manière à ce que les bras d'aspersion puissent se mouvoir sans obstruction pendant le lavage.

À REMARQUE : Les très petits articles ne doivent pas être passés au lave-vaisselle car ils pourraient facilement tomber hors du panier.

+ Chargez les articles creux comme les poêles, les tasses et les verres etc. avec leur ouverture dirigée vers le bas pour que l'eau ne puisse pas s’accumuler dans le contenant ou toute partie creuse.

+ Les articles de vaisselle et les couverts ne doivent pas être les uns dans les autres et ne doivent pas se recouvrir.

e Pour éviter tout dommage aux verres, ne les laissez pas se toucher.

+ Chargez les articles les plus volumineux ou ceux qui sont les plus difficiles à nettoyer dans le panier du bas.

+ Le panier du haut est conçu pour le nettoyage des articles les plus délicats tels que les verres, les tasses à thé et à café.

+ Les couteaux à lame longue constituent un danger s'ils sont rangés pointe vers le haut !

* Les couverts particulièrement coupants ou à lame longue doivent être posés à plat dans le panier du haut.

+ Ne surchargez pas votre lave-vaisselle. C'est important pour un résultat optimal et une consommation d'énergie raisonnable.

Déchargement des paniers

Pour éviter que des gouttes d'eau tombent du panier du haut sur le panier du bas, nous vous recommandons de d’abord le

panier du bas, puis celui du haut.

E Méthode de chargement pour vaisselle ordinaire

Chargement du panier du haut

Le panier du haut est conçu pour accueillir les articles de vaisselle les plus délicats et les plus légers, comme les verres, les tasses de thé et de café et leurs soucoupes, ainsi que les assiettes, les petits bols etles plats pas trop creux et pas trop sales). Positionnez la vaisselle et les ustensiles de cuisine de façon à ce que le jet d'eau ne puisse pas les faire bouger.

Nous vous rappelons que :

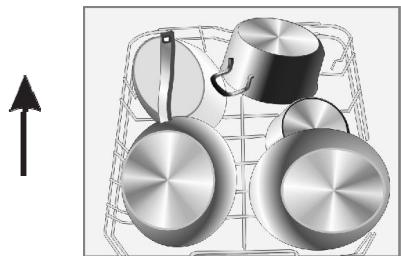

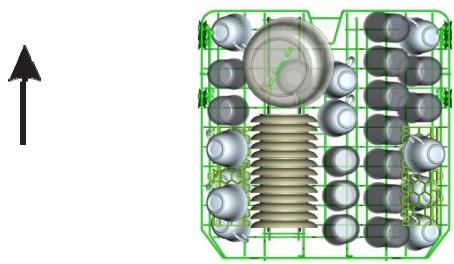

Chargement du panier du bas

Nous vous recommandons de placer les articles les plus volumineux ou les plus difficiles à laver dans le panier du bas : par exemple les casseroles, poêles, couvercles, plats et bols à servir, comme indiqué ci-dessous. Il est préférable de mettre les plats à servir et les couvercles sur le côté pour éviter de bloquer la rotation du bras d'aspersion supérieur.

Les casseroles, saladiers, etc., doivent toujours être placés à l'envers. Les articles présentant des parties creuses doivent être placés de biais pour que l'eau puisse s'évacuer. Le panier du bas comprend des pointes repliables pour permettre de placer plus de casseroles et poêles, ou des articles

de plus grande taille.

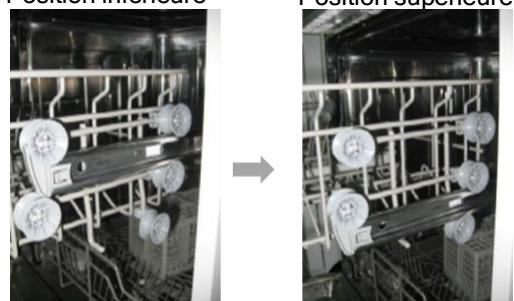

Réglage du panier supérieur

Si nécessaire, le compartiment supérieur peut place Pour des ustens iles p lus larges plac és compartimen supérieur peut être ajust é en haut eur hauteurs. Les ustensiles longs comme les couverts de service, les couverts à cuisine doivent être placés sur l'étagère de sorte qu'ils n'obstruent pas la rotation des bras vaporisateurs.

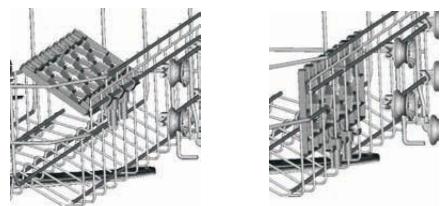

Pour replier les étagères porte- tasses

Pour permettre un meilleur empilement des poêles et des casseroles, les pointes peuvent se replier comme illustré à droite. 3

Pointes repliables du panier du bas

Pour permettre un meilleur empilement des poêles et des casseroles, les pointes du panier du bas peuvent se replier comme illustré à droite.

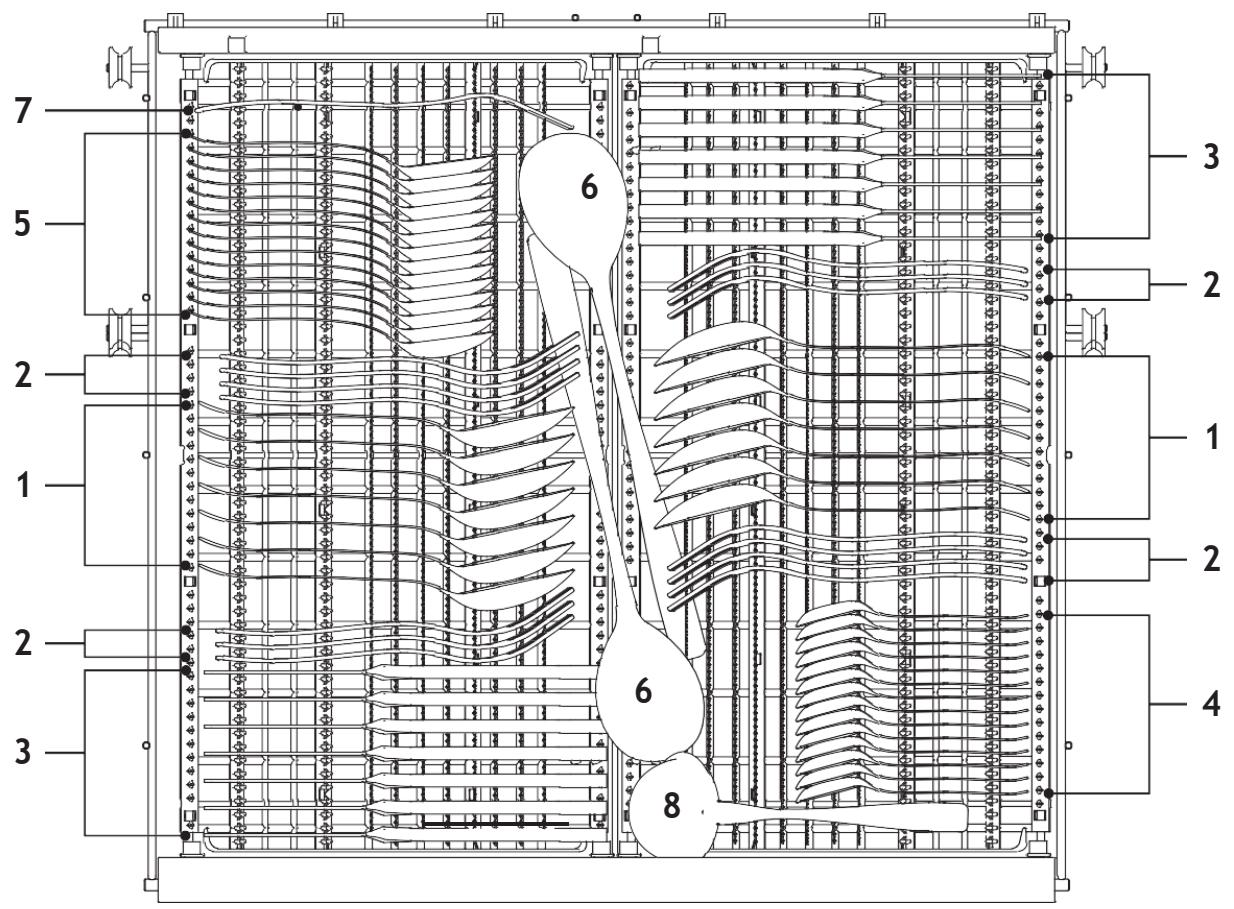

Les couverts doivent être placés dans le panier correspondant avec leurs manches vers le bas. Si le panier comporte des compartiments latéraux, les cuillers doivent être disposées séparément dans les trous prévus à cet effet, et les ustensiles les plus longs doivent être placés à plat sur le devant du panier du haut comme indiqué sur l'image.

Ne laissez aucun couvert traverser jusqu'à toucher

le fond du lave-vaisselle. Disposez toujours les ustensiles pointus la pointe vers le bas !

Pour votre sécurité personnelle et un lavage performant, assurez-vous que les couverts

sont placés dans le panier de façon à ce que : * Ils ne soient pas collés les uns aux autres.

+ L'argenterie est placé avec la face mâle vers le haut.

+ Longues ustensiles au centre.

Tableau des cycles de lavage

À REMARQUE : (2°) signifie qu'il faut rajouter du liquide de rinçage dans le réservoir

Informations r le choix

(kW Prélavage (50°C ) Pour la vaisselle très sale et les eo intensif |casseroles, poêles et plats Rincage 4/18g 205 1,621 17,8 S avec des résidus alimentaires RTE {Lou 2 pièces) = séchés. inçag Rinçage (65°C) Séchage . Prélavage (45°C ) Universal able sale par Lavage (550) 4h89 2 inçage E exemple assiettes, verres et Rincage (65°C ) [( ou 2pièces) 15 1302 143 poêles pas trop sales. Séchage C'est le programme standard, | | ayage (45°C ECO il est approprié pour nettoyer vage ( } 418g 220 0,951 11 . la vaisselle normalement sale | Rinçage (1 ou 2 pièces) ' CEN60836) | et il est le programme le plus Rinçage (60°C) efficace en termes de son Séchage énergie et de l'eau de consommation combinée pour ce type de vaisselle. 90 Min | Pour vaisselle légèrement Eavage (6070) oo sale ne nécessitant pas Rincage (65°C) 22g 90 1,35 11,7 CE un séchageintensif. Séchage ( pièces) Rapide Un cycle court pour une vaisselle Lavage (50°C) légèrement sale, ne nécessitant | Rinçage 259 30 0.751 11.2 Ve pas de séchage. Rinçage (45°C)

*EN 60436: Ce programme constitue le cycle test pour la norme européenne, les informations de

comparaison étant en conformité avec la norme EN 6 0436, comme suit :

+ Capacité : 14 couverts + Position du panier haut : roues supérieures sur rails + Position de réglage du liquide de rinçage : Max

+ Puissance d'entrée : 0.49W; puissance en sortie : 0.45W Changer le Programme SOUS CONDITION:

1. Vous pouvez modifier le programme de lavage si le lave-vaisselle n'a démarré que peu de temps auparavant. Sinon, le détergent aura déjà été déversé et la machine aura déjà vidangé l'eau de lavage. Si c'est le cas, vous devrez remplir de nouveau le distributeur de détergent (voir le paragraphe intitulé

« Verser le détergent »).

2. Appuyez sur le bouton Programme en cours pendant plus de 3 secondes pour annuler le programme puis vous pourrez changer le programme du cycle de lavage (voir le paragraphe intitulé « Démarrage du cycle de lavage »).

REMARQUE: Si vous ouvrez la porte lors du lavage, la machine se mettra en pause. L'indicateur du programme s'arrêtera de clignoter et la sonnerie retentira chaque minute jusqu'à ce que vous fermiez complètement la porte. Une fois la porte fermée, la machine se remettra à fonctionner après 10 secondes.

Une assiette oubliée ?

Vous pouvez rajouter une assiette ou autre article oublié tant que le compartiment du détergent ne s'est pas ouvert. Appuyez sur la touche Démarrage/pause pour arrêter E Rajoutez les assiettes oubliées. le lavage.

El Refermez la porte BA Entrouvrez la porte.

Une fois que les bras d'aspersion ont cessé de tourner, [6] Appuyez Sur le bouton Déraragepause le laver vous pouvez ouvrir la porte complètement. val p viron.

A la fin du cycle de lavage

Une fois le cycle de lavage terminé, un signal sonore sera émis pendant 8 secondes, puis s'arrêtera. Éteignez l'appareil à l'aide du bouton ON/OFF, fermez l'arrivée d'eau et ouvrez la porte du lave-vaisselle.

Attendez quelques minutes avant de décharger le lave-vaisselle pour éviter de manipuler la vaisselle et les ustensiles quand ils sont encore chauds, ils risqueraient de casser. Ils sécheront également mieux ainsi.

+ Eteindre le lave-vaisselle

Le témoin lumineux de programme est allumé et ne clignote plus, cela signifie que le programme de lavage est terminé. 1. Eteignez l'appareil à l'aide du bouton ON/OFF. 2. Fermez l'arrivée d'eau !

+ Ouvrez la porte avec précaution. La vaisselle chaude est très sensible aux chocs. Laissez refroidir les assiettes pendant 15 minutes environ avant de décharger les paniers Ouvrez la porte du lave-vaisselle, laissez-la entrouverte et attendez quelques minutes avant de retirer la vaisselle. La vaisselle sera moins chaude et séchera mieux ainsi

+ Déchargement du lave-vaisselle Il est normal que le lave-vaisselle soit mouillé à l'intérieur. Videz le panier du bas avant le panier du haut. Cela permet d'éviter que de l'eau tombe du panier du haut sur le panier du bas

À AVERTISSEMENT ! Ilest dangereux d'ouvrir la porte lorsque la machine est en marche, car l'eau chaude peut vous brûler.

Nettoyage et entretien

Système de filtration

Le filtre permet d'éviter que de gros restes de nourriture et autres objets puissent passer dans la pompe. Ces résidus pourraient bloquer le filtre, c'est pourquoi ils doivent être retirés.

Dispositif de filtrage

Le système de filtration consiste en un filtre dégrossissant, un filtre plat (Filtre principal) et un microfiltre (Filtre fin).

Filtre principal Les particules de nourriture et de saleté recueillies dans ce filtre

sont pulvérisées par un jet d'eau spécial sur le bras d'aspersion inférieur et éliminées via l'évacuation d'eau.

Filtre dégrossisseur

Les éléments plus gros, tels que des morceaux d'os ou de verre, qui pourraient obstruer l'évacuation d'eau, sont piégés par le filtre dégrossissant. Pour retirer les articles pris dans le filtre, appuyez doucement sur le bouchon en haut du filtre et retirez-le.

Ce filtre retient les particules de nourriture et de saleté dans le puisard pour éviter qu'elles se redéposent sur la vaisselle en cours de lavage.

Le dispositif de filtrage permet de retirer efficacement les particules de nourriture de l'eau de lavage, pour permettre le recyclage de celle-ci pendant le cycle. Pour une performance et un résultat optimal, le filtre doit être nettoyé régulièrement. Pour cette raison, c'est une bonne idée de retirer tout résidu important de nourriture pris dans le filtre après chaque cycle de lavage, en rinçant le récipient et le filtre en demi-cercle à l'eau courante. Pour retirer le dispositif de filtrage, tirez l'anse du récipient vers le haut.

N'utilisez jamais votre lave-vaisselle sans ses filtres bien en place. AVERTISSEMENT! Un mauvais positionnement des filtres peut réduire la performance de votre appareil et endommager la vaisselle.

Etape 1 : tournez le filtre dans le sens inverse des aiguilles d'une montre.

Etape 2 : Retirez le dispositif de filtration

REMARQUE : Lorsque vous suivez cette procédure de l'étape 1 à l'étape 2, le dispositif

de filtrage sera retiré ;

Lorsque vous suivez cette procédure de l'étape 2 à l'étape 1, le dispositif de filtrage sera remis.

- __ Inspectez les filtres pour vérifier qu'il n'y a pas d'obstruction après chaque utilisation

- En dévissant le filtre dégrossissant, vous pouvez retirer l'ensemble du dispositif de filtrage. Retirez tout résidu de nourriture et nettoyez les filtres à l'eau courante.

 re MARQUE : L'ensemble du dispositif de filtrage doit être nettoyé une fois par semaine. Nettoyage du filtre

Pour nettoyer le filtre dégrossissant et le filtre fin, utilisez une brosse de ménage. Assemblez de nouveau les différents filtres comme indiqué sur les illustrations de la page précédente et remettez en place l'ensemble du dispositif de filtrage dans le lave- vaisselle, en le positionnant correctement dans son renfoncement et en appuyant vers le bas.

Lorsque vous nettoyez les filtres, ne leur faites pas subir de chocs. Sinon ils À A°E RTISSEMENT ! pourraient se déformer et la performance de votre lave-vaisselle en serait réduite.

Entretien du lave-vaisselle

Le panneau de contrôle peut être nettoyé juste à l'aide d’un chiffon légèrement humide. Après nettoyage, veillez à bien sécher. Pour les surfaces extérieures, utilisez une bonne cire à faire briller pour appareils ménagers.

N'utilisez jamais d'objets pointus, de paille de fer ou de produits de nettoyage abrasifs sur quelque partie que ce soit du lave- vaisselle.

Nettoyage de la porte

Pour nettoyer les bords autour de la porte, n'utilisez qu'un chiffon doux, humide et chaud. Pour éviter que l'eau pénètre dans le dispositif de verrouillage de la porte et atteigne les composants électriques, n'utilisez pas de produits nettoyants en aérosol, quels qu'ils soient.

DS N'utilisez jamais de produits nettoyants en aérosol pour nettoyer la porte car cela pourrait

endommager le dispositif de verrouillage de la porte et les composants électriques.

ÂÀAVERTISSEMENT ! N'utilisez aucun agent de nettoyage abrasif ni même certaines serviettes en papier qui risqueraient de laisser des marques ou des rayures sur la surface en inox.

Protection contre le gel

Veuillez prendre des mesures contre le gel pour protéger votre lave-vaisselle en hiver. Après chaque utilisation de votre lave-vaisselle, veuillez suivre la procédure suivante :

Débranchez le courant électrique alimentant le lave-vaisselle.

Fermez l'arrivée d'eau et débranchez le tuyau correspondant du robinet d'adduction d’eau.

Evacuez l'eau du tuyau d'arrivée d'eau et du robinet d’adduction d’eau. (Utilisez une bassine pour récupérer l'eau). Rebranchez le tuyau d'arrivée d'eau sur le robinet d'adduction d'eau.

Retirez le filtre dans le fond de la cuve et retirez l'eau du puisard avec une éponge.

À RE MARQ UE : si votre lave-vaisselle ne fonctionne plus à

cause du gel, contactez un réparateur professionnel.

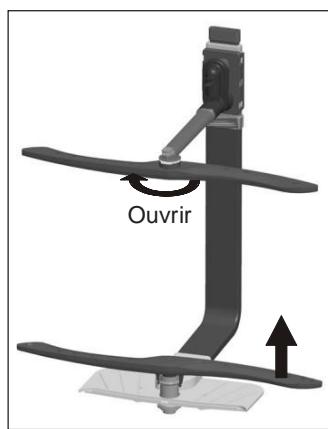

Nettoyage des bras d'aspersion

Ilest nécessaire de nettoyer les bras d'aspersion régulièrement pour retirer les dépôts minéraux liés à l'eau calcaire qui peuvent empêcher le bon fonctionnement des jets d'eau et des roulements à bille

Pour retirer le bras d'aspersion du haut, tenez l’écrou et faites tourner le bras d'aspersion dans le sens des aiguilles d'une montre pour le retirer.

Pour retirer le bras d'aspersion du bas, retirez-le simplement en tirant vers le haut.

Lavez les bras d'aspersion dans de l'eau savonneuse chaude, et nettoyez-les avec une brosse douce. Remettez-les en place après les avoir bien rincés. bi :

Pour garder votre lave-vaisselle en bon état

* Après chaque lavage

Après chaque cycle de lavage, fermez l'arrivée d'eau et laissez la porte entrouverte pour éviter de garder de l'humidité et des odeurs à l'intérieur.

* Débranchez le courant

Avant tout nettoyage ou opération d'entretien, retirez toujours le cordon d'alimentation de la prise électrique murale.

* Pas de solvants ou de produits nettoyants abrasifs

Pour nettoyer l'extérieur et les parties en caoutchouc du lave- vaisselle, n'utilisez aucun solvant ou produit de nettoyage abrasifs

N'utilisez qu'un chiffon doux, humide et chaud.

Pour retirer des taches ou des traces des surfaces intérieures, utilisez un chiffon légèrement humidifié avec

de l’eau additionnée d’un peu de vinaigre, ou un produit nettoyant conçu spécifiquement pour les lave-vaisselle.

+ En cas de non-utilisation prolongée Nous vous recommandons d'effectuer un cycle de lavage avec le lave-vaisselle vide, puis de débrancher le cordon de la prise électrique, fermer l’arrivée d'eau et de laisser la porte du lave-vaisselle entrouverte. Cela augmentera la durée de vie des joints et empêchera la formation de mauvaises odeurs à l'intérieur de l'appareil.

Si vous devez déplacer l'appareil, essayez de le conserver en position verticale. Si c'est absolument nécessaire, vous pouvez le coucher sur le dos.

Un des facteurs qui peut favoriser l'apparition d'odeurs est l'accumulation de résidus de nourriture dans les joints. Un nettoyage régulier des joints avec une éponge humide permet de prévenir l'apparition d'odeurs,

Instruction d'installation

[Afin d'éviter les chocs électriques, débracnher

À arennon: le lave vaisselle. . Le non respect des ces consignes L'installation des raccordements et équipements peut causer la mort par choc électrique.

électriaues se ferra var un professionnel

Préparation de l'installation

Le lave-vaisselle doit se trouver à proximité de la tuyauterie d'arrivée et dévacuation de l'eau, ainsi que de la prise électrique. L'armoire à côté sous l’évier doit être choisie afin de faciliter le raccordement des tuyaux de vidange du lave-vaisselle.

Remarque: Vérifier les accessoires d'installation fourni avec l'appareil (crochet/vises pour le panneau décoratif).

Bien lire les instructions d'installation Schéma de la niche d'installation et positionnement du lave-vaisselle. La préparation de la niche doit être faite avant le placement du lave-vaisselle à l'endroit voulu. 1 Choississez l'emplacement à côté de l'évier pour faciliter l'installation des tuyaux d’almentation et d'évacuation de l'eau (voir schéma 1). 2. Sile lave-vaisselle est installé dans un coin, prévoir un peu d'espace supplémentaire pour l'ouverture de la porte (voir schéma 2).

Schéma 1 Dimensions de l'emplacement. Moins de 5mm entre le haut du lave-vaisselle et le plan de travail et les autres portes d'armoires.

580mm Enréesce ions ébraue, delevien déimenti

Espace ent nes meuble ali sol

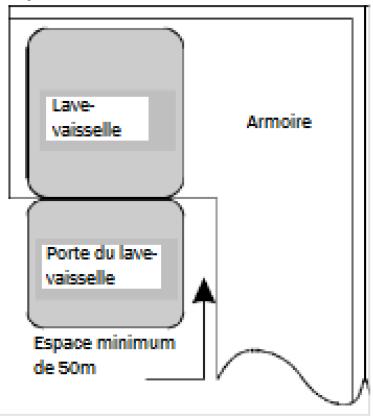

Schéma 2 Espace minimum nécessaire quand la porte est ouverte.

Panneaux décoratifs dimensions et installation 1 le panneau décoratif doit être installé comme indiqué sur le schéma 3

Le raccordement des panneaux décoratifs doit se faire selon les dimensions illustrés sur le schéma.

2 Installer les crochets sur le panneau de bois et incérer les crochets dans les fentes prévues à cette effet sur la porte du côté extérieur du lave-vaisselle (voir schéma 4a)

Après le possitionnement du panneau fixer celui-ci sur la porte extérieure avec les vises et écrous prévus à

cet effet. (voir schéma 4b)

Schéma 4a Installtion du panneau décoratif

Schéma 4b Installtion du panneau de bois

L Enlever les 4 petites vises 2 Placer les 4 grandes vises

enlever les 4 petites vises placer les 4 grandes vises

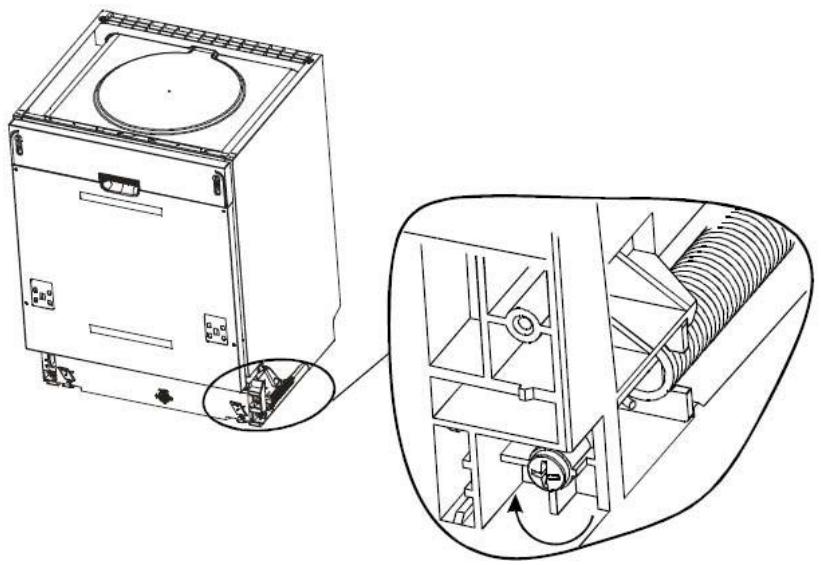

Reglage de la tension du ressort de la porte

La tension du ressort de porte est fixée à l'usine par le fabricant, celle-ci est approprié pour l'ouverture de la porte extérieur. Après l'installation du panneau en bois décoratif, la tention devra être ajustée.

Toutner la vis de réglage pour tendre ou détendre le ressort ( voir schéma 5 ).

La tension du ressort de la porte est correcte lorsque à l'ouverture, celle-ci rest à l'horizontale

et doit se relever avec une légère poussée du doigt.

Schéma5 Ajustement de la tension du ressort de la porte.

Raccordement des tuyaux d'arrivée et évacuation d’eau

Insérer le tuyau de vidange dans le tuyau d'évacuation dont le diamètre doit être de minimum 40mm, ou le mettre dans l'évier en veillant à ce qu'il ne se plie pas ou ne soit pas écrasé. Le tuyau d'évacuation doit être d’une hauteur < 1000mm

Veuillez fixer le tuyau d'évacuation selon le schéma À ou B Schéma 6

Face avant \ J Plan de travail L|

Attention ! La hauteur du raccordement d'évacuation doit être < 1000mm

——— sy ER Etapes d'installation du lave-vaisselle

1. Installer la porte de meuble sur la porte du lave-vaisselle côté extérieur, en utilisant les supports fournis. Consulter le gabarit pour positionner les supports .

2. Pour régler les ressorts gauche et droit de la porte, utiliser une clé Allen tourner dans le sens des aiguilles d'une montre pour serrer le ressort de gauche et de droite de la porte. Ne pas le faire peut endommager votre lave-vaisselle (voir schéma 7-2)

3. Raccorder le tuyau d'entrée d'eau au robinet d'eau froide.

4. Raccorder le tuyau d'évacuation (voir schéma 6)

5. Brancher la prise électrique.

6. Apposer la bande de condensation sous la surface du plan de travail (voir schéma 7-3)

7. Placer le lave-vaisselle comme prévu (voir schéma 7-4)

8. Mettre le lave-vaisselle à niveau, le pied à l'arrière peut-être réglé via la vis à six pans creux situé au milieu de la base à l'avant du lave-vaisselle (voir schéma 7-5a). Pour régler les pieds avant, tourner ceux-ci avec un tournevis plat jusqu'à ce que le lave-vaisselle est à niveau (voir schéma 7-5b).

9. Fixer le lave-vaisselle selon 2 méthodes:

A. Plan de travail normale : mettre les crochets à droite (à gauche) dans les fentes situées à droite (à gauche) du lave-vaiselle et fixer les au plan de travail avec deux vis à bois (voir schéma 7-6).

B. Plan de travail en marbre ou granite : plier les crochets dans un angle droit, mettez les dans les fentes situées à droite (à gauche) du lave-vaisselle et fixer les avec deux vis à bois dans les parroi à droite et à gauche du lave-vaisselle (voir schéma 7-1).

Le lave-vaisselle doit être mis à niveau pour un fonctionnement et une performance de lavage adéquate.

1. Placer un niveau d’eau sur la porte et sur la glissière du panier à l'intérieur de la machine comme indiqué sur le schéma 8 afin de vérifier que le lave-vaisselle et bien à niveau.

2. Niveller le lave-vaisselle en ajustant les trois pieds de nivellement.

3. Lors de la mise à niveau, faire attention de ne pas faire basculer le lave-vaisselle.

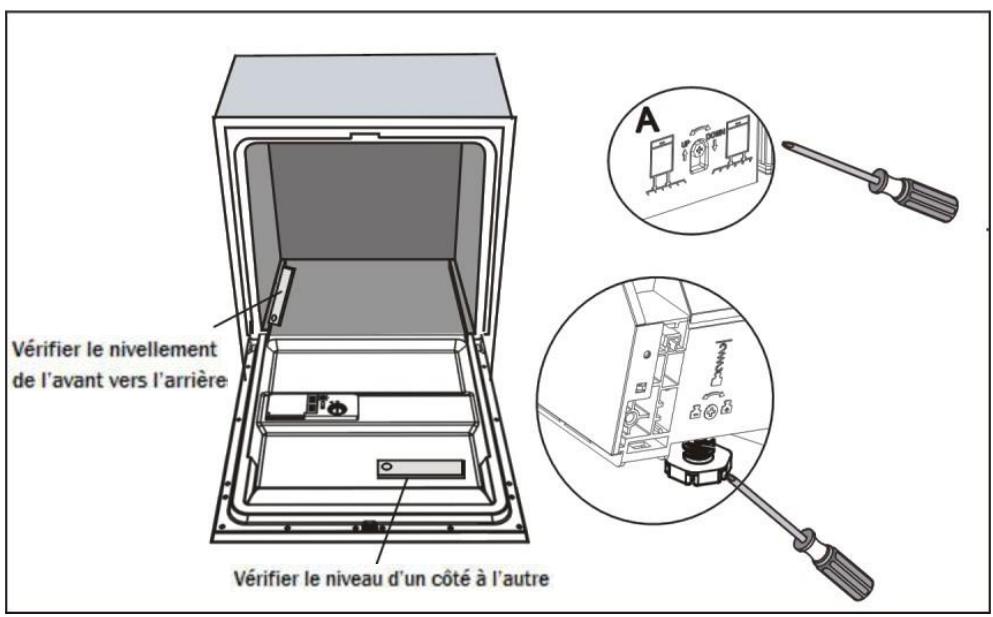

Schéma 8 Illustration de l'ajustement des pieds

Remarque: La heuteur maximal des pieds est de 50 mm

Vérifier le nivellement de l'avant vers l'arrière

Vérifier le niveau d'un côté à l'autre

À propos des branchements électriques

Pour votre sécurité personnelle:

N'utilisez pas de rallonge ou fiche d'adaptation avec cette machine. Vous ne devez, en aucune circonstance, couper ou retirer le raccordement à la terre du cordon de l'alimentation.

Conditions d'installation

Veuillez vérifier la plaque signalétique de l'appareil pour vérifier la tension nominale et branchez le lave-vaisselle sur une prise électrique murale compatible. Utilisez le type de fusible requis (10 ampères), le dispositif de surcharge ou le disjoncteur recommandé, et assurez-vous que le circuit électrique alimentant l'appareil lui est intégralement dédié.

Branchement électrique

Vérifiez que la tension et la fréquence de l'alimentation électrique correspondent aux Àa Vérifiez qu’il existe spécifications indiquées sur la plaque signalétique de l'appareil. Ne branchez cet appareil que sur un branchement à la une prise murale convenablement mise à la terre. Si la prise électrique sur laquelle vous terre conforme avant souhaitez brancher l'appareil ne convient pas, faites remplacer cette prise plutôt que d'utiliser des utilisation adaptateurs et autres solutions du même genre : sinon il pourrait y avoir surchauffe et risque de brûlures.

Merci de fermer l'arrivée d'eau après utilisation

Raccordement à la prise d'eau froide

Raccordez le tuyau d'arrivée de l'eau froide à une prise avec embouchure filetée jusqu'à ce qu'il j soit bien serré. 7 Siles tuyaux de l'eau sont neufs ou s’ils sont restés longlemps inutilisés, faites couler l'eau jusqu'à 5 ce qu'elle devienne limpide et dépourvue d'impureté. Faute de quoi, vous risquez un engorgement au point d'arrivée de l'eau qui abimerait votre lave-vaisselle.

Placez l'appareil à l'endroit désiré. Le dos doit reposer contre le mur derrière elle, et les côtés, le long des armoires ou des murs adjacents. Le lave-vaisselle est équipé de tuyaux d'alimentation et d'évacuation de l'eau qui peut être positionné soit à

les côtés gauche et droit ou pour faciliter une installation correcte.

Comment retirer l'eau en excès des tuyaux

Si l'évier se trouve à plus de 1000mm (1m) par rapport au sol, l’eau en excès ne peut pas s'évacuer directement dans l'évier. Il sera nécessaire d'évacuer l'eau en excès des tuyaux dans une bassine ou tout autre contenant adapté qui sera tenu en dehors et plus bas que l’évier.

Branchez le tuyau de vidange. Le tuyau de vidange doit être installé correctement pour éviter les fuites d'eau.

Vérifiez que le tuyau de vidange ne forme pas de coude ou ne subit pas d'écrasement.

Rallonge de tuyau d'évacuation

Si vous devez utiliser une rallonge pour l'eau de vidange, assurez-vous d'utiliser un tuyau de type similaire. Celui-ci ne doit pas excéder 4 mètres de long, sinon la capacité de nettoyage du lave-vaisselle pourrait en être diminuée.

Branchement sur siphon

Insérez le tuyau de vidange dans un tuyau d'évacuation d'un diamètre minimum de 40mm, ou le laisser tourner dans l'évier,

en veillant à ne pas plier et sertissage. Le dessus du tuyau doit être inférieure à 1000mm.

Démarrer le lave-vaisselle

I convient de vérifier les points suivants avant de lancer le lave-vaisselle.

El Le lave-vaisselle est installé correctement et bien à plat

La vanne d'admission est ouverte

Il n'y a pas de fuite au niveau des branchements des conduites.

Les fils sont bien branchés

L'appareil est alimenté en électricité

B n'y a pas de coudes sur les tuyaux d'arrivée et d'évacuation

Hi Tous les éléments d'emballage et documents imprimés doivent être retirés du lave-vaisselle

À Attention : Après installation, gardez bien ce manuel. Son contenu sera très utile à tous les utilisateurs.

9. Guide de dépannag

Avant d'appeler un réparateur

Prenez le temps de consulter ce tableau et les pages suivantes : ils pourraient vous éviter de devoir

appeler un réparateur.

Problèmes Problème Causes possibles Solutions à explorer techniques Levasselene |usbebtéaucieut | Déseneper ous les aures appels parageante cru é disjoncté démarre pas 1 électrique avec le lave-vaisselle Vérifiez que le lave-vaisselle estmis en marche etque sa L'appareil n'est pas allumé. | porte est bien fermée. L d' ttr Vérifiez que le câble d'alimentation est correctement 8 pression d'eau esttrop | branché sur la prise électrique murale basse Vérifiez que l'alimentation en eau est correctement branchée et que le circuit d'eau est ouvert. La porte qu lave-vaisselle leernez etverrouilez bien la porte. n'est pas bien fermée L'eau ne s'évacue pas | Letuyau de vidange forme | Vérifiez le tuyau de vidange du lave-vaisselle un coude : Vérifiez le fire dégrossisseur (voir le paragraphe mütuié Le filtre est obstrué «Nettoyage du filtre ») Vérifiez que l'eau s'évacue bien de l'évier de la cuisine. L'évier est bouché Si le problème se trouve effectivement au niveau d'un évier bouché, vous avez besoin d'un plombier plutôt que d'un réparateur pour lave-vaisselle. Présence de mousse N'utilisez que du détergent spécial pour lave-vaisselle dans la cuve pour éviter la formation de mousse. Le cas échéant, ouvrez le lave-vaisselle et laissez la mousse s’évaporer. Ajoutez 4 ou 5 litres d'eau dans la cuve Fermez et Mauvais détergent verrouillez le lave-vaisselle, puis sélectionnez n'importe quel programme. Le lave-vaisselle commencera par évacuer l'eau. Ouvrez la porte quand la vidange est terminée, et vérifiez que la mousse a disparu. Répétez l'opération si nécessaire. À. | Sileliquide de rinçage a débordé ou s'est déversé en Liquide de rinçage en excès A à dehors de son réservoir, essuyez-le immédiatement Taches à l'intérieur de | Usage de détergent Vérifiez que le détergent utilisé ne contient pas de la cuve contenant du colorant colorants. . Film blanc surles Pour nettoyer l'intérieur, utlisez une éponge humide avec Problèmes à testé du détergent pour lave-vaisselle, en utilisant des gants Fe surfaces intérieures Problème liés àla présence | Ÿ généraux à N'utilisez aucun autre type de détergent que celui pour de minéraux dans une eau A lave-vaisselle, à cause du risque de formation de mousse dure ou de bulles. Présence de taches de | Les articles concernés ne rouille sur les couverts | sontpas inoxydables Le cycle de lavage recommandé n'a pas été lancé après ajout de sel. Après avoir rajouté du sel déclenchez immédiatement un Des résidus de sel ont cycle de lavage rapide, sans couverts dans le lave- contaminé le cycle de vaisselle etsans activer la fonction Turbo (si applicable) lavage Le couvercle duréservoir de | és le bouchon etle serrage. sel n'est pas bien fermé . Bruitde choc dans là | Un bras ssperseurcogne ne Le programme, etrangez mieuxles articles Bruits contre quelque chose dans R cuve qui font obstruction à la rotation du bras asperseur. un panier Bruit de cliquetis dans | Des couverts se promènent | Interrompez le programme et rangez les couverts le cuve dans la cuve concernés Bruit lié à l'installation sur Cognement dans les MDI 8 State N'affecte normalement pas le fonctionnement du lave- ee site ou à un problème dans A canalisations vaisselle. En cas de doute, contactez un plombier qualifié la tuyauterie.

Problème Causes possibles Solutions à explorer

La vaisselle n'estpas | L2 vissele n'a pas été Voir la section " Chargement des paniers" chargée correctement

propre Le programme choisi n'était pas | Choisissez un programme plus intensif, assez puissant Consultezle « Tableau des cycles de lavage ». Pas assez de détergent. Utilisez plus de détergent, ou changez-en. Des articles de vaisselle ont à ; k Chargez mieux la vaisselle et vérifiez que les bras d'aspersion bloqué le mouvement des peuvent tourner librement. bras asperseurs Le dispositif de filtrage à la Résultat de base de la cuve n'est pas propre ou n'est pas installé Nettoyez et installez le dispositif de filtrage correctement. correctement. lavage Cela peut bloquer le Nettoyez les bras asperseurs. Voir la section « Nettoyage des bras mouvement des bras d'aspersion ». décevant d'aspersion.

Les verres ontblanchi | Résultat d'une combinaison Utilisez moins de détergent si votre eau est douce et choisissez un d’une eau douce et de cycle de lavage plus court pour laver les verres et les rendre détergent en excès. propres.

Marques noires ou Des ustensiles en aluminium ont

L 1 frotté contre ü Retirez les marques avec un nettoyant légèrement abrasif. grises sur la vaisselle | frotté contre la vaisselle.

Ilreste du détergent

dans les De la vaisselle mal disposée a compartiments à gêné l'ouverture du distributeur _ | Disposez mieux la vaisselle. à P à détergent détergent Séchage La vaisselle ne sèche Mauvais chargement Suivez bien les indications données pour le chargement de la i hine. insuffisant pas machine.

Augmentez la quantité de liquide de rinçage / rajoutez du liquide

Trop peu de liquide de rinçage : dans le réservoir.

Ne videz pas votre lave-vaisselle immédiatement après la fin du cycle. Entrouvrez la porte pour laisser échapper la vapeur. Ne commencez à décharger le lave-vaisselle que quand la vaisselle est à peinetiède autoucher. Commencez par le panier du bas Cela évite de faire tomber des gouttes d'eau du panier du haut sur la vaisselle du panier du bas.

La vaisselle a été retirée trop tôt

Sélection d'un programme Le programme court fonctionne à une température plus basse. h La performance de lavage en est également diminuée . Choisissez

inadapté un programme plus long

Le revêtement des couverts est | L'eau draine moins facilement avec ce type de vaisselle.

d'une qualité médiocre Les couverts et la vaisselle de ce type ne conviennent pas pour un

lavage en lave-vaisselle.

En cas de dysfonctionnement, l'appareil affichera les codes d'erreur suivants pour vous avertir :

[Codes [ianificolions Causes possibles

L'indicateur du ée d'arrivée d' Les robinets ne sont pas ouverts, programme Rapide clignote. Purée d'arrivée d'eau plus longue. L'arrivée d'eau est restreinte ou la pression de l'eau est trop faible.

L'indicateur _ du Débordement Certaines pièces du lave-vaisselle fuitent programme ECO clignote L'ndicateur du programme Rapide Dysfonc! N atteindre | cl ysfonctionnement de e pas atteindre la Sonore Omin l'élément chauffant température requise tremblent rapidement Les lumiéres Rapid, Défaillance de la communication Circuit ouvert ou ECO et universelle entre le circuit imprimé principal rupture de câblage clignotent rapidement. et la carte d'affichage pour la communication.

En cas de débordement, fermez l’arrivée d’eau principale avant d'appeler A AVERTISSE un réparateur. S'il y a de l'eau dans le plateau à cause d'un débordement MENT ! ou d'une petite fuite, retirez l'eau avant de redémarrer le lave-vaisselle.

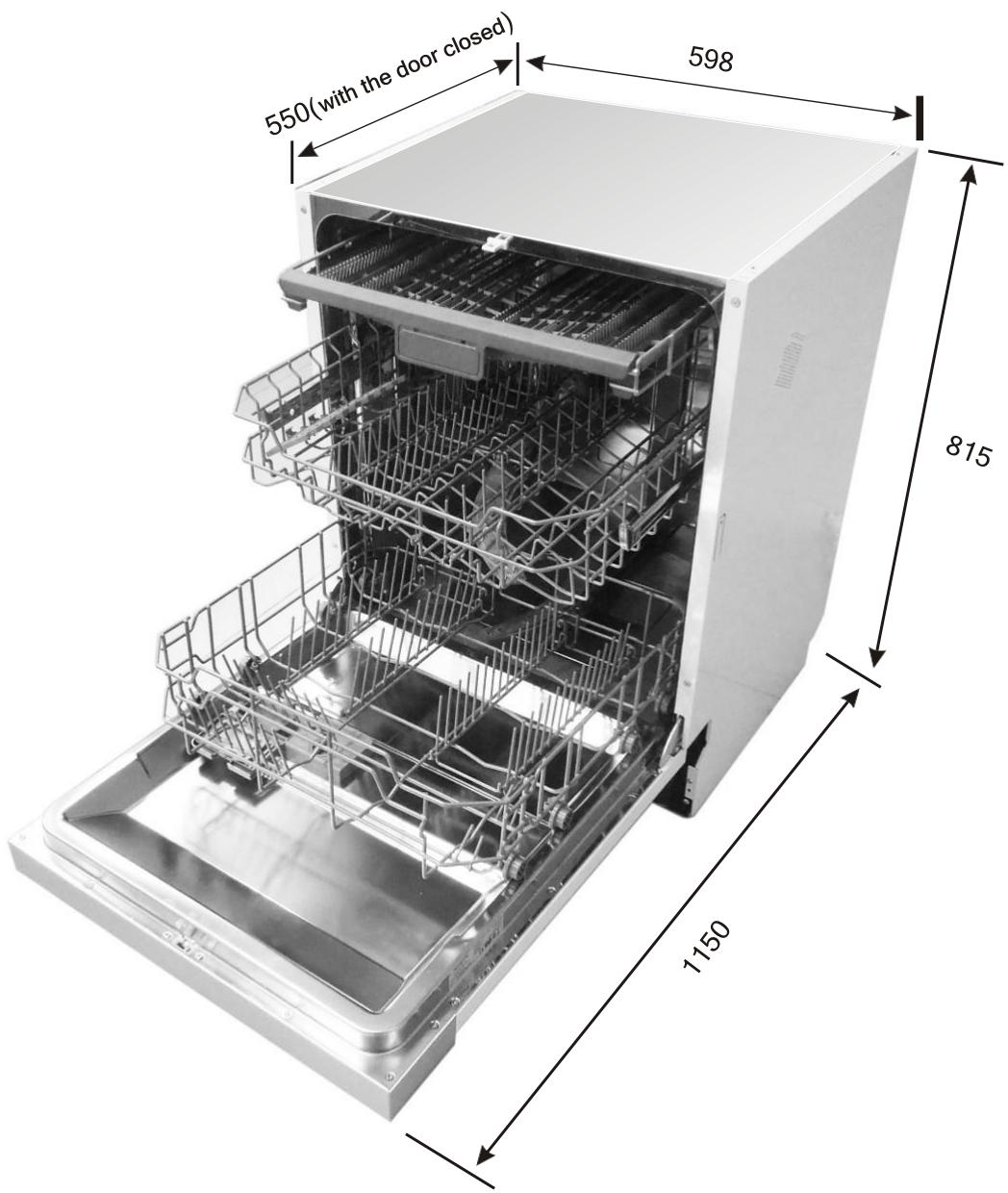

Spécifications techniques

Profondeur : 550mm (Avec la porte fermée) Pression d'eau 0,04-1,0 MPa

Alimentation électrique :

voir plaque signalétique

CATA Modèle LVI61014

Paramètres généraux du produit:

Paramètre Value P Paramètrearameter Value Height 81,5

Capacité nominale(®) (ps) 14 Dimensions en cm Width 59,8 Depth 55,0

EEI (?) 55,9 Classe d'efficacité énergétique?) E(°

Indice de performance de nettoyage (2) 1,13 Indice de performance de séchage (?) 1,07

Consommation d'énergie en Consommation d'eau en litres

kWh [par cycle], basée sur le [par cycle], basée sur le

programme éco avec 0,951 programme éco. La 1

remplissage d'eau froide. La consommation réelle d'eau 1

consommation d'énergie réelle dépendra de la manière dont

dépendra de la façon dont l'appareil est utilisé et de la

l'appareil est utilisé. dureté de l'eau.

Durée du programme (°) (h:mir) 3:40 Type Encastrable

Émissions sonores acoustiques 49 Classe d'émission de bruit C (°)

aériennes (à) (dB(A) re 1 pW) acoustique aérien (°)

Mode arrêt (W) 0,49 Mode veille (W) N/A Départ différé (W) (le cas échéant) 1,00 Veille en réseau (W) N/A

Durée minimale de la garantie offerte par le fournisseur (P):

Information additionnelle:

(a) pour le programme éco.

(b) les modifications apportées à ces éléments ne sont pas considérées comme pertinentes aux fins du paragraphe 4 de Article 4 du règlement (UE) 2017/1369. (c) si la base de données produit génère automatiquement le contenu définitif de cette cellule,

le fournisseur ne doit pas saisir ces données.

(1) Règlement (UE) 2019/2022 de la Commission du 1er octobre 2019 établissant des exigences d'éco-conception pour les lave-vaisselle ménagers conformément à la directive 2009/125 / CE du Parlement européen et du Conseil modifiant le règlement (CE) no 1275/2008 de la Commission et abrogeant le règlement de la Commission (UE) No 1016/2010 (voir page 267 du présent Journal

Dai À Or < 5 Numéro | Point (D: PAST 1 Coupes À ) 2 Soucoupes à TL e D 3 Lunettes © 4 Mugs = 5 Petit pot | Numéro | Point 6 Pot au four 7 Assiettes à dessert 8 Assiettes à dîner 9 Assiettes à soupe 10 Plateau ovale 1 Assiettes a desserten mélamine 12 Bols en mélamine 13 Bol en verre 14 Bols à dessert

Æ É—] IE fe 4 É =ù 4 =ù È NN 4 =ù f = ù Ë ER A 1E 1 HG EL à Eh t — £)) Ê { =) \ À Ë FE ALES ét AE [4 a 121 LES = À F HAN El H Z fl À £ F4 © 4 ë HE ER : { 2 Ê cn ER $ 7 SEE TU 1 H D ROEEET 6 ÉTÉ TR Er ua nu 3 — LRU Jan à) h ei Pan" ET II : 4 8 E Fi f Sam meet u

OU 2 O © GO OO D E Informations pour les tests de comparabilité conformément à la norme EN 60436

Capacité : 14 couverts

Position du panier inférieur : position inférieure

Programme : ÉCO Réglage du produit de rinçage : MAX Réglage de l’adoucissant : H3

1 Cuillère à soupe 2 Fourchette

5 Cuillère à dessert 6 Cuillère à salade 7 Fourchette à salade 8 Louche

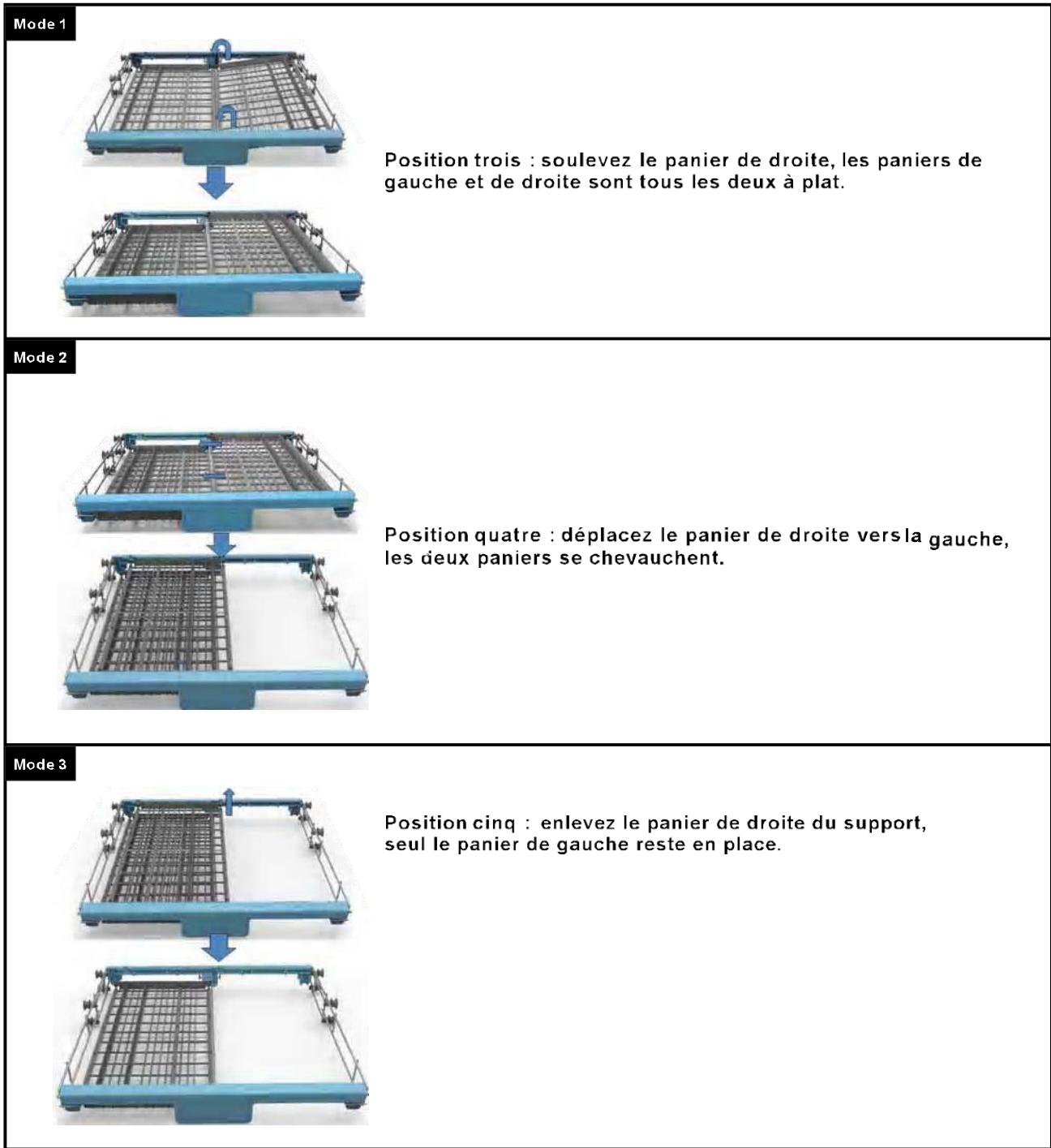

Le panier à couverts est modulable en 5 positions :

on trois : soulevez le panier de droite, les paniers de gauche et de droite sont tous les deux à plat

Position quatre : déplacez le panier de droite versla gauche, les deux paniers se chevauchent.

Position cinq : enlevez le panier de droite du support, seul le panier de gauche reste en place.
