Marque	RADIATORI 2000
Modèle	FLY
Type de produit	Radiateur en aluminium recyclé
Matériau	Aluminium recyclé
Pression de service max	6 bar
Température d'eau max	90 °C
Température moyenne de fonctionnement	70 °C
ΔT standard (eau-air)	50 °C (air à 20 °C)
pH recommandé de l'eau	6,5 à 8
Dureté de l'eau recommandée	12 à 14 °f (degrés français)
Charge maximale suspendue	2 kg
Nombre d'éléments disponibles	3, 4, 5 ou 7
Accessoires inclus	Purgeur, 3 bouchons d'obturation, diaphragme en gomme, vis 4,5×60 mm
Outils de montage nécessaires	Perceuse (foret 8 mm), tournevis, clé Allen 3 et 7 mm, ruban à mesurer, niveau à bulle
Raccordement	Vannes avec joint torique (O-ring)
Entretien	Nettoyer avec un chiffon humide, pas de produits abrasifs ni solvants
Sécurité	Ne pas isoler complètement sans soupape de sécurité ; ne pas suspendre plus de 2 kg
Garantie et service	RAG-ALL FRANCE, 35 Rue Francine FROMONT, 69120 VAULX EN VELIN, [e-mail], Tél. [phone]

FOIRE AUX QUESTIONS - FLY RADIATORI 2000

Ce radiateur est-il compatible avec un chauffage central classique ?

Oui, ce radiateur est conçu pour les systèmes de chauffage central à eau chaude. Veillez à respecter la pression de service maximale de 6 bar et à traiter l'eau selon la norme UNI-CTI 8065.

Comment installer le radiateur muralement ?

Utilisez les supports fournis dans l'emballage. Percez le mur avec un foret de 8 mm aux distances indiquées sur le gabarit (à partir des extrémités du radiateur). Fixez les supports avec les vis 4,5×60 mm, puis accrochez le radiateur. Utilisez un niveau à bulle pour vérifier l'horizontalité.

Quelle est la pression maximale de fonctionnement ?

La pression de service maximale est de 6 bar. Ne dépassez pas cette valeur pour éviter tout risque de fuite ou d'éclatement.

Comment purger l'air du radiateur ?

Le radiateur est livré avec un purgeur. Avant la première utilisation, ouvrez le purgeur pour évacuer l'air emprisonné. Répétez l'opération si nécessaire en cours de saison de chauffe.

Puis-je peindre le radiateur ?

Il est déconseillé de peindre le radiateur car cela peut réduire son efficacité thermique. Si vous le faites, utilisez une peinture spéciale pour radiateurs et respectez les instructions du fabricant.

Comment nettoyer le radiateur ?

Nettoyez la surface avec un chiffon humide. N'utilisez jamais de produits abrasifs, de solvants ou de nettoyants agressifs qui pourraient endommager la finition.

Quelle est la durée de la garantie ?

La garantie est assurée par RAG-ALL FRANCE. Les conditions exactes sont fournies dans la notice. En cas de problème, contactez le service client à l'adresse ou au numéro indiqué : [e-mail] / 0478804669.

Que faire en cas de fuite ?

Vérifiez d'abord le serrage des raccords. Si la fuite persiste, coupez l'alimentation en eau et contactez un installateur professionnel. N'essayez pas de réparer vous-même sous pression.

Puis-je utiliser de l'antigel dans le circuit ?

L'utilisation d'antigel est possible, mais elle doit être conforme aux recommandations du fabricant. Privilégiez un produit spécifique pour installations de chauffage, comme le Cillit-HS 23 combi à base de polyamine aliphatique, et respectez les doses indiquées.

À quelle distance du mur dois-je installer le radiateur ?

Les distances exactes sont indiquées sur le schéma de montage fourni avec le radiateur. En général, prévoyez un espacement d'au moins 10 à 15 cm du mur pour une bonne circulation d'air et un accès facile aux raccords.

MODE D'EMPLOI FLY RADIATORI 2000

Mode d'emploi et d'installation

Données du fabricant

Cher client,

Merci de votre attention, avant d'installer et/ou d'utiliser le produit Veuillez dire attentivement ce manuel concernant l'installation, l'utilisation et la maintenance correctes de l'appareil.

Ce radiateur est commercialisé par:

RAG-ALL FRANCE

35 Rue Francine FROMONT

69120 VAULX EN VELIN

[e-mail]

Tel [phone]

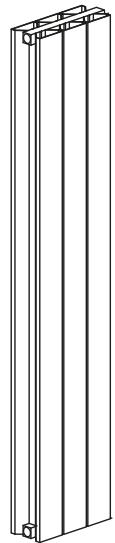

Articles dans l'emballage

X1

Radiateur

X1

Purgeur

X3

Bouchon

d'opturation

x1

Diaphragm

Vis 4,5 x 60mm

Outils nécessaires au montage

Vannes appropriées

avec O-ring

Perceuse électriche - pointe

08mm

Tournevis - crosse

Clé allen - hexagonal

3mm et 7 mm

Ruban à mesurer

Niveau à bulle

Connexions standard

5

6

7

8

• Position du diaphragme

Spécifications Techniques

• Matériau Aluminium recyclé.
• Pression de service max 6 Bar.
• Le radiateur est embalde dans un film protecteur et inséré dans une boîte en carton (attention dans la boîte il y a des supports pour le montage mural).

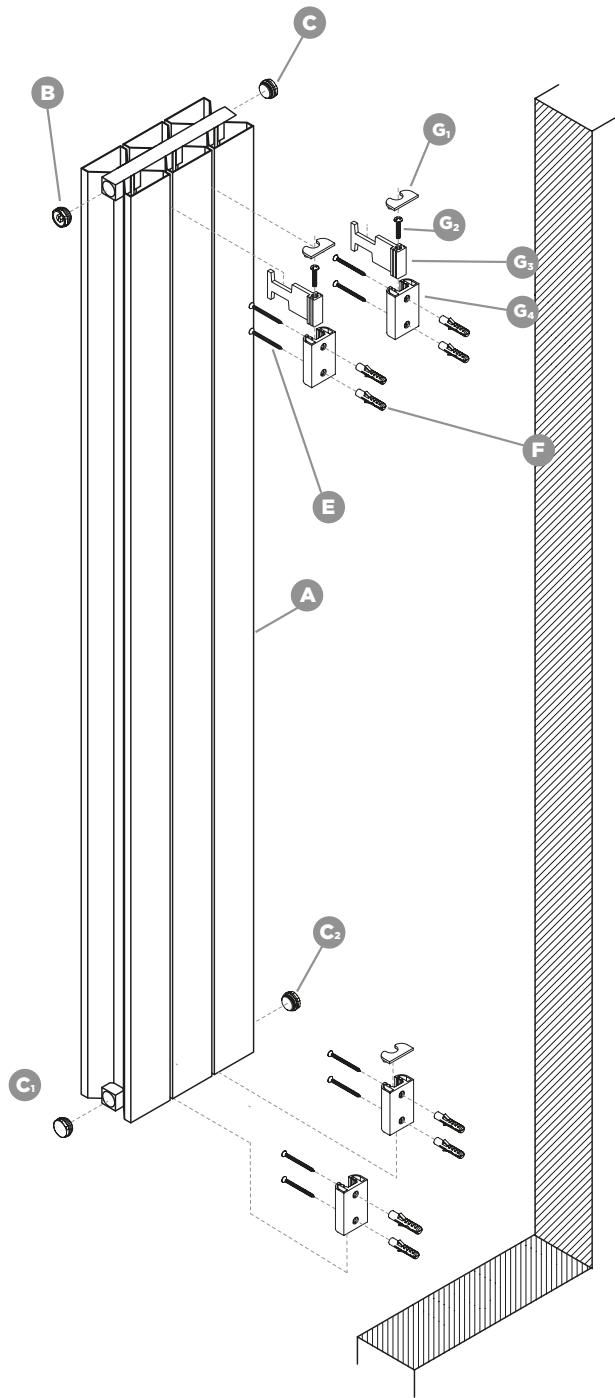

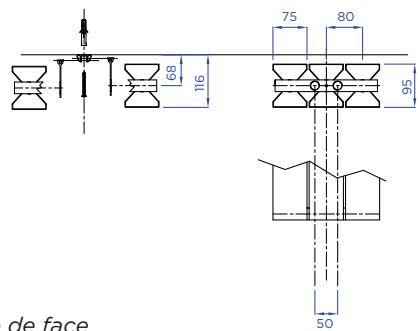

Distance du mur

Radiateur avec 3, 4, 5 ou 7 éléments

Le mur doit être percé en prerant les distances des trous dans les supports, à partir des extrémités supérieure, inférieure, droite et gauche du radiateur comme indiqué sur la figure.

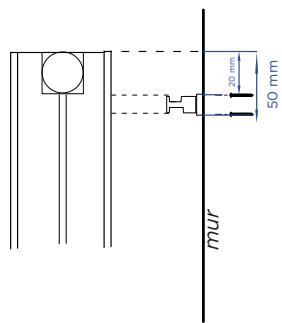

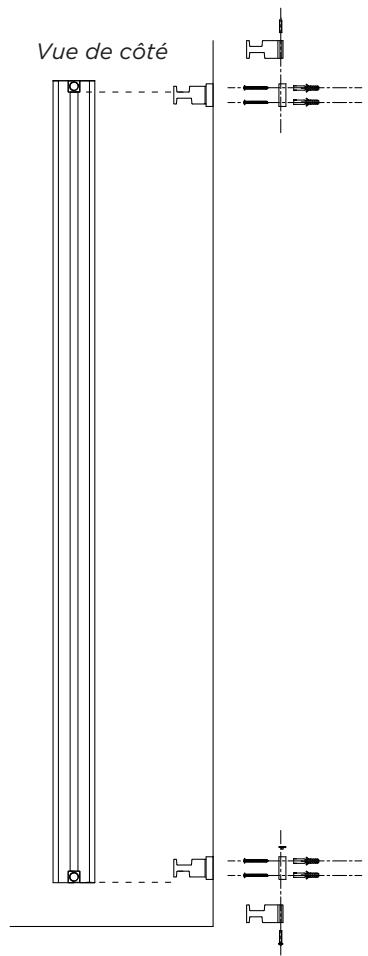

Vue de côté - haut du radiateur

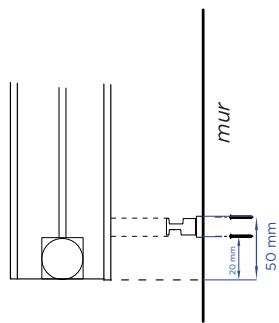

Vue de (:é - bas du radiateur

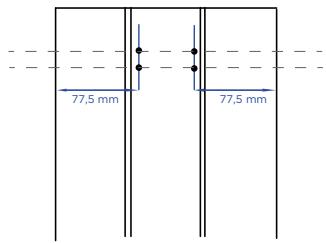

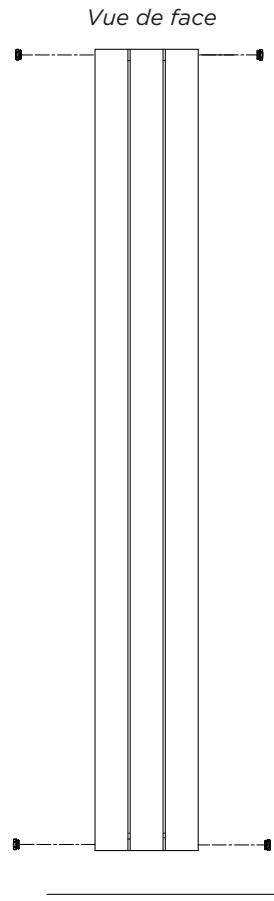

Vue de face - distances des extrémités laterales
Les distances aux côts sont les mêmes pour le modele à 3,4,5 et 7 éléments.

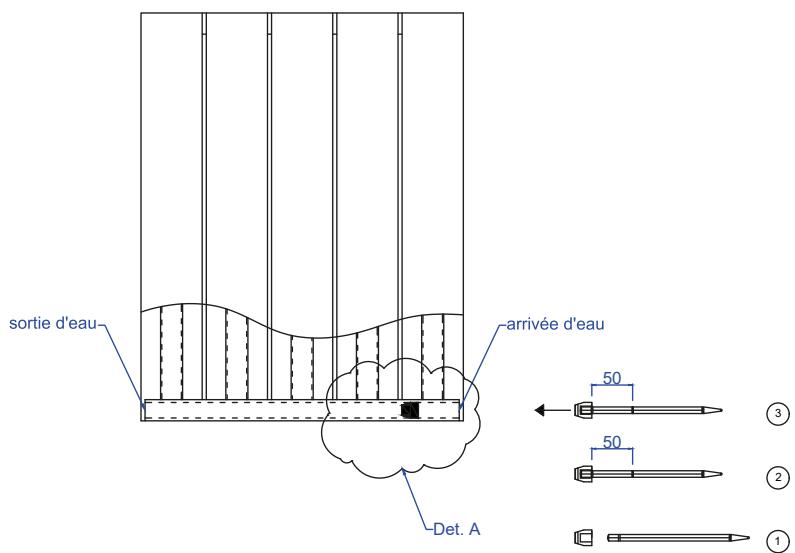

instructions pour insérer le diaphragme

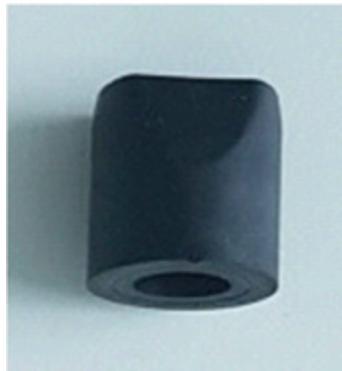

DIAPHRAGM EN GOMME

INSÉRER LE DIAPHRAGME

1) Prenez un crayon d'au moins 140 mm de long;
2) Insérez le crayon dans le trou du diaphragm et marquez la dimension spécifique sur la feuille;
3) Insérez le diaphragme du côté de l'arrivée d'eau en passant le premier élément.

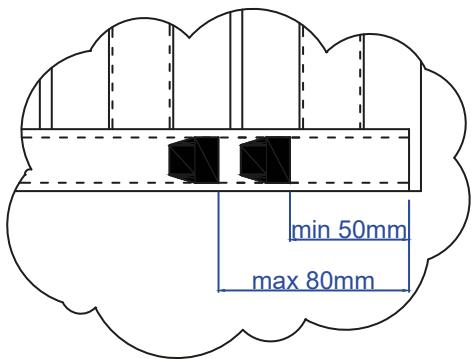

Det. A

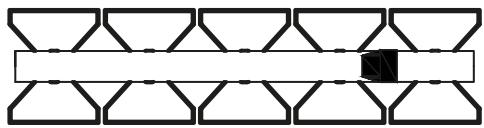

Vue de dessous

Pour une performance maximale du produit, nous recommendons:

Assurez-vous que le pH de l'eau dans le circuit est compris entre 6.5 et 8 et que la durée est comprise entre 12 et 14^ . Température de l'eau: T in = 75 °C; T out = 65 °C; T moyen = 70 °C; T max = 90 °C; température de l'air d'essai local: 20°C (ΔT 50°C).
- Afin de préserver les systèmes de chauffage des processus corrosifs ou qui provoquent des résidues de calcaire, des radiateurs tuyaux et chaudières intéressants, la norme UNI-CTI 8065 prévoit le traitement de l'eau de replissage des installations sans distinction entre l'aluminium, l'acier et la fonte.
- Parmi les divers produits à ajouter à l'eau dans le circuit, selon la norme UNI précédemment mentionné, le polyamine aliphatique du nom de Cillit-HS 23 combi peut être préconisé.
- Ventilez le radiateur avant de l'utiliser.
Pour l'entretien, n'utilise pas de produits abrasifs ni de solvents pour nettoyer les surfaces, mais nettoyez la surface avec des chiffons humides.
N'isolez pas complètement le radiateur s'il n'est pas équipé d'une soupape de sécurité automatique.
- Dans le cas de systèmes centralisés, ne pas isoler complètement le radiateur s'il n'y a pas d' éléments de sécurité.
- Ne chargez pas et ne suspendez pas des poids excessifs: la capacité de ces structures est calculée pour supporter 2 kg maximum.
- Testez le système pour vérifier le serrage des raccords.

Termes et conditions de la garantie

RAG-ALL FRANCE décline toute responsabilité en cas d'accident résultat d'une mauvaise utilisation du radiateur non conforme à ces instructions d'utilisation. Tous les radiateurs RAG-ALL FRANCE sont strictement testés selon les normes en vigueur avant de quitter l'usine.

RAG-ALL FRANCE se réserves le droit d'apporter toute modification technique ou constructive qu'elle jugera nécessaire, sans notification préventive.

RAG-ALL FRANCE

35 Rue Francine FROMONT

69120 VAULX EN VELIN

[e-mail]

Tel [phone]

Rev 10

03-2023
