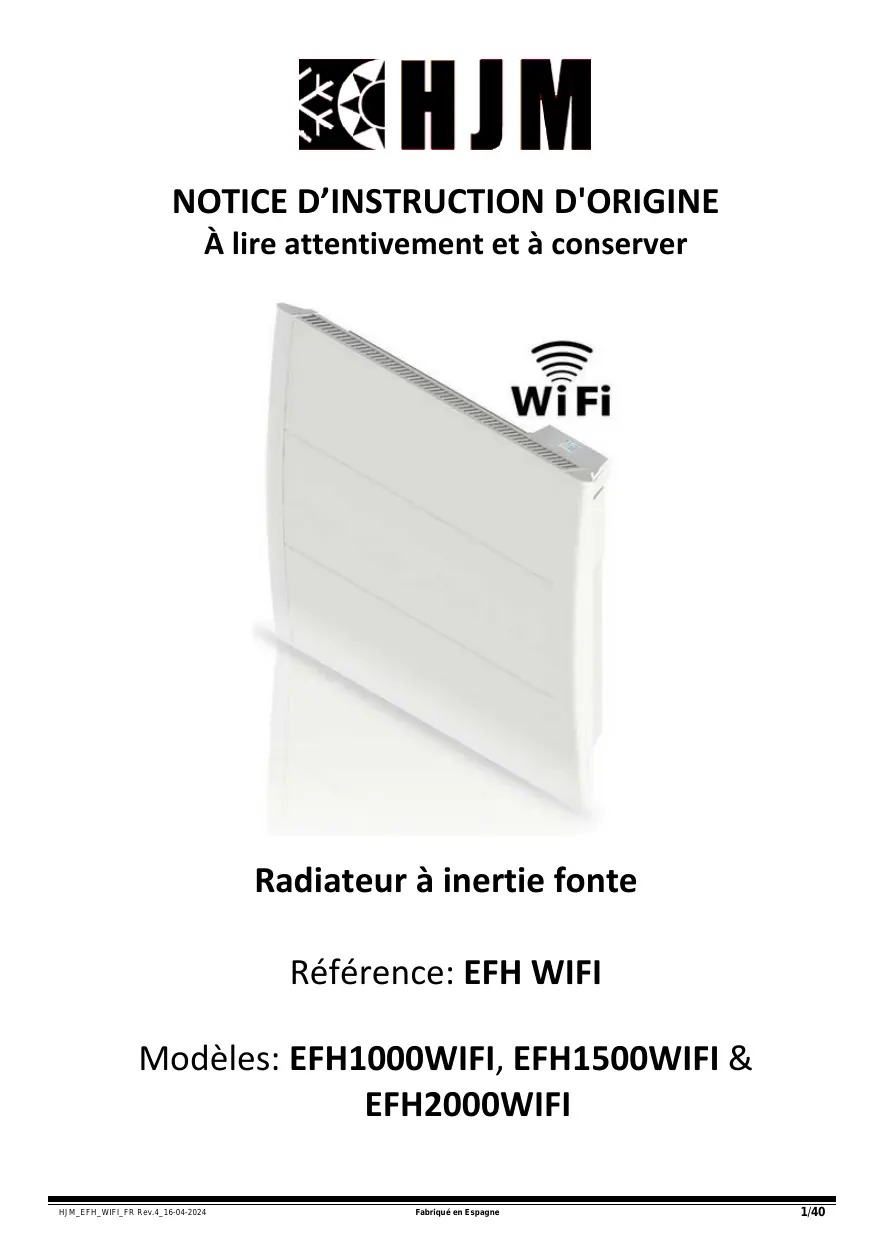

MODE D'EMPLOI SPRING - : EFH1000WIFI, EFH1500WIFI & EFH2000WIFI HJM

À lire attentivement et à conserver

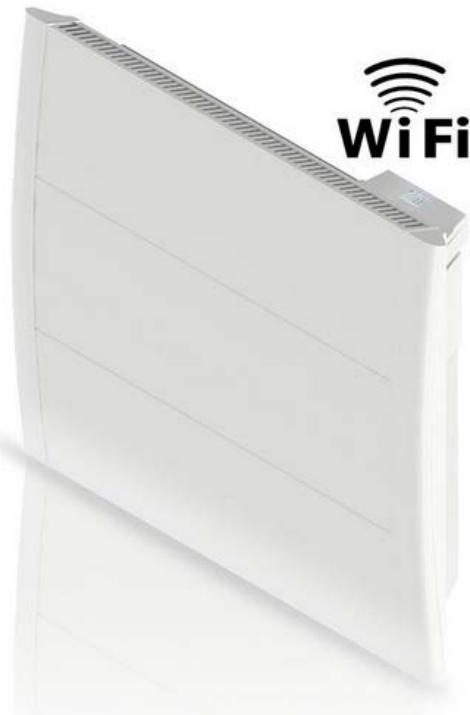

Radiateur à inertie fonte

Référence: EFH WIFI

Modèles: EFH1000WIFI, EFH1500WIFI & EFH2000WIFI

AVERTISSEMENTS IMPORTANTS

Cher client:

Nous vous remercions de la confiance que vous nous temoignez en acquérant notre radiateur. Ces apparèils sont extrémement sûrs, silencieux et faciles à installer. Ils ne requirement pas d'entretien spécifique. Ils sont fabriqués en aluminium extrudé, un matériel de haute durabilité qui préserve l'environnement. Avant la première mise en service, veuilles lire attentivement leprésent mode d'emploi. Conservez ces instructions pour d'eventuelles consultations ultérieures.

INSTRUCTIONS GENERALES DE SECURITÉ

1. Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
2. Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
3. Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que cedernier ait été place ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ouaient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en complrennet bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher,

ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

1. Les éléments de l'emballage ne doivent pas etre à la portee des enfants car il s'agit de sources potencielles de danger.
2. ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.
3. Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
4. MISE EN GARDE: Pour éviter une surchauffe, ne pas couvrir l'appareil de chauffage:

1. L'appareil de chauffage ne doit pas etre placé juste en dessous d'une prise de courant.
2. La boîte de connexion électrique ne doit pas être placé derrière l'appareil de chauffage.
3. En ce qui concerne les informations détaillées sur la méthode de fixation, reférez-vous à la section "INSTALLATION ET FIXATION AU MUR" ci-après.

4. Attention: Ne pas utiliser cet apparéil de chauffage dans l'environnement immédiat d'une baignoire, d'une douche ou d'une piscine. Il ne doit pas être possible d'acceder aux commandes de l' apparéil à partir de la baignoire ou de la douche ou lorsque l'on est en contact avec de l'eau (Utilisation en volume 0, ou 1 d'une salle de bain strictement interdit: demander conseil à un électricien qualifié).

5. L'appareil doit être alimenté par l'intérimédiaire d'un dispositif à courant différentiel résiduel (DDR) ayant un courant différentiel de fonctionnement assigné ne dépassant pas 30 mA (demander conseil à un électricien qualifié).

6. Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d'installation.
7. N'utilisez pas l'appareil dans une piece où se trouvent des gaz ou produits inflammables (colles etc. ...).
8. Lisez attentivement ce mode d'emploi avant demettre l'appareil en marche pour la première fois. Conservez le mode d'emploi ainsi que le bon de garantie, votre ticket de caisse et si possible, le carton avec l'emballage se trouvant à l'intérieur.
9. N'utilisez cet apparéil que pour un usage privé et pour les tâches auxquelles il est destiné. Cet apparéil n'est pas prévu pour une utilisation professionnelle.
   Eneldom, il ne doit être utilisé à l'extérieur, dans des serres ou pour la reproduction et l'élevage d'animaux !!! Protégez-le de la chaleur, des rayons directs du soleil, de l'humidité (ne le plongez en seldom cas dans l'eau) et des objets tranchants. N'utilise pas cet apparil avec des mains humides. S'il arrive que de l'humidité ou de l'eau atteignent l' apparil, coupez aussiôt son alimentation. Ne touche pas les parties mouillées.
10. Ne pas utiliser des accessoires non commandés par le fabricant, cela peut désenter un danger pour l'utilisateur et risque d'endommager l'appareil.

11. Contrôlez régulièrement l'appareil et le cable. Ne mettez pas l'appareil en marche s'il est endommagé.

12. Ne répAREZ pas l'appareil vous-même. Contactez un technicien qualifié.

13. N'utilisez que les accessoires d'origine.
14. Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrene) à leur portée.
15. Avant d'utiliser l'appareil, vérifie que la tension du réseau correspond bien à celle notée sur la plaque signalétique de l'appareil.
16. Respectez les « Instructions de sécurité spécifiques à cet apparéil » données ci-après.

INSTRUCTIONS DE SECURITE SPECIFIQUES À CET APPAREIL

• Pour une plus grande sécurité, cet apparéil est muni d'un dispositif qui en interrupt le fonctionnement en cas de surchauffe.
• N'utilisez l'appareil qu'en position verticale.
• Ce radiateur est conçu pour être utilisé exclusivement fixé à un mur. Suivre les instructions de l'alinéa INSTALLATION et en particulier les consignes concernant le raccordement au réseau d'alimentation car votre apparéil est livré sans fiche d'alimentation. Assurez-vous toujours que l' apparéil est solidement fixé. Respectez les distances d'installation indiquées.
• Installez toujours l'appareil de telle manière que des matieres inflammables tels que des rideaux, serviettes... ne puisent pas reckrer en contact (attention au coup de vent).
  Assurez-vous toujours que les orifices d'entrée et sortie d'air ne sont pas obstrués.
• N'insérezaucunobjetàtraversla grilleouàl'intérieurde l'appareil.

• Ne rien accrocher sur ou devant l'appareil.

• La garantie ne s'appliquera pas si les instructions de la presente notice n'ont pas ete respectees.

• Lors du nettoyage de votre apparéil, conformez-vous aux instructions du paragraphe « ENTRETIEN ET MAINTENANCE » exclusivement car la pénetration d'eau par les grilles d'air peut s'avérer néfaste pour votre apparéil.

INSTALLATION

• Lors de la première utilisation et pendant quelques minutes, des odeurs et des bruits peuvent se produit en raison de la dilatation de certaines pieces internes. Ceci est normal, prévoyez par conséquent une ventilation suffisante. Les odeurs ne seront que provisoires et s'estomperontrapidement.
• Pour une plus haute efficacité, assurez-vous de bien calculer la puissance ou le nombre d' éléments de l'appareil en fonction de la superficie de la piece. Pour la réalisation de ce calcul, veuillez consulter votre vendeur. Dans tous les cas, un minimum de 100W de puissance par ^2 à chauffer doit être respecté (Piece correctement isolée, avec un plafond standard d'environ 2.50m , sans mezzanine et non ouverte sur une piece non chauffée).
  Fixez le radiateur à un mur ferme et bien nivélé, dans un espace sans meubles et en évitant les objets situés à proximité.
• Évitez d'installer l'appareil dans les coins.
• Il est déconseillé demettre l'appareil sous les fenêtres car ceci favorise la perte de chaleur.

• Le radiateur doit être à une distance d'au moins 15 cm par rapport à tout matérieliau combustible (rideaux, meubles, fauteuils, etc).(Fig.1)

• Une distance minimale de 1 m doit être prévue entre la face frontale de votre apparéil et tout obstacle qui pourrait:génér son fonctionnement (meuble, mur, rideau, par exemple).

• Une distance minimale de 15 cm doit être prévue entre les parois laterales de votre apparéil et tout obstacle qui pourrait:gérer son fonctionnement (murs par exemple).
• Laissez également une distance minimum de 35 cm au dessus de l'appareil par rapport à tout obstacle et une distance minimum de 15 cm par rapport au sol.
• AVENTISSEMENT: si cettedappareil estinstallédans une salle de bain, il doit etreinstalleuniquement dans les volumes 2 ou 3 de la salle de bain, conformemment aux exigences de la norme francaise d'Installation Electrique à Basse Tension NF C 15- 100,Partie7-701.(L'installation en volume 0 ou 1 d'une salle de bain est strictement interdite).La figure 2 ci-apresest donnéeà titre informatif unquivalent:nous vous suggerons de contacter unelectricien professionnel pour toute aide.

Fig.1

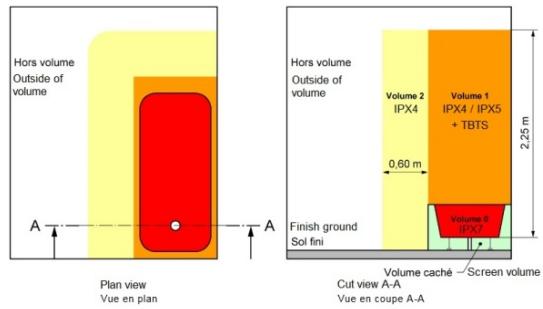

Volume 1: Appareils en très basse tension de sécurité (TBTS).
Volume 2: Appareils électriques Classe II - IP X4
Fig.2

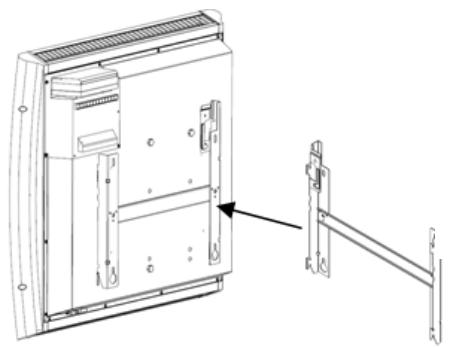

Le radiateur est équipé avec 1 support de suspension du radiateur.

Pour la fixation de l'appareil au mur, utilisez le gabarit fourni dans le carton. Veuillez suivre les indications ci-dessous:

• Posez le gabarit en carton sur le sol et contre le mur sur lequel vous allez placer le radiateur.
• Marquez sur le mur l'emplacement des trouss à percerc.
• Percez les troughs marqués sur le mur et insérez les chevilles fournies dans le kit de fixation.
• Placez le support, puis serrez les vis. Assurez-vous que le support soit bien fixé au mur.
• Coupez votre alimentation générale et procédez au raccordement électrique (voir le paragraphe "RACCORDEMENT ELECTRIQUE" ci-après.

ATTENTION: la boite de raccordement doit avoir, au minimum, le même degré de protection que le panneau rayonnant (IP24).

• Accrochez l'appareil au support fixé au mur, et pour finir, assurez-vous que la piece de sécurité du support est bien encliquetée.

RACCORDEMENT ELECTRIQUE

Cet apparéil est équipé d'un cordon d'alimentation H05V2V2-F 3x1.0mm².

ATTENTION: Raccordez les conducteurs à un boîtier de raccordement (Dégré IP24 minimum) en respectant les polarités ci-dessous:

• Phase: Marron
• Neutre: Bleu
• Noir : Fil Pilote 6 ordres pour centrale de commande déportée.

En connectant le fil pilote à une centrale de commande déportede chaudiage (non fournie), vous pouvez faire varier latempérature et les périodes de chaudiage en fonction des ordresfournis par votre centrale.

Important: Dans les installations où le fil pilote (de couleur noire) n'est pas utilisé, il doit être isolé.

Attention: Ne jamais brancher le fil pilote noir à la terre.

Veillez toujours au bon état de votre installation électrique et des fils de raccordement.

Cet apparéil ne nécessite pas de raccordement à la terre, car il possède une double isolation.

Contactez un électricien professionnel pour toute aide.

CHARACTERISTIQUES TECHNIQUES

Modèle	EFH1000WIFI	EFH1500WIFI	EFH2000WIFI
Tension Nominale	230 V~	230 V~	230 V~
Fréquence Nominale	50 Hz	50 Hz	50 Hz
Puisance Nominale	1000 W	1500 W	2000 W
Classe de Protection	II	II	II
Degré de Protection IP	IP24	IP24	IP24
Dimensions supports compris (LxHxP) (mm)	635x590x145	765x590x145	895x590x145
Poids (kg)	10,7	14,6	18,2

TX Frequency :	Wi-Fi :2412-2472 MHz/2422-2462 MHz Bluetooth/BLE : 2402-2480 MHz
RX Frequency :	Wi-Fi :2412-2472 MHz/2422-2462 MHz Bluetooth/BLE : 2402-2480 MHz
ITU Designation :	GID, DID,FID
Output Power :	Wi-Fi : 19.19 dBm (802.11b), 19.68 dBm (802.11g) 19.52 dBm (802.11 n20), 19.53 dBm (802.11n40) Bluetooth : 6.73 dBm ; BLE :8.23 dBm
Modulation :	Wi-Fi : DSSS, OFDM Bluetooth : GFSK, π/4-DQPSK, 8DPSK BLE :GFSK
Antenna :	PCB Antenna, 3.4 dBi

Connexion du radiateur

Enregistrez-vous dans HJM via l'application que vous trouverez dans Google Play ou Apple Store.

HJM

Accédez à votre compte depuis l'application, pour saisir les informations de la maison et suivez les instructions qui vous seront données à l'écran.

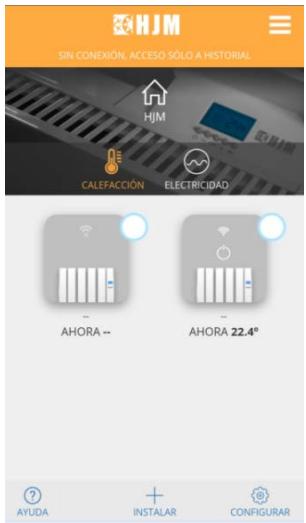

CONNECTER LES RADIATEURS

Les radiateurs doivent être connectés pour pouvoir les commander depuis l'application. Pour démarrer le processus de connexion de l'équipment via l'application HJM, suivez les instructions. Dès que vous compte utiliser sera créé, vous pourrez utiliser l'application.

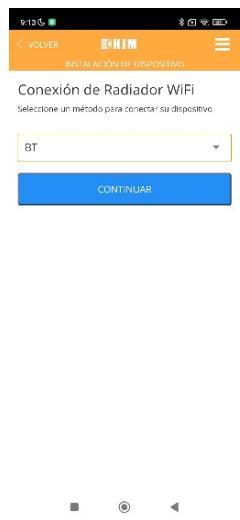

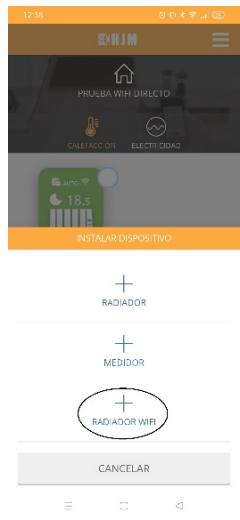

Cliquez sur « installer », ensuite cliquez sur « radiateur wifi », puis suivez les indications de l'assistant :

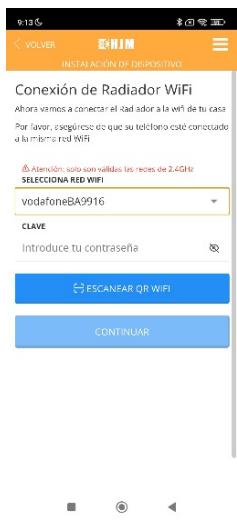

Selectionnez le réseau domestique et saississez le mot de passer. Assurez-vous qu'il s'agit bien d'un réseau 2,4 GHz. Vous pouvez également scanner un code QR avec les identifiants. Vous le trouverez sur certains modèles de routeurs.

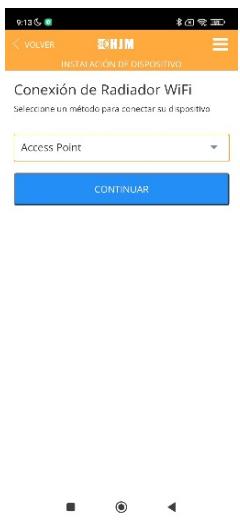

Une fois le mode de configuration sélectionné, vous pouvez désir entre Access Point et BT.

Si vous continuez sur le mode Access Point, vous étés invite à appuyer sur la touche M./OK de l'unité pendant 3 secondes. Ceci permet de démarrer le processus de configuration Wi-Fi qui sera disponible pendant 5 minutes; dans cet état, l'écran de l'unité clignote, puis passé ce début, il faut redémarrer le processus pour pouvoir configurer le Wi-Fi.

Rendez-vous dans les paramètres Wi-Fi de votre smartphone, Sélectionnez le réseau génééré par le radiateur (Heater_XXXX) et connectez-vous. Selon le modele de smartphone, un avertissement du type « Wi-Fi sans accès à Internet » pourrait s'afficher; indique que vous souhaitezmaintenir la connexion active. Retournez ensuite dans l'application. Le processus d'enregistrement se poursuivra et il vous sera demandé d'attribuer un nom au radiateur, après quoi il vous faudra paramétrer le radiateur; ce processus peut prendre environ 1 minute.

Abra los ajustes del téléphone

Selezione WiFi

Conectese la WiFi Heater_xxxx

Si've una Notification del tipo "Wi-Fi sin acceso a Internet", indicque que紊 Maintainer la connexion

Vuelva esta vista

REDES WI-FI

Redmi 9C NFC

HJM_WiFi

HJM 2.40/56

sinhilos 7.40/56

L'unité sera correctement reliée lorsque le symbole restera affiché en haut à droite de l'écran. L'application vous redirigera vers la vue principale. En cas de problème à un moment donné, l'application affichera un ensemble de conseils pour répéter le processus avec succès.

Le processus sur le mode BT est similaire, sauf que vous n'avez pas besoin d'acceder aux paramètres de configuration Wi-Fi de votre smartphone. Si vous Sélectionné cette méthode, assurez-vous que le Bluetooth est bien activé. Ensuite, vous serez invité à appuyer sur les touches et M./OK de l'unité simultanément pendant 3 secondes pour continuer le processus.

Si la fonctionnalité de fil pilote est activée pendant le processus de configuration, elle sera désactivée lorsque l'unité aura été reliée.

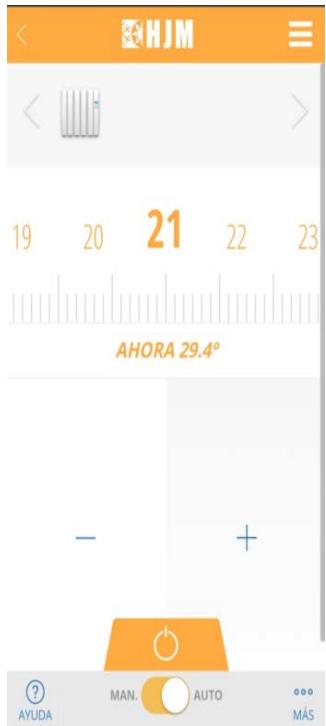

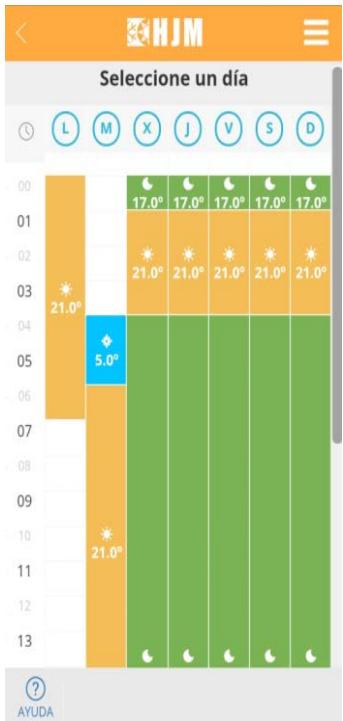

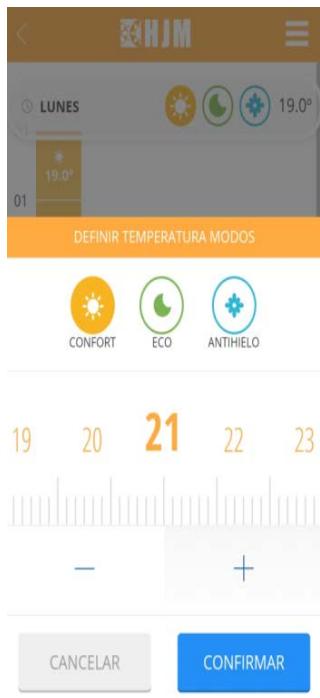

Le radiateur sera alors relié. À ce stade, vous pouvez contrôler le programme et les températures du radiateur via l'application HJM.

Problèmes les plus fréquents durant la connexion du radiateur.

Impossible de compléter le processus d'enregistrement de l'unité.

Vérifiez que la détction de l'unité a été lancée avec succès en appuyant sur le bouton OK pendant quelques secondes, comme indiquédans l'application.

Vérifiez si le symbole de l'antenne clignote sur l'écran de l'unité. Si c'est le cas, une configuration réseau a bien été transmise, mais les problèmes suivants peuvent survenir :

• Le réseau sélectionné n'est pas un réseau 2,4 GHz. Vous doivent désigné des réseaux 2,4 GHz; les réseaux 5 GHz ne sont pas compatibles. Certains modèles de routeurs ont un même réseau dual pour 2,4 GHz et 5 GHz, ce qui peut cause des problèmes pour certains modèle des routeurs. Si vous routeur a cette configuration et que vous rencontres des problèmes, vous pouvez :

○ Séparez les réseaux 2,4 et 5 GHz afin qu'ils aient des noms différents.
O Creer un reseau invite 2,4 GHz.
○ Déconnecter temporairement les unités pendant que vous enregistrez le réseau 5 GHz.

• Le réseau et/ou le mot de passer envoyés ne sont pas corrects. Répétez le processus d'enregistrement en vérifier soigneusement que le réseau et le mot de passer sont corrects. Il est important de respecter les lettres majuscules et minuscules, ainsi que les autres caractères.
• L'unité n'a pas accès au réseau. Il est possible que le réseau et le mot de passage soit corrects, mais que le réseau Wi-Fi soit trop faible pour atteindre l'unité. Essayez de placer l'unité plus près du routeur ou essayez un autre réseau plus proche.

Lors de l'enregistrement de l'unité, l'application n'affiche aucune liste des réseaux Wi-Fi afin de sélectionner et de configurer le radiateur

Cette liste n'est affichée que sur les téléphones Android et à condition d'avoir préalablement accordé à l'application l'autorisation de localisation précise qu'elle demande. Si vous l'avez refusé, rendez-vous dans les paramètres du smartphone et dans les options de l'application, accordez l'autorisation de localisation précise et repêze le processus.

S'il s'agit d'un apparéil iOS, il n'est pas possible de répertorier la liste des réseaux Wi-Fi en raison des limitations de ce système d'exploitation. Dans ce cas, entraïr dans le réseau manuelle, assurez-vous de saisir correctement le réseau et votre mot de passer.

Vous pouvez également scanner un code QR avec les identifiants de notre application. Vous trouvrez ces codes QR sur certains modèles de routeurs et il est également possible de les générer à partir d'autres appareils Android qui ont enregistré le réseau que vous souhaitez configurer (à partir des paramètres WiFi et de partage de réseau).

Durant le processus d'enregistrement de l'appareil en mode AP, le réseau Heater_xxxx demeure introuvable.

Dans ce mode, il est nécessaire d'acceder à la configuration Wi-Fi de votre téléphone portable pour rechercher et se connecter un réseau Heater_xxxx. Si celui-ci ne s'affiche pas, assurez-vous d'avoir correctement lancé la recherche de l'appareil en appuyant sur le bouton OK pendant quelques secondes, comme l'indique l'application. Si cela a déjà été fait, le retroéclairage de l'écran clignotera, dans ce cas, actualisez la liste des réseaux de votre téléphone portable jusqu'à ce que le réseau Heater_xxxx s'affiche. Vous pouvez également désactiver et activer le Wi-Fi du téléphone portable pour que la liste des réseaux soit mise à jour.

Durant le processus d'enregistrement de l'appareil en mode AP, la connexion au réseau Heater_xxxx s'effectue correctement, poutrant l'application me dit que je ne suis pas connecté.

En entrant en connexion avec le réseau du radiateur Heater_xxxx, certains téléphones portables peuvent détecter qu'il ne s'agit pas d'un réseau contenant des données et demander si la connexion doit être maintainue. Si c'est le cas, répondez oui. Vérifiez qu'une fois la connexion au réseau

Heater_xxx réalisée, celle-ci ne se soit pas effectué au moyen de données, à savoir que seule l'icone Wi-Fi soit affché sur le téléphone portable. Si le problème persististe, supprimez le réseau Heater_xxxx dans la liste des réseaux enregistrés et recommencze le processus en n'oubliant pas de demander à maintainir la connexion au réseau Heater_xxxx.

Mon téléphone portable ne me permet pas de me connecter au réseau Heater_xxxx.

Supprimez le réseau Heater_xxxx de la liste des réseaux enregistrrés sur votre téléphone portable et réessayez. Si celui-ci vous demande si vous souhaitez maintainir la connexion même si vous n'avez pas de données, répondez où. S'il vous demande l'autorisation d'acceder aux réseaux locaux, répondez où.

L'appareil s'affiche sur l'application comme étant perdu, et je ne peux acceder qu'aux historiques.

Accédez à l'écran du radiateur et vérifiez comment s'affiche l'icone de l'antenne:

• Si l'icone clignote, vérifie si le réseau avec lequel l'appareil a eté configuré est toujours le même.

Si le réseau a eté modifié, dirigez-vous dans l'application à Maisons Noms sur Maison Radiateur Configurer le Wi-Fi, et suivez le processus de reconfiguration de l'appareil.

Si le réseau n'a pas eté modifié, vérifie que vous avez accès à Internet et que la couverture du réseau dans la zone du radiateur soit suffisante. Sinon, sélectionnez un autre réseau avec une puissance adequate.

• Si l'icone est fixe, le radiateur est apparentment correctement configuré. Assurez-vous qu'il s'agisse bien du radiateur que l'application affiche comme étant perdu, et si c'est le cas, débranchez-le pendant 5 secondes puis rebranchez-le.

• Si l'icone d'antenne ne s'affiche pas. Le radiateur n'est pas configuré, la configuration a peut-être été supprimée ou une réinitialisation a été effectué. Dirigez-vous dans l'application à Maisons Nom dans Maison Radiator Configurer le Wi-Fi, et suivez le processus de reconfiguration de l'équipement.

THERMOSTAT NUMÉRIQUE PROGRAMMABLE

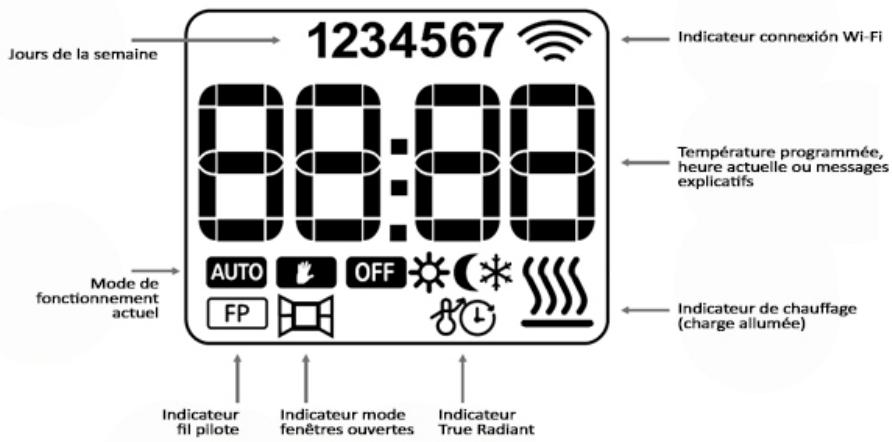

1. Introduction.

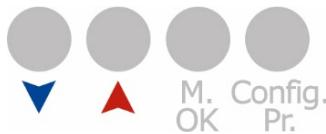

Cet équipement dispose de quatre boutons différents :

Bouton : permet de diminuier et de naviguer entre les différents menus.
- Bouton : permet d'augmenter et de naviguer entre les différents menus.
- Bouton M./OK : permet de changer de mode de fonctionnement et de valider/acceder aux différents menus et paramétrages.
- Bouton Config/Pr.: permet d'acceder aux paramétrages de programmation et aux réglages avances.

2. Modes de fonctionnement standard.

Les modes de fonctionnement standard sont : mode OFF, mode Manuel et mode Auto.

Le changement entre les différents modes se fait en appuyant sur la touche M./OK.

2.1 Mode OFF.

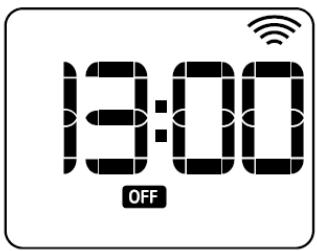

Mode d'arrêt de l'équipement. L'icône OFF et l'heure de l'équipement s'affichent à l'écran, comme indiqué sur l'image.

2.2 Mode manuel.

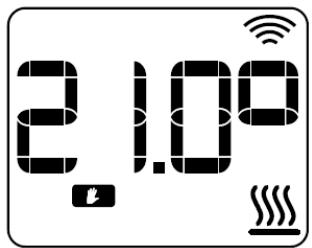

Mode manuel/de base de l'équipement dans lequel une température est régée entre 5 °C et 30 °C.

Pour modifier la température, utiliser les touches et , diminuier/augmenter par intervals de 0,5^ . L'icone de mode manuel et la température consignée s'afficheront à l'écran.

2.3 Mode Auto.

Mode Auto/Programmation de l'équipement basée sur une programmation horsaire hebdomadaire, composé de trois températures Sélectionnables : comport, éco et antigel.

Il offre la possibilité de programmer par intervalles de demi-heures ou d'heures.

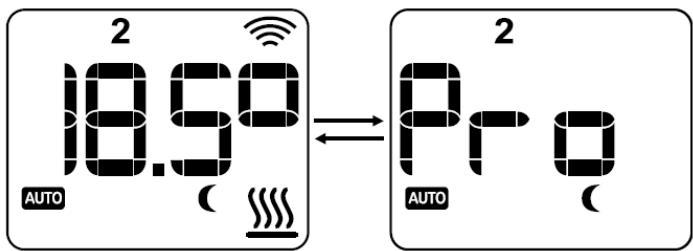

L'écran affichera en alternance avec la température établie. Le texte « Pro», l'icone du mode auto et l'icone de la température de programmation de la période en cours.

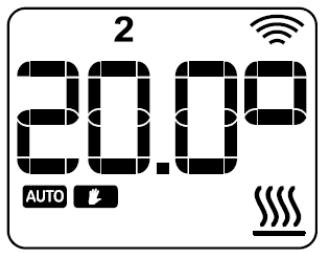

2.3.1 Mode auto-modifie.

Le mode Auto-modifié est une modalité spéciale du mode Auto, qui permet de programmer une température différente de cette établie dans la programmation, jusqu'à ce qu'un changement de période se produit dans la programmation.

Pour acceder à ce mode, appuyez sur les touches

diminuer la températe souhaitée.

L'écran affichera la température sélectionnée, l'icone Auto et l'icone de mode manuel clignotant.

et , pour augmenter ou

3. Modes de fonctionnement spéciaux.

3.1 Mode Boost.

Le mode Boost est un mode de fonctionnement spécial, qui permet à l'utilisateur d'établier une température déterminée pendant une durée également déterminée.

Pour activer ce mode, donnez une courte pression sur la touche CONFIG/PR.

Vou accéderez d'abord à l'écran de configuration de la température, qui permet de

Validez avec la touche M./OK. L'écran affichera alors le réglage de l'heure.

Vouypourrezreglerletempssenintervalledheurescompletés,de1à24heures,a l'aide

des touches et Si vous utilisez la touche M./OK pour confirmer, le mode Boost restera etabli pour la durée selectionnee.

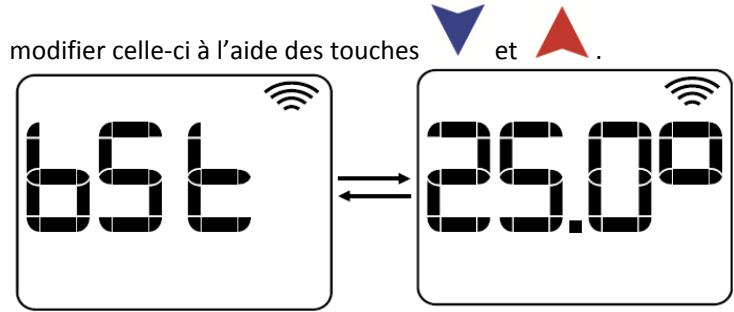

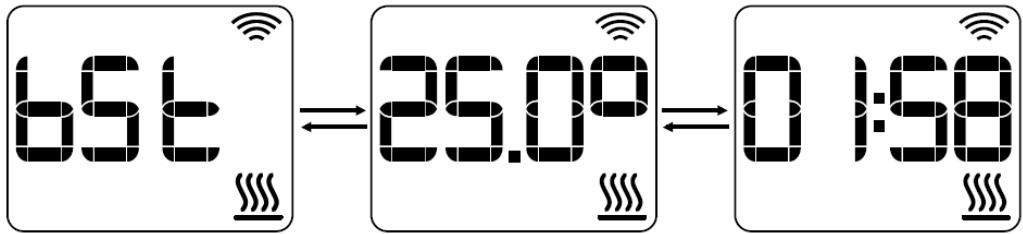

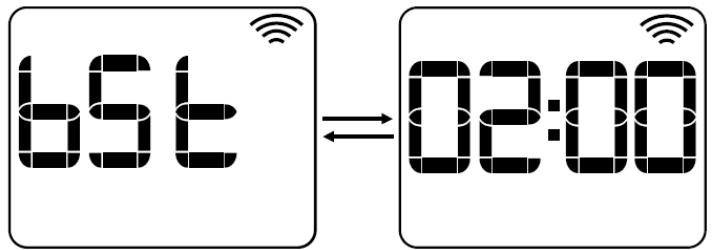

En mode Boost, l'écran affichera alternatively le texte « bSt », la température sélectionnée et le temps restant jusqu'à la fin de la temporisation, Figure 9.

Une fois la temporisation terminée, l'équipement reviendra au mode de fonctionnement sélectionné avant le mode boost.

Si vous souhaitez terminer avant l'heure définie, appuyez sur la touche Config/Pr.

L'appareil reviendra au mode de fonctionnement sélectionné, avant le mode Boost.

3.2 Mode Fil pilot.

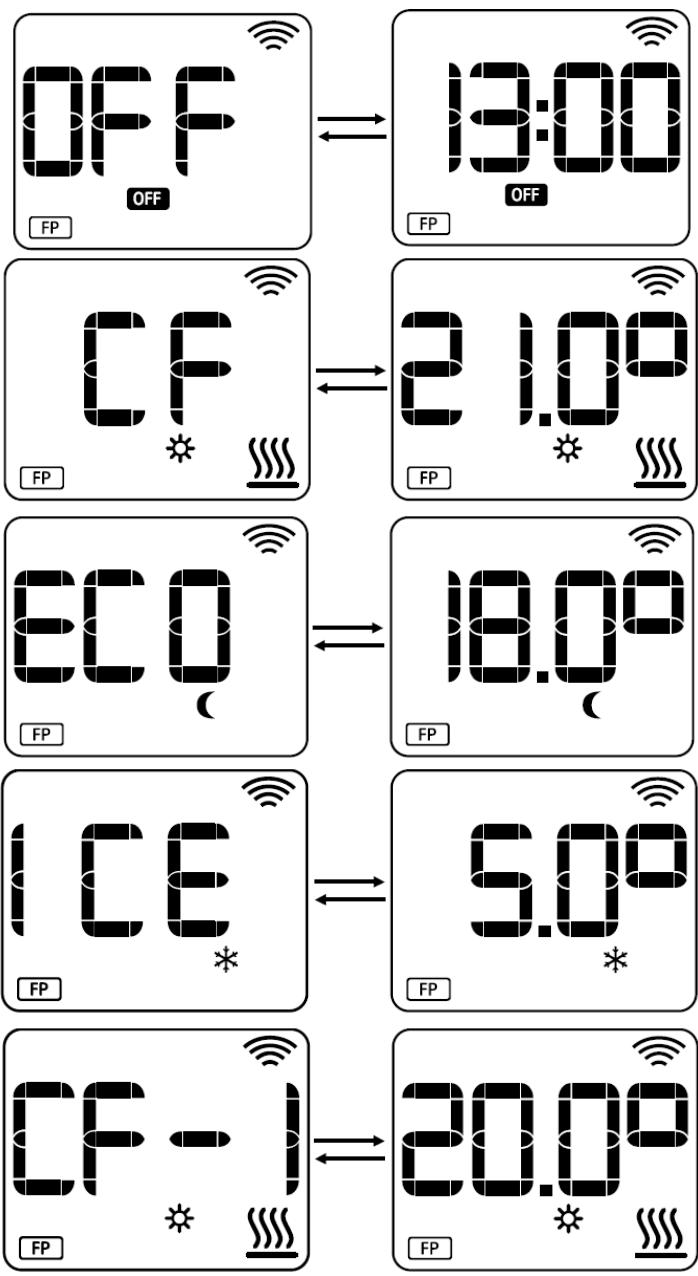

L'icone du fil pilote, le texte de commande correspondant au mode de fonctionnement et la température que vous aurez reglee, s'afficheront sur l'équipment. Le mode fil pilote offre six ordres différents :

• Off: le texte « OFF » s'affiche alternatively avec l'heure.
• Confort : le texte « CF » s'affiche alternatively avec la température de comport.
• Éco : le texte « ECO » s'affiche alternatively avec la température de l'écho.
• Antigel: le texte « ICE » s'affiche alternatively avec la température antigel.
• Confort -1: le texte « CF-1 » s'affiche alternatively avec la température de comport - 1 °C.

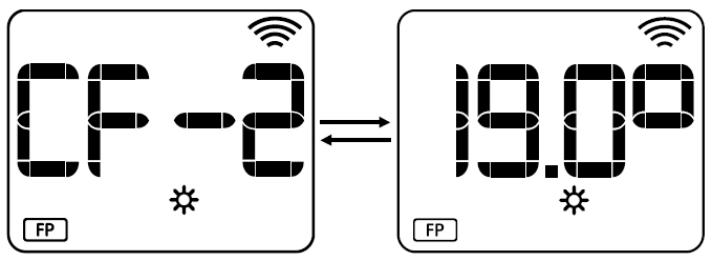

• Confort -2: le texte « CF-2 » s'affiche alternatively avec la température de comport - 2 °C.

4. Paramètres.

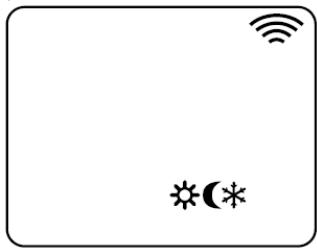

4.1 Réglage des températures de programmation.

Le paramétrage des températures permet de régler la valeur des températures conform, éco et antigel. Pour acceder à ce paramétrage, appuyez pendant environ 3 secondes sur la touche CONFIG/PR. jusqu'à ce que l'écran affiche

Les températures sont paramétrables avec des intervalles d'au moins 0,5^ entre elles.

Augmentez ou diminuez la température à l'aide des touches et , confirmez la valeur en appuyant sur la touche M./OK. L'appareil passe ensuite au réglage de la température suivant. Les valeurs par défaut seront :

• Température de comport : 21,0 °C.
• Température éco: 18,0 °C.
• Température antigel: 7,0^ .

Pour terminer, appuyez sur Config/Pr. Il reviendra au mode de fonctionnement antérieur à la seLECTION.

4.2 Réglage de l'heure et de la programmation.

Pour acceder à ce réglage, appuyez pendant 3 secondes sur la touche CONFIG/PR. Le réglage de l'heure se fait dans un premier temps pour passer ensuite à la configuration du programme.

Le réglage de l'heure ne sera disponible que si l'appareil n'est pas connecté. Ainsi, si l'équipement est connecté, la configuration du programme sera directement accessible.

4.2.1 Réglage de l'heure.

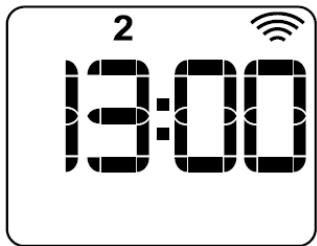

On accede tout d'abord au réglage des jours de la semaine qui apparaîtrent en clignotant.

La valeur sera modifiée avec les touches et, et confirmée à l'aide de la touche MODE/OK. Une fois celle-ci confirmée, l'appareil passerau réglage des heures et de la même manière au réglage des minutes.

Une fois le réglage de l'heure terminé, il passera au réglage de la programmation.

4.2.2 Réglage et paramétrage de la programmation

Le réglage de la programmation commence par le choix des paramètres à programmer : heures complètes 60^ ou demi-heures 30^ .

Une fois la valeur des paramètres de programmation confirmée, le système passé au menu de programmation. Ce menu offre quatre options de programmation différentes :

• Un jour : One. Configuration de la programmation journalière. Le système vous demandera de programmer tous les jours et toutes les heures de la semaine.

• Tous les jours : ALL. Réglage de la programmation de tous les jours à la fois. Le système vous demandera de programmermet toutes les heures de la journée.

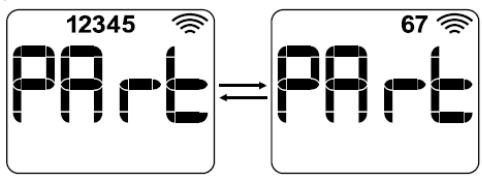

• Partie de la période : Part. Permit de régler la programmation "du lundi au vendredi" et pour "samedi et dimanche".

• Uniquement les week-ends : W-E. Réglage de la programmation pour les week-ends uniquement, complenant : vendredi, samedi et dimanche. Le procédé est le même que dans le cas précédent.

Pour naviguer entre les différentes heures, utilisez les touches

et , pour

modifier la température de programmation pour cette période, appuyez sur la touche : M./OK.

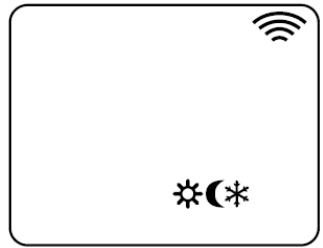

5. Réglages avancés.

Pour acceder aux réglages avances, appuyez pendant 5 secondes, sur la touche CONFIG/PR jusqu'à ce que l'écran affiche

Ensuite, appuyez à nouveau pendant 5 secondes sur la touche CONFIG/PR, pour acceder

directement au menu C1. Pour passer d'un menu à l'autre, utiliser les touches et

. Appuyez sur M./OK pour rentrer dans le menu.

Le texte Cx s'affichera sur l'écran en alternance avec l'icone du réglage auquel vous accédez.

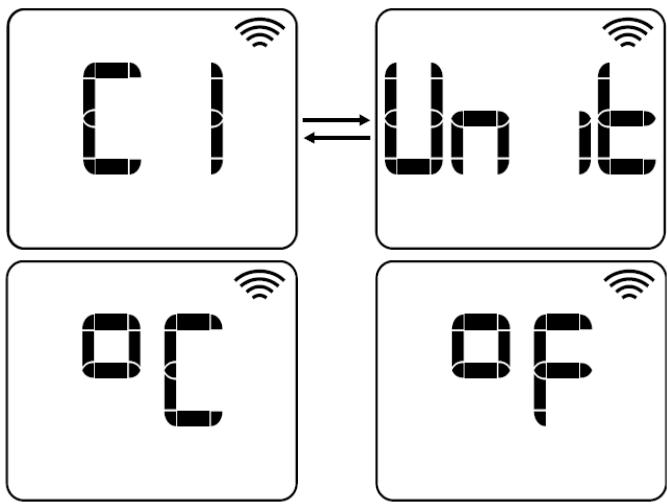

5.1 Réglage des unités.

Le menu C1 vous permet de régler les unités. L'appareil dispose d'unités Celsius ou Fahrenheit.

5.2 Réglage du type de commande.

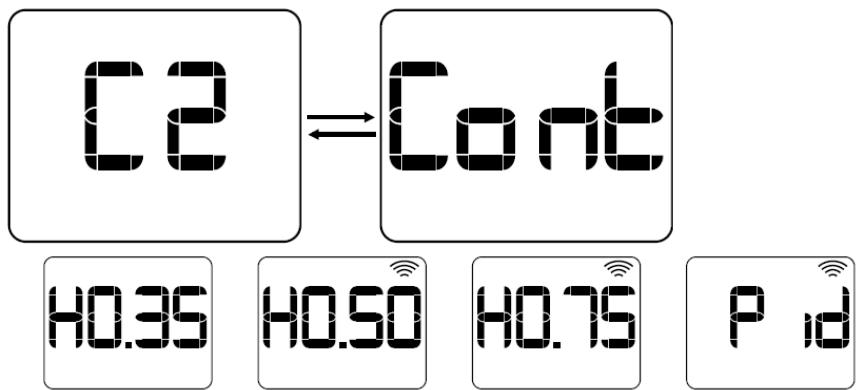

Le menu C2 permet de configurer le type de commandes de l'appareil. Les types de commandes suivants sont disponibles :

Hysteresis 0.25 (H0.25).
Hysteresis 0.35 (H0.35).
Hysteresis 0.50 (H0.50).
Hysteresis 0.75 (H0.75).
- PID.

5.3 Réglage du décalage.

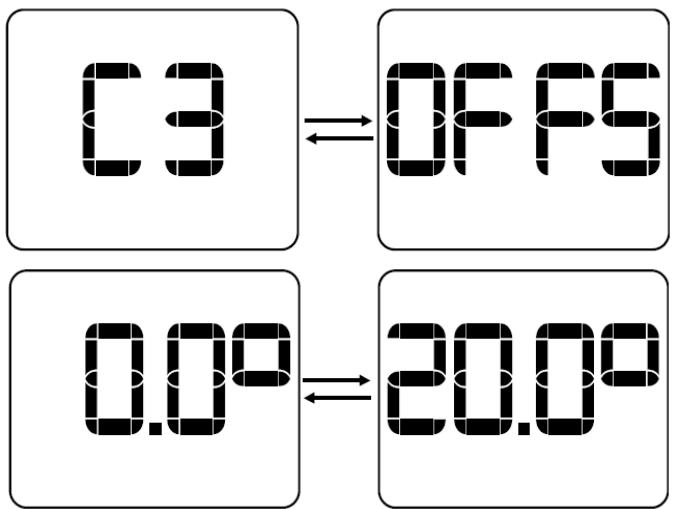

Le menu C3 permet de régler la mesure de la sonde de température ambiente. Il est possible d'augmenter ou de diminuer ce décalage de ± 3^ , avec des intervalles de 0,1^ . Ce menu s'affichera sur l'appareil, en alternance entre la valeur de décalage et la température ambiente mesurée.

5.4 Réglage du mode fenêtre.

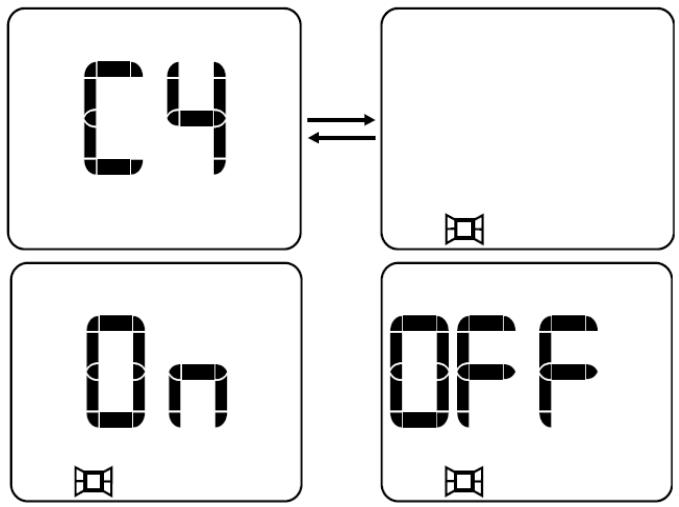

Le menu C4 permet d'activer/désactiver le mode fenêtre. Si cette fonction est activée, la charge s'éteint automatiquement lorsqu'une chute soudaine de la température ambiente mesurée est détectée.

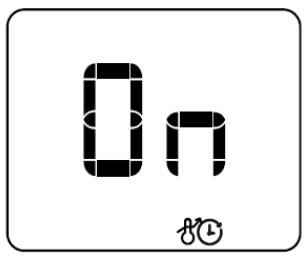

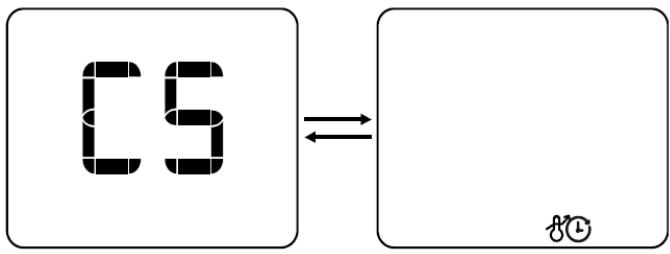

5.5 Réglage de la mise en service à l'avance.

Le menu C5 permet d'activer/désactiver la mise en service à l'avance (true radiant). Cette fonction n'est disponible qu'en mode Auto. Si elle est activée, elle permet demettre en service l'équipement à l'avance de manière à atteindre la température programmée durant la période de fonctionnement suivante.

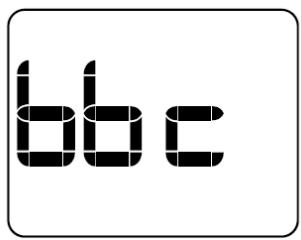

5.6 Réglage du facteur de limitation de puissance.

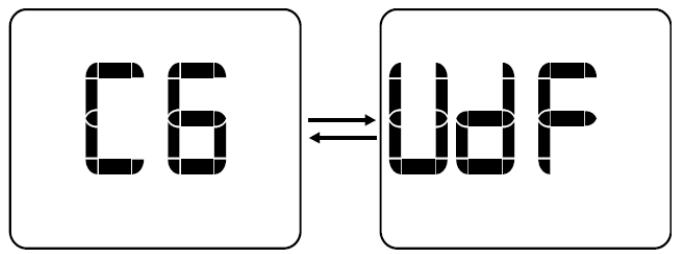

Le menu C6 permet de configurer le facteur de limitation de puissance (user duty factor). Il s'agit d'une restriction de puissance, chargée de réduire la puissance effective de la charge d'un certain pourcentage, de manière à limiter les températures superficielles de l'équipement. Trois options sont disponibles :

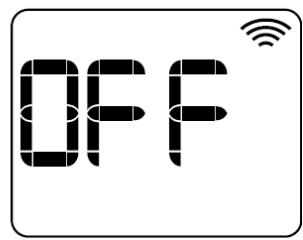

• OFF: Aucune restriction d'alimentation n'est appliquée.
• Low surface temperature (LST): la puissance est réduite de 70% .
• Baby care (bbc) : la puissance est réduite de 50% .

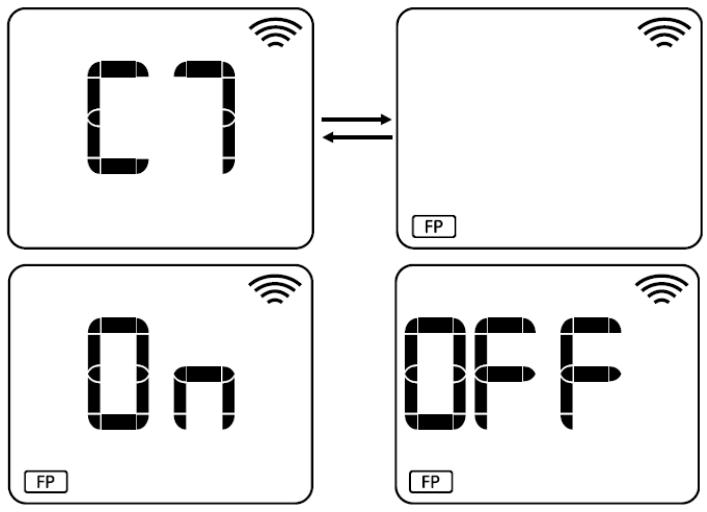

5.7 Reglage du fil pilote.

Le menu C7 permet d'activer/désactiver le fil pilote. Cette fonction ne sera opérationnelle que si l'appareil n'est pas connecté, s'il l'est, elle ne sera pas disponible.

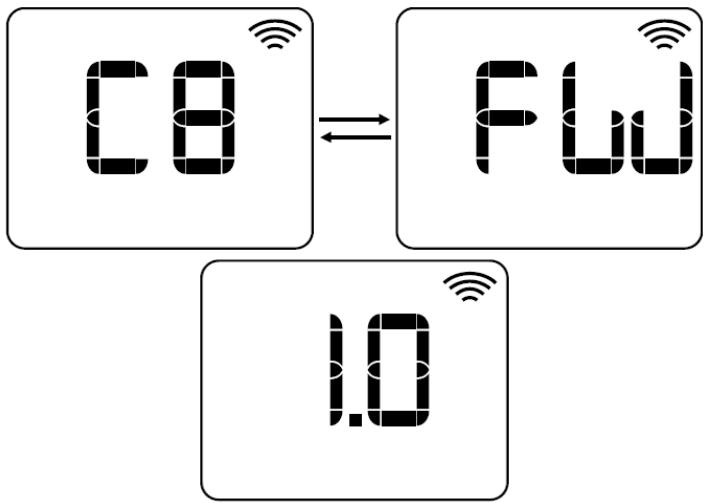

5.8 Affichage de la version du logiciel.

Le menu C8 affichera la version du logiciel de l'appareil.

5.9 Paramètres par défaut.

• Unités : Celsius.
• Type de commande : PID.
• Décalage: 0°C.
  Mode fenetre:ON.
• True radiant : OFF.
• User duty factor : OFF.
• Fil pilote : OFF.

6. Affichage de messages d'erreurs.

S'il se produit une erreur dans l'appareil, celui-ci cesse de fonctionner correctement et la charge est immédiatement désactivée. Un message d'erreur s'affiche à l'écran,quel que soit le mode de fonctionnement dans lequel se trouve l'appareil. jusqu'à ce que l'erreur disparaisse, l'équipement ne fonctionnera pas correctement.

L'appareil détecte six types d'erreurs.

• Erreur de court-circuit dans le triac: Err1.
• Erreur de surcharge: Err2.
• Erreur de charge faible: Err3.
• Erreur de surchauffe : OH.
• Erreur de court-circuit dans la sonde : SH.
• Erreur de circuit ouvert dans la sonde : OC.
• Erreur d'heure, heures invalide : PdHr.

7. Fonctions supplémentaires.

7.1 Connexion de l'appareil.

Pour démarrer le processus de connexion entre l'équipment et l'application HJM, suive les instructions de l'application.

Enoncez pendant 3 secondes la touche M./OK. Le processus de configuration Wi-Fi est alors lancé, et sera disponible pendant 5 minutes durant lesquelles l'écran de l'appareil clignotera. Passé ce déliai, il sera nécessaire de redémarrer le processus pour pouvoir configurer le Wi-Fi. L'appareil sera correctement connecté lorsque l'icone de connexion apparaitra en haut à droite de l'écran.

La fonction fil pilote se désactive, lorsque l'appareil est connecté par Wi-Fi.

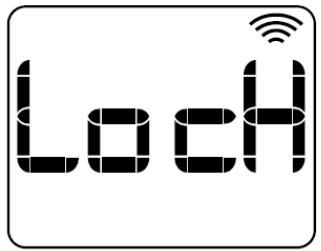

7.2 Verrouillage du clavier.

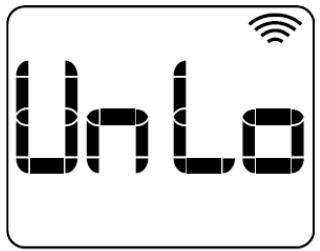

Voussoupiezverrouillerleclavierde maniereadésactiver lesboutons jusqu'àson déverrouillage.Lacombinaisondetouchesquipermet leverrouillage/déverrouillageest la

suivante: appuyez pendant 3 secondes sur les touches et , simultanement. En cas de verrouillage de l'appareil, l'écran affiche le message « Lock » et en cas de déverrouillage, il affiche le message « UnLo »

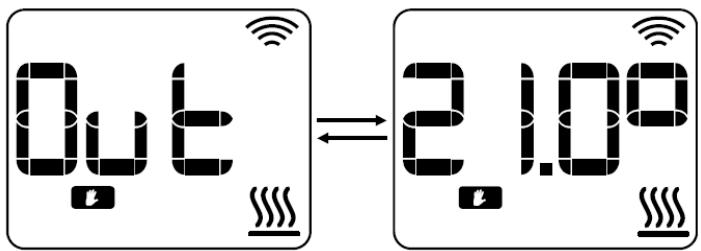

7.3 Fonction away.

La fonction away/out permet de baisser automatiquement la température de l'appareil de X degrés (2,0 °C par défaut), définie depuis l'application, lorsque l'utilisateur n'est pas à la maison. S'il commence à fonctionner, le texte « Out » s'affichera à l'écran, en alternance avec le mode de fonctionnement normal.

Une fois rentré chez lui, l'utilisateur peut sortir de ce mode, en activant localement n'importe quelles touches de l'appareil ; la fonction est alors désactivée pendant deux heures.

7.4 Réinitialisation.

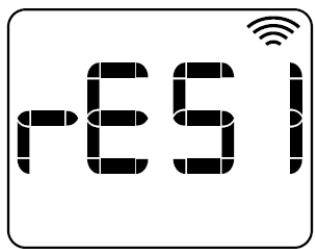

Pour acceder au menu « réinitialisation », appuyez sur les touches M./OK + CONFIG/PR pendant 10 secondes. Ce menu offre deux types de réinitialisation différents, à l'aide des

touches et qui permettent de passer de l'un ou l'autre :

• Soft reset (rES1): permet de restaurer tous les paramètres aux valeurs d'usine, en conservant les paramètres d'identification Wi-Fi.
• Wifi reset (rES2): permet de réinitialiser uniquement les identifiants Wi-Fi.

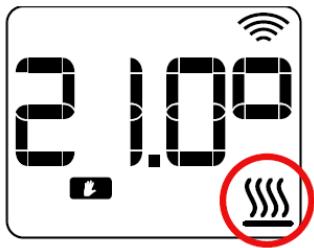

7.5 Allumage de la charge.

Si le chauffage est en marche, l'icône de chauffage s'affichera. Au contraire, si le chauffage ne fonctionne pas, l'icône ne s'affichera pas.

Si le facteur de limite de puissance est configuré dans l'un des modes : LST ou bbc, c'est-à-dire qu'un facteur de limite de puissance est appliqué, l'icone de chauffage clignotera.

QUESTIONS	RADIATEUR	CAUSE ÉVENTUELLE	RESPONSES
L'équipement ne s'allume pas	L'écran du radiateur ne s'allume pas.	Vérifier l'approvisionnement en énergie.	Si l'approvisionnement électrique est correct, contacter un service technique officiel
Le radiateur est froid.	Température de comporterée supérieure à la température ambiente.	Éventuelle défaillance de la résistance électrique ou duprogrammateur électronique	Contacter un service technique officiel
	Température de comporterée inférieure à la température ambiente.	Mal configuré.	You'veezElever la température de comport au-dessus de la température ambiente
Le radiateur semble fonctionner correctement mais n'atteint pas la température configurée	FONCTIONNE CORRECTEMENT	La puissance du radiateur n'est pas suffisante par rapport aux dimensions du jour.	Remplacer le radiateur par un autre ayant une puissance supérieure ou ajouter un autre radiateur au jour, jusqu'à atteindre une puissance installée de 100-120 W/m2
	FONCTIONNE CORRECTEMENT	Le radiateur peut être en train de receivevoir un courant d'air et alterè la mesure de la sonde.	Changer la position du radiateur
Le radiateur est chaud pendant les heures où il est configuré en mode économique	FONCTIONNE CORRECTEMENT	La température configurée en mode économique est très élevé. Le radiateur mesure continulement la température ambiente et détecte qu'elle est inférieure à celle qui a été configurée.	Si la température ambiente est inférieure à la température configurée, il commence àCHAuffer.Vousdez baiser la température configurée en mode économique.
La température mesurée par le radiateur ne se correspond pas avec la température ambiente	FONCTIONNE CORRECTEMENT	Mauvais calibrage de la sonde	Calibrer la mesure de la sonde selon les indications

Produit:	RADIATEUR À INERTIE FONTE
Marque Commerciale:	KHJM
Modèles:	EFH1000WIFI EFH1500WIFI EFH2000 WIFI
Lot et N° de Série:	Mx - YYDDD-XXX (1)
(1) Explication du code "Lot et N° de Série": Mx - YYDDD - XXX Lot = Mx - YYDDD; où: Mx = Ligne d'assemblage (M1, ..., M4); YY = Année de fabrication (16, 17, ..., 99) et DDD = Jour corrélative de fabrication (001, ..., 365). N° de Série = XXX (001, ..., 999).

Nos:

HERMANOS JULIÁN M., S.L.

Head Office: Esposos Curie,44 / Factory: Gutenberg,91-93

Déclarons par la présence que l'équipement suivant répond à toutes les exigences essentielles de santé et de sécurité des Directives Européennes..

2014/30/UE EMC DIRECTIVE

2014/53/UE RADIO EQUIPMENT DIRECTIVE (RED)

2014/35/UE LV DIRECTIVE

2011/65/UE RoHS DIRECTIVE

2009/125/EC (ErP Directive)

Et en application des régles suivantes:

2014/30/UE EMC DIRECTIVE	EN 55014-1:2006 +A1:2009 +A2:2011; EN 55014-2:1997 +AC: 1997 +A1:2001 +A2:2008; EN 55032:2015, EN 61000-3-2:2014; EN 61000-3-3:2013; EN 61000-4-2:2009; EN 61000-4-3:2006 +A1:2008 +A2:2010; EN 61000-4-4:2012; EN 61000-4-5:2006; EN 61000-4-6:2013; EN 61000-4-11:2004
2014/53/UE DIRECTIVE (RED)	EN 300 328 V2.2.2
2014/35/UE LV DIRECTIVE	EN 60335-2-30:2009 + CORR:2010 +A11:2012 + A1:2020 EN 60335-1:2012 +AC:2014 +A11:2014 + A13:2017 + A14:2020 + A1:2020 + A2:2020 EN 62233:2008 +CORR:2008
2011/65/UE RoHS DIRECTIVE	EN 62321-1:2013
2009/125/EC ECODESIGN DIRECTIVE	(EU) 2015/1188

Exigences en matière d'informations sur les produits en ce qui concerne les exigences d'écoconception:

Modèle: EFH WIFI
Caracteristique	Symbole	Valeur	Unité		Caracteristique	Unité
PUISSANCE THERMIQUE2000					Type de contrôle de la puissance thermique/de la température de la pièce (sélectionner un seul type)
Puisance thermique nominale	Pnom	2	kW		contrôle de la puissance thermique à un palier, pas de contrôle de la température de la pièce	non
Puisance thermique maximale continue	Pmax,c	2	KW		contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la pièce	non
Consommation d'électricité auxiliaire					contrôle de la température de la pièce avec thermostat mécanique	non
À la puissance thermique nominale	elmax	2	KW		contrôle électronique de la température de la pièce	non
En mode veille	elsb	0.0005	KW		contrôle électronique de la température de la pièce etprogrammateur journalier	non
					contrôle électronique de la température de la pièce etprogrammateur hebdomadaire	oui

PUISSANCE THERMIQUE 1500
Puisance thermique nominale	Pnom	1,5	kW
Puisance thermique maximale continue	Pmax,c	1,5	KW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	1,5	KW
En mode veille	elsb	0.0005	KW
PUISSANCE THERMIQUE 1000
Puisance thermique nominale	Pnom	1	kW
Puisance thermique maximale	Pmax,c	1	KW

Autres options de contrôle(sélectionner une ou plusieurs options)
contrôle de la température de la pièce, avec détecteur de présence	non
contrôle de la température de la pièce, avec détecteur de fenêtre ouverte	oui
option contrôle à distance	oui
contrôle adaptatif de l'activation	oui
limitation de la durée d'activation	oui
capteur à globe noir	non

continue
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	1	KW
En mode veille	elsb	0.0005	KW
Coordonnées de contact	HERMANOS JULIAN M., S.L. Urine: Gutenberg,91-93 Polígono Industrial “Los Villares” ES-37184 Villares de la Reina. Salamanca. Espagne [phone] - [phone] Fax: [phone] Web: www.calorhjm.es ESB-37295664

L'efficacité énergétique saisonnière pour le chauffage des locaux de dispositifs de chauffage décentralisés:

$$ \begin{array}{l} \eta_ {S} = \eta_ {S, \text {on}} - 10 \% + F (1) + F (2) + F (3) - F (4) - F (5) \ \eta = 40 - 10 \% + 0 + 7 + 3 - 0 - 0 = 40 \% \ \end{array} $$

SECURITE THERMIQUE

En cas de surchauffe, un dispositif de sécurité coupe automatiquement le fonctionnement de l'appareil puis le remet en marche après refroidissement.

ENTRETIEN ET MAINTENANCE.

L'appareil de chauffage exige un entretien régulier pour s'assurer de son bon fonctionnement:

Déconnectez toujours l'appareil du réseau avant toute opération de nettoyage et de maintenance (La déconnection doit se faire par le disjoncteur se trouvant sur le tableau d'alimentation principal).

Laissez refroidir avant de le nettoyer.

Pour éviter tout risque de décharge électrique, nettoyez votre apparéil avec un chiffon doux et humide pour essuyer l'extérieur du chauffage et enlever la poussière et la saleté.

Ne pas utiliser de détergent, de solvant, de produit abrasif ou tout autre produit chimique pour nettoyer l'appareil.

Ne jamais immerger l'appareil dans l'eau ou tout autre liquide

Vous pouvez utiliser un aspirateur ou unerosseSouple pour nettoyer les grilles d'air. Cet entretien est a effectuer régulierement pour garantir un fonctionnement convenable de votre appareil.

S'assurer que l'appareil de chauffage est sec avant de réenclencher le disjoncteur.

RECYCLAGE (élimination du produit à la fin de sa vie)

Base sur la DirectiveEuropéenne2012/19/UE relative aux déchets d'équipements électriques et Electroniques (DEEE), lesieux appareils, ils ne peuvent pas etre jets a déchets municipaux non triés normale; doivent etre collectés séparement a fin d'optimiser la récepération et le recyclage des composants et des matérielux qui les composent et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la poubelle barrée d'une croix est apposé sur tous les produits électriques et électroniques, de rappeler le consommateur, l'obligation de les séparer pour la collecte.

Les consommateurs devront contacter les autorités locales ou vous revendeur pour obtenir des informations concernant l'enlèvement de leur viel apparéil.

Fabrique par

HERMANOS JULIAN M., S.L.

Bureau Central: Gutenberg,91-93

Usine: Gutenberg,91-93

Poligono Industrial "Los Villares"

ES-37184 Villares de la Reina . Salamanca . Spain

[phone] - [phone]

Fax:[phone]

Web: www.hjm.es

VAT: ESB-37295664
