ALANIS1000, ALANIS1500 & ALANIS2000 - Radiateur électrique HJM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Chauffage électrique à convection
Modèles disponibles	ALANIS1000, ALANIS1500, ALANIS2000
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	ALANIS1000 : 80 x 10 x 40 cm, ALANIS1500 : 100 x 10 x 40 cm, ALANIS2000 : 120 x 10 x 40 cm
Poids	ALANIS1000 : 8 kg, ALANIS1500 : 10 kg, ALANIS2000 : 12 kg
Puissance	1000 W, 1500 W, 2000 W
Fonctions principales	Chauffage rapide, thermostat réglable, protection contre la surchauffe
Entretien et nettoyage	Nettoyage régulier de la grille, vérification des filtres
Pièces détachées et réparabilité	Disponibilité de pièces de rechange sur demande
Sécurité	Arrêt automatique en cas de surchauffe, protection IP24 contre l'humidité
Informations générales	Idéal pour les espaces de vie, facile à installer, silencieux

FOIRE AUX QUESTIONS - ALANIS1000, ALANIS1500 & ALANIS2000 HJM

Comment puis-je allumer le HJM ALANIS1000, ALANIS1500 ou ALANIS2000 ?

Pour allumer l'appareil, appuyez sur le bouton d'alimentation situé sur le panneau avant. Assurez-vous que l'appareil est branché à une source d'alimentation.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché. Assurez-vous que la prise fonctionne en testant un autre appareil. Si le problème persiste, contactez le service client.

Comment régler la température sur le HJM ALANIS ?

Utilisez les boutons de réglage de la température sur le panneau de commande. Tournez le bouton vers la droite pour augmenter la température et vers la gauche pour la diminuer.

Quel est le niveau sonore de l'appareil ?

Le niveau sonore des modèles HJM ALANIS1000, ALANIS1500 et ALANIS2000 est de 45 à 55 dB, selon le modèle et le réglage de la température.

Comment nettoyer le HJM ALANIS ?

Débranchez l'appareil avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Ne jamais utiliser de produits chimiques agressifs ou d'abrasifs.

Quel type de fluides utilisent les modèles ALANIS ?

Les modèles HJM ALANIS1000, ALANIS1500 et ALANIS2000 utilisent des fluides écologiques conformes aux normes en vigueur. Veuillez consulter le manuel pour plus de détails.

Comment savoir si le filtre doit être remplacé ?

Vérifiez régulièrement le filtre. S'il est encrassé ou obstrué, remplacez-le pour assurer un fonctionnement optimal de l'appareil.

Quel est le délai de livraison pour les pièces de rechange ?

Le délai de livraison pour les pièces de rechange est généralement de 5 à 10 jours ouvrables, selon la disponibilité et votre localisation.

L'appareil peut-il fonctionner en mode silencieux ?

Oui, les modèles HJM ALANIS disposent d'un mode silencieux qui réduit le niveau sonore. Consultez le manuel pour savoir comment activer ce mode.

Où puis-je trouver le manuel d'utilisation ?

Le manuel d'utilisation est disponible sur notre site web dans la section 'Support' ou vous pouvez le demander par e-mail au service client.

Que faire si l'appareil émet une odeur étrange ?

Si l'appareil émet une odeur inhabituelle, éteignez-le immédiatement et débranchez-le. Nettoyez-le et vérifiez le filtre. Si l'odeur persiste, contactez le service client.

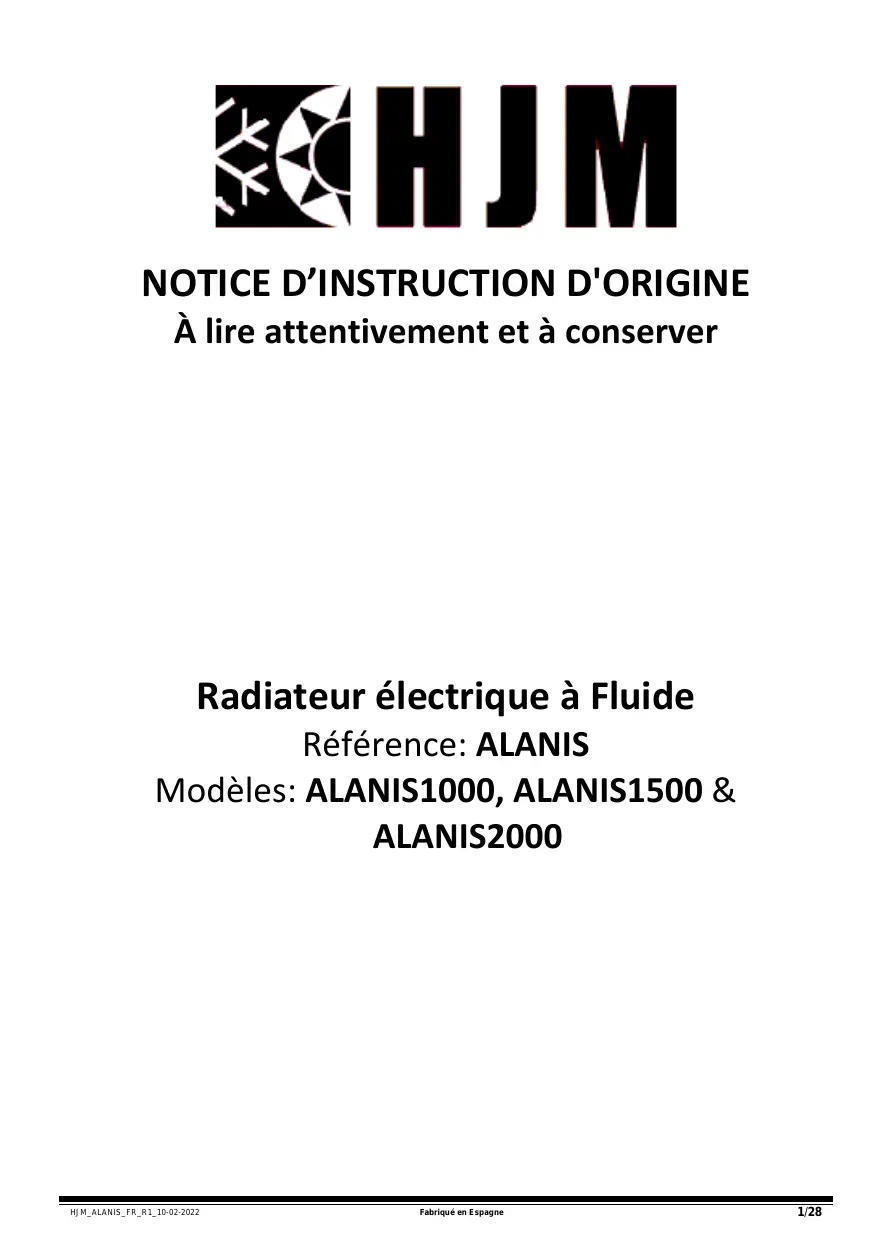

MODE D'EMPLOI ALANIS1000, ALANIS1500 & ALANIS2000 HJM

NOTICE D'INSTRUCTION D'ORIGINE À litre attentivement et à conserver

Radiateur électrique à Fluide

Référence: ALANIS

Modèles: ALANIS1000, ALANIS1500 & ALANIS2000

AVERTISSEMENTS IMPORTANTS

Cher client:

Nous vous remercions de la confiance que vous nous temoignez en accuérant notre radiateur. Ces apparèils sont extrémement sûrs, silencieux et faciles à installer. Ils ne requirement pas d'entretien spécifique. Ils sont fabriqués en aluminium injecté, un matériel de haute durabilité qui préserve l'environnement. Avant la première mise en service, veuilles lire attentivement le présente mode d'emploi. Conservez ces instructions pour d'eventuelles consultations ultérieures.

INSTRUCTIONS GENERALES DE SEGURITÉ

1. Lisez attentivement ce mode d'emploi avant demettre l'appareil en marche pour la première fois. Conservez le mode d'emploi ainsi que le bon de garantie, votre ticket de caisse et si possible, le carton avec l'emballage se trouvant à l'intérieur.
2. La garantie cessera d'être valable si les recommandations de ce manuel ne sont pas respectées.
3. Avant de brancher l'appareil, assurez-vous que la tension du secteur est de 230 Volts, et correspond bien à celle notée sur la plaque signalétique de l'appareil.
4. Vérifiez que la puissance souscrite est suffisante pour connecter tous les appareils. La somme des intensités des radiateurs, ne doit pas dépasser la capacité du dispositif qui les protège.
5. Ne pas utiliser cet apparéil dans une piece où se trouvent des gaz ou produits inflammables (colles, adhésifs, etc...).
6. MISE EN GARDE: Pour éviter la surchauffe, ne pas couvrir l'appareil. Ne pas utiliser pour le séchage des vêtements.

1. Protégéger le cable. Eviter que celui-ci ou d'autres objets n'entrent en contact avec l'appareil.
2. Si le cable d'alimentation est endommagé, il doit être replacé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
3. Contrôlez régulièrement l'appareil et le cable. Ne mettez pas l'appareil en marche s'il est endommagé.
4. ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.
5. L'appareil de chauffage ne doit pas etre place juste en dessous d'une prise de courant.
6. Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
7. Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e) s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien par l'usage ne doivent pas été effectués par des enfants sans surveillance.
8. Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dernier ait été place ou installe dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en complrennent bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher,

ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

1. Attention: Ne pas utiliser cet apparéil de chauffage dans l'environnement immédiat d'une baignoire, d'une douche ou d'une piscine. Il ne doit pas être possible d'accéder aux commandes de l' apparéil à partir de la baignoire ou de la douche ou lorsque l'on est en contact avec de l'eau (Utilisation en volume 0, ou 1 d'une salle de bain strictement interdit: demander conseil à un électricien qualifié).
2. Pour une plus grande sécurité, cet apparéil est muni d'un dispositif qui en interrompt le fonctionnement en cas de surchauffe.
3. Ce radiateur est donc pour être utilisé uniquement fixé à un mur. En ce qui concerne les informations détaillées sur la méthode de fixation, ↔ référez-vous à la section "INSTALLATION ET FIXATION AU MUR" dans ce manuel.
4. Il convient de noter qu'un moyen de déconnexion ayant une distance d'ouverture des contacts de tous les pôles, assurant une coupure complète dans les conditions de catégorie de surtension III du réseau d'alimentation, doit être prévu dans la canalisation fixe conformément aux règles d'installation.
5. L'appareil doit être alimenté par l'intérimédiaire d'un dispositif à courant différentiel résiduel (DDR) ayant un courant différentiel de fonctionnement assigné ne dépassant pas 30 mA (demander conseil à un électricien qualifié).

6. Ne pas utiliser des accessoires non recommends par le fabricant, cela peut présenter un danger pour l'utilisateur et risque d'endommager l'appareil. N'utilisez que les accessoires d'origine.

7. Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrene) à leur portée.

8. N'utilisez cet apparéil que pour un usage隱私 et pour les tâches auxquelles il est destiné. Cet apparéil n'est pas prévu pour une utilisation professionnelle. Enaucun cas, il ne doit être utilisé à l'extérieur, dans des serres ou pour la reproduction et l'élevage d'animaux!!! Protégez-le de la chaleur, des rayons directs du soleil, de l'humidité (ne le plongez enaucun cas dans l'eau) et des objets tranchants. N'utilisez pas cet apparéil avec des mains humides. S'il arrive que de l'humidité ou de l'eau atteignent l' apparéil, coupez aussiot son alimentation. Ne touche pas les parties mouillées.
9. Ne réparez pas l'appareil vous-même. Contactez un technician qualifié.
10. Respectez les "INSTRUCIONS DE SECURITE SPECIFIQUES À CET APPAREIL" données ci-après.

INSTRUCTIONS DE SÉCURITÉ SPÉCIFIQUES À CET APPAREIL

N'utilisez l'appareil qu'en position verticale.
Assurez-vous toujours que l'appareil est solidement fixé. Respectez les distances d'installation indiquées.
- Ne rien accrocher sur ou devant l'appareil.
Assurez-vous toujours que les orifices d'entrée et sortie d'air ne sont pas obstrués.
- Installez toujours l'appareil de telle manière que des matières inflammables tels que des rideaux, serviettes... ne puissant pas reckrer en contact (attention au coup de vent).
- Lors du nettoyage de votre apparéil, conformez-vous aux instructions du paragraph "ENTRETIEN ET MAINTENANCE"

exclusivement car la pénétration d'eau par les grilles d'air peut s'avérer néfaste pour votre apparéil.

• N'insérezaucunobjetàtraversla grilleouàl'intérieurde l'appareil.
• Ce radiateur est conçu pour être utilisé exclusivement fixé à un mur. Suivre les instructions des paragraphs INSTALLATION, FIXATION AU MUR et en particulier les consignes concernant le raccordement au réseau d'alimentation car votre apparéil est livré sans fiche d'alimentation.
• La garantie ne s'appliquera pas si les instructions de la presente notice n'ont pas ete respectees.

INSTALLATION

• Lors de la première utilisation et pendant quelques minutes, des odeurs et des bruits peuvent se produit en raison de la dilatation de certaines pieces internes. Ceci est normal, prévoyez par conséquent une ventilation suffisante. Les odeurs ne seront que provisoires et s'estomperontrapidement.
• Pour une plus haute efficacité, assurez-vous de bien calculer la puissance ou le nombre d'éléments de l'appareil en fonction de la superficie de la piece. Pour la réalisation de ce calcul, veuillez consulter votre vendeur.

Dans tous les cas, un minimum de 100W de puissance par ^2 à chauffer doit être respecté (Pièce correctement isolée, avec un plafond standard d'environ 2.50m, sans mezzanine et non ouverte sur une pièce non chauffée).

Fixez le radiateur à un mur ferme et bien nivélé, dans un espace sans meubles et en évitant les objets situés à proximité.

• Évitez d'installer l'appareil dans les coins. Il est déconseilé d'installer l'appareil sous une fenêtre car ceci favorise la perte de chaleur.

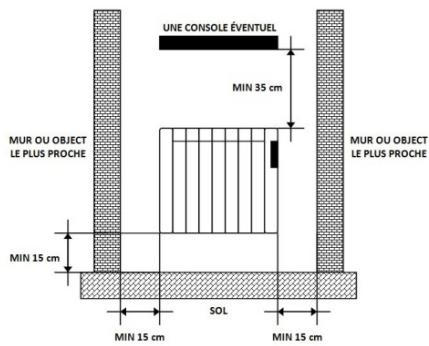

• Le radiateur doit être à une distance d'au moins 15 cm par rapport à tout matérieliau combustible, ridesaux, meubles, fauteuils, etc. (Fig. 1).
• Une distance minimale de 1 m doit être prévue entre la face frontale de votre apparéil et tout obstacle (meuble, mur ridesau, par exemple) qui pourrait:gérer son fonctionnement.
• Une distance minimale de 15 cm doit être prévue entre les parois latérales de votre apparéil et tout obstacle (murs par exemple) qui pourrait:génér son fonctionnement. Laissez également une distance minimum de 35 cm au dessus de l' apparéil par rapport à tout obstacle et une distance minimum de 15 cm par rapport au sol.

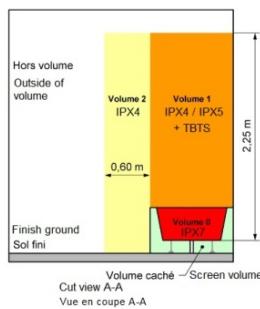

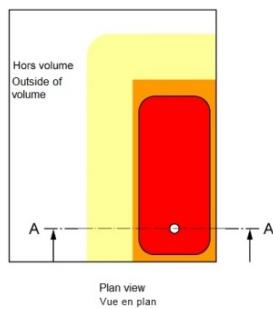

• AVERTISSEMENT: si cettplappareil estinstallé dans une salle de bain, il doit'êtreinstalléuniquement dans le volume 2 ou hors volume de la salle de bain, conformément aux exigences de la norme française d'Installation Électrique Basse Tension NF C 15-100,Partie7-701.(L'installation en volume 0 ou 1 d'une salle de bain est strictement interdite).La figure 2 ci-après est donnée à titre informatif uniquement: nous vous suggerons de contacter un électricien professionnel pour toute aide.

Volume 1: Appareils en très base tension de sécurité (TBTS).

Fig.1

Fig.2

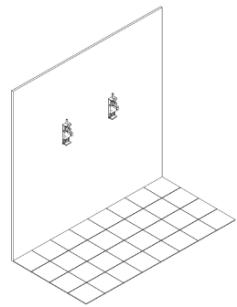

FIXATION AU MUR

Le radiateur est équipé 2 supports de suspension.

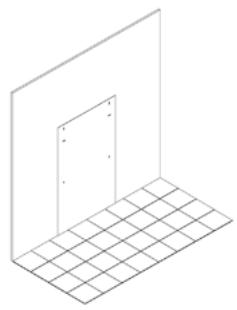

Pour la fixation de l'appareil au mur, utilisez le gabarit fourni dans le carton. Veuillez suivre les indications ci-dessous:

• Posez le gabarit en carton sur le sol et contre le mur sur lequel vous allez placer le radiateur (Figure 1).
• Marquez sur le mur l'emplacement des troux à percer.
• Percez les trouss marqués sur le mur et insérez les chevilles fournies dans le kit de fixation.
• Placez le support, puis serrez les vis. Assurez-vous que le support soit bien fixé au mur. (Figure 2 et 3)
• Coller les bouchons sur la partie inférieure arrêté de l'unité pression pendant 3 secondes (Figure 4).
• Accrochez l'appareil aux supports fixés au mur.
  Enfin, vis de sorte que la partie de la sécurité est pousse vers le bas à partir que bute le radiateur (Figure 5).
• Coupez votre alimentation générale et procédez au raccordement électrique (voir le paragraphe "RACCORDEMENT ELECTRIQUE" ci-après).

Figure 4

Figure 5

RACCORDEMENT ELECTRIQUE

Cet apparéil est équipé d'un cordon d'alimentation H05V2V2-F 3x1.0mm².

ATTENTION: Raccordez les conducteurs à un boîtier de raccordement (Dégré IP24 minimum) en respectant les polarités ci-dessous:

• Phase: Marron
• Neutre: Bleu
• Noir : Fil Pilote 6 ordres pour centrale de commande déportede.

En connectant le fil pilote à une centrale de commande déportée de chauffage (non fournie), vous pouvez faire varier la température et les périodes de chauffage en fonction des ordres fournis par votre centrale.

Important: Dans les installations où le fil pilote (de couleur noire) n'est pas utilisé, il doit être isolé.

Attention: Ne jamais brancher le fil pilote noir à la terre.

Veillez toujours au bon état de votre installation électrique et des fils de raccordement.

Cet apparéil ne nécessite pas de raccordement à la terre, car il possède une double isolation.

Contactez un électricien professionnel pour toute aide.

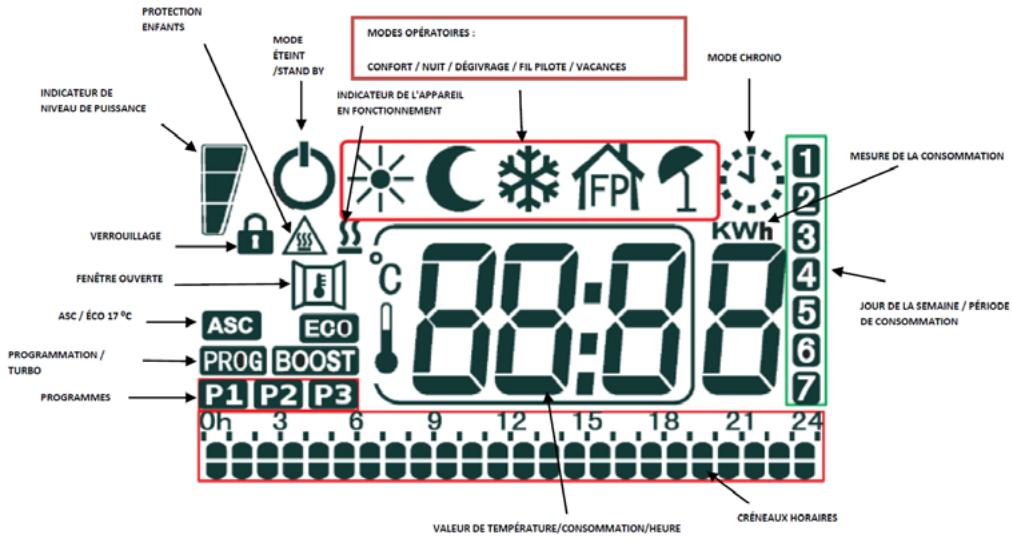

THERMOSTAT NUMÉRIQUE PROGRAMMABLE

Ce radiateur est équipé de plusieurs fonctionnalités et modes opératoires que l'utilisateur peut sélectionner avec la touche «"MODE"».

Les modes opératoires sont les suivants: Fil Pilote, Confort, Économique, Dégivrage (Hors Gel), Vacances, Chrono, Turbo, Éco 17^ et Éteint (Stand-by). Les symboles correspondants sont les suivants:

FPI	米	C			BOOST	ECO
FIL PILOT	CONFORT	ÉCONOMIQUE	DéGIVRAGE	VACANCES	CHRONO	TURBO	ÉCONOMIQUEFIXE 17 °C	ÉTEINT/STAND BY

IFP Mode Fil pilote: Les fonctionnalités du thermostat sont commandées par le signal reçu à partir de la centrale « Fil Pilote ». SEULEMENT VALABLE EN FRANCE
Mode Confort: Le thermostat maintain la température ambiente à la valeur établie par l'utilisateur.
- CMode Economique: Le thermostat maintain la température ambiente à un niveau inférieur à la valeur de Confort configurée.
Mode dégivrage (Hors gel): Le thermostat maintain la température ambiente à environ 7^ .
1 Mode vacancies: Le radiateur se met sur le mode « Dégivrage » pendant une durée établie par l'utilisateur.
Mode chrono: Le thermostat fonctionne selon un programme quotidien / hebdomadaire etabli par l'utilisateur.

Mode turbo/boost: Le thermostat alimente la resistance de maniere continue pendant une durée que l'utiliser peut régler ( 2 heures maximum). À la fin de cette durée, le dispositif se remet sur le mode opératione precedent. Pour des raisons de sécurité, la température ambiente est commandée de maniere automatique afin de ne jamais dépasser 32^ .

• Eco Mode Economique fixe 17^ : L'appareil maintain une température ambiente de 17^ .
• Mode éteint (Stand-by): Sur ce mode, la résistance électrique n'est pas alimentée et le fond d'écran est éteint, mais le thermostat reste opérationnel.

Voici d'autres fonctionnalités prsentes sur le thermostat:

DÉTCTION DE FENÊTRES OUVERTES

ASC

PROTECTION ENFANTS

INDICATEUR DE NÈVEAU DE PUISSANCE

VERROUILLAGE COMPEUR DE CONSOMMATION

KWh

$$

Detection de fenêtres ouvertes: Cette fonctionnalité permet de détecter l'ouverture d'une fenêtre suite à une diminution soudaine de la température de lapiece. Dans ce cas, le dispositif interrupt l'alimentation de la résistance pendant 30 minutes maximum ou jusqu'à ce qu'il y ait une augmentation soudaine de la température de la piece indiquant que la fenêtre a été fermée.
- Commande adaptative de la température (ASC): Cette fonctionnalité anticipé l'heure de mise en fonctionnement du radiateur par rapport à la valeur programmée (pour le mode Chrono seulement).
Sécurité enfants: Cette fonctionnalité permet de diminuer la température de la surface du radiateur.
Indicateur de niveau de puissance: Affichage du niveau de la puissance consommée instantanee.
Verrouillage: Fonctionnalité empêchant un usage accidentel ou inapproprié.
KWh Compteur de consommation: Cette fonctionnalite permet de consulter les les consommations effectuees pendant différentes periodes, en kWh.
Indicateur de consommation (période de chauffe): Affichage de l'etat de la résistance (alimentée ou non alimentée). C'est à dire des périodes de consommation ou non consommation (en chauffe ou non).

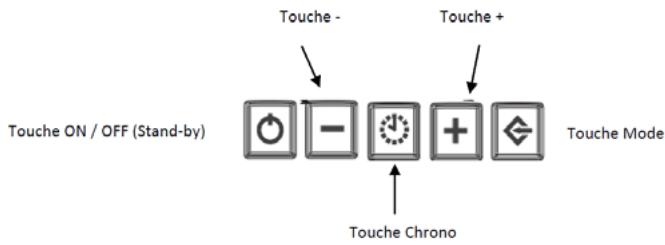

1. ON/OFF (STAND-BY)

Appuyez sur la touche ON / OFF (Stand-by) pour allumer le radiateur ou pour lemettre en mode eteint / stand-by.

Si le mode eteint / stand-by est activé, le symbole correspondant est affiché sur l'écran, deux signaux sonores de 0,5 secondes sont émis et l'heure est affichée.

À l'allumage de l'appareil, un signal sonore est émis pendant une seconde et le symbole disparait.

2.PROGRAMMATION DU JOUR ET DE L'HEURE

1. Réglez le radiateur sur le mode éteint / stand-by. Le symbole sera affchéé.

2. Gardez la touche appuyée pendant plus de 3 secondes, jusqu'à ce que les fonctionnalités soient affichées. En appuyant sur la touche + , vous pouvez vous déplacer parmi les options suivantes : « ted »(heure et date), « prog »(programmation) et « ofst »(étalonnage de la sonde de température).

3. Sélectionnez l'option « ted » et confirmez en appuyant sur la touche
4. Saisissez l'année actuelle (15-99) à l'aide des touches + et -. Appuyez sur la touche pour confirmer la seLECTION.
5. Saisissez le mois actuel (1-12) à l'aide des touches + et -. Appuyez sur la touche pour confirmer la selection.
6. Saisissez le jour actuel (1-31) à l'aide des touches + et -. Appuyez sur la touche pour confirmer la selection.
7. Saisissez le jour de la semaine (1=Lundi, 2=Mardi, 3=Mercredi, 4=Jeudi, 5=Vendredi, 6=Samedi, 7=Dimanche) à l'aide des touches + et - . Appuyez sur la touche pour confirmer la sélection.
8. Ensuite, l'écran devrait afficher l'heure actuelle avec les numérios clignotants. L'heure peut être réglée à l'aide des touches + et - . Appuyez sur la touche pour confirmer la sélection.
9. Les numéros correspondant aux minutes clignotent sur l'écran. Les minutes peuvent être régées à l'aide des touches + et - . Appuyez sur la touche pour confirmer la sélection.

REMARQUE: à la fin de la programmation, 2 bips sonores se font entendre, l'écran affiche l'heure et le jour en cours (Ex : 2 pour mardi) qui ont été programmes.

3. FONCTIONNALITÉS PRINCIPALES

FPI Mode FIL PILOT : (SEULEMENT VALABLE EN FRANCE). Sur ce mode, le radiateur est commande à partir d'une centrale dotée de ce système. Pour l'activer, suivez les indications suivantes:

1. Appuyez sur la touche «"Mode"» de manière répétée jusqu'à ce que le symbole soit affché sur l'écran. À partir de ce moment, le mode opératoire du radiateur est celui indiqué par la centrale.

REMARQUE: la température prise en compte par la centrale sera celle programmesée en mode CONFORT et/ou en mode ECONOMIQUE. Durant le fonctionnement en mode FIL PILOT, la température du mode en cours commandé par la centrale peut être modifiée en appuyant sur les touches + et - .

ATTENTION:

-lorsque le mode FIL PILOTE est abandonné, la ou les températures programmesées sont conservées.

• la température du mode ECONOMIQUE ne peut pas être supérieure à celle du mode CONFORT. De même la température du mode CONFORT ne peut pas être inférieure à celle du mode ECONOMIQUE. Si la programmation d'une température est impossible: vérifier la température programmée dans l'autre mode.

Mode CONFORT: C'est le mode opératione standard du radiateur pour maintainir la température souhaïée par l'utilisateur.

Pour l'activer, suivez les indications suivantes:

1. Appuyez sur la touche «"Mode"» de manière répétée jusqu'à ce que le symbole soit affché sur l'écran.
2. Sélectionnez la température souhaïée à l'aide des touches + et - . La valeur minimale calculable est égale à la valeur de la température calculée sur le mode économique plus 0,5^ . La valeur maximale est de 32^ .

C Mode ECONOMIQUE: En selectionnant ce mode, le radiateur maintient la température ambiente à celle selectionnée pour ce mode.

Pour l'activer, suivez les indications suivantes:

1. Appuyez sur la touche «"Mode"» de manière répétée jusqu'à ce que le symbole soit affché sur l'écran.
2. Sélectionnez la température souhaïée à l'aide des touches + et - La valeur maximale calculable est égale à la valeur de la température de CONFORT moins 0,5°C. La valeur minimale est de 7°C.

REMARQUE: Les températures des modes CONFORT et ÉCONOMIQUE sont les valeurs clés de la programmation. Il n'est pas possible de seLECTIONner une valeur de température du mode ÉCONOMIQUE supérieure à la valeur de température du mode CONFORT, car le thermostat électronique ne le permet pas. Durant le fonctionnement, la température peut être modifiée en toute simplicité en appuyant sur les touches + et - .

MODE DÉGIVRAGE: Lorsque ce mode est sélectionné, la température ambiente est établie à 7^ . Pour l'activer, appuyez sur la touche «"Mode"» de manière répétée jusqu'à ce que le symbole soit affché sur l'écran. REMARQUE: il n'est pas possible, ni de modifier, ni d'afficher à l'écran la température préétablie de 7^ .

1 MODE VACANCES: En selectionnant ce mode, le radiateur se met sur le mode DEGIVRAGE (Hors Gel) pendant une durée établie par l'utilisateur. Pour l'activer, suivez les indications suivantes :

1. Appuyez sur la touche «"Mode"» de manière répétée jusqu'à ce que le symbole soit affché sur l'écran.
2. Les touches + et - permettent de sélectionner la durée de la période de vacances, de 12 heures à 40 jours, avec une incrémentation d'une heures entre 12 et 24 heures et une incrémentation d'un jour à partir de 24 heures.

MODE CHRONO: ATTENTION : Pour un fonctionnement correct de la programmation, il est indispensable de configurer préalablement la température souhaïée pendant les heures en mode « comport » (voir 3.2.), et la température souhaïée pendant les heures en mode « économique » (voir 3.4.).

Autrement, il est probable que vous n'arriviez pas à atteindre un résultat satisfaisant:

1. Appuyez sur la touche « Mode » de manière répétée jusqu'à ce que le symbole soit affché sur l'écran.
2. Appuyez sur la touche CHRONO pour sélectionner l'un des programmes préétablis d'usine (P1 P1 et P2 P2) ou le programme paramétrable par l'utilisateur (P3 P3).

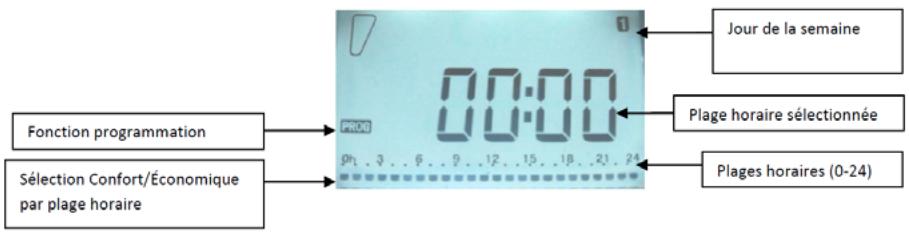

Pour la programmation paramétrable P3, voir le chapitre « 4. PROGRAMMATION » du manuel.

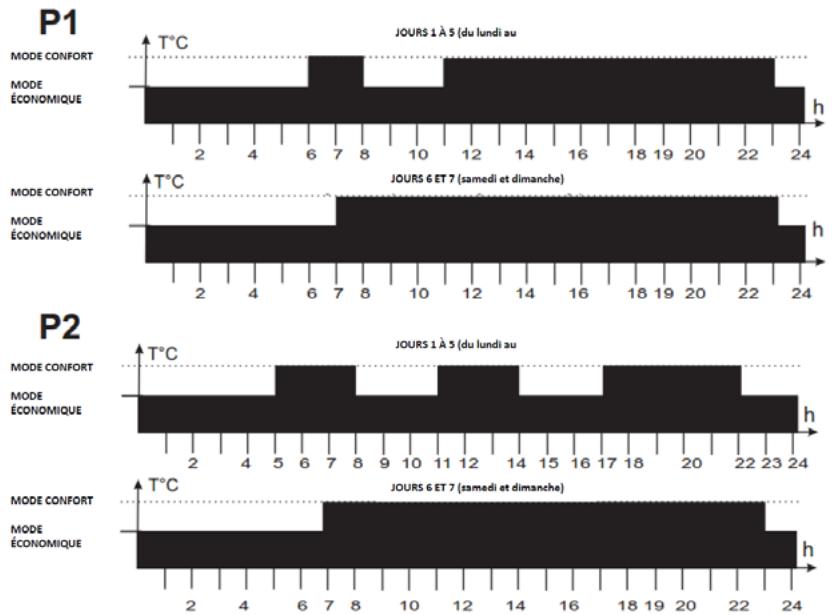

Les programmes P1 et P2 préétablis sont les suivants :

REMARQUE: la température prise en compte sera celle programmée en mode CONFORT et/ou en mode ECONOMIQUE. Durant le fonctionnement d'un programme, seule la température du mode en cours peut être modifiée en appuyant sur les touches + et - . ATTENTION: la température du mode ECONOMIQUE ne peut pas être supérieure à celle du mode CONFORT. De même la température du mode CONFORT ne peut pas être inférieure à celle du mode ECONOMIQUE. Si la programmation d'une température est impossible: vérifier la température programmée dans l'autre mode.

BOOST MODE TURBO/BOOST: Ce mode peut être utilisé pour réchauffer une piece plus rapidement.

Pour l'activer, suivez les indications suivantes :

1. Appuyez sur la touche « Mode » de manière répétée jusqu'à ce que le symbole BOOST soit affché sur l'écran.
2. En appuyant sur les touches + et - , on peut seLECTIONner la durée de la période TURBO/BOOST de 5 à 120 minutes. Quand cette fonctionnalité est activée, le radiateur fonctionne à la puissance maximale, en faisant attention de ne jamais dépasser une température de 32^ . Une fois le temps programme écoué (l'écran affiche un compte à rebours), le radiateur se remet sur le mode précédent.

ECO MODE ECONOMIQUE 17^ : En activant ce mode, le radiateur fonctionne a une température préétablie de 17^ qui ne peut pas etre modifiée. Cette fonctionnalite permet de réduire la consommation, par exemple, si la chambre ou la maison reste vide pour une durée indéterminée.

Pour sélectionner ce mode, appuyez sur la touche « Mode » de manière répétée jusqu'à ce que le symbole Eco soit affiché sur l'écran.

4. AUTRES FONCTIONNALITÉS ET SYMBOLES

DÉTCTION DE FENÊTRES OUVERTES: Le radiateur est capable de détecter si une fenêtre est ouverte suite à une diminution soudaine de la température (5 °C ou plus, en moins de de 30 minutes). Dans ce cas, l'appareil est mis en veille pendant 30 minutes puis il se remet en fonctionnement, sur le mode en cours lors de la mise en veille, s'il détecte une augmentation de température de 1 degré de manière continue (par exemple, si la fenêtre a été refermée). Dans le cas contraire, l'appareil restera en veille pendant une durée de 30 minutes supplémentaires.

Lorsque la détction de fenêtres ouvertes est activée, le symbole correspondant clignote sur l'écran (excepté sur le mode éteint / stand-by). Une fois désactivée, le symbole disparait.

Pour activer cette fonctionnalité, veuillez consulter le chapitre « 4. PROGRAMMATION »

PROTECTION ENFANTS : Lorsque cette fonctionnalité est activée, la température de la face avant du radiateur diminue pour assurer la sécurité en présence d'enfants. De plus, cette fonctionnalité permet l'utilisation du radiateur dans des pieces plus petites que celle dans laquelle il est installé sans impliquer de grands changements dans la température ambiente.

Lorsque cette fonctionnalité est activée, le niveau de puissance du radiateur est établi par l'utilisateur (40% - 50% - 60%).

Pour activer cette fonctionnalité, veuilles consulter le chapitre « 4. PROGRAMMATION »

ASC ASC (COMMANDE ADAPTATIVE DE LA TEMPERATURE): Lorsque cette fonctionnalité est activée, l'appareil est mis en chauffe avant l'heure établie dans la programmation (maximum 2 heures avant) pour que la pièce attaigne la tempéature programmée a l'heure établie.

Lorsque cette fonctionnalité est activée, le symbole correspondant ASC est affché sur l'écran (excepté sur le mode éteint / stand-by).

Pour activer cette fonctionnalité, veuilles consulter le chapitre « 4. PROGRAMMATION »

INDICATEUR DE Niveau DE PUISSANCE: Il est affché à gauche de l'écran et il dépend du niveau de température programmée. Plus la température programmée est élevée, plus le symbole aura de barres. C'est un affichage de la consommation instantanée, car plus la température programmée est élevé, plus la consommation d'énergie augmente.

FONCTIONNALITE VERROUILLAGE: Le radiateur peut etre verrouillé pour eviter toute utilisation inappropriée en presence d'enfants ou dans les espaces publics, par exemple.

Pour verrouiller / déverrouiller les touches, appuyez sur la touche « Mode » et gardez-la appuyée pendant 8 secondes environ, jusqu'à ce que le symbole soit affché (verrouillé) ou disparaisse (déverrouillé). Un signal sonore est alors émis.

Une fois que le radiateur est verrouillé et allumé, toutes les touches sont désactivées à l'exception de la touche marche-arrêt du radiateur. Vous pouvez l'éteindre en appuyant sur la touche marche-arrêt .

Pour remettre en marche le radiateur, vous devez d'abord le déverrouiller en suivant les indications ci-dessus.

KWh FONCTIONNALITE COMPTEUR DE CONSOMMATION: Cette fonctionnalité permet de dire la consommation du radiateur, exprimée en kWh. Pour ce faire, il faut avoir préalablement régle la puissance du radiateur, en suivant les indications ci-après :

1. Disjoncter l'appareil du reseau electrique.
2. Appuyez sur les touches et de manière simultanée.
3. Réalimenter l'appareil en gardant appuyées les touches + et - pendant 5 secondes au moins jusqu'à ce que la fonction de réglage de puissance soit affichée, comme sur le dessin :

1. Utilisez les touches + et - pour selectionner la puissance de votre radiateur en Watts.
2. Confirmez la selection en appuyant sur la touche

Cette opération doit seulement être réalisée à la première utilisation. Les données seront alors enregistrées : il n'est pas nécessaire de répéter cette opération chaque fois que vous souhaitez consulter la consommation.

À présent, vous pourrez dire la consommation pour différentes périodes de la même manière suivante :

1. Réglez le radiateur sur le mode éteint / stand-by.
2. Appuyez sur la touche pendant plus de 3 secondes, jusqu'à ce que l'écran affiche les données de consommation.
3. En appuyant sur les touches + et -, vous pouvez vous déplacer dans le menu de consommation.
4. Les symboles apparaitront progressivement à droite de l'écran. Chaque symbole affiche les kWh consommés durant la période correspondante, selon le détaill suivant:

0 = jour actuel
2 = jour précédent
=semaineactuelle
4 = semaine précédente
5 = mois actuel
6 = mois précédent
7 = année actuelle
1+2=année precedente
0+3=total
0+7 = indicateur de la puissance du radiateur

REMARQUE: sans action sur l'une des touches pendant quelques secondes, l'appareil revient automatiquement à l'état de voir. Il est possible également de remettre l'appareil en voir à tout moment en appuyant sur la touche.

INDICATEUR DE CHAUFFE ET DE CONSOMMATION : Lorsque la température de la pièce descend en-dessous de la température configurée, le thermostat du radiateur alimente la résistance et le symbole “s” s'allume sur l'écran, ce qui indique qu'il consomme de l'énergie car la résistance est en chauffe. Dès que la pièce atteint la température sélectionnée, le thermostat interrupt l'alimentation de la résistance et le symbole “s” n'est plus affchéé sur l'écran, il ne consomme donc plus d'énergie.

NOTE IMPORTANTE: Si « ALL » est affché sur l'écran, cela indique que la sonde de température est cassée ou endommagée. Le radiateur n'est donc plus opérationnel. Dans ce cas, veuillez contacter notre service technique.

5. PROGRAMMATION

PARAMÉTRAGE DU PROGRAMME P3

Voussouspouce configurervoirepropresprogramme opératoire(P3) pour chaque jour de laSEMaine en suivant les indications ci-après:

1. Réglez le radiateur sur le mode éteint / stand-by. Le symbole Ⓞ sera affché.
2. Gardez la touche appuyée pendant plus de 3 secondes. En appuyant sur la touche +, vous pouvez afficher les options suivantes: « ted »(heure et date), « prog »(programmation) et « ofst »(étalonnage de la sonde de température).
3. Sélectionnez l'option « Prog » et confirmez en appuyant sur la touche
4. La programmation commencera le premier jour de la semaine (1=Lundi), à 0h. La journée est divisée en plages horaires d'une heures chacune.

1. En appuyant sur la touche + , on sélectionne le mode CONFORT pour cette plage horaire (la plage horaire entière sera affichée en surbrillance = 2 barres superposées). En appuyant sur la touche - , on sélectionne le mode ÉCONOMIQUE pour cette plage horaire (la moitié de la plage horaire sera affichée en surbrillance = 1 barre). Et ainsi de suite jusqu'à compléter les 24 heures de la journée 1 (Lundi). Confirmez la programmation en appuyant sur la touche .
2. Le système passera automatiquement à la programmation du jour 2=Mardi, et la programmation établie pour le lundi sera pré-programmée. Si vous souhaitez laMSN maintainir, appuyez directement sur la touche [ ] pour confirmer et passer au jour suivant (3). Dans le cas contraire, vous pouvez modifier la programmation à votre gré à l'aide des touches [ ] et [ ]
3. Suivez les mêmes instructions pour chaque jour de la période jusqu'àu 7=Dimanche.

REMARQUE: sans action sur l'une des touches pendant quelques secondes, l'appareil revient automatiquement à l'état de voir. La programmation effectue au préalable est automatiquement enregistrée.

ÉTALONNAGE DE LA SONDE DE TEMPERATURE

Si le radiateur n'est pas installé à un endroit optimal pour assurer la bonne détction de la température ambiente (par exemple, s'il est posé sur un mur froid ou en présence de courants d'air...) la température ambiente mesurée pourrait ne pas correspondre à la température réelle. Pour assurer la plus haute efficacité, il est conseillé d'éliminer cette différence de température.

Pour ce faire, suivez les indications suivantes :

1. Reglez le radiateur sur le mode eteint / stand-by. Le symbole sera affiche.
2. Gardez la touche appuyée pendant plus de 3 secondes. En appuyant sur la touche +, vous pouvez afficher les options suivantes: « ted »(heure et date), « prog »(programmation) et « ofst »(étalonnage de la sonde de température).
3. Sélectionnez l'option « ofst » et confirmez en appuyant sur la touche
4. En appuyant sur les touches + et - , affiche la différence entre la températe ambiente (mesurée à l'aide d'un thermomètre) et celle détectée par le radiateur (température visible sur l'écran lorsque le radiateur est en marche). Cette différence peut être réglée entre -5^ et +5^ par pas de 0.5^ .
5. Appuyez sur la touche pour confirmer la selection.

ACTIVATION DES AUTRES FONCTIONNALITÉS

DETCTION DE FENÉTRES OUVERTES

1. Reglez le radiateur sur le mode eteint / stand-by. Le symbole sera affiche.
2. Gardez la touche + appuyée pendant plus de trois secondes, jusqu'à ce que l'écran affiche le symbole i

3. Appuyez à nouveau sur la touche + pour activer ou désactiver la fonctionnalité Fenêtres ouvertes (ON=activer ; OFF=désactiver).

4. Appuyez sur la touche pour confirmer la seLECTION et passer à la fonctionnalité suivante:

ASC ASC (COMMANDE ADAPTATIVE DE LA TEMPERATURE)

1. A partir de l' étape 4 ci-avant, appuyez sur la touche + pour activer ou désactiver la fonctionnalité ASC (ON=activer ; OFF=désactiver).
2. Appuyez sur la touche pour confirmer la seLECTION et passer à la fonctionnalité suivante :

REMARQUE: le symbole ASC sera visible en mode CHRONO uniquement.

PROTECTION ENFANTS

1. A partir de l' étape 2 ci-avant, appuyez sur la touche + pour activer ou désactiver la fonctionnalité Protection enfants (ON=activer ; OFF=désactiver).
2. Appuyez sur la touche pour confirmer la sélection. Si vous avez selectionné OFF (déactiver), le radiateur se mettra automatiquement sur le mode éteint / standby. Par contre, si vous avez selectionné ON (activer), vous pourrez programmermer le taux de puissance souhaité parmi les valeurs suivantes : 40 % / 50 % / 60 %. Avec la touche +, Sélectionnez l'option de votrechoix.
3. Confirmez le taux souhaité en appuyant sur la touche . Tous les changements effectuels dans les fonctionnalités précédentes resteront ainsi enregistrés et le radiateur se remettra sur le mode éteint / stand-by .

PROBLÈME	RADIATEUR	CAUSE ÉVENTUELLE	SOLUTION
L'équipement ne s'allume pas	L'écran du radiateur ne s'allume pas.	Vérifier l'approvisionnement en énergie.	Si l'approvisionnement électrique est correct, contacter un service technique officiel
L'écran de l'équipement montre le texte « ALL »	L'écran affiche le message "ALL"	Faille dans la sonde de température ambiente	Contacter un service technique officiel
Le radiateur est froid.	Température de comport configuree supérieure à la température ambiente.	Éventuelle défaillance de la résistance électrique ou duprogrammateur électronique	Contacter un service technique officiel
	Température de comport configuree inférieure à la température ambiente.	Mal configuré.	You'vez élever la température de comport au-dessus de la température ambiente
Le radiateur semble fonctionner correctement mais n'atteint pas la température configurée	FONCTIONNE CORRECTEMENT	La puissance du radiateur n'est pas suffisante par rapport aux dimensions du jour.	Remplacer le radiateur par un autre ayant une puissance supérieure ou ajouter un autre radiateur au jour, jusqu'à atteindre une puissance installée de 100-120 W/m2
	FONCTIONNE CORRECTEMENT	Le radiateur peut être en train de receivevoir un courant d'air et alterè la mesure de la sonde.	Changer la position du radiateur
	L'écran affiche le symbole	La fonction « protection enfants » est activée. Le radiateur fonctionne à une puissance inférieure à la puissance nominale	Désactive la fonction « protection enfants » suivant les indications du manuel.
Le radiateur est chaud pendant les heures où il est configuré en mode économique	FONCTIONNE CORRECTEMENT	La température configurée en mode économique est très élevé. Le radiateur mesure continulement la température ambiente et détecte qu'elle est inférieure à celle qui a été configurée.	Si la température ambiente est inférieure à la température configurée, il commence àCHAuffer. Vous doivent baisser la température configurée en mode économique.
La température mesurée par le radiateur ne se correspond pas avec la température ambiente	FONCTIONNE CORRECTEMENT	Mauvais calibrage de la sonde	Calibrer la mesure de la sonde selon les indications

CE

Déclaration UE de Conformité

Produit:	Radiateur électrique à inertie sèche
Marque Commerciale:	HJM
Modèles:	ALANIS1000 (230V~ 50Hz; 1000W; IP24; Classe II) ALANIS1500 (230V~ 50Hz; 1500W; IP24; Classe II) ALANIS2000 (230V~ 50Hz; 2000W; IP24; Classe II)
Lot et N° de Série:	Mx - YYDDD-XXX (1)
(1) Explication du code "Lot et N° de Série": Mx - YYDDD - XXX Lot = Mx - YYDDD; ou: Mx = Ligne d'assemblage (M1, ..., M4); YY = Année de fabrication (16, 17, ..., 99) et DDD = Jour corrélatif de fabrication (001, ..., 365). N° de Série = XXX (001, ..., 999).

Nos:

HERMANOS JULIAN M., S.L.

Bureau Central: Esposos Curie,44 / Usine: Gutenberg,91-93

Déclarons par la présente que l'équipement suivant répond à toutes les exigences essentielles de santé et de sécurité des Directives Européennes.

2014/30/UE EMC DIRECTIVE 2014/35/UE LV DIRECTIVE

2011/65/UE RoHS DIRECTIVE 2009/125/EC (ErP Directive)

Y en aplicacion de las seguides normas / En application des normes suivantes / With reference to the application of the followinf standards: / Em aplicacao das seguides normas:

2014/30/UE EMC DIRECTIVE	UNE-EN 55014-1:2008+ERR:2009+A1:2009+A2:2012; UNE-EN 61000-3-2:2014; UNE-EN 61000-3-3:2013; UNE-EN 55014-2:2015; UNE-EN 61000-4-2:2010; UNE-EN 61000-4-3:2007+A1:2008+A2:2011; UNE-EN 61000-4-4:2013; UNE-EN 61000-4-5:2015; UNE-EN 61000-4-6:2014; UNE-EN 61000-4-11:2005
2014/35/UE LVD DIRECTIVE	EN 60335-2-30:2009 + CORR:2010 +A11:2012 EN 60335-1:2012 +AC:2014 +A11:2014 EN 62233:2008 +CORR:2008
2011/65/UE RoHS DIRECTIVE	EN 62321-1:2013
2009/125/CE ErP DIRECTIVE	UE 2015/1188

Exigences en matière d'informations sur les produits en ce qui concerne les exigences d'écoconception:

Modèle: ALANIS
Caracteristique	Symbole	Valeur	Unité		Caracteristique	Unité
PUISSANCE THERMIQUEALANIS2000					Type de contrôle de la puissance thermique/de la température de la piece (sélectionner un seul type)
Puisance thermique nominale	Pnom	2	kW		contrôle de la puissance thermique à un palier, pas de contrôle de la température de la piece	NON
Puisance thermique maximale continue	Pmax,c	2	KW		contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la piece	NON
Consommation d'électricité auxiliaire					contrôle de la température de la piece avec thermostat mécanique	NON
À la puissance thermique nominale	elmax	2	KW		contrôle électronique de la température de la piece	NON
En mode veille	elsb	0.0005	KW		contrôle électronique de la température de la piece etprogrammateur journalier	NON
					contrôle électronique de la température de la piece etprogrammateur hebdomadaire	OUI

PUISSANCE THERMIQUE ALANIS1500
Puisance thermique nominale	Pnom	1,5	kW
Puisance thermique maximale continue	Pmax,c	1,5	KW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	1,5	KW
En mode veille	elsb	0.0005	KW
PUISSANCE THERMIQUE ALANIS1000
Puisance thermique nominale	Pnom	1	kW
Puisance thermique maximale continue	Pmax,c	1	KW

Autres options de contrôle(sélectionner une ou plusieurs options)
contrôle de la température de la pièce, avec détecteur de présence	NON
contrôle de la température de la pièce, avec détecteur de fenêtre ouverte	OUI
option contrôle à distance	NON
contrôle adaptatif de l'activation	OUI
limitation de la durée d'activation	OUI
capteur à globe noir	NON

Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	1	KW
En mode veille	elsb	0.0005	KW
Coordonnées de contact	HERMANOS JULIAN M., S.L. Factory: Gutenberg,91-93 Poligono Industrial “Los Villares” ES-37184 Villares de la Reina . Salamanca . Spain [phone] - [phone] Fax: [phone] Web: www.calorhjm.es ESB-37295664

L'efficacité énergétique saisonnière pour lechauffage des locaux de dispositifs de chauffage décentralisés:

$$ \eta_ {S} = \eta_ {S, o n} - 10 \% + F (1) + F (2) + F (3) - F (4) - F (5) $$

$$ \eta = 40 - 10 \% + 0 + 7 + 2 - 0 - 0 = 39 \% $$

SECURITE THERMIQUE

En cas de surchauffe, un dispositif de sécurité coupe automatiquement le fonctionnement de l'appareil puis le remet en marche après refroidissement.

ENTRETIEN ET MAINTENANCE.

L'appareil de chauffage exige un entretien régulier pour s'assurer de son bon fonctionnement:

Déconnectez toujours l'appareil du réseau avant toute opération de nettoyage et de maintenance (La déconnection doit se faire par le disjoncteur se trouvant sur le tableau d'alimentation principal).

Laissez refroidir avant de le nettoyer.

Pour éviter tout risque de décharge électrique, nettoyez votre apparéil avec un chiffon doux et humide pour essuyer l'extérieur du chauffage et enlever la poussière et la saleté.

Ne pas utiliser de détergent, de solvant, de produit abrasif ou tout autre produit chimique pour nettoyer l'appareil.

Ne jamais immerger l'appareil dans l'eau ou tout autre liquide

Vouss pouvez utiliser un aspirateur ou une brosseSouple pour nettoyer les grilles d'air. Cet entretien est a effectuer regulierement pour garantir un fonctionnement convenable de suaive apparuel.

S'assurer que l'appareil deCHAuffage est sec avant de réenclencher le disjoncteur.

RECYCLAGE (élimination du produit à la fin de sa vie)

Au terme de sa durée de vie, ce produit ne doit pas être éliminé avec les ordures menagères mais doit être remis à un point de collecte destiné au recyclage des apparèils électriques et électroniques. Le symbole figurant sur le produit, la notice d'utilisation ou l'emballage vous indique cela. Les matériaux sont recyclables conformément à leur marquage.

Fabrique par

HERMANOS JULIAN M., S.L.

Bureau Central: Gutenberg,91-93

Usine: Gutenberg,91-93

Poligono Industrial "Los Villares"

ES-37184 Villares de la Reina . Salamanca . Spain

[phone] - [phone]

Fax:[phone]

Web: www.calorhjm.com

VAT:ESB-37295664

HJM_ALANIS_FR_R1_10-02-2022
