V AVA - Radiateur électrique HJM - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	HJM V AVA
Caractéristiques techniques principales	Technologie avancée, design ergonomique, matériaux de haute qualité
Alimentation électrique	Alimentation secteur 220V
Dimensions approximatives	Longueur : 30 cm, Largeur : 20 cm, Hauteur : 15 cm
Poids	1.5 kg
Compatibilités	Compatible avec divers accessoires HJM
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	220V
Puissance	1500 W
Fonctions principales	Multi-fonction, réglages de température, options de vitesse
Entretien et nettoyage	Nettoyage avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Protection contre la surchauffe, interrupteur de sécurité
Informations générales	Garantie de 2 ans, support client disponible

FOIRE AUX QUESTIONS - V AVA HJM

Comment installer le HJM V AVA ?

Pour installer le HJM V AVA, suivez les étapes suivantes : 1. Déballez le produit et assurez-vous que tous les composants sont présents. 2. Suivez le manuel d'installation inclus pour connecter les câbles. 3. Branchez l'appareil à une source d'alimentation. 4. Allumez le HJM V AVA et suivez les instructions à l'écran pour finaliser l'installation.

Que faire si le HJM V AVA ne s'allume pas ?

Si le HJM V AVA ne s'allume pas, vérifiez d'abord que l'appareil est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si le problème persiste, essayez de réinitialiser l'appareil en le débranchant pendant 30 secondes, puis rebranchez-le.

Comment réinitialiser le HJM V AVA aux paramètres d'usine ?

Pour réinitialiser le HJM V AVA aux paramètres d'usine, allez dans le menu des paramètres, sélectionnez 'Réinitialiser' et confirmez l'action. Cela effacera toutes les données et restaurera l'appareil à ses réglages d'origine.

Le HJM V AVA est-il compatible avec mon système d'exploitation ?

Le HJM V AVA est compatible avec les systèmes d'exploitation Windows, macOS et Linux. Veuillez vérifier les spécifications de votre système pour vous assurer qu'il répond aux exigences minimales.

Comment résoudre les problèmes de connexion Wi-Fi avec le HJM V AVA ?

Si vous rencontrez des problèmes de connexion Wi-Fi, vérifiez que votre routeur fonctionne correctement. Redémarrez le HJM V AVA et essayez de vous reconnecter au réseau. Assurez-vous également que vous entrez le bon mot de passe. Si le problème persiste, consultez le guide de dépannage dans le manuel.

Où puis-je trouver des mises à jour pour le HJM V AVA ?

Vous pouvez trouver des mises à jour pour le HJM V AVA sur le site officiel du fabricant dans la section 'Téléchargements' ou 'Mises à jour'. Assurez-vous de télécharger les mises à jour appropriées pour votre modèle.

Comment nettoyer le HJM V AVA ?

Pour nettoyer le HJM V AVA, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs. Assurez-vous que l'appareil est éteint et débranché avant de le nettoyer.

Que faire si je rencontre un message d'erreur sur le HJM V AVA ?

Si un message d'erreur apparaît sur le HJM V AVA, notez le code d'erreur et consultez le manuel d'utilisation pour des instructions spécifiques. Vous pouvez également contacter le support technique si le problème persiste.

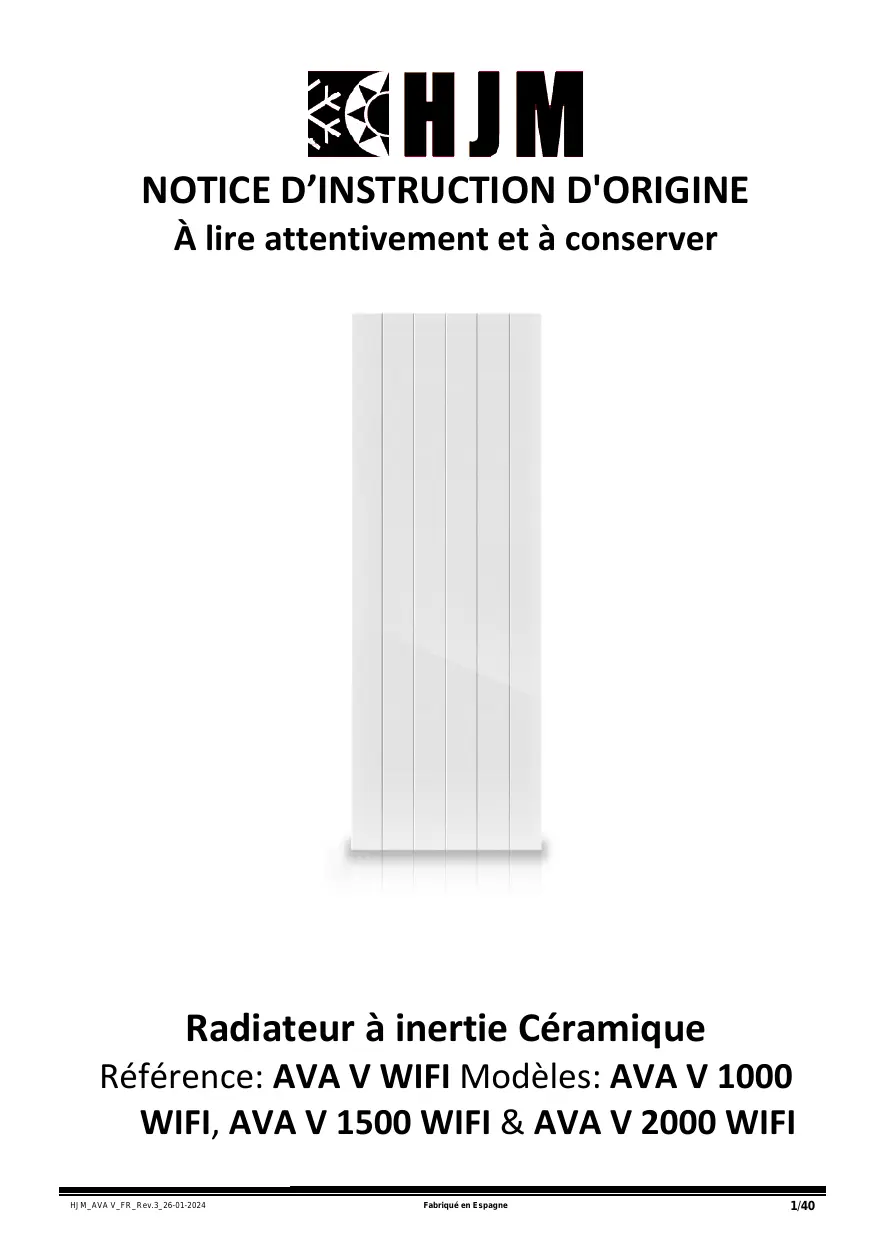

MODE D'EMPLOI V AVA HJM

À litre attentivement et à conserver

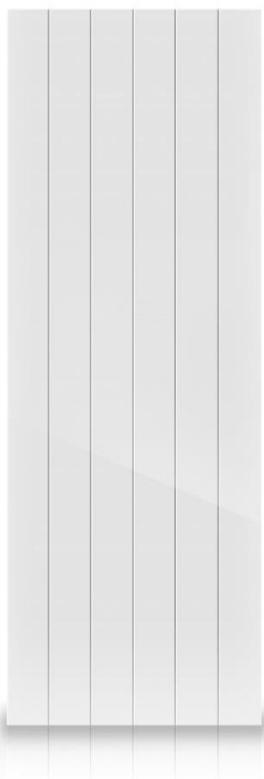

Radiateur à inertie Céramique

Référence: AVA V WIFI Modèles: AVA V 1000

Nos you remercions de la confiance que you nos temoignez en acquerant notre radiateur. Ces appeareils sont extrement surs, silencieux et faciles à installer. Ils ne requirent pas d'entretien spécifique. Ils sont fabriqués en aluminium extrudé, un matériel de haute durabilité qui préserve l'environnement. Avant la première mise en service, veuillez lire attentivement le present mode d'emploi. Conservez ces instructions pour d'eventuelles consultations ultérieures.

INSTRUCTIONS GENERALES DE SECURITÉ

1. Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas'être effectués par des enfants sans surveillance.
2. Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
3. Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que cedernier ait été placé ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ouaient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en complrennet bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans ne doivent ni brancher, ni

régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

1. Les éléments de l'emballage ne doivent pas etre à la portee des enfants car il s'agit de sources potentielles de danger.
2. ATTENTION - Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.
3. Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
4. MISE EN GARDE: Pour éviter une surchauffe, ne pas couvrir l'appareil de chauffage:

1. L'appareil de chauffage ne doit pas etre place juste en dessous d'une prise de courant.
2. La boîte de connexion électrique ne doit pas être placé derrière l'appareil de chauffage.
3. En ce qui concerne les informations détaillées sur la méthode de fixation, reféréz-vous à la section "INSTALLATION ET FIXATION AU MUR" ci-après.

4. Attention: Ne pas utiliser cet apparéil de chauffage dans l'environnement immédiat d'une baignoire, d'une douche ou d'une piscine. Il ne doit pas être possible d'acceder aux commandes de l' apparéil à partir de la baignoire ou de la douche ou lorsque l'on est en contact avec de l'eau (Utilisation en volume 0, ou 1 d'une salle de bain strictement interdit: demander conseil à un électricien qualifié).

5. L'appareil doit être alimenté par l'intérimédiaire d'un dispositif à courant différentiel résiduel (DDR) ayant un courant différentiel de fonctionnement assigné ne dépassant pas 30 mA (demander conseil à un électricien qualifié).

6. Un moyen de déconnexion du réseau d'alimentation ayant une distance d'ouverture des contacts de tous les pôles doit être prévu dans la canalisation fixe conformément aux règles d'installation.
7. N'utilisez pas l'appareil dans une piece où se trouvent des gaz ou produits inflammables (colles etc. ...).
8. Lisez attentivement ce mode d'emploi avant demettre l'appareil en marche pour la première fois. Conservez le mode d'emploi ainsi que le bon de garantie, votre ticket de caisse et si possible, le carton avec l'emballage se trouvant à l'intérieur.
9. N'utilisez cet apparéil que pour un usage privé et pour les tâches auxquelles il est destiné. Cet apparéil n'est pas prévu pour une utilisation professionnelle.
   Eneldom, it is not always the case that the children are so happy with their food. In fact, they are more than happy to eat in the same way as the adults. They are also happy to eat in the same way as the adults.
10. Ne pas utiliser des accessoires non commandés par le fabricant, cela peut présenter un danger pour l'utilisateur et risque d'endommager l'appareil.

11. Contrôlez régulièrement l'appareil et le cable. Ne mettez pas l'appareil en marche s'il est endommagé.

12. Ne répérez pas l'appareil vous-même. Contactez un technician qualifié.

13. N'utilisez que les accessoires d'origine.
14. Par mesure de sécurité vis-à-vis des enfants, ne laissez pas les emballages (sac en plastique, carton, polystyrene) à leur portée.
15. Avant d'utiliser l'appareil, vérifie que la tension du réseau correspond bien à celle notée sur la plaque signalétique de l'appareil.
16. Respectez les « Instructions de sécurité spécifiques à cet apparéil » données ci-après.

INSTRUCTIONS DE SECURITE SPECIFIQUES À CET APPAREIL

• Pour une plus grande sécurité, cet apparéil est muni d'un dispositif qui en interrupt le fonctionnement en cas de surchauffe.
• N'utilisez l'appareil qu'en position verticale.
• Ce radiateur est donc pour être utilisé exclusivement fixé à un mur. Suivre les instructions de l'aléa INSTALLATION et en particulier les consignes concernant le raccordement au réseau d'alimentation car votre appareil est livré sans fiche d'alimentation. Assurez-vous toujours que l'appareil est solidement fixé. Respectez les distances d'installation indiquées.

• Installez toujours l'appareil de telle manière que des matieres inflammables tels que des rideaux, serviettes... ne puissant pas reckrer en contact (attention au coup de vent).
  Assurez-vous toujours que les orifices d'entrée et sortie d'air ne sont pas obstrués.

• N'insérezaucun objectàtraversla grilleouàl'intérieurde l'appareil.

• Ne rien accrocher sur ou devant l'appareil.
• La garantie ne s'appliquera pas si les instructions de la presente notice n'ont pas ete respectees.
• Lors du nettoyage de votre apparéil, conformez-vous aux instructions du paragraphe « ENTRETIEN ET MAINTENANCE » exclusivement car la pénétration d'eau par les grilles d'air peut s'avérer néfaste pour votre apparéil.

INSTALLATION

• Lors de la première utilisation et pendant quelques minutes, des odeurs et des bruits peuvent se produit en raison de la dilatation de certaines pieces internes. Ceci est normal, prévoyez par conséquent une ventilation suffisante. Les odeurs ne seront que provisoires et s'estomperontrapidement.
• Pour une plus haute efficacité, assurez-vous de bien calculer la puissance ou le nombre d' éléments de l'appareil en fonction de la superficie de la pièce. Pour la réalisation de ce calcul, veuillez consulter votre vendeur. Dans tous les cas, un minimum de 100W de puissance par ^2 à chauffer doit être respecté (Pièce correctement isolée, avec un plafond standard d'environ 2.50m, sans mezzanine et non ouverte sur une pièce non chauffée).
  Fixez le radiateur à un mur ferme et bien nivélé, dans un espace sans meubles et en évitant les objets situés à proximité.
• Évitez d'installer l'appareil dans les coins.

• Il est déconseillé demettre l'appareil sous les fenêtres car ceci favorise la perte de chaleur.

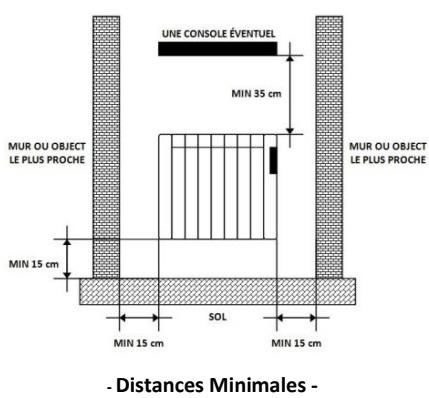

• Le radiateur doit être à une distance d'au moins 15 cm par rapport à tout matérieliau combustible (rideaux, meubles, fauteuils, etc).(Fig.1)

• Une distance minimale de 1 m doit être prévue entre la face frontale de votre apparéil et tout obstacle qui pourrait générer son fonctionnement (meuble, mur, rideau, par exemple).
• Une distance minimale de 15 cm doit être prévue entre les parois laterales de votre apparéil et tout obstacle qui pourrait:gérer son fonctionnement (murs par exemple).
• Laissez également une distance minimum de 35 cm au dessus de l'appareil par rapport à tout obstacle et une distance minimum de 15 cm par rapport au sol.

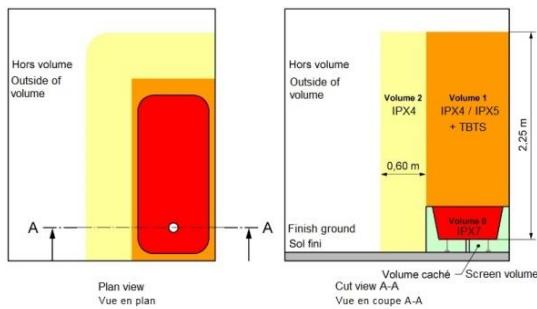

• AVENTISSEMENT: si cet-appareil-est installé-dans une salle de bain, il doit être installé uniquement dans les volumes 2 ou 3 de la salle de bain, conformément aux exigences de la norme française d'Installation Électrique à Basse Tension NF C 15-100, Partie 7-701. (L'installation en volume 0 ou 1 d'une salle de bain est strictement interdite). La figure 2 ci-après est donné à titre informatif uniquement: nous vous sugérons de contacter un électricien professionnel pour toute aide.

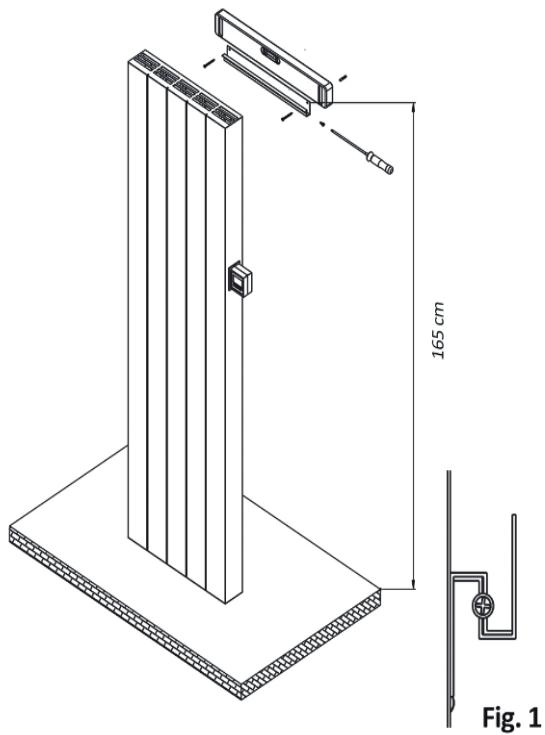

Fig.1

Volume 1: Appareils en très basse tension de sécurité (TBTS). Volume 2: Appareils électriques Classe II - IP X4
Fig.2

FIXATION AU MUR

1^ . Avant de procéder à l'installation, veuilles respecter les avertissements figurant dans le manuel d'instructions.
2^ . Détachez le support mural, qui est fixé au support de l'appareil à l'aide de deux vis (Fig. 1).
3^ . Sur le mur où vous souhaitez installer le radiateur et à une hauteur minimale de 165 cm du sol, placez le support que vous avez retire à l'aide des chevilles et des vis fournies. Corrigez si nécessaire à l'aide d'un niveau à bulle.
4°. Placez le gabarit sur la partie inférieure du support que nous avons fixé au mur et le petit support que vous trouvrez dans le sac à côté des chevilles et des vis, comme indiqué sur le dessin. Marquez sa position et fixez-la également au mur (Fig. 2).
5^ . Enfin, accrochez et centrez l'appareil sur le support inférieur et fixez-le à l'aide des vis que vous avez retirees au départ.

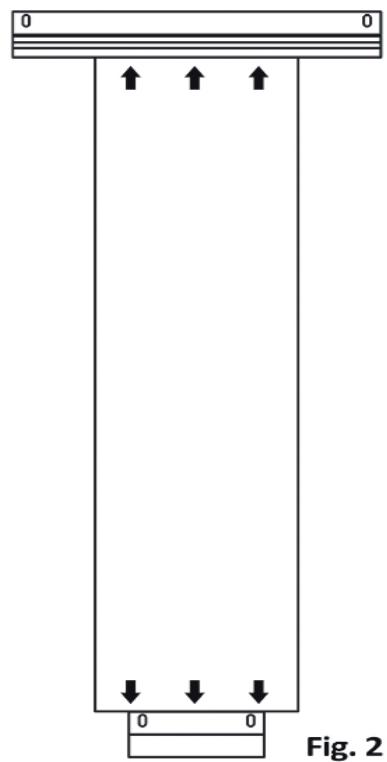

Fig. 2

RACCORDEMENT ELECTRIQUE

Cet apparéil est équipé d'un cordon d'alimentation H05V2V2-F 3x1.0mm².

ATTENTION: Raccordez les conducteurs à un boîtier de raccordement en respectant les polarités ci-dessous:

• Phase: Marron
• Neutre: Bleu
• Noir : Fil Pilote 6 ordres pour centrale de commande déportée.

En connectant le fil pilote à une centrale de commande déportede chauffage (non fournie), vous pouze faire varier latempérature et les périodes de chauffage en fonction des ordresfournis par votre centrale.

Important: Dans les installations où le fil pilote (de couleur noire) n'est pas utilisé, il doit être isolé.

Attention: Ne jamais brancher le fil pilote noir à la terre.

Veillez toujours au bon état de votre installation électrique et des fils de raccordement.

Cet apparéil ne nécessite pas de raccordement à la terre, car il possède une double isolation.

Contactez un électricien professionnel pour toute aide.

TX Frequency :	Wi-Fi :2412-2472 MHz/2422-2462 MHzBluetooth/BLE : 2402-2480 MHz
RX Frequency :	Wi-Fi :2412-2472 MHz/2422-2462 MHzBluetooth/BLE : 2402-2480 MHz
ITU Designation :	GID, DID,FID
Output Power :	Wi-Fi : 19.19 dBm (802.11b), 19.68 dBm (802.11g)19.52 dBm (802.11 n20), 19.53 dBm (802.11n40)Bluetooth : 6.73 dBm ; BLE :8.23 dBm
Modulation :	Wi-Fi : DSSS, OFDMBluetooth : GFSK, π/4-DQPSK, 8DPSKBLE :GFSK
Antenna :	PCB Antenna, 3.4 dBi

Connexion du radiateur

Enregistrez-vous dans HJM via l'application que vous trouverez dans Google Play ou Apple Store.

HJM

Accédez à votre compte depuis l'application, pour saisir les informations de la maison et suivez les instructions qui vous seront données à l'écran.

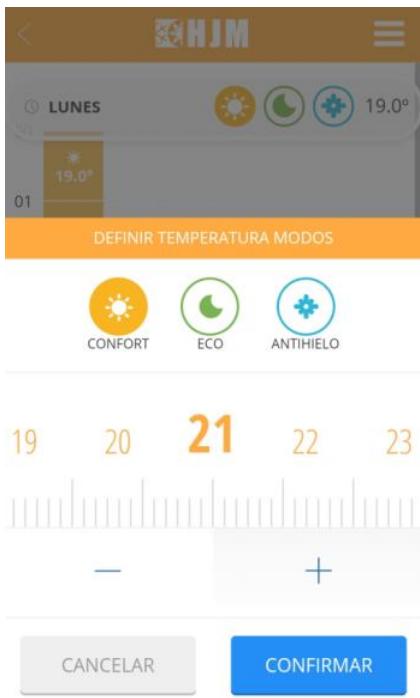

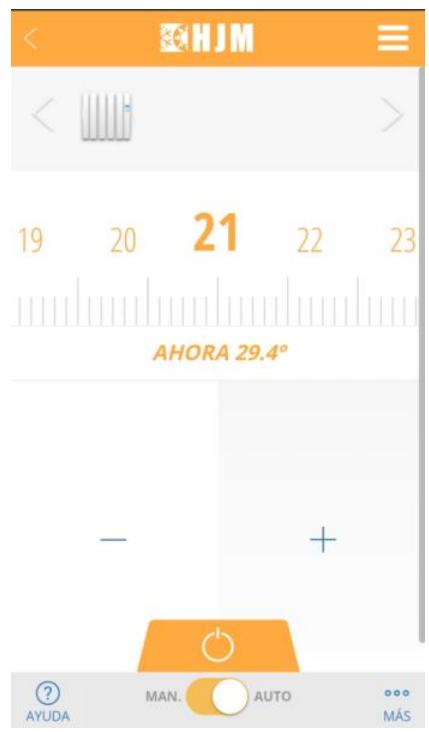

CONNECTER LES RADIATEURS

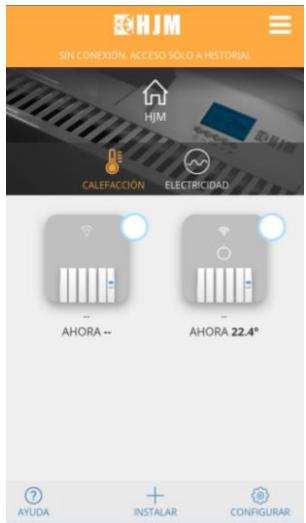

Les radiateurs doivent être connectés pour pouvoir les commander depuis l'application. Pour démarrer le processus de connexion de l'équipement via l'application HJM, suivez les instructions. Dès que vous compte utiliser sera créé, vous pourrez utiliser l'application.

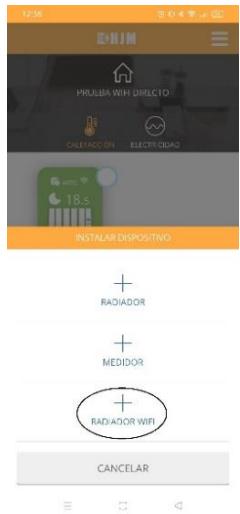

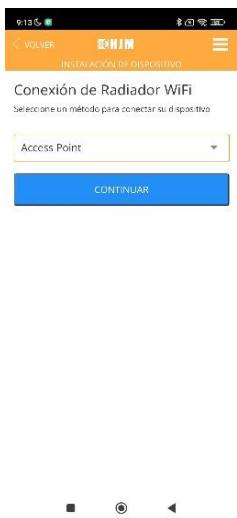

Cliquez sur « installer », ensuite cliquez sur « radiateur wifi », puis suivez les indications de l'assistant :

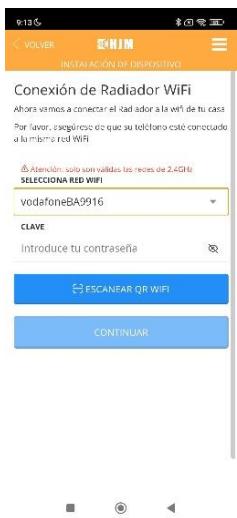

Selectionnez le réseau domestique et saississez le mot de passer. Assurez-vous qu'il s'agit bien d'un réseau 2,4 GHz. Vous pouvez également scanner un code QR avec les identifiants. Vous le trouverez sur certains modèles de routeurs.

Une fois le mode de configuration sélectionné, vous pouvez désirier entre Access Point et BT.

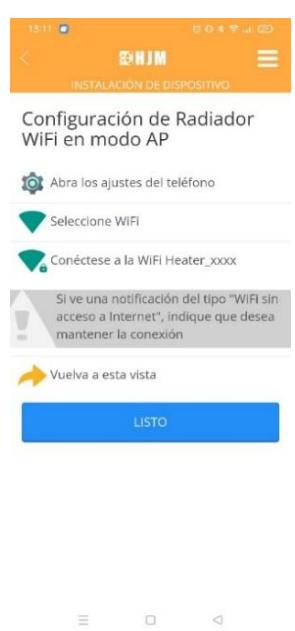

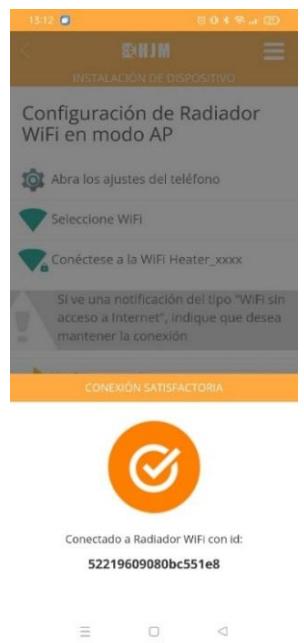

Si vous continuez sur le mode Access Point, vous étes invite à appuyer sur la touche M./OK de l'unité pendant 3 secondes. Ceci permet de démarrer le processus de configuration Wi-Fi qui sera disponible pendant 5 minutes; dans cet état, l'écran de l'unité clignote, puis passé ce délai, il faut redémarrer le processus pour pouvoir configurer le Wi-Fi.

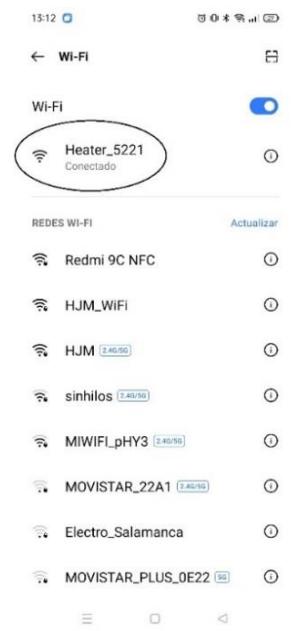

Rendez-vous dans les paramètres Wi-Fi de votre smartphone, Sélectionnez le réseau génééré par le radiateur (Heater_XXXX) et connectez-vous. Selon le modulo de smartphone, un avertissement du type « Wi-Fi sans accès à Internet » pourrait s'afficher ; indique que vous souhaitez maintainir la connexion active. Retournez ensuite dans l'application. Le processus d'enregistrement se poursuivra et il vous sera demandé d'attribuer un nom au radiateur, après quoi il vous faudra paramétrer le radiateur ; ce processus peut prendre environ 1 minute.

L'unité sera correctement reliée lorsque le symbole restera affché en haut à droite de l'écran. L'application vous redirigera vers la vue principale. En cas de problème à un moment donné, l'application affichera un ensemble de conseils pour répéter le processus avec succès.

Le processus sur le mode BT est similaire, sauf que vous n'avez pas besoin d'acceder aux paramètres de configuration Wi-Fi de votre smartphone. Si vous Sélectionné cette méthode, assurez-vous que le Bluetooth est bien activé. Ensuite, vous serez invite à appuyer sur les touches et M./OK de l'unité simultanément pendant 3 secondes pour continuer le processus.

Si la fonctionnalité de fil pilote est activée pendant le processus de configuration, elle sera désactivée lorsque l'unité aura été reliée.

Le radiateur sera alors relié. À ce stade, vous pouvez contrôler le programme et les températures du radiateur via l'application HJM.

Problèmes les plus fréquents au moment de relier le radiateur.

Impossible de compléter le processus d'enregistrement de l'unité.

Vérifiez que la détction de l'unité a été lancée avec succès en appuyant sur le bouton OK pendant quelques secondes, comme indiqué dans l'application.

Vérifiez si le symbole de l'antenne clignote sur l'écran de l'unité. Si c'est le cas, une configuration réseau a bien été transmise, mais les problèmes suivants peuvent survenir :

• Le réseau selectionné n'est pas un réseau 2,4 GHz. Vous doivent désignéner des réseaux 2,4 GHz ; les réseaux 5 GHz ne sont pas compatibles. Certains modèles de routeurs ont un même réseau dual pour 2,4 GHz et 5 GHz, ce qui peut cause des problèmes pour certains modèles de routeurs. Si vous routeur a cette configuration et que vous rencontres des problèmes, vous pouvez :

• Séparez les réseaux 2,4 et 5 GHz afin qu'ils aient des noms différents.

• Créer un réseau invite 2,4 GHz.

• Déconnecter temporairement les unités pendant que vous enregistrez le réseau 5 GHz.

• Le réseau et/ou le mot de passer envoyés ne sont pas corrects. Répétez le processus d'enregistrement en vérifier soignement que le réseau et le mot de passer sont corrects. Il est important de respecter les lettres majuscules et minuscules, ainsi que les autres caractères.

• L'unité n'a pas accès au réseau. Il est possible que le réseau et le mot de passage soit corrects, mais que le réseau Wi-Fi soit trop faible pour atteindre l'unité. Essayez de placer l'unité plus après du routeur ou essayez un autre réseau plus-Proche.

Lors de l'enregistrement de l'unité, l'application n'affiche aucune liste des réseaux Wi-Fi afin de sélectionner et de configurer le radiateur

Cette liste n'est affichée que sur les téléphones Android et à condition d'avoir préalablement accordé à l'application l'autorisation de localisation précise qu'elle demande. Si vous l'avez refusé, rendez-vous dans les paramètres du smartphone et dans les options de l'application, accordez l'autorisation de localisation précise et repêze le processus.

S'il s'agit d'un apparéil iOS, il n'est pas possible de répertorier la liste des réseaux Wi-Fi en raison des limitations de ce système d'exploitation. Dans ce cas, entraïr dans le réseau manuellement, assurez-vous de saisir correctement le réseau et votre mot de passer.

Vous pouvez également scanner un code QR avec les identifiants de notre application. Vous trouvez ces codes QR sur certains modèles de routeurs et il est également possible de les générer à partir d'autres appareils Android qui ont enregistré le réseau que vous souhaitez configurer (à partir des paramètres WiFi et de partage de réseau).

Durant le processus d'enregistrement de l'appareil en mode AP, le réseau Heater_xxxx demeure introuvable.

Dans ce mode, il est nécessaire d'acceder à la configuration Wi-Fi de votre téléphone portable pour rechercher et se connecter un réseau Heater_xxxx. Si celui-ci ne s'affiche pas, assurez-vous d'avoir correctement lancé la recherche de l'appareil en appuyant sur le bouton OK pendant quelques secondes, comme l'indique l'application. Si cela a déjà été fait, le retroéclairage de l'écran clignotera, dans ce cas, actualisez la liste des réseaux de votre téléphone portable jusqu'à ce que le réseau Heater_xxxx s'affiche. Vous pouvez également désactiver et activer le Wi-Fi du téléphone portable pour que la liste des réseaux soit mise à jour.

Durant le processus d'enregistrement de l'appareil en mode AP, la connexion au réseau Heater_xxxx s'effectue correctement, pourtant l'application me dit que je ne suis pas connecté.

En entrant en connexion avec le réseau du radiateur Heater_xxxx, certains téléphones portables peuvent détecter qu'il ne s'agit pas d'un réseau contenant des données et demander si la connexion doit être maintainue. Si c'est le cas, répondez oui. Vérifiez qu'une fois la connexion au réseau Heater_xxx réalisée, celle-ci ne se soit pas effectué au moyen de données, à savoir que seule l'icone Wi-Fi soit affchéé sur le téléphone portable. Si le problème persististe, supprimez le réseau Heater_xxxx dans la liste des réseaux enregistrés et recommenccez le processus en n'oubliant pas de demander à十年er la connexion au réseau Heater_xxxx.

Mon téléphone portable ne me permet pas de me connecter au réseau Heater_xxxx.

Supprimez le réseau Heater_xxxx de la liste des réseaux enregistrés sur votre téléphone portable et réessayez. Si celui-ci vous demande si vous souhaitez dévelopir la connexion même si vous n'avez pas de données, répondez où. S'il vous demande l'autorisation d'acceder aux réseaux locaux, répondez où.

L'appareil s'affiche sur l'application comme étant perdu, et je ne peux acceder qu'aux historiques.

Accédez à l'écran du radiateur et vérifiez comment s'affiche l'icone de l'antenne:

• Si l'icone clignote, vérifiez si le réseau avec lequel l'appareil a eté configuré est toujours le même.
  Si le réseau a eté modifié, dirigez-vous dans l'application à Maisons Noms sur Maison Radiateur Configurer le Wi-Fi, et suivez le processus de reconfiguration de l'appareil.
  Si le réseau n'a pas eté modifié, vérifie que vous avez accès à Internet et que la couverture du réseau dans la zone du radiateur soit suffisante. Sinon, sélectionnez un autre réseau avec une puissance adequate.
• Si l'icone est fixe, le radiateur est apparentment correctement configuré. Assurez-vous qu'il s'agisse bien du radiateur que l'application affiche comme étant perdu, et si c'est le cas, débranchez-le pendant 5 secondes puis rebranchez-le.
• Si l'icone d'antenne ne s'affiche pas. Le radiateur n'est pas configuré, la configuration a peut-être été supprimée ou une réinitialisation a été effectué. Dirigez-vous dans l'application à Maisons Nom dans Maison Radiator Configurer le Wi-Fi, et suivez le processus de reconfiguration de l'équipement.

THERMOSTAT NUMÉRIQUE PROGRAMMABLE

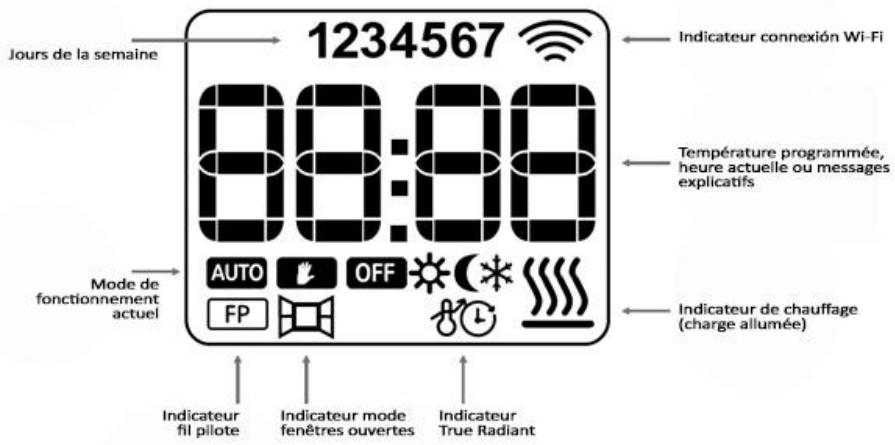

1. Introduction.

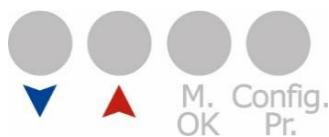

Cet équipement dispose de quatre boutons différents :

• Bouton : permet de diminuier et de naviguer entre les différents menus.
• Bouton : permet d'augmenter et de naviguer entre les différents menus.
• Bouton M./OK: permet de changer de mode de fonctionnement et de valider/acceder aux différents menus et paramétrages.
• Bouton Config/Pr.: permet d'acceder aux paramétrages de programmation et aux réglages avancés.

2. Modes de fonctionnement standard.

Les modes de fonctionnement standard sont : mode OFF, mode Manuel et mode Auto. Le changement entre les différents modes se fait en appuyant sur la touche M./OK.

2.1 Mode OFF.

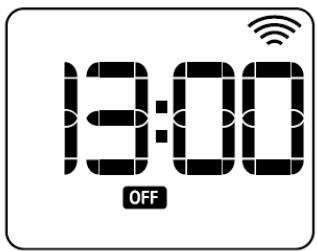

Mode d'arrêt de l'équipement. L'icône OFF et l'heure de l'équipement s'affichent à l'écran, comme indiqué sur l'image.

2.2 Mode manuel.

Mode manuel/de base de l'équipment dans lequel une température est régée entre 5 °C et 30 °C.

Pour modifier la température, utiliser les touches et , diminuier/augmenter par intervals de 0,5^ . L'icone de mode manuel et la température consignée s'afficheront à l'écran.

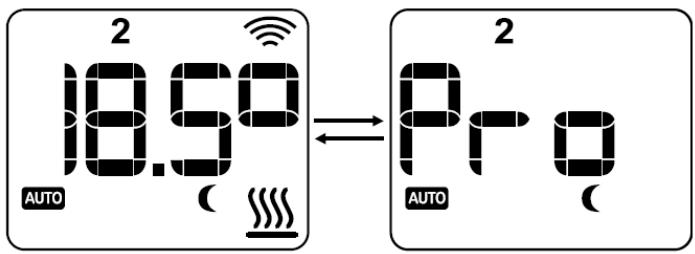

2.3 Mode Auto.

Mode Auto/Programmation de l'équipement basée sur une programmation horsaire hebdomadaire, composé de trois températures Sélectionnables : comport, éco et antigel.

Il offre la possibilité de programmer par intervalles de demi-heures ou d'heures.

L'écran affichera en alternance avec la température établie. Le texte « Pro», l'icone du mode auto et l'icone de la température de programmation de la période en cours.

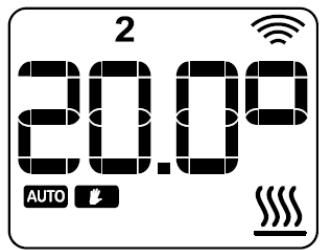

2.3.1 Mode auto-modifie.

Le mode Auto-modifié est une modalité spéciale du mode Auto, qui permet de programmer une température différente de celle établie dans la programmation, jusqu'à ce qu'un changement de période se produit dans la programmation.

Pour acceder à ce mode, appuyez sur les touches et , pour augmenter ou diminuer la température souhaitée.

L'écran affichera la température sélectionnée, l'icone Auto et l'icone de mode manuel clignotant.

3. Modes de fonctionnement spéciaux.

3.1 Mode Boost.

Le mode Boost est un mode de fonctionnement spécial, qui permet à l'utilisateur d'établier une température déterminée pendant une durée également déterminée.

Pour activer ce mode, donnez une courte pression sur la touche CONFIG/PR.

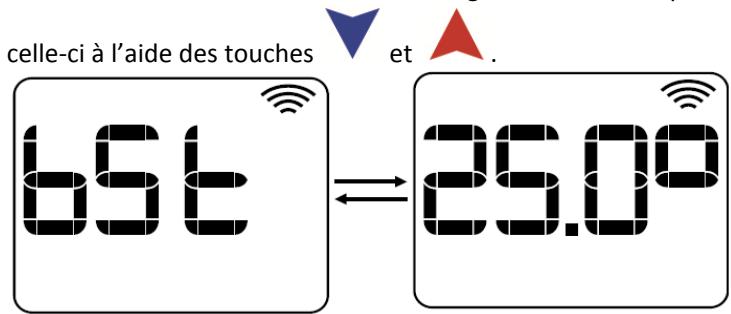

Vous accederez d'abord à l'écran de configuration de la température, qui permet de modifier

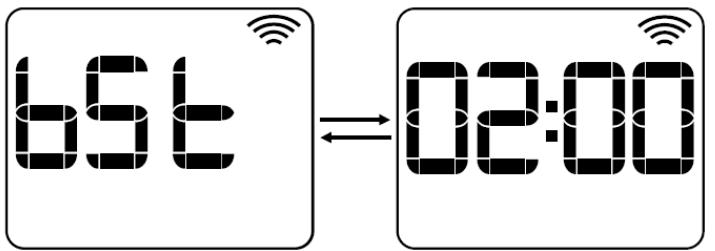

Validez avec la touche M./OK. L'écran affichera alors le réglage de l'heure.

Vou prourez regler le temps en intervalle d'heures complètes, de 1 à 24 heures, à l'aide des

touches et A. Si vous utilise la touche M./OK pour confirmer, le mode Boost restera établi pour la durée sélectionnée.

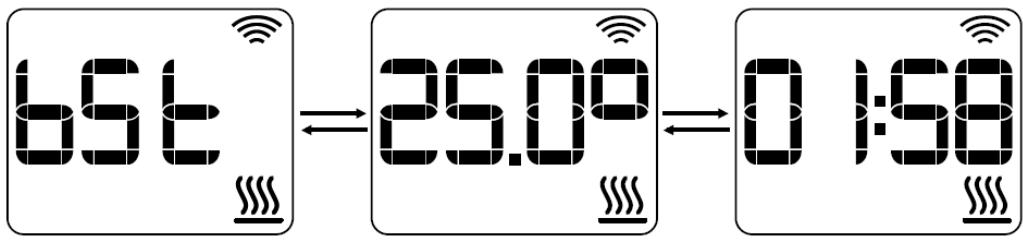

En mode Boost, l'écran affichera alternatively le texte « bSt », la température sélectionnée et le temps restant jusqu'à la fin de la temporisation, Figure 9.

Une fois la temporisation terminée, l'équipement reviendra au mode de fonctionnement sélectionné avant le mode boost.

Si vous souhaitez terminer avant l'heure définie, appuyez sur la touche Config/Pr. L'appareil reviendra au mode de fonctionnement sélectionné, avant le mode Boost.

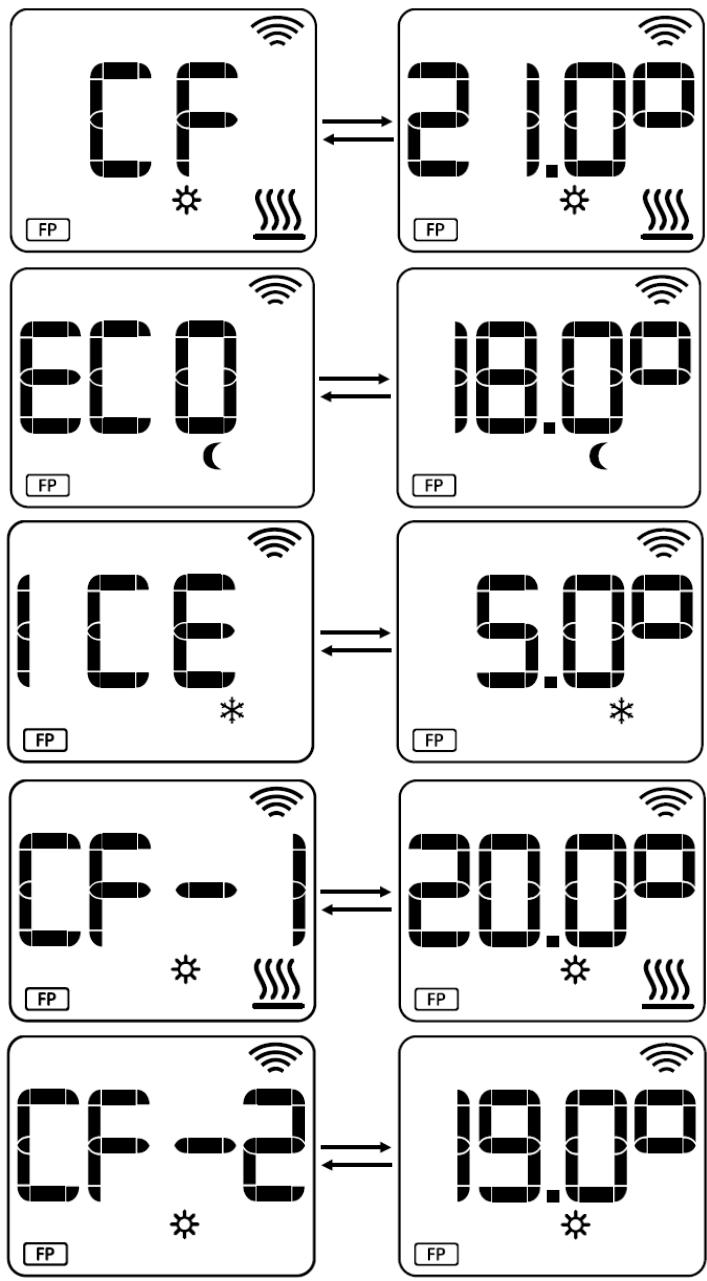

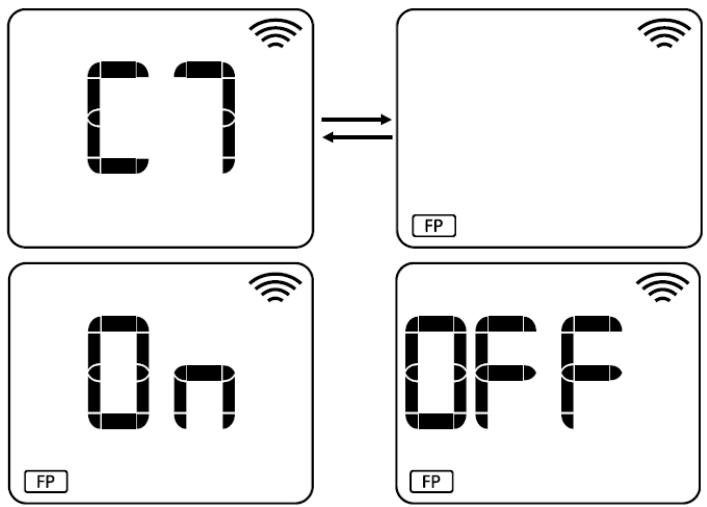

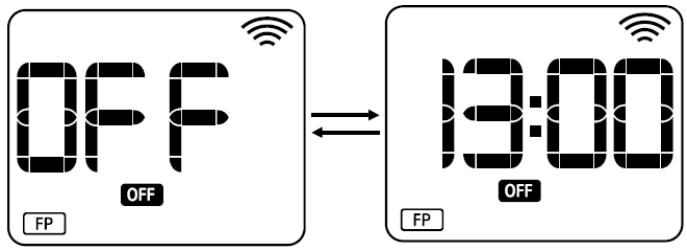

3.2 Mode Fil pilot.

L'icone du fil pilote, le texte de commande correspondant au mode de fonctionnement et la température que vous aurez réglée, s'afficheront sur l'équipement. Le mode fil pilote offre six ordres différents :

• Off: le texte « OFF » s'affiche alternatively avec l'heure.
• Confort : le texte « CF » s'affiche alternatively avec la température de comport.
• Éco : le texte « ECO » s'affiche alternatively avec la température de l'écho.
• Antigel: le texte « ICE » s'affiche alternatively avec la température antigel.
• Confort -1: le texte « CF-1 » s'affiche alternatively avec la température de comport - 1 °C.
• Confort -2: le texte « CF-2 » s'affiche alternatively avec la température de comport - 2 °C.

4. Paramètres.

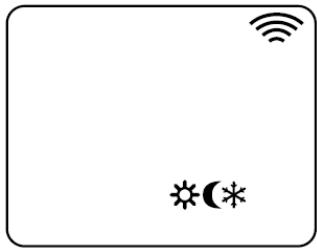

4.1 Réglage des températures de programmation.

Le paramétrage des températures permet de régler la valeur des températures comport, éco et antigel. Pour acceder à ce paramétrage, appuyez pendant environ 3 secondes sur la touche CONFIG/PR. jusqu'à ce que l'écran affiche

Les températures sont paramétrables avec des intervalles d'au moins 0,5^ entre elles.

Augmentez ou diminuez la température à l'aide des touches et , confirmez la valeur en appuyant sur la touche M./OK. L'appareil passe ensuite au réglage de la température suivant. Les valeurs par défaut seront :

• Température de comport : 21,0 °C.
• Température éco: 18,0 °C.
• Température antigel: 7,0^ .

Pour terminer, appuyez sur Config/Pr. Il reviendra au mode de fonctionnement antérieur à la seLECTION.

4.2 Réglage de l'heure et de la programmation.

Pour acceder à ce réglage, appuyez pendant 3 secondes sur la touche CONFIG/PR. Le réglage de l'heure se fait dans un premier temps pour passer ensuite à la configuration du programme.

Le réglage de l'heure ne sera disponible que si l'appareil n'est pas connecté. Ainsi, si l'équipement est connecté, la configuration du programme sera directement accessible.

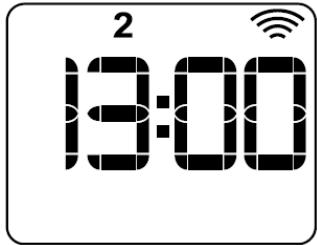

4.2.1 Réglage de l'heure.

On accede tout d'abord au réglage des jours de la semaine qui apparaitront en clignotant.

La valeur sera modifiée avec les touches et, et confirmée à l'aide de la touche MODE/OK. Une fois celle-ci confirmée, l'appareil passerau réglage des heures et de la même manière au réglage des minutes.

Une fois le réglage de l'heure terminé, il passera au réglage de la programmation.

4.2.2 Réglage et paramétrage de la programmation

Le réglage de la programmation commence par le choix des paramètres à programmer : heures complètes 60^ ou demi-heures 30^ .

Une fois la valeur des paramètres de programmation confirmée, le système passé au menu de programmation. Ce menu offre quatre options de programmation différentes :

• Un jour : One. Configuration de la programmation journalière. Le système vous demandera de programmer tous les jours et toutes les heures de la semaine.

• Tous les jours : ALL. Réglage de la programmation de tous les jours à la fois. Le système vous demandera de programmermet toutes les heures de la journée.

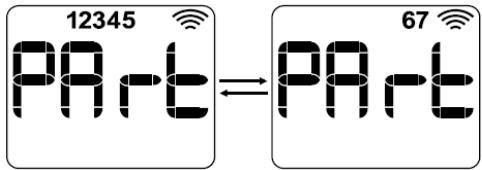

• Partie de la période : Part. Permit de régler la programmation "du lundi au vendredi" et pour "samedi et dimanche".

• Uniquement les week-ends : W-E. Réglage de la programmation pour les week-ends uniquement, complenant : vendredi, samedi et dimanche. Le procédé est le même que dans le cas précédent.

Pour naviguer entre les différentes heures, utilisez les touches

et , pour modifier

la température de programmation pour cette période, appuyez sur la touche : M./OK.

5. Régages avancés.

Pour acceder aux réglages avancés, appuyez pendant 5 secondes, sur la touche CONFIG/PR jusqu'à ce que l'écran affiche

Ensuite, appuyez à nouveau pendant 5 secondes sur la touche CONFIG/PR, pour acceder

directement au menu C1. Pour passer d'un menu à l'autre, utilisez les touches

. Appuyez sur M./OK pour rentrer dans le menu.

Le texte Cx s'affichera sur l'écran en alternance avec l'icone du réglage auquel vous accédez.

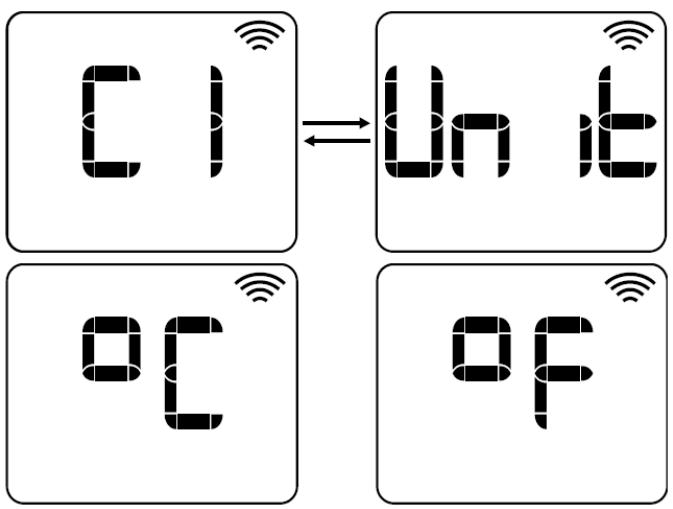

5.1 Réglage des unités.

Le menu C1 vous permet de régler les unités. L'appareil dispose d'unités Celsius ou Fahrenheit.

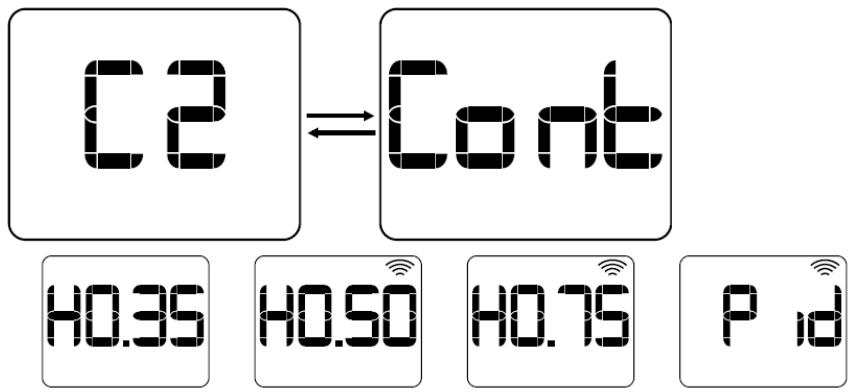

5.2 Réglage du type de commande.

Le menu C2 permet de configurer le type de commandes de l'appareil. Les types de commandes suivants sont disponibles :

Hysteresis 0.25 (H0.25).
Hysteresis 0.35 (H0.35).
Hysteresis 0.50 (H0.50).
Hysteresis 0.75 (H0.75).
- PID.

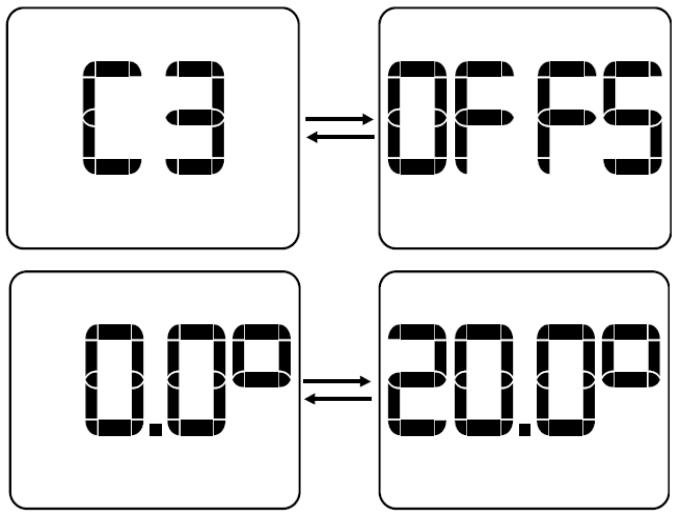

5.3 Réglage du décalage.

Le menu C3 permet de régler la mesure de la sonde de température ambiente. Il est possible d'augmenter ou de diminuer ce décalage de ± 3^ , avec des intervalles de 0,1^ . Ce menu s'affichera sur l'appareil, en alternance entre la valeur de décalage et la température ambiente mesurée.

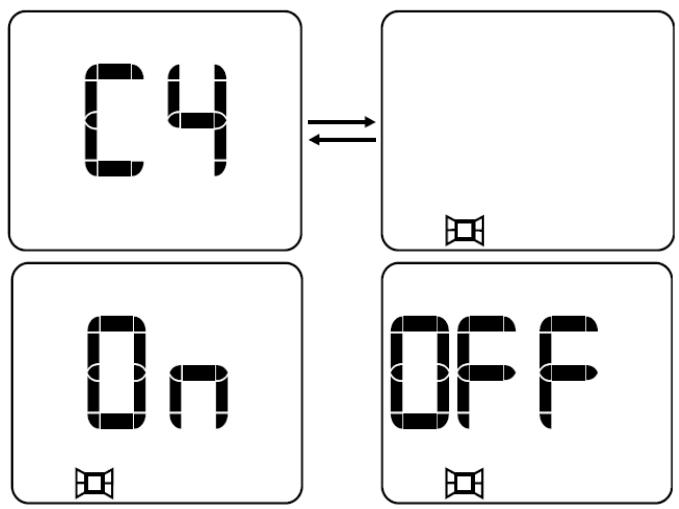

5.4 Réglage du mode fenêtre.

Le menu C4 permet d'activer/désactiver le mode fenêtre. Si cette fonction est activée, la charge s'éteint automatiquement lorsqu'une chute soudaine de la température ambiente mesurée est détectée.

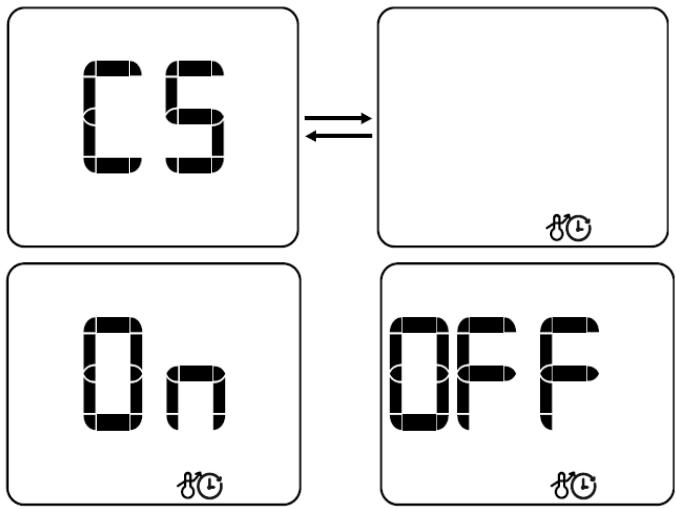

5.5 Réglage de la mise en service à l'avance.

Le menu C5 permet d'activer/désactiver la mise en service à l'avance (true radiant). Cette fonction n'est disponible qu'en mode Auto. Si elle est activée, elle permet demettre en service l'équipement à l'avance de manière à atteindre la température programmée durant la période de fonctionnement suivante.

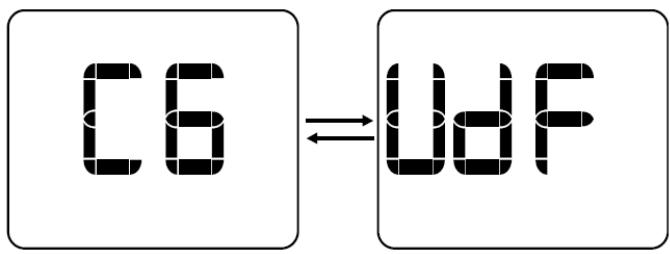

5.6 Réglage du facteur de limitation de puissance.

Le menu C6 permet de configurer le facteur de limitation de puissance (user duty factor). Il s'agit d'une restriction de puissance, chargée de réduire la puissance effective de la charge d'un certain pourcentage, de manière à limiter les températures superficielles de l'équipement. Trois options sont disponibles :

• OFF : Aucune restriction d'alimentation n'est appliquée.
• Low surface temperature (LST): la puissance est réduite de 70% .
• Baby care (bbc) : la puissance est réduite de 50% .

5.7 Réglage du fil pilote.

Le menu C7 permet d'activer/désactiver le fil pilote. Cette fonction ne sera opérationnelle que si l'appareil n'est pas connecté, s'il l'est, elle ne sera pas disponible.

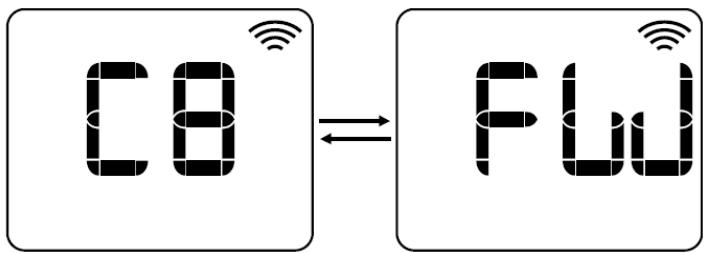

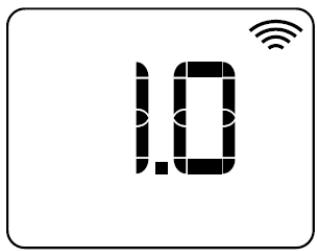

5.8 Affichage de la version du logiciel.

Le menu C8 affichera la version du logiciel de l'appareil.

5.9 Paramètres par défaut.

• Unités : Celsius.
• Type de commande : PID.
• Décalage: 0^ .
  Mode fenêtre : ON.
• True radiant: OFF.
• User duty factor: OFF.
• Fil pilote: OFF.

6. Affichage de messages d'erreurs.

S'il se produit une erreur dans l'appareil, celui-ci cesse de fonctionner correctement et la charge est immédiatement désactivée. Un message d'erreur s'affiche à l'écran,quel que soit le mode de fonctionnement dans lequel se trouve l'appareil. Jusqu'à ce que l'erreur disparaisse, l'équipement ne fonctionnera pas correctement.

L'appareil détecte six types d'erreurs.

• Erreur de court-circuit dans le triac : Err1.
• Erreur de surcharge : Err2.
• Erreur de charge faible: Err3.
• Erreur de surchauffe : OH.
• Erreur de court-circuit dans la sonde : SH.
• Erreur de circuit ouvert dans la sonde : OC.
• Erreur d'heure, heures invalide : PdHr.

7. Fonctions supplémentaires.

7.1 Connexion de l'appareil.

Pour démarrer le processus de connexion entre l'équipment et l'application HJM, suivez les instructions de l'application.

Enoncez pendant 3 secondes la touche M./OK. Le processus de configuration Wi-Fi est alors lancé, et sera disponible pendant 5 minutes durant lesquelles l'écran de l'appareil clignotera. Passé ce délambda, il sera nécessaire de redémarrer le processus pour pouvoir configurer le Wi-Fi. L'appareil sera correctement connecté lorsque l'icone de connexion apparaître en haut à droite de l'écran.

La fonction fil pilote se désactive, lorsque l'appareil est connecté par Wi-Fi.

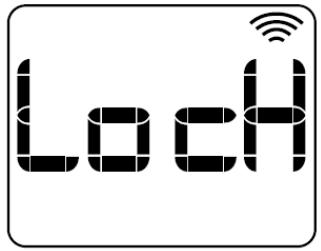

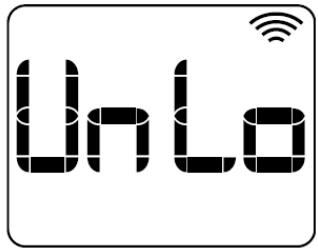

7.2 Verrouillage du clavier.

Voussouspouceverrouillerleclavierde maniereadésactiver lesboutons jusqu'àson déverrouillage.Lacombinaisondetouchesquipermet leverrouillage/déverrouillageest la

suivante: appuyez pendant 3 secondes sur les touches et , simultanement. En cas de verrouillage de l'appareil, l'écran affiche le message « Lock » et en cas de déverrouillage, il affiche le message « UnLo »

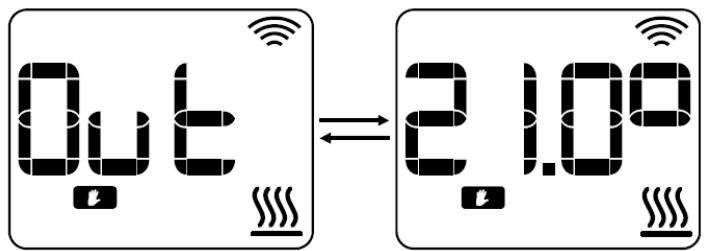

7.3 Fonction away.

La fonction away/out permet de baisser automatiquement la température de l'appareil de X degrés (2,0 °C par défaut), définie depuis l'application, lorsque l'utilisateur n'est pas à la maison. S'il commence à fonctionner, le texte « Out » s'affichera à l'écran, en alternance avec le mode de fonctionnement normal.

Une fois rentré chez lui, l'utilisateur peut sortir de ce mode, en activant localement n'importe quelles touches de l'appareil ; la fonction est alors désactivée pendant deux heures.

7.4 Réinitialisation.

Pour acceder au menu « réinitialisation », appuyez sur les touches M./OK + CONFIG/PR pendant 10 secondes. Ce menu offre deux types de réinitialisation différents, à l'aide des

touches et qui permettent de passer de l'un ou l'autre :

• Soft reset (rES1): permet de restaurer tous les paramètres aux valeurs d'usine, en conservant les paramètres d'identification Wi-Fi.

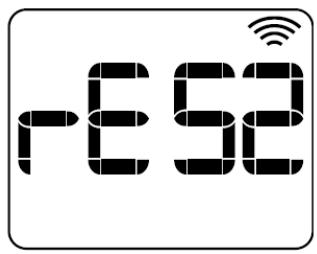

• Wifi reset (rES2): permet de réinitialiser uniquement les identifiants Wi-Fi.

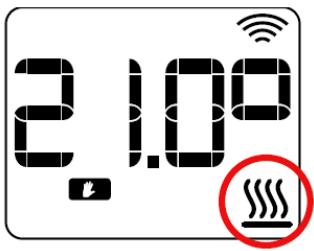

7.5 Allumage de la charge.

Si le chauffage est en marche, l'icone de chauffage s'affichera. Au contraire, si le chauffage ne fonctionne pas, l'icone ne s'affichera pas.

Si le facteur de limite de puissance est configuré dans l'un des modes : LST ou bbc, c'est-à-dire qu'un facteur de limite de puissance est appliqué, l'icone de chauffage clignotera.

QUESTIONS	RADIATEUR	CAUSE ÉVENTUELLE	RESPONSES
L'équipement ne s'allume pas	L'écran du radiateur ne s'allume pas.	Vérifier l'approvisionnement en énergie.	Si l'approvisionnement électrique est correct, contacter un service technique officiel
Le radiateur est froid.	Température de comport configuree supérieure à la température ambiente.	Éventuelle défaillance de la résistance électrique ou duprogrammateur électronique	Contacter un service technique officiel
	Température de comport configuree inférieure à la température ambiente.	Mal configuré.	Vous doivent élever la température de comport au-dessus de la température ambiente
Le radiateur semble fonctionner correctement mais n'atteint pas la température configurée	FONCTIONNE CORRECTEMENT	La puissance du radiateur n'est pas suffisante par rapport aux dimensions du séjour.	Remplacer le radiateur par un autre ayant une puissance supérieure ou ajouter un autre radiateur au séjour, jusqu'à atteindre une puissance installée de 100-120 W/m2
	FONCTIONNE CORRECTEMENT	Le radiateur peut être en train de receivevoir un courant d'air et alterè la mesure de la sonde.	Changer la position du radiateur
Le radiateur est chaud pendant les heures où il est configuré en mode économique	FONCTIONNE CORRECTEMENT	La température configurée en mode économique est très élevé. Le radiateur mesure continuellement la température ambiente et détecte qu'elle est inférieure à celle qui a été configurée.	Si la température ambiente est inférieure à la température configurée, il commence àCHAuffer.Vous doivent baisser la température configurée en mode économique.
La température mesurée par le radiateur ne se correspond pas avec la température ambiente	FONCTIONNE CORRECTEMENT	Mauvais calibrage de la sonde	Calibrer la mesure de la sonde selon les indications

Produit :	RADIATEUR À INERTIE CÉRAMIQUE
Marque Commerciale :	CHJM
Modèle :	AVA V 1000 WIFI; AVA V 1500 WIFI; AVA V 2000 WIFI
Lot et № de Série:	YYDDD-XXX (1)
(1) Explaiation du code "Lot et № de Série ":
Lot = YYDDD;donne / where / ou/ onde: YY = ano / year / année / ano (15,16,17...99) and DDD =dia correlativo / correlative day / jour corrélative / dia correlativo (001,..., 365).
№ de Série = XXX (001,..., 999).

Nos:

HERMANOS JULIAN M., S.L.

Head Office: Esposos Curie,44 / Factory: Gutenberg,91-93

Déclarons par la présente que l'équipement suivant répond à toutes les exigences essentielles de santé et de sécurité des Directives Européennes..

2014/30/UE EMC DIRECTIVE

2014/35/UE LV DIRECTIVE

2014/53/UE RADIO EQUIPMENT DIRECTIVE (RED)

2011/65/UE RoHS DIRECTIVE

2009/125/EC (ErP Directive)

Et en application des régles suivantes:

2014/30/UE EMC DIRECTIVE	EN 55014-1:2006 +A1:2009 +A2:2011; EN 55014-2:1997 +AC:1997 +A1:2001 +A2:2008; EN 55032:2015,EN 61000-3-2:2014; EN 61000-3-3:2013; EN 61000-4-2:2009; EN 61000-4-3:2006 +A1:2008 +A2:2010; EN 61000-4-4:2012; EN 61000-4-5:2006; EN 61000-4-6:2013; EN 61000-4-11:2004
2014/53/UE DIRECTIVE (RED)	EN 300 328 V2.2.2
2014/35/UE LV DIRECTIVE	EN 60335-2-30:2009 + CORR:2010 +A11:2012 + A1:2020EN 60335-1:2012 +AC:2014 +A11:2014 + A13:2017 +A14:2020 + A1:2020 + A2:2020EN 62233:2008 +CORR:2008
2011/65/UE RoHS DIRECTIVE	EN 62321-1:2013
2009/125/EC ECODESIGN DIRECTIVE	(EU) 2015/1188

Exigences en matière d'informations sur les produits en ce qui concerne les exigences d'écoconception:

Modèle: AVA V WIFI
Caracteristique	Symbole	Valeur	Unité		Caracteristique	Unité
PUISSANCE THERMIQUE 2000					Type de contrôle de la puissance thermique/de la température de la piece (sélectionner un seul type)
Puisance thermique nominale	Pnom	2	kW		contrôle de la puissance thermique à un palier, pas de contrôle de la température de la piece	non
Puisance thermique maximale continue	Pmax,c	2	KW		contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la température de la piece	non
Consommation d'électricité auxiliaire					contrôle de la température de la piece avec thermostat mécanique	non
À la puissance thermique nominale	elmax	2	KW		contrôle électronique de la température de la piece	non
En mode veille	elsb	0.0005	KW		contrôle électronique de la température de la piece etprogrammateur journalier	non
					contrôle électronique de la température de la piece etprogrammateur hebdomadaire	oui

PUISSANCE THERMIQUE 1500
Puisance thermique nominale	Pnom	1,5	kW
Puisance thermique maximale continue	Pmax,c	1,5	KW
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	1,5	KW
En mode veille	elsb	0.0005	KW
PUISSANCE THERMIQUE 1000
Puisance thermique nominale	Pnom	1	kW
Puisance thermique	Pmax,c	1	KW

Autres options de contrôle(sélectionner une ou plusieurs options)
contrôle de la température de la piece, avec détecteur de présence	non
contrôle de la température de la piece, avec détecteur de fenêtre ouverte	oui
option contrôle à distance	oui
contrôle adaptatif de l'activation	oui
limitation de la durée d'activation	oui
capteur à globe noir	non

maximale continue
Consommation d'électricité auxiliaire
À la puissance thermique nominale	elmax	1	KW
En mode veille	elsb	0.0005	KW
Coordonnées de contact	HERMANOS JULIAN M., S.L. Urine: Gutenberg,91-93 Polégono Industrial “Los Villares” ES-37184 Villares de la Reina. Salamanca. Espagne [phone] - [phone] Fax: [phone] Web: www.hjm.es ESB-37295664

L'efficacité énergétique saisonnière pour le chauffage des locaux de dispositifs de chauffage décentralisés:

$$ \eta_ {S} = \eta_ {S, \text {on}} - 10 \% + F (1) + F (2) + F (3) - F (4) - F (5) $$

$$ \eta = 40 - 10 \% + 0 + 7 + 3 - 0 - 0 = 40 \% $$

GARANTIE

Garantie 5 ans pour de l'appareil.

SECURITE THERMIQUE

En cas de surchauffe, un dispositif de sécurité coupe automatiquement le fonctionnement de l'appareil puis le remet en marche après refroidissement.

ENTRETIEN ET MAINTENANCE.

L'appareil de chauffage exige un entretien régulier pour s'assurer de son bon fonctionnement:

Déconnectez toujours l'appareil du réseau avant toute opération de nettoyage et de maintenance (La déconnection doit se faire par le disjoncteur se trouvant sur le tableau d'alimentation principal).

Laissez refroidir avant de le nettoyer.

Pour éviter tout risque de décharge électrique, nettoyez votre apparéil avec un chiffon doux et humide pour essuyer l'extérieur du chauffage et enlever la poussière et la saleté.

Ne pas utiliser de détergent, de solvant, de produit abrasif ou tout autre produit chimique pour nettoyer l'appareil.

Ne jamais immerger l'appareil dans l'eau ou tout autre liquide

Vous pouvez utiliser un aspirateur ou unerosseSouple pour nettoyer les grilles d'air. Cet entretien est a effectuer regulierement pour garantir un fonctionnement convenable de suaive appareil.

S'assurer que l'appareil de chauffage est sec avant de réenclencher le disjoncteur.

RECYCLAGE (élimination du produit à la fin de sa vie)

Base sur la DirectiveEuropéenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques (DEEE), les valeurs appareils, ils ne peuvent pas être jetés à déchets Municipaux non triés normale; doivent être collectés séparément a fin d'optimiser la récapération et le recyclage des composants et des matérieliaux qui les composent et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la poubelle barrée d'une croix est apposé sur tous les produits électriques et électroniques, de rappeler le consommateur, l'obligation de les séparer pour la collecte.

Les consommateurs devront contacter les autorités locales ou votre revendeur pour obtenir des informations concernant l'enlèvement de leur viel apparéil.

Dans le cas de la mise au rebut du radiateur, contenant de l'huile; Si les dispositions concernant l'élimination des huiles suivie.

Fabrique par

HERMANOS JULIAN M., S.L.

Bureau Central: Gutenberg,91-93

Usine: Gutenberg,91-93

Poligono Industrial "Los Villares"

ES-37184 Villares de la Reina . Salamanca . Spain

[phone] - [phone]

Fax:[phone]

Web: www.hjm.es

VAT: ESB-37295664
