MODE D'EMPLOI ABATTANT LAVANT JAPONAIS Leroy Merlin

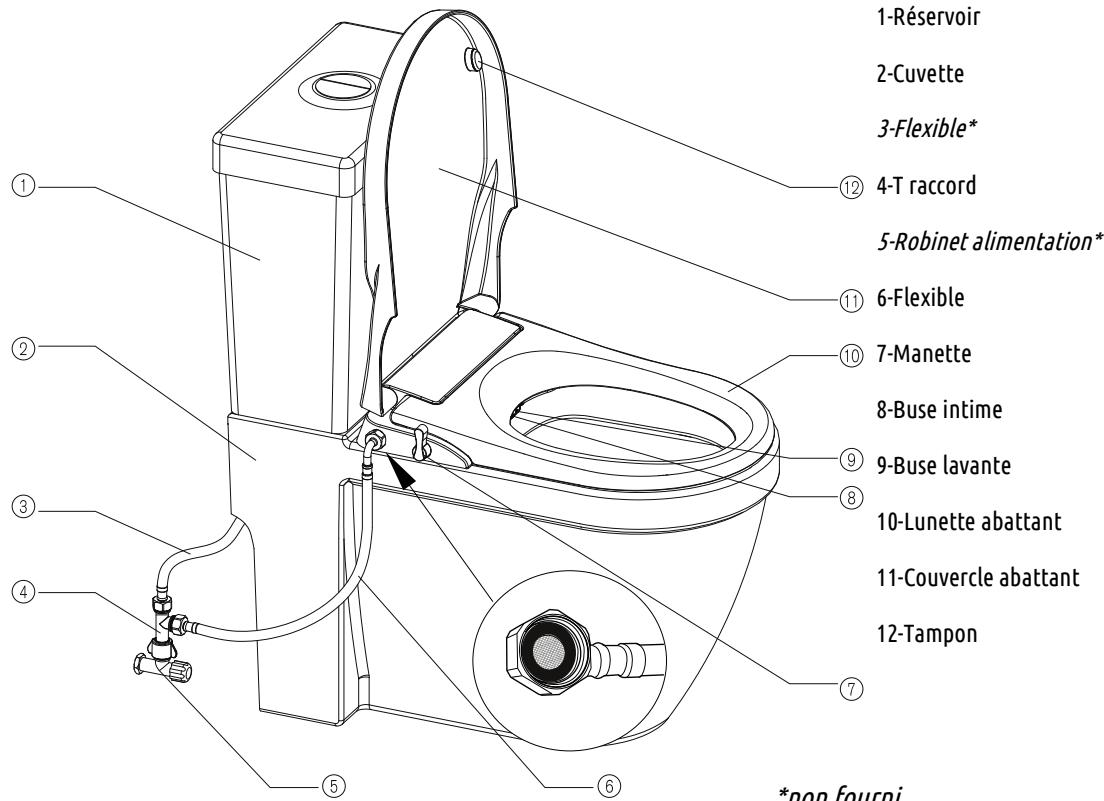

DESSIN TECHNIQUE SPECIFICATIONS 1-Réservoir Classification Description 2-Cuvette Débit jet lavant 0.35 - 1.8 L/min 3-Flexible* Débit jet intime 0.35 - 1.8 L/min 1 2 4T raccord Type d'alimentation en eau Eau de ville (potable) Robinet alimentation* Pression en eau Pression statique : 0,7 - 6 bars à 6-Flexible z o 7-Manette 8-Buse intime NU © 9-Buse lavante Merci de ne pas démonter ni réparer ou modifier ce produit, 10-Lunette abattant Ce produit doit être raccordé sur Le réseau d'eau de ville (potable) et en aucun sur un 3 11-Couvercle abattant Circuit d'eau de pluie ou tout autre eau recyclée, 12-Tampon *non fourni COMPOSANTS Abattant a prévoir dans Le cas d'un accès difficile (we caréné). æ **Écrou fixation x2 ï [ui] PL SUPPOVISXE À perce versonpourtes acsciques

ïi vis x ÿ f ##Cheville x2 Arrivée placée à droite du réservoir. robinet d'arrêt en amont. *ce flexible peut nécessiter une rallonge dans Le cas d'une û ce dispositif nécessite un sse Î 2

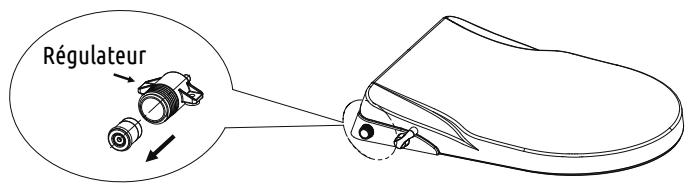

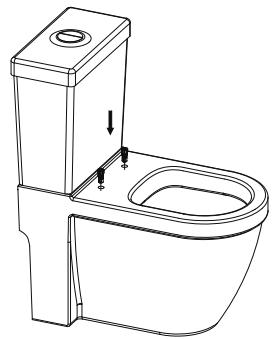

Anoter 1-Les écrous en plastique ne sont pas montrés dans la procédure ci-dessous. Les écrous en plastique sont utilisés pour l'installation par Le bas à la place des écrous à l'étape 2. 2-La limite de pression d'eau d'alimentation est comprise entre 0,07 et 0,6 MPa. Si la pression d'alimentation en eau est inférieure à 0,7 bars, veuillez retirer Le régulateur en vous référant aux figures ci-dessous. Régulateur 5 Retirer le gabarit

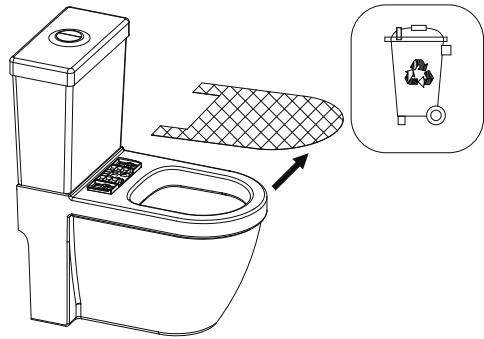

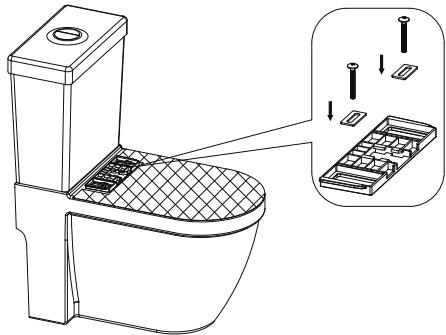

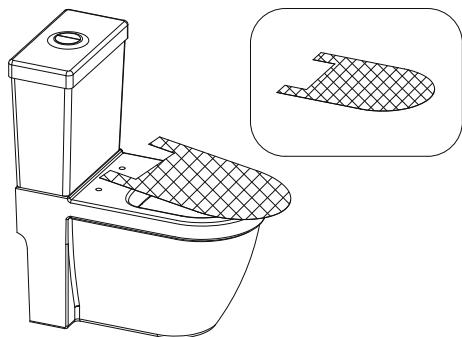

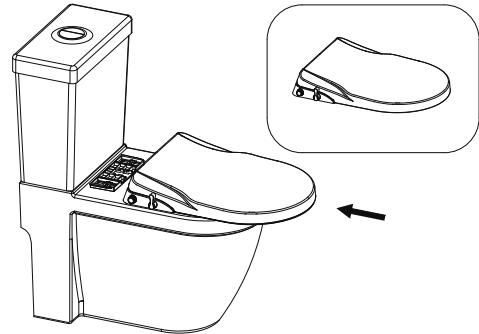

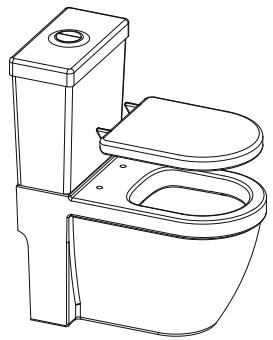

RSR ROIS 6 Positionner labattant Glisser l'abattant dans La plaque jusqu'au clipsage Mettre une cheville dans chacun des trous de la cuvette Desserrer les pièces de fixation de l'ancien abattant, Démonter l'abattant et nettoyer la surface de la cuvette. 3 Positionnement du gabarit 4 Positionnement de la plaque de fixation Placer le gabarit sur la cuvette, la partie avant sur le devant de la cuvette. Placer la plaque de fixation contre Le rebord du gabarit, mettre Les supports de fixation puis Les vis et Fixer. 7-1, Fermer Le robinet d'arrêt avant de déconnecter. Déconnecter l'alimentation 7-2) Installer Le T raccord Brancher le flexible de l'abattant vers Le T raccord, La partie coudée du flexible coté abattant. A Purger le circuit d'eau avant de se raccorder au T.

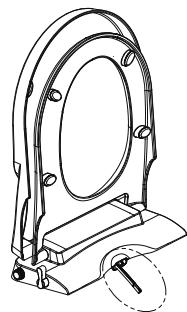

MAINTENANCE 1 Entretien nettoyage Utiliser une éponge et un € détergent doux pour nettoyer l'abattant. Ne pas utiliser Les produits listés ci-dessous : diluant peinture, essence, papier ou k crème abrasive, polish, * insecticide, etc. 2 Démontage de l'abattant Garder Le couvercle fermé, appuyer sur le bouton® puis tirer l'abattant sur l'avant. DÉPANNAGE Problème Cause Solution Jet de buse trop faible Vérifier l'ouverture de la manette Ouvrir la manette en position maximale La pression de l'eau est faible que 0,7 bars Se référer à l'étape 6 de cette notice concernant le régulateur. 3: Nettoyage de la buse Tirer doucement sur la buse et utiliser une petite éponge ou une brosse à dent avec du détergent doux (pour cuisine) 4 Remplacement de la buse 1-Tirer doucement sur la buse et tenir Le tube. Enlever la buse comme indiqué sur La flèche figure A. 2-Tenir le tube et insérer La nouvelle buse comme indiqué sur la Flèche figure B L'eau ne sort pas Le robinet d'arrêt est coupé Ouvrir Le robinet d'arrêt Le filtre du flexible est bouché Nettoyer Le filtre du flexible La buse est bouchée Démonter la buse et nettoyez-la La pression d'arrivé d'eau est trop faible Augmenter la pression d'arrivée d'eau Fuite d'eau sous la base de l'abattant La pression d'arrivée d'eau est trop forte La pression d'arrivée d'eau maximale que le produit supporte est de 6 bars. Prévoir l'installation d'un réducteur de pression sur le circuit Si le problème persiste malgré les recommandation de cette notice, merci de contacter Le revendeur. 5 Remplacement manette 1-Tirer sur la manette comme indiqué sur la flèche figure A. 2-Insérer la nouvelle manette comme indiqué sur la flèche figure B 6 Remplacement régulateur Raccord 1-Tourner la manette en vertical « position lavante », sortir le régulateur du raccord 2-Insérer le nouveau régulateur dans le raccord. Tourner la manette en position fermée A noter : le régulateur doit être bien positionné pour que l'eau circule correctement À AToute intervention de maintenance nécessite la fermeture du robinet d'arrêt . B-Couper le robinet d'arrêt dans le cas d’une absence prolonger de votre habitation.
