INVERTER 50 - Pompe à chaleur pour piscine BWT - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Inverter BWT 50
Caractéristiques techniques principales	Technologie d'inversion de fréquence, efficacité énergétique élevée
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	600 x 400 x 200 mm
Poids	15 kg
Compatibilités	Compatible avec les systèmes de chauffage et de climatisation standards
Type de batterie	Non applicable
Tension	Sortie 230 V
Puissance	5 kW
Fonctions principales	Régulation automatique de la température, protection contre les surcharges
Entretien et nettoyage	Vérification régulière des connexions électriques, nettoyage des filtres tous les 6 mois
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant, réparabilité facile
Sécurité	Protection contre les courts-circuits, dispositifs de sécurité intégrés
Informations générales utiles	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - INVERTER 50 BWT

Que faire si le BWT INVERTER 50 ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'est pas déclenché.

Comment réinitialiser le BWT INVERTER 50 ?

Pour réinitialiser l'appareil, débranchez-le pendant 10 secondes, puis rebranchez-le. Cela devrait réinitialiser les paramètres.

L'appareil émet un bruit inhabituel, que faire ?

Vérifiez si l'appareil est placé sur une surface stable. Si le bruit persiste, il pourrait y avoir un problème interne. Contactez le service client.

Comment savoir si le BWT INVERTER 50 fonctionne correctement ?

L'indicateur LED doit être allumé en vert. Si l'indicateur est rouge ou clignote, cela indique un problème.

Pourquoi la batterie du BWT INVERTER 50 ne se charge-t-elle pas ?

Vérifiez le câble de chargement et la prise. Si tout semble en ordre, il se peut que la batterie soit défectueuse et nécessite un remplacement.

Quelle est la durée de vie de la batterie du BWT INVERTER 50 ?

La durée de vie de la batterie dépend de l'utilisation, mais en moyenne, elle peut durer entre 2 à 5 ans.

Puis-je utiliser le BWT INVERTER 50 pendant la nuit ?

Oui, le BWT INVERTER 50 est conçu pour être utilisé en continu, y compris pendant la nuit. Assurez-vous simplement qu'il est correctement ventilé.

Comment effectuer l'entretien du BWT INVERTER 50 ?

Nettoyez régulièrement le filtre et vérifiez l'état des connexions électriques. Consultez le manuel pour des instructions détaillées sur l'entretien.

Où trouver des pièces de rechange pour le BWT INVERTER 50 ?

Les pièces de rechange peuvent être commandées directement auprès du fabricant ou chez les revendeurs agréés.

Que faire si l'écran d'affichage du BWT INVERTER 50 est noir ?

Cela peut indiquer un problème avec l'alimentation. Vérifiez les connexions et essayez de redémarrer l'appareil.

MODE D'EMPLOI INVERTER 50 BWT

Présentation générale du produit et原則 de fonctionnement

Consignes de sécurité

\section*{Caracteristiques générales}

Données techniques

Instructions d'installation

Entretien

Guide de dépannage

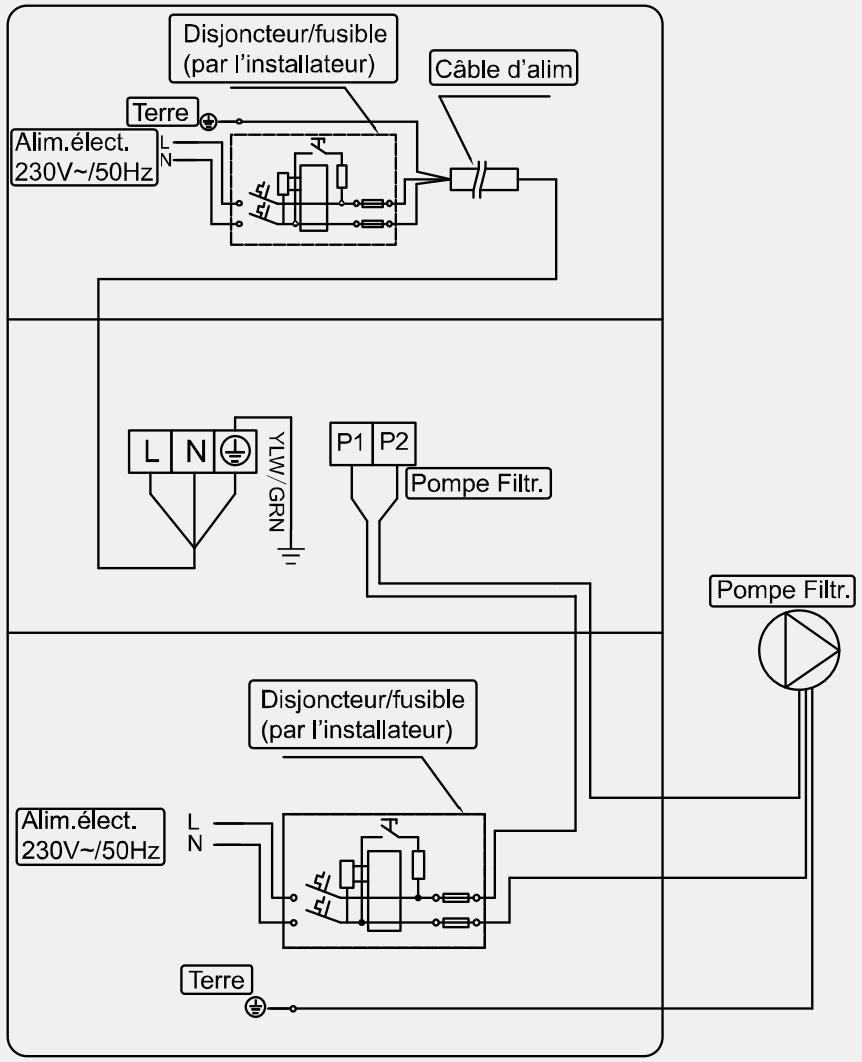

XI. Annexe 1: Schéma de câblage pour le contrôle externe (Optionel)21

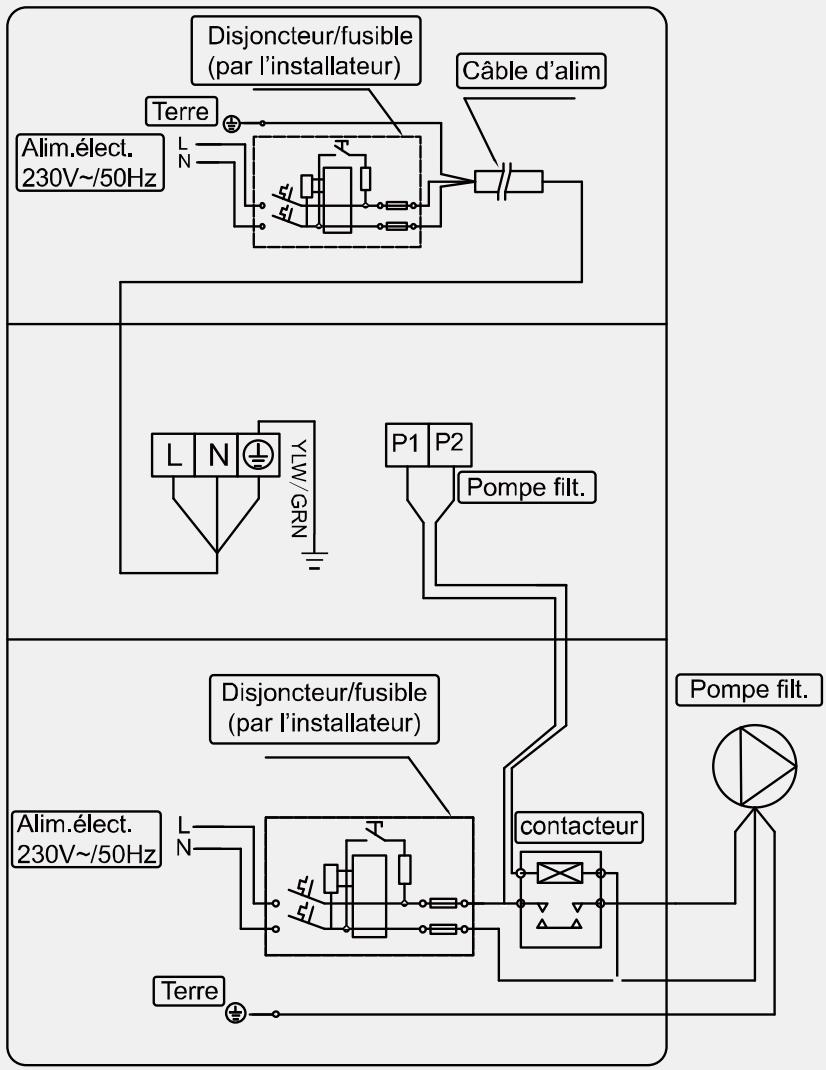

XII. Annexe 2: Schéma de câblage pour le contrôle externe (Optionel)22

P32 Attention

Veuillez dire les conseils suivants avant l'installation, l'utilisation et la maintenance. Afin de vous permettre d'obtenir un maximum de satisfaction dans l'utilisation de ce produit, nous vous recommendons vivement de dire attentivement ce guide d'installation et d'utilisation au préalable et de respecter strictement les indications fournies dans ce guide afin de garantir la sécurité des utilisateurs et d'éviter au maximum tout risque d'endommager l'appareil.

Présentation générale du produit et原則 de fonctionnement

Les pompes à chaleur air/eau Fairland BPNCR sont spécifiquement destinées au chauffage de l'eau d'une piscine, et leurs performances ne sont garanties que pour cette application. Elles peuvent fonctionner selon trois modes au besoin de l'utilisateur :

• en mode chauffage uniquement,
• en mode refroidissement uniquement,
• en mode « auto », où elles passeront automatiquement d'un mode à l'autre selon le besoin.

Une pompé à chaleur Air/Eau est un moyen efficace et peu onéreux pour chauffer l'eau d'une piscine.

L'appareil exploite les propriétés thermodynamiques des fluides frigorigènes selon le cycle bien connu de compression – détente : grâce à ses propriétés particulières, leFluide frigorigène préleve les calories dans le réservoir gratuite et inépuisable que constitue l'air extérieur ambiant, puis, après compression et échauffement,

les restitue à l'eau de piscine qui est ainsi chauffée.

Parce qu'elle transfère la chaleur disponible dans l'air extérieur à l'eau de la piscine,只不过 que de creer cette chaleur comme le fait une chaudière ou un réchauffeur électrique, la pompe à chaleur permet de chauffer une piscine en economisant jusqu'à 80% du coût géné par les autres moyens de chauffage.

Néanmoins, afin de réduire encore plus le coût d'exploitation du chauffage de la piscine, il est recommendé d'utiliser une couverture isothermique la nuit ou, d'une façon générale, quand la piscine n'est pas utilisée. Cette couverture limitera au maximum l'évaporation au niveau de la surface du plan d'eau, principale source de déperdition calorifique.

Malgré cela, il pourra parfois être nécessaire, aux périodes les plus froides de l'année, de faire fonctionner la pompe à chaleur jusqu'à 24 heures par jour. Ceci ne peut enaucun cas etre considere comme une source d'inquiétude car une pompe à chaleur est spécifquement conque pour etre capable de fonctionner 24h / 24h .Meme dans ce cas,ce sera always le plus economique de tous les autres moyens de chauffage traditionnels.

Les pompes à chaleur « Inverter », contrairement aux pompes à chaleur « tout ou rien », ont la capacité de pouvoir moduler leur régime de fonctionnement, et ainsi de l'adapter à l'importance du besoin de chauffe de la piscine. Cette fonctionnalité supplémentaire leur confère un caractère encore plus économique que les autres machines, et leur permet également d'être plus silencieuses en phase de maintainen de la température, ainsi que d'augmenter la longévité de leurs organes vitaux, dont le compresseur notamment.

Consignes de sécurité

1. Le circuit frigorifique de cet apparéil contient du R32, qui est inflammable. Toute intervention sur ce circuit doit être effectué par un technicien possédant l'équipement et l'habilitation nécessaires
2. Si l'appareil est stocké en

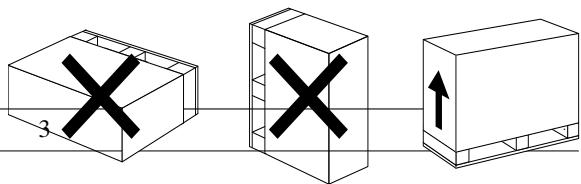

attente de son installation, le positionner verticalément dans un endroit correctement ventilé. Ce produit doit être tenu à l'écart de toute source de feu.

1. Si l'appareil a eté stocké ou transporte en position horizontally, le stocker verticalément 24 h avant de lemettre en service.
2. La manipulation, l'installation, le raccordement doivent être effectuels par des professionnels conformément aux instructions.
3. Ne pas soulever ni déplacer la pompe à chaleur par ses raccords hydrauliques afin d'éviter tout endommagement de l'échangeur en titane.

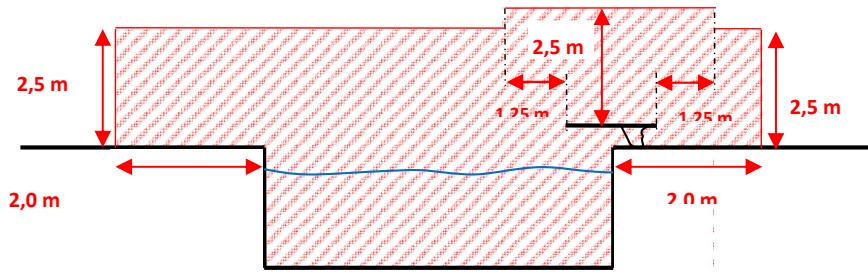

4. La distance de positionnement de l'appareil par rapport au plan d'eau de la piscine, ainsi que ses raccordements électriques doivent être réalisés par une personne compétente, selon les règles de l'art et dans le respect de la réglementation en vigueur sur le lieu d'installation.

En France, et du fait que l'appareil bénéficia d'un indice de protection IP X4, la norme NF C15-100 impose de positionner l'appareil en dehors du volume hachuré sur les schémas ci-dessous :

L'appareil peut être positionné à une distance comprise entre 2 m et 3,5 m du bassin si sa ligne d'alimentation est protégé par un dispositif différentiel résiduel de 30mA.

1. Un moyen de désalimenter tous les pôles actifs (phase(s) et neutre) doit être prévu sur l'alimentation électrique, en amont de l'appareil, pour pouvoirmettre systématiquement le produit hors tension avant toute intervention technique.

2. Lors de l'installation, effectuer d'abord le raccordement hydraulique avant la connexion électrique, et en cas de désinstallation, procédé à l'inverse.

3. Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillée(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectuels par des enfants sans surveillance.
4. Si le cable d'alimentation est endommagé, il doit, sans déliai, être remplaced par le fabricant, son service après-vente ou des personnes de qualification similaire.

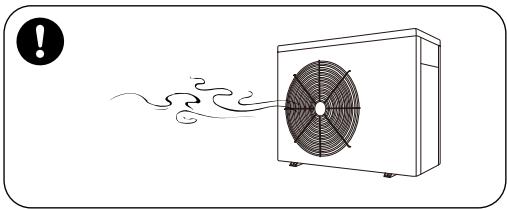

5. Ne jamais introuuire les doigs ou d'objet par les fentes de la grille de protection de l'hélice au risque de se blesser ou d'endommager cette dernière.
6. Ne jamais faire fonctionner la machine en l'absence de la grille de protection de l'hélice.
7. Lorsque le compresseur est en marche, certains éléments du circuit de fluide frigorigène peuvent atteindre des températures très élevées, d'autres des températures très basses. Aussi l'accès aux parties situées derrière les panneaux de la machine n'est réservé qu'aux professionnels qualifiés.
8. Toutjours désalimenter electriquement l'appareil en amont, lorsqu'il est question d'intervenir derrières les panneaux ou sur les raccordements hydrauliques.
9. Désalimenter electriquement l'appareil en cas d'orage, vous évitezez ainsi de risquer d'endommager l'appareil avec la foudre.
10. L'installation doit être stoppe et réparée immédiatement en cas de fuite de gaz.

15. Maintenance

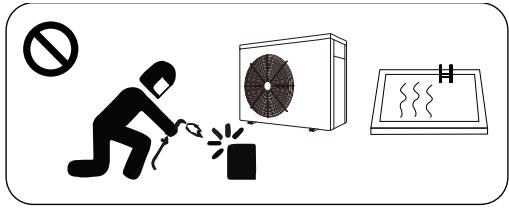

Videz complètement le gaz avant toute intervention de soudage sur le circuit gaz. Cette opération, ainsi que toute autre opération de maintenance ou de réparation du circuit gaz de la machine ne peut être effectue que par un professionnel disposant d'une Attestation de capacité à la manipulation des fluides frigorifiques en cours de validité et délivrée par un organismé agréé

par I'Etat.

Toute intervention sur les parties électriques nécessite le recours à une professionnel qualifié.

I. Caracteristiques generales

1- Echangeur de chaleur en titane haute performance.
2- Gestion fine et précise de la température de l'eau, et affichage de sa valeur
3- Protection haute et basse pressions.
4- Protection automatique de température très basse.
5- Dégivrage thermodynamique par inversion de cycle automatique
6- Compresseur de marque internationale.
7- Installation et utilisation simple.

II. Données techniques

Modèle	MP-IHP 50	MP-IHP 62	MP-IHP 80	MP-IHP 96	MP-IHP 125	MP-IHP 165
Volume de la piscine (m3)	10~24	14~28	20~35	20~40	30~55	35~70
Plage de T°C ambiente de	0~43
fonctionnement
Conditions de performance: Air 26°C, eau 26°C, Humidité 80%
Puisance calorifique (kW)	5.0	6.2	8.0	9.6	12.5	16.5
Conditions de performance: Air 15°C, eau 26°C, Humidité 70%
Puisance calorifique (kW)	4.0	4.8	6.0	7.3	9.0	12.0
Conditions de performance: Air 35°C, eau 28°C, Humidité 70%
Puisance de refroidis. (kW) au régime max	2.0	2.2	3.3	3.8	4.9	6.3
Puisance absorbée nominale (kW)	0.43~0.87	0.29~1.09	0.34~1.4	0.35~1.7	0.36~2.1	0.57~2.7
Courant d'entrée nominal (A)	1.87~3.78	1.26~4.74	1.48~6.0	1.52~7.39	1.57~8.7	2.48~11.7
Alimentation électrique	230V/1 Ph/50Hz
Débit d'eau mini (m³/h)	2~4	2~4	2~4	3~4	4~6	6~8
Connection hydraulique (mm)	50
Dimensions LxlxH (mm)	744×359×648	744×359×648	864×359×648	864×359×648	864×359×648	954×359×648
Poids net (kg)	42	42	46	47	49	60

Remarque :

1. Ce produit est prévu pour des températures d'air entre 0^ +43^ , l'efficacité ne sera pas garantie en dehors de cette plage. Merci de prendre en considération le fait que les performances et les paramètres de votre pompé à chaleur pour piscine seront varier en fonction des différentes conditions d'utilisation.
2. Ces données techniques peuvent faire l'objet de corrections régulières au fil des évolutions produit et améliorations techniques et ce sans préavis. Pour plus d'informations, merci de vous reférer au nom du modele inscrit sur la plaque.

Dimensions

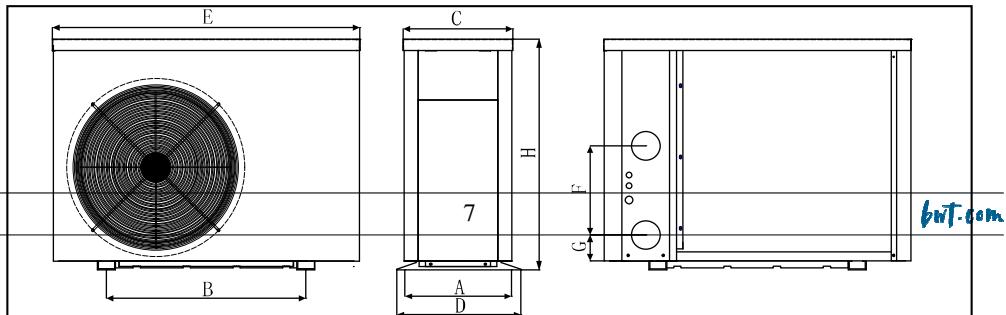

	UNIT=MM	A	B	C	D	E	F	G	H
MODEL	MP-IHP 50	334	490	318	359	744	310	74	648
	MP-IHP 62	334	490	318	359	744	310	74	648
	MP-IHP 80	334	560	318	359	864	250	74	648
	MP-IHP 96	334	560	318	359	864	250	74	648
	MP-IHP 125	334	560	318	359	864	320	74	648
	MP-IHP 165	334	560	318	359	954	350	74	648

• Ces données peuvent être aménées à évoluer sans préavis.

Remarque :

Le produit peut être amné à évoluer de façon régulière et ce sans prévis.

Instructions d'installation

Choix de l'emplacement de la pompe à chaleur

Les points suivants doivent être pris en compte :

L'appareil doit être installé à l'extérieur
Evacuation des condensats :

Lorsque la pompe à chaleur fonctionne, l'humidité de l'air condense sur les tubes et ailettes de l'évaporateur et l'eau ainsi généree tombe par gravité dans le plancher de la machine.

Dans le trou du plancher, clipser par dessous l'embout d'évacuation des condensats (fourni) et y raccorder un tuyau d'évacuation, de sorte que les condensats soient

acheminés vers une évacuation. Ne pas mélanger ces condensats avec l'eau de la piscine.

- Distance au plan d'eau :

Elle doit être en accord avec les dispositions réglementaires applicables sur le lieu d'installation, et prendre en compte l'indice IP des machines (IP X4).

En France, les dispositions de la norme NF C 15-100 s'appliquent, et notamment celles de sa partie 7-702 relative aux installations électriques autour des piscines :

La distance entre l'appareil et tout point du bassin doit être supérieure à 3,5 mètres, la source d'alimentation électrique devant également être située à plus de 3,5 mètres du bassin ;
- A défaut, cette distance peut être ramenée à 2 mètres, si la ligne d'alimentation de l'appareil est spécifiquement protégée par un dispositif différentiel résiduel (DDR) de courant assigné inférieur ou égal à 30 mA.

A l'inverse, on veillera à ce que cette distance ne soit pas excessive au point d'entraver l'obtention du début minimal d'eau nécessaire au bon fonctionnement de la machine, du fait de tuyauteries trop longues.

- Proximate d'obstacles :

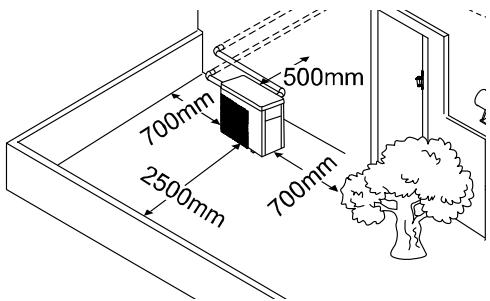

Les différences faces de l'appareil ne doivent pas etre a une distance d'un obstacle (mur, paroi, haie...) inférieure a celles preconisées ci-contre :

L'appareil ne doit pas'être positionné dans un reincin où la circulation et le renouvellement de l'air pourraient s'avérer difficiles.

Prendre en compte le fait qu'une vigétation caduque trop proche (feuilles, fleurs, pollens...) pourrait etre aspirée par les ventilateurs, et colmater régulierement les grilles.

Proximity du voisinage :

Indépendamment du niveau acoustique intrinsèque à la pompe à chaleur (mesuré en laboratoire selon des méthodes et sur des installations normalisées), il est de la responsabilité de l'installateur de s'assurer que la configuration des lieux d'installation ne sera pas phoniquement préjudicable au voisinage, et de prévoir les dispositions qui s'imposent. Les exigences applicables en France sont celle du décret 2006-1099 du 31 août 2006, relatif à la lutte contre les bruits de voisinage.

Humidité au sol :

L'appareil ne doit pas etre installe dans un endroit ou les eaux de precinctations ont tendance a s'accumuler et a constituer des flaques autour de l'appareil.

Les condensats généres par la pompe à chaleur en cours de fonctionnement devront être evacués (utiliser l'embout fourni, et lui raccorder un tuyau d'évacuation), et ne pas s'accumuler autour de l'appareil.

Installation en hauteur :

Si un support mural est utilisé, sa solidité intrinsèque et celle de son ancrage dans la paroi doivent être dimensionnées, avec une marge de sécurité, en adéquation avec le poids de l'appareil (en eau). Prendre également en compte l'exposition aux vents dominants. Les supports devront être traités contre la corrosion. Les tuyaux hydrauliques devront être supportés par des ancrages dans la paroi verticale.

S'assurer également que la pompe de filtration pourrait vaincre la différence de hauteur la séparant de la pompe à chaleur. Prendre les mesures en conséquences en cas de nécessité (augmentation de la puissance de la pompe, pompe additionnelle...).

Support

La pompe à chaleur doit être fixée au niveau de ses pieds (écrous inox M 10) à un support solide, stable et horizontal (une position penchée pourrait perturber l'écoulement des condensats).

Afin d'éviter toute nuisance sonore, la fixation de l'appareil et des tuyauteries

auxquelles il est raccordé doit être telle que les vibrations soient évitées en phase de fonctionnement.

V.3) Manutention

Ne jamais soulever la machine pas ses raccords hydrauliques.

Ne pas stocker la machine en position couchee.

A défaut, en cas de force majeure, remetre la machine

en position verticale après stockage et la baisser ainsi, à l'arrêt, pendant au minimum 48 heures.

1. Connexions hydrauliques

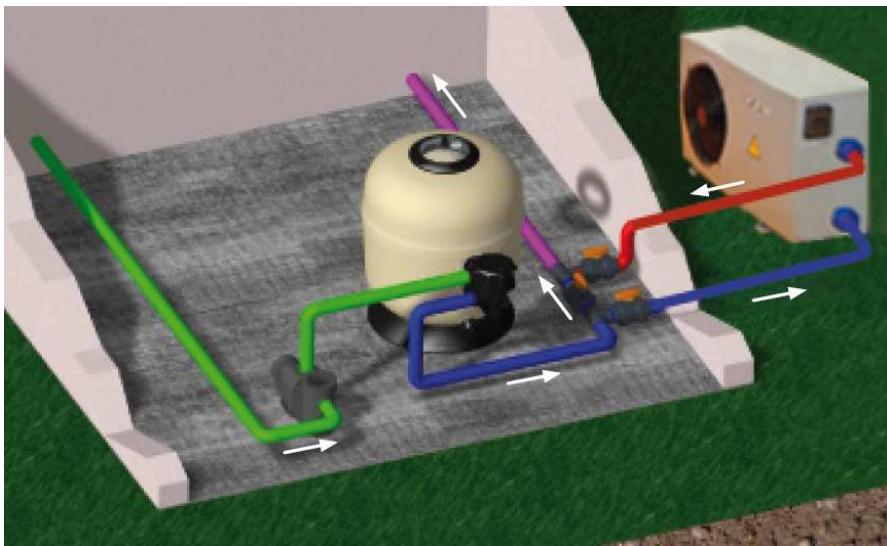

La pompe à chaleur doit être raccordée à un « by-pass » du circuit de filtration, après le filtré à sable, et avant toute injection de produit chimique de traitement d'eau (le condenseur en titane est insensible aux produits de traitement dilués, mais n'est pas garantietx expositions en concentration elevée).

Ce circuit devra compter trois vannes, une sur chaque tuyauterie aller et retour du bypass (vannes de sectionnement), et une entre les deux piquages (vanne de réglage du débit à travers la P.A.C.).

Les raccords d'entrée et de sortie d'eau ne doivent pas supporter le poids des tuyaux du by-pass. Ces derniers doivent reposer sur des fixations murales ou sur le sol avant d'arriver au niveau de la P.A.C. La pompe à chaleur doit être connecté avec des tuyaux rigides

Afin de garantir l'efficacité du chauffage, la longueur du tuyau d'eau doit être ≤10m

entre la piscine et la pompe à chaleur.

Afin de limiter les déperditions thermiques au niveau des tuyauteries, les enterrer sous terre (50 à 80 cm selon les régions), ou à défaut les calorifuger. Dans tous les cas, réduire au minimum les portions de tuyauterie restant à l'air libre sans isolation.

2. Connection électrique

Ce point doit être réalisé par un professionnel qualifié, après le raccordement hydraulique. A l'inverse, lors d'une dépose de la machine, la déconnexion électrique est à réaliser avant la déconnexion hydraulique.

La machine doit être raccordée à un circuit de terre de caractéristiques conformes à la réglementation applicable sur le lieu d'utilisation (câble non fourni).

La connexion électrique doit être permanente, ne pas monter de prise de courant au bout du cable.

Le cable d'alimentation électrique n'est pas fourni avec la machine. Utiliser du cable de section de brin conforme aux specifications ci-dessous, relié en avant aux organes de protection de caractéristiques spécifiées dans ce même tableau.

Veiller à protéger le cable d'alimentation contre tout endommagement possible (passage de vehicules, de tondeuses, morsures d'animaux...). Si le cable chimine au sol et traverse des zones de passage, il est conseilé de l'introduire dans une gaine enterrée afin d'éviter les accidents.

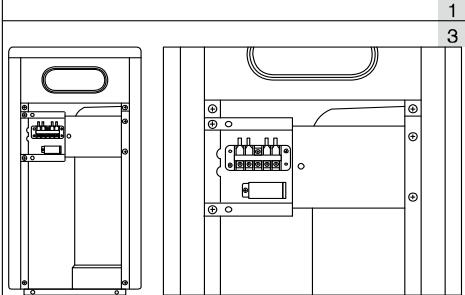

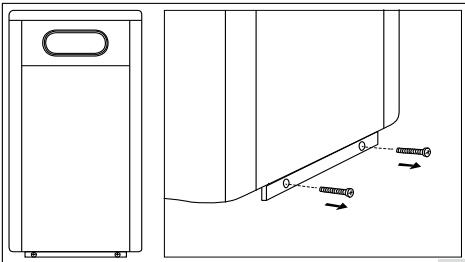

① utilisen un tournevis cruciforme pour enlever les 2 vis au bas du panneau lateral droit. Enlever la partie inférieure du panneau.
② Dévissez les 3 vis sur le couvercle de la boîte électrique.

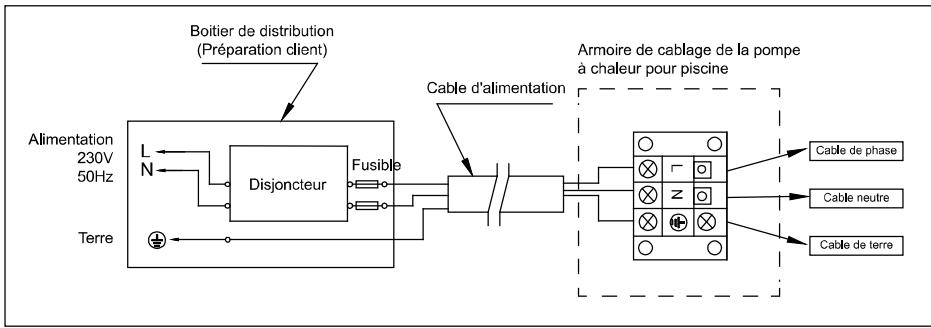

③Connector les bornes selon le schema électriche.

Remarque: ouvrir le panneau arrête pour la connexion du cable.

Le fonctionnement est le même que ci-dessus.

A. Pour Alimentation de puissance: 230V 50Hz

Remarque:

Raccordement filaire, pas de prise de courant.

Options pour dispositifs de protection et les specifications du cable

MODEL	MP-IHP 50	MP-IHP 62	MP-IHP 80	MP-IHP 96	MP-IHP 125	MP-IHP 165
Courant assigné du disjoncteur magnétio-thermique bipolaire (A)	8.0	8.0	9.5	11.5	15.0	20.5
Dispositif Différentiel Résiduel	Courant assigné 30 mA max
Fusible A	8.0	8.0	9.5	11.5	15.0	20.5
Câble d'alimentation (mm2)	3×1.5	3×1.5	3×1.5	3×2.5	3×2.5	3×4
Câble du panneau de contrôle déporté (mm2)	3×0.5

※Les données fournies ci-dessus peuvent etre amenées à évoluer.

Remarque:

Les données ci-dessus correspondant à un cordon d'alimentation ≤ 10m . Si le cordon est > à 10m , la section de cable doit être augmentée. Ce cable peut avoir une longueur maximal de 50m .

Instructions d'utilisation

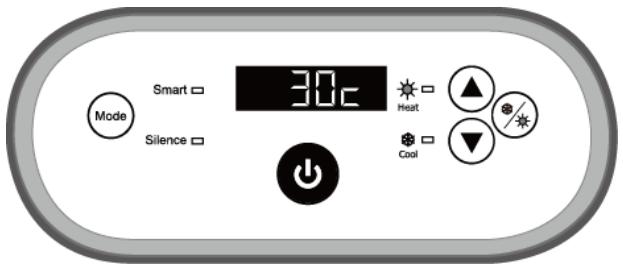

Panneau de contrôle

SYMBOL	DESIGNATION	OPERATION
◎	Marché/arrêt	Appuyer pourmettre en route et pour éteindre la P.A.C.
	Mode	Appuyer pour sélectionner le mode

		(Smart ou Silence): Mode SMART: le régime de fonctionnement varie entre 20% et 100% de la capacité totale Mode silence: le régime de fonctionnement varie entre 20% et 80% de la capacité totale
Chauffage/Refroidissement/Auto		Appuyer pour sélectionner le mode chauffage uniquement, le mode refroidissement uniquement, ou le mode automatique (alternance entre chauffage et refroidissement selon besoin)
Augmentation / Diminution		Appuyer pour régler la valeur de la consigne de température d'eau

Note:

Vous pouvez regler la tempereature de I'eau souhaitee de 18^ a 40^
Par défaut, l'afficheur digital indique la température de l'eau de la piscine ;ès que l'on appuie sur l'une des deux flèches, l'afficheur indique la valeur de la consigne de température pour quelques secondes. Il est alors possible de la modifier.
Environ 3 minutes après avoir mis en route la pompe à chaleur, le ventilateur se met à fonctionner. Puis, 30 secondes à une minute plus tard, le compresseur démarre à son tour.
Lorsque la P.A.C est en train de chauffer l'eau, le voyant est allumé.
Lorsque la P.A.C est en train de refroidir I'eau, le voyant est allumé.

2.1 Les sélections de modes

A la mise en route de la P.A.C, le mode Smart est activé et levoyant Smart est allumé.
Appuyez sur (Mode) pour passer en mode silence, le voyant Silence s'allume.

2.2 Dégivrageforcé

Lorsque la pompe à chaleur chauffe et que le compresseur a fonctionné en continu

pendant au moins 10 minutes, appuyez simultanément sur les boutons "Mode" et

"pendant 5 secondes pour lancer un dégivrageforcé. (Remarque: l'intervalle entre 2 dégivragesforcés doit être de plus de 30minutes.)

Levoyant dechauffage scintille lorsquela pompe à chaleur est en dégivrageforcé ou automatique.
Le processus en cours d'exécution et la fin du dégivrage force sont les mêmes que pour le dégivrage automatique.

1. Vérification avant utilisation

A. Vérifiez l'installation de l'appareil ainsi que le raccordement hydraulique de la machine en vous reférant au schéma hydraulique.
B. Verifiez le raccordement électrique de la machine en vous reférant au schéma électrique, et notamment la mise à la terre.
C. Verifiez que rien n'obstrue les entrées et sorties d'air.
D. ÀpRES que l'appareil ait démarre, vérifie qu'il n'y ait pas de bruits anormaux provenant de la machine.

III. Entretien

Caution: danger d'électrocution

Veillez àmettre hors tension l'appareil avant toute inspection ou réparation.

Vérifier régulièrement que des débris volants (feuilles, fleurs, pollens, poussière...) ne s'accumulent pas entre les ailettes de l'évaporateur, et procéder à un décrassage des ailettes à la Brosse douce. Ne pas utiliser de solvants.

Vérifier que le tuyau d'évacuation des condensats ne se bouche pas (de l'eau coulera autour de la machine).

Les capots de la machine peuvent etre nettoyés avec de I'eau savonneuse ou avec des détergents classiques. Ne pas utiliser de solvants.

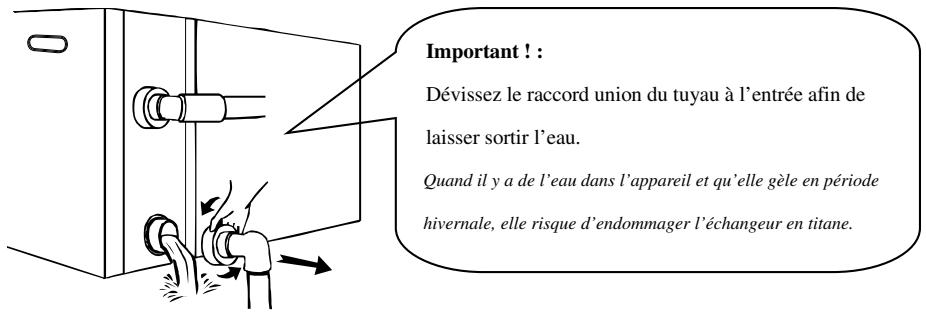

En cas d'arrêt prolongé de la filtration de la piscine,mettre la machine sur arrêt,et la vidanger en dévissant les deux raccords hydrauliques.

En cas de bruit ou d'odeur anormaux, arrêté la machine et contacter votre installerateur / dépanneur.

A. Si vous n'utilise pas l'appareil pendant une longue période, pensez à la débrancher et à vidanger complètement l'eau de la machine en ouvrant le robinet du tuyau entrant.
B. Pendant la période hivernale :

Si la filtration est totally arrêtée pour l'hivernage de la piscine, ou si l'eau de la piscine n'est pas chauffée pendant un hivernage « actif » il convient :

• De désalimenter électriquement la machine (disjoncteur magnéto-thermique sur arrêt)
• De fermer les 2 vannes de sectionnement du circuit by-pass hydraulique de la P.A.C.
• De purger totalement la machine de son eau (*la prise en glace de l'eau dans le condenseur titane pourrait l'endommager irrémédiablement. Ceci n'est pas couvert par la garantie) en dévissant les deux raccords hydrauliques, puis de

les obturer avec des bouchons (afin que des « locataires » indésirables n'yélissent pas domicile pour l'hiver)

• De la couvrir si possible avec une bâche pour éviter l'encrassement des parties externes.

Veillez à nettoyer la machine uniquement avec des produits menagers ou de l'eau claire, n'utilise JAMAIS de produit à base d'essence, de diluant ou produit combustible similaire.

VI.2 - Contrôles techniques :

Nous recommendons une visite technique annuelle de contrôle par un technician possédant la qualification, le matériel et l'aptitude à manipuler les gaz frigorifiques. Il convendra notamment de vérifier le serrage des connexions électriques et raccordements hydrauliques. Vérifiez régulièrement les écrous, câbles et connexions.

VI.3 - Pièces de rechange :

Les pièces de rechange spécifiques aux P.A.C. Fairland et essentielles à leur fonctionnement sont disponibles au minimum 5 ans à compter de la date de vente de la machine (durée minimale en cas d'arrêt de commercialisation du modele).

IV. Guide de dépannage

ECHEC	RAISON	SOLUTION
Pompe à chaleur ne fonctionne pas	Aucune puissance	Attendre jusqu'à ce que la puissance est rétabli
	Interrupteur est étéint	Méttre sous tension
	Fusible brûlé	Vérifier et changer le fusible
	Le disjoncteur est étéint	Vérifiez et installez le disjoncteur
Le ventilateur tourne mais avec un chauffage insuffisant	Evaporateur bloque	Eliminer les obstacles
	Sortie d'airbloqué	Eliminer les obstacles
	3 minutes retard de démarrage	Attend patiemment
Affichage normal, mais pas de chauffage	Température de consigne trop bas	Réglez la température de chauffage
	3 minutes commencer retard	Attend patiemment
Si les solutions ci-dessus ne fonctionnent pas, s'il vous plait contactez votre installerateur avec des informations détaillées et le numéro de modèle. N'essayer pas de réparer vous-même.

Remarque:

Si vous constatEZ l'un des cas de figure suivants, arrêtez immédiatement la machine et mettez hors tension à l'interrupteur principal et contactez votre installerateur professionnel :

a) Coupure inopinée
b）Le fusible saute regulierement ou le disjoncteur disjoncte.

Code défaut

NO.	AFFICHAGE	DESCRIPTION DE PAS DE PANNE
1	E3	Protection manque de débit d'eau
2	E5	Anomalie dans la puissance d'alimentation
3	E6	Différence de température entre l'entrée et la sortie trop élevée (protection du débit d'eau insuffisant)
4	Eb	Protection température ambiente trop élevée/faible
5	Ed	Rappel anti-congélation
NO.	AFFICHAGE	DESCRIPTION DE DÉFAILLANCE
1	E1	Protection haute pression de gaz
2	E2	Protection basse pression de gaz
3	E4	Protection trophasée
4	E7	Protection de température de la sortie d'eau
5	E8	Protection température élevé des gaz d'échappement
6	EA	Protection surchauffe de l'évaporateur
7	P0	Panne de communication du contrôleur
8	P1	Panne sonde de température entrée d'eau
9	P2	Panne sonde de température sortie d'eau
10	P3	Panne sonde de température d'échappement de gaz
11	P4	Panne sonde de température de l'échangeur
12	P5	Panne sonde de température retour de gaz
13	P6	Panne sonde de température d'évaporateur
14	P7	Panne sonde de température air Ambient
15	P8	Panne sonde de température radiateur
16	P9	Panne du capteur de courant
17	PA	Panne mémoire redémarrage
18	F1	Panne module compresseur (platine)
19	F2	Panne module PFC
20	F3	Erreur démarrage du compresseur
21	F4	Erreur dans le fonctionnement du compresseur
22	F5	Protection module compresseur surtension
23	F6	Protection module compresseur surchauffe
24	F7	Protection surtension
25	F8	Protection contre la surchauffe du radiateur
26	F9	Panne du moteur du ventilateur
27	Fb	Protection coupure de courant du de la plaque de filtre d'alimentation
28	FA	Protection du module PFC contre les surintensités

V. Annexe 1: Schéma de câblage pour le contrôle externe (Optionel)

Pour pompe filtration: tension 230V, Capacité ≤500W

VI. Annexe 2: Schéma de câblage pour le contrôle externe (Optionel)

Pour pompe filtration: Voltage 230V, Capacité >500W

Connexion parallele avec l'horloge de filtration

A: Minuterie de la pompe à eau

B: Branchement de la pompe à eau sur la pompe à chaleur

Note: L'installateur doit connecter A parallèlement à B ( comme sur le schéma ci-dessus).

Pour démarrer la pompe à eau, la position A ou B est déconnectée. Pour arrêté la pompe à eau, A et B doivent être déconnectés.

Comfort

Inverter

I. Application Erreur! Signet non défini.
II. Caracteristiques 2
III. Technical Parameter Erreur!Signet non defini.
IV. Dimension 7
V. Instructions d'installation 8
VI. Operation instruction. Erreur! Signet non défini.
VII. Test de l'appareil Erreur! Signet non défini.
VIII. Précautions Erreur!Signet non defini.
IX. Entretien 16
X. Dépannage des défauts commun. Erreur! Signet non défini.
XI. Annexe 1: Schéma de câblage pour le contrôle externe (Optionel)................................21
XII. Annexe 2: Schéma de câblage pour le contrôle externe (Optionel)................................22

Warning:
