T136 - Thermostat HONEYWELL HOME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat programmable
Caractéristiques techniques principales	Écran tactile, programmation hebdomadaire, connectivité Wi-Fi
Alimentation électrique	Alimentation par batterie ou secteur
Dimensions approximatives	8,5 x 8,5 x 2,5 cm
Poids	300 g
Compatibilités	Compatible avec la plupart des systèmes de chauffage et de climatisation
Type de batterie	Batterie lithium
Tension	3 V
Puissance	Consommation faible en mode veille
Fonctions principales	Programmation, contrôle à distance via application mobile, détection de présence
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange pour la réparation
Sécurité	Certifié conforme aux normes de sécurité électrique
Informations générales utiles	Installation facile, garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - T136 HONEYWELL HOME

Comment régler la température sur le HONEYWELL HOME T136 ?

Pour régler la température, appuyez sur le bouton de température et utilisez les flèches pour augmenter ou diminuer la température souhaitée.

Pourquoi mon thermostat HONEYWELL HOME T136 ne s'allume-t-il pas ?

Vérifiez que le thermostat est correctement alimenté et que les piles sont installées correctement. Si le problème persiste, consultez le manuel d'utilisation pour d'autres solutions.

Comment changer les piles du thermostat HONEYWELL HOME T136 ?

Ouvrez le compartiment des piles situé à l'arrière du thermostat, retirez les anciennes piles et remplacez-les par des piles neuves en respectant la polarité.

Le thermostat affiche un code d'erreur, que faire ?

Référez-vous au manuel d'utilisation pour identifier le code d'erreur. Beaucoup de codes peuvent être résolus en réinitialisant le thermostat.

Comment programmer des horaires de chauffage sur le HONEYWELL HOME T136 ?

Accédez au menu de programmation en appuyant sur le bouton 'Programmer'. Suivez les instructions à l'écran pour définir vos horaires de chauffage.

Le thermostat ne réagit pas aux changements de température, que faire ?

Assurez-vous que le thermostat est placé à un endroit approprié, loin des sources de chaleur ou de froid. Si le problème persiste, réinitialisez le thermostat.

Comment réinitialiser le HONEYWELL HOME T136 aux paramètres d'usine ?

Pour réinitialiser le thermostat, maintenez enfoncé le bouton 'Réinitialiser' pendant quelques secondes jusqu'à ce que l'écran clignote, puis relâchez-le.

Puis-je utiliser le HONEYWELL HOME T136 sans connexion Wi-Fi ?

Oui, le HONEYWELL HOME T136 peut être utilisé sans connexion Wi-Fi. Cependant, certaines fonctionnalités de contrôle à distance nécessitent une connexion Internet.

Le thermostat ne se connecte pas à mon système de chauffage, que faire ?

Vérifiez les connexions et assurez-vous que le thermostat est compatible avec votre système de chauffage. Consultez le manuel pour les instructions de connexion.

MODE D'EMPLOI T136 HONEYWELL HOME

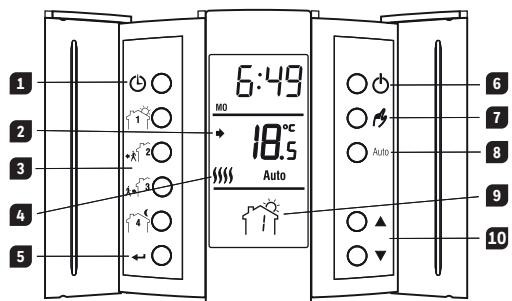

Guide de l'utilisateur

1 Reglages heures/jour
2 La consigne est
affichée lorsquela
flèche apparait
3Réglage des
programmes
4 Chauffage en cours
5 Retour/quitter
6 Alimentation
(marche/arrêt)
7. Mode manual
3.1.1.1.1.1.2.1.2.1.3.1.4.1.5.1.6.1.7.1.8.1.9
6 Mode automatique
9 Programme en
10 Touches de modification

2 Entrée de commande à distance

Le thermostat est muni d'une entrée de contrôle à distance perceptant d'y raccorder soit une commande téléphonique ou tout autre système de contrôle à distance. Lorsque cette entrée reçoit un signal d'un tel système, le thermostat basculera d'un mode d'opération normal vers la consigne Hors-Gel et vice versa.

NOTE: Pour les détails d'opération de la télécommande téléphonique ou système de contrôle à distance reféréz-vous à la rubrique « Modes de fonctionnement »

3 Installation des piles

Lors de la première installation des piles, le thermostat effectue une série de tests qui duré environ 5 secondes.

Le thermostat est muni d'une icone. BATT you individuant que les piles sont à remplaigner. Cette icone sera affichée durant 60 jours; après ce déali, le thermostat placera suaive unite de chauffage hors circuit. Suite au remplacement, vous n'aure qu'a regier l'heure et le jour. Tous les autres paramétres sont gardés dans une memoire permanente.

Interrupteur Marche/Arrêt (On/Off)

Le thermostat est muni d'un interrupteur Marche/Arrêt permettant de le placer en mode « voille » lorsqu'il n'est pas requis (p. ex. en été). Ceci n'affectera en rien le réglage de l'heure ni ne la programmation.

5.4 Déroration temporaire

Il est possible de déroger du mode Automatique et Hors-Gel pour une période de deux (2) heures. ÀpRES quoi, le thermostat returnauer au mode de fonctionnement précédant la dérogation. Régier la température en utilisant les boutons ▲▼. Licoine du mode dérogé clignotera pour indiquer la dérogation.

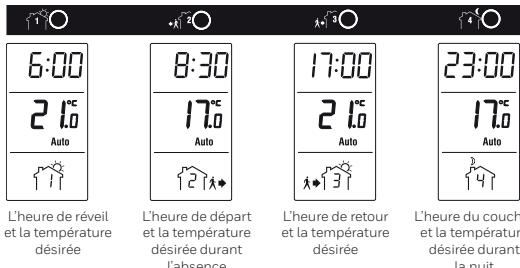

6 Horaire pré-programme

Lethermostatestpré-programme comme suit

Les programmes 1 et 4 se repètent du lundi au dimanche.

Les programmes 2 et 3 se repétent du lundi au vendredi.

8.1 Modification du nombre de programmes par jour (PPd)

Il est possible de modifier le nombre de programmes à exécuter pour chaque jour de la période individuellement.

NOTE: Lorsqu'une journee est définie a 0, le thermostat maintaindra la consigne du dernier programme jusqu'au début du prochain programme

8.2 Modification des cycles de chauffage (CPH)

Plus courts sont les cycles, plus grand sera votre comport. Par contre, votre système sera sollicité plus souvent.

Cycles/heure	Durée	Installation
2	30 min.	Unité commerciale
3	20 min.	Unité commerciale
4	15 min.	Chaudière gaz, fioul ou électriche
5	12 min.	Raccordement direct à la pompe
6	10 min.	Raccordement direct à la pompe

8.3 Modification de la consigne Hors-Gel (HLd)

Pour modifier la consigne du mode Hors-Gel.

8.4 Demarrage anticipé (ES)

Lorsque la fonction de démarrage anticipé est activée, le thermostat calcule le temps optimal pour la mise en marche du système de chauffage.

8.5 Protection de la pompe (PP)

Pour les installations à l'eau chaude, it est recommendé de faire tourner la pompé au moins 15 secondes toutes les 24 heures afin d'éviter le blocage de cette-ci.

L'installation doit être effectuee par un electricien. Coupez l'alimentation du systeme de chaudiage afin d'aviter tout risque de chic electrique.

1.2 Procedure d'installation

1 Desserer la vis de verrouillage afin de séparer le module de contrôle de son socle.
2 Soulver doucement la partie inférieure du module de contrôle afin de le retarder de son socle.
3 Desserrer la vis retenant le couvercle du bornier de raccordement et effectuer les raccordements appropriés.
4 Une fois les raccordements effectuels, réinstallé la couverce du bonnier.
5 Fixer le socle au mur en utilisant les trous reprises sur ce dernier.
6 Remetre le module de contrôle sur son socle et l'immobiliser avec la vis de verrouillage.
7 Remetre l'installation sous tension.

4 Réglages de l'heure et du jour

1 Appuyez sur le segment de l'heure clignote.
2 Appuyez sur pour régler l'heure.
3 Appuyez sur 5; le segment des minutes clignote.
4 Appuyez sur pour regler les minutes.
5 Appuyez sur le jour clignote.
6 Appuyez sur pour regler le jour
(MO = lundi, TU = mardi, WE = mercredi, TH = jeudi, FR = vendredi, SA = samedi et SU = dimanche)
7 Appuyez sur pour sortir du menu.

5 Modes de fonctionnement

5.1 Automatique

Exécuté l'horaire. Appuyer sur Auto pour activer le mode Auto.

5.2 Manuel

Maintient une température constante. Appuyez sur pour activer le mode Manuel et regler la consigne en utilisant les boutons

5.3 Hors-Gel

Permet de maintainir la consigne Hors-Gel (10°C par défaut) durant une absence prolongée.

1 Appuyez sur for pendant 1 seconde pour activer le mode Manuel.

Appuyez de nouveau sur pendant 3 secondes. L'icône sera affichée.

Pour désactiver le mode Hors-Gel, activer le mode Auto ou Manuel.

Manuel

Hors-gel

7 Modification de l'horaire

1 Appuyer sur le bouton du programme à modifier.
2 Regler l'heure avec les boutons
3 Appuyer de nouveau sur le bouton du programme.
4 Regler la tempereature desirede avec les boutons
5 Appuyer sur pour sortir.

Le thermostat offre la fonction de demarrage anticipé. Pour l'activer, voir la rubrique « Programmation avancée »

8 Programmation avancée

Pour acceder à la programmation avancé, maintainez le bouton Auto durant 3 secondes. Vous veez, par la suite, appuyer sur Auto pour acceder au menu désiré.

Menu	Défaut	Options
PPd MO	4	0,2,4
PPd TU	4	0,2,4
PPd WE	4	0,2,4
PPd TH	4	0,2,4
PPd FR	4	0,2,4
PPd SA	2	0,2,4
PPd SU	2	0,2,4
CPH	5	2,3,4,5,6
HLd	10°C	5°C to 28°C
ES	OF (désactivé)	OF (désactivé) /ON (active)
PP	OF (désactivé)	OF (désactivé) /ON (active)

1 Appuyer sur Auto jusqu'à ce que le menu désirable soit affiché.
2 Pour modifier la programmation par défaut, sélectionner une option en utilisant les boutons ▲
3 Appuyez sur pour sortie.

9 Fiche technique

Alimentation: 2 piles alcalines 1,5V de type LR03

Charge résistive maximum: 5 A@ 240 VCA

Dispositif de commande: Électronique

Action automatique:Type 1 B

Température d'entreposage: -20 à 50°C

Température d'opération: 0 à 50^ (95% humidité relative non condensée)

Plage de reglage de température: 5 à 28°C

Intervalle de consigne de température: 0,5^

Résolution de l'affichage de température: 0,1°C

Precision de l'affichage de température: ±0,3°C

Logiciel:Classe A

Degre de protection:IP 20

Environnement:normalement pollué

Conformité environnementale : Directive RoHS-2011/65/EU
