DT135 - Thermostat HONEYWELL HOME - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance programmable
Marque	Honeywell Home
Modèle	DT135
Alimentation	2 piles alcalines LR6 (AA)
Charge résistive maximale	5 A @ 240 V~
Type de commande	Électronique
Action automatique	Type 1 B
Température de fonctionnement	0 °C à 50 °C (95% HR non condensée)
Température d'entreposage	-20 °C à 50 °C
Plage de réglage chauffage	5 °C à 30 °C
Résolution affichage	0,1 °C
Précision de lecture	±0,5 °C
Logiciel	Classe A
Classe de protection	II
Indice de protection	IP20
Conformité environnementale	Directive RoHS 2011/65/EU
Cycles de chauffage	15 ou 20 minutes (sélectionnable)
Modes de régulation	Proportionnel adaptatif ou Conventionnel avec anticipation
Protection pompe	Activation 1 min toutes les 24 h (pour eau chaude)
Consigne Confort par défaut	20 °C
Consigne Économie par défaut	18 °C
Consigne Vacances par défaut	10 °C
Affichage	Pourcentage d'utilisation du chauffage
Dimensions (approx.)	80 x 80 x 25 mm
Poids (approx.)	150 g
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Installation par un électricien qualifié. Couper l'alimentation avant intervention.
Pièces détachées	Piles LR6, plaque de montage

FOIRE AUX QUESTIONS - DT135 HONEYWELL HOME

Comment installer le thermostat DT135 ?

L'installation doit être réalisée par un électricien. Coupez l'alimentation du système de chauffage. Séparez la plaque de montage du thermostat en dévissant la vis de fixation. Fixez la plaque murale au mur et effectuez les branchements selon le schéma (circulateur ou chaudière). Remettez le thermostat en place.

Comment configurer les cycles de chauffage (15 ou 20 minutes) ?

Utilisez le groupe d'interrupteurs à l'arrière du thermostat. L'interrupteur n°1 permet de choisir : position basse pour 20 minutes, position haute pour 15 minutes. Des cycles plus courts offrent plus de confort mais sollicitent davantage le système.

Quels sont les modes de régulation disponibles ?

Deux modes : le mode proportionnel adaptatif (analyse les cycles précédents pour optimiser la régulation) et le mode conventionnel avec anticipation (déclenchement à des seuils de température). Le choix se fait via les interrupteurs.

Comment installer ou remplacer les piles ?

Ouvrez le compartiment à piles. Insérez deux piles alcalines LR6 (AA) en respectant la polarité. Une icône de pile clignote 60 jours avant l'épuisement ; après ce délai, le chauffage est coupé. Après changement, reprogrammez les consignes.

Comment régler les températures Confort, Économie et Vacances ?

Utilisez les touches ▲▼ pour sélectionner la valeur souhaitée. Pour Confort, appuyez sur la touche 念 jusqu'à l'icône (environ 3 s). Pour Économie, appuyez sur Ⓒ jusqu'à l'icône. Pour Vacances, appuyez simultanément sur les deux touches jusqu'à l'icône.

Puis-je utiliser le thermostat avec un système domotique ou une télécommande téléphonique ?

Oui, le TH135 dispose d'une interface pour basculer entre consigne Confort et Vacances via une télécommande téléphonique. Consultez le manuel de la télécommande pour les branchements.

Qu'est-ce que la protection de la pompe et comment l'activer ?

Pour les installations à eau chaude, un fonctionnement minute de la pompe toutes les 24h évite le grippage. Placez l'interrupteur n°3 vers le bas pour activer. Pour les autres systèmes, laissez-le en position haute (Off).

Comment afficher la température en degrés Fahrenheit ?

Placez l'interrupteur n°4 en position haute. Si vous changez d'échelle, vous devez reprogrammer les consignes Confort, Économie et Vacances.

Que signifie l'affichage du pourcentage d'utilisation du chauffage ?

Le thermostat affiche le pourcentage de temps pendant lequel le chauffage est activé pour maintenir la température. Par exemple, "40%" signifie que le chauffage fonctionne 40% du temps.

Que faire si le thermostat ne s'allume pas ?

Vérifiez les piles (insérez des piles neuves LR6). Assurez-vous du bon contact. Si rien ne s'affiche, contactez un professionnel.

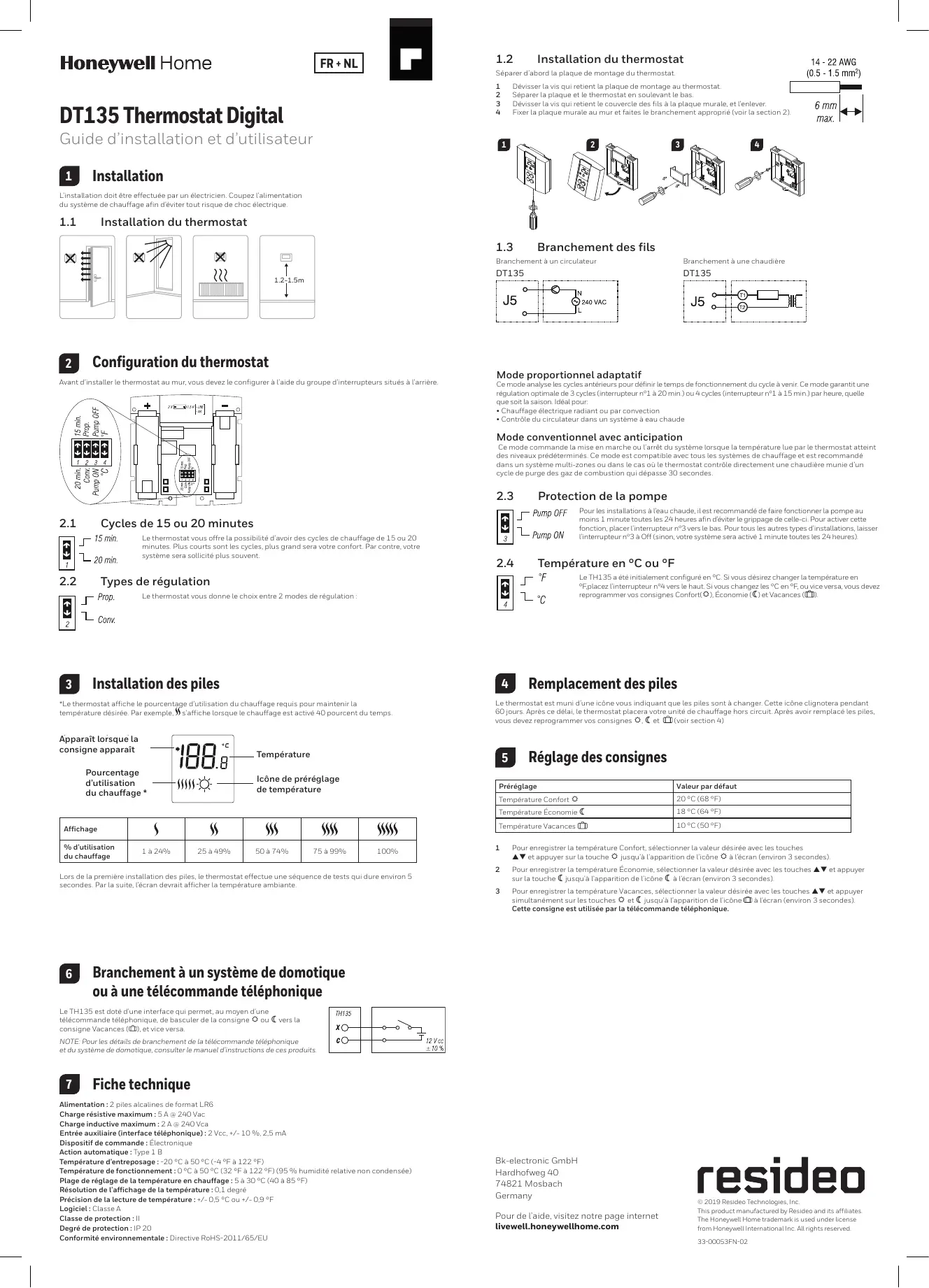

MODE D'EMPLOI DT135 HONEYWELL HOME

Guide d'installation et d'utilisateur

1 Installation

L'installation doit être effectue par unElectricien. Coupe l'alimentation du système de chaudiage afin d'éviter tout risque de chic électrique.

1.1 Installation du thermostat

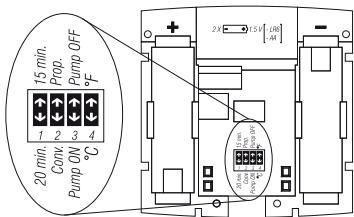

2 Configuration du thermostat

Avant d'installer le thermostat au mur, vous devez le configurer à l'aide du groupe d'interrupteurs situés à l'arrière.

2.1 Cycles de 15 ou 20 minutes

Le thermostat vous offre la possibilite d'avoir des cycles de chauffage de 15 ou 20 minutes. Plus courts sont les cycles, plus grand sera votre comfort. Par contre, notre systeme sera sollicite plus souvent.

2.2 Types de régulation

Le thermostat vous donne le choix entre 2 modes de régulation :

3 Installation des piles

*Le thermostat affiche le pourcentage d'utilisation du滑雪 requis pour maintainir la température désirable. Par exemple, S' affiche lorsque le滑雪 est activé 40 pourcent du temps.

Apparait lorsquela consigne apparait

Pourcentage d'utilisation du chiffage*

Affichage	1	2	3	4	5
% d'utilisation du chauffage	1 à 24%	25 à 49%	50 à 74%	75 à 99%	100%

Lors de la première installation des piles, le thermostat effectue une sequence de tests qui dure environ 5 seconds. Par la suite, le técran devrait afficher la temperature ambiente.

6 Branchement à un système de domotique ou à une télécommande téléphonique

Le TH135 est doté d'une interface qui permet, au moyen d'une télécommande téléphonique, de basculer de la consigne ou « vers la consigne Vacances (ID)», et vice versa.

NOTE: Pour les détails de branchement de la télécommande téléphonique et du système de domestique, consulter le manuel d'instructions de ces produits.

Fiche technique

Alimentation: 2 piles alcalines de format LR6

Charge résistive maximum:5A@240Vac

Dispositif de commande: Électronique

Action automatique:Type 1 B

Température d'entreposage: -20°C à 50°C (-4°F à 122°F)

Température de fonctionnement: 0^ à 50^ (32°F à 122°F) (95% humidité relative non condensée)

Plage de réglage de la température en chauffage: 5 à 30 °C (40 à 85 °F)

Résolution de l'affichage de la température: 0,1 degré

Precision de la lecture de température: +/- 0,5 °C ou +/- 0,9 °F

Logiciel:Classe A

Classe de protection: II

Degre de protection:IP 20

Conformité environnementale : Directive RoHS-2011/65/EU

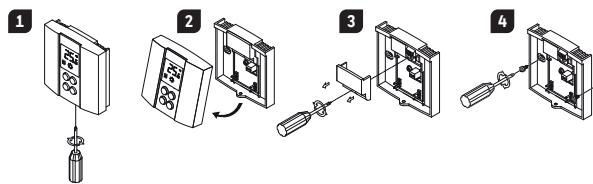

1.2 Installation du thermostat

Séparer d'abord la plaque de montage du thermostat.

1 Devisser la vis qui retient la plaque de montage au thermostat.
2 Sperar la plaque et le thermostat en foulevant le bas.
3 Devisser la vis qui retient le couvercle des fils à la plaque murale, et l'enlever
4 Fixer la plaque murale au mur et faites le branchement approprié (voir la section 2).

14-22AWG

(0.5 - 1.5 mm²)

1.3 Branchement des fils

Branchement à un circulateur

DT135

Branchement à une chaudière

DT135

Mode proportionnel adaptatif

Ce mode analyse les cycles antérieurs pour définir les temps de fonctionnement du cycle à partir. Ce mode garantit une régulation optimale de 3 cycles (interrupteur n°1 à 20 min.) ou 4 cycles (interrupteur n°1 à 15 min.) par heures, qu'elle soit la saison. Idéal pour:

• Chauffage électricr qand r par convection
• Contrôle du circulateur dans un système à eau chaude

Mode conventionnel avec anticipation

Ce mode commande la mise en marche ou l'arrêt du système lorsque la température lue par le thermostat attient des niveaux prédéterminés. Ce mode est compatible avec tous les systèmes de chaudiage et est recommendé dans un système multi-zones ou dans le cas où le thermostat contrôle directement une chaudière munie d'un cycle de purgese des gaz de combustion qui se撥isse 30 secondes.

2.3 Protection de la pompe

Pour les installations à l'eau chaude, il est recommando de faire fonctionner la pompou au moins 1 minute toutes les 24 heures afin d'éviter le grippage de celle-ci. Pour activer cette fonction, placer l'interrupteur n°33 vers le bas. Pour tous les autres types d'installations, baisser l'interrupteur n°33 à Off (sinon, vote système sera activé 1 minute toutes les 24 heures).

2.4 Température en °C ou °F

Le TH135 a été initialement configuré en °C. Si vous désírez Change la température en °F, placez l'interrupteur n°4/4 chez le haut. Si vous changez les °C en °F, ou vice versa, vous nevez reprogrammer vos consignes Confort (O), Économie (C) et Vacances (D).

4 Remplacement des piles

Le thermostat est muni d'une icône vous indiquant que les piles sont à changer. Cette icône clignotera pendant 60 jours. Àpres ce décali, la thermostat placera votre unité de chauffage hors circuit. Àpres avoir remplaced les piles, vous deve reprogrammer vos consignes Ⓒ Ⓒ (et Ⓞ (voir section 4)

5 Réglage des consignes

Prépréglage	Valeur par défaut
Température Confort °	20 °C (68 °F)
Température Économie €	18 °C (64 °F)
Température Vacances Ø	10 °C (50 °F)

1 Pour enregistrer la températe Confort, Sélectionner la valeur désirée avec les touches
et appuyer sur la touche 念 jusqu'à l'apparition de I'icone 念 aI'écran (envviron 3 secondes).
2 Pour enregistrer la température Économie, sélectionner la valeur désirée avec les touches ▲▼ et appuyer sur la touche Ⓒ jusqu'à l'apparition de l'écône Ⓒ à l'écran (environ 3 secondes).
3 Pour enregistrer la temporature Vacances, selectionner la valeur désirée avec les touches et appuyer simultanement sur les touches et jusqu'à l' apparition de l'icone à l'écran (environ 3 secondes). Cette consigne est utilisé par la télécommande téléphonique.

Bk-electronic GmbH

Hardhofweg 40

74821 Mosbach

Germany

Pour del'aide, visitez notre page internet
