Type de produit	Pompe immergée
Marque	TALLAS
Modèle	D-SUB 60/4 5700 L/H
Code produit	60171892
Alimentation électrique	220-240 V ~ 50 Hz
Puissance absorbée	1100 W
Courant nominal	4,3 A
Condensateur	12,5 μF / 450 V
Débit max.	5400 L/h
Hauteur manométrique max.	60 m
Température max. du fluide	35 °C
Indice de protection	IP68 (submersible)
Dimensions approx.	25 x 20 x 30 cm
Poids approx.	8,5 kg
Fonctions principales	Pompage d'eau claire ou légèrement chargée, pour puits, citernes, drainage
Entretien et nettoyage	Nettoyer régulièrement la crépine d'aspiration ; vérifier le câble d'alimentation
Sécurité	Protection thermique intégrée ; utilisation immergée uniquement
Pièces détachées et réparabilité	Contactez le service client TALLAS pour les pièces d'origine
Informations générales	Garantie 2 ans ; usage domestique et professionnel

FOIRE AUX QUESTIONS - D-SUB 60/4 5700 L/H TALLAS

Comment installer la pompe immergée D-SUB 60/4 ?

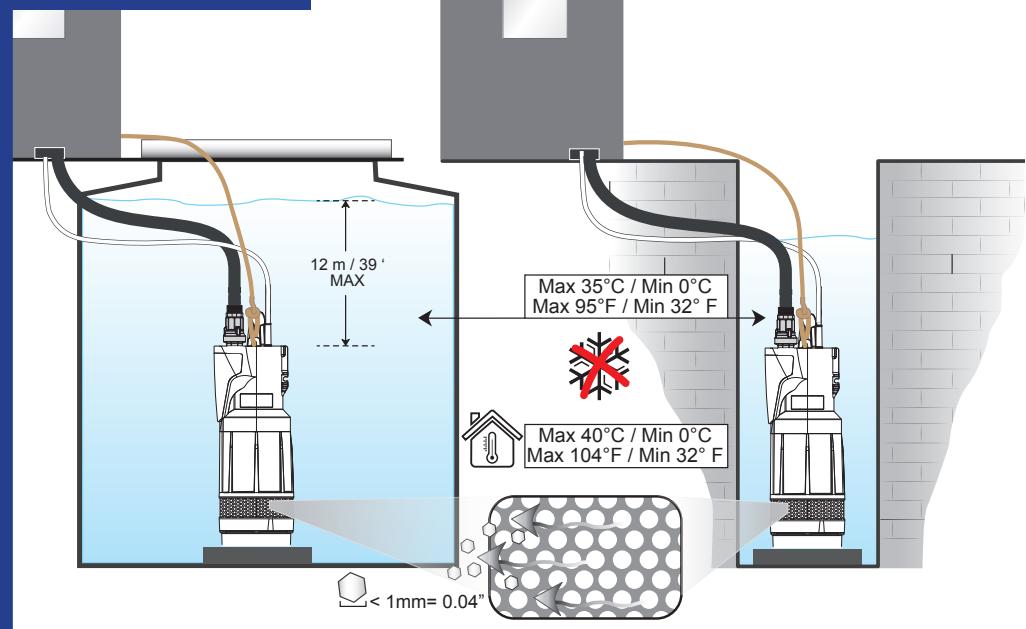

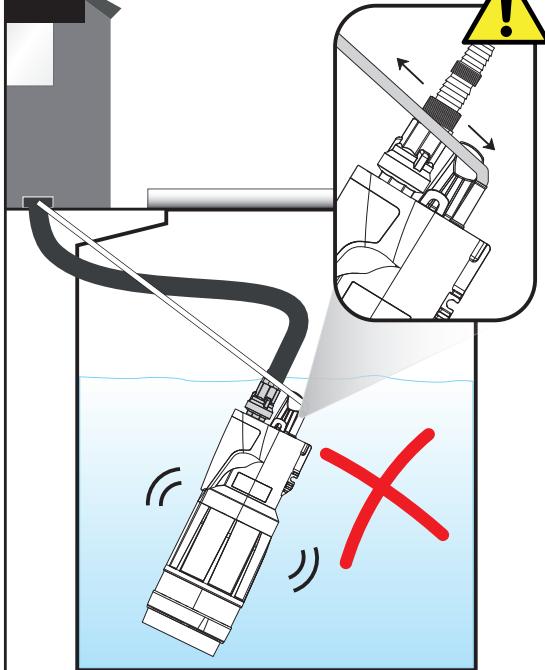

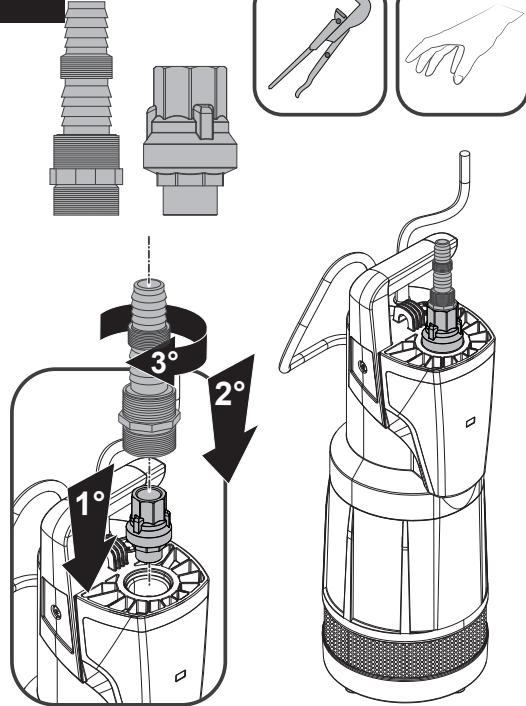

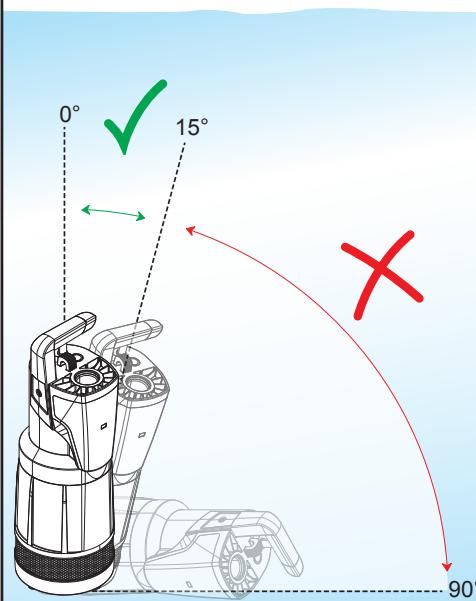

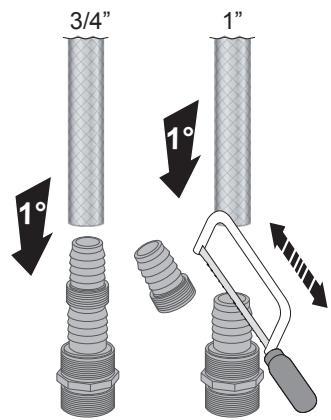

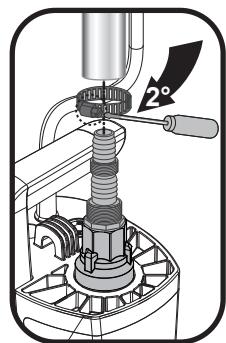

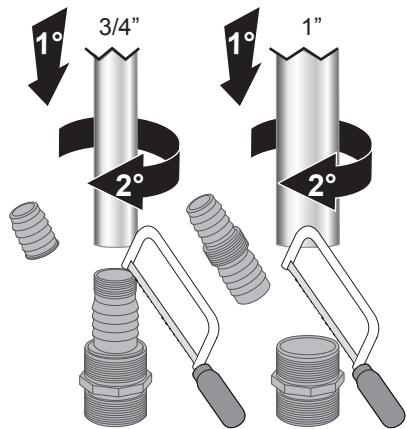

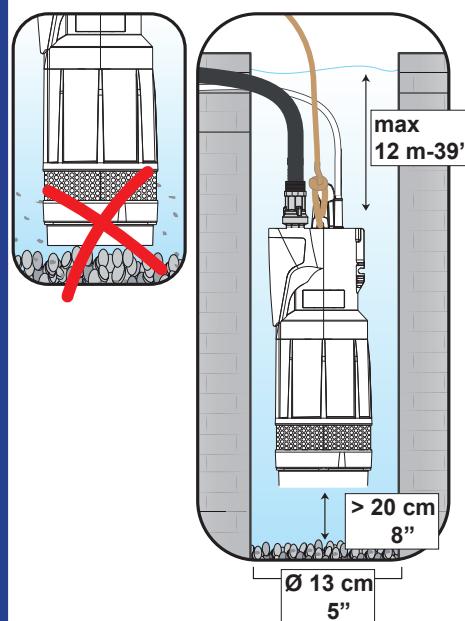

Placez la pompe verticalement au fond du puits ou de la citerne. Raccordez le tuyau de refoulement à la sortie de la pompe. Branchez le câble d'alimentation à une prise 220-240 V protégée par un disjoncteur différentiel 30 mA. Assurez-vous que la pompe est complètement immergée avant la mise en marche.

Faut-il amorcer la pompe avant utilisation ?

Non, la pompe D-SUB 60/4 est auto-amorçante lorsqu'elle est immergée. Veillez simplement à ce que le niveau d'eau soit suffisant pour couvrir le corps de la pompe.

Quel est le débit maximal de cette pompe ?

Le débit maximal est de 5400 L/h (soit 90 L/min) à hauteur manométrique nulle. Le débit diminue avec l'augmentation de la hauteur de refoulement.

Quelle hauteur de refoulement maximale peut-elle atteindre ?

La hauteur manométrique maximale est de 60 mètres. Au-delà, la pompe ne pourra plus refouler l'eau.

La pompe peut-elle fonctionner à sec ?

Non, la pompe ne doit jamais fonctionner à sec. Cela endommagerait la garniture mécanique et le moteur. Un dispositif de protection thermique arrête la pompe en cas de surchauffe, mais il ne remplace pas une utilisation immergée.

Comment entretenir la pompe ?

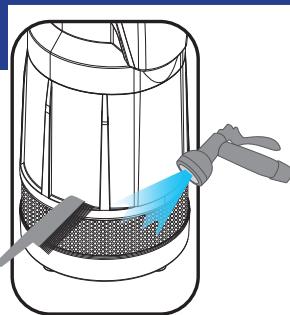

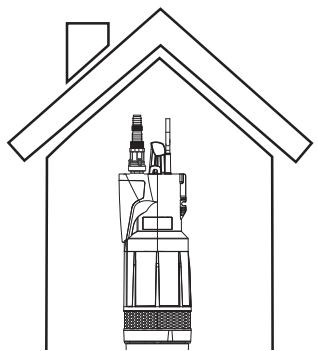

Nettoyez régulièrement la crépine d'aspiration pour éviter les obstructions. Vérifiez l'état du câble d'alimentation. En cas de stockage hivernal, vidangez la pompe et conservez-la dans un endroit sec et hors gel.

Quel type d'eau puis-je pomper ?

Cette pompe est conçue pour l'eau claire ou légèrement chargée (particules jusqu'à 5 mm). Ne pas utiliser pour eaux usées, eaux chargées de sable ou liquides corrosifs.

Que faire si la pompe ne démarre pas ?

Vérifiez que la pompe est bien immergée et que le niveau d'eau est suffisant. Contrôlez l'alimentation électrique (prise, disjoncteur). Le condensateur de démarrage (12,5 μF) peut être défectueux ; faites-le vérifier par un professionnel.

Puis-je utiliser un prolongateur électrique ?

Oui, mais il doit être de section suffisante (au moins 1,5 mm²) et adapté à l'extérieur ou à l'humidité. Déroulez complètement le câble pour éviter la surchauffe.

Ou trouver les pièces détachées ?

Contactez le service après-vente TALLAS ou consultez la liste des revendeurs agréés. Utilisez toujours des pièces d'origine pour garantir la sécurité et la performance.

MODE D'EMPLOI D-SUB 60/4 5700 L/H TALLAS

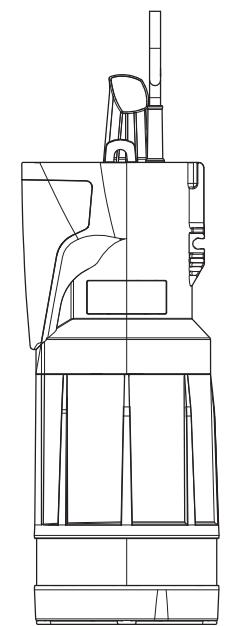

QUICK GUIDE

1

2

BRAND MODEL

Code 60171892.

Ser.No.11517000002 220-240V 50Hz

P.1100 W

In4.3 A 12.5μF/450V TF max 35°C

IP X* Qmax 5400 l/h

*All images are merely indicative

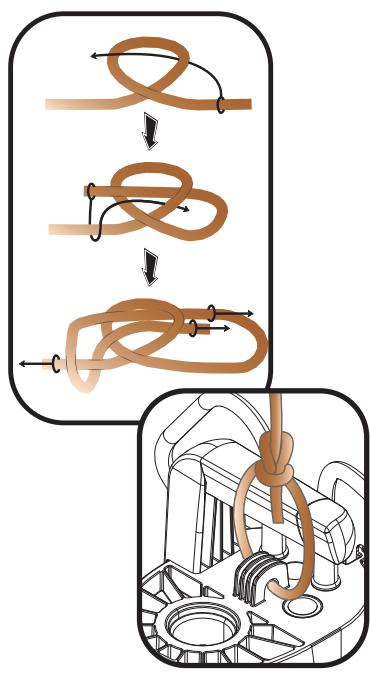

INSTALLATION

INSTALLATION

3
4

5
6

7

AFTER USE
