Type de produit	Motorisation connectée pour portail à battant
Marque	Avidsen
Modèle	TEHA CONNECT
Alimentation	230 VAC / 50 Hz (boîtier électronique), vérins 24 VDC
Type de vérins	Vérins électriques 24 VDC à vis sans fin
Force nominale par vérin	650 N
Vitesse au couple nominal	2 cm/s
Poids max. par battant	150 kg
Largeur max. par battant	1,75 m
Durée de fonctionnement assignée	10 minutes
Cycles max. par jour	50
Indice de protection (vérins, feu, boîtier)	IP44 (vérins et feu), IP44 (boîtier), IP20 (module WiFi)
Indice de protection (télécommande)	IP40 (usage intérieur uniquement)
Fréquence des télécommandes	433,92 MHz, codage rolling code 16 bits
Alimentation télécommande	3 V (pile CR2032)
Autonomie télécommande	Environ 1 an (10 utilisations/jour de 2 secondes)
Portée télécommande	Jusqu'à 80 m en champ libre
Fonctions principales	Ouverture/fermeture, passage piéton, détection d'obstacle avec inversion, ralentissement fin de course, arrêt automatique, capteur de position, feu clignotant LED
Connectivité	WiFi via module Avidsen Home Gate, application Avidsen Home, assistants vocaux Google Assistant et Amazon Alexa
Compatibilité portails	Bois, acier, aluminium, PVC (plein ou ajouré)
Option batterie de secours	Batterie de secours disponible en option
Contenu du kit	2 vérins, 1 paire de photocellules, 1 boîtier électronique, 2 télécommandes, 1 feu clignotant LED, 1 module connecté Avidsen Home Gate avec capteur de position
Température de fonctionnement	-20°C à +60°C (vérins et feu), -20°C à +60°C (boîtier), -10°C à +50°C (module WiFi)

FOIRE AUX QUESTIONS - TEHA CONNECT AVIDSEN

Quels types de portails sont compatibles avec la motorisation TEHA CONNECT ?

La motorisation TEHA CONNECT est compatible avec tous les types de portails battants : bois, acier, aluminium et PVC, qu'ils soient pleins ou ajourés.

Comment programmer le cycle d'ouverture et de fermeture du portail ?

La programmation s'effectue directement sur le boîtier électronique. Suivez les instructions du manuel pour régler les fins de course, la force et les ralentissements.

Peut-on utiliser la motorisation avec des assistants vocaux ?

Oui, le module connecté Avidsen Home Gate permet de piloter le portail via l'application Avidsen Home et les assistants vocaux Google Assistant et Amazon Alexa, nécessitant une connexion WiFi et un abonnement Internet.

Que faire si le portail rencontre un obstacle ?

Le système détecte l'obstacle et inverse automatiquement le mouvement pour dégager l'obstacle, assurant une sécurité optimale.

La batterie de secours est-elle incluse dans le kit ?

Non, la batterie de secours est une option vendue séparément. Elle permet de garantir le fonctionnement en cas de panne d'électricité.

Comment remplacer la pile de la télécommande ?

Ouvrez le boîtier de la télécommande avec un tournevis, remplacez la pile CR2032 usagée par une neuve, puis refermez soigneusement.

Quelle est la portée des télécommandes ?

Les télécommandes ont une portée pouvant atteindre 80 mètres en champ libre, mais celle-ci peut varier en fonction des obstacles et des interférences.

Comment entretenir la motorisation TEHA CONNECT ?

Un entretien régulier est conseillé : vérifiez l'état des vérins, nettoyez les photocellules et le feu clignotant, et graissez les articulations si nécessaire.

Puis-je installer moi-même la motorisation ?

L'installation est possible pour un bricoleur averti. Cependant, pour des raisons de sécurité et de garantie, il est recommandé de faire appel à un professionnel.

Que faire si le portail ne répond plus à la télécommande ?

Vérifiez d'abord la pile de la télécommande, puis assurez-vous que le boîtier électronique est sous tension. Si le problème persiste, consultez la notice pour réinitialiser ou contacter le service après-vente.

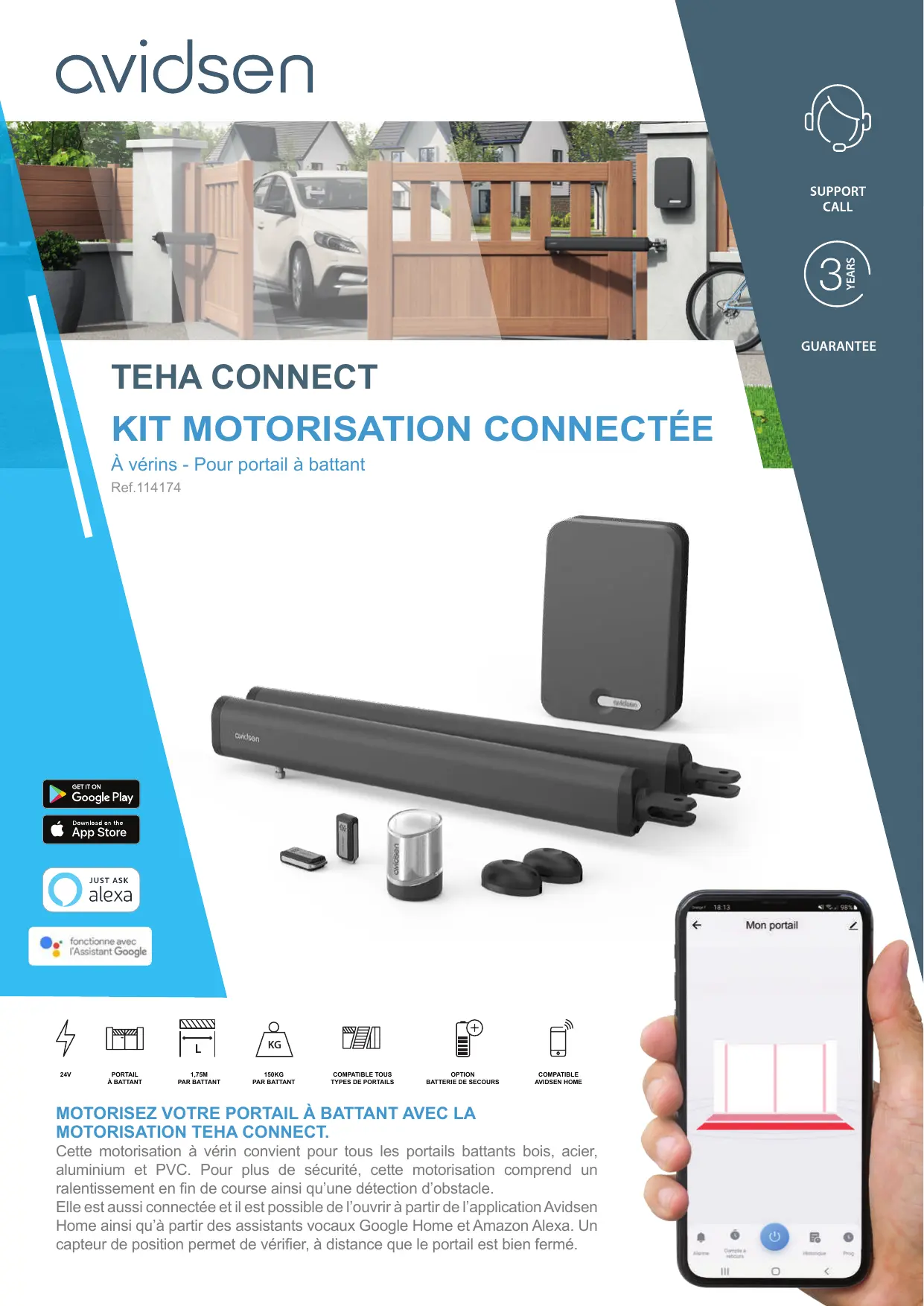

MODE D'EMPLOI TEHA CONNECT AVIDSEN

À vérins - Pour portail à battant

Ref.114174

GET IT ON

Google Play

Download on the

App Store

JUST ASK

alexa

fonctionne avec

I'Assistant Google

24V

PORTAIL

A BATTANT

1,75M

PAR BATTANT

150KG

PAR BATTANT

COMPATIBLE TOUS

TYPES DE PORTAILS

OPTION

BATTERIE DE SECOURS

COMPATIBLE

AVIDSEN HOME

MOTORISEZ VOTURE PORTAIL À BATTANT AVEC LA MOTORISATION TEHA CONNECT.

Cette motorisation à verin convient pour tous les portails battants bois, acier, aluminium et PVC. Pour plus de sécurité, cette motorisation comprend un ralentissement en fin de course ainsi qu'une détction d'obstacle.

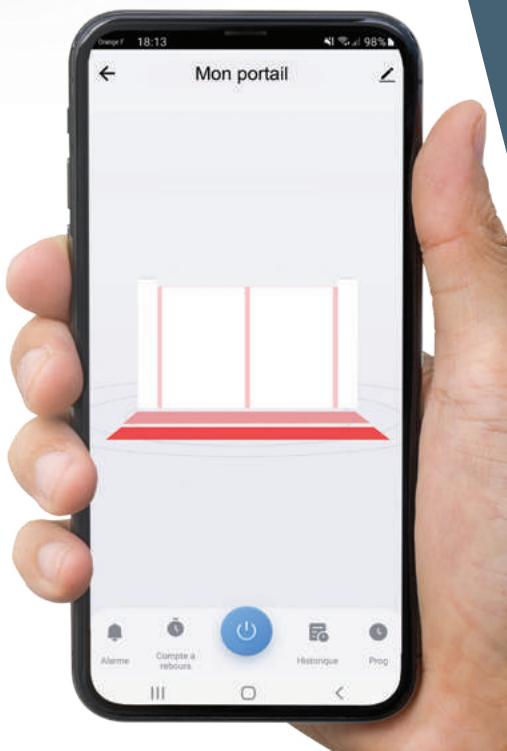

Elle est aussi connectée et il est possible de l'ouvrir à partir de l'application Avidsen Home ainsi qu'à partir des assistants vocaux Google Home et Amazon Alexa. Un capteur de position permet de vérifier, à distance que le portail est bien fermé.

Compatible tous types de portail (PVC, ALU, Bois ajouré, Acier ajouré)

150KG par battant

1,75M par battant

Option batterie de secours

Possibilité de rajouter une batterie de secours en cas de panne d'électricité

Compatible Avidsen Home

Possibilité de piloter votre motorisation via smartphone

LES + PRODUITS

• Conception électronique française

• S'adapte sur tout type de portail battant

• Motorisation 24V, démarrage progressif et ralenti de fin de course

• Feu de signalement LED

• Portée 80m en champ libre pour les télécommandes

• Arrêt automatique du portail en cas d'obstacle et回头 en sens inverse pour dégager l'obstacle.

• Compatible avec tous types d'interphones audio/ video

• Passage piéton : ouverture d'un seul battant.

• Possibilité de rajouter une batterie de secours en cas de panne d'électricité.

• Ouverture et fermetre du portail à partir de l'application Avidsen Home, compatible Google Home et Amazon Alexa (nécessite une connexion WIFI et un abonnement Internet)

• Le capteur de position permet de vérifier, à distance que le portail est bien fermé

Fonctionne avec l'application

aidsen Home

Fonctionne avec les assistants vocaux

fonctionne avec I'Assistant Google

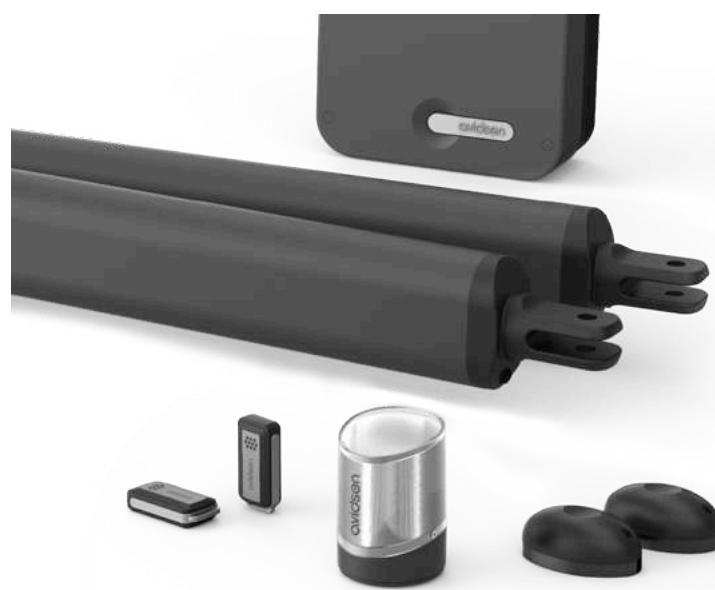

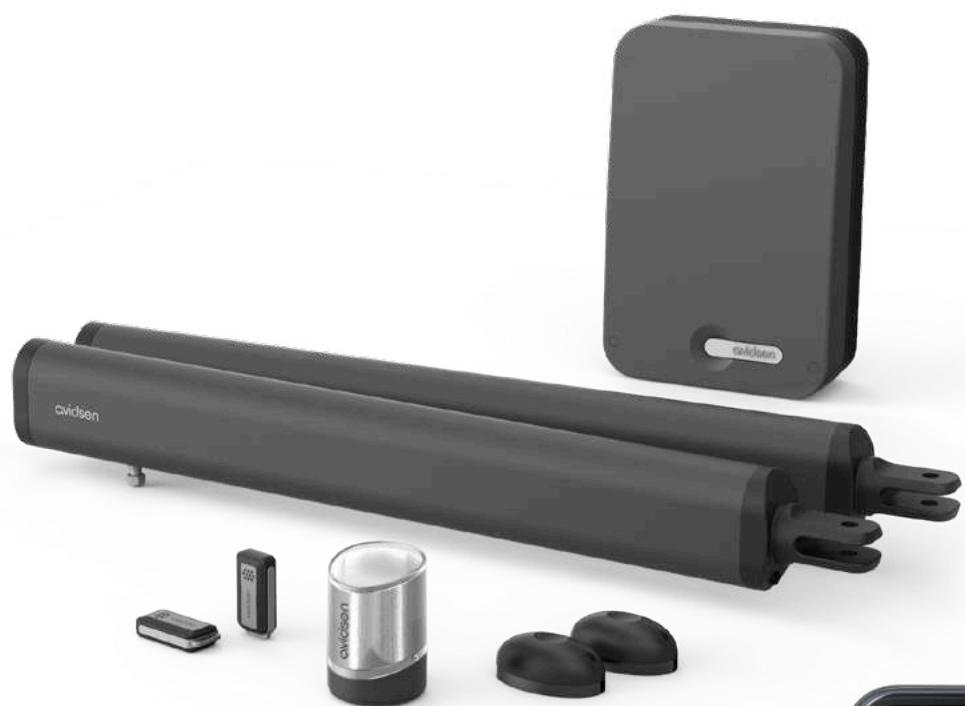

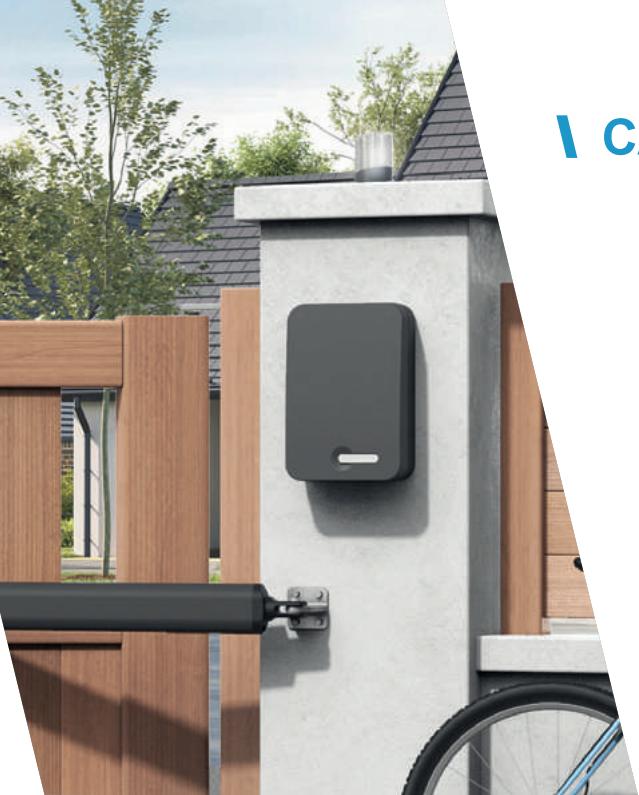

CONTENU DU KIT

• 2 vérins électriques 24 VDC équipés d'un système à vis sans fin, avec pattes de fixation
• 1 paires de photocellules
• 1 boîtier électronique avec programmation simple du cycle d'ouverture et de fermeture
• 2 télécommandes 433,92 MHz à 4 boutons
• 1 feu clignotant à LED
• Un module connectée Avidsen Home Gate avec capteur de position pré-câblé

\CARACTERISTIQUES TECHNIQUES

VÉRINS

Type	Moteurs 24Vdc, réducteur avec engrenage, type : chariot à vis sans fin
Alimentation	24Vdc
Force nominal	650N
Vitesse au couple nominal	2cm/s
Consommation à force nominal	2A
Câble	50cm. 2 conducteurs de section 0,75mm2
Durée de fonctionnement assignée	10 minutes
Nombre maximum de cycles/ jour	50
Température de fonctionnement	-20°C/+60°C
Indice de protection	IP44

FEU CLIGNOTANT

Type	Eclairage à LED Clignotement géré par la carte électronique
Alimentation	24V impulsionnel
Force nominal	650N
Température de fonctionnement	-20°C/ +60°C
Indice de protection	IP44

MODULE RÉCEPTEUR WIFI

Puisance max.	200W
Fonctionnalités	Ouvre portail et porte de garage
Connexion	Filaire 1 sortie
Section de cable	Jusqu'à 1.5 mm²
Usage	Intérieur et extérieur
T° de fonctionnement	-10°C / +50°C
T° de stockage	-20°C / +70°C
Alimentation	230 Vac/50 Hz
Consommation moyenne	< 1 W
Capteur de position	Cable 5m, distance max entre les deux capteurs : 10 mm
Installation	Proche du portail ou de la porte de garage
Couleur	Blanc
Indice de protection	IP20

BOITIER ÉLECTRONIQUE

Type	Boitier électronique pour 2 vérins 24Vdc
Constitution	1 carte électronique AVLO, 1 transformateur 230/20Vac
Alimentation	230Vac / 50Hz ou 24Vdc
Puisance maximum assignée	240W
Sortie Moteurs (-M1 + / -M2+)	2 sorties pour moteur 24Vdc - Courant maximum de sortie au démarrage pendant 3s = 3A - Courant maximum de sortie après démarrage = 2.5A
Sortie Feu clignotant (-Warn+)	Clignotement géré par la carte électronique. Pour feu clignotant 24V avec LED uniquement (réference 114360)
Sortie d'alimentation +24Vdc (+24V / GND)	Pour alimenter les photocellules. 3.3W maximum
Entrée photocellule (GND / PHO)	Entrée pour contact sec normalement fermé
Entrée pour organe de commande (2B / GND) “2 battants”	Entrée pour contact sec normalement ouvert (La fermeture du contact provoque une commande de mise en mouvement ou d'arrêt du portail)
Possibilité de télécommander	- Le portail complet par contact sec et télécommande - Le passage piéton par télécommande uniquement
Nombre de boutons de télécommande mémorables	15 avec 1 bouton commande portail et 1 bouton commande piéton
Fusibles de protection	Fusible dans le bornier du transformateur 1A temporisé
Température de fonctionnement	-20°C / +60°C
Indice de protection	IP44

TELECOMMANDE

Type	Modulation AM de type OOK. Codage de type Rolling code à 16 bits (soit 65536 combinaisons possibles)
Fréquence	433,92MHz
Alimentation	3V (une pile CR2032)
Touches	4 touches
Puisance rayonnée	< 10mW
Autonomie	1 an à raison de 10 utilisations de 2 sec. par jour
Température de fonctionnement	-20°C/+60°C
Indice de protection	IP40 (Utilisation uniquement en intérieur : maison, voiture ou lieu abrité)
