ORANE CONNECT - Motorisation connectée AVIDSEN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Motorisation connectée pour portail à battant
Marque	AVIDSEN
Modèle	ORANE CONNECT
Compatibilité portails	Tous types (bois, acier, aluminium, PVC, plein ou ajouré)
Poids max par battant	250 kg
Longueur max par battant	2,5 m
Alimentation moteurs	24 Vcc
Alimentation électronique	230 Vca / 50 Hz
Consommation nominale (par moteur)	3 A
Couple nominal	50 Nm
Cycles par heure / jour	10 cycles/heure, max 100 cycles/jour
Température de fonctionnement	-20°C à +60°C
Indice de protection moteurs	IP44
Indice de protection module WiFi	IP20
Connectivité	Application Avidsen Home, Google Home, Amazon Alexa (WiFi requis)
Rayon d'action télécommande	433,92 MHz, 4 boutons
Capteur de position	Vérification à distance de la fermeture
Sécurité	Détection d'obstacle, ralentissement fin de course, photocellules fournies
Ouverture max	135° vers intérieur, 90° vers extérieur
Garantie	3 ans

FOIRE AUX QUESTIONS - ORANE CONNECT AVIDSEN

Comment connecter ma motorisation ORANE CONNECT à l'application Avidsen Home ?

Pour connecter votre motorisation, installez l'application Avidsen Home sur votre smartphone, suivez les instructions de couplage via le module WiFi fourni. Assurez-vous d'avoir une connexion Internet active et un réseau WiFi 2,4 GHz.

Est-ce que la motorisation est compatible avec Google Home et Amazon Alexa ?

Oui, la motorisation ORANE CONNECT est compatible avec Google Home et Amazon Alexa via l'application Avidsen Home. Vous pouvez commander l'ouverture et la fermeture du portail par commande vocale.

Que faire en cas de détection d'obstacle ?

En cas d'obstacle, le moteur s'arrête automatiquement et inverse le mouvement pour libérer l'obstacle. Vérifiez que rien ne bloque le portail, puis réessayez. Si le problème persiste, consultez la notice pour les réglages de sensibilité.

Comment déverrouiller manuellement les moteurs ?

Utilisez la clé de débrayage fournie pour déverrouiller manuellement chaque moteur. Insérez la clé dans le cylindre et tournez pour libérer le bras. Cela permet d'ouvrir ou fermer le portail manuellement en cas de panne.

Comment régler la force, la vitesse et l'accélération ?

Les réglages de force, vitesse et accélération s'effectuent via l'application Avidsen Home ou directement sur la carte électronique. Reportez-vous à la notice pour accéder aux paramètres et les ajuster selon vos besoins.

Comment activer le mode portillon ?

Le mode portillon permet d'ouvrir un seul battant. Pour l'activer, utilisez la télécommande en appuyant sur le bouton dédié au passage piéton. Vous pouvez également configurer cette option dans l'application Avidsen Home.

Quelle est la portée maximale des photocellules ?

Les photocellules ont une portée maximale de 15 mètres dans des conditions normales. Des perturbations climatiques (pluie, brouillard) peuvent réduire cette portée.

Que faire si la motorisation ne fonctionne plus ?

Vérifiez l'alimentation électrique, les fusibles (1A 250V temporisé) et les connexions. Assurez-vous que les télécommandes ont des piles fonctionnelles. Si le problème persiste, contactez le service après-vente Avidsen.

Comment mémoriser une nouvelle télécommande ?

Pour mémoriser une nouvelle télécommande, appuyez sur le bouton d'apprentissage sur la carte électronique du moteur gauche, puis sur le bouton de la télécommande. Le système peut mémoriser jusqu'à 15 télécommandes avec 1 bouton portail et 1 bouton piéton.

Quelle est la garantie du produit ?

La motorisation ORANE CONNECT bénéficie d'une garantie de 3 ans contre tout défaut de fabrication. Conservez votre preuve d'achat pour faire valoir la garantie.

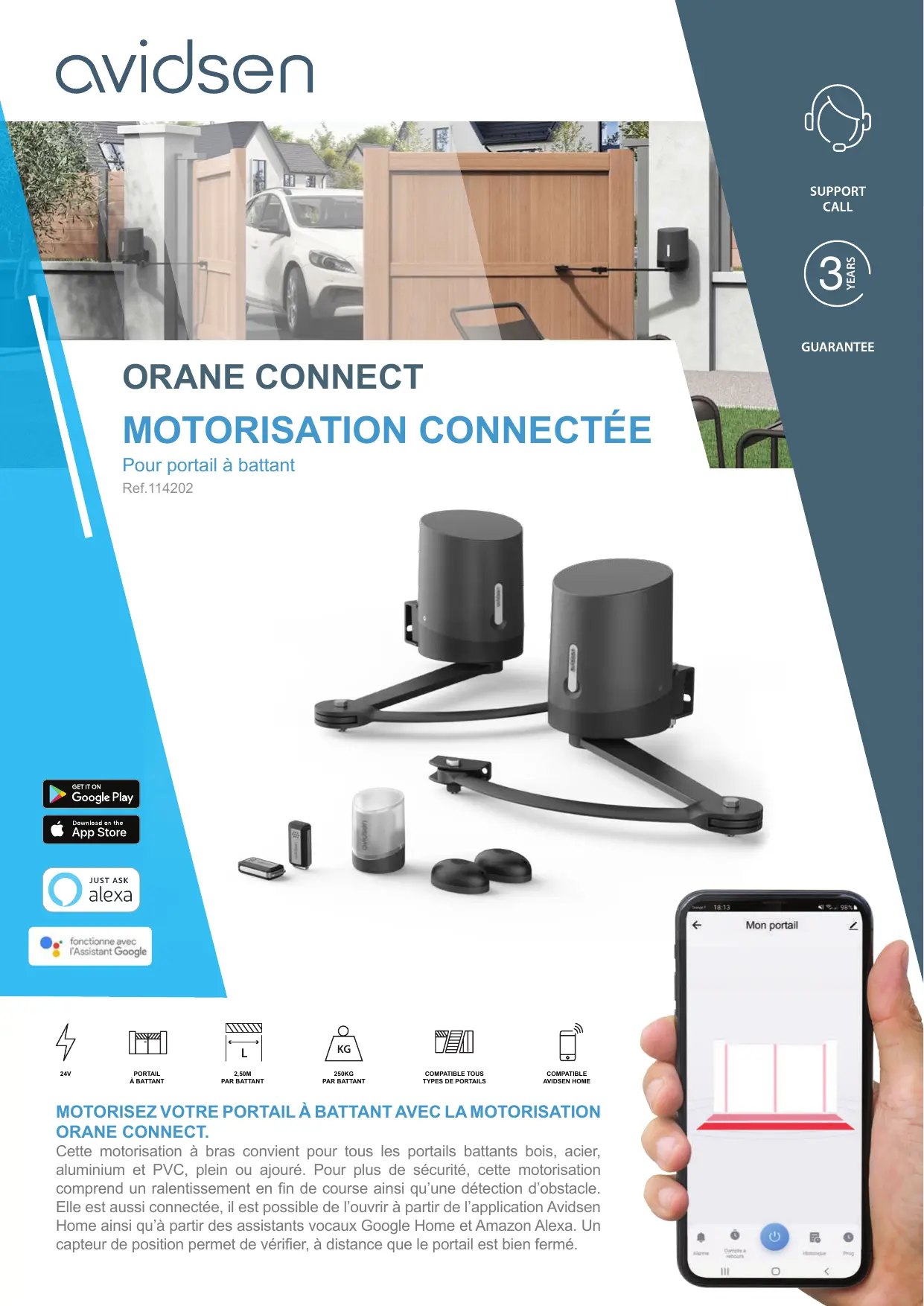

MODE D'EMPLOI ORANE CONNECT AVIDSEN

Pour portail à battant

Ref 114202

GET IT ON

Google Play

Download on the

App Store

JUST ASK

alexa

fonctionne avec

I'Assistant Google

24V

PORTAIL

A BATTANT

2,50M

PAR BATTANT

250KG

PAR BATTANT

COMPATIBLE TOUS

TYPES DE PORTAILS

COMPATIBLE

AVIDSEN HOME

MOTORISEZ VOTRE PORTAIL À BATTANT AVEC LA MOTORISATION ORANE CONNECT.

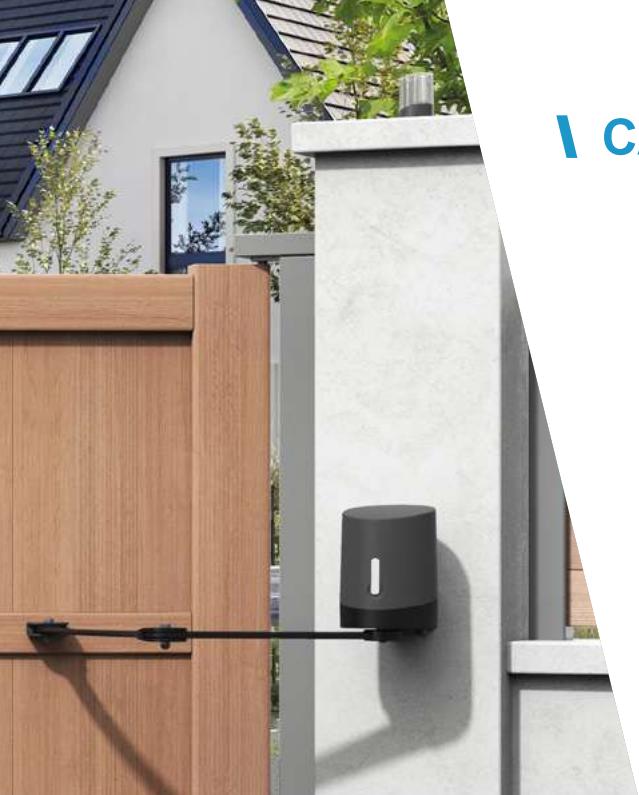

Cette motorisation à bras convient pour tous les portails battants bois, acier, aluminium et PVC, plein ou ajouré. Pour plus de sécurité, cette motorisation comprend un ralentissement en fin de course ainsi qu'une détction d'obstacle. Elle est aussi connectée, il est possible de l'ouvrir à partir de l'application Avidsen Home ainsi qu'à partir des assistants vocaux Google Home et Amazon Alexa. Un capteur de position permet de vérifier, à distance que le portail est bien fermé.

SUPPORT

CALL

3 YEARS

GUARANTEE

Compatible tous types de portail (PVC, ALU, Bois ajouré, Acier ajouré)

250KG par battant

2,5M par battant

24V

Compatible Avidsen Home

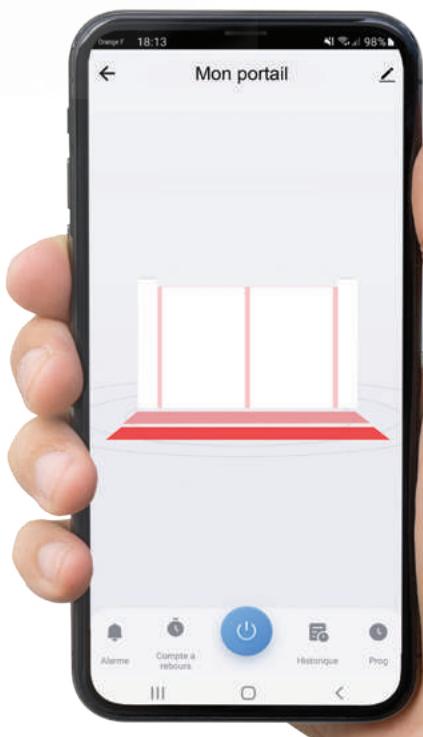

Possibilité de piloter votre motorisation via smartphone

LES + PRODUITS

• Ouverture maxi de 135^ vers l'intérieur de la propriété et 90^ vers l'extérieur

• Demarrage progressif et ralenti de fin de course

• Réglage de la force, vitesse, accélération

• Déverrouillage manuel des moteurs par clé de débrayage

• Fermetre du portail automatique (après temporisation) ou semi-automatique (on referme le portail en appuyant sur la télécommande)

• Mode portillon (On ouvre un seul battant ou on installe le moteur sur un portillon)

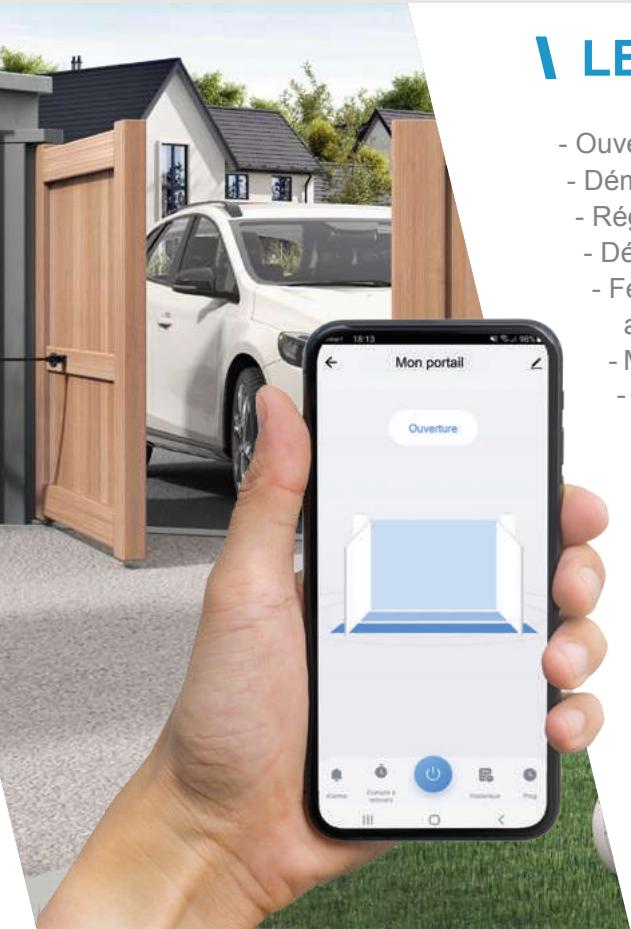

• Ouverture et fermetre du portail à partir de l'application Avidsen Home, compatible Google Home et Amazon Alexa (nécessite une connexion WIFI et un abonnement Internet)

• Le capteur de position permet de vérifier, à distance que le portail est bien fermé

Fonctionne avec l'application

avidsen Home

Fonctionne avec les assistants vocaux

JUST ASK alexa

fonctionne avec I'Assistant Google

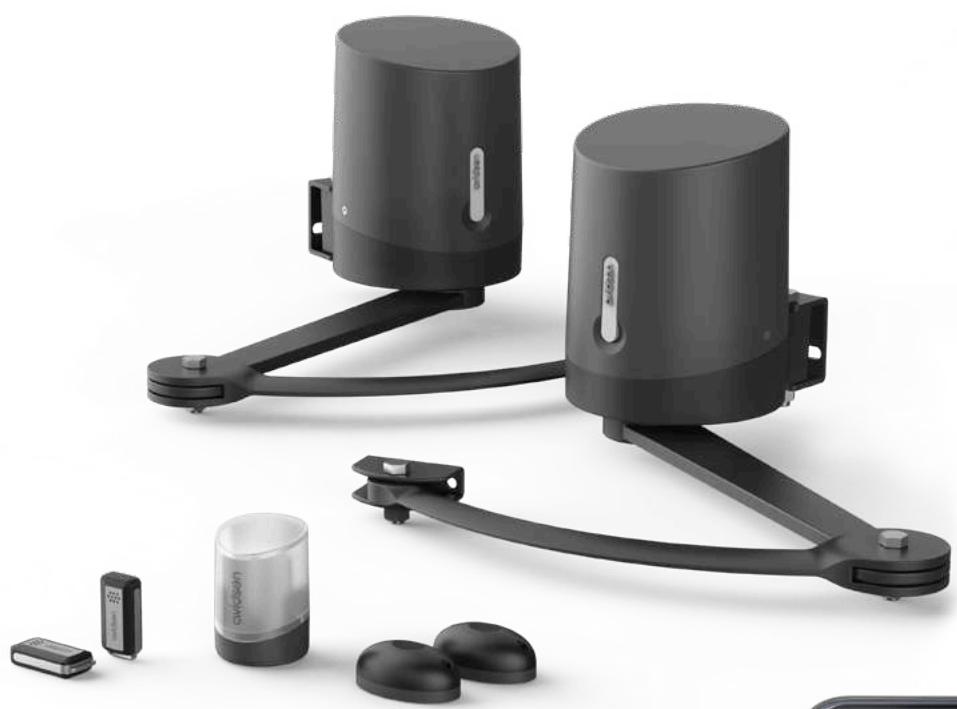

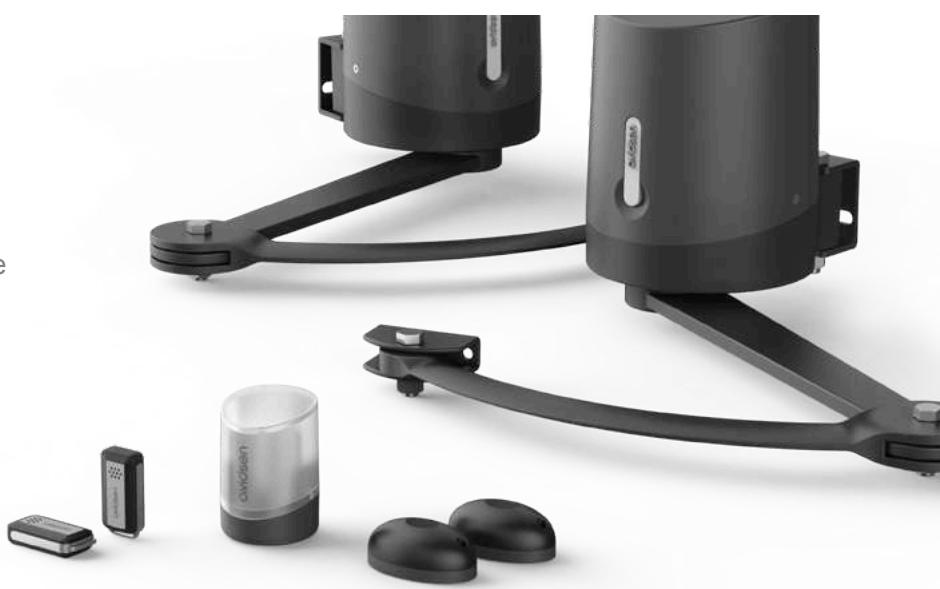

CONTENU DU KIT

• 2 moteurs à bras articulés 24 Vdc à électronique intégrée
• 2 télécommandes 433,92 MHz à 4 boutons
• 1 feu clignotant
• 1 jeu de photocellules
• Pattes et équres de fixation
• Un module connectée Avidsen Home Gate avec capteur de position précablé

\CARACTERISTIQUES TECHNIQUES

MOTEURS

Type	Moteurs 24Vdc, réducteur avec engrenage, débrayage
Elements	1 moteur gauche et 1 moteur droit
Alimentation	24Vdc
Couple nominal	50Nm
Consommation à force nominal	3A
Durée de fonctionnement assignée	10 cycles par heures
Nombre maximum de cycles/ jour	100
Température de fonctionnement	-20°C/+60°C
Indice de protection	IP44

ELECTRONIQUE DE CONTRÔLÉ INTÉGRÉE AU MOTEUR GAUCHÉ
TELECOMMANDE

Constitution	1 carte électronique AVLO, 1 transformateur 230V/20V
Alimentation	230Vac/50Hz
Puisance maximum assignée	250W
Sortie moteurs (- M2 + / - M1 +)	2 sorties pour moteur 24Vdc. - Courant maximum de sortie au démarrage pendant 3s = 8A. - Courant maximum de sortie après démarrage = 5A
Sortie Feu clignotant	Clignotement géré par la carte électronique. Pour feu clignotant 24V avec LED uniquement, fourni dans le kit
Sortie d'alimentation	Pour alimenter les photocellules. 3.3W maximum, 2 produits de photocellules
Entrée photocellule (PHO)	Entrée pour contact sec normalement fermé
Entrée pour organe de commande (2B)	Entrée pour contact sec normalement ouvert (la fermeture du contact provoque une commande de mise en mouvement ou d'arrêt du portail)
Possibilité de commander	Le portail et le passage piéton par télécommande Le portail uniquement par entrée pour contact sec
Nombre de boutons de télécommande mémorables	15 avec 1 bouton de commande portail et 1 bouton de commande piéton
Fusibles de protection	1A 250V temporisé dans le connecteur d'alimentation
Température de fonctionnement	-20°C / +60°C
Indice de protection	IP44

MODULE RÉCEPTEUR WIFI

Puisance max.	200W
Fonctionnalités	Ouvre portail et porte de garage
Connexion	Filaire 1 sortie
Section de cable	Jusqu'à 1.5 mm²
Usage	Intérieur et extérieur
T° de fonctionnement	-10°C / +50°C
T° de stockage	-20°C / +70°C
Alimentation	230 Vac/50 Hz
Consommation moyenne	< 1 W
Capteur de position	Cable 5m, distance max entre les deux capteurs : 10 mm
Installation	Proche du portail ou de la porte de garage
Couleur	Blanc
Indice de protection	IP20

PHOTOCELLULES

Type	Décteur de présence à faisceau infrarouge modulé. Système de sécurité de type D selon la EN 12453
Constitution	1 émetteur TX et 1 récepteur RX
Alimentation	12Vdc, 12Vac, 24Vdc, 24Vac
Puisance maximum assignée	0.7W la paire
Sortie	- 1 sortie à contact sec normalement fermé (COM/NC) - 1 sortie à contact sec normalement ouvert (COM/NO)
Angle d'émission / Angle de réception	10° environ / 10° environ
Portée	15m maximum (portée qui peut être réduite à cause de perturbations climatiques
Nombre de photocellules connectables	Il est possible de connecter jusqu'à 5 récepteurs RX en série
Température de fonctionnement	-20°C/+60°C
Indice de protection	IP44

FEU CLIGNOTANT

Type	Eclairage à LED 8W maxi, clignotement géré par la carte électronique
Alimentation	24V impulsionnel
Température de fonctionnement	-20°C/ +60°C
Indice de protection	IP44
