Type de produit	Motorisation connectée pour portail coulissant
Marque	Avidsen
Modèle	OREA CONNECT
Compatibilité portail	Bois, acier, aluminium, PVC, plein ou ajouré
Poids max du portail	500 kg
Alimentation	230 Vac ou 24 Vdc
Puissance maxi	250 W
Force maxi	300 N
Indice de protection moteur	IP44
Température de fonctionnement	-20 °C à +60 °C
Durée de fonctionnement assignée	10 minutes
Nombre max de cycles/heure	10
Nombre de télécommandes mémorisables	20
Fréquence télécommande	433,92 MHz
Portée photocellules	15 m max
Connectivité	Avidsen Home, Amazon Alexa, Google Home (via module WiFi inclus)
Capteur de position	Vérification à distance de la fermeture du portail
Sécurité	Détection d'obstacle, arrêt automatique, ralentissement fin de course, photocellules
Fonctions	Ouverture droite/gauche, démarrage progressif, réglage force/vitesse/accélération, passage piéton, fermeture auto ou semi-auto, déverrouillage manuel par clé
Contenu du kit	1 moteur 24 VDC avec électronique, 8 crémaillères nylon (4 m), 2 télécommandes 4 boutons, 1 feu clignotant LED, 1 jeu de photocellules, 1 module Avidsen Home Gate avec capteur de position

FOIRE AUX QUESTIONS - OREA CONNECT AVIDSEN

Comment installer la motorisation OREA CONNECT ?

L'installation nécessite de fixer le moteur sur le portail coulissant, de monter les crémaillères et de raccorder l'alimentation et les accessoires (photocellules, feu clignotant). Suivez scrupuleusement le schéma de câblage fourni dans la notice pour garantir la sécurité.

Est-elle compatible avec tous les types de portails ?

Oui, la motorisation OREA CONNECT est compatible avec les portails coulissants en bois, acier, aluminium et PVC, qu'ils soient pleins ou ajourés, jusqu'à 500 kg.

Puis-je utiliser la motorisation avec Google Home ou Alexa ?

Oui, grâce au module connecté Avidsen Home Gate inclus, vous pouvez piloter votre portail via les assistants vocaux Google Home et Amazon Alexa.

Comment régler la force et la vitesse du moteur ?

Les réglages de force, vitesse et accélération s'effectuent via les potentiomètres ou dip-switches sur l'électronique intégrée. Reportez-vous à la notice pour les valeurs recommandées et les étapes.

Que faire en cas de coupure de courant ?

Le moteur dispose d'un déverrouillage manuel par clé. Insérez la clé, tournez-la pour libérer le mécanisme, puis vous pouvez ouvrir ou fermer le portail manuellement.

Comment fonctionne le capteur de position ?

Le capteur de position (fourni avec câble de 5 m) se fixe sur le portail et détecte sa position fermée. Il transmet l'information à l'application Avidsen Home pour vérifier à distance que le portail est bien clos.

La motorisation est-elle sécurisée pour les enfants ?

Oui, elle est équipée d'une détection d'obstacle qui inverse ou arrête le mouvement en cas de blocage, et de photocellules pour détecter la présence d'obstacles. Ces dispositifs répondent à la norme EN 12453.

Comment remplacer la pile d'une télécommande ?

Ouvrez le boîtier de la télécommande, retirez la pile usagée (type CR2032) et insérez une neuve en respectant la polarité. Refermez le boîtier. L'autonomie est d'environ 2 ans pour 10 utilisations par jour.

Puis-je connecter des photocellules supplémentaires ?

Oui, vous pouvez connecter jusqu'à 5 récepteurs RX en série sur la sortie prévue (3 paires maxi en 24V). Assurez-vous de respecter les branchements et la polarité.

Quelle est la durée de vie du moteur ?

Le moteur est conçu pour une durée de fonctionnement assignée de 10 minutes et un maximum de 10 cycles par heure. Un entretien régulier (graissage des crémaillères, vérification des fixations) prolonge sa durée de vie.

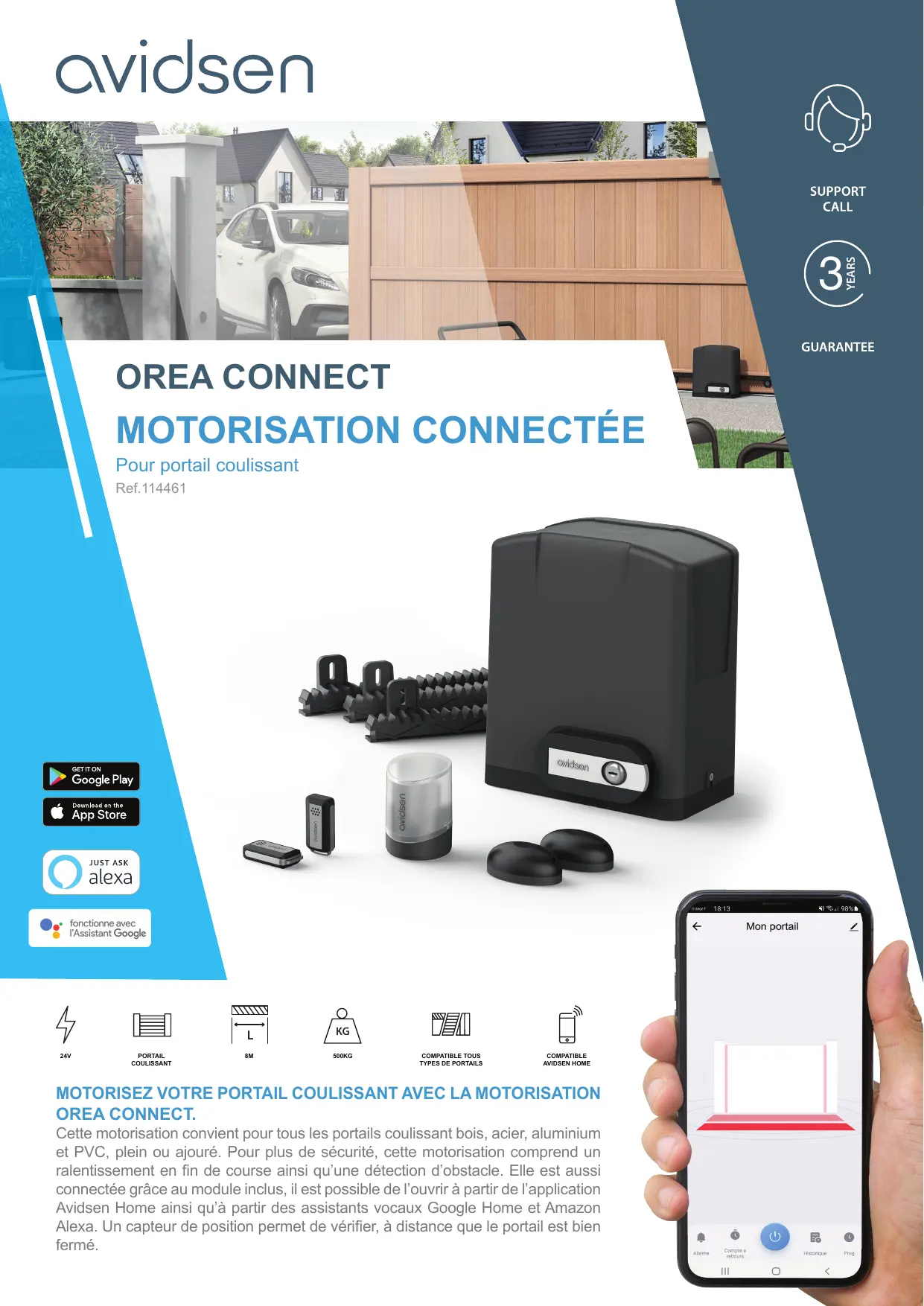

MODE D'EMPLOI OREA CONNECT AVIDSEN

Pour portail coulissant

Ref.114461

GETITON

Google Play

Téléchargez sur le

App Store

JUST ASK

alexa

fonctionne avec

L'Assistant Google

24V

PORTAIL COULISSANT

500KG

COMPATIBLETOUS TYPES DE PORTAILS

COMPATIBLE AVIDSEN HOME

Motorisez votre portail coulissant avec la motorisation OREA connect.

Cette motorisation convient pour tous les portails coulissant bois, acier, aluminium et PVC, plein ou ajouré. Pour plus de sécurité, cette motorisation comprend un ralentissement en fin de course ainsi qu'une détection d'obstacle. Elle est aussi connectée grâce au module inclus, il est possible de l'ouvrir à partir de l'application Avidsen Home ainsi qu'à partir des assistants vocaux Google Home et Amazon Alexa. Un capteur de position permet de vérifier, à distance, que le portail est bien fermé.

Compatible tous types de portail (PVC, ALU, Bois ajouré, Acier ajouré)

500KG

24V

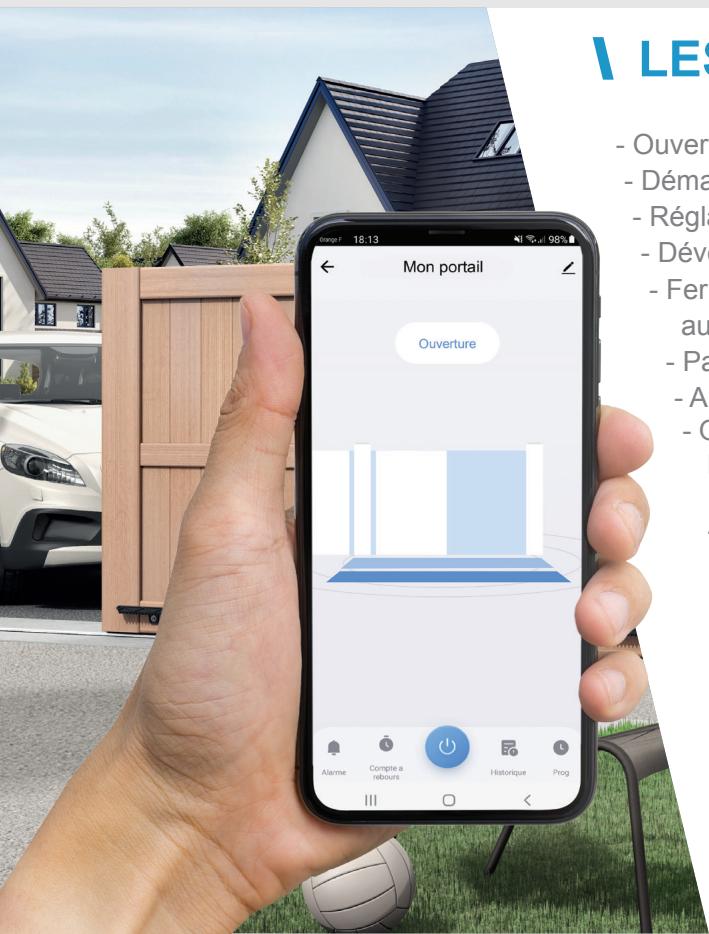

Compatible Avidsen Home Possibilité de piloter votre motorisation via smartphone

• Ouverture vers la droite ou vers la gauche
• Démarrage progressif et ralenti fin de course
• Réglage de la force, vitesse, accélération
• Déverrouillage manuel du moteur par clé
• Fermetre du portail automatique (après temporisation) ou semi automatique (on referme le portail en appuyant sur la télécommande)
• Passage piéton : ouverture partielle du portail
• Arrêt automatique du portail en cas d'obstacle
• écessite une connexion WIFI et un abonnement Internet)

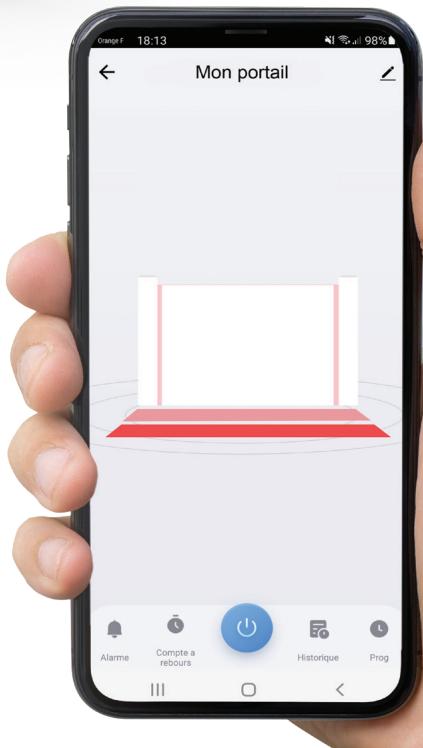

• Le capteur de position permet de vérifier, à distance, que le portail est bien fermé

Fonctionne avec l'application

Fonctionne avec les assistants vocaux

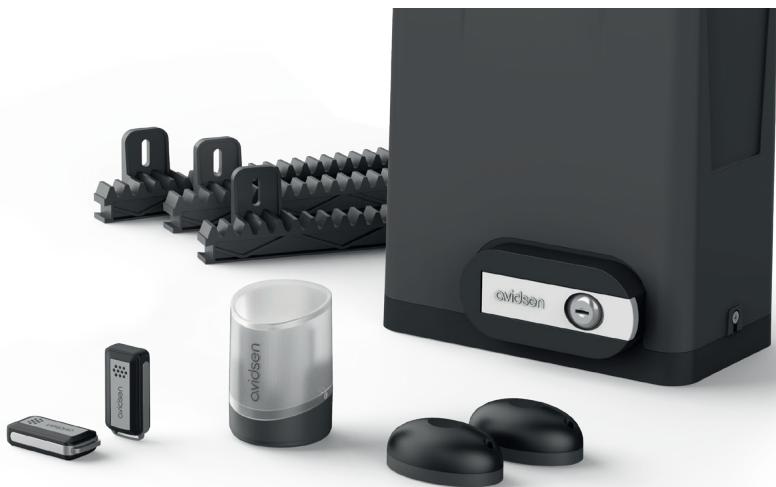

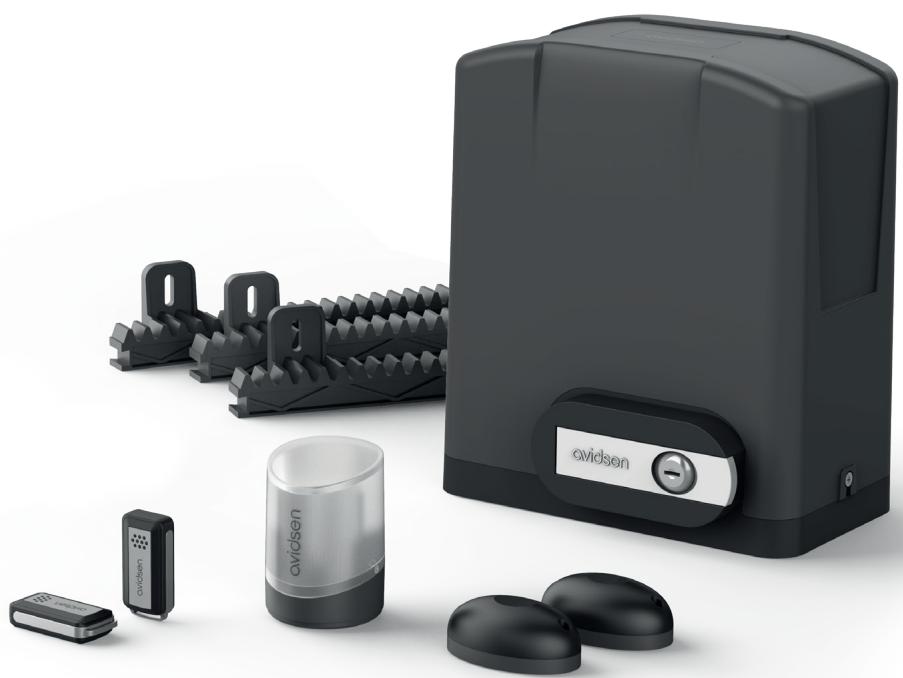

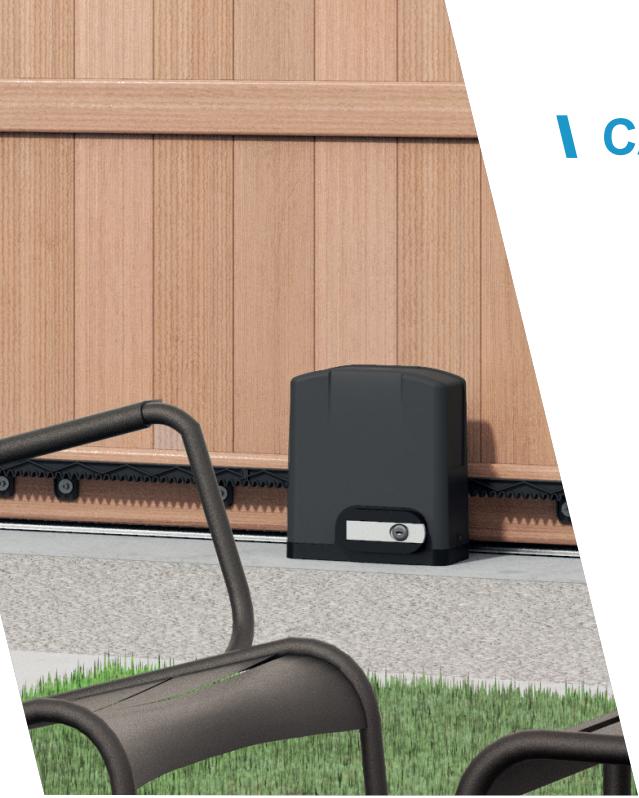

Contenu du KIT

• 1 moteur 24 VDC avec électronique intégrée
• 8 crémaillères de 50cm (soit 4m) en nylon
• 2 télécommandes 433,92 MHz à 4 boutons
• 1 feu clignotant
• 1 jeu de photocellules
• Un module connectée Avidsen Home Gate avec capteur de position précablé

Caractéristiques techniques

MOTORÉDUCTEUR

Type	Motorisation + électronique de commande intégrée
Composition	Moteur 24V, Réducteur mécanique, Electronique de commande
Alimentation	230Vac ou 24Vdc
Puissance maxi	250W
Force maxi	300N
Durée de fonctionnement assignée	10 minutes
Nombre maximum de cycles / heures	10
Sortie feu clignotant	24V pour feu à LED
Sortie photocellules	3 paires maxi en 24V
Entrée photocellules	Entrée pour contact sec normalement fermé
Entrée commande portail	Entrée pour contact sec normalement ouvert
Entrée commande partielle (piéton)	Entrée pour contact sec normalement ouvert
Entrée arrêt d'urgence	Entrée pour contact sec normalement fermé
Température de fonctionnement	-20°C/+60°C
Indice de protection	IP44
Nombre de télécommandes mémorables	20 avec 1 bouton commande portail et 1 bouton commande piéton

FEU CLIGNOTANT

Type	Eclairage à LED 2W maxi Clignotement géré par la carte électronique
Alimentation	Tension maxi d'alimentation : 24VDC
Température de fonctionnement	-20°C/ +60°C
Indice de protection	IP44

TELECOMMANDE

Type	Type : Modulation AM de type OOK. Codage de type Rolling code à 16 bits (soit 65536 combinaisons possibles)
Fréquence	433,92MHz
Alimentation	3V (pile CR2032)
Touches	4 touches
Puisance rayonnée	< 10mW
Autonomie	2 ans à raison de 10 utilisations de 2s par jour
Température de fonctionnement	-20°C / +60°C
Indice de protection	IP40 (Utilisation uniquement en interieur : maison, voiture ou lieu abrité)

PHOTOCELLULES

Type	Détecteur de présence à faisceau infrarouge modulé. Système de sécurité de type D selon la EN 12453
Constitution	1 émetteur TX et 1 récepteur RX
Alimentation	12Vdc, 12Vac, 24Vdc, 24Vac
Puisance maximum assignée	0.7W la paire
Sortie	- 1 sortie à contact sec normalement fermé (COM/NC) - 1 sortie à contact sec normalement ouvert (COM/NO)
Angle d'émission / Angle de réception	10° environ / 10° environ
Portée	15m maximum (portée qui peut être réduite à cause de perturbations climatiques
Nombre de photocellules connectables	Il est possible de connecter jusqu'à 5 récepteurs RX en série
Température de fonctionnement	-20°C/+60°C
Indice de protection	IP44

MODULE RÉCEPTEUR WIFI

Puisance max.	200W
Fonctionnalités	Ouvre portail et porte de garage
Connexion	Filaire 1 sortie
Section de câble	Jusqu'à 1.5 mm2
Usage	Intérieur et extérieur
T° de fonctionnement	-10°C / +50°C
T° de stockage	-20°C / +70°C
Alimentation	230 Vac/50 Hz
Consommation moyenne	< 1 W
Capteur de position	Cable 5m, Distance max entre les deux capteurs : 10 mm
Installation	Proche du portail ou de la porte de garage
Couleur	Blanc
Indice de protection	IP20
