| Type de produit | Adoucisseur d'eau |
| Marque | FLECK |
| Modèle | NB5625 - 5600 SXT APIC |
| Fabricant/Distributeur | APIC |
| Dimensions (H x L x l) | 110 x 55 x 35 cm |
| Poids (vide) | 41 kg |
| Capacité du bac à sel | 75 kg |
| Alimentation électrique | 220 V, 50 Hz |
| Débit instantané maximal | 1700 L/h |
| Pression de service | 2 à 4 bar (recommandée 3,5 bar) |
| Raccordement | 20/27 (3/4”) |
| Technologie de vanne | Volumétrique électronique avec microprocesseur |
| Résine échangeuse d'ions | Oui, dans le corps de l'adoucisseur |
| Fonctions | Adoucissement, régénération automatique, by-pass intégré, réglage de dureté |
| Cycle de régénération | Programmable (heure et fréquence) |
| Forçage calendaire | Tous les 7 jours par défaut (DO=7) |
| Réglage de l'heure | Oui, via touches flèches |
| Vanne mélangeuse | Pour ajuster la dureté de sortie entre 5° et 10° français |
| Évacuation | À l'égout avec rupture de charge, hauteur max 3 m |
| Protection amont | Réducteur de pression et pré-filtre obligatoires |
| Garantie | 1 an main d'œuvre, 3 ans pièces, 10 ans bouteille/corps/résine |
| Entretien préconisé | Remplissage du bac à sel, changement cartouche pré-filtre tous les 3 mois, désinfection résine annuelle |
| Sécurité | Ne pas utiliser avec eau non potable ; débrancher avant intervention |
| Service après-vente | 0892 700 279 (0,34€/min) - www.apicsas.fr |
FOIRE AUX QUESTIONS - NB5625 - 5600 SXT APIC FLECK
Questions des utilisateurs sur NB5625 - 5600 SXT APIC FLECK
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Adoucisseur d'eau au format PDF gratuitement ! Retrouvez votre notice NB5625 - 5600 SXT APIC - FLECK et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NB5625 - 5600 SXT APIC de la marque FLECK.

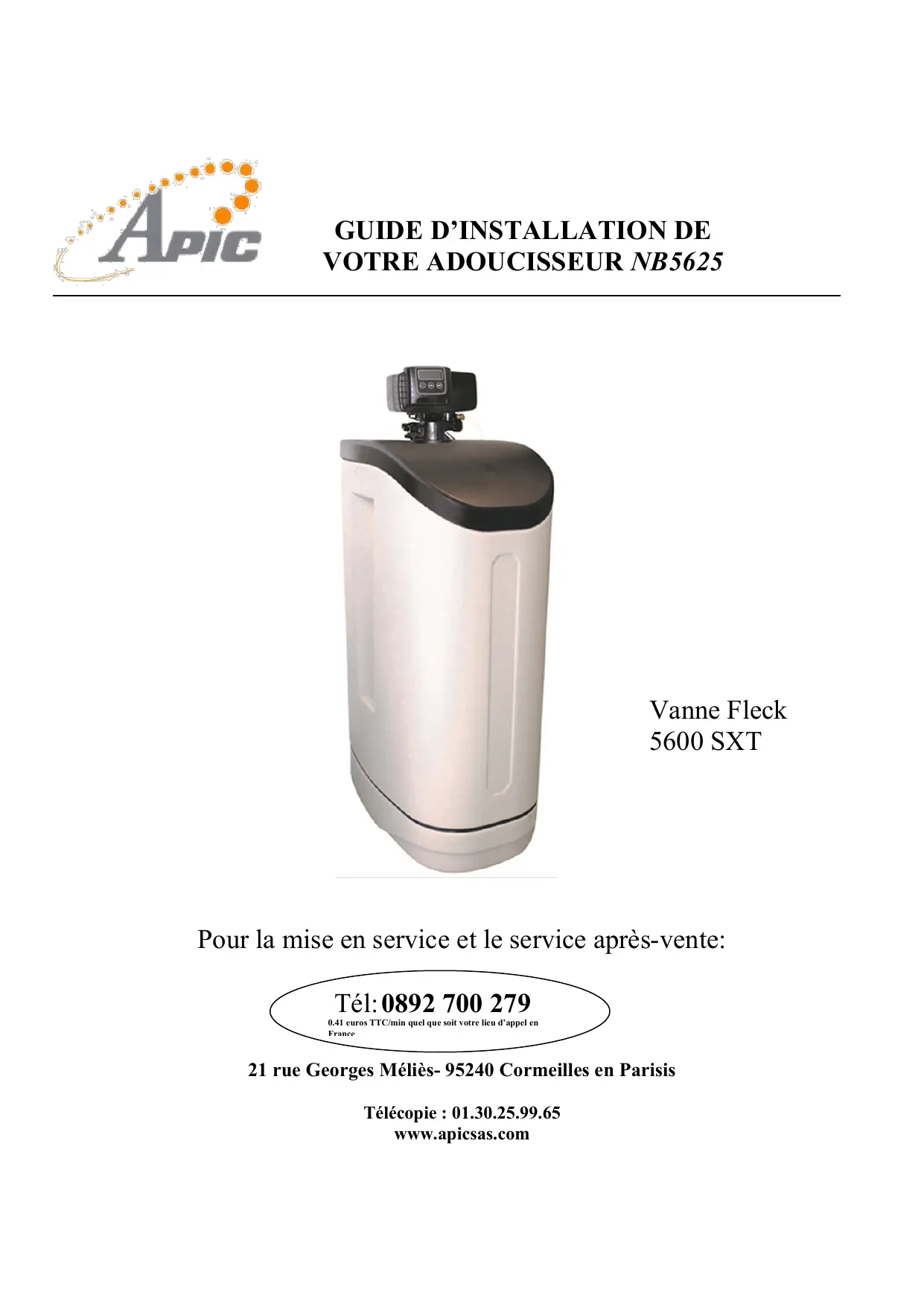

MODE D'EMPLOI NB5625 - 5600 SXT APIC FLECK
Pour la mise en service et le service après-vente:
Tel: 0892 700 279
0.41 euros TTC/min quel que soit votre lieu d'emploi en France
21 rue Georges Méliès- 95240 Cormeilles en Parisis
Télécopie : 01.30.25.99.65
www.apicsas.com
Chers Clients,
Vou venez d'acquérir un adoucisseur NB5625 commercialisé par la société APIC. Nous vous en felicitons et vous remercions de votre confiance.
Notre adoucisseur NB5625 est concu pour vous apporter le comport de l'eau douce ainsi que la protection de vos apparèils de chauffage. Son utilisation est simple et nous vous conseillons de dire attentivement ce livre avant sa mise en service.
Dès à présent le calcaire ne fera plus partie de votre quotidien.
Ce manuel a ete concu pour vous aider a l'installation et au reglage de votre adoucisseur dans les
meilleures conditions.
Pour assurer la longévité de votre adoucisseur et valider votre installation, nous vous offrons la mise en service executée exclusivement par les techniciens agreés par APIC. Télephonez nous au 0892 700 279 0.34 euros/min quel que soit votre lieu d'applen en France
De plus vous avez la possibilité de souscrire un contrat d'entretien (^1)(^2)
Le technicien lors de son passage vous donnera toutes les indications à ce sujet.
Nous restons à votre entière disposition, et vous assurons de nos autres soins pour nos relations futures.
Veuillez/agreer, chers Clients, nos salutations distinguues.
(1) Disponible suivant les magasins.
(2) Détail du contrat en page 3.
GARANTIES
Vouvas 2 possibilités pour le départ de vos garanties :
- Vous appelez nos services au plus tard dans un début de 90 jours après la date d'achat. Dans ce cas la mise en service est gratuite et la date anniversaire des garanties sera prise en compte lors du passage du technicien.
- Vous nous appelez après la période des 90 jours. Dans ce cas, la mise en service vous sera facturée et les garanties demarreront à partir de la date d'achat.
GARANTIES : 1 an sur la main d'oeuvre et le déplacement.
3 ans sur les pieces détachées.
10 ans sur la bouteille, le corps et la résine.
Cette garantie couvre tout vice de fabrication. Elle ne peut s'appliquer que si les-appareils ont fait l'objet d'une installation dans les règles de l'art et d'un usage normal dans les conditions d'emploi pour lesquels ils sont prévus.
La garantie ne s'applique pas aux déteriorations ou accidents provenant de négligences, de défaut de surveillance, d'entretien ou d'une transformation quelconque des apparèils.
La garantie est limitée au remplacement ou à la réparation des pieces défectueuses par notre service technique.
APIC décline toute responsabilité sur les accidents de personnes de choses pouvant survenir suite à l'emploi non conforme des apparêls.
Aucune indemnité ne peut être demandée à titre de dommages et intérêts pour chaque cause que ce soit.
L'échange ou la réparation ne seront accordés que si la garantie est returnée à notre usine et après accord de notre service technique. Aucun退还 ne pourra s'effectuer sans accord préalable.
CONTRAT D'ENTRETIEN
Lors du passage de notre technicien, vous pouvez souscrire à notre contrat d'entretien.
Conditions generales
Les prsentes conditions generales de vente sont applicables aux relations entre APIC et le client au titre du present Programme. Elles ne sont applicables que dans la mesure ou l'installation lors de la souscription du contrat est en ordre de marche conformément aux ralgés en vigueur et exemple de tout vice caché.
Article 1 - PRESTATIONS REGULIERES
Le technicien APIC dans le cadre d'une visite annuelle à la date anniversaire de ce contrat assurera les prestations détaillées ci-après :
UNE VISITE DE MAINTENANCE ET DE CONTROLE comprenant les points suivants :
| ADOUCISSEUR | AUTRES SERVICES |
| - analyse de l'eau : contrôle du TH avant et après l'adoucisseur. | - changement de la cartouche du pré- filtré si nécessaire (produit facteuré) |
| - inspection et nettoyage de l'ensemble hydraulique. | en amont des appareils précités. |
| - vérification des vannes du by-pass. | - désinfection des résines si nécessaire (produit facteuré). |
| - vérification et entretien du système de saumurage. | |
| - nettoyage du bac à sel si nécessaire. | - Elimination du Fer des résines si nécessaire (produit facteuré). |
| - essais des cycles de régénération. | |
| - changement des réglages de l'appareil si nécessaire. | - replissage du bac à sel (sel non fourni). |
| - Contrôle visuel du système de comptage de l'eau douce. |
La souscription à ce contrat permet une remise de 10% sur l'achat de produit d'entretien uniquement dans le cadre d'un entretien de votre adoucisseur (cartouche du pré-filtre, solution désinfectante...).
Pour tout appel justifié par une panne réelle du matériel couvert par le contrat, APIC s'engage à intervenir dans les trois semaines suivant l'appel dans le cadre des jours ouvrés, sauf en cas de force majeure.
APIC prend a sa charge les frais de déplacement, de main d'oeuvre et la fourniture des pieces usagées ou déteriorées.
Cette garantie indiquée ci-dessus n'est pas due dans les cas suivants :
- Utilisation du matériel couvert de manière anormale ou dans des conditions anormales par reférence au manuel d'utilisation fourni par le vendeur du dit matériel, non surveillance du matériel par le client entre les visites.
- Intervention sur le matériel par une personne extérieure au service d'entretien APIC pour tout ou partie des travaux ou fournitures faisant l'objet du présence contrat.
- Intervention pour un cas de panne due à la force majeure : modification dans la nature de l'eau, incendie, gel, foudre, surtension électrique, inondation, surpression...
Dans ces hypothèses ainsi que dans les cas de demande d'intervention non expressément prévue par leprésent contrat (changement de place du matériel ....) les prestations effectues et fournitures de produits feront l'objet d'une facturation.
Les dispositions ci-dessus ne peuvent réduire ou supprimer la garantie légale des vices cachés, à laquelle elles ne peuvent se substituer.
Article 3 - DUREE
Le present Programme Platinium est etabli pour une durée déterminée de un an et debutera à la date d'effet précisé au recto ou à défaut à la date de la signature des présents par les deux parties.
Article 4-FORMULE DE REVISION
La cotisation forfaitaire sera revisée annuellement à la date anniversaire de la date de prise d'effet du contrat Programme Platinium en fonction des variations affectant à la hausse le coût des diverses prestations inclues dans le contrat.
En outre, toute modification legale du taux de TVA s'appliquera de plein croit et sans avis aux cotisations échues à compter de l'entrée en vigueur du nouveau taux.
Article 5-RESILIATION
Le present contrat Programme Platinium peut etre dénonce par l'une ou I'autre des parties par I'envoi d'une lettre recommandee avec accusé de reception deux mois avant la date anniversaire de la date de prise d'effet du contrat. Le non paiement par le client de toute somme due ou le non respect de I'une de ses obligations entraignera la résiliation du present contrat par la société APIC, par simple letter requandienne avec accusé de reception, sans préjudice de son droit de réclamer tout dommage et intérêt.
AVERTISSEMENT: si son utilise, son exploitation ou sa maintenance est incorrecte, ce produit peut provoquer des blessures graves. Les personnes chargées de l'installer, de le faire fonctionner ou de l'entrenir doivent être formées pour son utilisation, averties de ses dangers et doivent dire la totalité du manuel avant d'essayer d'insteller, de faire fonctionner ou d'entrenir ce produit.
CHARACTERISTIQUES DE L'ADOUCISSEUR ELITE
| Dimensions (cm) | NB 5625 |
| H Hauteur | 110 |
| L Profondeur | 55 |
| l largeur | 35 |
| Poids vide (kg) | 41 |
| Contenance du bac à sel | 75 kg |
DESCRIPTION
La vanne volumétrique électronique est dirigée par un microproesseur.
Le corps de l'adoucisseur contient la résine.
La canne d'aspiration permet la régénération de la résine. Un flotteur empêche tout débordement.
Le bac à sel contient le sel utilisé pour la fabrication de la saumure.
FONCTIONNEMENT D'UN ADOUCISSEUR
Un adoucisseur est un apparéil qui vous permet de transformer une eau dure en eau douce. Cette eau dure traverse de la résine présente dans le corps de l'adoucisseur. Cette résine va capter le calcaire comme indiqué dans le schéma ci dessous :
Phase I: La résine est totalement saturee en sodium, prete à l'emploi.
Phase II: De l'eau dure " A " traverse le lit de résine.
- Le calcium est capté par la résine aux dépens du sodium qui est libéré.
- De l'eau douce " B "ressort de l'appareil.
Phase III : La résine est totalement saturee en calcium. L'eau n'est plus adoucie.
Phase IV: La résine est regénérée avec de la saumure perceptant de détacher le calcaire de la résine pour l'évacuer à l'égout.
Phase V: La résine est totalement saturee en sodium, prete a l'emploi.
INSTALLATION DANS LES REGLES DE L'ART
ATTENTION: La garantie de nos apparèils n'est valable que lorsque le montage est fait « dans les règles de l'art ».
Choix de l'emplacement :
- Placer l'adoucisseur dans un endroit sec, aéré, à l'abri du gel ou d'une source de chaleur.
- Monter impératifement un réducteur de pression et un préfiltre avant l'appareil.
- Installerer votre adoucisseur sur une canalisation d'eau froide obligatoirement avec des flexibles souples afin de ne pas endommager la vanne de votre apparéil et facilitier son déménagement.
- Prévoir une évacuation à l'égout (jusqu'à 3m de haut avec une pression de 3 bar) avec rupture de charge. Utiliser le tuyau en plastique dur compris dans le kit d'installation.
- Il n'est pas nécessaire de monter le système avec un by pass puisqu'il y en a un déjà installé sur la vanne
- Prévoir une évacuation pour la surverse en cas de débordement.
- Prévoir un branchement électrique (tension 220V).
- Prévoir un sol plan pouvant supporter la masse de l'appareil.
- Ne pas utiliser de pâte à étanchéité ou de pâte à joint. Pour l'étanchéité des raccords, préférer l'utilisation du ruban télflon.
Veiller à laisser un espace de 5 cm minimum sous les cuves pour un entretien aisé. - Lors du serrage des bagues du corps de filtr, ne pas exercer de force excessive de nature à endommager le plastique. Un serrage avec des clés type clé anglaise ou multiprise permettant d'exercer un couple trop important est interdit. La clé fournie avec votre kit d'installation sert uniquement à desserrer la bague de serrage du filtr, le serrage doit s'effectuer à la main
Pression minimum
Pression maximum
Pression recommende
Diametre de raccordement
Débit instantané
2 bar
4 bar
3.5 bar (au dela
réducteur obligatoire)
20/27
1 700 L/h
Vers évacuation avec rupture de charge
AVERTISSEMENT: ce système n'est pas conçu pour être utilisé avec de l'eau non potable d'un point de vue microbiologique ou avec de l'eau dont la qualité est inconnue.
Détail du branchement en eau :
En regardant la vanne par l'arrête, l'arrivée d'eau est à gauche.
Sortie d'eau
Arrivée d'eau
Tuyau sortie / évacuation égôtut
Mise à l'égout : l'écoulement du tuyau d'évacuation doit se trouver situé plus bas que le niveau de son raccordement à l'adoucisseur.
- évacuation vers fosse septique compatible.
Une rupture de charge, c'est à dire un espace entre le tuyau du tout à l'égout et l'évacuation, est nécessaire pour des raisons sanitaires. Le tuyau ne doit pas toucher les parois de l'évacuation. Voici un exemple, avec un entonnoir de 12 cm de diamètre et le tuyau d'évacuation en face de son centre.

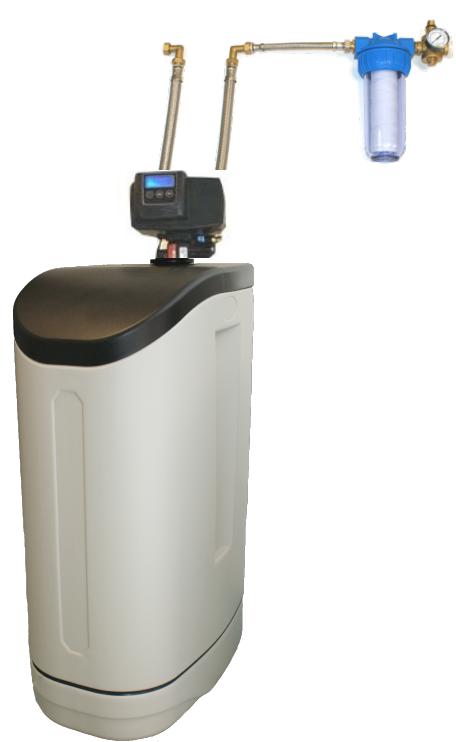

Détaillumontaged'installation：
Il est préconisé d'utiliser le kit de raccordement spécialément étudié pour l'installation de nos adoucisseurs d'eau pour sa capacité de montage.
Réducteur de pression
Pré-filtre
Flexibles de raccordement
ATTENTION à la jonction entre les raccords liaiton et plastique. La garantie de cet apparéil ne prend pas en compte la dépréciation des pas de vis en cours de montage.
Vanne de by-pass
Votre adoucisseur est equipé d'une vanne 1 / 4 de tour qui vous permet de couper l'eau dans l'alimentation et le retard de votre vanne.
Les vannes de ce modele peuvent se tournar à la main.
Lorsque les vannes du by pass sont alignés (ou parallèle) aux flexibles, l'eau rentre dans l'adoucisseur et en ressort. Si les vannes sont perpendicularaires aux flexibles, l'appareil est en by pass et l'eau ne rentre pas dans l'adoucisseur.
A LIRE ATTENTIVEMENT!!
La mise en service gratuite de votre adoucisseur NB5625 doit être effectuee impératifement par un technicien APIC.
Veuillez téléphoner au: 0892 700 279 0.34 euros/min què que soit votre lieu d'applé ou vous rendre sur le site internet www.apicsas.fr rubrique contactez nous et replissez le formulaire en cochant la case mise en service
Nos services vous fixeront un rendez-vous au besoin des plannings.
En cas d'urgence vous pouvez effectuer la mise en service rapide désrite ci-dessous et le technicien contrôle touts les paramètres lors de son passage.
MISE EN SERVICE DE VOTRE ADOUCISSEUR
Mise sous tension :
Reliez votre adoucisseur à une prise de courant 220V
Mise en eau :
Ouvrez sur les vannes de by pass. L'eau commence à circuler dans la résine. Vérifiez s'il y a des fuites. Ouvrez un robinet d'eau froide avec précaution, de l'air doit s'échapper. Si l'eau est de couleur ocre, laissez couler jusqu'à ce que l'eau redevienne limpide, il s'agit d'un résidu de poussière de résine. Dévissez le mousseur de votre robinet, s'il en est muni, pour éviter son obstruction.
Programmation de la vanne FLECK 5600 SXT:
Réglage de l'heure à l'aide des flèches.
On ne peut entrer dans le mode programmation que si la vanne est en position service. Durant le mode programmation, la vanne opère normalement en enregistrant toutes les informations.
Pour régler l'heure, appuyer et maintainir une des deux flèches (▲ ou▼) pendant 5 secondes.
Vous verrez apparaitre TD en haut à gauche de l'écran. Utiliser les touches et pour modifier les valeurs affichées.
Appuyer sur la touche 6 pour valider votre heures et revenir en mode service.
Remarque: si l'heure clignote,ILA signifie qu'il y a eut une coupure de courant. Dans ce cas, appuyer sur une flèche et l'heure redeviendra fixe ou rester appuyer sur une des flèches comme indiqué ci-dessus afin de régler cette heures.
Pourrezren dans la programmation,appuyer sur touches et en meme temps pendant 5
seconds. You entrez alors dan la programmation.
Etape 1:Réglage du forçage calendaire
Après avoir appuyé sur les deux flèches pendant 5 secondes, vous allez voir DO en haut de l'écran à gauche. Vous nevez avoir le chiffre 7 sur l'écran. Si cela n'est pas le cas modifier le chiffre avec les flèches et valider avec le bouton 6. Vous arriverez sur le programme suivant (heure de régénération).
Ce forçage a lieu pour des raisons sanitaires.
Etape 2: Réglage de l'heure de régénération
L'heure de régénération est par défaut fixée à 2 heures du matin. Vous pouvez la changer à l'aide des flèches (vous doivent voir RT en haut à gauche de votre écran). Une fois l'heure régée, appuyer sur 6 – afin de valider cette heures et de passer à l'étape suivante
Remarque : Pendant la régénération, vous pouvez toujours consommer de l'eau mais elle sera dure.
Etape 3:Durete de I'eau
La vanne doit indiquer H en haut à gauche de l'écran. Indiquer votre durée d'eau à l'aide des flèches. Pour valider votre durée, appuyer sur 6 . Vouseturnez sur l'heure.

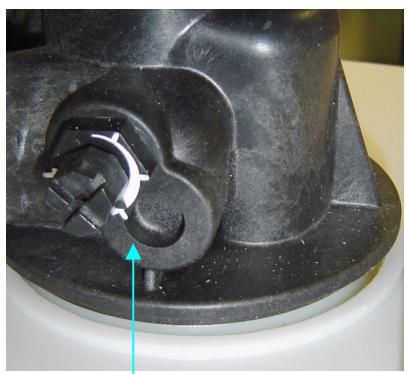

Réglage de la durée d'eau en sortie :
Par défaut l'eau sort de l'adoucisseur à 0^ , il faut donc rajouter de l'eau dure, à l'aide de la vanne mélangeuse située sur la gauche de la vanne, pour avoir une durété de sortie entre 5^ et 10^ . Analysez votre eau en sortie à l'aide du kit TH Test (vendu séparément). Si votre eau a une durété inférieure à 5^ , tournez la vanne dans le sens des aiguilles d'une montre, si votre durété est supérieure à 10^ , tournez la vanne dans le sens inverse. Laissez couler l'eau quelques minutes et retestez votre eau. Lorsque vous étés entre 5^ et 10^ , le réglage est fini.
Si vous n'avez pas de TH Test, vous pouvez tourner d'un quart de tour la vanne dans le sens horaire. Le technicien réglera plus précisément la sortie lors de son passage.
Vanne mélangeuse
Régénération manuelle:
Il y a deux solutions pour déclencher une régénération manuelle.
Appuyer et relâcher la touche 6 : Le robinet en bas à droite de l'écran va clignoter. La régénération commencerà à l'heure pré régée. Pour annuler cette régénération, rappuyer sur la touche 6.
Appuyer et maintainir pendant 5 secondes la touche 6 : une régénération demarrera instantanément.
Ajoutez 1 ou maximum 2 sacs de sel pour adoucisseur de 25kg
AVERTISSEMENT: Pour toute intervention débrancher l'alimentation électrique afin d'éviter tout risque d'électrocution. Ce produit ne comprendaucun élément à remplacer par l'utilisateur. Pour tout problème s'adresser à la société APIC au 0892 700 279 0.34 euros/minquel que soit votre lieu d'applé ou replisssez un formaulaire dans la rubrique contactez nous sur le site www.apicsas.fr
Voudevezveilleren permanenceà:
Remplir le bac à Sel de Sel en pastilles (jusqu'à 2 sacs de 25kg ). Ne remplissez le bac que lorsqu'il est quasiment vide (2 - 3cm au fond du bac
Remplacer la cartouche du pré-filtre se situant en amont de l'adoucisseur tous les trois mois ou après colmatage. Nous vous conseillons la cartouche ultrafine.
Désinfecter la résine avec notre solution désinfectante pour adoucisseur tous les ans. Dans le cas d'une longue absence (par exemple les vacances), il est conseilé d'utiliser la Solution Désinfectante pour Adoucisseur au retard.
Deux flacons de 250ml doivent etre versés dans le bac a sel. La désinfection se fait lors de la mise en route d'une regeneration manuelle.
Vérifier la durée initiale et finale en utilisant le « TH TEST »
ATTENTION: l'eau ne doit s'écouler à l'égout que pendant les périodes de régéné Un écoulement permanent serait un signe de disfonctionnement. Dans ce cas contacter notre Service Àpès Vente.
L'entretien spécifique de votre adoucisseur peut être effectué par l'un de nos techniciens si vous souscrivez à un contrat d'entretien (1) (2).
