MODE D'EMPLOI BASIC, 300 L EQUATION

7 TT EQ2 00 EAN CODE : 327600588825 EAN CODE : 327600588849 EAN CODE : 327600588863 EAN CODE : 327600588887 EX cures eau éLecrrique EAN CODE Sastostene EAN CODE : 327600588924 2 Cefommément ais en vigueur le demir vendeur du prise d'appliquer une garantie ar pes man uvre au consommateur

5 1O 8 0 Modèle | Puissance | Voltage | Connexion maximale | (V) |hydraulique TÉ chauffe-eau rempli (kg m) 4] Almm)_| Bimm) | Cimm)

À AvERTISSEMENTS GÉNÉRAUX Cet appareil n'est pas destiné à être utilisé par des personnes {y compris des enfants) présentant un handicap physique, sensoriel ou mental, ou par des personnes dénuées d'expérience ou de connaissances, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance adéquate ou d'instructions préalables concernant l'utilisation de l'appareil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil. Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes présentant des capacités physiques, sensorielles ou mentales réduites, ou dénuées d'expérience ou de connaissances, s'ils sont correctement surveillés ou s'ils ont recu les instructions nécessaires à une utilisation sécurisée de l'appareil et que les risques sont pris en considération. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance. ATTENTION !'Article lourd. Manipuler avec soin :

1. Installer l'appareil dans une pièce à l'abri du gel. L'appareil n'est

pas couvert par la garantie s'il est endommagé suite au blocage du groupe de sécurité.

2. S'assurer que le mur sur lequel l'appareil est monté peut

supporter Le poids de l'appareil rempli d'eau.

3. Si l'appareil doit être installé dans une pièce où un endroit où

la température ambiante est supérieure à 35°C, il convient d'apporter une ventilation suffisante.

4. Dans une salle de bains, l'appareil ne doit pas être installé dans

Les volumes V1 et V2 (Voir fig. 1.1, p. 15]. Si Le chauffe-eau doit être installé au-dessus d'un espace de vie, un bac de rétention avec une évacuation raccordée à l'égout devra être installé. Le chauffe-eau doit être installé dans un endroit facile d'accès.

5. En cas d'utilisation de tuyaux PER, il est fortement recommandé

d'installer un régulateur thermostatique sur Le tuyau de sortie de l'appareil. IL sera réglé en fonction de La performance du matériau utilisé.

Installation d'un appareil mural vertical : afin de permettre Le remplacement de l'élément chauffant, laisser un espace libre de 500 mm entre Les extrémités des tubes et Le mur ou Le meuble fixe. Pour éviter tout risque de blessure ou de choc électrique, couper l'alimentation électrique avant de retirer Le capot. L'installation doit être équipée, en amont de l'appareil, d'un dispositif de coupure bipolaire (fusible, disjoncteur] conforme aux réglementations locales (disjoncteur différentiel 30 mA). Si Le câble d'alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial disponible auprès du fabricant ou du service après-vente. Un groupe de sécurité [ou tout autre nouveau dispositif permettant de Limiter La pression de la cuve] à 0,7 ou 0.9MPa {7 ou 9 bars), selon la pression nominale, et de dimensions 1/2° ou 3/4" sera obligatoirement installé sur l'entrée du chauffe-eau, à l'abri du gel et dans le respect des réglementations locales. Faire fonctionner de facon régulière Le dispositif de vidange du groupe de sécurité afin d'éviter La formation de calcaire et vérifier qu'il n'est pas bloqué. Les accessoires hydrauliques ne doivent pas se trouver entre le groupe de sécurité et l'arrivée d'eau froide. Un réducteur de pression {non fourni] est requis Lorsque la pression d'alimentation en eau est supérieure à 0,5 MPa (5 bars) et devra être installé sur l'alimentation principale. . Raccorder Le groupe de sécurité à un tuyau d'évacuation non pressurisé, à l'abri du gel, avec une pente continue permettant d'évacuer l'eau pendant la chauffe ou la vidange du chauffe-eau. . Les tuyaux utilisés doivent supporter 1 MPa (10 bars] et 100 °C. . Ne jamais allumer le chauffe-eau sans eau. . Pour vidanger l'appareil : couper l'alimentation électrique et l'arrivée d'eau froide, ouvrir les robinets d'eau chaude et manœæuvrer la valve de sécurité. . Les produits décrits dans ce manuel peuvent être modifiés à tout moment afin d'être en conformité avec la technologie et Les normes. Ces appareils sont conformes aux directives 2014/30/ UE concernant la compatibilité électromagnétique, 2014/35/ UE concernant la basse tension, 2015/863/UE et 2017/2102/ UE complétant la directive 2011/65/UE concernant La ROHS et au règlement 2013/814/UE complétant la directive 2009/125/ EC pour l'écoconception. :

18. Traitement des appareils électriques et électroniques en fin de

vie (Applicable dans Les États membres de l'UE). Ce pictogramme indique que ce produit ne doit pas être éliminé avec des déchets ménagers non triés. Un système d'élimination et de traitement spécifique aux équipements électriques et électroniques usagés, dont l'utilisation est obligatoire, em a été mis en place comprenant un droit de reprise gratuit de l'équipement usagé à l'occasion de l'achat d'un équipement neuf et une collecte sélective par un organisme agréé. Pour plus de renseignements vous pouvez vous adresser à votre magasin ou à votre mairie. Une élimination correcte des équipements électriques et électroniques usagés garantit un traitement et une valorisation appropriée permettant d'éviter des dommages à l'environnement et à la santé humaine et de préserver Les ressources naturelles.

19. Ce produit est destiné à être utilisé à une altitude maximum

20. Toujours connecter Le fil de terre du câble à la terre ou à la

borne appropriée identifiée par Le symbole ©.

21. Le livret d'instruction de ce produit est disponible auprès du

service après-vente (page 9).

22. Se reporter aux figures d'installation (pages 15 à 17].

1. INSTALLATION DU PRODUIT. Voir « Avertissements généraux » de N°.1 à N°.6

Pour l'installation du produit, se reporter aux schémas de La section 1, pages 15 à 17.

2. CONNEXION HYDRAULIQUE

Pour le raccordement hydraulique, se reporter aux schémas de la section 2, page 18. La tuyauterie d'alimentation doit être nettoyée avant de procéder au raccordement hydraulique. Afin d'éviter La corrosion du tuyau (contact direct fer/cuivre], le raccordement à la sortie d'eau chaude doit être réalisé avec un raccord diélectrique. L'utilisation de raccords en laiton est interdite.

L'installation doit comporter un réducteur de pression si la pression d'alimentation est supérieure à 0,5 MPa (5 bar]. Le réducteur de pression doit être monté au départ de La distribution générale. Une pression de 0,3 à 0,4 MPa (3 à 4 bar) est recommandée. L'installation doit être effectuée avec un groupe de sécurité taré à 0,7 MPa (7 bar) (non fourni), neuf, de dimensions 1/2 ou 3/4" suivant La capacité installée. ILest obligatoire de placer Le groupe de sécurité NEUF directement sur l'entrée d'eau froide, et à l'abri du gel. En outre, il ne faut absolument pas qu'en cas de surpression, l'écoulement en résultant puisse être freiné. Raccorder l'organe de sécurité à un tuyau de vidange maintenu à l'air libre, dans un environnement hors gel, en pente continue vers Le bas, pour évacuer l'eau de dilatation de La chauffe ou l'eau en cas de vidange du chauffe-eau. Ceci implique que Le tube de vidange ait un diamètre adapté au débit.

3. CONNEXION ÉLECTRIQUE

Pour Le raccordement électrique, se reporter aux schémas de la section 3, pages 19-20. - Le chauffe-eau peut être raccordé et utilisé uniquement sur 220-240 V CA. Raccorder le chauffe-eau à l'aide d'un câble rigide avec des conducteurs de 2,5 mm. Utiliser une canalisation standardisée (conduit rigide ou flexible] jusqu'au capot du boîtier étalonné. - Toujours raccorder le fil de terre du câble à La terre ou à La borne appropriée identifiée par Le symbole @. Pour des raisons de sécurité, ce raccordement est obligatoire. Le fil de terre, vert - jaune, doit être plus long que Les fils des phases. L'installation doit être équipée, en amont de l'appareil, d'un dispositif de coupure bipolaire (fusible, distance de contact minimum de 3 mm, disjoncteur]. Dans le cas où Les raccords hydrauliques sont en matériau isolé, les circuits électriques doivent être protégés par un disjoncteur différentiel de 30 mA adapté aux normes locales. Coupe-circuit thermique [voir Les schémas de La section 3, pages 19-20] : tous nos produits sont équipés d'un thermostat avec coupe-circuit thermique et d'un réarmement manuel qui coupe l'alimentation électrique du chauffe-eau en cas de surchauffe. Si la sécurité se déclenche couper l'alimentation électrique et réarmer Le coupe- circuit thermique. Si le coupe-circuit continue à se déclencher, remplacer Le thermostat. Ne jamais court-circuiter La coupure de sécurité ou Le thermostat. Raccorder l'alimentation électrique uniquement via La borne.

- ATTENTION ! NE JAMAIS ALLUMER LE CHAUFFE-EAU SANS EAU. Les modèles dotés d'un élément chauffant électrique seraient certainement endommagés. - Remplir entièrement la cuve. Avant d'allumer Le chauffe-eau, ouvrir Les robinets d'eau chaude et vidanger Les tuyaux afin d'évacuer l'air. - Vérifier l'étanchéité des tubulures et du joint de bride sous Le capot en plastique. En cas de fuite, resserrer de façon modérée. Vérifier Le fonctionnement des composants hydrauliques et du groupe de sécurité. - Allumer Le chauffe-eau. Après 15 à 30 minutes, selon La capacité de l'appareil, l'eau devrait s'écouler par Le drain. C'est normal, cela est dû à l'expansion de l'eau. Vérifier l'absence de fuite au niveau des raccords et, si nécessaire, rétablir l'étanchéité. Pendant La chauffe et selon La qualité de l'eau, Les cuves d'eau chaude peuvent faire un bruit de bouillonnement. Ce bruit est normal et n'indique pas un défaut de l'appareil.

1. TÉMOIN D'ALIMENTATION A Ce témoin Lumineux indique que Les pièces

actives de l'appareil sont alimentées. Le témoin lumineux d'alimentation est indépendant du statut du thermostat de sécurité. Le témoin reste allumé, tant que l'appareil est alimenté en électricité.

2. TÉMOIN DE CHAUFFE WŸ Cetémoin indique que le chauffe-eau chauffe l'eau

et que l'élément chauffant est en marche.

3. MOLETTE DE RÉGULATION

— Position hors-gel - Position ECO (sentir Le clic) - Position MAX (Consulter Le schéma 4, page 21). © maintenance - ATTENTION !Avant de retirer Le capot en plastique, assurez-vous que l'alimentation électrique est coupée afin d'éviter tout risque de blessure ou de choc électrique.

1. ENTRETIEN PAR L'UTILISATEUR

Une fois par mois, faire fonctionner Le dispositif de vidange de La valve de sécurité afin d'éviter La formation de calcaire et à vérifier que Le groupe de sécurité n'est pas bloqué. Si cela n'est pas fait, des dommages pourraient survenir et La garantie

pourrait être invalidée. Si l'installation comporte une pompe de surpression, avant de La démarrer après une longue période d'inactivité, tourner le rotor conformément aux instructions du fabricant.

2. ENTRETIEN PAR UN PERSONNEL QUALIFIÉ

- Détartrage : retirer Les dépôts de calcaire. Ne pas racler ou taper pour décrocher la couche de calcaire. Cela pourrait endommager le revêtement. - Anode en magnésium : changer l'anode en magnésium tous Les 2 ans ou si son diamètre est inférieur à 10 mm. - Élément chauffant : Le remplacement d’un élément chauffant gainé implique La vidange du chauffe-eau et Le remplacement du joint de bride. Remonter l'élément chauffant, serrer raisonnablement les écrous (serrage en croix], vérifier l'absence de fuite à l'issue de La première chauffe, resserrer si nécessaire. - Vidange : couper l'alimentation électrique et l'alimentation d'eau froide ; ouvrir les robinets d'eau chaude et La valve de vidange du groupe de sécurité. Liste des pièces détachées : joint de bride, anode en magnésium [voir section 5, page 22). Conseils aux utilisateurs + Lorsque l'eau a un TH > 20% ilest recommandé de la traiter avec un adoucisseur. Si vous utilisez un adoucisseur, la dureté de l'eau doit rester au-dessus de 15°f. + En cas d'absence prolongée, tout particulièrement en hiver, vidangez votre appareil en suivant La procédure ci-dessus. + Ce chauffe-eau est équipé d'un thermostat ayant une température de fonctionnement supérieure à 60°C en position maximale (voir schéma page 21), capable de limiter La prolifération des bactéries de Legionella dans Le réservoir. - Attention ! Au-dessus de 50°C, l'eau peut provoquer immédiatement de graves brûlures. Faire attention à La température de l'eau avant un bain ou une douche.

Q PORTÉE DE LA GARANTIE

Le chauffe-eau doit être installé, utilisé et entretenu conformément aux bonnes pratiques et dans Le respect des normes en vigueur dans Le pays où il est installé et des instructions contenues dans Le présent document. Au sein de l'Union Européenne, cet appareil est couvert par La garantie légale accordée aux consommateurs conformément à la directive 1999/44/CE. Cette garantie entre en vigueur au moment où l'appareil est livré au consommateur. Outre La garantie légale, certains éléments sont couverts par une garantie supplémentaire portant uniquement sur l'échange gratuit de La cuve et des composants identifiés comme défectueux. Cela n'inclut pas Les frais de remplacement ou de transport.

Voir Le tableau ci-dessous. Cette garantie commerciale n'affecte pas vos droits légaux. Elle s'applique dans le pays où Le produit a été acheté, à La condition qu'il soit également installé dans ce même pays. Le revendeur doit être informé de tout dommage avant que Le produit soit échangé sous garantie et l'appareil doit être mis à La disposition des experts de La compagnie d'assurance et du fabricant pour inspection. Garantie légale 2ans Garantie commerciale h : A A 3 ans (soit 5 ans) supplémentaire sur cuve émaillée Pièces et main d'œuvre 2ans Exclusions : pièces d'usure : anodes en magnésium. Équipement qui ne peut pas être évalué [accès difficile pour Les réparations, l'entretien ou l'évaluation]. Équipement exposé à des conditions environnementales anormales : gel, intempéries, eau anormalement agressive ou non conforme aux normes relatives à l'eau potable, surtensions électriques. Équipement installé sans tenir compte des normes en vigueur dans le pays d'installation : absence ou mauvaise installation des dispositifs de sécurité, corrosion anormale due à des raccords d'eau inappropriés (contact fer/cuivre], mauvaise mise à La terre, épaisseur de câble inadaptée, non respect des schémas de raccordement disponibles dans les présentes instructions. Équipement n'étant pas entretenu conformément aux présentes instructions. Réparations où remplacement de pièces ou de composants de l'équipement n'ayant pas été effectués ou n'ayant pas été autorisés par l'entreprise responsable de La garantie. Le changement d'un composant ne rallonge pas la durée de la garantie Les produits illustrés dans Les présentes instructions peuvent être modifiés à tout moment afin de refléter Les changements de fabrication et les normes en vigueur. Pour faire fonctionner votre garantie, contactez votre installateur ou votre revendeur. Si nécessaire, contactez : FRANCE : Certaines opérations peuvent nécessiter Les compétences d'un professionnel. Pour toutes questions, appelez Le [0 977 401 016 ERA] du lundi au vendredi de 8h à 12h30 et de 13h30 à 18h. L'installation du chauffe-eau doit avoir lieu dans un local dont La température reste au-dessus de 5°C (risque de gel dans Le groupe de sécurité pouvant générer des surpressions dans Le chauffe-eau).

, GARANTIE Type / Référence : LÉGALE Numéro de série : Nom et adresse du client : © quIDE DE DÉPANNAGE 1-CONSULTEZ LES TABLEAUX D'AIDE AU DÉPANNAGE

1- À contrôler par l'usager :

- Vérifier que Le voyant d'alimentation La est allumé - La molette n'est pas réglée en mode hors gel # - Vérifier qu'un dispositif de protection ne soit pas abaissé (disjoncteur] ou remplacer Le fusible Siles étapes du point | sont vérifiées et que Le problème n'est pas résolu, procéder comme ci-dessous. - Attention ! Les manipulations suivantes nécessitent l'intervention d’un professionnel qualifié. Les mesures de tension doivent être effectuées avec un multimètre. L'utilisation d'un « Tournevis testeur » est dangereuse car il ne permet pas la vérification fiable de présence de tension ou d'absence de tension. Il - Les manipulations suivantes nécessitent de s'assurer, à chaque étape, que l'appareil a bien été mis hors tension à l'aide d’un Vérificateur d’Absence de Tension (V.A.T.). - Couper l'alimentation électrique et vérifier l'absence de tension au niveau du raccordement électrique de l'appareil au réseau électrique du logement. - Vérifier que Le coupe-circuit thermique [voir schéma 3 pages 19-20) ne s'est pas déclenché en appuyant sur Le petit bouton rond au centre.

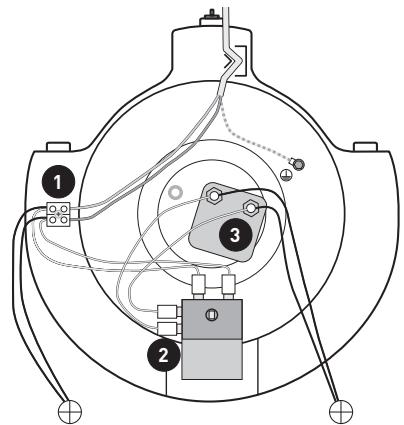

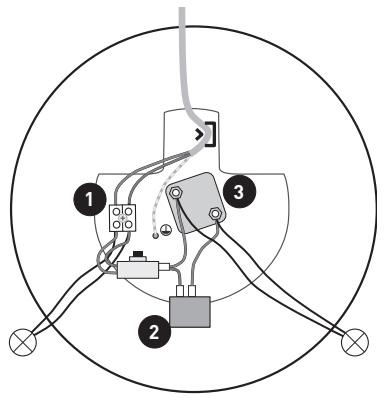

Si Le coupe-circuit thermique ne s'était pas déclenché, procéder aux mesures ci-dessous : Ill - Mesurer La tension avec un multimètre à chacun des points suivants : 50L 75 à300L Repère Descriptif du point de prise de tension| S'il n’y a pas de courant 1 Au raccordement du chauffe-eau sur | Problème d'alimentation à l'alimentation électrique du logement | corriger par un électricien Sécurité thermique 2 | À la sortie de la sécurité thermique - Hors Service 3 Au niveau de la résistance électrique | Problème de thermostat Si la tension est bonne sur la totalité des points précédents, couper l'alimentation électrique, débrancher la résistance (repère 3) et mesurer la résistance ohmique de la résistance. Si La valeur est de 0 Ohm, alors la résistance est hors service : elle est à remplacer.

Actions à mener Solution Cause possible 1/ Vérifier La position de La molette sur Le boîtier de commande Positionner le thermostat au maximum (MAX) en tournant la molette au maximum à droite Réglage du thermostat trop bas 2/ Ouvrir un robinet d'eau chaude de l'habitation Vérifier La résistance, la remplacer si nécessaire Défaut d'alimentation

Maintenance, Article 2] Couper l'alimentation électrique puis procéder à La vidange du chauffe-eau [voir Actions à mener Solution Cause possible Localiser la fuite : au niveau des raccords d’eau froide et eau chaude {Voir Maintenance, Article 2] Refaire l'ensemble des raccords. {Voir schémas 2, page 18]. Mauvaise étanchéité des raccords Localiser la fuite : au niveau des écrous sous le capot plastique {Voir Maintenance, Article 2] Procéder au remplacement du joint d'étanchéité Joint d'étanchéité détérioré Localiser la fuite : au niveau de la cuve {Voir Maintenance, Article 2] Remplacer le chauffe-eau Corrosion de la cuve

Actions à mener Solution Cause possible Vérifier que Le bruit a lieu quand le chauffe-eau est en cours de chauffe Si Le bruit à Lieu pendant la chauffe, procéder au détartrage du chauffe-eau {Voir Maintenance, Article 2] Chauffe-eau entartré Si Le bruit n'a pas lieu pendant la chauffe ou sil s’agit de bruits de claquements ou sil a lieu au moment de l'ouverture d’un robinet, faire intervenir un plombier pour qu'il trouve l'origine du problème Le chauffe-eau n'est pas en cause

Actions à mener Solution Cause possible Baisser légèrement le réglage du thermostat en tournant la molette dans le sens inverse des aiguilles d'une montre {Voir Installation et Mise en marche] Régler Le thermostat à la température souhaitée Thermostat réglé au maximum Faites réparer cet appareil par une personne qualifiée. Ce produit électrique est conforme aux normes de sécurité en vigueur. Les réparations ne devront être réalisées que par des techniciens qualifiés utilisant des pièces de rechange d'origine. Tout manquement à cette consigne peut s'avérer particulièrement dangereux pour Les usagers.

Coordonnées SAV page 9.

1-Entrée d'eau froide 2-Réducteur de pression > 0,5 MPa (5 bar] 3-Manchon diélectrique 4-Groupe de sécurité 5-Siphon 6-Sortie d'eau chaude

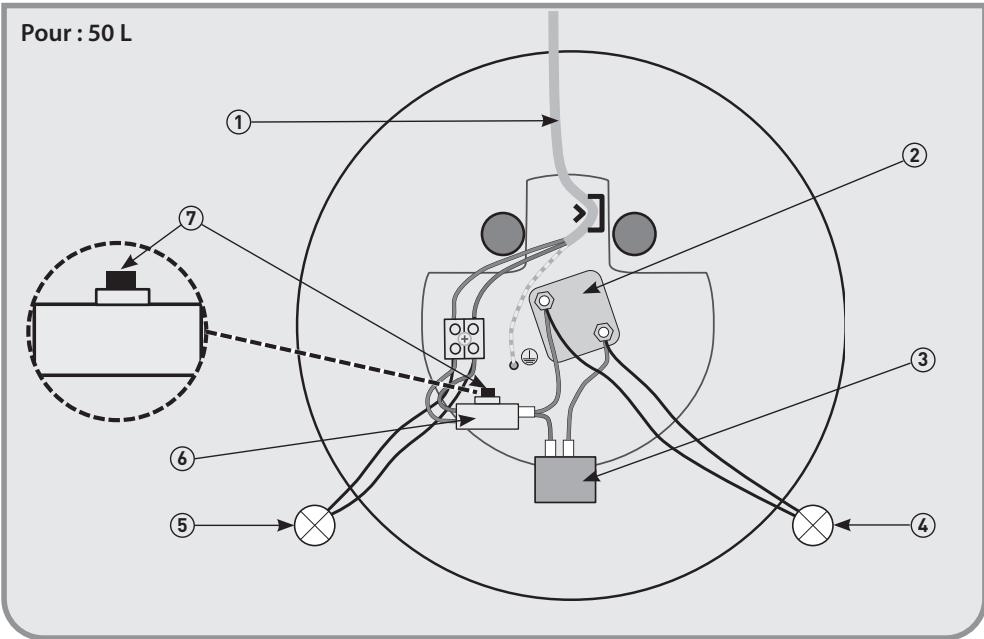

1- Câble d'alimentation

2- Élément chauffant

3- Thermostat de régulation

4- Témoin de chauffe lumineux

5- Témoin d'alimentation lumineux

6 - Coupe-circuit thermique

7- Réarmement manuel

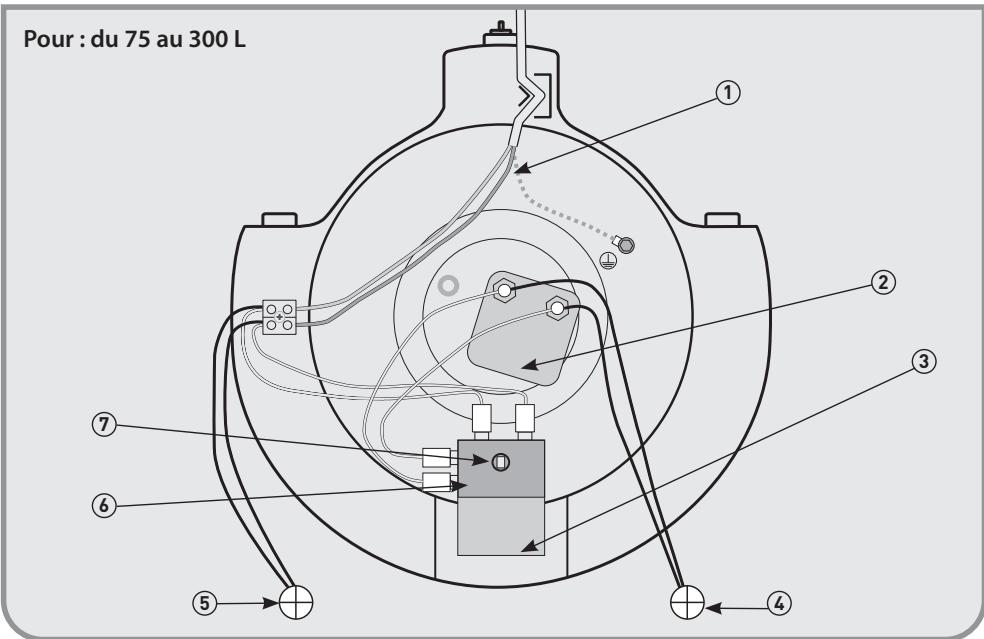

3 @CONNEXION ÉLECTRIQUE Pour : du 75 au 300 L

1- Câble d'alimentation

2- Élément chauffant

3- Thermostat de régulation

4- Témoin de chauffe lumineux

5 - Témoin d'alimentation Lumineux

6 - Coupe-circuit thermique

• Position utilisée lors des essais pour obtention de La marque NF Electricité Performance 2 étoiles.

A Cet appareil se recycle ur ww quefairedemesdechets.fr ion ou le don de votre appareil! Garantie 5 ans pour la cuve. Garantie 2 ans pour les pièces électriques et la main d'oeuvre”.

• Conformément aus en vigueur le demier vendeur du produit esttenu d'ppquerune garantie ans pics emain uvre au consommateur. S0L 75à300L ADEO Services 135 rue Sadi Carnot - CS 00001 59790 RONCHIN — France U0640310 C- mp. signatures Graphiques F-68360 Souitz
