TITANE - Chauffe-eau électrique EQUATION - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI TITANE EQUATION

Mousse d'isolation Canne de puisage eau chaude + sortie eau chaude Anode titane Résistance électrique + fourreau Thermostat de régulation Jaquette Cuve en acier émaillée Sonde du thermostat Brise-jet sur arrivée d'eau froide

Avertissements Généraux Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermé- diaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil. Cet appareil peut être utilisé par des enfants âgés d'au moins 3 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance. Les enfants de 3 à 8 ans ne sont autorisés à actionner que le robinet relié au chauffe-eau. INSTALLATION ATTENTION : Produit lourd à manipuler avec précaution. Installer l'appareil dans un local à l'abri du gel (4°C à 5°C minimum). + La destruction de l'appareil par surpression due au blocage de l'organe de sécurité est hors garantie. Prévoir une aération du local d'installation. La température de ce local ne doit pas dépasser 35°C. Lors d'une installation dans une salle de bain (voir figures page 8), le chauffe-eau doit être installé hors volumes V1 et V2. Siles dimensions ne le permettent pas, il peut cependant être installé dans le volume V2. Placer l'appareil dans un lieu accessible. Se reporter aux figures d'installation chapitre 3. Dans le cas d'un chauffe-eau vertical mural, s'assurer que la cloison est capable de supporter le poids de l'appareil rempli d'eau. Fixation d'un chauffe-eau vertical mural : pour permettre l'échange éventuel de l'élément chauffant, laisser au-dessous des extrémités des tubes de l'appareil un espace ire au moins égal à 300 mm (100 L) - 480 mm (150 Let 200 L) pour pouvoir intervenir sur les équipements et accessoires. Il est impératif d'installer un bac de rétention sous le chauffe-eau lorsque celui<i est positionné dans un faux plafond, des combles ou au-dessus de locaux habités. Une évacuation raccordée à l'égout est nécessaire. + Ce chauffe-eau est vendu avec un thermostat ayant une température de fonctionnement supérieure à 60°C en position maximale capable de limiter la prolifération des bactéries de Légionelle dans le réservoir. + Attention, au-dessus de 50%, l'eau peut provoquer immédiatement de graves brûlures. Faire attention à la température de l'eau avant un bain ou une douche. *_ Ce produit est destiné pour être utilisé à une altitude maximale de 3 000 m. À Manuel à conserver même après installation du produit.

Avertissements Généraux RACCORDEMENT HYDRAULIQUE + Un groupe de sécurité neuf, taré à 0,7 MPa (7 bar) (non fourni avec le chauffe-eau), de dimensions 3/4" et conforme à la norme EN 1487 sera obligatoirement vissé direc- tement sur l'entrée d'eau froide du chauffe-eau. |! devra être placé à l'abri du gel (4°C à 5°C minimum). + Un réducteur de pression (non fourni) est nécessaire lorsque la pression d'alimen- tation est supérieure à 0,5 MPa (5 bar). Il devra être installé sur l'arrivée d'eau froide, après le compteur. + Raccorder l'organe de sécurité à un tuyau de vidange, maintenu à l'air libre, dans un environnement non soumis au gel (4°C à 5°C mini), en pente continue vers le bas pour l'évacuation de l'eau de dilatation de la chauffe ou en cas de vidange du chauffe-eau. + Le dispositif de vidange du groupe de sécurité doit être mis en fonctionnement pério- diquement (au moins une fois par mois). Cette manœuvre permet d'évacuer d'éven- tuels dépôts de tartre et de vérifier qu'il ne soit pas bloqué. + Pour vidanger l'appareil, couper le courant, fermer l'alimentation d'eau froide, puis vidanger grâce à la manette du groupe de sécurité en ayant ouvert un robinet d'eau chaude. RACCORDEMENT ÉLECTRIQUE Avant tout démontage du capot, s'assurer que l'alimentation est coupée pour éviter tout risque de blessure ou d'électrocution. L'installation électrique doit comporter en amont du chauffe-eau un dispositif de cou- pure omnipolaire (porte fusible, disjoncteur avec une distance d'ouverture des contacts d'au moins 3 mm, disjoncteur différentiel de 30 mA) conformément aux règles d'ins- tallation locales en vigueur. Si le câble d'alimentation est endommagé, il doit être rem- placé par un câble ou un ensemble spécial disponible auprès du fabricant ou de son service après-vente. La mise à la terre est obligatoire. Une borne spéciale portant le repère Des prévue à cet effet. Produits incorporant une batterie : il y a risque d'explosion si la batterie est remplacée par une batterie de type incorrect. Mettre au rebut les batteries usagées conformément aux instructions. La notice de cet appareil est disponible auprès du service client (coordonnées en fin de notice).

• Manuel d'installation et d'entretien Chauffe-eau Sommaire Installation Avant de commencer Contenu du colis . Accessoires à prévoi Outillage nécessaire Main d'œuvre … Schéma général d'installation
• Où installer mon chauffe-eau. Précautions … Installation spécifique en salle de bain . Comment installer mon chauffe-eau Chauffe-eau vertical mural Chauffe-eau vertical sur socle Chauffe-eau horizontal mural - Raccordement dessous. Chauffe-eau horizontal mural - Raccordement côté … LD mo D uusrP Raccordement hydraulique du chauffe-eau Le raccordement classique . Le raccordement avec limiteur de température Le raccordement avec un réducteur de pression . Le remplissage du chauffe-eau … Raccordement électrique du chauffe-eau p. 14
• Mise en service du chauffe-eau 14 Conseils d'entretien domestique 15 Le groupe de sécurité 15 Vidange d'un chauffe-eau Détartrage …… Champ d'application de la garantie p. 16

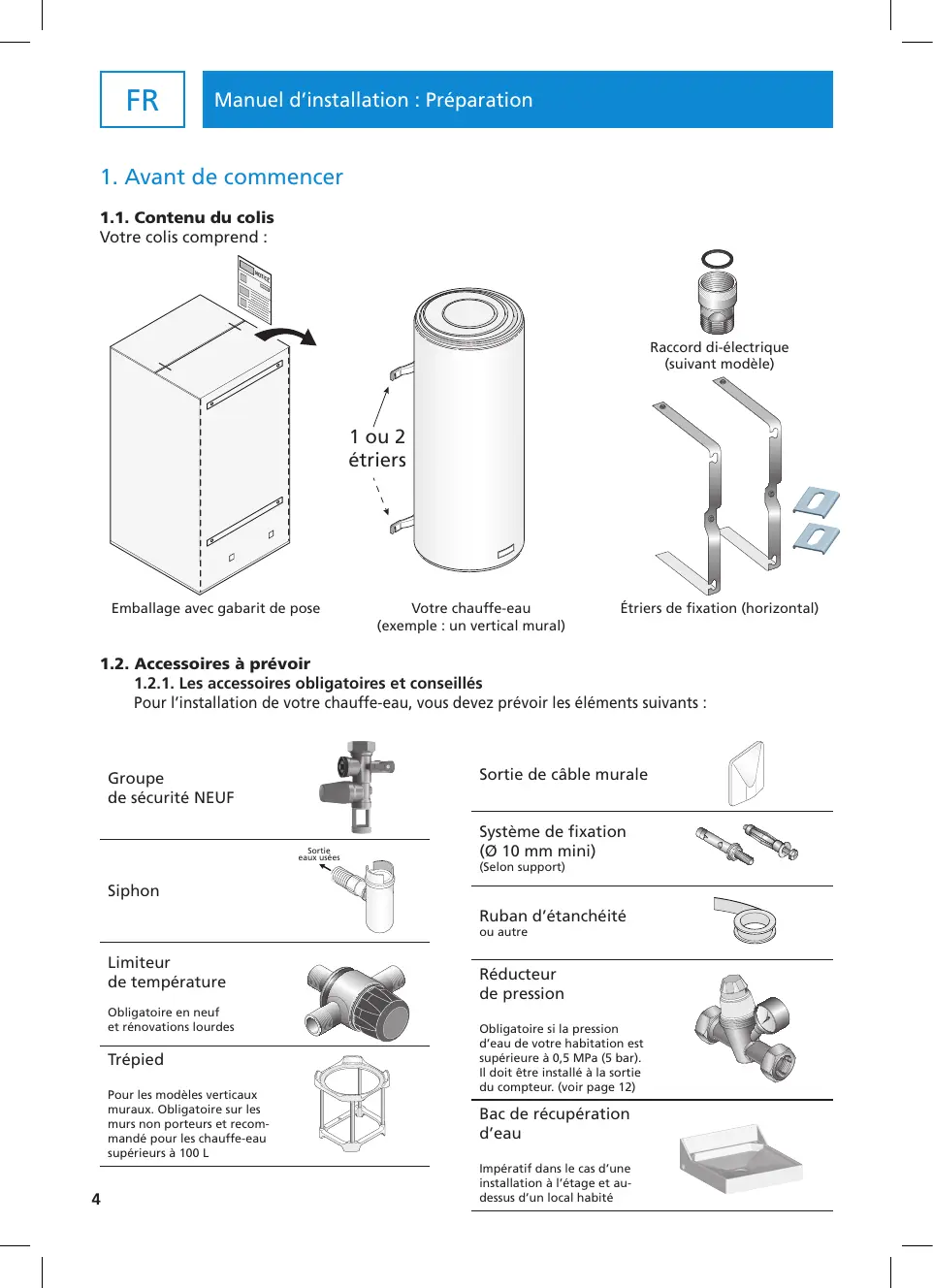

FR Manuel d'installation : Préparation

1. Avant de commencer

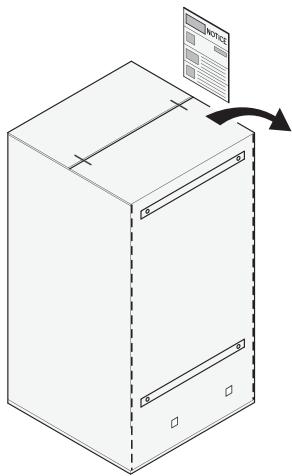

1.1. Contenu du colis Votre colis comprend :

Raccord di-électrique (suivant modèle) NS \ 224

Emballage avec gabarit de pose Votre chauffe-eau Étriers de fixation (horizontal) {exemple : un vertical mural) 1.2. Accessoires à prévoir

1.2.1. Les accessoires obligatoires et conseillés

Pour l'installation de votre chauffe-eau, vous devez prévoir les éléments suivants : Groupe Sortie de câble murale de sécurité NEUF Système de fixation ET (Q 10 mm mini) (Selon support) Siphon Ruban d'étanchéité Limiteur - de température Réducteur de pression Obligatoire en neuf et rénovations lourdes Obligatoire si la pression d'eau de votre habitation est supérieure à 0,5 MPa (5 ban). 11 doit être installé à la sortie du compteur. (voir page 12) Trépied Pour les modèles verticaux muraux. Obligatoire sur les murs non porteurs et recom- mandé pour les chauffe-eau supérieurs à 100 L Bac de récupération d'eau Impératif dans le cas d'une installation à l'étage et au- 4 dessus d'un local habité

FR Manuel d'installation : Préparation

1.2.2. Les accessoires optionnels

Pattes de fixation universelles Console d'accrochage plafond Idéale pour fixer les chautfe- eau verticaux muraux au plafond, quand le mur est non porteur. idéales pour réutiliser les fixations de votre ancien chauffe-eau sans trous supplémentaires. D==—— Libère de l'espace sous le chauffe-eau Gain de temps à la pose Plaques de fixation Réhausse rapides idéale pour éviter les modi- idésles pour les recoins fications d'évacuation, pour | Î exigus comme un placard, où il n'y a pas d'accès pour le serrage au mur. les chauffe-eau verticaux L sur socle 2 Gain de temps à la pose Capacité 50 à 100 litres 1 150 à 200 litres 2 | 1.3. Outillage nécessaire

1.4. Main d'œuvre ® ® 2personnes aa pour le montage

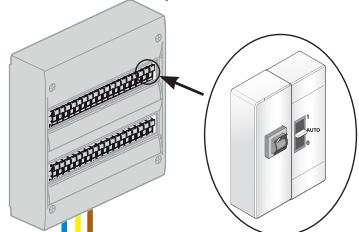

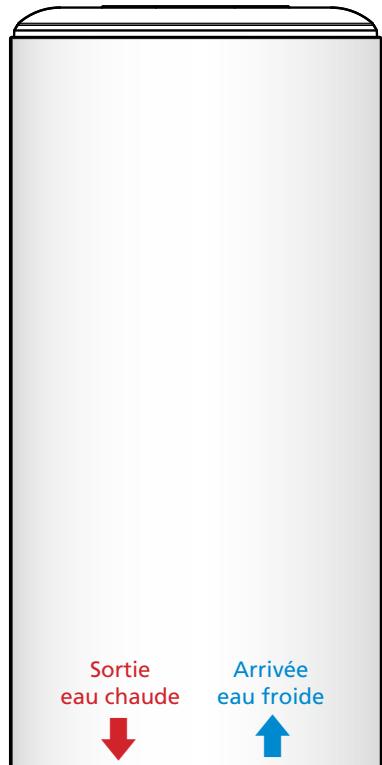

FR Manuel Tableau électrique Disjoncteur 16A, contacteur jour/nuit et différentiel 30mA PRECAUTIONS D'INSTALLATION : + Température du lieu d'installation comprise entre 4°C et 35°C + Positionner le chauffe-eau le plus près possible des salles d'eau + Si le chauffe-eau est installé au-dessus d'un local habité, mettre un bac de récupération d'eau Sortie eau chaude —ePhase + Terre D Neutre Raccord diélectrique Arrivée eau froide

Robinet dans une salle de bain par exemple Si votre tuyauterie n'est pas en cuivre (PER , mul il est OBLIGATOIRE une canalisati longueur (DTU.60.1) et/ou un | température en sortie eau chaude de votre ballon. (voir p. 12) Eau froide

Siphon de température Eau chaude

Schéma général d'installation Exemple avec un chauffe-eau vertical mural Réducteur de pression Le réducteur de pression est un accessoire supplémentaire qui doit être installé à la sortie de votre compteur d'eau si la pression d'eau de votre habitation s'avère supérieure à 0,5 MPa (5 bar). Il évitera que la soupape du groupe de sécurité ne souvre de manière intempestive lorsque le chauffe-eau n'est pas en fonctionnement. Pour connaître la pression. d'eau dans votre habitation. vous pouvez vous rensel- gner auprès de votre four- nisseur d'eau. Attention : le réducteur de pression ne doit jamais être placé entre le groupe de sécurité et la cuve du chauffe eau | Réducteur a de pression FR Manuel d'installation : Schéma de montage global Arrivée d'eau

réseau Compteur d'eau Robinet général 21] d'arrivée d'eau froide Évacuation MOOOUN 0 0 707 2 eaux usées Groupe de sécurité Groupe de sécurité Le groupe de sécurité est un accessoire obligatoire. Son rôle est de maintenir à l'intérieur du chautfe- eau une pression inférieure à 0,7 MPa (7 bar) pour éviter l'explosion de celui-ci (il remplit donc le même rôle qu'une soupape sur une cocotte minute). Le groupe de sécurité laisse donc s'échapper de l'eau lorsque le chauffe-eau est en fonctionne- ment. Cet écoulement peut représenter jusqu'à 3% du volume du chauffe eau par cycle de chauffe. Attention : le groupe de sécurité doit toujours être raccordé directement à l'entrée eau froide du ballon. Rien ne doit être installé entre le groupe de sécurité et le chauffe eau. (aucune vanne , pas de réducteur (égouts)

FR Manuel d'installation : Lieu d'installation

2. Où installer mon chauffe-eau ?

+ Choisir un lieu d'installation dont la température sera toujours comprise entre 4°C et 35°C. + Le chauffe-eau doit être positionné le plus près possible des points de puisages importants (salle de bains, cuisine.) «S'il est placé en dehors du volume habitable (cellier, garage), les tuyauteries et les organes de sécurité (groupe de securité, réducteur de pression) doivent être isolés. + Prévoir une aération dans le local afin d'éviter les phénomènes de condensation et de corrosion de la peinture du chauffe-eau. + S'assurer que l'élément support (mur ou plafond) est suffisamment résistant pour recevoir le poids du chauffe-eau plein d'eau (voir tableau p. 9). + Prévoir en face de chaque équipement électrique un espace suffisant de 40 cm pour l'entretien périodique de l'élément chauffant. +En cas d'installation au-dessus de locaux habités (faux-plafond, combles. il est IMPÉRATIF de prévoir un bac de récupération d'eau = raccordé à l'égout sous le chauffe-eau (type bac à douche par exemple).

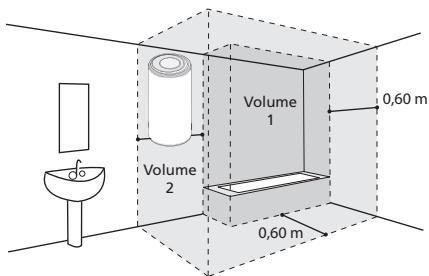

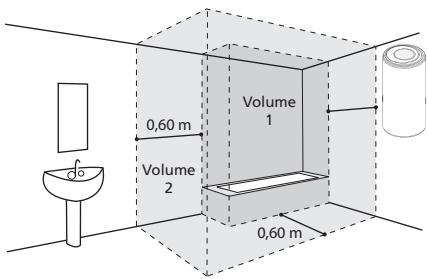

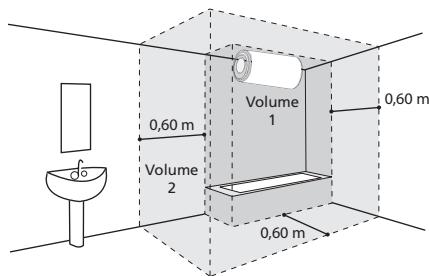

2.2 Installation spécifique en salle de bain

+ Installation hors volumes (NF C 15-100). Possible dans le Volume 2 Possible dans le Volume 1 si: - le chauffe-eau est horizontal et placé le plus haut possible - les canalisations sont en matériau conducteur -_le chauffe-eau est protégé par un disjoncteur 8 de courant différentiel résiduel (30mA) branché en amont du chauffe-eau

1. Caractéristiques techniques

Votre chauffe-eau : Caractéristi

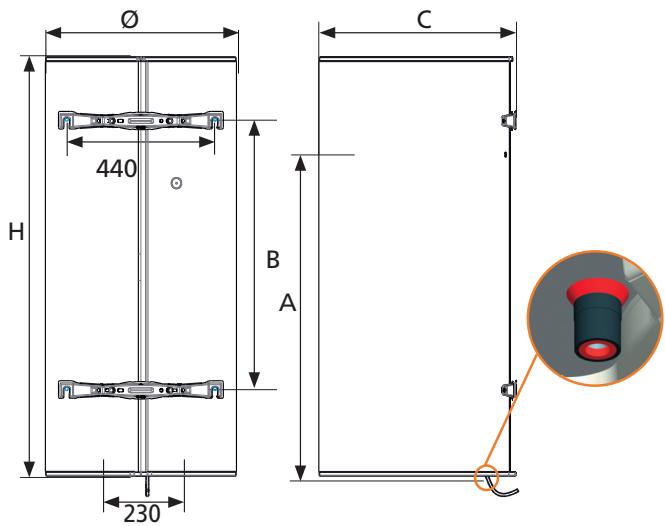

1.1 Chauffe-eau verticaux muraux 9 505/570

75 litres 100 litres EU 200 A 230 V monophasé Tension (V) 230 V monophasé {transformable en 400 V triphasé avec le {non kitable) ki » it en option) Résistance Stéatite Puissance (W) 1200 1200 1.800 2200 o 51 570 570 570 H 705 740 990 1245 Dimensions A 570 570 750 950 (mm) € 530 590 590 590 Temps de chauffe réel* ah12 Sh25 5h13 5h42 Qpr (Consommation 1,05 115 1,44 1,74 entretien)** V40 (Quantité d'eau chaude à 40°C) 140 177,5 2757 3718 Poids à vide (kg) 23 30 39 46

• Temps de chauffe réel Représentation schématique pour chauffage de 15° à 65°C. [2] te €, ** Consommation d'entretien en kWh pour 24 heures pour de l'eau à 65°C (ambiance 20°C).

Fee soie Arrivée eau chaude eau froide

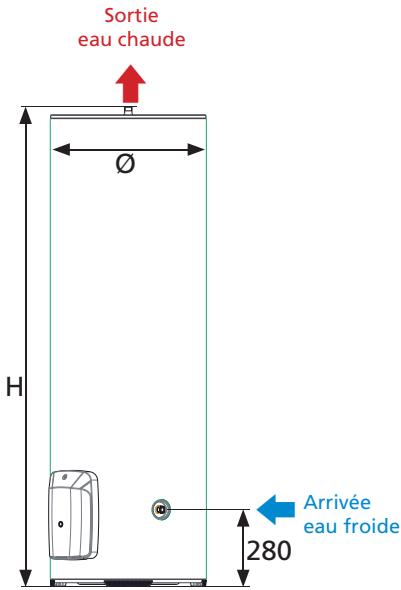

1.2 Chauffe-eau verticaux sur socle

200 litres 300 litres ; 230 V monophasé Tension (V) transformable en 400 V triphasé avec le kit en option) Résistance Stéatite Puissance (W) 2200 3 000 o 575 575 Dimensions H 1270 176 mm) c 590 590 Temps de chauffe réel* 5h03 6h06 Qpr (Consommation 122 253 entretien)** VA0 (Quantité d'eau chaude à 40°C) 3683 5381 Poids à vide (kg) 47 60

• Temps de chauffe réel pour chauffage de 15° à 65°C. ** Consommation d'entretien en KWh pour 24 heures pour de l'eau à 65°C (ambiance 20 Représentation schématique Sortie eau chaude

Arrivée eau froide Piquage eau froide

FR Votre chauffe-eau : Caractéristi

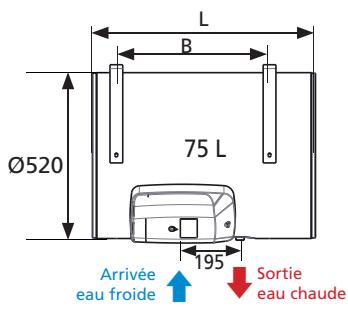

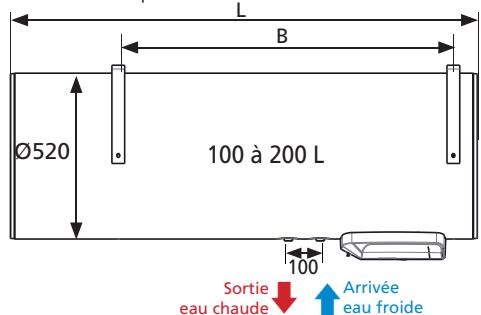

1.3 Chauffe-eau horizontaux

75 litres 100 litres ; 230 V monophasé 230 V monophasé Tension (V) {non kitable) transformable en 400 V triphasé avec le kit en option) Résistance Stéatite Puissance (W) 1200 1800 1 800 2200 o 520 520 520 520 Dimensions L 700 830 1150 1470 (mm) Temps de chauffe réel* 3h51 2h48 4h03 Ah52 Qpr (Consommation 1,09 1,09 1,44 1,68 entretien)** V40 (Quantité d'eau chaude à 40°C) 140,9 159,5 227,1 317,9 Poids à vide (kg) 27 32 a 50

• Temps de chauffe réel pour chauffage de 15° à 65°C. ** Consommation d'entretien en KWh pour 24 heures pour de l'eau à 65°C (ambiance 20°C). Représentation schématique L L J

B 75L | 2520] 100 à 200 L Leg Arrivée 1° ET el eau froide eau chaude sortie Arrivée eau chaude Ÿ eau froide Différentes possibilités d'accrochage : 440 LL 545

Distance minimum par rapport au sol : 400 mm.

FR Votre chauffe-eau : Schémas électriques Il. Présentation des composants

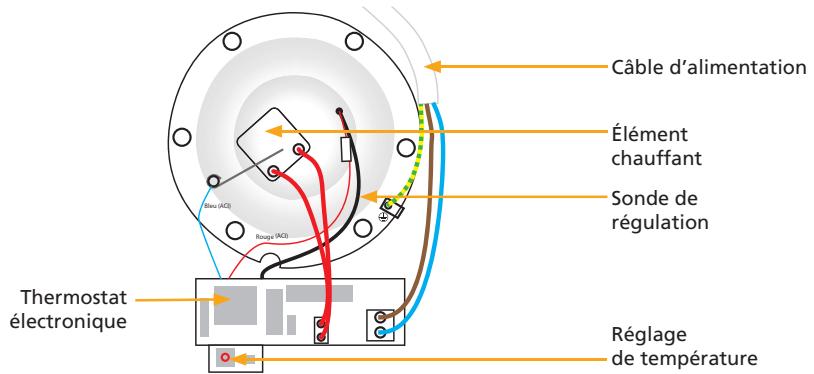

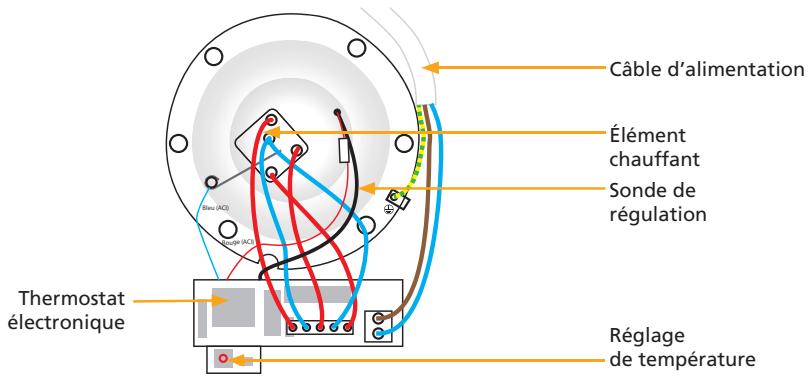

11.1 Composants des modèles verticaux muraux (VM) du 75 L et du 100 L

<———— Câble d'alimentation Élément chauffant Sonde de régulation Thermostat électronique d E4 Réglage

11.2 Composants des modèles verticaux muraux (VM) du 150 L et du 200 L

© (e) <—————— Câble d'alimentation F—— Élément o chauffant H———— sonde de ÿ régulation Thermostat tre électronique 4 h Réglage de température

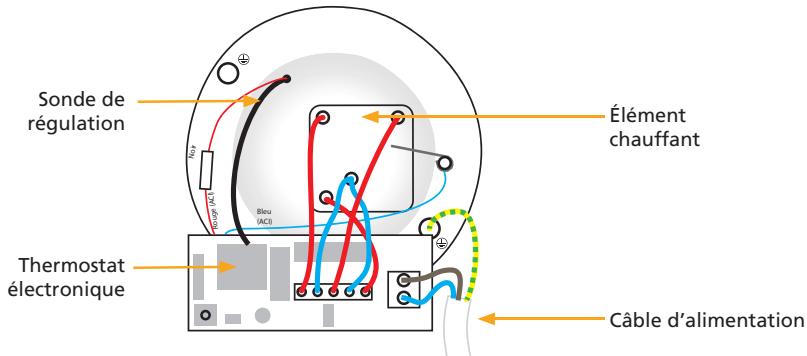

11.3 Composants du modèle vertical sur socle (VS) et horizontal (HM)

Sonde de Élément régulation men 9 chauffant Thermostat électronique ° 4————— câble d'alimentation

FR Votre chauffe-eau : Aide au dépannage 4 État des voyants Voyants État du voyant Signification Remarque ‘Allumé en continu (fixe) Le chauffe-eau est en Le produit fonctionne Voyant Orange e chauffe (chauffe de l'eau | sous alimention secteur Témoin de en cours). Le produit fonc- chauffe e tionne sous alimentation secteur Allumé en continu (fixe) Le système de protection | Le produit fonctionne active contre la corro- sous alimention secteur ° sion est fonctionnel (en | (absence de chauffe) l'absence de courant, une batterie assure le fonction- nement du système de protection) Voyant Vert Système lignotement lent (vert) Fonctionnement normal | Le produit fonctionne de protection : | en Heures Pleines : sous batterie 2000080000 |: sau chaude disponible e = —+ “Protection anti corrosion assurée lignotement rapide (vert) Fonctionnement anormal | Se reporter au voyant rouge à l'intérieur du capot Voyant éteint Fonctionnement anormal | Absence d'alimentation © secteur : - Passer en marche forcée depuis votre tableau élec- trique, etlou - Vérifier la position du © disjoncteur % Sile voyant reste éteint, contacter l'installateur ou le SAV. Voyant éteint Il. Procédures d'installation spécifiques

11.1 Instructions pour le passage en 400 V triphasé

Suivre les instructions imprimées dans l'emballage du kit (vendu séparément en accessoire).

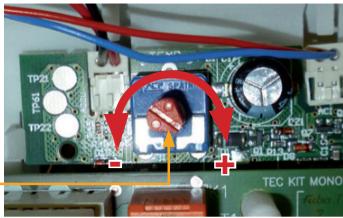

111.2 Réglage de la température

La température est réglée en usine sur la position maxi. La température peut être abaissée sur une plage de 15° C, avec 1 degré par cran sur le potentiomètre. Potentiomètre

IV. Conditions d'entretien spécifiques

IV.1 Les pièces pouvant être remplacées + Thermostat électronique + Sonde température + Joint + Capot + Batterie + Carte puissance + Résistance seule + Résistance avec corps de chauffe émaillé Le remplacement du corps de chauffe ou l'ouverture du chauffe-eau implique le remplacement du joint. Toute opération de remplacement doit être effectuée par une personne habi des pièces d'origine constructeur.

FR Votre chauffe-eau : Aide au diagnostic de panne IV2 Coupure de courant Après coupure de l'alimentation électrique, le voyant vert du système de protection continue de fonctionner grâce à la batterie. Aucun risque de choc électrique n'est à craindre. Vérifier régulièrement que le témoin lumineux vert fonctionne. Si celui-ci est éteint, reportez-vous à la page F paragraphe V2.

V. Aide au dépannage

sque de pièces nues sous tension. Voyant défaut État du voyant Significati Remarque / dépannage 1 dlignotement Erreur 1 : Vérifier le branchement , , défaut de batterie connectique batterie KO0KO00#%00% Remplacer la batterie 3 dignotements Erreur 3 : Vérifier Le branchement | défaut de sonde connectique sonde 36:26 © © 5 6 O O6: 6 | de régulation Remplacer la sonde > de régulation 6 dignotements Erreur6: Système en court-circuit: système de protection anti- | Remplacer le corps corrosion défectueux de chauffe roue @ 7 dignotements Erreur: Absence d'eau dans , détection «anti chauffe |le chauffe-eau : SEE ECO OR | à secs - Remplir le chauffe-eau en eau Eau trop peu conductrice eau douce) : - Contacter le SAW. Erreur: Système en dreuit-ouvert : système de protection anti- | - Vérifier le branchement corrosion défectueux des connectiques -Sile défaut persiste, rem- placer le corps de chauffe V.2 Aucun voyant allumé Action à mener EME Cause er par un professionnel [S'il ya bien du courantet que | Thermostat défectueux. entation électrique (à l'aide |le voyant orange reste éteint : d'un multimètre). remplacer le thermostat. AfpemnpiEnuEEn S'il y a du courant et que le voyant | Batterie défectueuse. Heures pleines / Heures creuses orange s'allume durant la chauffe 2.1. Passer en marche forcée et que le voyant vert st teint depuis votre tableau électrique | quand la chauffe est terminée 2.2. Vérifier la position du Remplacer la batterie doit être en position ON). du thermostat, f Si n'y a pas de courant : Défaut d'alimentation électrique. intervenir un électricien.

V.3 Pas d'eau chaude Actions à mener

1. Faire vérifier par un professionnel

la présence de courant à l'entrée du chauffe-eau (à l'aide d'un multimètre). Solution S'il n'y à pas de courant aux bornes du chauffe-eau, faire intervenin un électricien. Votre chauffe-eau : Aide au diagnostic de panne Cause Défaut d'alimentation électrique.

2. Faire vérifier par un professionnel

la présence de courant aux bornes de la résistance (à l'aide d'un multi- mètre). S'il n'y à pas de courant aux bornes de la résistance : Remplacer le thermostat. Thermostat électronique défectueux.

1. Couper l'alimentation électrique

2. Ouvrir le capot plastique.

3. Retirer la résistance sans vidanger

le chauffe-eau. Nettoyer l'endroit où elle est logée (intérieur creux) à l'aide d'un chiffon ou d'un goupillon plastique. S'il y a du courant aux bornes de la | Résistance défectueuse. résistance et qu'il n'y à pas d'eau chaude, remplacer la résistance. V4 Compteur électrique qui disjoncte Actions à mener Solution Cause Résidus dans le fourreau de la résistance. V5 Eau tiède Actions à mener 1.1. Couper l'alimentation électrique du chauffe-eau.

122. Ouvrir le capot plastique.

1.3. Mettre le thermostat au maxi- mum (tourner la molette de réglage dans le sens des aiguilles d'une montre jusqu'à la butée). Voir page E, paragraphe 1IL2 Réglage de la température. Solution Laisser le réglage du thermostat au maximum afin de profiter d'une eau bien chaude et en quantité suffisante. Cause Mauvais réglage du thermostat.

d'eau froide au groupe de sécurité.

3. Ouvrir un robinet d'eau chaude

de l'habitation. Si de l'eau s'écoule du robinet d'eau chaude, alors un des robinets de l'habitation est défectueux. Remplacer le robinet défectueux ou faire appel à un plombier pour qu'il trouve l'origine du problème. Un robinet (mitigeur) de l'habitation laisse passer de l'eau froide dans le circuit d'eau chaude.

V.6 Problème de fuite Actions à mener Solution Fuite localisée aux raccords d'eau froide et eau chaude Votre chauffe-eau : Aide au diagnostic de panne Cause

1. Couper l'alimentation électrique

2. Procéder à la vidange du chauffe-

eau (voir p. 14) Refaire l'ensemble des raccords {voir p. 11, du chapitre installation). Mauvaise étanchéité des raccords. Fuite loi isée au niveau des écrous situés sous le capot plastique

1. Couper l'alimentation électrique.

2. Procéder à la vidange du chauffe-

eau (voir p.14) Procéder au remplacement du joint d'étanchéité ou du fourreau complet Joint d'étanchéité détérioré ou fourreau percé. Fuite localisée au niveau de la cuve

1. Couper l'alimentation électrique.

2. Procéder à la vidange du chauffe-

eau (voir p. 14) Remplacer le chauffe-eau. Corrosion de la cuve. V.7 Bruit de bouillonnement Actions à mener

1. Vérifier que le bruit lieu quand

le chauffe-eau est en cours de chauffe. Solution Si le bruit a lieu pendant la chauffe, procéder au détartrage du chauffe-eau (voir chapitre 7.3 entretien p.15). Cause Chauffe-eau entartré. Si le bruit n'a pas lieu pendant la chauffe ou s'il s'agit de bruits de claquements ou s'il a lieu au moment de l'ouverture d'un robinet, faire intervenir un plombier pour qu'il trouve l'origine du problème. Le chauffe-eau n'est pas en cause. V.8 Eau trop chaude Actions à mener Couper immédiatement l'alimentation électrique du chauffe-eau. 1.2. Vérifier le câblage électrique du chauffe-eau. Solution Refaire le câblage électrique du chauffe-eau selon le schéma page D. Cause Branchement direct à la résistance sans passer par le thermostat.

2.1 Couper l'alimentation électrique

2.2 Ouvrir le capot plstique.

2.3 Baisser légèrement le réglage

du thermostat tournant la molette dans le sens inverse des aiguilles d'une montre. Voir page E, paragraphe 1IL Réglage de la température. Régler le thermostat à la tempéra- ture souhaitée. Thermostat réglé au maximum.

FR Manuel d'installation : Pose du chauffe-eau

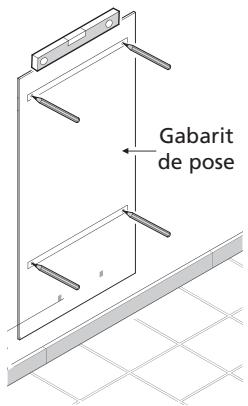

Découper le gabarit imprimé sur le carton et l'utiliser pour faire les marquages

Gabarit de pose @ Percer puis cheviller votre chauffe-eau en utilisant Poids indicatif du chauffe-eau des fixations de diamètre (@) 10 mm minimum adaptées à votre mur (plaque de plâtre, béton, brique). Attention : votre mur doit pouvoir supporter le poids du chauffe-eau rempli. Dans le cas contraire, utiliser un trépied (voir paragraphe sur le cas particulier de pose sur trépied). © Une fois votre chauffe-eau mis en place, le fixer fermement Cas particulier : Pose d'un chauffe-eau vertical mural sur trépied L'utilisation d'un trépied est obligatoire pour la pose d'un chauffe-eau d'une capacité supérieure à 100 L sur un mur non porteur (ne pouvant pas supporter le poids du ballon rempli). Poser le chauffe-eau d'abord sur son trépied pour marquer les points de fixation. Réaliser les perçages. Réinstaller le chauffe-eau à sa place. Fixer l'étrier supérieur.

La pose d'un chauffe-eau vertical sur socle (fig. @) ne nécessite aucune fixation. Veiller à l'installer sur une surface plane. Vous pouvez utiliser une réhausse (fig. @) pour faciliter le passage des tuyauteries.

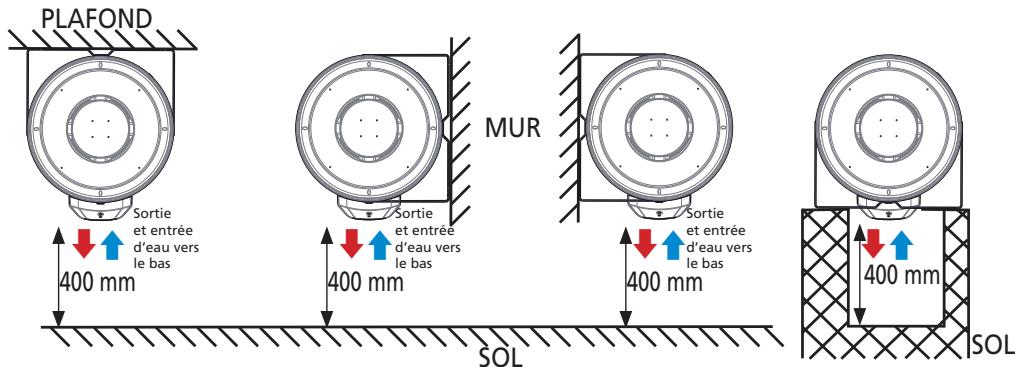

3.3 Chauffe-eau horizontal mural - Raccordement dessous

La pose d'un chauffe-eau horizontal peut se faire au mur, au plafond ou sur le sol. À L'entrée eau froide et la sortie eau chaude doivent toujours être en bas. MUR ae AE Ÿ A. La deaven Yi Yi 0 mm 1400 mm 1400 mm SOL

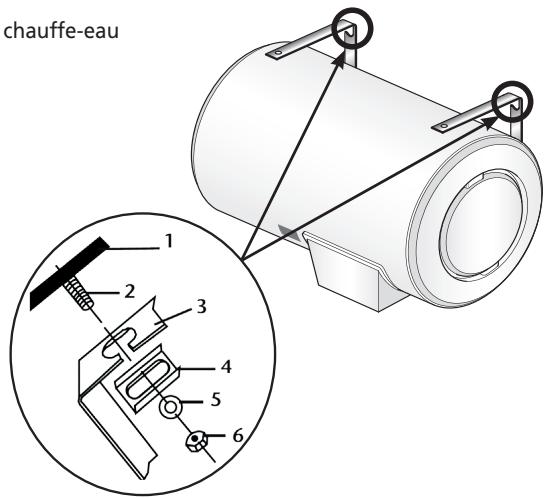

@fixer le chauffe-eau sur le support à l'aide de 4 boulons de diamètre 10 mm (mini) préalablement scellés.

1. Mur, plafond ou sol

2. Boulon de fixation (non fourni)

Etrier de fixation du chauffe-eau (quantité : 2) Patte obligatoire (quantité : 4, fournies avec l'appareil) Rondelle (non fournie) Écrou (non fourni)

FR Manuel d'installation : Pose du chauff

3.4 Chauffe-eau horizontal mural - Raccordement côté

Aligner les piquages verticalement avec la sortie eau chaude (rouge) au-dessus de l'eau froide (bleu). PLAFOND soL Procédure d'accrochage : - Assembler les ceintures et les étriers à l'aide de la visserie jointe dans l'emballage sans les serrer (figs. 2 et 3) - Mettre en place les étriers avec leur ceinture sur le support (mur, plafond, sol), puis serrer. - Positionner le chauffe-eau en respectant l'une Figure 3 des 4 possibilités d'accrochage (fig. 1) - Terminer la fixation en bloquant les écrous de la ceinture sur l'étrier.

Le chauffe-eau devra être raccordé conformément aux normes et à la réglementation en vigueur dans le pays où il sera installé (pour la France : DTU Plomberie 60-1).

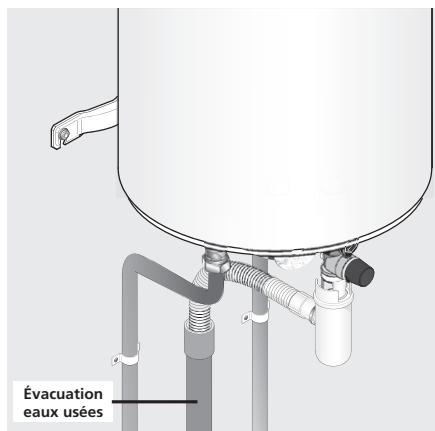

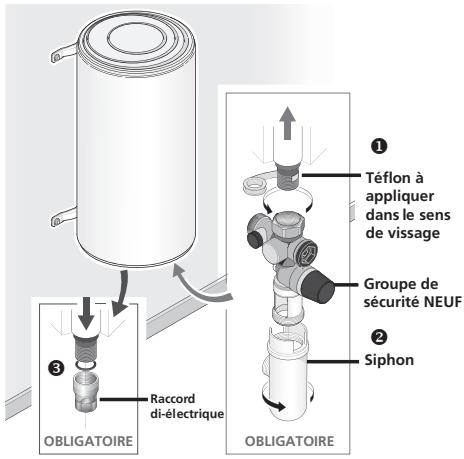

4.1 Le raccordement classique

Effectuer le branchement du groupe de sécurité NEUF sur l'entrée d'eau froide (bleue) de votre chauffe-eau. Placer le siphon sous le groupe de sécurité et relier son évacuation vers l'égout.

© visser le raccord diélectrique (fourni selon modèles) sur la sortie d'eau chaude (rouge) de votre chauffe-eau.

Procéder au raccordement de votre tuyauterie sur votre chauffe-eau. Vos tuyauteries doivent être rigides (cuivre) ou souples (flexibles tressés en inox normalisés) et supporter 100°C et 1 MPa (10 bar). Sinon, utilisez un limiteur de température. Téfion à L'appliquer Ê dansie sens de vissage Groupe de sécurité NEUF FT AT ser $s/ évacuation eaux usées losucaroint OBLIGATOIRE Branchement eau chaude Branchement eau froide

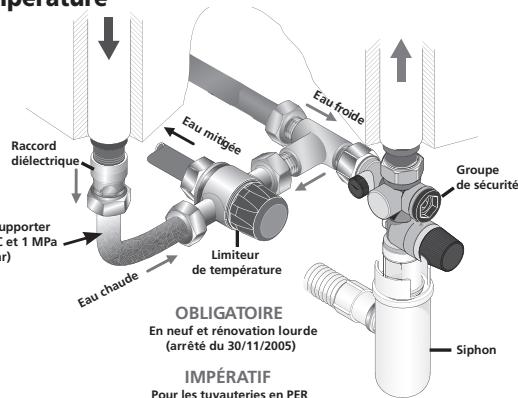

4.2 Le raccordement avec un limiteur de température

Si vos tuyauteries sont en matériaux de synthèse Ÿ (plastique ou PER par exemple), il est impératif d'installer un limiteur de température (ou régula- teur thermostatique). rca Ÿ dilecarque JE rouge Le limiteur ne doit jamais être raccordé directement | } LS" de sécurité au chauffe-eau. ok supporer 0 Cara Limiteur _ } L. GOban Er Le limiteur de température permet de limiter de température les risques de brûlure. s OBLIGATOIRE En eut etrénovtn eurde era au 12008) sphon 12 IMPÉRATIF ] Pour les tuyauteries en PER Le 4

FR Manuel d'installation : Raccordement hydraulique

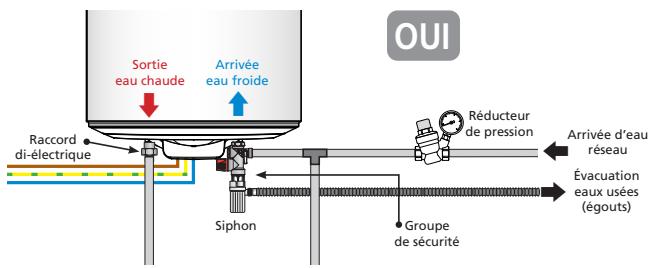

4.3 Le raccordement avec un réducteur de pression

Le réducteur de pression est obligatoire si la pression d'eau de votre habitation s'avère supérieure à 0,5 MPa (5 bar). Le placer sur l'arrivée d'eau froide, à la sortie de votre compteur d'eau, jamais directement au chauffe- sortie Amte ou = 4 1 Réduteur nd | Siphon Groupe Le Las

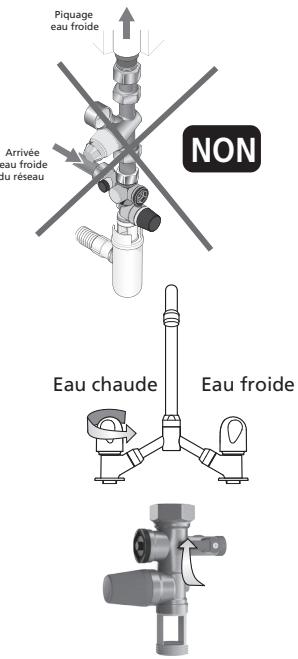

4.4 Remplissage du chauffe-eau

© ouvrir les robinets d'eau CHAUDE du logement. Eau chaude | | Eau froide © ouvrir la vanne d'arrivée d'eau froide située sur le groupe de sécurité. © 1e chauffe-eau sera rempli dès que vous observerez un écoulement d'eau froide à la sortie des robinets d'eau chaude. Fermez ces derniers. © Vérifier le bon fonctionnement du groupe de sécurité en manipulant le robinet de vidange. Un peu d'eau doit s'écouler. © vérifier l'étanchéité au niveau des sortie et entrée d'eau sur le chauffe-eau. Si vous constatez une fuite, essayez de resserrer les raccords. Si la fuite persiste, procédez à la vidange du chauffe-eau (voir page 15) et refaites les raccords. Recommencez l'opération jusqu'à avoir une étanch

FR Manuel stallation : Raccordement électrique et Mise en service

6 COUPER LE COURANT © S'assurer de la compatibilité du chauffe-eau avec l'installation électrique.

5. Raccordement électrique du chauffe-eau

@ si le chauffe-eau est pré-câblé, raccorder le câble d'alimen- tation du chauffe-eau à une sortie de câble (le chauffe-eau ne doit pas être raccordé à une prise). Si le chauffe-eau n'est pas pré-câblé, l'utilisation d'une liaison en câbles rigides de section minimum 3 x 25 mm’ en monophasé (phase, neutre, terre) ou 4 x 2,5 mm’? en triphasé (3 phases + terre) est impérative (se reporter au paragraphe «Schémas électriques»). © Vérifier que le chauffe-eau est rempli en ouvrant un robinet d'eau CHAUDE. De l’eau FROIDE doit s'écouler. Si le chauffe-eau est alimenté alors qu'il est vide, vous risquez de l'endommager (non couvert par la garantie). © Remettre le courant. © Un raccordement en direct sur les résistances (sans passer par le thermostat) est formellement interdit car il est extrême- ment dangereux,la température de l'eau n'étant plus limitée.

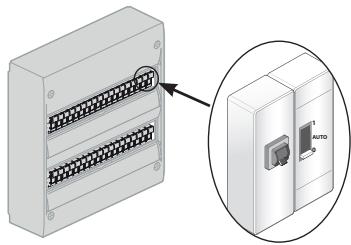

6. Mise en service du chauffe-eau

© si votre tableau électrique est équipé d'un contacteur q quips jour/nuit (tarif réduit la nuit), le positionner sur 1 (marche forcée) © Un léger dégagement de fumée peut apparaître pendant le début de la chauffe (fonctionnement NORMAL). Après un moment, de l'eau doit s'écouler goutte à goutte par le groupe de sécurité (raccordé à une évacuation des eaux usées). Pendant la chauffe et suivant la qualité de l'eau, le chauffe- eau peut émettre un léger bruit analogue à celui d'une bouilloire. Ce bruit est normal et ne traduit aucun défaut. © attendre la fin de la chauffe pour pouvoir utiliser pleinement pour pl pl votre chauffe-eau (voir tableau des caractéristiques pour connaître le temps estimé selon votre modèle). Eau chaude] froide

Temps de chauffe MAXI = 8 heures

FR Manuel d'installation : Conseils d'entretien

7. Conseils d'entretien domestique

Pour conserver les performances de votre chauffe-eau pendant de longues années, il est nécessaire de faire procéder à un contrôle des équipements par un professionnel tous les 2 ans.

7.1 Le groupe de sécurité

Manœuvrer régulièrement (au moins une fois par mois), la soupape du groupe de sécurité. Cette manipulation permet d'évacuer les éventuels dépôts pouvant obstruer le groupe de sécurité. Le non-entretien du groupe de sécurité peut entraîner une détérioration du chauffe-eau (non couvert par la garantie).

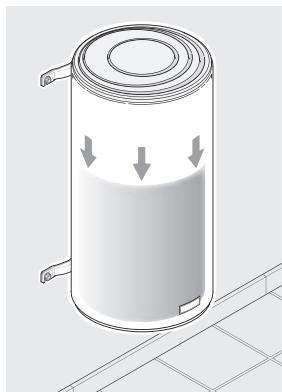

7.2 Vidange d'un chauffe-eau

Si le chauffe-eau doit rester sans fonctionner pendant plus d'une semaine (dans une habitation secondaire par exemple), et s'il se trouve dans un lieu soumis au gel, il est indispensable de vidanger le chauffe-eau afin de le protéger contre la corrosion. Une fois le chauffe-eau vidangé, purger l'ensemble de la tuyauterie de votre habitation (ouvrir l'ensemble des robinets d'eau froide et d'eau chaude de l'habitation afin que tous les tuyaux soient vidés). © Couper le courant COUPER LE COURANT ! @ Fermer votre robinet général d'arrivée d'eau froide © ouvrir la molette de la soupape de sécurité (% de tour). © ouvrir les robinets d'eau CHAUDE de manière à faire un appel d'air. © Le chauffe-eau est vide lorsque l'eau s'arrête de couler au groupe de sécurité. La vidange peut prendre jusqu'à 1h30 ou plus. © À votre retour, suivre les étapes du paragraphe 6 de «mise en service» (page 14) pour remettre votre chauffe-eau en marche.

FR Manuel d'installation : Champ d'application de la garantie

7.3 Entretien de la cuve

Vérifier l'état de l’anode magnésium tous les deux ans et remplacer celle-ci si son diamètre est inférieur à 10 mm (Pour les chauffe-eau ACI Hybride ou ACI, l'anode ne nécessite aucun entretien). Un entretien de la cuve par un professionnel est fortement conseillé tous les 2 - 3 ans en fonction de la qualité de l'eau : vidange et détartrage. Dans les régions où l'eau est calcaire, il est possible de traiter l'eau avec un adoucisseur. Ce dernier doit être bien réglé et la dureté de l'eau doit rester supérieure à 8°f. L'utilisation d'un adoucisseur n'entraîne pas de dérogation à notre garantie, sous réserve que celui-ci soit bien réglé, agréé CSTB pour la France, vérifié et entretenu régulièrement. Ne jetez pas votre appareil avec les ordures ménagères, maïs déposez-le à un endroit assigné à cet effet (point de collecte) où il pourra être recyclé.

8. Champ d'application de la garantie

Sont exclues de cette garantie les défaillances dues à :

8.1 Des conditions d'environnement anormales

+ Dégäts divers provoqués par des chocs ou des chutes au cours des manipulations après le départ d'usine. Positionnement de l'appareil dans un endroit soumis au gel ou aux intempéries (ambiances humides, agressives ou mal ventilées). Utilisation d'une eau présentant des critères d'agressivité tels que ceux définis par le DTU Plomberie 60-1 additif 4 eau chaude (taux de chlorures, sulfates, calcium, résistivité et TAC). Dureté de l'eau < 8°. + Non respect des normes (NF EN 50160) de réseau électrique (alimentation électrique présentant des mini ou maxi de tension, des fréquences non conformes par exemple). Dégâts résultant de problèmes non décelables en raison du choix de l'emplacement (endroits difficile- ment accessibles) et qui auraient pu être évités par une réparation immédiate de l'appareil.

8.2 Une installation non conforme à la réglementation, aux normes et aux règles de l'art

Absence ou montage incorrect d'un groupe de sécurité neuf et conforme à la norme EN 1487, ou modification de son réglage... Mise en place directement sur le chauffe-eau d'un système hydraulique empêchant le fonctionnement du groupe de sécurité (réduction de pression, robinet d'arrêt... (voir page 13). Corrosion anormale des piquages (eau chaude ou eau froide) suite à un raccordement hydraulique incorrect (mauvaise étanchéité) ou absence de manchons diélectriques (contact direct fer-cuivre). Raccordement électrique défectueux : non conforme à la norme NF C 15-100 ou aux normes en vigueur dans le pays, mise à la terre incorrecte, section de câble insuffisante, raccordement en câbles souples, non respect des schémas de raccordements prescrits par le constructeur. Positionnement de l'appareil non conforme aux consignes de la notice. Corrosion externe suite à une mauvaise étanchéité sur la tuyauterie. Absence ou montage incorrect du capot de protection électrique. Absence ou montage incorrect du passage de câble. Chute d'un appareil suite à l’utilisation de fixations non adaptées au support d'installation.

8.3 Un entretien défectueux

Entartrage anormal des éléments chauffants ou des organes de sécurité. Non entretien du groupe de sécurité se traduisant par des surpressions. Modification du produit d'origine sans avis du constructeur ou utilisation de pièces détachées non référencées par celui-ci + Non respect des conditions d'entretien de l'anode magnésium (voir paragraphe 7.3). Ces appareils sont conformes aux directives 2014/30/UE concernant la compatibilité électromagnétique, 2014/35/UE concernant la basse tension, 2015/863/UE et 2017/2102/UE concernant la ROHS et au règlement 2013/814/UE complétant la directive 2009/125/EC pour l'écoconception..

C1] Consultez les tableaux d’aide au dépannage (voir sommaire) [2] Si votre problème persiste, relevez les références de votre produit FRE C € X code tause/ [ares | CODE ARTICLE row move IP25 mm ns. ssou008. | NESÉRE GeMPa ma 101 MaDEFrance | je SEREPORTERALANOTICE ue" NN CONSTRUCTEUR Irrage non contractuelle 6 conan votre MAGASIN ou SAV. Numéro service clients Cel déterminera le traitement de Q LMD 09 77 40 10 16 garantie applicable pour votre produit. APPEL NON SURTANE [4] Si le SAV détermine avec vous que le produit est réparable, il pourra vous proposer : A - Dépannage du produit chez vous La garantie de dépannage concerne le remplacement des pièces défectueuses (à l'exclusion du remplacement du chauffe-eau complet). Pour ce produit, elle s'applique pendant 2 ans. + Lors de votre appel téléphonique, un interlocuteur SAV déterminera avec vous le besoin d'une intervention (remplacement d'une pièce défectueuse). Fournissez-lui les références exactes du produit. Une station SAV locale vous contacter sous 48h du lundi au vendredi (hors jour férié) pour fixer un rendez-vous. - Pièces susceptibles d'être dépannées : voir liste à l'intérieur de la notice + La station SAV remplacera la pièce défectueuse. Cette prise en charge ne concerne que les pièces défectueuses. Toute intervention non justifiée sera facturée par la station SAV suivant ses tarifs en vigueur. B- Réparation du produit sous garantie par vos soins + Lors de votre appel téléphonique, un interlocuteur SAV fera avec vous le diagnostic de la panne éventuelle et vous enverra gratuitement les pièces nécessaires + Vous pourrez ensuite procéder au remplacement de la pièce concernée. + Grâce au coupon prépayé livré avec la pièce neuve, vous devez renvoyer la pièce remplacée au SAV (frais de ports gratuits) + Le SAV solliitera une expertise technique des pièces présumées défectueuses Il est donc absolument nécessaire de renvoyer ces pièces défectueuses. 6 Si le SAV détermine que le produit n'est pas réparable et que le remplacement du produit complet est nécessaire. + Vous devrez ramener votre produit au magasin + Votre MAGASIN renverra votre produit à l'usine (il déterminera avec vous les conditions de mise à disposition d'un autre produit). - La prise sous garantie ou non sera déterminée après expertise technique du produit en usine (mise en eau et analyse des causes à l'origine de la fuite).

DE GARANTIE VA pourta cuve VA pour 'appareilage électrique n Z des chauffe-eau 2 étles autres pièces (joint, raccord SE main d'œuvre TL etie corps de chauffe TL dirélectrique, pièces plastique) TL et déplacement Les conditions de garantie décrites dans la présente notice correspondent à la garantie fabricant telle que nous l'accordons commercialement lors de la vente de nos produits à nos clients, conformément à nos conditions générales de vente La garantie est accordée pour une durée de 5 ans sur la cuve, 3 ans pour les pièces électriques (hors pièces d'usure), et 2 ans pour les frais de main d'œuvre et de déplacement (hors remplacement d'un produit complet) à compter de la date d'achat du produit (facture justificative à produire). En l'absence de justificatif, la date de prise en compte sera celle de fabrication indiquée sur la plaque signalétique du chauffe-eau, majorée de six mois. Notre garantie ne peut s'appliquer que si nos produits ont été utilisés, installés et raccordés selon les règles de l'art les normes en vigueur et les recommandations reproduites dans nos notices d'installation et d'utilisation Nos produits doivent en outre avoir fait l'objet d'un usage normal dans les conditions d'emploi pour lesquelles ils sont prévus, la garantie ne s'appliquant pas aux détériorations provenant de négligence, défaut de surveillance ou d'entretien ou de transformation quelconque des produits. Le champ d'application de la garantie commerciale est précisé dans la présente notice Le remplacement des pièces ou d'un produit complet pendant la durée de garantie ne peut avoir pour effet de prolonger le délai de garantie commerciale des produits et n'entraîne aucune reconnaissance de responsabilité de notre société. Les présentes dispositions ne vous dispensent pas de prétendre à l'application de la garantie légale des vices cachés conformément aux articles 1641 et suivants du Code Civil ou de la garantie légale sur les biens de consommation auprès du magasin vous ayant vendu le produit litigieux, conformément aux articles L211-1 et suivants du Code de la consommation La garantie commerciale de ce produit est applicable en France métropolitaine. Présenter le présent certificat uniquement en cas de réclamation auprès du Distributeur, en y joignant votre facture d'achat. Pour plus de facilité, renseignez les informations ci-dessous dès la mise en place du chauffe-eau :

Image non contractuelle “Ces renseignements se trouvent sur l'étiquette signalétique située sur l'habillage du chauffe-eau Service clients CERTA 0° 77 40 10 16 SATC - Rue monge - BP65 APPEL NON SURTAXE 85002 LA ROCHE SUR YON CEDEX Du lundi au vendredi de 8H à 12h20 et de 13h30 à 18H Conformément aux lois en vigueur, le dernier vendeur du produit est tenu d'appliquer une garantie 2 ans pièces et main d'œuvre. 700007152290 A - imp. Signatures Graphiques F-68360 Soultz
